Замена датчика положения дроссельной заслонки (ДПДЗ) на автомобиле Шевроле Нива (ВАЗ-2123) своими руками

Уже давно наблюдался у моей ШНивки нестабильный холостой ход. Но было это не особо заметно. Позже начали чувствоваться небольшие рывки на разгоне. Появилось «подвисание» оборотов. В конечном итоге пришлось браться за инструмент.

Сначала почитал интернет, книги и пришел к выводу, что самой вероятной поломкой может быть выход из строя датчика положения дроссельной заслонки (ДПДЗ).

Немного информации о том, что же представляет собой датчик положения дроссельной заслонки (ДПДЗ). Датчик является потенциометром (на один конец подается +5В, а другой идет на «массу». Третий вывод (от ползунка) идет выходной сигнал к контроллеру). Когда происходит нажатие на педаль акселератора, то она через тросик проворачивает шкив привода дроссельной заслонки и на выходе ДПДЗ изменяется напряжение Контроллер автомобиля отслеживает выходное напряжение датчика положения дроссельной заслонки и в зависимости от угла открытия корректирует подачу топлива. В случае неисправности датчика контроллер не имеет возможности определить правильно угол открытия дроссельной заслонки. В этом случае, например, на холостом ходу контроллер может считать, что заслонка немного приоткрыта и будет добавлять топлива, что приведет к росту оборотов холостого хода.

Для замены датчика положения дроссельной заслонки, не требуется какого либо специального инструмента. Также не требуется его настройка после установки.

Для проведения замены датчика положения дроссельной заслонки (ДПДЗ) на автомобиле Шевроле Нива (ВАЗ-2123) мне понадобилось:

крестовая отвертка (отвертка под крестообразный шлиц типа Phillips) и плоская отвертка;
новый датчик положения дроссельной заслонки.

Датчик положения дроссельной заслонки расположен на дроссельном узле, который закреплен на ресивере.

Перед тем, как приступить к замене датчика, необходимо снять минусовую клемму с аккумуляторной батареи автомобиля.

Отсоединяем колодку жгута проводов от датчика положения дроссельной заслонки

Для снятия датчика необходимо открутить два крепежных винта

Теперь датчик можно легко снять с дроссельного узла. В паз датчика, со стороны дроссельного узла, вложено поролоновое кольцо. Не потеряйте его и не забудьте поставить обратно при установки нового датчика.

На замену купил бесконтактный датчик положения дроссельной заслонки «ДПДЗ 2112-1148200» Российско-Германского производства ОАО Рикор, г. Арзамас.

Ниже в сравнение новый и старый датчик соответственно

Установка нового датчика производится в последовательности обратной снятию.

Адаптация дроссельной заслонки ВАЗ LADA NIVA

Как адаптировать дроссельную заслонку в Вася Диагност

Все материалы по Сборнику Кодировок находятся на моем сайте http://akermehanik.pro/vcds-vasya-diagnost/, где есть все актуальн…

ВАЗ Нива Тайга ДВС 21214. Нет адаптации дросселя, ошибка Р1559.

Вопрос к знатокам по диагностике и ремонту ЭБУ BOSCH. В чем может быть проблема, исходя из данных в видео? Это…

Смотрите видео » Адаптация дроссельной заслонки ВАЗ LADA NIVA «.

Делимся своим опытом ремонта автомобиля . Большая подборка видео роликов по теме » Адаптация дроссельной заслонки ВАЗ LADA NIVA «.

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины

Источник

Конструкция ДПДЗ

Выпускаются два вида датчиков положения дроссельной заслонки — контактного типа (пленочно-резистивные) и бесконтактные (магниторезистивные).

Распространенные неисправности

Контактные датчики со временем изнашиваются, из-за чего ЭБУ двигателя получает неверный сигнал. Из-за достаточно сложного устройства, в датчиках контактного типа чаще возникают неисправности.

Неисправности датчиков контактного типа и причины выхода их из строя:

Потеря контакта на ползунке. Это может быть вызвано как его физическим износом, так и поломкой наконечника.
Не меняется напряжение на выходном контакте датчика, или меняется скачками. Вызывается износом резистивных дорожек, которые истираются контактом ползунка.
Механический износ привода ползунка.
Обрыв проводов электрических цепей или отсутствие контакта в разъеме.

Срок службы бесконтактных (магниторезистивных) датчиков очень велик, так как они не имеют механически взаимодействующих деталей. Неисправности таких приборов могут возникнуть только в результате обрыва проводов или отсутствия контакта.

Внимание! Распространенное мнение, что бесконтактный ДПДЗ может выйти из строя при скачке напряжения в бортовой сети, в корне неверно. Величина напряжения регулируется электроникой

Реле-регулятор напряжения, как таковое, в электросхеме Шнивы отсутствует.

Диагностика

Напряжение 4,0 В, приходящее на датчик, изменяется в нем в зависимости от угла поворота ДЗ. В соответствии с величиной выходного напряжения ДПДЗ, электронный блок управления двигателем, имея данные об объеме воздуха, засасываемого двигателем, определяет требуемый состав смеси. Управляющее напряжение ЭБУ регулирует открытие форсунок, подающих топливо в камеры сгорания.

Если хотите проверить исправность самостоятельно, потребуется мультиметр, или, хотя бы, древний ампервольтомметр (авометр).

Выключить зажигание. Если обнаружена неисправность датчика ПДЗ -крышку двигателя можно не устанавливать, капот не закрывать.

Когда на панели приборов светился желтый символ Check Engine, необходимо проверить ЭБУ диагностическим сканером типа ELM327. Сканер найдет код ошибки и определит, есть ли еще проблемы, возможно, в других системах автомобиля.

Ремонт датчика положения дроссельной заслонки

ДПДЗ регулировкам, ремонту и восстановлению не подлежат.

Лучший способ ремонта поэтому – заменить датчик новым или заведомо исправным.

Выбор запчастей

Стоимость зависит от бренда изготовителя и типа изделия. Бесконтактные датчики стоят значительно дороже контактных.

Советуем приобрести бесконтактный датчик. Пусть дороже, но проблема будет решена практически навсегда.

Замена ДПДЗ автомобиля Шевроле-Нива

Потребуются крестовая отвертка(короткая) – Н2, и плоская с жалом, не имеющим острых кромок.

Капот открыт, декоративная крышка двигателя снята ранее. Зажигание выключено. Начали.

Вынуть колодку проводов из разъема датчика. Не усердствуйте, отогните защелку плоской отверткой.
Отвернуть крестовой отверткой два болтика М4, крепящие прибор к корпусу заслонки. Поочередно вынуть болтики вместе с плоскими и пружинными шайбами.
Аккуратно отжать плоской отверткой прибор от фланца дроссельной заслонки и снять. В корпусе датчика прокладка-пыльник, не потеряйте её.
Установить прокладку в корпус нового датчика, установить сам датчик. Наживить болтики, не забыв надеть на них плоские и пружинные шайбы.
Поочередно затянуть болтики. Колодку проводов вдвинуть в разъем до срабатывания защелки.

Датчик заменен. Запустите двигатель, немного прогрейте. Поворачивая дроссельную заслонку рукой за сектор, послушайте движок на средних и повышенных оборотах. Отпустите сектор, убедитесь в равномерности работы на холостом ходу. Заглушите двигатель. Если все хорошо работает – установите декоративную крышку и закройте капот.

Автомобиль исправен. Возможно не полностью, но датчик положения дроссельной заслонки в нем новый, и работает!

Шаг 5: Подключение аккумулятора и проверка работы

После того, как вы произвели чистку дроссельной заслонки на Ниве Шевроле, необходимо проверить работу всех систем и подключить аккумулятор.

Перед подключением аккумулятора убедитесь, что клеммы чистые и не корродированы. Наденьте перчатки и защитные очки, чтобы избежать получения травм в случае непредвиденных обстоятельств.

Подсоедините положительный кабель на своё место и затяните ослабительные винты. Затем, подключите отрицательный кабель в обратном порядке, а именно, сначала на массу кузова, а затем на негативный полюс аккумулятора.

После подключения аккумулятора, заметьте, работает ли по току электрическая система автомобиля и как реагирует на газовом ручке двигатель. Проверьте все фары, указатели поворота, зеркала, кондиционер и зажигание. Если все рабочее и двигатель функционирует правильно, то можно считать работу выполненной успешно.

Если Вы хотите быть уверены в качестве проведенных работ, необходимо обратиться к специалистам, которые составят полное техническое обслуживание Вашего автомобиля.

Дроссельная заслонка на Пежо 308

На некоторых бюджетных моделях ещё встречаются механические приводы, но это скорее редкость.

Снятая дроссельная заслонка с Пежо 308.

В процессе эксплуатации на крыле заслонки образуются наслоения в виде грязи, сажи и частиц смазочно-охлаждающего материала. Появляется небольшое расстояние между поверхностью воздуховода и торцевым краем. Проще говоря, изменяется угол наклона ДЗ, приводящий к нарушению чёткой работы оборотов двигателя. Бортовой компьютер машины пытается устранить это изменение путём введения дополнительных параметров и коэффициентов.

Чистка и адаптация

Существует два способа чистки. С полным снятием дроссельного узла, как на этом фото. И без снятия. В этом случае снимается воздушный фильтр и патрубок с дроссельного узла, и продувается средством для чистки карбюраторов. Более качественный способ с полным снятием.

Возвращение положения заслонки к заводским параметрам возможно лишь путём адаптации или «переобучения» её электронного датчика положения дроссельной заслонки (ДПДЗ). Именно он даёт сигнал контроллеру, учитывающему частоту нажатия педали акселератора. В итоге определяется количество подачи смеси в камеры сгорания двигателя.

Как почистить электронную дроссельную заслонку, не снимая с автомобиля

Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше выполнять перед наступлением осенних дождей, чему есть логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и заслонке размягчаются. Из-за этого заслонка залипает, что приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.

На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.

Для этого вам понадобятся:

очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
силиконовая смазка в виде спрея;
ветошь;
отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
кисточка с жёсткой щетиной или зубная щётка;
защитные перчатки.

Работу лучше выполнять последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:

Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.

Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.

Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.

Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку

Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным

Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки

При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с нагаром и не старайтесь его удалить. Напротив, применяйте щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.

Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки.
Насухо протрите детали и поверхности ветошью. Дополнительно продуйте узел сжатым воздухом.

После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.

Присоедините воздуховод и затяните хомуты его крепления.

После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.

Ещё кое-что полезное для Вас:

Замена маслосъемных колпачков (сальников клапанов)
Как снять головку блока цилиндров на двигателе
Установка головок блока цилиндров

И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.

Печать

Чистка дроссельного узла двигателя автомобиля Шевроле Нива (ВАЗ-2123) своими руками

Что то на моей родной ШНивке начали плавать обороты, иногда зависают холостые. Решил я для начала снять и прочистить корпус дроссельной заслонки, а точнее весь дроссельный узел.

По причине чрезмерного загрязнения дроссельной заслонки она может плохо закрываться, забитые каналы корпуса дроссельной заслонки могут являться причиной неустойчивых оборотов двигателя или плохого пуска.

Образование грязного налета в корпусе и на самой дроссельной заслонки не означает однозначно проблемы с двигателем. Нагар будет постепенно образовываться на всех двигателях. Это происходит в следствии закрытой вентиляции двигателя т.е. отвода картерных газов. А в картерных газах, как известно, содержатся масленые пары и остатки горения топлива. Вот эти продукты и оседают в корпусе дроссельной заслонки на всех поверхностях, образуя черную маслянистую пленку.

Для проведения работ по чистке дроссельного узла двигателя автомобиля Шевроле Нива (ВАЗ-2123) мне понадобилось:

крестовая отвертка (отвертка под крестообразный шлиц типа Phillips) и плоская отвертка;
головка на 13 с удлинителем и воротком;
баллончик аэрозоля-очистителя для карбюраторов «Carb & Choke Cleaner» фирмы ABRO

Стоимость очистки сложилась из стоимости баллончика аэрозоля-очистителя для карбюраторов (160 руб) плюс стоимость воздушного рукава (150 руб).

Последовательность действий по очистки дроссельного узла

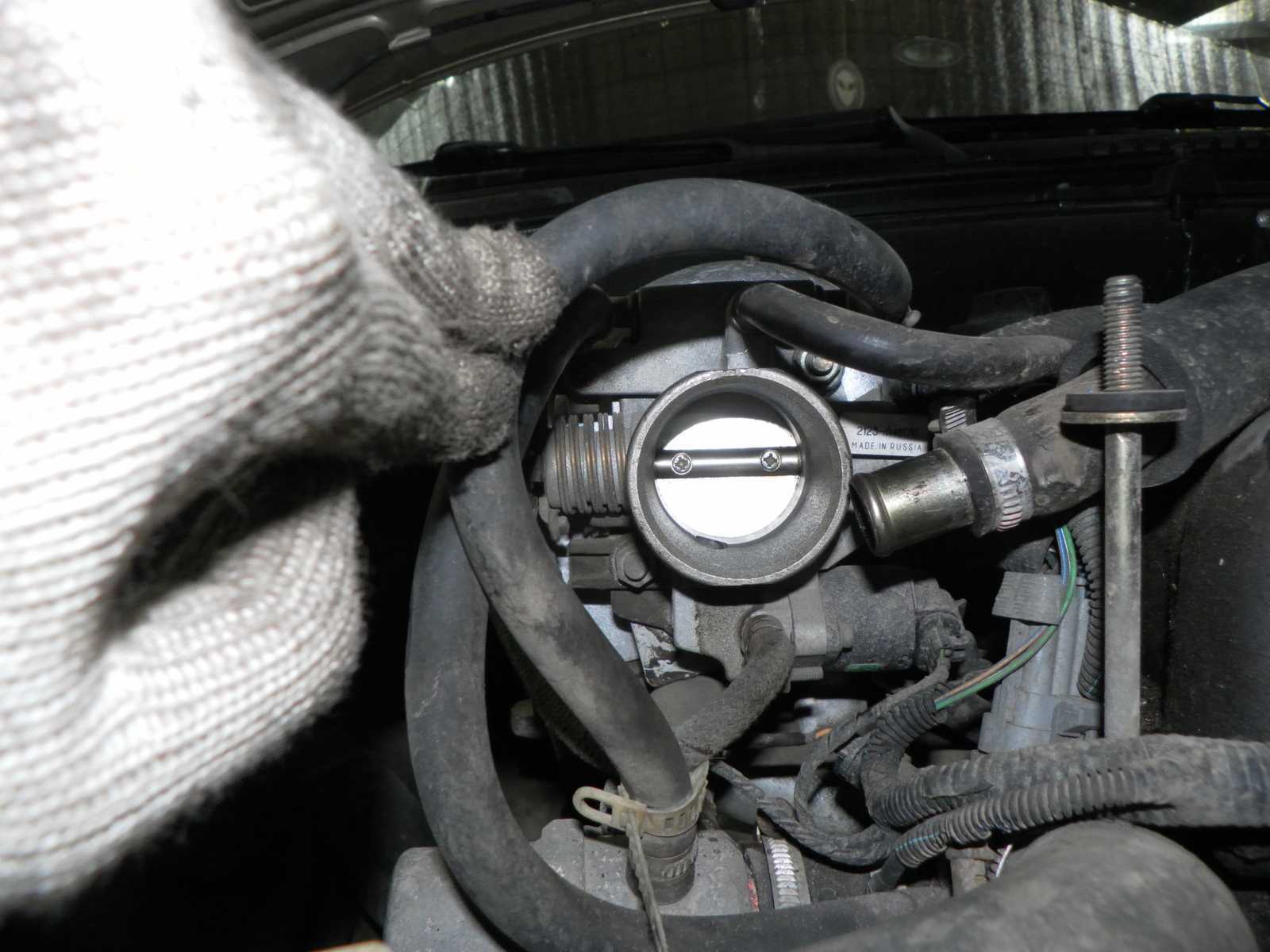

Сам дроссельный узел располагается на двигателе перед ресивером.

Отключаем аккумуляторную батарею от сети автомобиля.

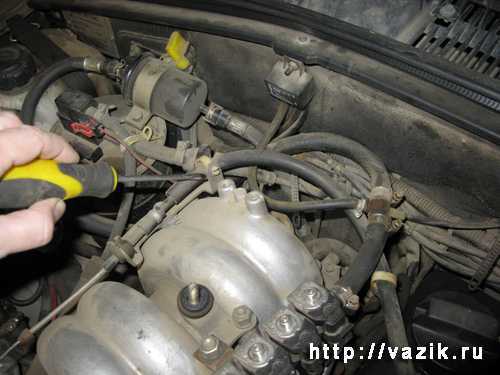

Снимаем с двигателя пластиковый экран. Крестообразной отверткой ослабляем хомут крепления рукава подвода воздуха к дроссельному узлу

Осторожно снимаем рукав с патрубка корпуса дроссельной заслонки

Чтоб этот рукав не мешался при проведении других работ, я его снял полностью. К тому же он был надорван и требовал замены. Для его снятия необходимо всего лишь ослабить два хомута.

Далее снимаем все трубки, подходящие к корпусу дроссельной заслонки:

снимаем с корпуса дроссельной заслонки трубку вентиляции картера, предварительно ослабив хомут;
снимаем с корпуса дроссельной заслонки 2 трубки подвода и отвода охлаждающей жидкости, предварительно ослабив их хомуты. При снятии трубок из них и из узла подогрева корпуса заслонки, вытечет незначительное количество охлаждающей жидкости. Необходимо приготовить небольшую емкость для сбора этой жидкости.

Для предотвращения дальнейшего вытекания охлаждающей жидкости из трубок, да и просто для того, чтоб они не мешались, я их подвязал к стойке капота
снимаем с корпуса дроссельной заслонки трубку подвода паров бензина, предварительно ослабив хомут;

Теперь отсоединяем все колодки проводов, подходящие к дроссельному узлу:

колодку проводов от датчика положения дроссельной заслонки (ДПДЗ)
колодку проводов от регулятора холостого хода (РХХ)

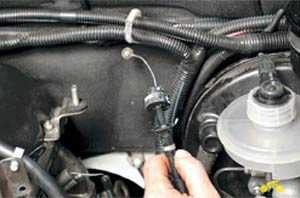

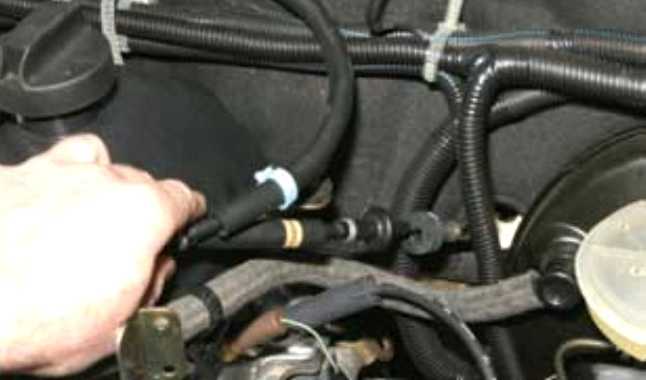

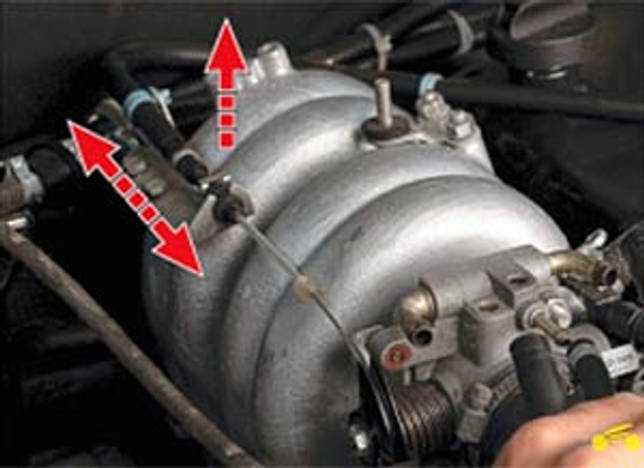

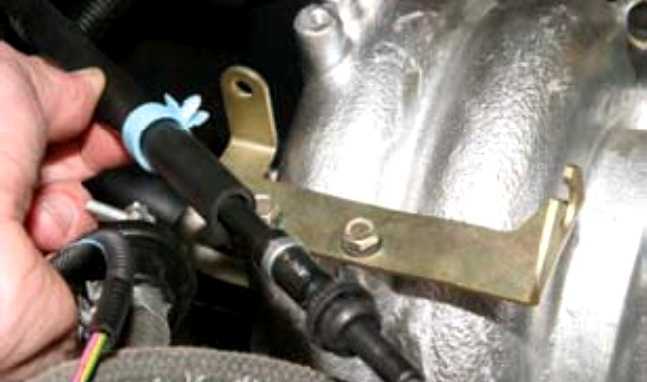

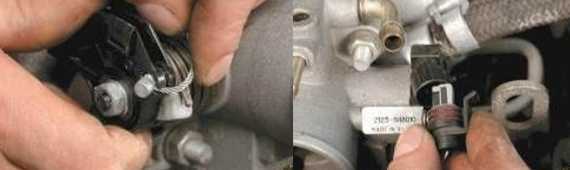

Отцепляем трос от шкива привода дроссельной заслонки. Для этого, с помощью плоской отвертки, снимаем пружинный фиксатор ..

Провернут рукой до упора шкив привода дроссельной заслонки, выводим наконечник троса через прорезь шкива

Далее, головкой на 13 с удлинителем и воротком, откручиваем 2 гайки крепления дроссельного узла к ресиверу

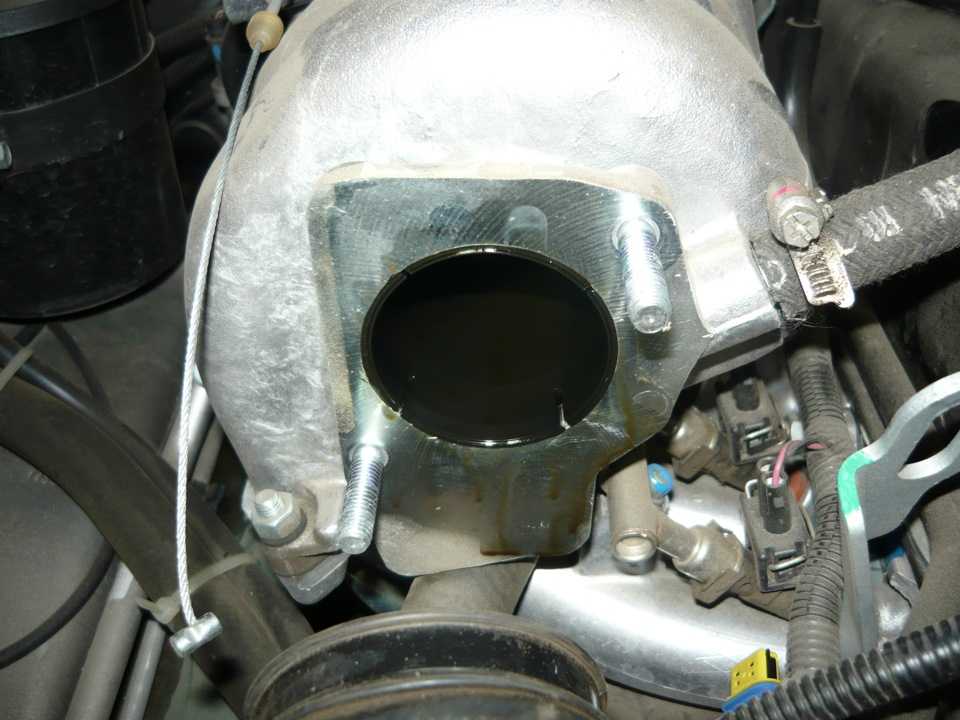

Снимаем дроссельный узел

Вот так выглядел мой корпус дроссельной заслонки после снятия. Не очень и грязный он оказался. Нагар и масляная пленка конечно присутствует но ни так уж и много, не критично.

Перед тем, как приступить к промывке узла, необходимо снять с него датчик положения дроссельной заслонки (ДПДЗ) и регулятор холостого хода (РХХ). Для этого необходимо крестовой отверткой открутить по два крепежных винта

Очистку проводил с помощью жидкости из баллончика аэрозоля-очистителя для карбюраторов «Carb & Choke Cleaner» фирмы ABRO. Отмывает быстро и очень хорошо. Под давлением очень хорошо вымывается все из мелких каналов. Лил не жалел, использовал почти весь баллончик.

После тщательной промывки всех каналов и плоскостей, внутренности корпуса дроссельной заслонки стали как у нового. Все блестит. Приятно посмотреть на результаты своего труда.

Установку всех демонтированных деталей и узлов необходимо производить в обратной последовательности.

Перед установкой регулятора холостого хода (РХХ) на свое место, его необходимо также промыть. Я его также побрызгал очистителем карбюраторов держа вертикально вниз, чтоб жидкость не попала в корпус регулятора, а потом все отложения смыл вэдешкой (универсальной жидкостью WD-40).

Принцип работы и устройство

Устройство представляет собой воздушный клапан, положение которого меняется при перемещении педали газа. Дроссельный узел включает несколько деталей:

Корпус.
Датчик положения ДЗ, который считывает сведения о ее положении и передает на ЭБУ двигателя.
Канал холостого хода по которому воздух попадает в коллектор при отпущенной педали газа.
Штуцер шланга продувки адсорбера.
Регулятор оборотов холостого хода, изменяющий поступление воздуха при закрытой ДЗ.
Дроссельная заслонка, которая непосредственно регулирует поступление воздуха и давление в коллекторе.
Штуцер шланга вентиляции картера.
Привод ДЗ, включающий ось, пружину и другие элементы.
Штуцеры блока обогрева (нагрев производится охлаждающей жидкостью).

Дроссельный узел крепится к впускному коллектору. Для герметизации стыка используется прокладка.

Работает узел следующим образом:

При перемещении педали газа заслонка поворачивается на оси и открывает доступ воздуха.
Давление в коллекторе увеличивается, благодаря чему в цилиндры поступает больше топливо-воздушной смеси.
Мощность двигателя и расход топлива увеличивается.

Прикрытый воздушный клапан создает разрежение во впускном коллекторе. Оно используется для привода усилителя тормозов и продувки адсорбера, фильтрующего пары бензина.

Чистка дроссельной заслонки Нива Шевроле

Дроссельная заслонка является важным элементом автомобиля, управляющим воздушным потоком в двигателе. Она снабжена механизмом, который позволяет открывать и закрывать лопасти заслонки в соответствии с вращением педали газа. Временами, заслонка забивается грязью, пылью и окислами, что может привести к неисправностям двигателя.

Чистка дроссельной заслонки Нива Шевроле является процедурой, которая рекомендуется выполнять по мере необходимости. Она помогает убрать накопившиеся загрязнения, которые могут привести к изменению характеристик работы двигателя, проблемам при запуске и более высокому расходу топлива.

Очистить дроссельную заслонку можно самостоятельно, без обращения к автосервису. Для этого необходимо снять элементы, закрепляющие заслонку, тщательно прочистить ее с помощью щетки и промыть специальными чистящими средствами, предназначенными для дроссельных заслонок. Однако, при неопытности владельца автомобиля, лучше обратиться за помощью к специалистам.

Правильный уход за дроссельной заслонкой Нива Шевроле может продлить срок службы ее работы, а также снизить повреждения, которые могут возникнуть в результате попадания во внутренний узел двигателя нежелательных элементов.

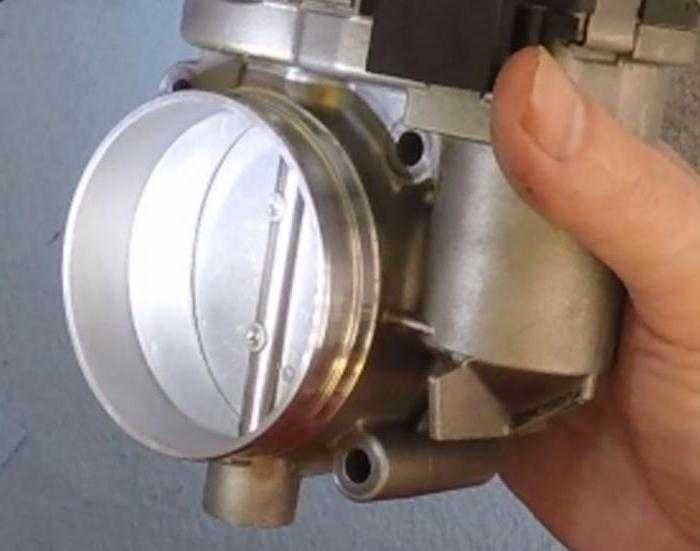

Дроссельная заслонка 56мм

дроссельная заслонка 54 мм Самый частый вопрос, который задают Нивоводы и Шнивоводы: как бы сделать тюнинг подешевле и чтобы машина пёрла по взрослому. Если для карбовой машины окромя низового распредвала я не знаю другого сценария, то для инжекторной нивы появилась одна замечательная деталь. Это дроссельная заслонка увеличенного диаметра. Не скажу что прибавится сразу 10 лошадок, но эффект при полностью исправном двигателе Вы почуствуете.

Я иногда слышу мнение о том, что впечатления о запчастях я высказываю субъективно, то бишь без цифирей, графиков и таблиц. Дело в том, что я просто хочу донести информацию попроще, зная то что у меня в этой области ВО и практическая работа, а у людей (в подавляющем большинстве случаев) своя работа и образование в совершенно иных областях, в которых они спецы. Сегодня попробую привести цифири и сравнительные данные.Сначала чуточку теории: чем больше воздуха, тем больше будет впрыскиваться бензина. И Дроссель самое узкое место в воздушном тракте, разумеется до впускного коллектора. Стандартная заслонка имеет минимальный внутренний диаметр 46 мм, в данном случае сечение увеличено до 54 мм. Данное изделие сделано из стандартной заслонки, расточкой и установкой новой шторки и оси. Данные по моей машине до установки таковы: потребление воздуха на ХХ 14 кг, при 3000 об. около 22 кг. После установки новой дроссельной заслонки, на ХХ все цифирки остались старые (тракт холостого хода ни капельки не изменен), а вот потребление воздуха при 3000 стало 33 кг. Вообщем прирост мощности это дает где-то от 2500-3000 оборотов. В основном это очень сильно чуствуется на трассе, в меньшей степени в городе. Мне понравилась фраза которую сказал Боря-Бобс, после установки этого изделия. На Юкковской трассе где постоянно дергаешь ручку между 3-4, я ехал на 4 как на круиз-контроле, регулирую движение только «педалью газа». Так как эти является изделием стандартным по крепежу, замена занимает 20 минут. Теперь о статистике, для испытаний как эта штука повлияла на расход топлива, я взял около 10 машин у себя на работе и попросил водил засечь расход при одной и той же манере езды и желательно при одних режимах. В конце эксперимента люди сказали, что конечно с этой заслонкой двигаться в прежнем режиме уже не хочется, но мы постарались. Усредненные показатели таковы: средний расход упал на 450-500 гр. Это немного, но капелька здесь, капелька там……в результате получаем результат. Ну и конечно старая добрая истина, которую мне вдалбливали в моем танковом КБ: на одной и той же машине, чем выше мощность двигателя, тем меньше расход топлива и тем больше его ресурс. Конечно достаточно сильно заметно изменение динамики машины в случае когда стоит немецкий расходомер воздуха. Я уже много раз говорил о том, что и на том и на другом стоит надпись Bosch. Но с надписью «made in Germany» замеряет расход воздуха плюс-минус наперсток, а с надписью «made in Russia» плюс-минус ведро.

Частый вопрос: одинакова или нет дроссельная заслонка двигателей 2112 и нашего 21214? Заслонки отличаются. При установке заслонки от «двенашки» возникает некорректная работа двигателя на холостом ходу.

Важно: при самостоятельной установке очень часто задается вопрос, почему при первых запусках вдруг «зависли» обороты ХХ от 1200-1500 об.мин. Новую заслонку двигатель и мозги не видят, а вот РХХ требует адаптации. На разных мозгах по разному

Например: для бош 7.9.7 нужно включить зажигание в первое положение – выключить – и уже после этого завести авто. Для других завести машину и сделать несколько раз «перегазовку», заглушиться и снова завестись. Конкретика зависит от ЭБУ и прошивки. Диагносты это знают, ну а в случае самостоятельной установки придется или бороздить просторы Интернета или пройти «опытным путем»

На разных мозгах по разному. Например: для бош 7.9.7 нужно включить зажигание в первое положение – выключить – и уже после этого завести авто. Для других завести машину и сделать несколько раз «перегазовку», заглушиться и снова завестись. Конкретика зависит от ЭБУ и прошивки. Диагносты это знают, ну а в случае самостоятельной установки придется или бороздить просторы Интернета или пройти «опытным путем».

Дополнение от 2013 года. Заслонки идут в продажу с диаметром 56 мм. Желательна прошивка мозгов на евро-2, чтобы хотя бы отключить второй лямбда зонд. Отдельно повторяю, для «счастливчиков» с электронной педалью газа это изделие вам не подходит.

4133

Чистка ДЗ

Если причиной нестабильной работы двигателя является грязная заслонка, стоит переходить к ее чистке. Для этого можно обратится в надежное СТО. Среди большого количества мастерских можно найти ту, которая специализируется на конкретных марках (Audi, Volkswagen, Toyota, Mercedes и прочие). Однако владелец может проделать всю работу самостоятельно, поскольку большого опыта и навыков в этом деле не требуется.

На станциях техобслуживания стоимость процедуры может зависеть от ряда факторов:

сложность работ – у некоторых автомобилей для доступа к ДЗ потребуется демонтаж многих деталей;
уровень обслуживания СТО – как правило, чем крупнее организация, тем дороже;
месторасположение – в крупных мегаполисах можно оставить больше денег, чем в периферии.

Очистка ДЗ представляет собой несложную процедуру, после которой обычно нужно задумываться над тем, как адаптировать дроссельную заслонку на «Ниссане» либо любом другом авто.

Любой владелец автомобиля может выполнить данную процедуру самостоятельно. Здесь не требуется особых знаний и умений. Все, что нужно, чтобы добраться до заслонки – это инструменты и ветошь (лучше мягкая). Также не обойтись без специального средства – в основном используется очиститель для карбюратора «Карбклинер» (CARB Cleaner).

МД тюнинг дросселя своими руками

Цена тюнинга МД на заправке от 3000 до 7000 руб. Как показывает опыт владельцев ВАЗ и LADA, правильно доработать ускорительный блок (ДУ) можно самостоятельно, не обладая специальными знаниями и точно выверенными чертежами. Из специального инструмента вам понадобится всего лишь сферическая фреза на 6 мм и дрель.

Снимите дроссельную заслонку.
Вырежьте два углубления вокруг заслонки (примерно 2-3 мм, не более 5 мм), как показано на чертеже (высокая точность не имеет значения).
Удалите заусенцы мелкой наждачной бумагой.

Процесс также показан на видео:

Сам процесс несложный и не займет много времени. Преимущество настройки MD в том, что нет необходимости перепрошивать ЭБУ двигателя.

Важность чистоты дроссельной заслонки

Дроссельная заслонка Нива Шевроле — это устройство, которое регулирует поток воздуха в смесительной камере двигателя. У нее есть большое значение для нормального функционирования двигателя. Если дроссельная заслонка засорена, то уменьшается количество воздуха для смешивания с топливом. В результате может возникнуть множество проблем.

Засоренная дроссельная заслонка может привести к повышенному расходу топлива, уменьшенной мощности двигателя, перебоям в работе, плохому запуску двигателя и выхлопу. Кроме того, некоторые передачи автоматической коробки передач могут переключаться более поздно или затруднительно, если дроссельная заслонка засорена.

Периодическая чистка дроссельной заслонки является важным элементом поддержания нормальной работы двигателя автомобиля. Это может удлинить срок службы двигателя и продлить срок эксплуатации автомобиля в целом. Для очистки дроссельной заслонки необходимо следовать определенной последовательности действий и использовать правильные инструменты.

На что влияет диаметр проходного отверстия

Количество топливно-воздушной смеси, которая попадает цилиндры, определяет мощность двигателя. Оно зависит от двух факторов:

Степень открытия клапана — от 0 до 100%.
Сечение проходного отверстия.

Первый показатель зависит от положения педали газа, а второй от конструкции дроссельного узла.

Заводская комплектация Нива Шевроле предусматривает установку заслонки диаметром 46 мм.

Чтобы увеличить поступление воздуха и мощность двигателя, автовладельцы устанавливают ДЗ с большим диаметром — от 52 до 58 мм.

Максимальный размер тюнинговой заслонки, которую стоит ставить на стандартный двигатель Нивы Шевроле — 54 мм. Больший диаметр (56 мм) нужен лишь для спортивных вариантов авто с увеличенным объемом двигателя.

Увеличение проходного сечения дросселя без доработки двигателя дает лишь иллюзию прироста мощности. Отклик на нажатие педали газа становится резче.

Например, если слегка нажать на газ, стандартный дроссель откроется на 10%, а увеличенный — на 15-20%. При этом максимальная мощность и приемистость практически не меняется. Для того, чтобы камеры сгорания полностью заполнялись топливно-воздушной смесью, не придется выжимать педаль до упора.

Случается, что после установки увеличенной ДЗ стандартный двигатель действительно становится мощнее. Это имеет простое объяснение: вместо старой забитой заслонки монтируется новая чистая. Того же эффекта можно добиться простым и дешевым методом: снять и промыть дроссельный узел.

Необходимость адаптации ДЗ

Под данным определением понимается операция (или обучение), которая проводится для того, чтобы ЭБУ «знал», в каком положении находится дроссельная заслонка относительно степени нажатия педали акселератора. Данная процедура просто необходима при неустойчивой работе двигателя на холостых оборотах.

У большинства автомобилей марки «Тойота», «Лексус», «Мерседес», «Ниссан», «Ауди» адаптировать дроссельную заслонку необходимо, так как это позволяет устранить неисправность. Выполняется процедура в следующих случаях:

при критическом падении напряжения бортовой сети (отключился или полностью разрядился аккумулятор);
производилась замена ЭБУ;
выполнялась чистка заслонки со снятием дросселя;
при замене самого дроссельного модуля;
производилась замена педали акселератора, как правило, электронной.

Стоит заметить, что из-за слоя грязи меняется зазор между ДЗ и корпусом, а после чистки заслонки ее положение изменилось. Но об этом ЭБУ «не догадывается» и продолжает руководить подачей топлива согласно прежним показаниям (до операции очищения). Адаптация полностью устранит этот пробел и восстановит работоспособность двигателя.
