✅ как установить генератор на мотоблок

Возможные неполадки и пути их устранения

Серьезную поломку, безусловно, без обращения в сервисный центр либо к профессиональным ремонтникам не решишь. Но с текущими несложными вполне по силам справиться каждому самостоятельно. Среди же наиболее часто встречающихся жалоб пользователей следует отметить следующие:

В остальном же очевидно, что монтаж генератора мотоблока никоим образом не представляется сложным. Более того, в данном случае появляется шанс существенно на нем сэкономить, а также оставаться в полной уверенности, что сделан он действительно качественно, с четким следованием всем нормам и рекомендациям. Безусловно, этот процесс будет непростым для новичков без опыта работы с электрикой, но, что радует, приобретенный навык окажется полезным и в дальнейшем.

Как сделать фару на мотоблок своими руками

Не у всех мотоблоков Нева, Зубр, Кентавр и прочих в комплектацию входит фара. Поэтому владельцы, которые хотят делать на них свет, сами решают, как им поступить: купить заводской комплект с готовой системой освещения, использовать фонарь от неисправной техники, например, мопеда, нетяжёлого мотоцикла либо изготовить бюджетный вариант своими руками.

Если вы решили, что на вашем агрегате будет стоять фара, изготовленная вашими собственными руками, то для этой цели вполне сгодится корпус от сгоревшей «экономки». Так же потребуется запастись небольшим куском электрического провода, тумблером (переключателем) или простым выключателем.

Подключается фара на сельхозагрегат очень просто:

Для освещения своего сельхозагрегата можете использовать галогенные лампы, но они быстро нагреваются и выходят из строя. Лучше освещение сделать на 5 Вт светодиодных источниках света с маленьким углом рассеивания, которые будут экономно расходовать электроэнергию, светить ярко и далеко.

Как видите, сделать на мотоблок фару своими руками абсолютно не сложно. А работать она сможет не хуже «автобазарной» и освещать вам путь, когда будете по тёмной дороге возвращаться домой.

Вопрос о том, как сделать свет на мотоблоке, приходится решать всем, кто приобрел этот агрегат без штатной фары. Сегодня большинство моделей отечественного и зарубежного производства рассчитаны на работу только в светлое время суток. А те, что имеют встроенный фонарь, не всегда обеспечивают качественное освещение. Фабричная фара освещает узкий сектор перед машиной и быстро загрязняется. В продаже представлены готовые комплекты, которые можно установить на мотоблок Нева, Пахарь, Волгарь, Форза и другие агрегаты отечественного производства. При среднем качестве такие наборы имеют высокую стоимость. Хорошо сэкономить можно, если сделать свет на мотоблок своими руками. С фарой мотокультиватор станет намного функциональнее и удобнее в эксплуатации. Рассмотрим варианты, как подключить фару к мотоблоку.

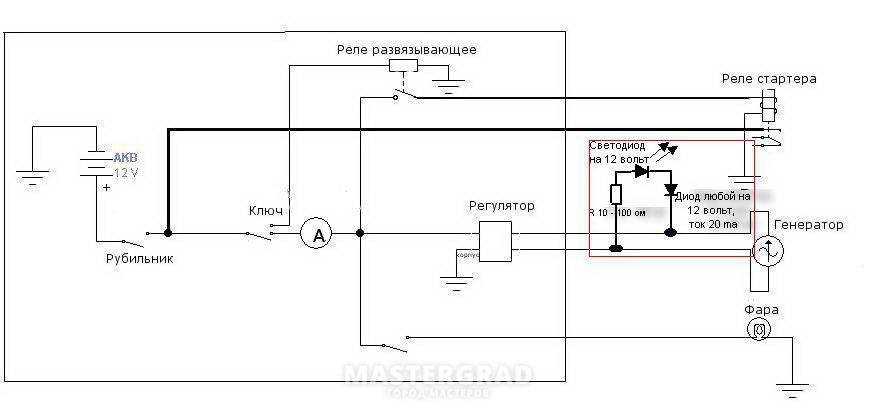

Электрическая схема подключения генератора

При выполнении установки и подключения генератора нужно помнить, что неправильное соединение электрической схемы станет причиной короткого замыкания в обмотке генератора. Чтобы не допустить этого, подключать устройство необходимо строго согласно указаниям в алгоритме ниже:

Подключайте генератор к электронному блоку сельскохозяйственного агрегата посредством двух проводов. Сам блок оборудован 4 проводками, 2 из которых имеют синий цвет – именно к ним подсоедините преобразователь энергии;
После этого у вас останется черный и красный провод. Первых из них подсоедините к массе двигателя мотоблока;
Красный провод отвечает за выход преобразованного напряжения, которое требуется для обеспечения питанием всех электрических приборов мотоблока без аккумулятора – фар освещения и звукового сигнала. Если генератор устанавливается на мотоблок с аккумулятором, то преобразованная энергия подается на батарею и электрический стартера агрегата. Более подробно о подключении генератора на мотоблок расскажет видео.

Подсоединенный таким образом генератор работает по довольно простой схеме: Установленный на мотоблок генератор образует электрическую энергию, после чего она поступает на имеющийся в электрическом блоке выпрямитель. В блоке находится регулятор тока и уравнитель напряжения, призванные защищать электрическую систему от перепадов напряжения и контролировать количество выработанной энергии.

При запуске мотоблока его двигатель передает крутящий момент на ротор посредством ремня. Во время этого генератор начинает вырабатывать нужное количество энергии и подавать ее на электрический блок. Из-за того, что при запуске мотора было потрачено определенное количество энергии аккумулятора, все имеющиеся на мотоблоке электрические приборы будут получать энергии именно с блока. Как только аккумулятор агрегата зарядится, он снова станет основным источником питания электроприборов мотоблока. Если аккумулятор снова разрядиться, питание будет поступать уже от электрического блока. Данный процесс повторяется постоянно до тех пор, пока работает мотоблок.

Как сделать своими руками?

На случай, если приобрести электрогенератор нет возможности, то сделать его своими руками вполне посильно даже новичку.

Прежде всего нужно приобрести или подготовить электрический мотор.
Сделать каркас для последующего неподвижного положения двигателя. Винтами каркас прикрутить к раме мотоблока.
Установить мотор так, чтобы его вал располагался параллельно валу штатного мотора.
Установить шкив на вал штатного двигателя мотоблока.
Установить ещё один шкив на вал электромотора.
Далее нужно подключить провода по схеме для установки, описанной выше.

Нельзя допускать перегревания генератора. Как уже было сказано выше, это чревато воспламенением.

Установка и использование электрогенераторов для различной техники практикуется уже десятилетиями как в сельскохозяйственной отрасли, так и в других отраслях. Поэтому их монтирование является отработанной годами техникой и навыками, стоит лишь быть аккуратным и следовать инструкции.

О том, как установить генератор на мотоблок, смотрите в видео ниже.

Самодельная электростанция

Руководство по изготовлению самодельного электрогенератора 220/380 В.

Те, кто часто выезжает за город знают, что полное отсутствие электроэнергии или ее частое отключение совсем не редкость. Люди борются с этим, покупая бензогенераторы или керосиновые лампы и стеариновые свечи.

Но есть и другой способ. Мотоблок, для вспашки и уборки огородов, стал уже народным хитом. Опыт показал, что его можно приспособить для выработки электроэнергии. В качестве генератора можно использовать асинхронный электродвигатель, например серии АИР. Электродвигатель должен быть с частотой вращения 800-1600 об/мин и мощностью до 15 кВт.

Двигатель мотоблока и электродвигатель связывают с помощью двух шкивов и приводного ремня. Диаметр шкивов выбирают так, чтобы частота вращения электродвигателя в качестве генератора, была на 10-15% больше паспортного значения числа оборотов электродвигателя.

Обмотки электродвигателя соединяют звездой, а конденсаторы включаются параллельно каждой паре обмоток. Они образуют треугольник. Напряжение снимается между средней точкой и концом обмотки. Между обмотками получается 380 В, между средней точкой и концом обмотки 220 В. Для поддержания правильного режима пуска и работы генератора, подбираются конденсаторы. Все три конденсатора имеют одинаковую емкость. Соотношение между емкостью конденсаторов и мощностью генератора, можно посмотреть в таблице.

Мощность генератора, кВт	Емкость, мкФ
2 кВт	60
3.5 кВт	100
5 кВт	140
7 кВт	180
10 кВт	250
15 кВт	350

Для активной нагрузки бывает достаточно одного конденсатора.

Чтобы использовать все три фазы для питания однофазного инструмента, нужно применить трехфазный трансформатор.

Если при работе генератор сильно греется, емкость конденсаторов необходимо уменьшить.

Конденсаторы должны быть с рабочим напряжением не менее 400 В.

Сборка бензогенератора своими руками

Для создания электрогенераторов на 220 своими руками дома с целью использования в бытовых условиях, необходимо выполнить ряд мероприятий. Для начала составляется схема и уже согласно ей определяются с деталями и порядком сборки.

Перечень основных деталей

Для сборки электрогенератора на 220 В своими руками необходимо заранее подобрать все основные детали, из которых он состоит.

Очень редко можно встретить генератор на 220 вольт без двигателя. Его можно собрать самостоятельно. Но в этом случае на весь процесс уйдёт достаточно много времени. Для сокращения процедуры изготовления генератора двигатель можно заимствовать у вышедшего из строя оборудования. Оптимальными вариантами являются движки от стиральных машин, насосных станций, мотоблоков, бензопилы. Для более мощных можно снять автомобильный двигатель.
Электростартер. Желательно использовать деталь в готовом виде, которая имеет обмотку.
Электропровода и изолирующая лента.
Для достижения стабильности подачи электроэнергии необходимо использовать трансформаторные или выпрямительные конструкции. Актуально это в тех случаях, когда в результате получают электроэнергию с разной мощностью. С помощью трансформатора можно увеличить или уменьшить мощность.

Принцип сборки

После того как все составляющие найдены и подготовлены, приступают непосредственно к сборке самодельного генератора переменного тока 220 В. Принцип состоит из нескольких этапов.

Первоначально необходимо произвести расчёт мощности самодельной электростанции. Для этого двигатель подключают к электросети и определяют количество вращений. Поможет выполнить подсчёты специальный прибор, называемый тахометром. Полученный результат необходимо повысить на 10%, которые отводятся на компенсацию нагрузки. Она сможет предотвратить перегрев движка в процессе функционирования.
На следующем этапе подбирают конденсаторы. При этом обязательно нужно учитывать мощность, на которую рассчитан генератор. В этом процессе могут помочь специальные таблицы, которые есть во всех нормативных документах, СНиПах и ГОСТах.
Важный момент — заземление. Поскольку дело имеют с электричеством, то его отсутствие может привести к травматической ситуации. Кроме того, без заземления сроки функционирования прибора значительно сокращаются.

Самодельные генераторы переменного тока 220 В собрать довольно просто. Подготовленные детали соединяют между собой в такой последовательности: к двигателю подключают конденсаторы, как указано в схеме

Обращают внимание на тот факт, что ёмкость каждого последующего конденсатора такая же, как у предыдущего

Нюансы в использовании

Рассмотренный вариант очень прост как в сборке, так и в использовании, но имеет определённые недочёты:

Необходим постоянный контроль за температурой движка, так как нельзя давать ему перегреваться.
Длительность работы незначительна: чем больше работает генератор, тем меньше становиться его мощность. Поэтому периодически дают возможность самодельной электростанции отдохнуть. Оптимальная температура двигателя составляет 40−45 градусов.
Отсутствие автоматики будет требовать в процессе работы присутствие пользователя. Необходимо будет снимать разные показатели и контролировать процесс.

Электрогенераторы могут работать не только на бензине. Для них подойдёт любой энергоресурс, к примеру, дрова или ветряной вариант. Но мощность таких приборов незначительна, да и самих ресурсов понадобится довольно много, что становится затратным.

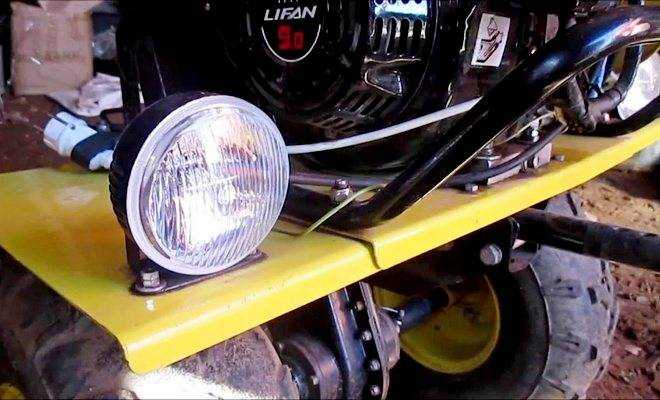

Варианты установки фар своими руками

После изготовления фары и подготовки инструментов переходят к установке света на мотоблок.

Выбор источника электричества является одной из главных задач при самостоятельном монтаже фары

Пошаговая инструкция для выполнения:

Провести проводку от источника электричества до фары, проверить работоспособность системы и яркость света.
Установить коммутатор в удобном для использования месте, после чего интегрировать его в цепь питания фары. От кнопки к освещению идет всего один провод.
На заключительном этапе выключают электропитание и переходят к монтажу защитных элементов, гофры, а также закреплению всех деталей на технике. Без термоусадки и дополнительных средств освещение может повредиться или выйти из строя.

От генератора

Большинство производителей делает мотоблоки с электрогенераторами с достаточной мощностью для штатной работы техники и подключения освещения. Если оборудование слабое, можно заменить генератор на более подходящий тип.

Без генератора и аккумулятора можно подключить освещение самостоятельно

Пошаговая инструкция по установке:

присоединить к контактам генератора провода, причем один из них должен быть подключен через кнопку;
провести проводку от генератора и выключателя к осветительному прибору и проверить работу системы;
зафиксировать фару на раме и использовать защитные элементы для предотвращения попадания влаги и повреждений.

Самостоятельно можно подключить освещение без генератора и аккумулятора, но для этого потребуется фара с независимым источником питания.

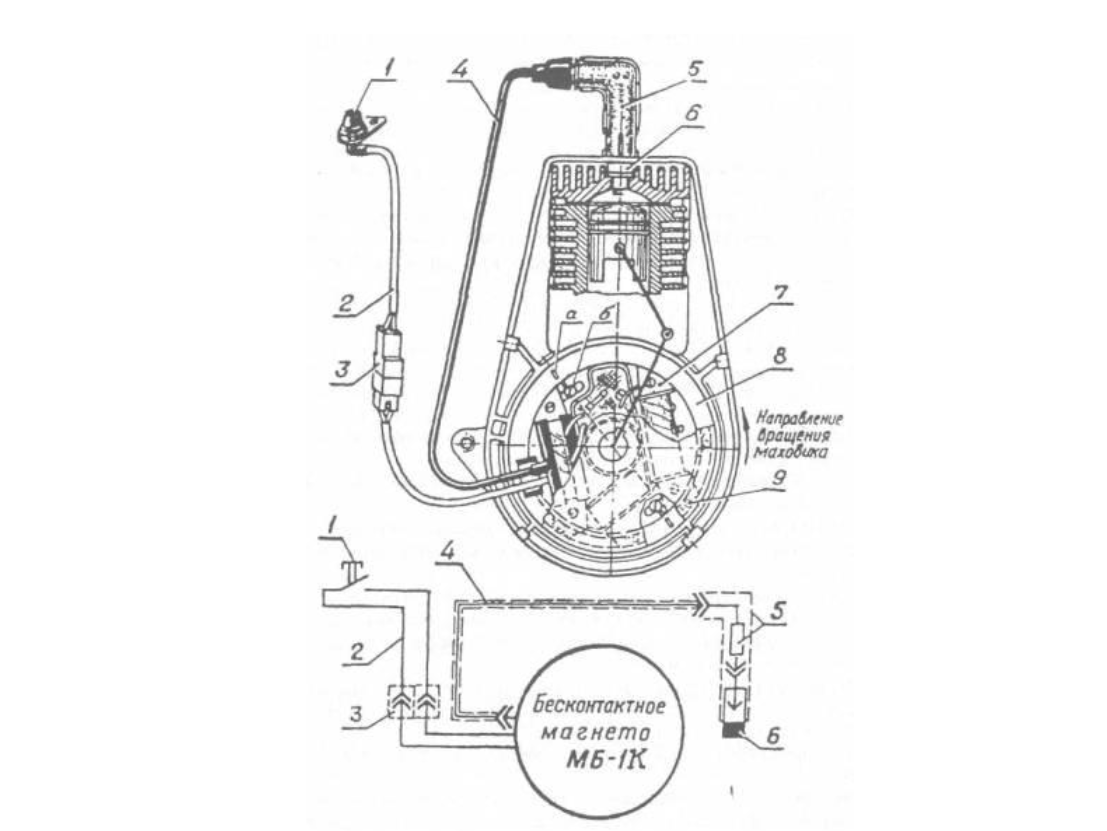

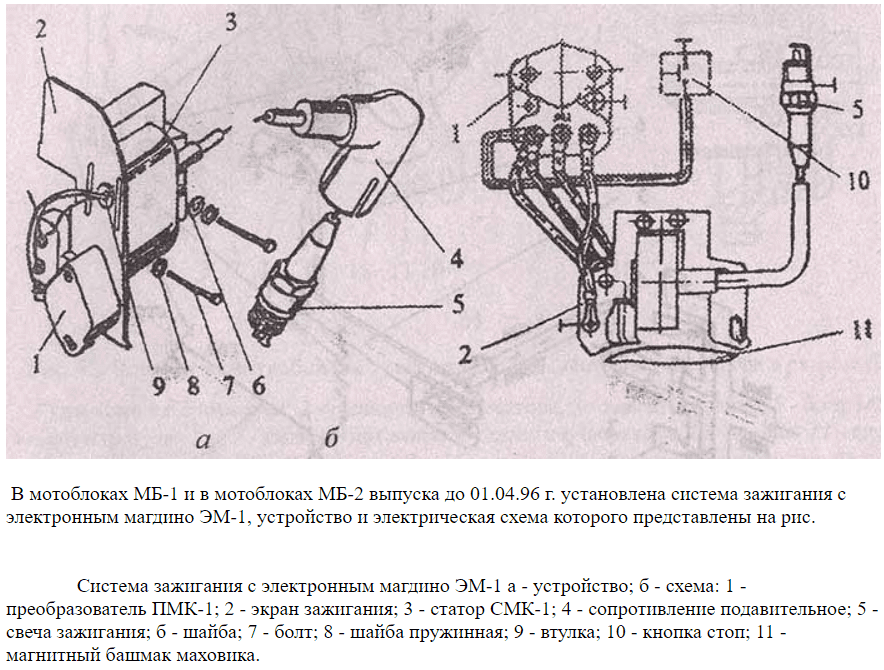

От зажигания

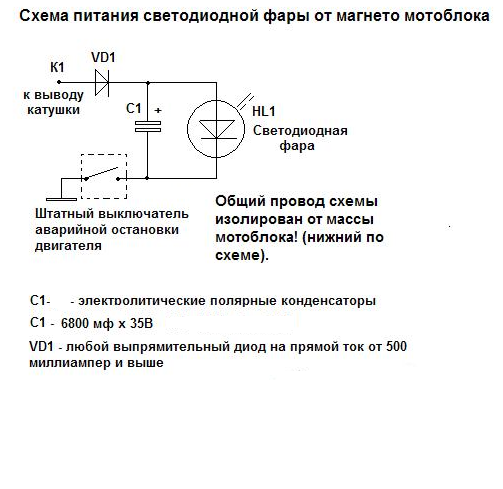

Альтернативный вариант света на мотоблок своими руками без генератора – подключение к контактам зажигания. Каждый раз после старта двигателя будет появляться питание и светиться установленная фара. Главный недостаток – невозможность выключить оборудование, пока не заглохнет мотоблок.

Рассматривая варианты того, как поставить фару на мотоблок от зажигания, думают об удобстве использования освещения. Необходимо продумать дополнительные элементы, которые позволят отключать свет при стоянках независимо от состояния техники.

Подключение к контактам зажигания — альтернативный вариант света на мотоблок

Другие конструкции электрогенератора

Бензиновый вариант не является единственным. Заставить вращаться вал электродвигателя можно разными способами. К примеру, с помощью ветряка или водяного насоса. Не самые простые конструкции, но именно они позволяют отойти от потребления энергоносителя в виде бензина.

К примеру, собрать гидрогенератор своими руками тоже несложно. Если возле дома протекает речка, ее воду можно использовать в качестве силы для вращения вала. Для этого в ее русло устанавливается колесо со множеством емкостей. С помощью этой конструкции можно создать поток воды, который будет вращать турбину, прикрепленную к валу электродвигателя. И чем больше объем каждой емкости, чем чаще они установлены (увеличивается количество), тем большей мощности водяной поток. По сути, это своеобразный регулятор напряжения генератора.

Схема ветрогенератора

С ветровыми генераторами все немного по-другому, потому что ветровые нагрузки не являются величинами постоянными. Вращение ветряка, которое передается валу электрического мотора, необходимо регулировать, подстраивая под необходимую величину частоты вращения вала электродвигателя. Поэтому в этой конструкции регулятор напряжения – это обычный механический редуктор. Но здесь, как говорится, палка о двух концах. Если ветер снижает порывы, необходим повышающий редуктор, если, наоборот, увеличивает, нужен снижающий. В этом и заключается сложность сооружения ветрового электрогенератора тока.

Возможные неисправности и их устранение

Вне зависимости от показателей качества оборудования, оно периодически требует проведения ремонтных работ. Правило распространяется как на заводские, так и самостоятельно созданные агрегаты.

Если в ходе изучения состояния аппаратуры были выявлены серьезные неисправности, то решить вопрос смогут только квалифицированные специалисты. Легкие поломки можно попытаться исправить собственными руками.

Для самодельного агрегата не требуется сложного ухода, но для увеличения сроков эксплуатации оборудования, необходимо придерживаться определенного свода правил:

если со временем электрический мотор стал сильно нагреваться, то необходимо провести замену штатных конденсаторов на элементы, обладающие меньшими показателями емкости;
большую роль играет напряжение конденсаторов, установленных в электрооборудовании — подходящими являются варианты, с показателем больше 400 вольт, если у штатных единиц значение ниже, то лучше провести их замену на более актуальные элементы;
эксплуатация оборудования должна проводиться при сухой погоде, влага, случайно проникшая в него, может спровоцировать короткое замыкание всей электрической системы.

Не стоит забывать проводить проверку состояния воздушных фильтров, датчиков, уровня масла (для отдельных вариаций).

Ремонтные работы лучше доверить профессионалу

Как выбрать генератор для мотоблока?

Начинающему фермеру бывает достаточно сложно правильно выбрать подходящий генератор для мотоблока. Однако не все так сложно, как может показаться на первый взгляд.

Единственный и наиболее важный фактор, на который нужно обращать свое внимание – это мощность устройства. Какой бы генератор для сельскохозяйственной машины вы не выбрали, его мощность обязательно должна превышать суммарную мощность нагрузок, под которыми работает мотоблок

Это позволит устройству исправно работать под напряжением 220 Вольт без риска возникновения скачков в электрической сети, и питать все имеющиеся на мотоблоке электроприборы.

Зачастую не имеющие опыта владельцы мотоблоков приобретают и оборудуют свою технику генераторами, предназначенными для установки на автомобили. Это оптимальный вариант в тех случаях, если в хозяйстве регулярно используется мощный мотоблок тяжелого класса. В других случаях покупать такие генераторы нецелесообразно из-за их высокой стоимости.

Как сделать фару на мотоблок?

В качестве освещения на мотоблок многие владельцы спецтехники устанавливают фары отечественных и иностранных машин. Подобный вариант отличается дороговизной и ненадежностью. Исходящего света недостаточно, а сама система не прослужит больше нескольких месяцев. В качестве альтернативы разрабатывают фару на мотоблок своими руками, что позволяет получить нужное освещение и мощность оборудования.

Пошаговая инструкция для изготовления:

Приобрести старую недорогую фару. Подходит оборудование от советских автомобилей.
Снять с устройства стеклянную защиту и другие элементы, закрепленные пластиковыми крепежами.
Вылить с помощью гипса муляж фары, для чего готовый материал выливается внутрь устройства и остается до полного высыхания. После этого можно изъять слепок, сохранив его целостность.
На полученный шаблон наносят в три слоя стекловолокно, причем каждый раз обрабатывая материал эпоксидной смолой. После обработки будущая фара должна высохнуть в условиях вакуума.
Фары отечественных машин многие владельцы устанавливают в качестве освещения на мотоблок
Затем приступают к самостоятельному изготовлению стекла. Для этого потребуется духовой шкаф, специальные рейки и стекловолокно. Из реек необходимо сделать платформу, которая помещается в разогретую духовку до 180-200 С°, куда ставят стекловолокно без защитной пленки.
Когда материал начнет деформироваться, его можно доставать для нанесения на обработанную заготовку. После выливания формы необходимо поместить будущую фару в вакуум.
После полного остывания проводится шлифовка изделия с помощью наждачной бумаги.
Завершительный этап – монтаж электрического оборудования, установка лампы.

Электрическая схема

Схема подключения фары достаточно простая и состоит всего из трех основных элементов:

источника питания, включая зажигание, генератор или аккумулятор;
коммутатор питания – простая кнопка, которая разрывает и включает цепь электрического питания для лампы;
патрон для лампы, к которому присоединяют провода от источника питания через коммутатор.

Достаточно простая схема подключения фары на мотоблок
Для большей надежности все провода помещают в специальную гофру. Материал защищает электропроводку от повреждений и позволяет закрепить оборудование таким образом, чтобы оно не мешало использовать мотоблок.

Необходимые инструменты для работы

Перед началом работ необходимо подготовить все материалы, включая проводку, фару, гофру, а также собрать набор инструментов:

паяльник;
отвертки и гаечные ключи;
кусачки и канцелярский нож;
изоленту и термоусадочную трубку;
электрическую дрель и крепежные материалы.

Без электрогенератора

Среди операторов широко распространён и другой способ подключения освещения. Здесь можно будет обойтись и без использования генератора. Вам потребуется аккумулятор на 12 вольт и LED-лента.

Кроме исходников, вы должны заранее продумать, где будет крепиться данное приспособление. Если вы – владелец крупного транспорта, то идеальным решением будет монтаж аккумулятора между коробкой передач и двигателем.

Пошаговые действия:

При помощи сварки и железного уголка нужно сделать подставку для вашей гелевой батареи. Она крепится на раме минитрактора.
Изнутри устанавливается аккумулятор, который зажимается парой болтов и металлической вставкой.
От батареи к кнопке включения прокладываются провода. Все места стыков нужно запаять и изолировать термоусаживаемой лентой.

Такое освещение получится очень ярким. Однако у данного способа установки фар есть одна отрицательная сторона: полного заряда аккумулятора хватит буквально на пару часов работы, после чего его нужно будет вновь подзаряжать. Это очень значимый минус для тех, кто интенсивно работает с минитрактором.

Как грамотно выбрать генератор к мотоблоку?

Стандартным и наиболее универсальным считается вариант на 12 вольт, причем можно подобрать как специально выпущенный производителем в качестве дополнительного аксессуара для определенной модели мотоблока, так и любой другой, в том числе использующийся с другим трактором или автомобилем. Главное, чтобы его мощь была большей, чем установленная в целом нагрузка, так как ему будет необходимо работать без скачков напряжения, даже если задействованы абсолютно все электроприборы техники одновременно. В остальном же желаемые характеристики исчисляются исходя из планируемого объема работ, финансовой доступности и удобства техобслуживания, а также ремонта устройства.

Как сделать на мотоблок генератор – просто о сложном

Сделать генератор для мотоблока своими руками достаточно просто, если соблюдать правильный порядок действий. Для работы потребуется электрический двигатель, который нужно установить на сельскохозяйственную машину. Алгоритм изготовления генератор выглядит следующим образом:

Для начала нужно установить электрический двигатель на раму мотоблока. Лучше всего использовать для этого заранее изготовленный каркас, прикрученный к раме агрегата посредством винтов. Поместите и закрепите электродвигатель в каркасе таким образом, чтобы его вал и вал и вал штатного мотора мотоблока были расположены строго параллельно друг другу;
Далее потребуется установить 2 шкива – один из них установите на валу бензинового мотора мотоблока, а второй – на валу используемого электрического двигателя. Большую роль для исправной работы всей системы играет правильно подобранный диаметр применяемых шкивов – именно от этих размеров зависит частота вращения электрического двигателя. Чтобы генератор работал без сбоев, диаметр шкивов должен быть равен номинальному диаметру, который указывается на упаковке этих деталей. Еще лучше, если реальный диаметр шкивов будет на 10 % больше номинального;
Закончив механическую сборку генератора, можно переходить к его подключению к мотоблоку. Для этого воспользуйтесь электрической схемой, указанной выше.

Самодельный генератор из электродвигателя не требует особого ухода. Однако для продления сроков эксплуатации устройства, следует придерживаться ряда правил.

При эксплуатации мотоблока обращайте внимание на такие нюансы:

если вы обнаружили, что установленный на мотоблок электрический мотор стал сильно греться, то замените штатные конденсаторы мотора элементами с меньшей емкостью;
большое значение имеет напряжение установленных в электромоторе конденсаторов. Оптимальным для работы вариантом считаются конденсаторы, напряжением не менее 400 Вольт. Если у штатных конденсаторов электромотора этот показатель ниже, то замените их подходящими элементами;
старайтесь эксплуатировать мотоблок с установленным генератором в сухую погоду, так как влага, которая может попасть в электромотор, неминуемо приведет к короткому замыканию внутри электрической системы.

Придерживаясь перечисленных правил, вы предотвратите поломку самодельного генератора и значительно продлите сроки его эксплуатации.

Перечисленные выше способы подходят для изготовления и монтажа генераторов на мотоблоки марки Нева, а также сельскохозяйственные машины других отечественных и импортных компаний-производителей техники.

Невозможно представить себе мотоблок без генератора. Именно он вырабатывает необходимую энергию для питания остальных элементов устройства. О том, как установить его своими руками, и какие нюансы стоит учитывать, пойдет речь в статье.

1 Выбор генератора

Мотоблок или мотокультиватор могут оснащаться электрическим генератором. Такой прибор дает возможность подпитывать электрическую лампу освещения или фары, чтобы беспрепятственно работать ночью, или же заряжать аккумулятор. Аккумулятор в агрегате установлен для того, чтобы можно было быстро завести устройство при помощи стартера и далее питать электрические детали.

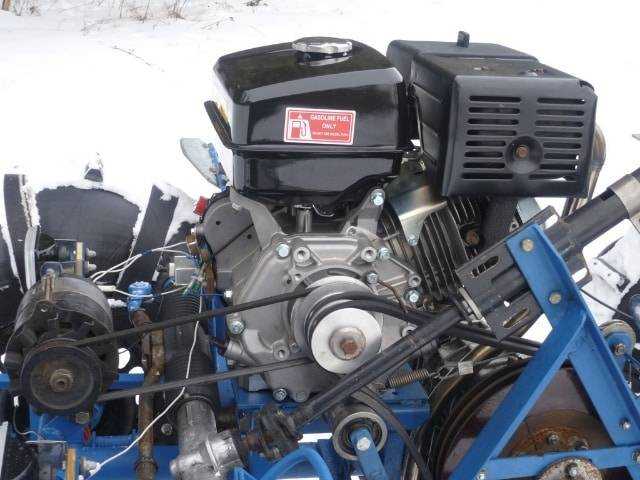

Автомобильный генератор на двигателе мотоблока

При покупке к мотоблоку генератора, стоит обратить внимание на мощность. При работе мощность прибора должна быть больше установленной нагрузки. А это значит, что если все электрооборудование на агрегате работает, в генераторе не должно быть перепадов напряжения

Мощность генератора не обязательно будет 220 вольт, главное, чтобы мощность была больше необходимой нагрузки. На мотоблок (мотокультиватор) можно поставить тракторный либо автомобильный генератор

А это значит, что если все электрооборудование на агрегате работает, в генераторе не должно быть перепадов напряжения. Мощность генератора не обязательно будет 220 вольт, главное, чтобы мощность была больше необходимой нагрузки. На мотоблок (мотокультиватор) можно поставить тракторный либо автомобильный генератор.

1.1 Установка генератора на мотоблок своими руками

Для самостоятельной установки устройства, необходимо ознакомится с главными частями конструкции:

Шкив, который передает механическую энергию, что поступает от движка, к валу прибора при помощи ремня.
Металлический корпус, состоящий из передней и задней крышек.
Ротор – стальной вал с двумя втулками из стали, между которыми находится обмотка возбуждения. Проводки обмотки соединены с контактными кольцами.
Статор – перемотка, состоящая из набора листов из стали, собранных вместе. Такая деталь выполнена в форме трубы, и именно в ней производится мощность устройства. Деталь можно сделать своими руками.
Регулятор напряжения поддерживает напряжение на одном уровне, в условиях изменения нагрузки.
Щеточный узел – пластмассовый механизм, который помогает устройству правильно работать.

Установить генератор на мотоблок не требует много времени, но это весьма важная деталь для нормальной работы устройства. Конструкцию подключают к мотоблоку с помощью эл. схемы, в которой показаны все необходимые соединения.

1.2 Электрическая схема

Если неправильно подключить электрическую схему может выйти из строя обмотка генератора. Такой прибор можно подключить двумя проводками. Электронный блок имеет четыре провода, два из которых синие, именно они подключают преобразователь энергии. Остальные два провода – красный и черный. Красный провод – это выход напряжения, он питает фары, сигнал и остальные электроприборы. А еще им пользуются, чтобы зарядить аккумулятор. Черный провод подводят к массе силового устройства. Подключение устройства можно произвести своими руками.

Схема соединений для проверки генератора

Генератор производит эл. энергию, которая поступает на выпрямитель в электрическом блоке. Блок имеет уравнитель напряжения и регулятор тока. Эти приборы нужны для того, чтобы не менялось напряжение, независимо от производительности устройства.

Регулятор тока контролирует его количество, что попадает в аккумулятор. Движок включается и передает крутящийся момент ротору посредством ремня. Деталь начинает вырабатывать напряжение в электрический блок. Запуск мотора уменьшил емкость аккумулятора, поэтому все электрические детали будут получать питание от электрического блока.

БЕЗТОПЛИВНЫЕ ГЕНЕРАТОРЫ. Как сделать своими руками (Схемы, Инструкции)

Оригинал взят у geogen_mir в БЕЗТОПЛИВНЫЕ ГЕНЕРАТОРЫ. Как сделать своими руками (Схемы, Инструкции)КАК СДЕЛАТЬ БЕСТОПЛИВНЫЙ ГЕНЕРАТОР СВОИМИ РУКАМИ

Многие хозяева рано или поздно начинают задумываться об альтернативных источниках энергии. Предлагаем рассмотреть, что такое автономный бестопливный генератор Тесла, Хендершота, Романова, Тариеля Канападзе, Смита, Бедини, принцип работы агрегата, его схема и как сделать устройство своими руками.ОБЗОР ГЕНЕРАТОРОВПри использовании безтопливного генератора, двигатель внутреннего сгорания не требуется, поскольку устройство не должно преобразовывать химическую энергию топлива в механическую, для выработки электроэнергии. Данный электромагнитный прибор работает таким образом, что электричество, вырабатываемое генератором рециркулируют обратно в систему по катушке.

Фото — Генератор КапанадзеЭлектрогенераторы бывают двух типов. Двигатель внутреннего сгорания, с поршнем и кольцами, шатуном, свечами, топливным баком, карбюратором, и машина с использованием любительских двигателей, катушек, диодов, AVR, конденсаторами и т.д.Двигатель внутреннего сгорания в бестопливных генераторах заменен электромеханическим устройством, которое принимает мощность от генератора и используя такую же, преобразует её в механическую энергию с эффективностью более 98%. Цикл повторяется снова и снова. Таким образом, концепция здесь заключается в том, чтобы заменить двигатель внутреннего сгорания, который зависит от топлива с электромеханическим устройством.

Фото — Схема генератораМеханическая энергия будет использоваться для приведения в действие генератора и получения тока, создаваемого генератором для питания электромеханического прибора. Генератор без топлива, который используется для замены двигателя внутреннего сгорания, сконструирован таким образом, что использует меньше энергии на выходе мощности генератора.Видео: самодельный бестопливный генератор ГЕНЕРАТОР ТЕСЛАЛинейный электрогенератор Тесла является основным прототипом рабочего прибора. Патент на него был зарегистрирован еще в 19 веке. Главным достоинством прибора является то, что его можно построить даже в домашних условиях с использованием солнечной энергии. Железная или стальная пластина изолируется внешними проводниками, после чего она размещается максимально высоко в воздухе. Вторую пластину размещаем в песке, земле или прочей заземленной поверхности. Провод запускается из металлической пластины, крепление производится с конденсатором на одной стороне пластины и второй кабель идет от основания пластины к другой стороне конденсатора.

Фото — Бестопливный генератор теслаТакой самодельный бестопливный механический генератор свободной энергии электричества в теории полностью работающий, но для реального осуществление плана лучше использовать более распространенные модели, к примеру изобретателей Адамса, Соболева, Алексеенко, Громова, Дональда, Кондрашова, Мотовилова, Мельниченко и прочих. Собрать рабочий прибор можно даже при перепланировке какого-либо из перечисленных устройств, это выйдет дешевле, нежели самому все подсоединять.Кроме энергии Солнца, можно использовать турбинные генераторы, которые работают без топлива на энергии воды. Магниты полностью покрывают вращающиеся металлические диски, также к прибору добавляется фланец и самозапитанный провод, что значительно снижает потери, благодаря этому данный теплогенератор работает более эффективно, чем солнечный . Из-за высоких асинхронных колебаний этот ватный бестопливный генератор страдает от вихревой электроэнергии, так что его нельзя использовать в автомобиле или для питания дома, т.к. на импульсе могут сгореть двигатели.

Фото — Бестопливный генератор АдамсаНо гидродинамический закон Фарадея также предлагает использовать простой вечный генератор. Его магнитный диск разделен на спиральные кривые, которые излучают энергию из центра к внешнему краю, уменьшая резонанс.В данной высоковольтной электрической системе, если есть два витка рядом расположенных, электроток передвигается по проводу, ток, проходящий через петлю, будет создавать магнитное поле, которое будет излучаться против тока, проходящего через вторую петлю, создавая сопротивление.КАК СДЕЛАТЬ ГЕНЕРАТОРСуществует два варианты выполнения работы:ПРОДОЛЖЕНИЕ см. ЗДЕСЬ
