Полезные самоделки: изготовление воздушного компрессора своими руками

Как сделать простой компрессор – подробная инструкция

Простейший компрессор легко сделать из автомобильной камеры. Для простых ремонтных работ в гараже такой простой компрессор вполне подойдет.

Нам понадобятся следующие детали:

• в качестве ресивера будем использовать старую камеру, покрышку можно и не снимать. Главное, чтобы она была герметична;
• нагнетателем воздуха в таком компрессоре будет насос автомобильный с манометром;
• еще понадобиться сосок от камеры, ремонтный комплект для резины и шило.

Порядок сборки простейшего компрессора за пять минут:

• обязательно вулканизируем камеру, если есть утечка воздуха;
• теперь нужно установить дополнительный сосок в камере, через который будет подаваться воздух на краскопульт;
• второй родной сосок камеры будет служить предохранительным клапаном для регулировки давления;
• сосок вклеиваем, герметизируем прокладками и соединяем с краскопультом.

Важно. Ниппель из второго соска нужно удалить, чтобы струя воздуха из камеры подавалась на краскопульт свободно

Осталось отрегулировать нужное давление в ресивере. Это делается путем проб и ошибок. Красим опытную поверхность и добиваемся того, чтобы краска ложилась равномерно. Следим за манометром – в процессе нанесения краски уровень давления должен снижаться плавно, а не скачками.

При помощи такого простого компрессора можно подкрасить кузов или отдельные детали, но для профессиональной и удобной работы нужен более совершенный компрессор – с автоматикой.

Компрессор для покраски авто: как изготовить своими руками

Наиболее востребованным из всех изготавливаемых своими руками компрессоров можно назвать оборудование для покраски автомобиля или любых других деталей и механизмов. Помимо прочного ресивера, здесь потребуется и иной нагнетатель, который будет наполнять ёмкость воздухом значительно быстрее холодильного оборудования. Такой прибор лучше всего изготовить из готового автомобильного компрессора, подключив к нему электродвигатель на 220 или 380 В в качестве привода.

Приобрести можно абсолютно любой компрессор, в зависимости от нуждФОТО: compressortyt.ru

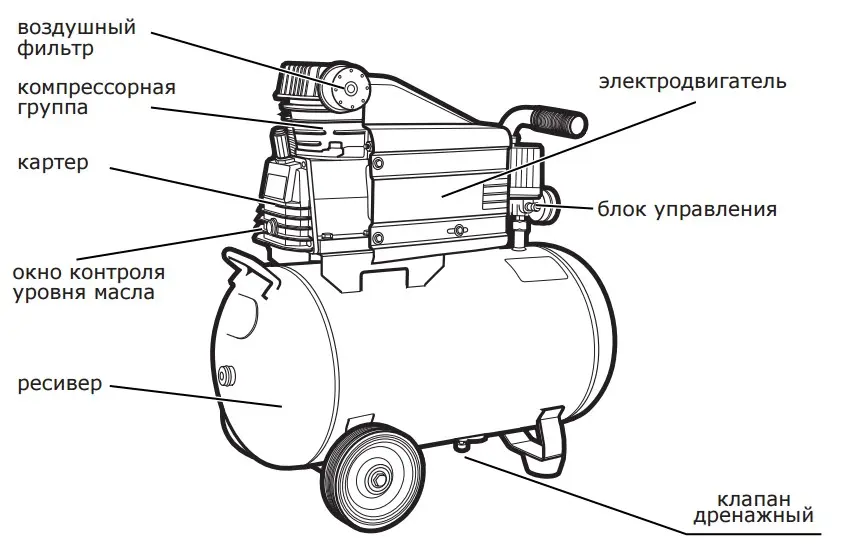

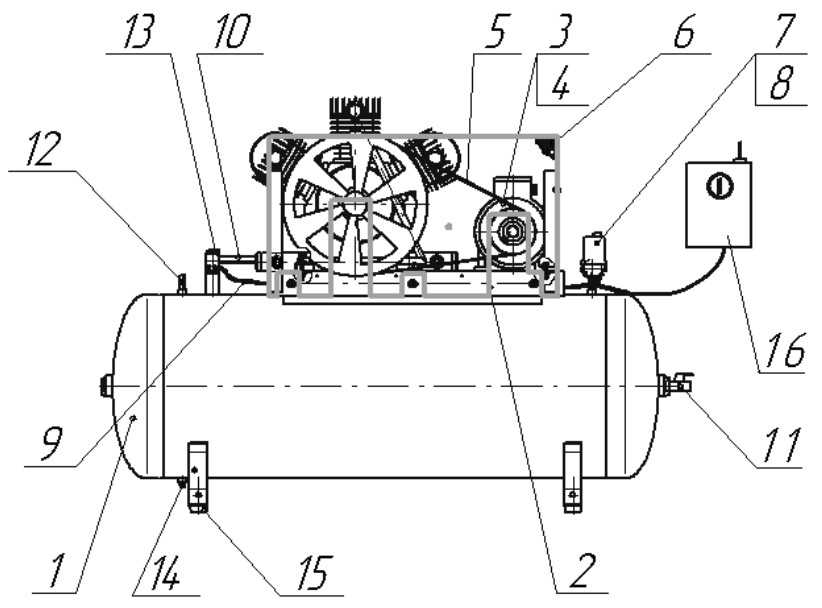

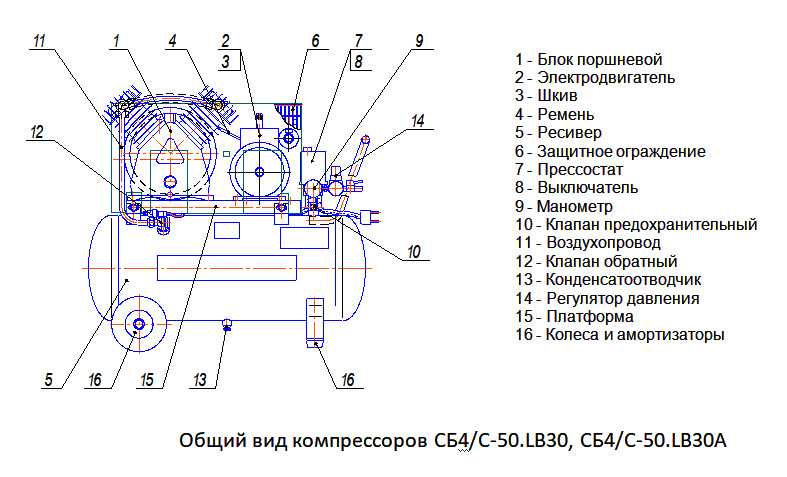

Схема и порядок сборки поршневого компрессора

Если рассматривать схематическое изображение подобного компрессора, то становится ясно, что сверхсложного в нём ничего нет. Главное, это не забыть включить в него фильтр с жёстким корпусом, способным выдержать нагнетаемое давление. Он устанавливается на выходе из ресивера перед шлангом подачи воздуха на краскопульт.

Схема компрессора с небольшими ошибкамиФОТО: samodelkindrug.ru

Многие не понимают назначения этого элемента, считая его совершенно ненужным, однако такое мнение ошибочно. Дело в том, что воздух в ресивере находится в сжатом состоянии, а изменение плотности любого вещества, как известно, изменяет и его температуру. В результате сжатия и последующего высвобождения воздуха и происходящего при этом изменения температур возникает конденсат, который может попасть в краску вместе, что непременно скажется на качестве итогового результата. Фильтр же такую возможность исключает.

Конденсат на окнах возникает также из-за перепада температурФОТО: master-hauze.ru

Нюансы сборки самодельного компрессора для покраски авто

Основная задача здесь – прочность шлангов и плотность соединений. Поэтому рекомендуется использовать для передачи воздуха от нагнетателя к ресиверу и далее к фильтру медные трубки. От фильтра до самого краскопульта оптимальным будет использование кислородного шланга. Он армируется стекловолокном, а потому обладает не только необходимой гибкостью, но и повышенной прочностью.

Чётко видно армирование кислородного шлангаФОТО: sharx.org

Довольно интересен для изготовления компрессора своими руками вариант использования оборудования от автобуса «Икарус» и газового баллона, с которым можно ознакомиться на картинке ниже.

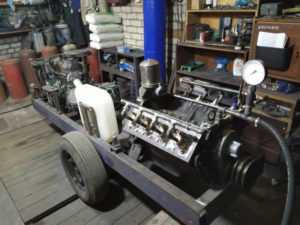

Компрессор от автобуса «Икарус» на ресивере из баллонаФОТО: drive2.ru

Сапун

В двигателе ЗИЛ картер компрессора напрямую связан с картером, а картер, в свою очередь, связан с атмосферой через вентиляционное отверстие. В нашем случае картер компрессора никак не может быть подключен к атмосфере и при работе компрессора он вызывает выпадение уплотнительных колец коленчатого вала.

Проблему решили установкой самодельной форточки. Я проделал яму там, где, как мне кажется, ее меньше всего забросали маслом. Нарезал резьбу в отверстии и вкрутил в нее штуцер, на штуцер надел шланг и перекинул через голову вниз. Хотя это и неприемлемо, избыточное давление начало сбрасываться, и сальники теперь на месте.

Регламентные работы перед запуском компрессора

Собрав своими руками компрессор для краскопульта или иных работ, его следует испытать. Однако перед этим, как и впоследствии, перед каждым запуском, следует произвести определённые действия, а именно:

• проверить плотность и надёжность всех соединений;
• осмотреть визуально шланги и трубки на предмет трещин или разрывов.

Такие проблемы нередки, когда шкив задевает шлангФОТО: sharx.org

После того, как двигатель компрессора запущен, необходимо проверить настройку редуктора по манометру. Ответ на вопрос, как настроить компрессор на нужное давление, несложен. Оно выставляется при помощи регулятора, установленного на манометре, посредством поворота рукоятки вправо-влево. А максимальное давление воздуха в ресивере компрессора из двигателя регулируется аварийным клапаном, который срабатывает при превышении допустимого порога.

Этот манометр позволяет регулировать давлениеФОТО: бигсклад.рфА такой потребует установки дополнительного регулятораФОТО: conrad.ru

Также перед запуском стоит проверить и входной патрубок, по которому воздух поступает в нагнетатель. Установленный на нём воздушный фильтр должен быть чистым, дабы не усложнять работу двигателя излишней нагрузкой.

О различных типах поршневых компрессоров

Поршневые агрегаты выпускают одно-, два- и многоцилиндровыми. Последние 2 типа по расположению цилиндров делят на V-, W-образные и рядные. Исполнение двух- и многоцилиндровых по осуществлению процесса сжатия бывает одноступенчатое и многоступенчатое (чаще всего 2-ступенчатое). Выбор нужного компрессора делают, исходя из предполагаемых работ с ним.

Как работает 1-цилиндровый, описано выше. Чтобы понять принцип функционирование остальных типов, достаточно рассмотреть 2-цилиндровый агрегат. В одноступенчатом компрессоре цилиндры (поршни) одинакового размера. Работают они в противофазе, поочередно всасывая, сжимая, а затем вытесняя воздух в линию нагнетания.

В 2-ступенчатом агрегате цилиндры разного размера. Наружный воздух всасывается имеющим больший диаметр. Он называется цилиндром 1-ой ступени или, по-другому, низкого давления. В нем воздух сжимается до какого-то промежуточного значения. Затем газ подается в межступенчатый охладитель (обычно медная трубка в специальном исполнении), где охлаждается, а потом в цилиндр высокого давления или, по-другому, 2-ой ступени (с поршнем меньшего диаметра). В нем воздух сжимается до максимального рабочего значения давления компрессора.

Размеры обоих цилиндров так подобраны, чтобы в каждом производилась примерно равнозначная работа по сжатию.

Промежуточное охлаждение воздуха необходимо, чтобы обеспечить максимальные КПД работы поршневой группы и давление компрессора. Ведь при сжатии газ нагревается. Вследствие этого он расширяется и начинает занимать больший объем в цилиндре 2-ой ступени. Охладившись в ресивере, воздух уменьшается в объеме, и при этом его давление падает.

Как сделать простейший бытовой компрессор своими руками

Одним из вариантов будет сделать компрессор для покраски из отслужившей свое автомобильной камеры. Для изготовления потребуются:

• ресивер – автомобильная камера. Можно с покрышкой, можно без нее;
• нагнетатель – автомобильный насос с манометром;
• сосок от негодной камеры;
• ремкомплект для резины;
• портняжное шило.

Далее, в подготовленном ресивере проделывается отверстие под дополнительный сосок, через него впоследствии будет выходить равномерная струя сжатого воздуха. Добавочный штуцер вклеиваем при помощи резинового ремкомплекта и соединяем с краскопультом. В нем выкручиваем ниппель – поток воздуха должен выходить свободно.

Затем опытным путем определяем требуемый уровень давления воздуха в ресивере, распыляя краску на какую-либо поверхность. Эмаль должна ложиться равномерно, без рывков. Величина избыточного давления определяется при помощи манометра и должна быть такой, чтобы при нажатии на кнопку аэратора её уровень не менялся скачкообразно.

Собрать такую модель компрессора самому не составит труда, зато вы сразу убедитесь в действенности ремонта при помощи компрессора, нежели баллончиками с краской. Главное, соблюдать правило – в автомобильную камеру, а, следовательно, и потом в краскопульт не должны попадать влага или пыль. Иначе они смешаются с автоэмалью, и всю работу по окраске потребуется делать заново. Собранная модель будет исправно работать, но лучше автоматизировать нагнетание воздуха и внести в конструкцию дополнительные изменения.

Воздушный компрессор из автодеталей

Принципиально другая конструкция у воздушного компрессора, который собирается на базе компрессора ЗИЛ и отдельно стоящего двигателя. Это более мощное оборудование, которое может использоваться и для подключения пневмоинструмента. Очень шумный агрегат.

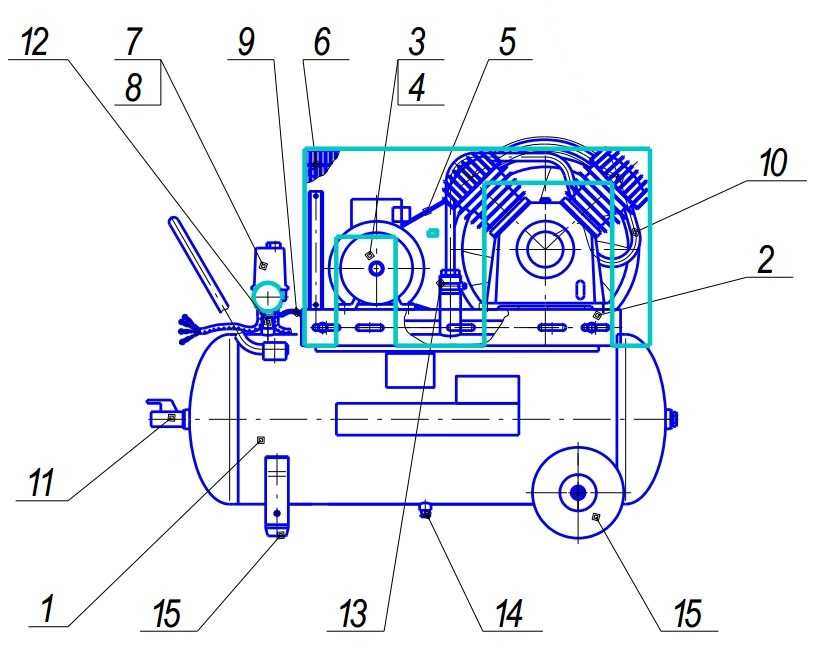

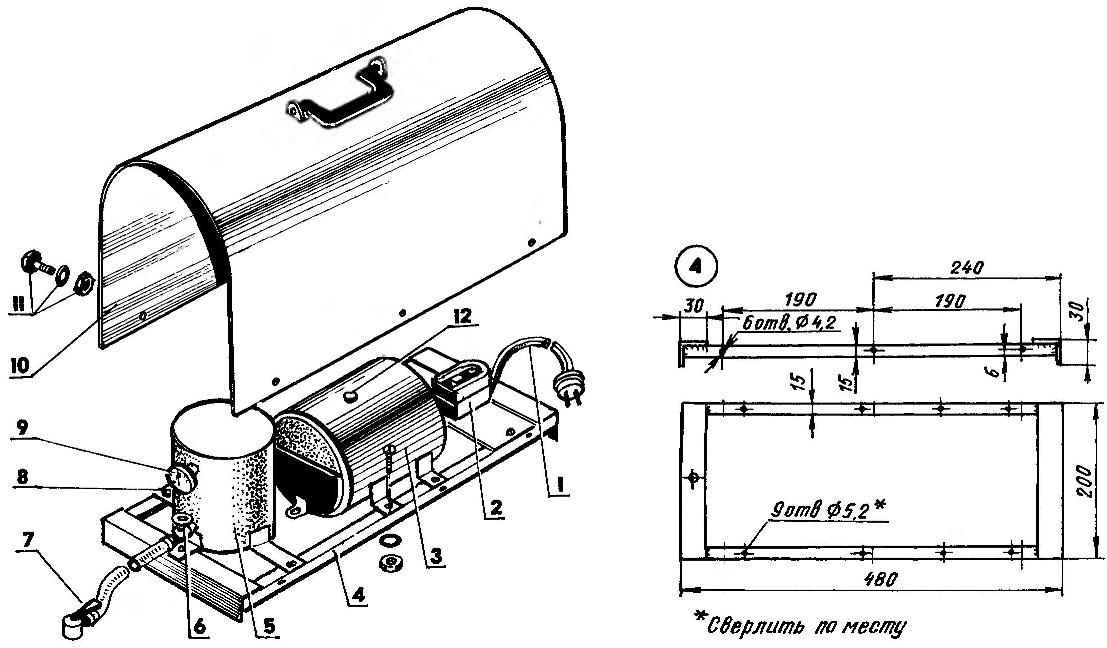

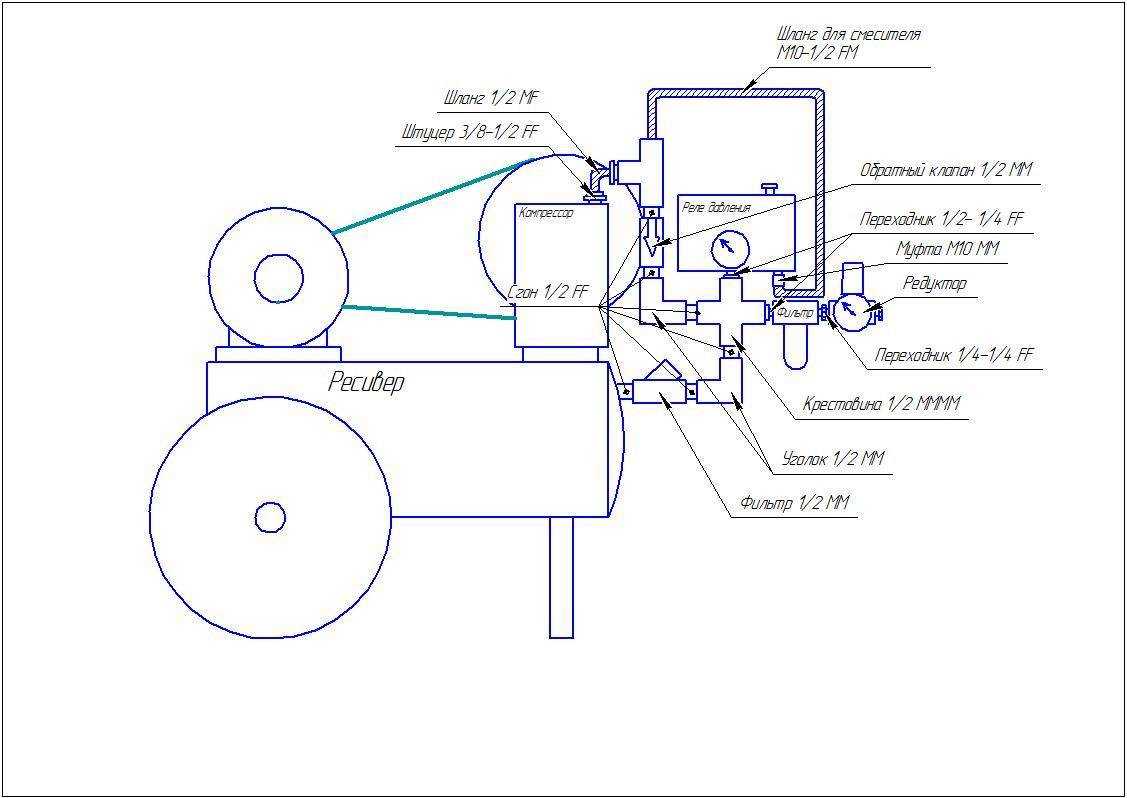

Компоновочный чертёж компрессорной установки: 1 — компрессор от ЗИЛ-130; 2 — рама из уголка; 3 — предохранительный клапан; 4 — стандартный манометр; 5 — коробка раздаточная; 6 — трёхфазный электродвигатель (1 кВт, 1380 об/мин); 7 — коробка пуска (от стиральной машинки); 8 — конденсаторная батарея (ёмкость рабочая — 25–30 мкФ, пусковая — 70–100 мкФ); 9 — ресивер (из кислородного баллона или глушителя КрАЗ); 10 — передача клиноременная (снижение оборотов 1:3); 11 — кнопка «Стоп»; 12 — кнопка «Пуск двигателя»; 13 — кнопка для краткосрочного включения пусковой конденсаторной батареи; 14 — штуцер расходного (выпускного) клапана; 15 — трубки алюминиевые Ø 6 мм; 16 — клапаны выпускные; 17 — клапаны впускные; 18 — колёса (4 шт.); 19 — поперечное ребро жёсткости; 20 — шпилька стяжная (М10 — 4 шт.); 21 — сливное отверстие с пробкой

Подключение трёхфазного двигателя в однофазную сеть: а — «треугольником»; б — «звездой»

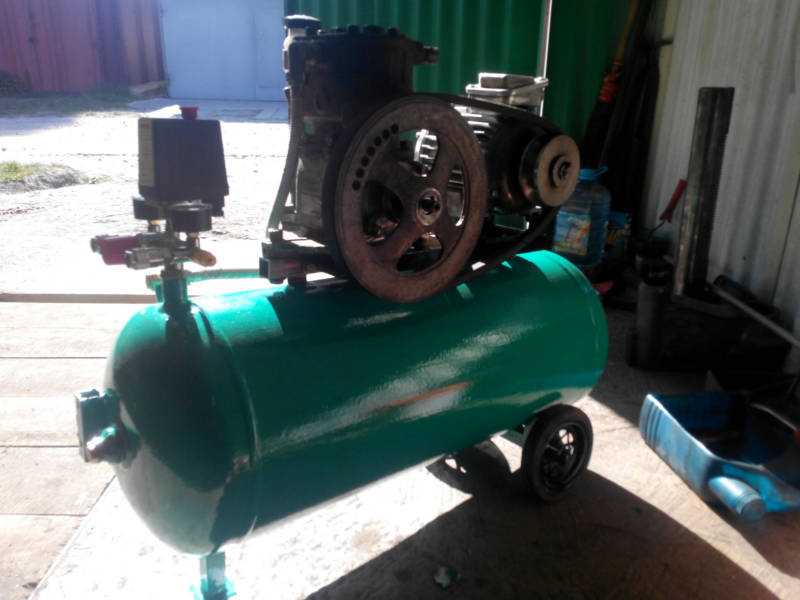

Пример самостоятельного монтажа воздушного компресса из новых деталей и узлов вы сможете посмотреть на видео.

Как сделать полноценный компрессор своими руками

Вариант из авто-аксессуаров хорош своей доступностью. Однако мощность, производительность, и главное – продолжительность непрерывной работы, оставляют желать лучшего. Есть проверенный вариант – компрессор из холодильника. Затратная часть зависит от вашего умения находить условно бесплатные комплектующие.

И надо сказать, агрегат получается не хуже заводского.
И так, что требуется для изготовления. Исчерпывающий список, учитывающий все нюансы. Его можно сократить, за исключением элементов безопасности:

• • Компрессор от бытового холодильника (условно бесплатно)
  • Емкость для ресивера: это может быть огнетушитель, газовый баллон, или самодельный, сваренный из толстостенной трубы и листового железа. Последний вариант удобен с точки зрения размещения арматуры, но вопрос надежности сварки очень важен. Стоимость также стремится к нулю
  • Воздушная арматура: трубки, шланги, фитинги, тройники, пневморозетки

• • Регулятор рабочего давления (редуктор)
  • Манометр (при наличии редуктора = 2 шт)
  • Фильтры очистки воздуха на входе (для сохранности поршневой группы компрессора)
  • Масло или влагоотделитель на выходе (актуально для компрессоров с «мокрой» смазкой)
  • Реле давления (управляет работой компрессора)
  • Аварийный клапан (обязательно при любой комплектации!)

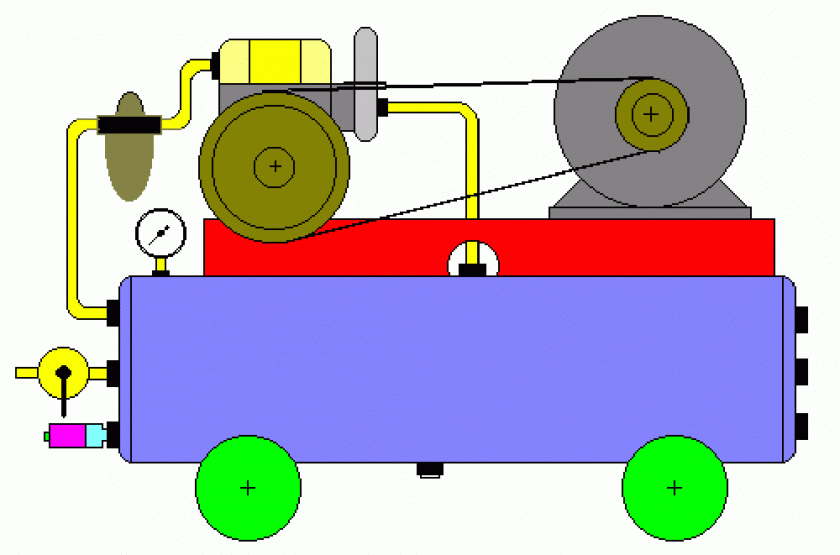

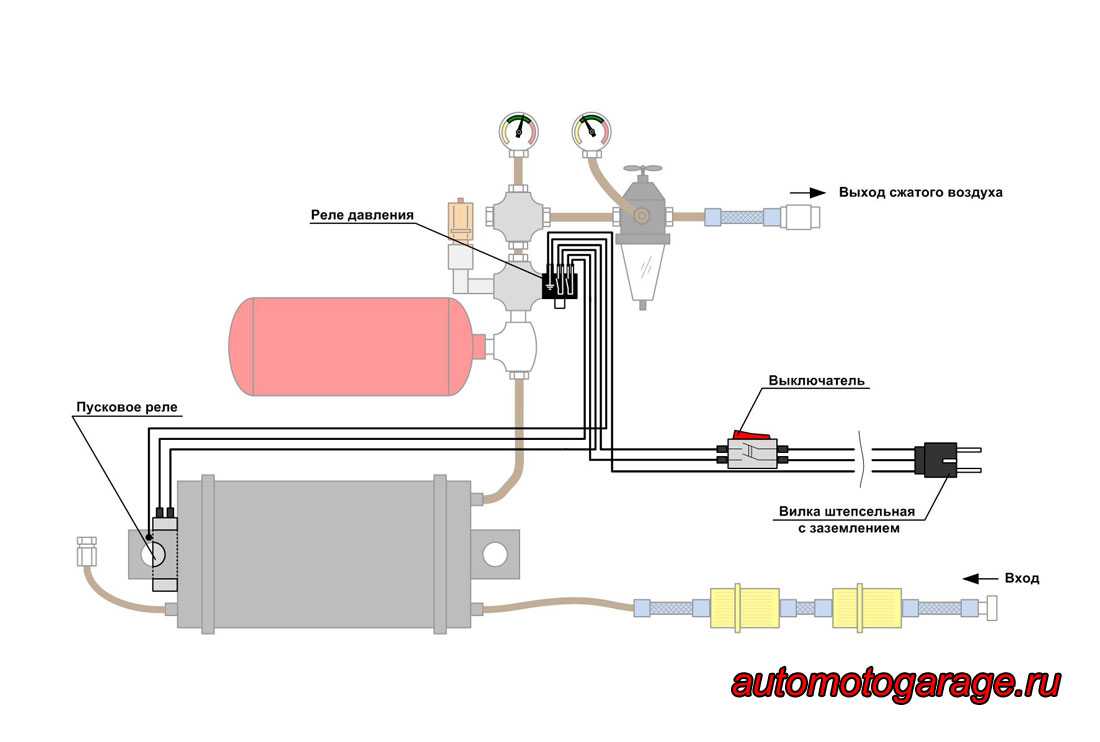

Структурная схема представлена на иллюстрации:
В принципе, данный «конструктор» не представляет сложности в сборке. Есть нюансы при подключении компрессора от холодильника.

Достаточно редко встречаются т.н. «сухие» поршневые группы – с графитовыми уплотнителями без применения смазочных материалов. Если вы раздобудете такой экземпляр – считайте повезло. В остальных случаях, компрессор буквально залит маслом.

Это не проблема для фреона, а вот в чистом воздухе для работы, капли смазки ни к чему. Поэтому в качестве маслоотделителя выступает вначале ресивер, который оборудуется сливной пробкой, и специализированный фильтр. О герметичности всех соединений напоминать не стоит, и так все понятно.
Полноценный бесшумный компрессор из холодильника своими руками, видео инструкция.

Такой агрегат вполне справится с шиномонтажными работами, покраской, продувкой, и даже с обеспечением работы пневмоинструмента. Правда при интенсивном расходе воздуха, придется часто останавливаться для восстановления давления. Если требуется мощность повыше – есть более производительные разработки.

Еще одна история

Начнем с оформления технического требования к плоду собственноручной инженерии. Допустим, что все началось с покупки нового аэрографа двойного действия. Поэтому крайне необходимым стал вопрос изготовления компрессорной установки с ресивером.

Аэрограф двойного действия обладает способностью управлять потоком воздуха, а также запирать его и открывать воздуховод. В Европе такое устройство используется с отдельным баллоном для сжатого воздуха. Итак, компрессор с резервуаром служит емкостью для сбора воздуха, а аэрограф использует этот воздух.

Конечно, основным компонентом выступает компрессор. Здесь на помощь придет старый холодильник, с которого можно снять отличный компрессор. Для этого можно пройтись по сайтам, которые занимаются продажей холодильного оборудования.

Далее, рассмотрим такой вариант, как ресивер для компрессора своими руками. Тут, конечно, нужен резервуар, который изготавливался для содержания газов или может выдерживать высокое давление. Оптимально, если такая емкость соответствует требованиям ГОСТ. Поэтому сразу исключаем емкости, по типу пластиковой канистры или бутылки. Рассмотрим варианты резервуаров:

1. Углекислотный огнетушитель. Выдерживает давление – 10 атмосфер. Емкость – 3 л/5 л/10 л. Минусы – на входе метрическая резьба.
2. Гидроаккумулятор. Хороший объем емкости, с небольшим рабочим давлением. На входе удобная резьба. Минусы – нуждается в доводке, так как, изнутри разделяется на мембрану, которая содержит в себе углекислый газ. Мембрану нужно удалять.
3. Кислородный баллон. Выдерживает высокое давление. Минусы – доступны только крайне тяжелые модели.
4. Пропановый баллон. В целом аналогичен огнетушителю, но, производитель не рекомендует их использование для сжатого воздуха.

Связующие звенья

После того, как мы определились с компрессором, и выбрали подходящее изделие для ресивера, следующим этапом будет их объединение. Кроме того, нужно решить проблему по поступлению воздуха к аэрографу.

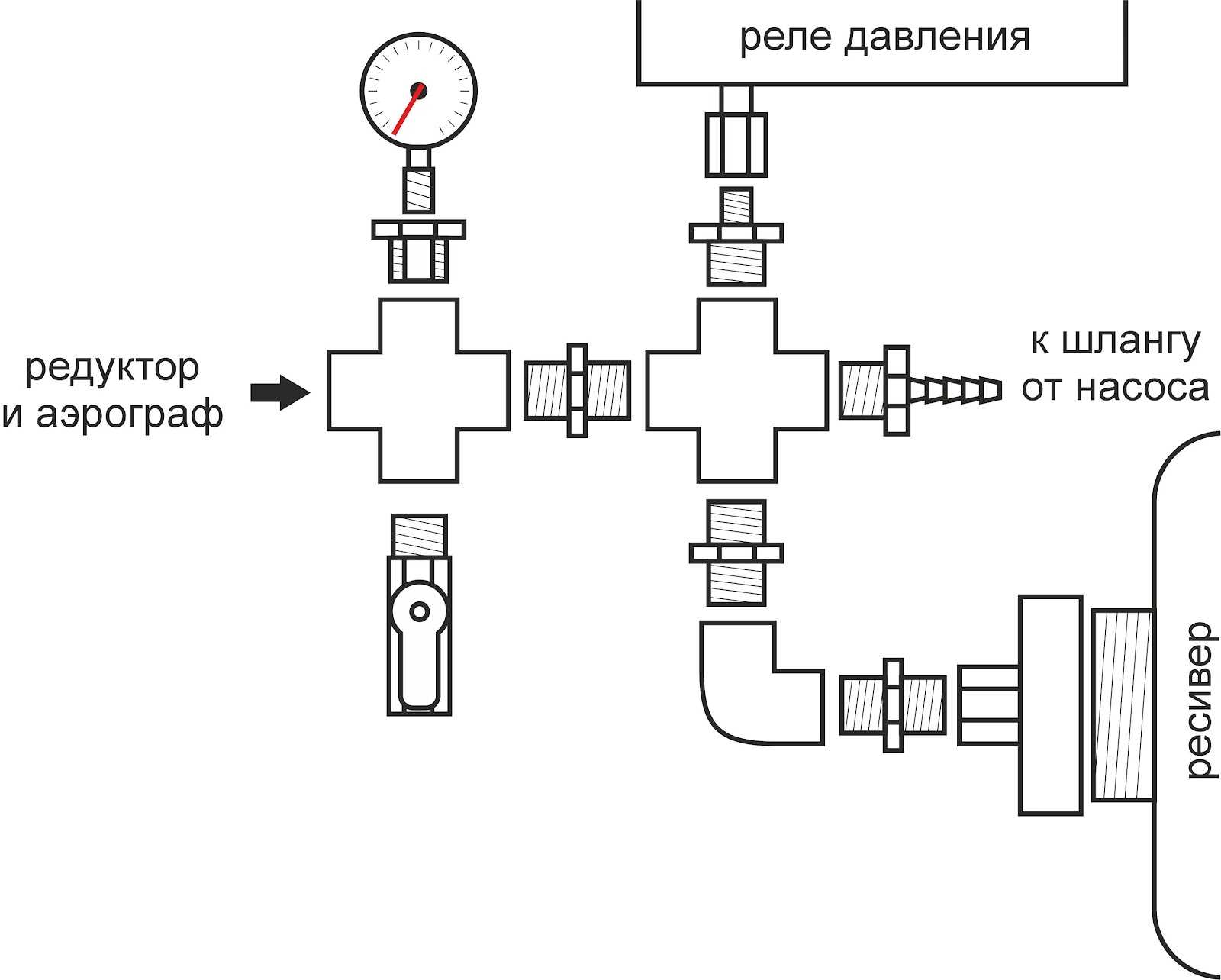

Начать можно с узла, что крепится напрямую к ресиверу, и будет обеспечивать распределение воздуха. Нужно напомнить, что ключевым фактором является его совместимость с разъемом ресивера

Далее обращаем внимание на реле давления, которое будет обеспечивать отключение и включение компрессора

Оптимальным вариантом для реле будет РДМ-5, которое используется для водопроводных систем. Эта модель широкодоступна в продаже, и хороша тем, что ее соединительный элемент рассчитан на внешнюю дюймовую резьбу.

простой компрессор

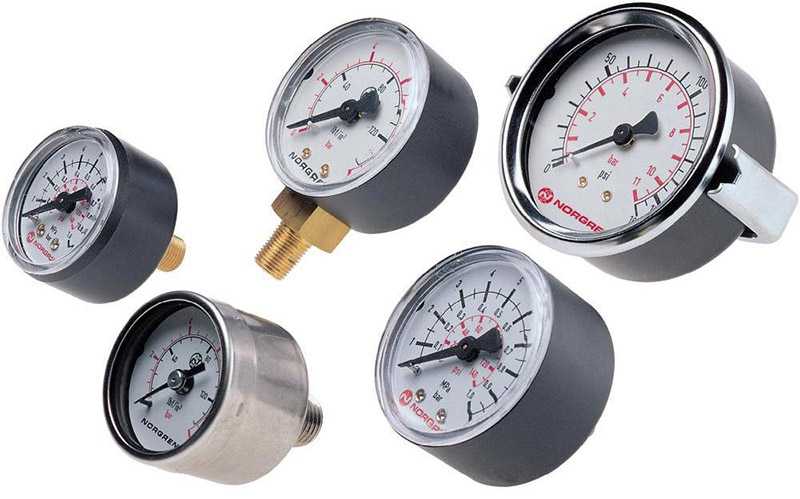

Затем определяемся с индикацией давления в ресивере. Для этого нам понадобиться манометр на 10 атмосфер, у него тоже подходящий соединительный размер. И еще нам нужен будет статический прибор.

Дальше занимаемся блоком подготовки воздуха. В шланг, который ведет к аэрографу, нужно подать давление. Соответственно возникает необходимость в редукторе, с пределом регулирования давления до 10 атмосфер, и желательно, чтобы к нему прилагался манометр и фильтр маслоотделитель.

С помощью манометра мы будет контролировать давление, а фильтр будет обеспечивать непопадание частиц компрессорного масла из ресивера. Но, не стоит путать с фильтром лубрикатором, который выполняет диаметрально противоположную функцию.

Продолжим сбор материалов, и самое время подготовить фитинги, повороты, тройники. В качестве базового размера берем дюйм. Чтобы определиться с количеством, нужна схема узла распределения и подготовки воздуха.

Также нам понадобятся внешние и внутренние переходники. При желании можно сделать план-схему того, как сделать компрессор. Следующий этап, это размещение готовой конструкции. В качестве варианта могут подойти плиты ДСП.

Конечно, чтобы не ругаться матом во время перемещения станции по мастерской, желательно сразу решить вопрос с ножками-роликами. Любой мебельный магазин вам с радостью их продаст. Для экономии места, можно сделать двухэтажную конструкцию. Правда, могут понадобиться длинные болты. Итак, резюмируем планировочный этап, списком комплектующих:

• Компрессор;
• Ресивер;
• Реле давления;
• Манометр;
• Фильтр-редуктор;
• Аварийный клапан;
• Фитинги, переходники;
• Сантехнические прокладки, фум-лента, герметик;
• Кабели, выключатель, штекер;
• Гибкий маслоустойчивый шланг;
• Лист ДСП
• Ножки-ролики, болты, гайки, шайбы и инструмент.

Какой выбрать – сделать своими руками или купить готовую продукцию?

На сегодняшний день рынок предложений воздушных компрессоров изобилует разнообразием. Поршневые, вибрационные, винтовые и многие другие классы этих устройств выпускаются для различных целей. Готовые компрессоры можно купить в магазинах бытовой техники, автозапчастей, на специализированных сайтах. Многообразие предлагаемой продукции настолько велико, что на выбор требуемого изделия уйдет много времени.

Если принято решение приобрести готовое устройство, внимательно изучите технические характеристики, разброс цен и отзывы покупателей.

Простой и удобный воздушный компрессор для накачки шин своими руками

Выбор малоизвестной продукции чреват неоправданными рисками. Дешевые модели грешат некачественными материалами. Частенько случается так, что детали двигателей вылетают мгновенно, а ремонт по гарантии занимает несколько месяцев.

Все, что вам нужно знать о создании компрессора из автомобильной шины

Компрессор из автомобильной шины является простым и эффективным способом накачать или закачать воздух в шину автомобиля без необходимости посещать бензоколонку или автомастерскую. Такая конструкция компрессора может быть полезной в ситуации, когда шина теряет давление или когда требуется подкачать пневматическое оборудование.

Что вам понадобится:

• Автомобильная шина
• Клапан от велосипеда
• Резиновый шланг
• Металлическая трубка
• Манометр
• Насос (пневматический или ручной)

Пошаговая инструкция:

1. Снимите шину с автомобиля и снимите крышку клапана от велосипеда с ниппеля клапана.
2. Осмотрите ниппель клапана от велосипеда и убедитесь, что он в надлежащем состоянии.
3. При помощи ножниц или другого острого инструмента аккуратно вырежьте отверстие в боковой стенке шины на месте, где будет установлен ниппель клапана.
4. Плотно вставьте ниппель клапана от велосипеда в отверстие шины и закрепите его надежно при помощи клея или герметика.
5. На другом конце ниппеля клапана подсоедините резиновый шланг.
6. На другом конце резинового шланга присоедините металлическую трубку.
7. Установите манометр на металлическую трубку для контроля давления.
8. Подключите насос к металлической трубке и начинайте накачивать шину с помощью пневматического или ручного насоса.
9. Когда достигнуто желаемое давление в шине, остановите процесс накачки и отсоедините насос.
10. Тщательно проверьте шину на предмет утечек путем распыления воды по поверхности ниппеля клапана и соединений резинового шланга и металлической трубки. Если есть пузырьки, значит есть утечка воздуха.

Теперь вы знаете, как самостоятельно создать компрессор из автомобильной шины. Этот простой и недорогой девайс будет весьма полезным в случае возникновения проблем с давлением в шинах автомобиля или для подкачки пневматического оборудования.

Маленький компрессор из огнетушителя

Маленький компрессор может быть полезным инструментом для различных проектов, от пневматических систем до ремонта автомобиля. Этот проект не только поможет вам экономить деньги, но и позволит вам использовать ваши рукодельные навыки для создания функционального и уникального инструмента.

Список материалов:

• Огнетушитель (порошковый, тип ABC)
• Клапан обратного потока (тип F)
• Клапан-регулятор давления
• Манометр (с подходящим диапазоном измерения)
• Штуцеры для соединения трубок
• Герметик для резьбовых соединений
• Гибкая трубка высокого давления
• Металлические зажимы или хомуты
• Инструменты: сверло, набор пильных и резьбовых инструментов, ключи

Безопасность:

Прежде чем приступить к проекту, убедитесь, что огнетушитель полностью разряжен и лишен давления. Работайте в хорошо проветриваемом помещении и используйте защитные очки и перчатки.

Подготовка огнетушителя:

Снимите все компоненты, кроме цилиндра и рукоятки, с огнетушителя. Убедитесь, что цилиндр полностью очищен от остатков порошка.

Отверстие для входа воздуха:

Используя сверло, сделайте отверстие в цилиндре огнетушителя для входа воздуха. Размер отверстия должен соответствовать требованиям клапана обратного потока.

Установка клапана обратного потока:

Вставьте клапан обратного потока в отверстие для входа воздуха и прочно закрепите его внутри цилиндра

Обратите внимание на правильную ориентацию клапана

Установка манометра:

На выбранном месте на цилиндре огнетушителя просверлите отверстие и установите манометр. Убедитесь, что манометр надежно закреплен и не вызывает утечки воздуха.

Установка клапана-регулятора давления:

Следующим шагом является установка клапана-регулятора давления на цилиндр огнетушителя. Он позволит вам контролировать выходное давление компрессора. Убедитесь, что клапан надежно закреплен и герметичен.

Подключение гибкой трубки:

Используя штуцеры, присоедините гибкую трубку высокого давления к выходу клапана-регулятора давления. Убедитесь, что все соединения герметичны и надежны.

Закрепление компонентов:

Закрепите все компоненты, включая манометр и клапан-регулятор давления, на цилиндре огнетушителя с помощью металлических зажимов или хомутов. Убедитесь, что они надежно закреплены и не вызывают утечек воздуха.

Тестирование:

Перед использованием тщательно проверьте все соединения и убедитесь, что нет утечек воздуха. Затем, с помощью подходящего источника воздуха, заполните цилиндр огнетушителя сжатым воздухом.

Испытание компрессора

При испытании компрессора на стенде частота вращения вала компрессора должна составлять 1800… 2000 мин. Компрессор должен поставляться с маслом И20А, ГОСТ 20799-75

под давлением 0,25… 0,30 МПа (2,5… 3,0 кгс / см2) температура масла 35… 50 ° С.

Рекомендуется, чтобы компрессор поработал пять минут на холостом ходу. Во время обкатки убедитесь в отсутствии протечек масла, перегрева подшипников и ударов поршнями, пальцами и выпускными клапанами.

При 800… 2000 мин коленчатого вала компрессора и сообщения 3-го цилиндра с окружающей средой через калиброванное отверстие диаметром 1,6 мм и длиной 3 мм давление в баллоне через 50 мин должно достигнуть значения при не менее 0,6 МПа (6 кгс / см2).

Испытание компрессора на расход масла проводят при 800… 2000 мин и давлении масла 0,25… 0,30 МПа (2,5… 3,0 кгс / Ом2). В этом случае количество масла, выходящего из выпускного отверстия крышки картера компрессора (при открытом калибровочном отверстии), не должно превышать 220 г в минуту.

Проверка работы вытяжной системы осуществляется путем подачи сжатого воздуха под давлением не более 0,5 МПа (5 кгс / см2) в канал вытяжной камеры, при этом плунжеры 4 (см. Рис. 8-11) должны подниматься и подниматься полностью открыть впускные клапаны 8.

Схема испытательного стенда

Когда давление сброшено, поршни должны явно вернуться в исходное положение под действием возвратной пружины. Сделайте это как минимум трижды.

Проверьте герметичность выпускных клапанов, подсоединив компрессорную головку к цилиндру 3 (рис. 8-13) емкостью 1 литр, как указано на схеме, при давлении 0,60… 0,65 МПа (6, 0.. 6,5 кгс / см2)… При этом перепад давления в баллоне не должен превышать 0,04 МПа (0,4 кгс / см2) в течение одной минуты.

Герметичность соединений проверяют мыльной водой при противодавлении воздуха 0,65 МПа (6,5 кгс / см2).

Перед установкой регулятора давления на компрессор его необходимо проверить, испытать и отрегулировать для работы в указанных пределах давления воздуха.

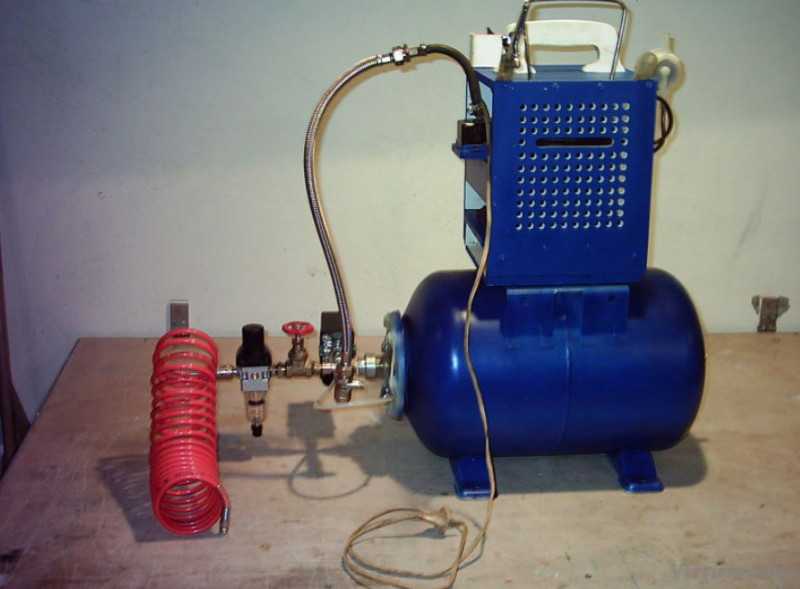

Компрессор из старого холодильника

Агрегат, изготовленный из узлов древнего холодильника, не станет уступать в работе компрессорам элитных производителей. Для его конструирования будут нужны:

• манометр,
• преобразователь ржавчины,
• компрессорный ресивер,
• переходники с резьбой,
• реле для качественного контроля силы давления потока в нашем компрессоре,
• фильтрующий топливный элемент под бензин,
• масло влагоотделяющий фильтр и его редуктор,
• двигатель, приводящий в движение установку,
• крестовина с резьбой 3/4 дюйма для водопроводов,
• переключатель на напряжение 220 В,
• герметик,
• двигательное масло марки 10W40,
• трубки из латуни,
• шланг для масла,
• простой шприц,
• доска потолще,
• краска по металлу,
• фильтрующий элемент системы питания для дизельного двигателя,
• мебельные колёсики,
• надфиль,
• шпильки, гаечки, шайбы,
• фум лента,
• автомобильные хомутики.

В качестве мотора может пригодиться компрессорная установка от раритетного совкового холодильника. Компрессор из холодильника на нашем примере — самое оптимальное решение. Он имеет одно отличное преимущество — реле пуска компрессора! Очень старые советские модели имеют преимущество перед заграничными конкурентами. Они способны нагнетать очень высокое давление. При сборке требуется тщательно удалить ржавчину из исполнительного блока.

Преобразователь ржавчины сможет выполнить качественную обработку компрессора и не допустить дальнейшего окисления. Это одновременно подготовит корпус рабочего двигателя к покраске. Затем переходят к смене масла. Ясное дело, что старый холодильник если и подвергался техническому обслуживанию, то очень давно. Это касается и замене в нём масла. Но у подобной ситуации есть и оправдание — система абсолютно полностью находится в изоляции от окружающей среды. Подойдёт полусинтетическое масло. Это современное смазочное вещество по своим свойствам не хуже масла для компрессоров. Оно замечательно справится с задачей — в нём много качественных и действенных присадок. На корпусе компрессора находим 3 трубочки: две из них являются открытыми, оставшаяся герметично запаяна. Подаём на компрессорную установку питание и определяем характер и направление передвижения воздушного потока. Лучше сразу записать или пометить втягивающий и выпускающий воздуховод.

Запаянная трубка нужна для смены масла. Её мы удаляем надфилем, сделав надпил по окружности трубки

Важно не допустить попадание металлической стружки внутрь компрессора. Отламываем трубку и сливаем полностью масло в ёмкость, которая позволит нам определить его объём

При помощи простого медицинского шприца вливаем полусинтетику, причём с большим объёмом, чем вылилось!

После заливки смазывающая система мотора подвергается заглушиванию. Подбирают подходящий винтик и герметизируют фум лентой. Следует помнить, что из выходной трубочки для воздуха иногда будет проникать масло в форме капелек. От этого спасёт масловлагоотделитель для компрессора. Сборку установки начинают с укрепления мотора с реле пуска на основании из дерева. Он должен быть в том же положении, что и на раме. От правильности установки и монтажа компрессора зависит правильность переключения рабочих режимов!

Как собрать нагнетатель воздуха

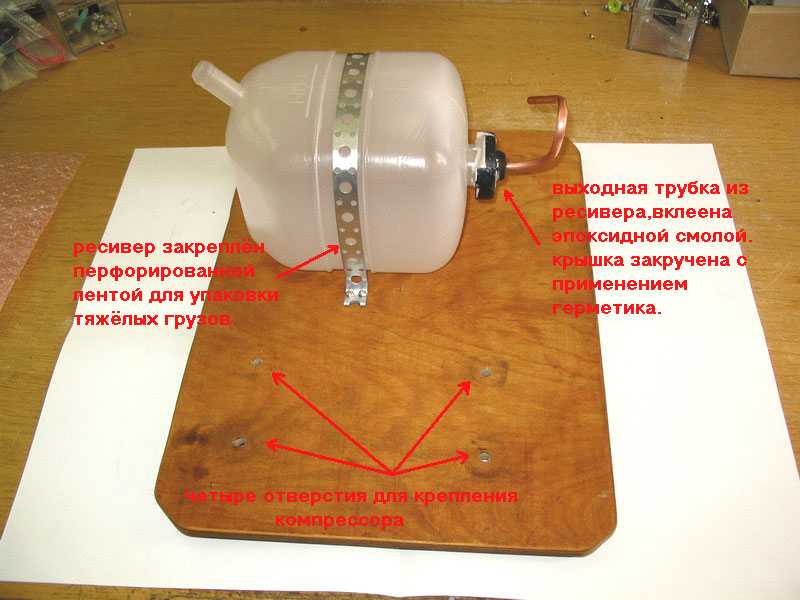

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя в качестве ресивера. Типовая схема сборки устройства представлена ниже.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

• Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
• На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

• Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
• С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
• Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая – регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй – с нагнетателем.
• Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Компрессор из старого холодильника

Извлечение компрессора из старого холодильника и его использование в рукодельном проекте может быть увлекательным и полезным занятием

Компрессоры являются важной частью холодильной техники, и использование их в других проектах может предоставить нам новые возможности и функциональность

Список материалов:

1. Старый холодильник
2. Набор инструментов (отвертки, пассатижи и т.д.)
3. Рукавицы и защитные очки
4. Компрессорные трубки и фитинги
5. Клей или термоусадочная трубка
6. Электрическая проводка и выключатель (при необходимости)
7. Резиновые прокладки и смазка для компрессора

Подготовка:

• Работайте в хорошо проветриваемом помещении или на открытом воздухе.
• Наденьте рукавицы и защитные очки для безопасности.
• Отключите холодильник от источника питания и вытащите его наружу или в хорошо освещенное помещение.

Извлечение компрессора:

Снимите заднюю крышку холодильника с помощью отвертки.
Отключите все соединения между компрессором и остальными частями холодильника, используя пассатижи или другие инструменты при необходимости.
Открепите компрессор от крепежных элементов, держа его с опорой для поддержки.
Осторожно выньте компрессор из холодильника.

Подготовка компрессора:

• Очистите компрессор от пыли и грязи с помощью сухой тряпки.
• Проверьте состояние компрессора и его работоспособность. Если обнаружены повреждения или проблемы, рекомендуется обратиться к специалисту.

Монтаж компрессора в рукодельном проекте:

• Решите, как вы хотите использовать компрессор в своем проекте (например, для создания вакуумной помпы или пневматической системы).
• Подготовьте компрессорные трубки и фитинги, необходимые для подключения компрессора к вашему проекту.
• Используя резиновые прокладки и смазку, установите компрессор и соедините его с вашим проектом.
• Если требуется электрическое подключение, подключите проводку и выключатель в соответствии с электрической схемой вашего проекта.

Тестирование и совет:

Перед началом использования убедитесь, что все соединения надежно закреплены и герметичны.
Проверьте работоспособность компрессора, включив его и наблюдая за его функционированием.
Будьте внимательны и соблюдайте меры предосторожности при работе с компрессором, особенно при использовании высокого давления или электричества.
