Нива шевроле успокоитель цепи признаки неисправности

Когда нужно менять успокоитель

Привод ГРМ в Шевроле Нива цепной. Между звездочками коленчатого и распределительного валов располагается цепь. Чтобы в процессе работы она не провисала, по бокам ее удерживают башмак натяжителя и успокоитель. Если хотя бы одна из этих деталей выйдет из строя – цепь начнет перескакивать через зубцы шестерни и бить по крышке блока цилиндров. Чаще всего страдает именно стопорная пластина, так как ей приходится выдерживать регулярную ударную нагрузку.

Есть два случая, когда стоит заменить эту деталь – она изношена или сильно повреждена. Понять, что узел работает неправильно, можно по признакам:

• металлический стук цепи при переменных нагрузках – вы можете услышать звон и лязг;
• стук в передней верхней части двигателя при работе;
• потеря мощности двигателя, которая особенно чувствуется при нажатии на педаль акселератора.

Не стоит ждать, когда мотор заклинит – замените успокоитель сразу же после появления тревожных симптомов. Эти признаки появляются из-за того, что цепь без этой опорного элемента становится нестабильной, она болтается и недостаточно натягивается. Если оставить поломку без внимания, может последовать обрыв цепи и заклинивание мотора из-за изгиба пальцев клапанов.

Как выставить на Шевроле Нива инжектор (с фото)

1. Автомобиль устанавливается на смотровую яму. Под задние колёса подкладываются противооткатные башмаки, включается ручной тормоз.
2. Капот автомобиля открывается, откручивается и извлекается вентилятор. Радиатор также откручивается и аккуратно отодвигается в сторону (охлаждающую жидкость оттуда сливать необязательно).
3. Открывается доступ к клапанной крышке двигателя. Её крепления откручиваются рожковым ключом, затем она аккуратно снимается. Появляется доступ к цепи ГРМ и верхней звёздочке распредвала. Шкив вала вращается специальным ключом до тех пор, пока метка на звёздочке распредвала не совместится с выступом на корпусе ГРМ.

Метка на корпусе ГРМ совмещена с меткой на звёздочке распредвала

Натяжительные ролик извлечен, цепь можно снимать

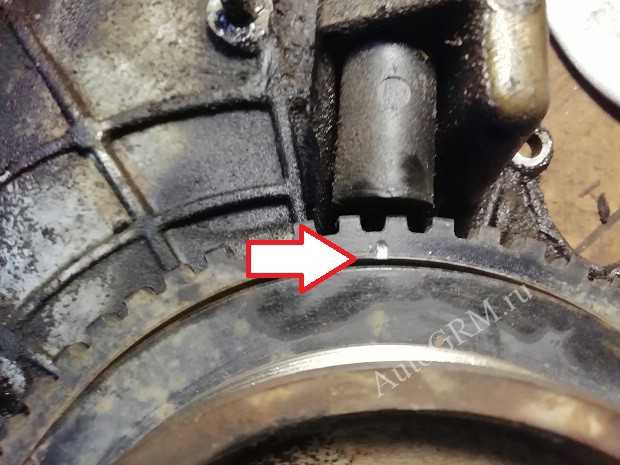

Метка на звёздочке коленвала точно совмещена с сердечником ДПКВ

Как выбрать запасную часть

Для работы вам потребуется купить новый успокоитель, который для Шевроле Нива выпускается из разных материалов:

Традиционную металлическую запчасть автолюбители выбирают за устойчивость к нагрузкам и износу. Лучшим вариантом среди комплектующих из прочных металлов является тот, при котором рабочая поверхность выполнена из полимеров

При выборе обратите внимание, что слой из вулканизированной резины должен плотно прилегать к металлу, чтобы его нельзя было снять острым предметом. Недостаток этого варианта в том, что при поломке тяжелые металлические части успокоителя могут разлететься и испортить двигатель.
Пластиковая комплектующая обладает лишь одним недостатком – ее нужно менять чаще металлической

Она менее устойчива к износу. У этого варианта есть явные преимущества: при поломке пластик крошится на мелкие кусочки и не повреждает двигатель из-за малого их веса, по размеру такой успокоитель немного больше металлического, что увеличивает площадь его соприкосновения с цепью. Особенности конструкции пластиковой комплектующей позволяют сократить колебания цепи и снизить ударную нагрузку, поэтому служить она будет не меньше, чем классическая.

Успокоитель

Еще одним немаловажным элементом в этой системе является успокоитель цепи Нива Шевроле, который предотвращает появления эффекта резонанса. Данная система состоит из следующих элементов:

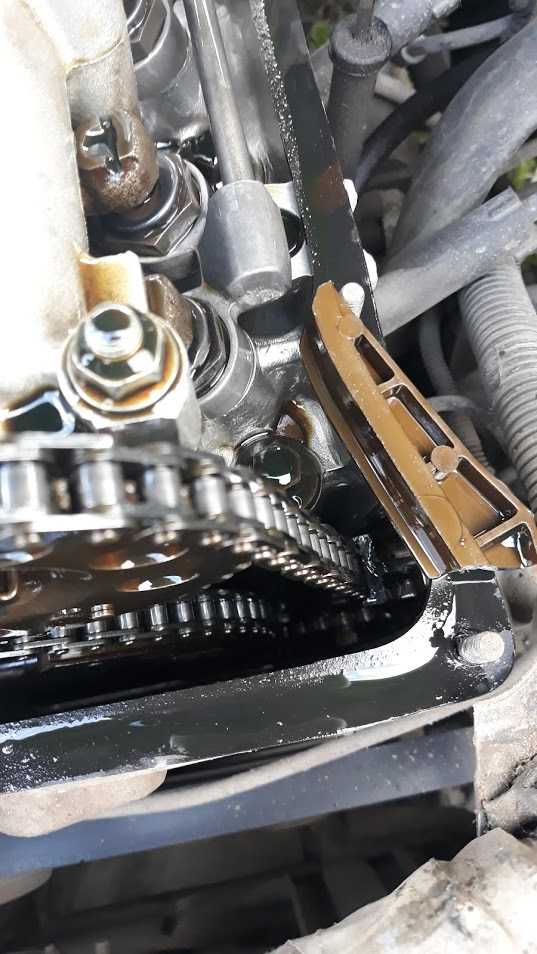

Успокоитель находится внутри головки блока с передней стороны и крепится к ней при помощи двух болтов. В случае если он повредился или износился то появляются колебания, которые могут привести к тому что перескочит цепь и тем самым повредит мотор.

Замена

Для замены понадобится торцевой ключ на десять и отвертка. Когда инструмент готов, проделываем следующие этапы:

1. У ГБЦ снимаем крышку
2. Демонтируем натяжитель цепи привода распредвала
3. Не отсоединяя от цепи снимаем звёздочку с флаца распределительного вала
4. Начиная с нижнего болта выворачиваем два крепящих болта
5. Закрепляем цепь вместе со звездочкой и снимаем успокоитель. Во время снятия его желательно придерживать чтобы он не упал в масляный поддон
6. Производим осмотр и если на ней имеются повреждения меняем на новый успокоитель.

7. Берем новую деталь и устанавливаем на место в обратном порядке

Приобретать новый элемент необходимо именно такой же который стоял ранее, так как в моделях которые выпускались раньше может стоять успокоитель другой формы.

Подводя итого всему выше написанному можно сделать вывод что для проведения данных работ не нужно обладать особыми знаниями и иметь специальный инструмент, поэтому при необходимости следуя всем вышеперечисленным инструкциям все работы можно проделать самостоятельно.

голоса

Рейтинг статьи

Порядок замены цепи грм нива 21214 инжектор

Логично, что потребуется новая запчасть. Секрет выбора — в проверке качества. Нужно положить ее на ладонь плашмя и посмотреть на провисание. Если оно составляет больше 1 см, то нужно искать другую деталь. Дополнительно докупается натяжитель, набор прокладок и сальников, успокоители. Далее после открывается капот, отключается аккумулятор и меняется деталь по следующему порядку:

1. Снять воздушный фильтр, отключить электрические приводы, патрубок и трос воздушной заслонки (и отодвинуть). Снять защиту поддона.
2. Снять вентилятор, валик помпы и ремень генератора.
3. Снять пробку клапанов и отвернуть винт звездочки распределительного вала.
4. Открутить гайку храповика.
5. Прокрутить коленвал до совпадения метки с маркером на кожухе ДВС (обязательно должны совпасть метки на звездочках распредвала и подшипниках).
6. Снять моторный кожух и успокоитель.
7. Ослабить винт крепления насоса.
8. Извлечь магистраль ММ, датчик давления и натяжитель.
9. Снять шестеренку распредвала и затем цепь ГРМ.
10. Заменить сальники на новые.
11. Смазать цепь ГРМ.
12. Надеть в указанном порядке: шестерня коленвала, масляного насоса, распредвала (обязательно следить за совпадением меток).
13. Закрепить натяжитель, тщательно затянув гайки.
14. Зафиксировать звездочки.
15. Проконтролировать совпадение меток, провернув вал вправо.
16. Надеть ремень генератора и в дальнейшем собрать все элементы в обратном порядке.

Какой срок службы цепей по регламенту ТО и периодичность замены

В среднем цепная передача ГРМ служит от 200 до 350 тыс. км пробега авто. Показатель варьируется в зависимости от стиля езды водителя и качества применяемого моторного масла, которым смазываются звенья и шестерни. Зависит от него и работа гидравлического натяжителя.

Однорядный цепной привод автомобилей Opel

В противовес немецким брендам, двухрядные приводы корейских малолитражек от производителей KIA и Hyundai работают на удивление мало. Нередко отмечались случаи растяжения и замены цепей при пробеге 60—90 тыс. км на моделях Hyundai Solaris (на Украине — Hyundai Accent) и KIA Ceed, что сравнимо с ресурсом ремней ГРМ. Отсюда и рекомендации по срокам замены цепной передачи:

На корейских малолитражных авто необходимо прислушиваться и проверять состояние привода начиная с 60 тыс. км пробега. При хорошем исходе замена производится в интервале 120—150 тыс

км.
То же касается однорядных цепей, устанавливаемых на многих европейских машинах эконом-класса, например, Peugeot, Opel и малых дизелях от Audi.
Двухрядным передачам других марок авто следует уделять внимание спустя 150 тыс. км, периодически проверяя их состояние

Замена производится по мере износа, но в среднем — не ранее 200 тыс. км.

Чтобы избежать неприятностей, связанных с поломками привода ГРМ, нужно внимательно изучить инструкцию по эксплуатации авто и рекомендации производителя по обслуживанию конкретного автомобиля.

Последствия несвоевременной замены

Часто причиной ремонта становится несовершенство конструкции гидронатяжителя. Чтобы этого избежать, многие проводят замену натяжителя цепи Шевроле Нива с гидравлического на механический. В остальном, эксплуатация цепи ГРМ дольше положенного срока может привести к нарушению нормальной работы двигателя, а в запущенных случаях и к его капитальному ремонту.

Повышенный функциональный ресурс узлов и несложная замена позволяют регулярно заменять механизм ГРМ самостоятельно. В сочетании с качественным маслом это значительно продлит жизнь мотора до капиталки, а автовладельцу сэкономит деньги и нервы.

Быстрая замена цепи ГРМ на Шевроле Нива

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

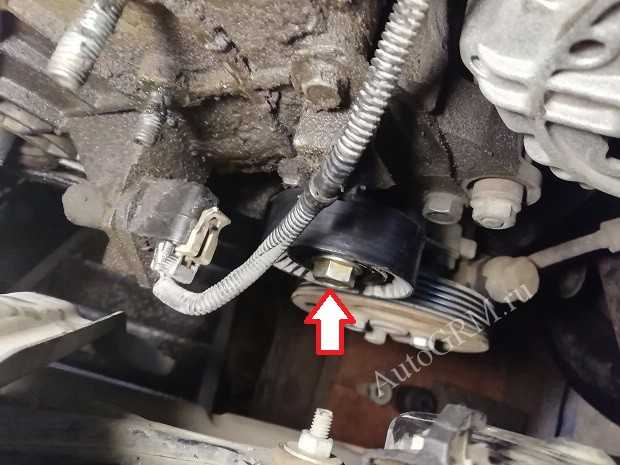

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

Откручиваем обводной ролик.

Демонтируем усилительную пластину.

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

Выставляем верхнею мертвую точку. Шпонка на коленвале должна встать на против метки на блоке.

Метка на звездочки распредвала на против отлива корпуса распредвала.

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.

Крепление трубки осуществляется полым болтом с двух сторон проложены медные шайбы. Не потеряйте их.

Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.

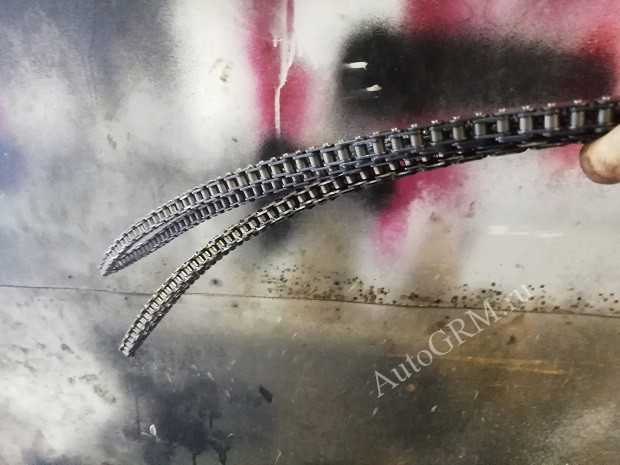

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.

Новый комплект ГРМ.

Устанавливаем на место цепь, успокоитель и башмак натяжителя. Натягиваем цепь от руки и проверяем совпадение меток.

Что бы после установки передней крышки ГРМ нам было удобно проконтролировать метки, находим на шкиве коленвала заводскую метку и отмечаем ее белым маркером. Эта метка в ВМТ должна быть на против центра датчика коленвала.

Ставим переднею крышку, шкив коленвала и натяжитель. Проверяем еще раз метки. Устанавливаем все снятые детали в порядке обратном снятию. Заливаем жидкости, заводим мотор инаслаждаемся.

голоса

Рейтинг статьи

Замена успокоителя цепи привода распределительного вала Niva Chevrolet

Успокоитель расположен внутри передней части головки блока слева и прикреплен к ней снаружи двумя болтами. При износе или повреждении успокоителя на некоторых режимах работы двигателя могут возникнуть резонансные колебания ведущей ветви цепи, что может привести к перескакиванию цепи на зубьях звездочки распределительного вала и к серьезному повреждению

двигателя. Вам потребуются: отвертка, ключ (желательно торцовый) «на 10».

Снимите натяжитель цепи привода распределительного вала (см. «Замена натяжителя цепи привода распределительного вала»).

Зубилом отгибаем край стопорной шайбы болта крепления звездочки распределительного вала (для наглядности шланги отводящего патрубка рубашки охлаждения отсоединены).

Накидным ключом «на 17» отворачиваем болт крепления звездочки распределительного вала

Снимаем болт вместе с шайбами.

Для ослабления натяжения цепи отворачиваем гайки крепления гидравлического натяжителя к головке блока цилиндров

При этом трубку гидропривода натяжителя не размыкаем.

Чтобы цепь не перескочила, привязываем ее к звездочке и снимаем звездочку с цепью с распределительного вала (см. «Проверка и установка фаз газораспределения по меткам»).

Чтобы цепь не перескочила, привязываем ее к звездочке и снимаем звездочку с цепью с распределительного вала.

Накидным ключом «на 10» отворачиваем два болта (одинаковой длины) крепления успокоителя цепи к головке блока цилиндров.

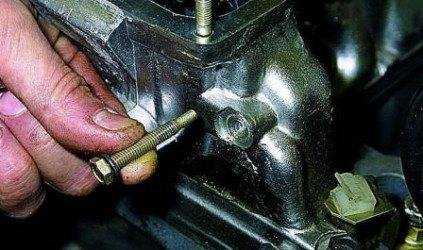

Болт имеет цилиндрический хвостовик для центровки в отверстии успокоителя

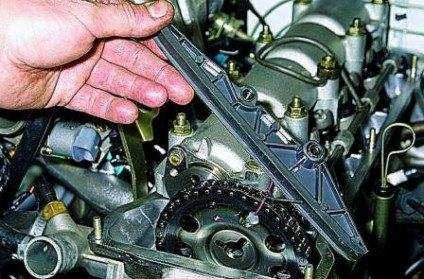

При снятии успокоителя надежно удерживайте его рукой, иначе упавший в масляный поддон успокоитель будет очень трудно извлечь.

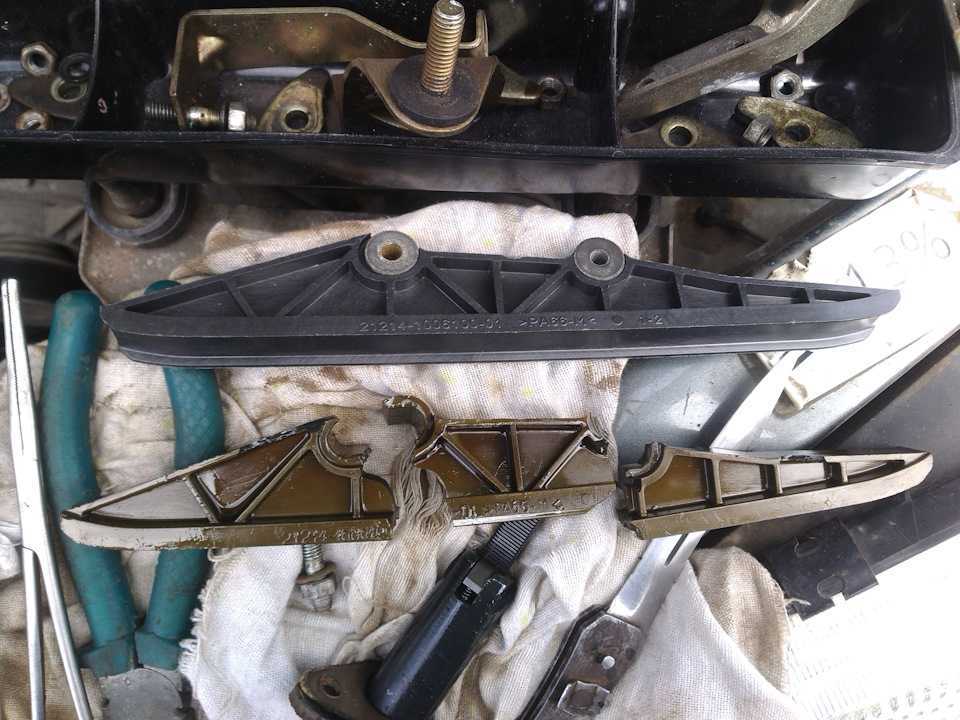

Осмотрите снятый успокоитель.

Если на его рабочей поверхности есть глубокая выработка от цепи и сколы или на корпусе успокоителя есть трещины и обломы, замените успокоитель.

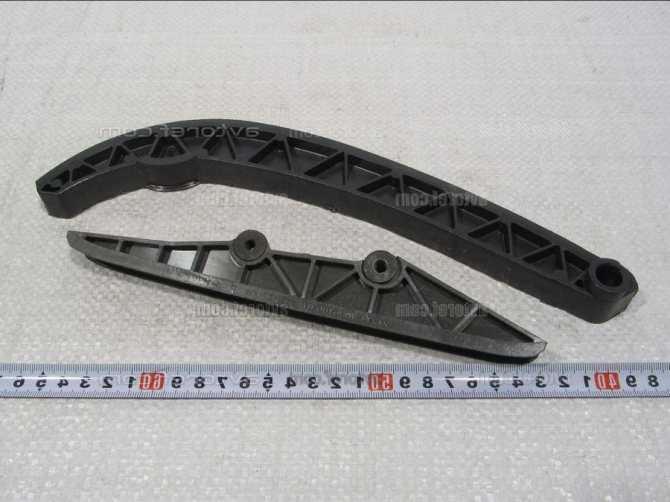

Обратите внимание на оригинальную форму успокоителя – он отличается от успокоителей, ранее применявшихся на двигателях ВАЗ. Приобретайте точно такой же успокоитель

Приобретайте точно такой же успокоитель

Приобретайте точно такой же успокоитель

Устанавливайте новый успокоитель в порядке, обратном снятию.

Установите ранее снятые детали в обратном порядке.

Как проверить гидронатяжитель цепи нива шевроле?

Механический натяжитель цепи. Это первая «тюнинговая» деталь, которая должна быть установлена в автомобиле семейства нива. Двигатель 60хх годов прошлого века, с масляным насосом который рассчитан гонять масло на двигателе 1.2л, не превышающим порог оборотов в 4000 об.мин. Что делают конструкторы АвтоТАЗа. Они на маленький бедненький масляный насосик вешают гидронатяжитель цепи и еще чтобы было совсем не скучно 8 гидроопор. Что имеем в результате? Маленького пушного северного зверька, который совсем близко подкрался. В России неплохо получаются танки и ракеты, но все что «конструктора» вносят в конструкцию двигателя фиат, он отторгает. Несколько вариантов того, с чем я встречался:

• холодная погода, около 20 градусов мороза, заводится двигатель. Моторное масло холодное и густое. Жутко гремит цепь и наконец то перескакивает на 6 зубов (как показало вскрытие), занавес для двигателя опустился.
• нормальная погода. На холостых оборотах «свистят» гидрики «журчит» цепь, просто элементарно не хватает давления масла.
• внедорожные условия. Машина боком на горе, масло отливает от маслоприемника. Первый на очереди, кому его не хватает – гидронатяжитель и гидроопоры. Движок начинает издавать предсмертные хрюкания.

Замена гидравлического натяжителя цепи на Нивах

Рассекающие отечественные дороги “Нивки” нового образца, известные нам больше, как Шевроле Нива, унаследовали вышеупомянутую болезнь от своего старшего собрата, ВАЗ 21214, который, в свою очередь, теперь гордо называется Lada 4×4. Но не так страшна проблема, как ее описание. Для того, чтобы сохранять силовой агрегат в исправном состоянии, достаточно всегда держать руку на его пульсе: прислушиваться к посторонним звукам, регулярно проводить ТО после 60-100 тыс. километров пробега и не пускать проблему на самотек.

Обращаем ваше внимание, что простая замена отработанного гидронатяжителя ВАЗ 21214 на новый — не есть правильный выход из сложившейся ситуации. Как минимум, необходимо поменять цепь ГРМ, которая явно находится в критическом состоянии, одноразовые резиновые уплотнительные прокладки в виде колечек и сальники

И, если замена такого простого устройства, как гидронатяжитель, не представляет особых проблем на ВАЗ 21214, то что касается цепи ГРМ — это уже повод для отдельной статьи

И, если замена такого простого устройства, как гидронатяжитель, не представляет особых проблем на ВАЗ 21214, то что касается цепи ГРМ — это уже повод для отдельной статьи.

Деталь, предназначенная для регулирования натяжения цепи в автомобиле Нива Шевроле, называется гидронатяжителем ГРМ (газораспределительного механизма). В системе ГРМ Нивы Шевроле гидронатяжитель выполняет очень важную функцию, поэтому работа двигателя без такой детали попросту невозможна. С течением времени эксплуатации автомобиля всем его деталям свойственно изнашиваться.

Вращающиеся части автомобилей особенно часто изнашиваются, ослабляются, растягиваются и ломаются. К такой детали относится цепь ГРМ, которая растягивается с течением времени и изнашивается. Растяжение цепи — это нормальное явление, но его необходимо устранять. Именно для устранения растяжения цепи устанавливается в систему ГРМ гидронатяжитель. Он имеет свойство снашивания, которое обнаруживается путем ослабления цепи до половины зуба звездочки.

1 – корпус натяжителя; 2 – клапанный узел; 3 – шарик обратного клапана; 4 – ограничительный штифт; 5 – плунжер натяжителя; 6 – ограничитель объема; 7 – пружина плунжера; В – рабочая полость; С – паз установочный; Д – отверстие; Е – резервная полость.

Масло из системы смазки по трубке 3 (см. рис. 2-11) поступает в полость «Е» (рис. 2- 46) натяжителя, далее через отверстие «Д» и клапанный узел 2 попадает в рабочую полость «В» и давит на плунжер 5. В корпусе 1 натяжителя имеется отверстие диаметром в 1мм для стравливания воздуха из полости «Е».

Диаметральный зазор между корпусом 1 и плунжером 2 должен быть 0,018–0,024 мм и измеряется как разность максимального замеренного диаметра плунжера 2 и минимального замеренного диаметра корпуса 1.

При ремонте корпус натяжителя и плунжер составляют пару, в которой замена одной детали другой после подбора зазора не допускается. Плунжер 2 должен без заедания перемещаться в корпусе 1 на величину хода равную 16 мм.

При установке на двигатель натяжитель должен быть свободен от масла, штифт 4 не должен выступать из корпуса.

Как видно на рисунке, устройство имеет цилиндрическую форму, снаружи закручивается крышкой с маленьким отверстием, через которое поступает масло. Внутри устройства находится маленький шарик и пружинка, что обеспечивает свободное поступление масла в одном направлении и не выпусканию его в обратном.

Внутри корпуса устройства имеется цилиндр с кольцами. На стенках корпуса изнутри нанесены спиральные насечки, имеющие наклонную форму. Когда цепь ослабляется, поршень под давлением в корпусе смещается до определенной насечки на стенке корпуса. Когда натяжение произошло, то насечки корпуса не пускают поршень принять свое первоначальное положение. Осуществляется за счет зацепления колец поршня с односторонними насечками. Так функционирует устройство натяжения.

Основные признаки неисправностей цепи ГРМ

Начнем с того, что замену цепи ГРМ на многих авто необходимо проводить каждые 80-100 тыс. километров пробега, однако на практике замена может быть необходима и раньше. Замена ГРМ Нива Шевроне не является исключением

Важно обращать внимание на определенные признаки, указывающие на возможные проблемы с цепью

В процессе эксплуатации металлические звенья цепи ГРМ от постоянных нагрузок растягиваются. Как следствие, происходит сбой в работе ГРМ, который приводит к следующему:

• появление рывков при движении автомобиля;
• перегревание антифриза;
• нестабильность в работе ДВС;
• запуск двигателя затруднен; и т.д.

Неправильное газораспределение сильно влияет на работу ДВС автомобиля. Если вовремя не устранить проблему, двигатель может полностью выйти из строя, а это уже сложный и дорогостоящий капремонт. Определить, насколько изношена цепь, можно визуально, разобрав двигатель.

Также после разборки визуально можно выявить смещение меток фаз газораспределения относительно друг друга (в одном случае, при достаточно большом смещении и растяжении, цепь меняют. Это необходимо, если натяжитель цепи Нива не справляется со своей задачей.

Замена успокоителя цепи привода распределительного вала Chevrolet Niva — АвтоВызов

Демонтаж детали Гайку храповика отверните, после чего снимите шкив коленвала. Вернуться Устанавливаем новые детали Сначала меняем лобовой сальник коленвала.

РЕМОНТ ОБСЛУЖИВАНИЕ ЭКСПЛУАТАЦИЯ АВТОМОБИЛЕЙ Шевроле Шевроле Нива. Chevrolet Chevrolet-Niva. Замена успокоителя цепи привода распределительного вала.

Проверните шкив коленвала, совместите метки на нем и передней крышке двигателя, а затем — метку шестерни распредвала и корпуса подшипников. Пластиковая деталь имеет свои преимущества.

При выборе детали необходимо обратить внимание на надежность крепления верхнего рабочего слоя успокоителя к его стальному основанию. Сдвигаем их в сторону

Но не так страшна проблема, как ее описание.

Для того, чтобы сохранять силовой агрегат в исправном состоянии, достаточно всегда держать руку на его пульсе: Если путем замены одного гидронатяжителя на новый решить проблему посторонних шумов не удалось — можно решиться на установку устройства механического образца. Зайдя на автомобильные форумы по ВАЗ , можно удивиться, как люди практически в один голос отдают свое предпочтение механике.

Но это не значит, что вам надо брать обязательно именно его, среди механики есть очень много достойных предложений, да и стоят они не так уж и дорого. Чтобы удлинить изделие для Шевроле Нива — достаточно просто наварить дополнительную втулку на плунжер.

Это может привести к перескакиванию звеньев на зубьях звездочки распредвала и к преждевременной поломке двигателя автомобиля. Если слышен стук в передней верхней части двигателя и металлический звук гремящей цепи при переменных нагрузках, значит, деталь вышла из строя и требует замены.

Быстрая замена цепи ГРМ на Шевроле Нива

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

Откручиваем обводной ролик.

Демонтируем усилительную пластину.

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

Выставляем верхнею мертвую точку. Шпонка на коленвале должна встать на против метки на блоке.

Метка на звездочки распредвала на против отлива корпуса распредвала.

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.

Крепление трубки осуществляется полым болтом с двух сторон проложены медные шайбы. Не потеряйте их.

Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.

Новый комплект ГРМ.

Устанавливаем на место цепь, успокоитель и башмак натяжителя. Натягиваем цепь от руки и проверяем совпадение меток.

Что бы после установки передней крышки ГРМ нам было удобно проконтролировать метки, находим на шкиве коленвала заводскую метку и отмечаем ее белым маркером. Эта метка в ВМТ должна быть на против центра датчика коленвала.

Ставим переднею крышку, шкив коленвала и натяжитель. Проверяем еще раз метки. Устанавливаем все снятые детали в порядке обратном снятию. Заливаем жидкости, заводим мотор инаслаждаемся.

Цепь ГРМ

Если во время работы двигателя присутствует звонкий звук, который напоминает работы дизельного мотора, то скорей всего требуется замена цепи ГРМ Нива Шевроле.

Замена

Если вовремя не произвести замену то она во время движения может порваться. Для замены делаем следующие:

1. Устанавливаем машину на яму
2. Демонтируется защита мотора с пыльником
3. Поднимаем ручной тормоз, под колеса желательно подложить специальные подпорки
4. Сливаем тосол и демонтируем радиатор и вентилятор
5. От крышки клапанов и патрубков отсоединяем аккуратно трос акселератора, идущий к воздушному фильтру
6. Датчик коленчатого вала снимаем, ослабеваем болты которые крепят генератор
7. Отодвинув генератор снимаем ремень
8. Откручиваем несколько болтов благодаря которым крепится насос водяной, после чего снимаем его
9. Демонтируем натяжной и обходной ролик ремня
10. Снимаем все мешающие патрубки
11. Накрываем головку цилиндров чтобы в него не попал мусор
12. Открутив болты крепления извлекаем шестерню распределительного вала
13. Снимаем масляную трубку вместе с гидронатяжителем
14. Извлекаем цепь и все шестерни масляного насоса, коленчатого и распределительного вала
15. Берем новый сальник и устанавливаем его на крышку ГРМ

Установка

Когда цепь ГРМ Нива Шероле и все необходимы элементы системы сняты, нужно правильно установить и настроить новые детали, для этого нужно:

1. Берем болт крепления и устанавливаем на башмак
2. Проверяем чтобы башмак находился в неподвижном состояние после чего затягиваем болт
3. Новые шестерни устанавливаем на свое место таким образом чтобы они совпадали с имеющимися метками
4. Производим установку фиксатора, если по каким либо причинам он не садится на свое место,подпиливаем его напильником

Перед установкой цепи, ее нужно смазать моторным маслом, после чего ее можно одевать на своем место следующим образом:

1. Вначале на шестерню коленчатого вала
2. После этого на масляный насос
3. И в завершение на распределительный вал

Для обеспечения лучшей работы и фиксации данного механизма в нем предусмотрены специальные метки ГРМ Нива Шевроле

Если вовремя установки цепи их не брать во внимание то это может привести к тому что система газораспределения рассинхронизируется и повысится износ деталей

Регулировка по меткам производится в несколько этапов:

1. Подготавливается весь необходимый инструмент
2. Автомобиль устанавливается на яму
3. Отключается вентилятор и откручивается крепление радиатора
4. Снимаем крышку клапанов

Когда все подготовительные этапы проделаны делается следующая регулировка:

1. Вращаем коленвал пока не совпадут метки подшипника и распредвала. Если цепь установлена правильно то имеющиеся метки на крышке цепи и коленвале будут совпадать. В случае если они не совпадают, регулируем положение фаз
2. Что бы произвести такую регулировку у стопорной шайбы разжимаем крепление, после этого ключом на 13 снимаем шайбу вместе со звездочкой распредвала
3. Выставляем первую передачу для того чтобы не прокручивался болт который крепит шестеренку коленвала. Выкручиваем болт крепления и стопорную шайбу
4. Демонтируем натяжитель.
5. Тянем цепь на себя и снимаем со звездочки
6. Что бы произвести ее регулировку перемещаем ее на один зуб
7. Начинаем проворачивать коленчатый вал до тех пор пока не совпадут выемки
8. Устанавливаем стопорную шайбу. Наживляем болт в место для крепления, но при этом не затягиваем
9. Вращаем коленчатый вал и проверяем совпадают ли метки. Если они совпали то работу можно считать завершённой

Важно чтобы метки совпадали как можно точнее, так как от этого будет зависеть правильность и стабильность работы двигателя

Цепь ГРМ

Если во время работы двигателя присутствует звонкий звук, который напоминает работы дизельного мотора, то скорей всего требуется замена цепи ГРМ Нива Шевроле.

Замена

Если вовремя не произвести замену то она во время движения может порваться. Для замены делаем следующие:

1. Устанавливаем машину на яму
2. Демонтируется защита мотора с пыльником
3. Поднимаем ручной тормоз, под колеса желательно подложить специальные подпорки
4. Сливаем тосол и демонтируем радиатор и вентилятор
5. От крышки клапанов и патрубков отсоединяем аккуратно трос акселератора, идущий к воздушному фильтру
6. Датчик коленчатого вала снимаем, ослабеваем болты которые крепят генератор
7. Отодвинув генератор снимаем ремень
8. Откручиваем несколько болтов благодаря которым крепится насос водяной, после чего снимаем его
9. Демонтируем натяжной и обходной ролик ремня
10. Снимаем все мешающие патрубки
11. Накрываем головку цилиндров чтобы в него не попал мусор
12. Открутив болты крепления извлекаем шестерню распределительного вала
13. Снимаем масляную трубку вместе с гидронатяжителем
14. Извлекаем цепь и все шестерни масляного насоса, коленчатого и распределительного вала
15. Берем новый сальник и устанавливаем его на крышку ГРМ

Установка

Когда цепь ГРМ Нива Шероле и все необходимы элементы системы сняты, нужно правильно установить и настроить новые детали, для этого нужно:

1. Берем болт крепления и устанавливаем на башмак
2. Проверяем чтобы башмак находился в неподвижном состояние после чего затягиваем болт
3. Новые шестерни устанавливаем на свое место таким образом чтобы они совпадали с имеющимися метками
4. Производим установку фиксатора, если по каким либо причинам он не садится на свое место,подпиливаем его напильником

Перед установкой цепи, ее нужно смазать моторным маслом, после чего ее можно одевать на своем место следующим образом:

1. Вначале на шестерню коленчатого вала
2. После этого на масляный насос
3. И в завершение на распределительный вал

Для обеспечения лучшей работы и фиксации данного механизма в нем предусмотрены специальные метки ГРМ Нива Шевроле

Если вовремя установки цепи их не брать во внимание то это может привести к тому что система газораспределения рассинхронизируется и повысится износ деталей

Регулировка по меткам производится в несколько этапов:

1. Подготавливается весь необходимый инструмент
2. Автомобиль устанавливается на яму
3. Отключается вентилятор и откручивается крепление радиатора
4. Снимаем крышку клапанов

Когда все подготовительные этапы проделаны делается следующая регулировка:

1. Вращаем коленвал пока не совпадут метки подшипника и распредвала. Если цепь установлена правильно то имеющиеся метки на крышке цепи и коленвале будут совпадать. В случае если они не совпадают, регулируем положение фаз
2. Что бы произвести такую регулировку у стопорной шайбы разжимаем крепление, после этого ключом на 13 снимаем шайбу вместе со звездочкой распредвала
3. Выставляем первую передачу для того чтобы не прокручивался болт который крепит шестеренку коленвала. Выкручиваем болт крепления и стопорную шайбу
4. Демонтируем натяжитель.
5. Тянем цепь на себя и снимаем со звездочки
6. Что бы произвести ее регулировку перемещаем ее на один зуб
7. Начинаем проворачивать коленчатый вал до тех пор пока не совпадут выемки
8. Устанавливаем стопорную шайбу. Наживляем болт в место для крепления, но при этом не затягиваем
9. Вращаем коленчатый вал и проверяем совпадают ли метки. Если они совпали то работу можно считать завершённой

Важно чтобы метки совпадали как можно точнее, так как от этого будет зависеть правильность и стабильность работы двигателя
