Как заменить подсветку приборов?
МодераторCOLON Ekspluat
Как заменить подсветку приборов?
Сообщение deadmeat » Вс 16 апр, 2006 23:59
Сообщение Frontier » Пн 17 апр, 2006 00:29
Сообщение RomanV » Пн 17 апр, 2006 12:20
Сообщение deadmeat » Пн 17 апр, 2006 15:51
Сообщение Frontier » Пн 17 апр, 2006 16:19
Сообщение deadmeat » Пн 17 апр, 2006 16:35
Сообщение Frontier » Пн 17 апр, 2006 17:18
1кОм, а потом всю эту фиговину к патрону. Когда лампу выломаешь, увидишь, паяй вместо лампы. Только не забудь, что у диода есть + и -, если сразу не загорится, надо его наоборот поставить. (Кстати как у меня на фотке диоды в белом таком патрончике, там уже резистор есть внутри, они на 12В. Я такие в Кунцево брал.
Сообщение deadmeat » Пн 17 апр, 2006 19:32
Сообщение Mycraft » Пн 17 апр, 2006 19:54
Сообщение Frontier » Пн 17 апр, 2006 21:12
Источник
Как заменить лампочки на панели приборов вашего Опель Астра
Перед тем, как начать, обратите внимание: это стандартная процедура для Opel Astra, помните, что она может немного отличаться в зависимости от года выпуска и конкретной модели. Для получения более подробной информации мы рекомендуем вам обратиться к руководству пользователя вашего автомобиля.Во-первых, вам нужно освободить достаточно места, чтобы можно было разобрать крышка приборной панели вашего Opel Astra
Для этого необходимо максимально опустить руль, благодаря небольшому регулировочному рычагу, расположенному сбоку. Как только рулевое колесо опущено до упора, вам нужно будет удалить два зажима или винта в верхней части приборной панели. Если это винты, возьмите отвертку. Если это не так, вы можете отсоединить его вручную.На втором этапе вы сняли переднюю часть приборной панели, но все еще соединены кабелями. Отсоедините их аккуратно, чтобы ничего не порезать. Это электрически отключит приборную панель вашего Opel Astra и позволит вам получить доступ к лампам.Третий шаг, вы внезапно получаете доступ к несколько лампочек расположенная перед вами, передняя часть приборной панели вам больше не мешает. Тщательно подберите маленькие волдыри, обычно черные или красные. Вы сможете увидеть их нить и, таким образом, узнать, мертвы ли они.Небольшое предупреждение, в котором говорится, что мы рекомендуем вам заменить их все, потому что, если одна из них подскочила, вполне вероятно, что другие подпрыгнут в следующие недели, поэтому воспользуйтесь возможностью, чтобы установить только новые лампы.Четвертый шаг: после завершения работы с лампочками установите на место защитную крышку приборной панели и снова подключите все кабели
Осторожно закрепите его или затяните винты, и готово!Последний шаг, попробуйте включить свой Opel Astra, если загорится приборная панель, все готово! В противном случае, если он по-прежнему не работает, вот несколько советов о том, как найти и заменить предохранители в вашем Opel Astra, потому что возможно, что один из них неисправен, и поэтому освещение больше не работает.Если случайно у вас возникла проблема с другими лампами на вашем Opel Astra, мы приглашаем вас ознакомиться со следующей статьей, которая поможет вам сделать правильный выбор лампы для вашего автомобиля:– Как выбрать лампу на моем Opel Astra
На Астре Джей в комплектации с цветным дисплеем возможно изменить тему оформления со стандартной бело-синей на черную карбоновую, красную, или любую другую по вашему желанию.
Устанавливаются все темы оформления согласно описанной схеме:
— делаем апгрейд навигации с Navi-600 на Navi-900 (обязательно!) — скачиваем понравившуюся тему, разархивируем и получаем папку dnl — форматируем флешку в формате FAT32 и записываем на нее папку dnl — извлекаем флешку через «Безопасное извлечение устройства» ( не полностью записанная прошивка или неправильно извлеченная может привести к «кирпичу» ) — идем в машину, вставляем флешку и соглашаемся на прошивку. Прогресс прошивки не всегда может доходить до 100 %, но в конце появится надпись «Обновление завершено». При завершении прошивки система с предупреждением о перезагрузке уходит туда, но самостоятельно не загружается, как правило. Нажимаем кнопку включения, головное устройство загрузится и секунд через 15 снова перегружается, на этот раз самостоятельно. Если хотите поставить отображение только ночной (или только дневной) темы, нажимаем CONFIG — Настройки дисплея — Ночной вид (Дневной вид)

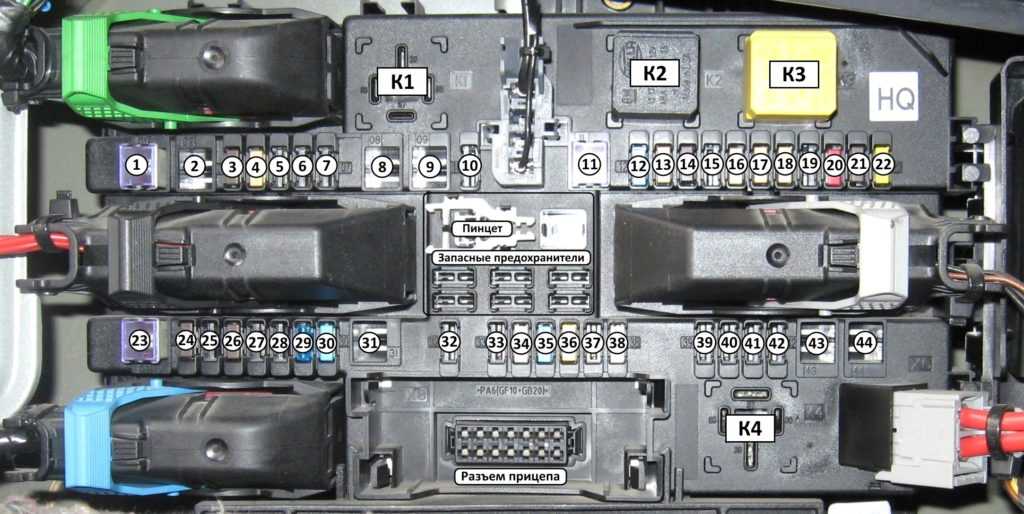

Блок в багажном отделении
Расположен за левой обшивкой салона.
Вариант 1
Схема
Обозначение
| 1 | 25/30А Электропривод управления передними стеклоподъемниками |
| 2 | Не используется |
| 3 | 7,5А Комбинация приборов |
| 4 | 5А Обогрев/ кондиционер/ климат-контроль (HVAC) |
| 5 | 7,5А Подушки безопасности |
| 6 | Не используется |
| 7 | Не используется |
| 8 | Не используется |
| 9 | Не используется |
| 10 | Не используется |
| 11 | 25А Обогрев заднего стекла (стекла окна двери задка) |
| 12 | 15А Стеклоочиститель окна двери задка |
| 13 | 5А Система помощи при парковке |
| 14 | 7,5А Система кондиционирования воздуха |
| 15 | Не используется |
| 16 | 5А Система опознавания занятости сиденья/ система Open-Start |
| 17 | 5А Датчик дождя/ датчик качества воздуха/ система контроля давления в шинах/ внутреннее зеркало заднего вида |
| 18 | 5А Приборы /переключатели |
| 19 | Не используется |
| 20 | 10А Система динамического управления амортизаторами (CDC) |
| 21 | 7,5А Обогрев наружных зеркал заднего вида |
| 22 | 25А Верхний люк |
| 23 | 25/30А Электро стеклоподъемники задних дверей |
| 24 | 7,5А Диагностический разъем |
| 25 | Не используется |
| 26 | 7,5А Электропривод складывания наружных зеркал |
| 27 | 5А Ультразвуковой датчик, система противоугонной сигнализации |
| 28 | Не используется |
| 29 | 15А Прикуриватель, передняя розетка |
| 30 | 10А Задняя розетка для подключения дополнительных электроприборов |
| 31 | Не используется |
| 32 | Система Open & Start |
| 33 | Не используется |
| 34 | 25А Верхний люк |
| 35 | 10А Задняя розетка для подключения дополнительных электроприборов |
| 36 | 20А Розетка тягово – сцепного устройства |
| 37 | 5А Освещение салона |
| 38 | 30А Центральный замок, вывод «30» |
| 39 | 15А Обогрев левого переднего сиденья |
| 40 | 15А Обогрев правого переднего сиденья |
| 41 | Не используется |
| 42 | Не используется |
| 43 | Не используется |
| 44 | Не используется |
- K2 (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6)
- K3 (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
- K4 (K2_X131) Реле — вывод 15a (на FR39, FR40)
Вариант 2
Схема
Расшифровка схемы
| F50 | 10А Кондиционер AC (на реле K5) |
| F51 | 15А Противотуманные фары (передние) (на реле K39) |
| F52 | 15А Дополнительное гнездо (задний прикуриватель) ACS |
| F53 | 7.5A Обогрев зеркал |
| F54 | 30А Стеклоподъемники передние FHF |
| F55 | 30А Стеклоподъемники задние FHR |
| F56 | 7.5A Задние фонари (на K71), Замок без ручки (на K24D) |
| K5 | Реле — компрессор, кондиционер (FE33, F50) |
| K24D | Реле мертвой блокировки (F56) |
| K39 | Реле — противотуманная фара, передняя (F51) |
| K56 | Реле — стеклоочиститель, заднее окно (FE31, FE33) |
| K71 | Реле – фонарь заднего хода (F56, FE33) |
Полный пересвет салона
Описание: Обвесы и прочие штуки изменяющие внешний/внутренний вид машины.Модератор: Maguk
randolf » 13.01.2012, 16:13
KIT » 13.01.2012, 16:30
Нафаня » 13.01.2012, 18:34
Demon_86reg » 13.01.2012, 18:55
Tarantino » 13.01.2012, 18:55
Необычно
Дим, родной цвет везде оранжевый.
Demon_86reg » 13.01.2012, 19:02
Tarantino , ну я то не знаал.
Добавлено спустя 5 минут 28 секунд: randolf , сколько с пояльником возился?
randolf » 14.01.2012, 07:26
Нафаня » 14.01.2012, 09:48
Wooga » 14.01.2012, 19:12
randolf » 14.01.2012, 21:00
Wooga , покупал тут Промэлектроника, торговая компания, ООО РадиокомМалыгина, 84Электронные компоненты, Светотехника, Контрольно-измерительные приборы (КИПиА), Электротехническая продукция, Электроинструмент(3452) 75-38-44(3452) 75-38-48 radiocom05@rambler.ru www.ooo-radiocom.ru
Диоды SMD 3528(Это большие которые), и 1206 (должны были быть, но мне давали другие, они больше, но в принципе подойдут.)Смотри если хочешь могу тебе сделать, опыт есть)) естественно за не бесплатно ))
Wooga » 15.01.2012, 10:33
randolf » 15.01.2012, 11:19
Wooga » 16.01.2012, 21:32
Wooga » 11.02.2012, 19:55
Corsar » 11.02.2012, 20:03
KIT » 11.02.2012, 20:12
Wooga » 11.02.2012, 20:26
Corsar » 11.02.2012, 20:35
Wooga » 12.02.2012, 07:33
randolf » 13.02.2012, 16:47
Mtf opel astra
Переработали в автомобиле и противотуманные фары, они имеют прямоугольный внешний вид, а улучшенная технология освещения позволила добиться максимального освещения трассы даже в самый густой туман. Это решение сказалось на характеристиках безопасности автомобиля. Как выставить зажигание на Оке Если автомобиль Ока не заводится с пересвет салона опель астра j раза, то необходимо верно выставить зажигание.
Также исправность зажигания оказывает влияние на потребление горючего и на общую динамичность автомобиля. Тест-драйв Ford Kuga: Обновленный в конце года кроссовер Ford Kuga не так давно получил еще и переднеприводную комплектацию, сделавшую его доступнее.
Тем не менее Kolesa. Ru рекомендуют использовать кроссоверы исключительно в полноприводных вариантах. Мы в очередной раз убедились пересвет салона опель астра j этом, протестировав рестайлинговый Ford K Системы охлаждения, отопления Система охлаждения двигателя 2 — Силовой агрегат 4 — Водяной насос 5 — Расширительный бачок 6 — Крышка с клапаном 8 — Перепускной шланг 9 — 5.
Системы охлаждения, отопления Система охлаждения двигателя 2 — Силовой агрегат 4 — Водяной насос 5 — Расширительный бачок 6 — Крышка с клапаном 8 — Перепускной шланг 9 пересвет салона опель астра j Пару слов хотелось бы сказать и о дорожном просвете, его достаточно для того, чтоб автомобиль смог покорить не только городскую трассу, но и легкое бездорожье.
Изменения коснулись и дисков, они увеличились в объеме до 17 дюймов и несколько изменили свой внешний вид. Что касается габаритных размеров, то в Opel Astraто у автомобиля немного изменилась высота посадки и уменьшилась длина.
Опель Астра Н Тест Драйв Видео
Отличительные особенности внешнего вида: В итоге авто имеет совершенно другой вид, в отличие от прошлых поколений; автомобиль отличается своей вместимостью вне зависимости от модификации, которую вы планируете приобрести; отказ от угловатости в дизайне позволил значительно улучшить динамические и скоростные характеристики транспортного средства; пересвет салона опель астра j просвет и колеса увеличенного диаметра позволяют авто использовать не только в условиях города, но и для покорения легкого бездорожья.
К слову, кажется так только по внешнему виду, в целом автомобиль практически пересвет салона опель астра j отличается от предыдущей модели. Так, производитель принял решение отказаться от множества элементов управления кондиционером и развлекательными системами, которые раньше были по всему салону.
Улучшился уровень комфорта в салоне, а также появилась функция управления комфортном и безопасностью. Так, сенсорный экран в постоянном режиме следит за состоянием дороги и поведением автомобиля. Как прокачать тормоза своими руками Хорошего времени суток, почетаемые автовладельцы! От всей души возлагаем надежды, что никому из вас не надо разъяснять, что такое и зачем предназначена тормозная система автомобиля. Что бы не говорилось в различных определениях о значении тормозов авто, мы с вами знаем одно — исправные тормоза автомобиля явля Какой антифриз заливать в Опель Корса д Снятие руля Опель корса д видео.
Снятие и установка монтажных блоков. Блок предохранителей Opel Corsa D Рассмотрены авт
Самостоятельное редактирование темы оформления
Можно самостоятельно отредактировать тему оформления, при этом все операции вы выполняете на свой страх и риск.
Тема оформления содержится в папке dnlbinsystemaditg__eeu10 (для Navi 600) или в папке dnlbinsystemaditg__mpu10 (для Navi 900)
Дневная тема оформления содержится в файле images22.uli
Ночная тема оформления содержится в файле images11.uli
Извлекаете программой GM_Res_Unpacker (см. ниже) файл *.uli и работаете в графическом редакторе над картинкой темы оформления. При желании можно взять стандартную тему оформления 480х240, и в любом графическом редакторе изменить цвета на те, которые нравятся именно вам! Зеленый, желтый, розовый — любой цвет можно применить! Можете наложить на тему любую понравившую вам картинку
Для разархивирования файлов *.uli и обратной архивации понадобится программы GM_Res_Unpacker.exe и GM_Res_Packer.exe соответственно — создается папка temp с файлами изображений, которые можно править, менять цвета и т.п., а потом обратно поместить в архив и установить тему оформления на автомобиль!
Также можно изменить шрифты . Желательно заменить указанные файлы шрифтов темы оформления — эти шрифты поуже стандартных, что позволяет уместить большее количество символов и в режиме навигации, и в режиме аудиопрослушивания.
Источник
Подсветка ручек открывания дверей в салоне Opel Astra H ( ЧАСТЬ 2 )
28441
402
41
00:09:32
21.04.2021
Это у же вторая часть видео по изготовлению плафонов ручек дверей, так как потерял вторую заготовку плафона на водительскую дверь. Первый вариант видео тут — 🤍
Дублирую текст описания из первой части:
«Простенький и бюджетный способ подключения подсветки ручек дверей к штатной проводке для подсветки. Жаба душит отдавать за оригинальный плафон по 2087 рублей (по состоянию заказа на 21 апреля 2021г).»
Каталожные номера оригинальных плафонов для подсветки ручек:
левая дверь — 2238752
правая дверь — 2238753
_
Компьютерная диагностика в Санкт-Петербурге:
Выявление и чистка ошибок, программирование дополнительных функций, установка круиз-контроля, карпас из магнитолы, пересвет салона и пр…
Пишите в Telegram — 🤍
Пересвет салона Opel Astra “H” Личный опыт
Пересвет салона Opel Astra “H” Личный опыт Подробнее
Пересвет салона Opel Astra H Подробнее
Пересвет Opel Astra GTC (присутствует ненормативная лексика) Подробнее
Astra H пересвет (часть 1) Подробнее
Astra H пересвет (часть 2) Подробнее
Пересвет салона Opel Astra H Подробнее
Стайлинг Opel astra H GTC! Подсветка решетки! Подсветка пола салона! Подробнее
Одна из функций Opel eye. Пересвет салона. Подробнее
OPEL ASTRA В МАКСИМАЛКЕ. Обзор салона (Opel Astra H) Подробнее
Пересвет Opel Astra gtc день 1 Подробнее
Пересвет салона Opel Astra H 2007 Подробнее
Личный опыт Чип-тюнинга Opel Astra h 1.6 (by motorsoft) Подробнее
Пересвет подсветки Опель астра h с желтой на белую Подробнее
Качественный свет в Opel Astra H Подробнее
Опель астра н Пересвет салона Подробнее
ШОК. ЧТО Я НАШЁЛ ДЛЯ ОПЕЛЬ АСТРА (OPEL ASTRA) НА АЛИЭКСПРЕСС Подробнее
Бюджетная реставрация кнопок на руле Opel Astra H Подробнее
Пересвет Opel Astra gtc день 2 Подробнее
Opel Astra H разборка панели приборов Подробнее
Opel Astra H Пересвет панели приборов Подробнее

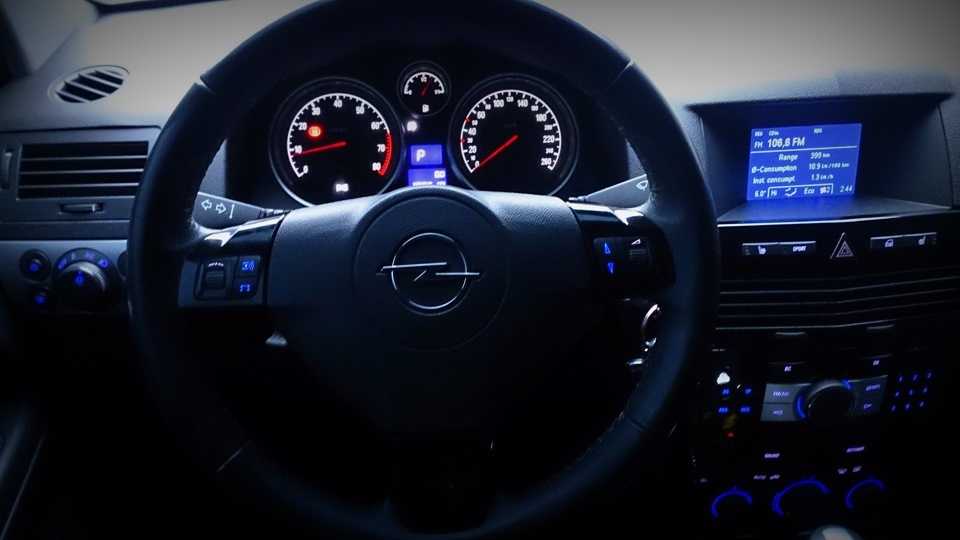

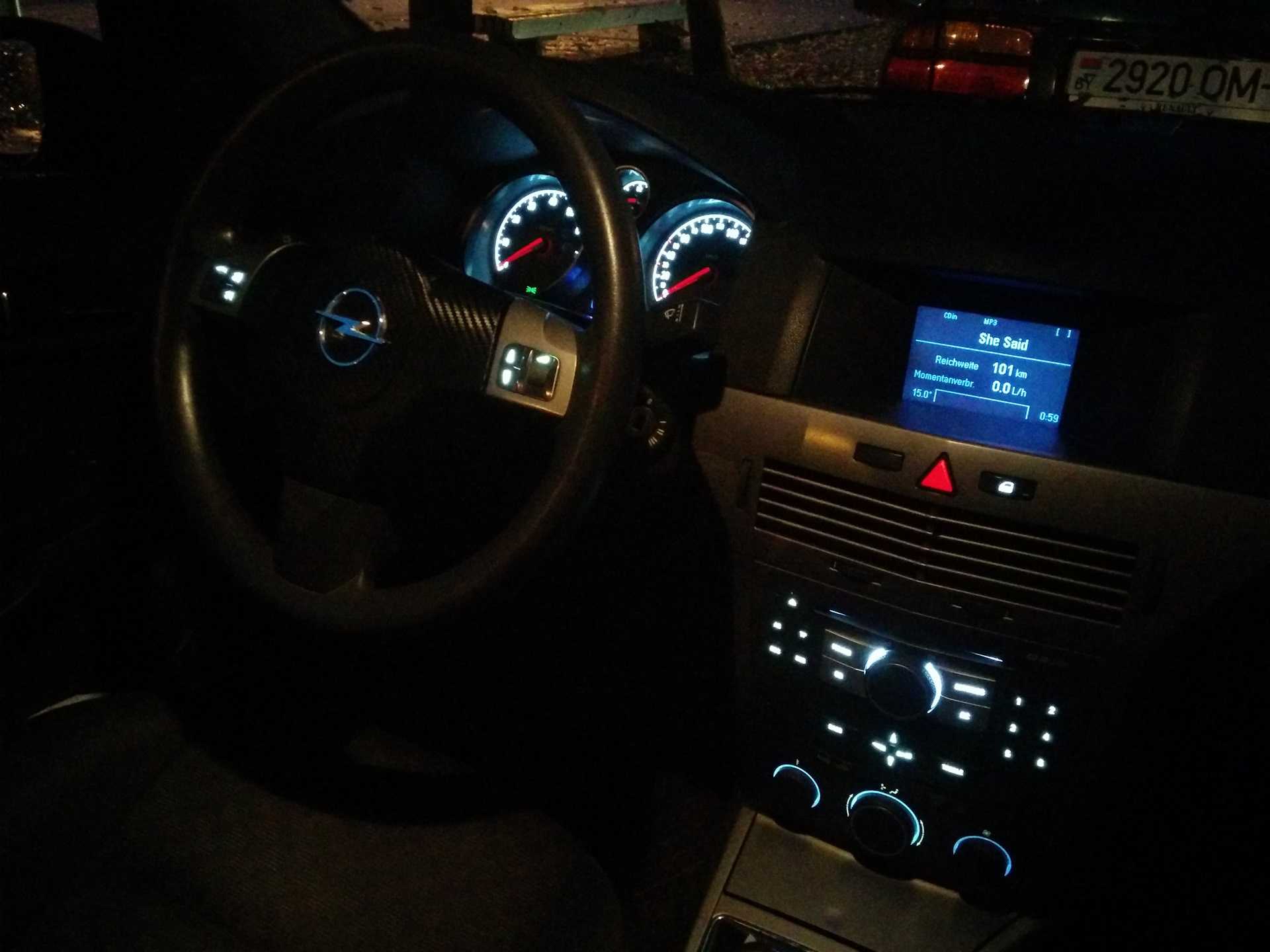

Пересвет салона опель астра н
18.06.2018 admin Комментарии Нет комментариев
Последнюю неделю я был занят уничтожением желтого света в салоне астры. Не то чтобы я ненавистник желтого света, — просто я не люблю автомобиль «как у всех».Вообщем начитавшись гору материала:www.astra-h.ru/podsvetka_panel.htmlнемного инфы у драйвовчан, им огромное спасибо за БЖ и консультации: Poluno4nik, igor53cml , Alex-klg, filsteyzi — кстати тут очень подробно.Ну вообщем приступим. В арсенале у нас 70 светодиодов 3528 «холодный белый» из светодиодной ленты(в дело ушло 54), 20 светодиодов 3528 «синий» из светодиодной ленты RGB(в дело ушло 10), 10 светодиодов 1206 «белый» (в дело ушло 9), 2 диода на длинных ногах «холодный белый» и один «синий», — это для подсветки кнопок плафона.
Начнем с блока света:

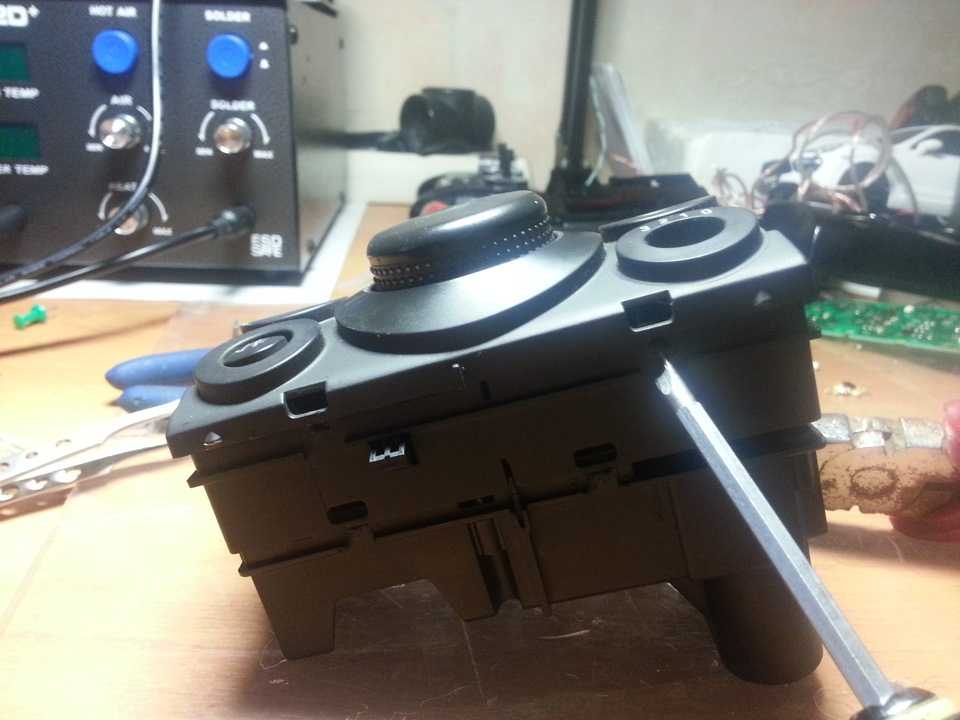

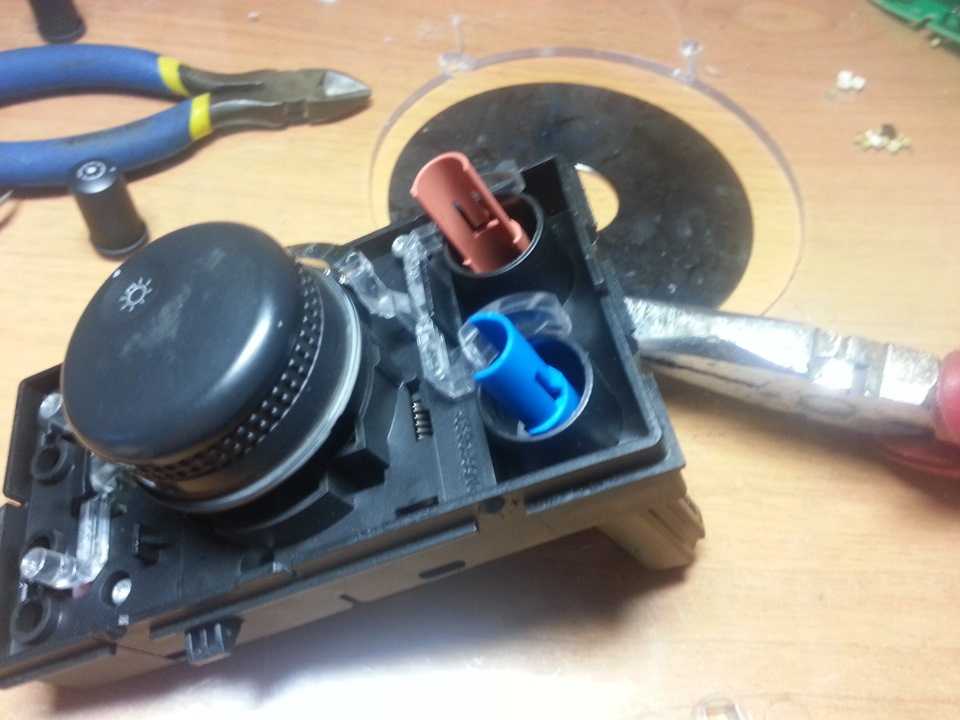

разбираем блок света.

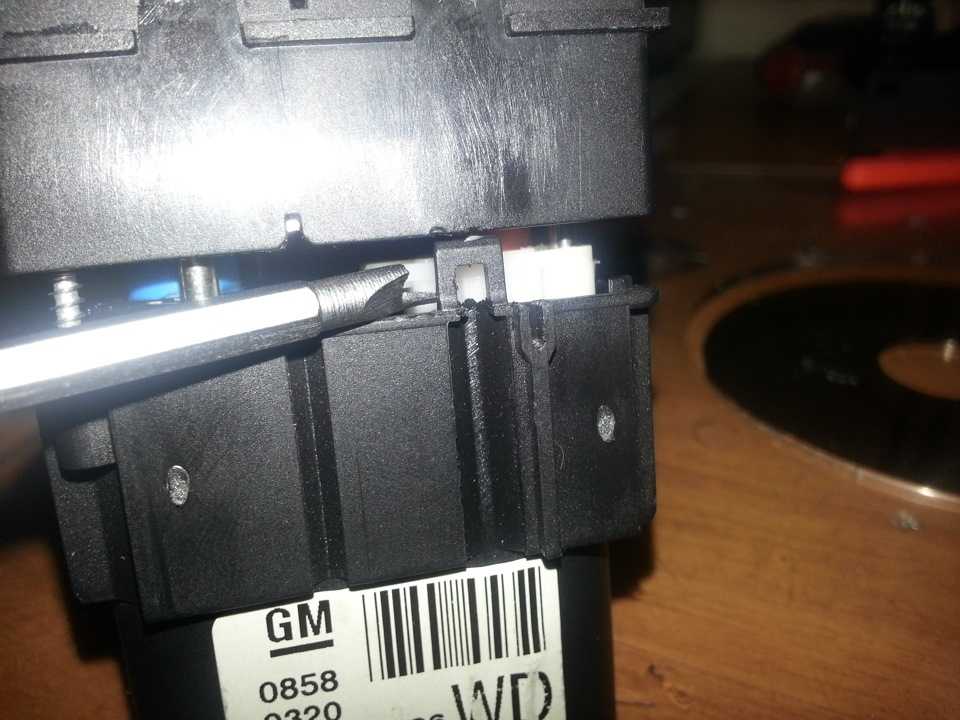

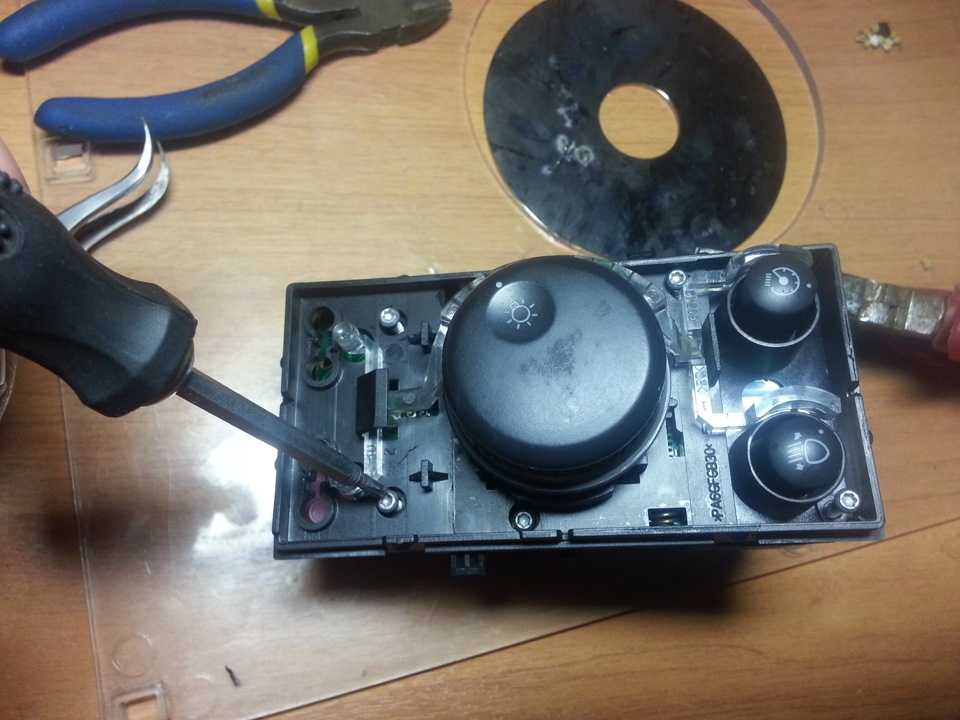

разбираем блок света. выкручиваем торкс-винты
разбираем блок света. после можно отстегнуть нижнюю крышку

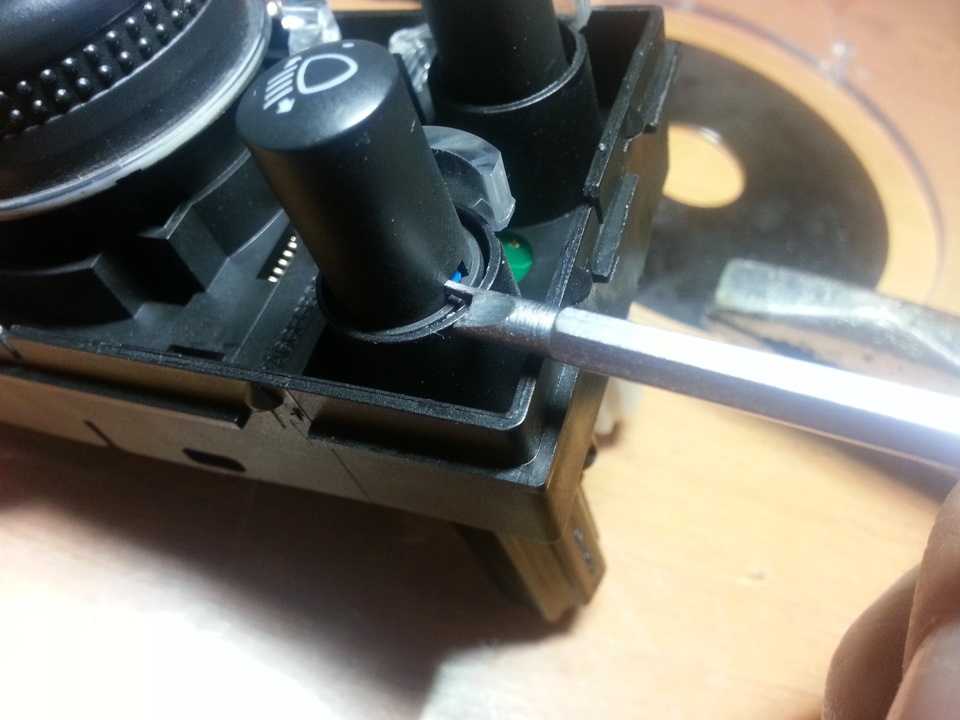

разбираем блок света. отсоединяем кнопки
разбираем блок света. не сломать крепления
разбираем блок света.

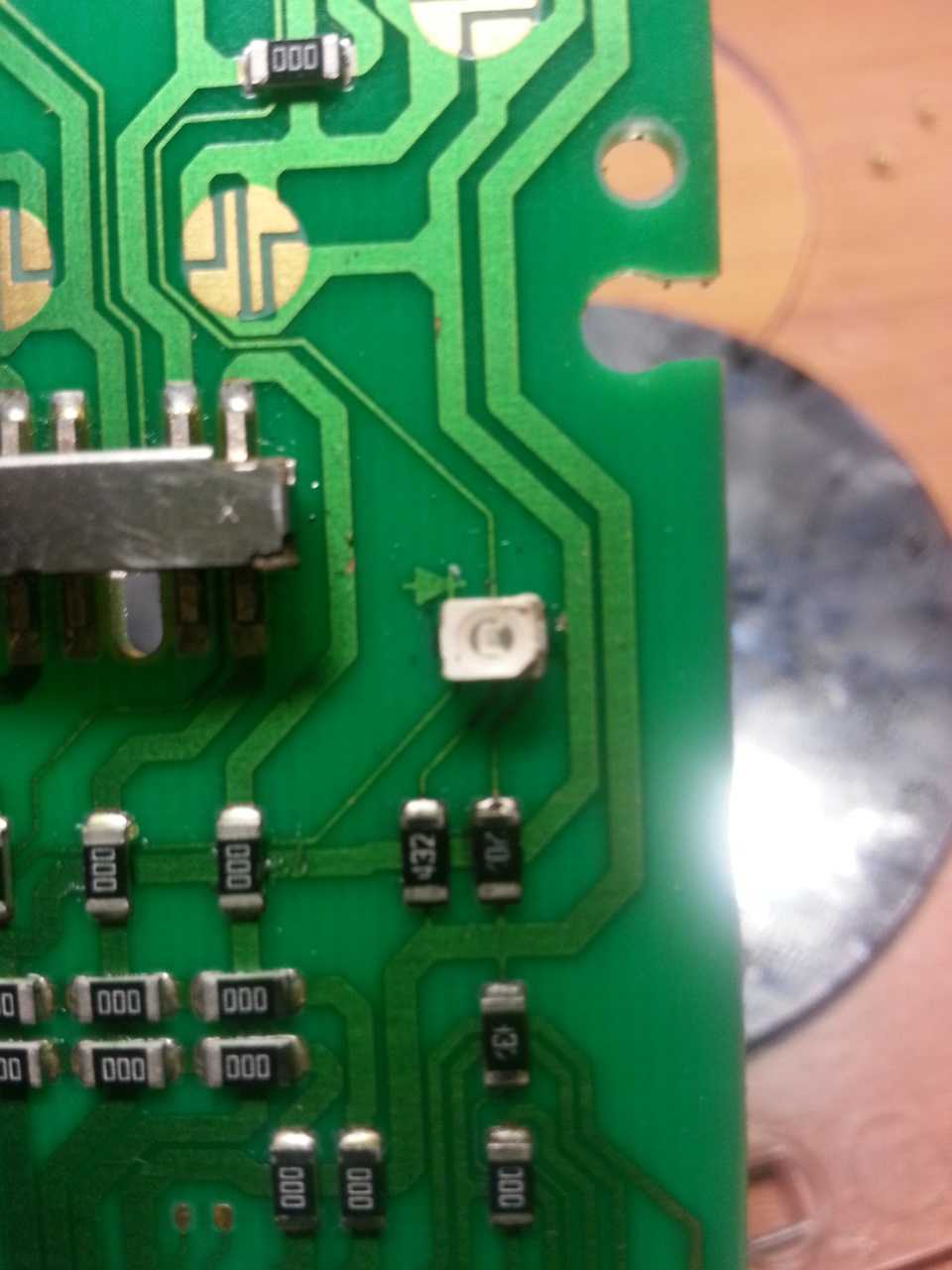

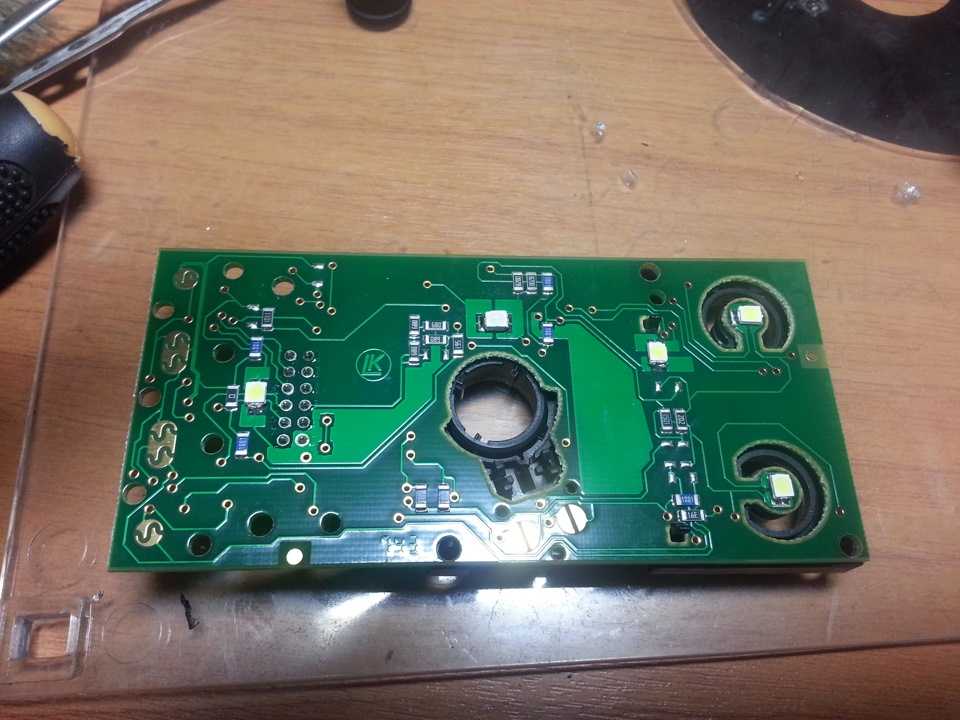

плата блока света. 5 светодиодов 3528(4 белых и один синий на крутилку)

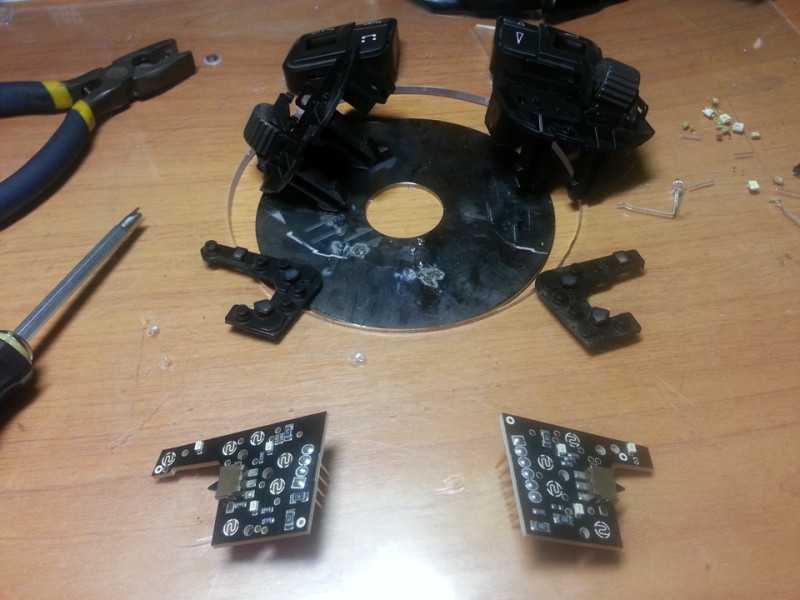

Далее кнопки руля:
вытащить кнопки не составит труда, откручиваем винт-торекс снизу и вытягиваем кнопки из руля.
конпки руля. тут 3528 не подходят.
кнопки руля. 6 светодиодов 1206
Используем все те же 3528 в моем случае 5 на левый и один на правый
не забывайте соблюдать полярность.

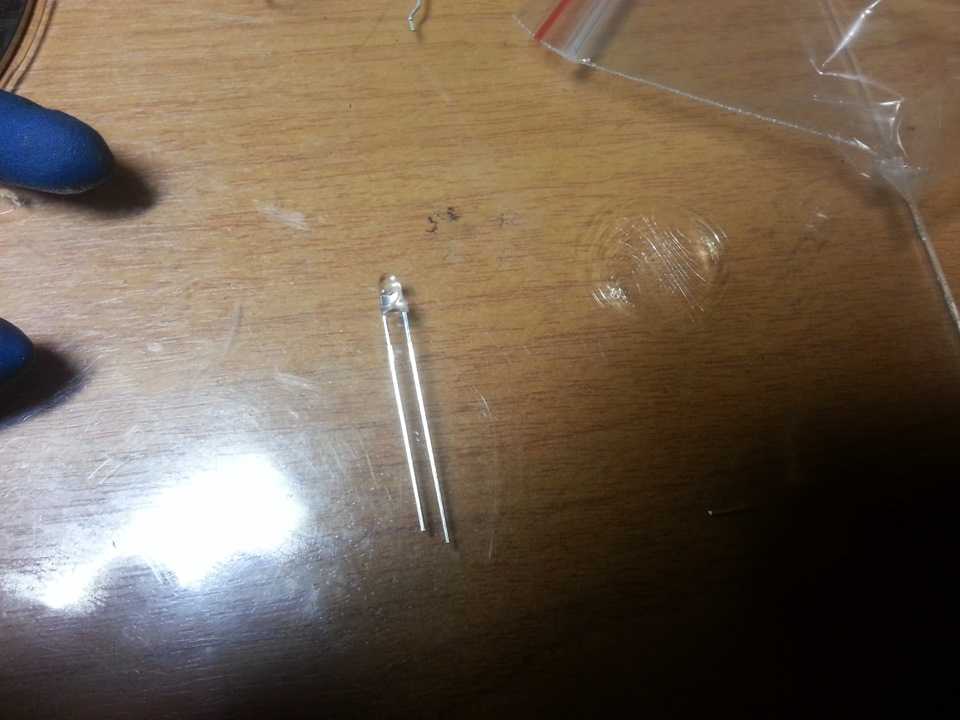

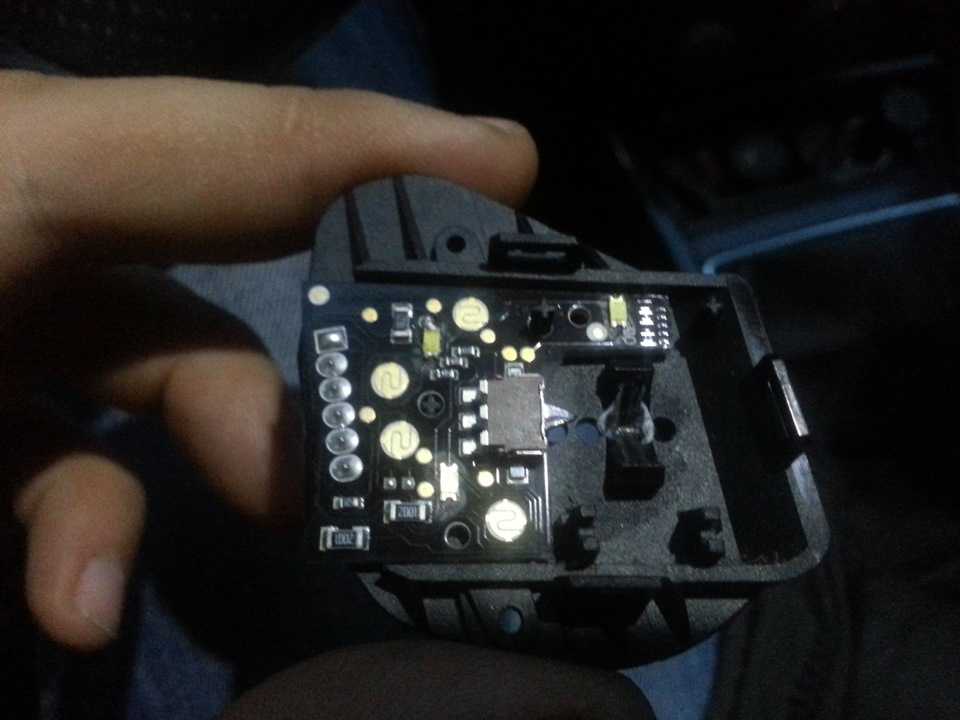

такие диоды необходимы для подсветки кнопок плафона. 3 штуки(короткая нога минус, длинная плюс)

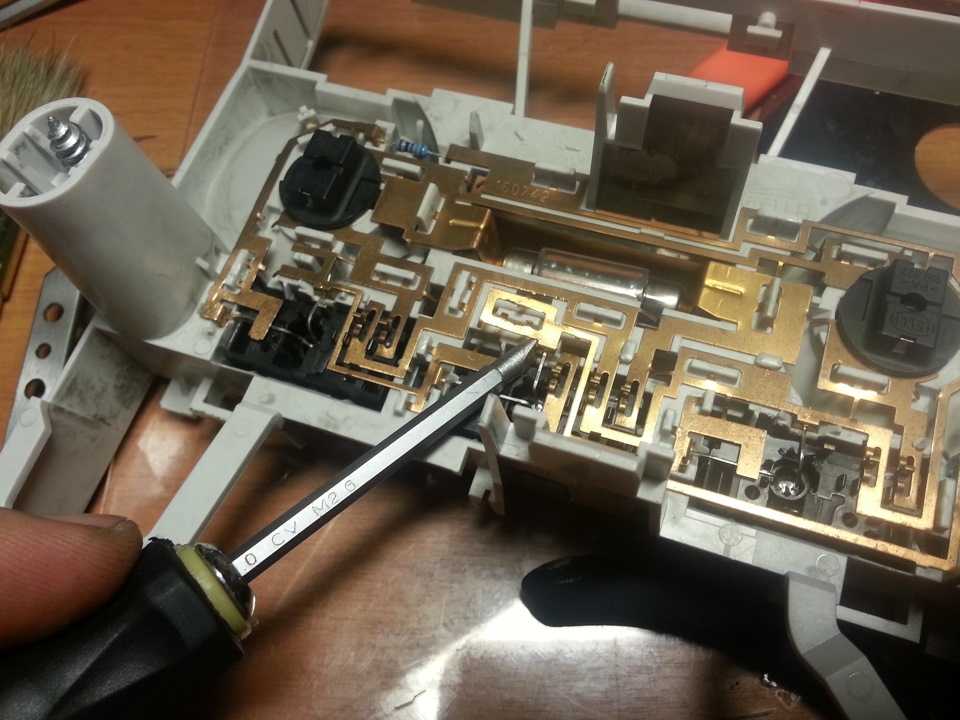

в плафоне никакой пайки. Все решает плоская отвертка.

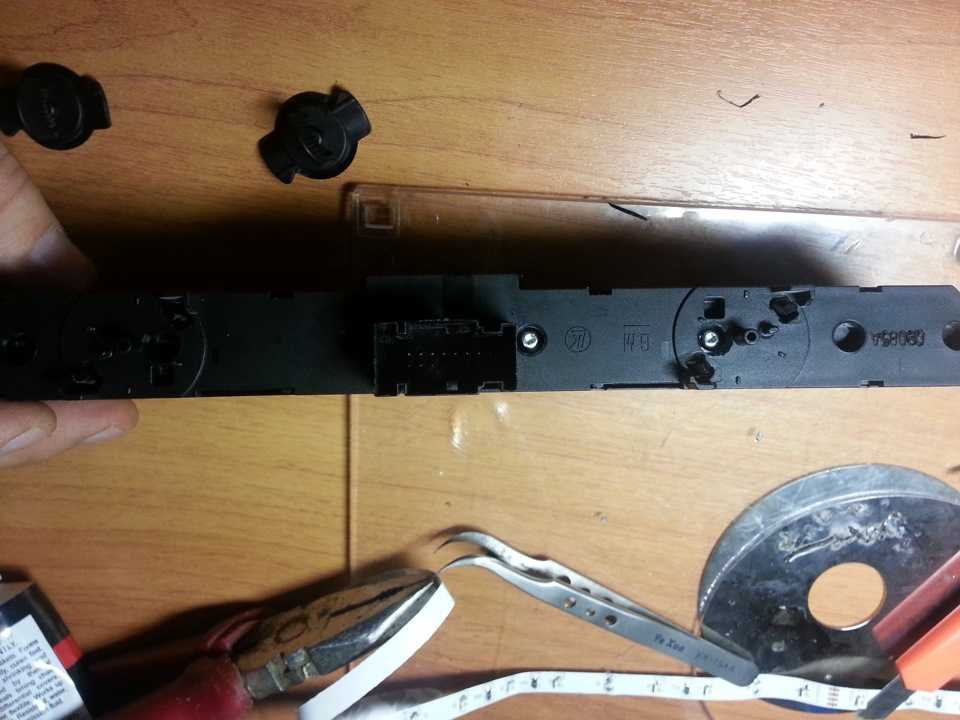

Центральный блок с кнопкой аварийки:
в моем блоке кроме аварийки и закрытия цз нет ничего.

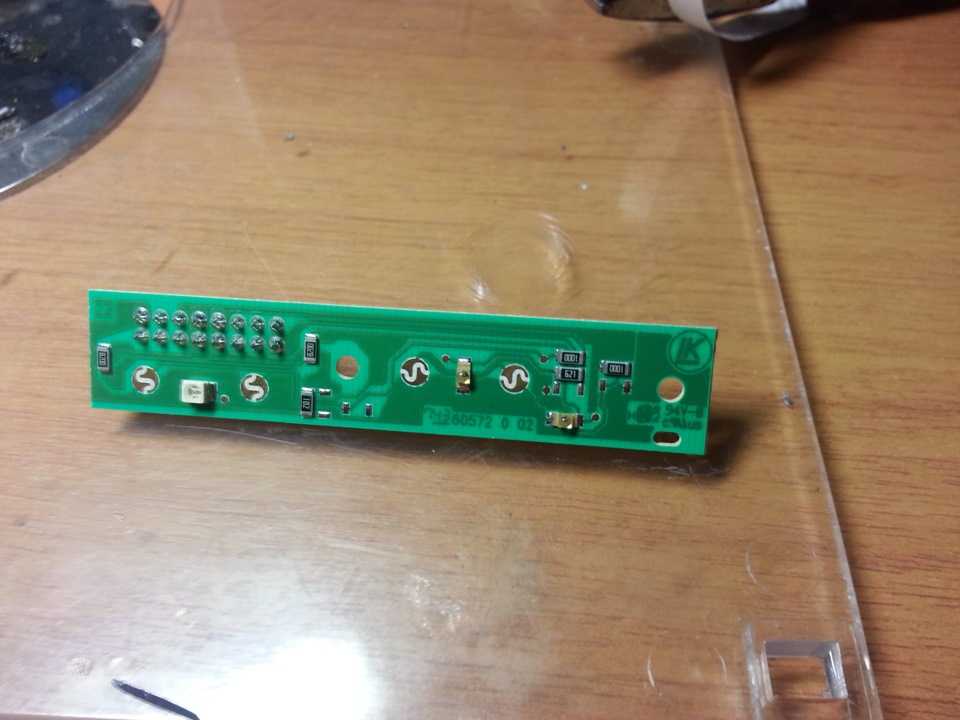

меняем один 3528 на подсветку кнопки

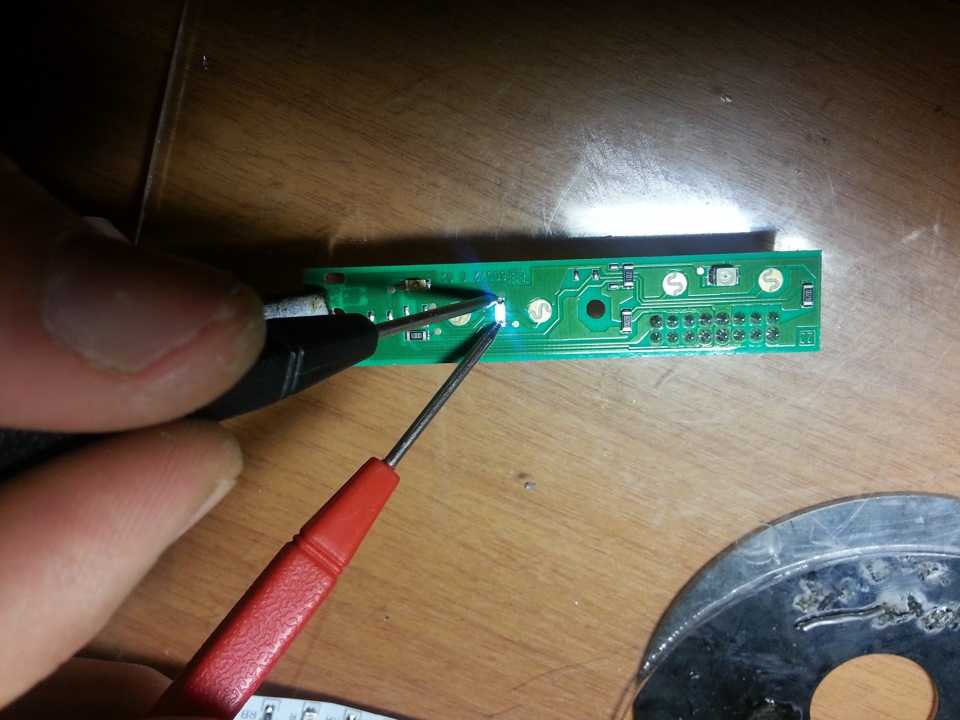

а так проверить можно светодиод при помощи тестера. тестер в режиме прозвона, светодиод горит.

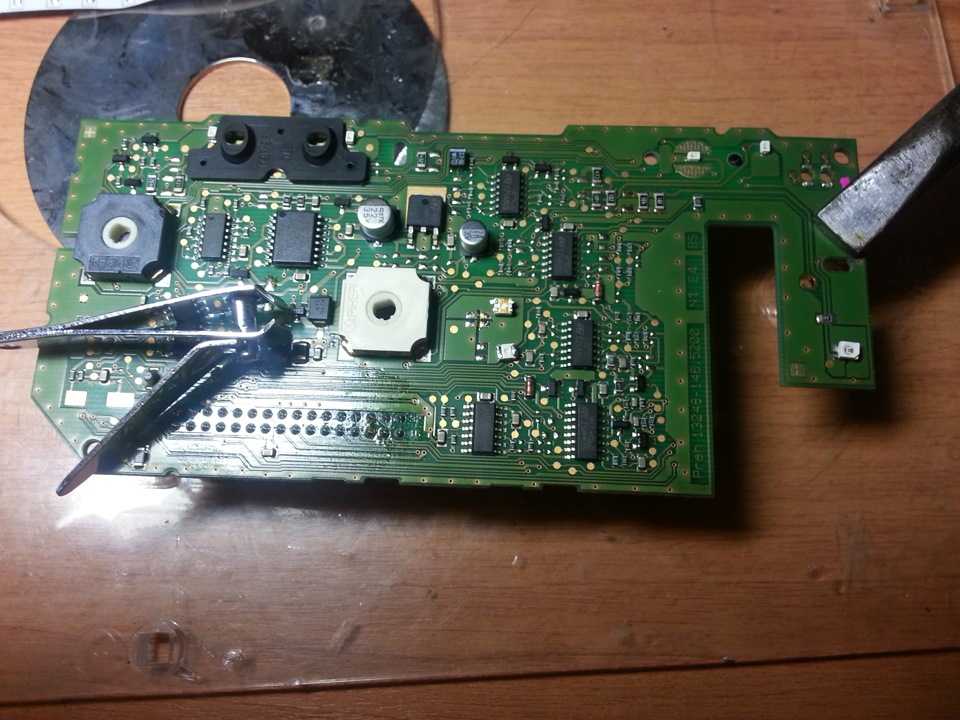

блок климата. 3(4) верхних кнопки не составит труда. а вот подсветка крутилок идет 4-контактная. я выкусывал пол ноги с плюсового разъема при помощи щипчиков. Итог: 3 белых 1206 и 3 синих 3528, еще штук 5 синих умерли при откусывании ног
Из-за не возможности разместить более 20 фото, статью приходится бить на части, поэтому продолжение следует…
голоса
Рейтинг статьи
Гуталиновые сиденья УЖАС какой-то ! Идеально очистил салон Opel Astra ! Химчистка салона автомобиля
70264
2044
221
00:21:15
09.04.2022
Всем привет! Вы на канале customcar.by и в этом видео мы будем чистить салон старого и легендарного авто Opel Astra. Приехал ко мне автомобиль в ужасном состоянии: несколько слоев грязи на абсолютно всех частях машины, пыльный салон с мусором и самое главное, там стояли Гутолиновые сиденья, они блестели ярче любого зеркала, вы можете убедиться в этом сами, просто посмотрев это видео. Заодно вы узнаете как идеально очистить салон автомобиля. А так же что такое правильная и идеальная химчистка салона автомобиля. Весь подробный процесс химчистки каждого элемента салона вы можете увидеть в видео, так что не перематывайте и смотрите до конца. Приятного просмотра!
_
Химия leraton в России — 🤍
Химия leraton в Беларуси — 🤍
Купить полировальные пасты и керамику Nasiol — 🤍
пенный распылитель для мойки — 🤍
Освещение для химчистки и полировки — 🤍
Купить Торнадор — Пеногенератор — Щетки для шуруповерта — 🤍
мой Инстаграм 🤍
мой ВК 🤍
CustomCar.by
Описание обозначений значков приборки
Все лампочки и индикаторы приборки можно разделить на три группы.
Информационные. Символы загораются зеленым светом и не указывают на ошибки – это только для уведомления водителя.
Предупреждающие
Индикаторы желтого цвета требуют обратить внимание пользователя на состояние автомобиля.
Сигналы ошибок. Лампы красного цвета предупреждают о том, что в машине присутствует критическая поломка.
Расшифровка индикаторов, указанных на фото приведена ниже.
| Номер по порядку | Расшифровка |
| 1 | Лампа неисправности системы электронного ключа. Обычно не применяется, технология монтируется только в топовых версиях. |
| 2 | Аварийное падение давления масла. Пользователю требуется проверить уровень смазки в двигателе. |
| 3 | Уровень жидкости в расширителе тормозной системы упал ниже нормы. |
| 4 | Подушка безопасности отключена или повреждена. |
| 6 | Система динамической стабилизации ЕСП отключена или работает не корректно. |
| 7 | Требуется пристегнуть ремень безопасности водителя. Лампа часто загорается вместе со звуковым сигналом. |
| 8 | Лампочка сигнализирует о незакрытых дверях салона или крышки багажного отделения. Если все в порядке, следует проверить датчики системы. |
| 9 | Аккумуляторная батарея повреждена или не заряжается. Также потребуется проверить генераторную установку. |
| 10/13 | Указатели левого и правого поворотника соответственно. Лампочки загораются одновременно при включении аварийной сигнализации. |
| 11 | Индикатор пустого бензобака, требуется заправить автомобиль. |
| 15 | Система нейтрализации выхлопных газов работает не стабильно. |
| 16 | Устройство АБС сломано или работает не стабильно. |
| 17 | В автомобиле обнаружен прокол покрышки. |
| 18 | Активирован круиз-контроль. |
| 19 | Адаптивная система работы фар головной оптики отключена или повреждена. |
| 20 | Используется исключительно на дизельных моторах. Индикатор указывает на включение подогрева свечей накаливания. |
| 21/28 | Включение противотуманок для кормовой и передней части соответственно. |
| 22 | Активирован дальний свет головной оптики. |
| 23 | Применяется только на автомате. Индикатор указывает на включение зимнего режима работы. |
| 24 | Используется только на роботе или автомате и говорит о переводе трансмиссии в спортивный режим. |
| 25 | Индикатор включенной передачи. |
| 27 | Дампа давления на переднее пассажирское сидение. |
| 29 | Индикатор прогрева двигателя |
| 30 | Интерактивная система управления подвеской отключена или повреждена. |
| 31 | Парктроник отключен или сломан. Также иногда помогает почистить наружный датчик. |
| 32 | Когда горит лампа, запустить двигатель не получится. |
| 33 | Габаритные огни активированы. |
| 34 | В двигателе сильно упал уровень масла. Требуется немедленно пополнить запас жидкости. |
| 35 | Если лампа горит, система управления двигателем и автоматом стабильно не работает. Требуется обратиться на СТО. |
Горит ключик
Когда на приборке загорается индикатор типа машинка с ключиком – это может указывать на проблемы в синхронизации работы двигателя и коробки. Также могут быть проблемы с агрегатами по отдельности. В этом случае потребуется приехать на СТО и выполнить компьютерную диагностику для точного определения поломки.
Желтая масленка
Загорается при падении уровня масла в моторе. При преодолении ухабов или движении под уклоном, индикатор может мигать – это не страшно и случается постоянно. Проблемой считается, когда индикатор горит постоянно.
Обычно достаточно долить масло в мотор и (при наличии) устранить протечки.
Переделка штатной (желтой) подсветки приборов и салона.
Полная пересветка авто «под ключ»(без подсветки ручек дверей) всего за 6500 рублей!
Цены на выборочную замену подсветки:
Приборная панель – 2500 руб. Дисплей БК – 2000 руб. Штатная магнитола OPERA CD 40, CD30, CD30 MP3 – 2000 руб. Блок управления климат-контролем/кондиционером – 1200 руб. Блок управления освещением – 800 руб. Кнопки центральной консоли (подогрев сидений, спорт, центральный замок) – 900 руб. Кнопки на руле – 700 руб. (пара) Кнопки стеклоподъемников передние – 600 руб. (пара) Кнопки стеклоподъемников задние – 300 руб. Индикация КПП (Автомат/изитроник) – 500 руб. Подсветка дверных ручек — 1000 руб. Подсветка кнопок переднего потолочного светильника – 900 руб.
Дополнительные услуги: Подсветка пространства для ног (водитель и пассажир) — 2500 руб. Подсветка нижней кромки двери (водитель и пассажир) — 3000 руб. Полноценная подсветка багажника! — 1500 руб. Замена подсветки на светодиодную в солнцезащитных козырьках — 1000 руб. Отключаемая подсветка подкапотного пространства — от 2500 руб. Замена подсветки стрелок с красной на синюю + переделка самих стрелок — 1500 р. (Можно выбрать практически любой цвет) Подключение видеорегистратора (Скрытая проводка) — 1000 р. Светодиодные плафоны освещения салона — 2000 р. Установка дополнительной розетки в багажник Astra H (Универсал) — 1500 р. (При наличии штатной проводки)
Ремонт CIM-модуля (для машин без ESP) — 2500 руб. Ремонт CIM-модуля (для машин с ESP) — 3000 руб.

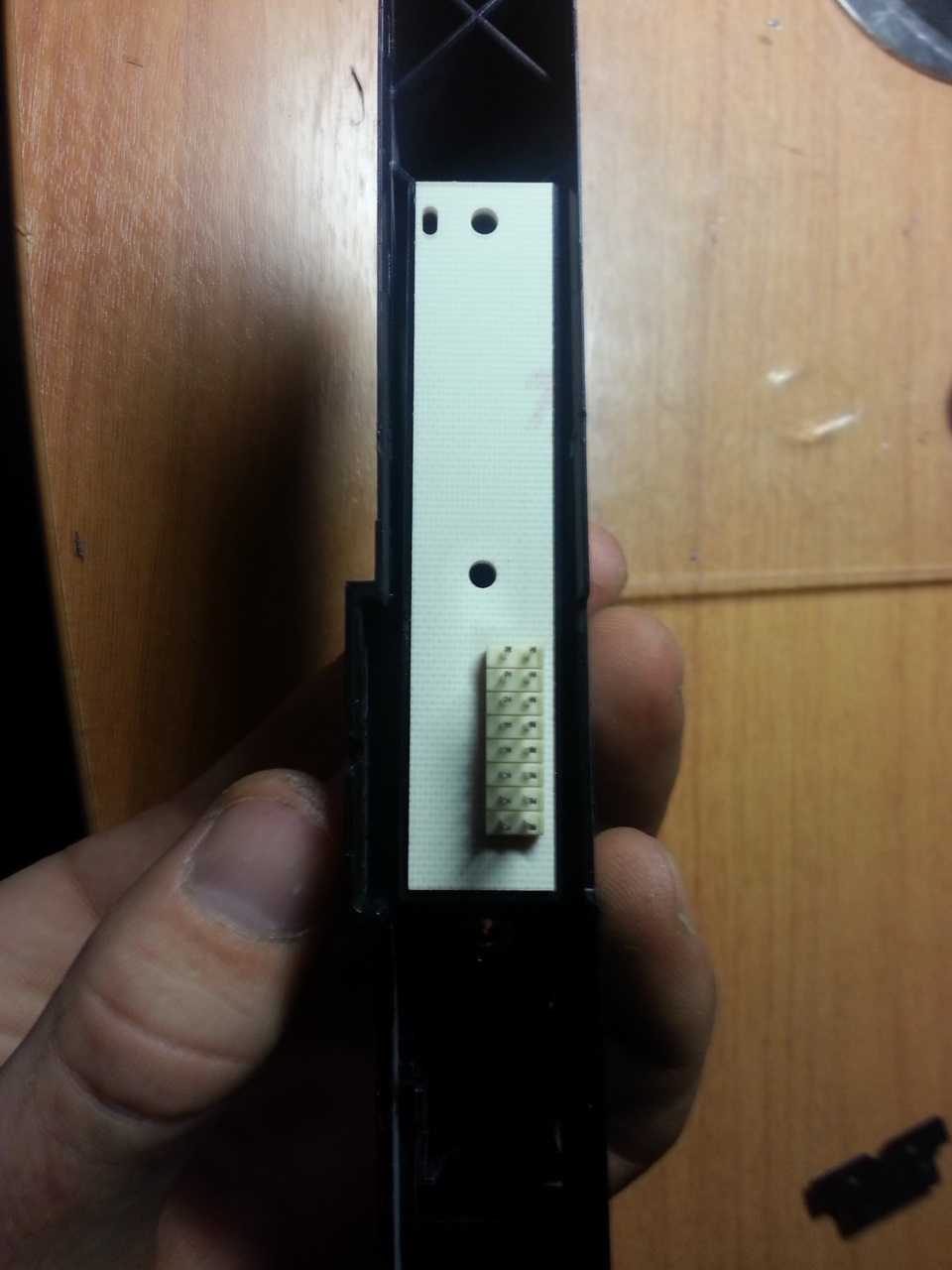

Прилагаю фотографии работы:
Как поменять цвет дисплея опель
Далее приведена информация как изменить цвет подсветки штатной панели приборов на белую (цвет может быть любым, но автор выбрал именно этот). При этом все штатные функции панели приборов, в том числе и регулировка яркости подсветки, сохраняются.
Для перепайки используются светодиоды в SMD корпусе 3528 в количестве 11 шт. (при средней цене около 10 руб. за шт.)
ВАЖНО. Перед этим желательно сделать фото положения стрелок в нулевых значениях, чтобы при обратной сборке правильно установить «0». Стрелки поддеваются любым плоским предметом и с усилием вращая против часовой стрелки снимаются
Стрелки поддеваются любым плоским предметом и с усилием вращая против часовой стрелки снимаются.
Помечаем маркером необходимые светодиоды (можно не осторожничать, они все равно нам не понадобятся).
Зеленым помечен светодиод, который отвечает за нормальное состояние индикатора пустого бензобака. Соседний с ним слева светит красным цветом, он подсвечивает индикатор при предупреждении о пустом бензобаке. При желании можно заменить и его.
Проверяем правильность пайки светодиодов. Если Вы где-то перепутаете полярно, то гореть светодиод не будет. Потом в обратном порядке собираем панель приборов и устанавливаем на машинц.
ВАЖНО. При установке «0» на стрелках вращать их можно только против часовой стрелки, иначе собьете «0». ВАЖНО! Следите за избытками паяльной кислоты, так как она токопроводящая, то можно получить «глюки» панели
Источник
ВАЖНО! Следите за избытками паяльной кислоты, так как она токопроводящая, то можно получить «глюки» панели. Источник. Источник
Источник
Блок под капотом
Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.
Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)
Фото – схема
Описание предохранителей
| FB1 | 50А Электрогидравлический жесткий верх HT |
| FB2 | 80А Дизель (Контроллер времени накаливания) |
| FB3 | 80А ЭГУР |
| FB4 | 30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH |
| FB5 | 80А на REC / Задний блок предохранителей |
| FB6 | 80А на REC / Задний блок предохранителей |
| F1 | 20А Антиблокировочная система тормозов (ABS) |
| F2 | 30А Антиблокировочная система тормозов (ABS) |
| F3 | 30А Система обогрева, вентиляции салона, климат-контроль (HVAC) |
| F4 | 30А Система обогрева, вентиляции и кондиционирования (HVAC) |
| F5 | 30/40А Вентилятор системы охлаждения 1* |
| F6 | 30/40А Вентилятор системы охлаждения 2* |
| F7 | 10А Омыватели стекол 20A (без REC) Центральный замок ZV |
| F8 | 15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA |
| F9 | 25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125) |
| F10 | 7.5A На диагностический разъем DIAG |
| F11 | 7.5A Приборы |
| F12 | 5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV |
| F13 | 15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125) |
| F14 | 30А Стеклоочиститель ветрового окна |
| F15 | 30А Стеклоочиститель окна двери |
| F16 | 5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх |
| F17 | 25А Подогрев топливного фильтра (дизельные модели) |
| F18 | 25А Стартер |
| F19 | 30А Электронное оборудование коробки передач |
| F20 | 10А Кондиционер / Звуковой сигнал (K4_X125) |
| F21 | 20А Электронное оборудование двигателя |
| F22 | 7,5А Электронное оборудование двигателя |
| F23 | 10А Система адаптивного света фар (AFL), регулирование угла наклона фар |
| F24 | 15А Топливный насос |
| F25 | 15А Электронное оборудование коробки передач |
| F26 | 10А Электронное оборудование двигателя |
| F27 | 5А Усилитель рулевого управления |
| F28 | 5А Электронное оборудование коробки передач |
| F29 | 7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic |
| F30 | 10А Электронное оборудование двигателя (катушки зажигания) |
| F31 | 10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56) |
| F32 | 5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления |
| F33 | 5А Система адаптивного света фар (AFL).Регулирование угла наклона фар |
| F34 | 7,5А Блок управления модуля рулевой колонки |
| F35 | 20А Информационно – развлекательная система |
| F36 | 7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель |
Назначение реле
- К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
- К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
- К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
- К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
- К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
- К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
- К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
- К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
- К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
- К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
- К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
- К9 (K1_X125) Стартер (FE18, K3_X125)
- К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
- К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
- К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
- К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
- К13 (K10_X125) Топливный насос (FE24)
- К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)
Отдельные элементы реле могут находится вне основного блока, например:
- K30A Реле — вентилятор радиатора (FE5, FE6)
- K30B Реле — вентилятор радиатора (FE5, FE6)
- K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
- K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)
Как решить проблему с пересветом приборной панели Opel Astra H
Дорогие автолюбители! В этой статье я хотел бы поделиться с вами некоторыми способами решения проблемы пересвета приборной панели автомобиля Opel Astra H. Эта проблема достаточно распространена и может вызывать дискомфорт при вождении. Давайте рассмотрим несколько возможных причин пересвета и способы их устранения.
Причины пересвета приборной панели
- Неисправность подсветки: одной из основных причин пересвета приборной панели может быть неисправность подсветки. В этом случае, пересвет возникает из-за светового потока, который проходит через трещины и проникает внутрь приборной панели.
- Солнечные лучи: иногда пересвет приборной панели может быть вызван солнечными лучами, которые попадают на панель через трещины в стекле.
Способы устранения пересвета
Теперь давайте обсудим несколько способов устранения проблемы пересвета приборной панели у Opel Astra H:
- Замена подсветки: если проблема связана с неисправной подсветкой, то наиболее эффективным способом будет замена неисправной подсветки. Для этого необходимо обратиться к сервисному центру или автомобильному электрику, который сможет произвести замену профессиональным образом.
- Использование перекрывающих солнце элементов: если пересвет вызван солнечными лучами, можно воспользоваться специальными элементами, которые перекрывают прямые лучи солнца и предотвращают их попадание на приборную панель.
Устранение пересвета приборной панели Opel Astra H может потребовать некоторых усилий и затрат. Если вы не уверены в своих навыках, рекомендуется обратиться к специалистам, чтобы избежать дополнительных проблем и повреждений. Также, не забывайте, что пересвет приборной панели может быть признаком более серьезных проблем, поэтому регулярное обслуживание и диагностика автомобиля также являются важными аспектами ухода за вашим автомобилем.
