Основные аспекты обслуживания и ремонта генератора на ваз 2115 своими руками

Устройство

Генератор состоит из 8 частей, а потому поломка или появление определенных неисправностей не является редкостью. Основными элементами являются статор и ротором с коллектором и крыльчаткой охлаждения, которые и вырабатывают переменный ток, который в последующем выпрямляется с помощью диодного моста.

На генераторе ВАЗ 2115 имеется определенная защита по типу задней пластиковой крышки, которая преграждает попадание пыли и грязи в устройство, причем в устройстве имеется две задние крышки, одна из которых располагается между диодным мостом с генератором напряжении и статором. Два последних элемента, которые располагаются с противоположной от пластмассовой крышки стороны, это передняя крышка с встроенным подшипником. На вал якоря через резьбовое соединение крепится шкив, за который через ременную передачу и вращается якорь.

Ремонт электрогенератора VAZ

При поломке генерирующего узла не всегда нужно покупать новое устройство. Некоторые неисправности можно устранить:

1. Заменой вышедших из строя деталей новыми. Это касается изношенных щеток, поврежденного диодного моста, изношенных подшипников.
2. Натяжением или заменой ремня. Во избежание проблемы вмоделях с 16-клапанным движком от «Супер Авто» и другими СА следует регулярно проверять натяжение ремешка.
3. Чисткой клемм. При окислении контактов придется снять электрогенератор и тщательно удалить загрязнения также со смежных поверхностей.

Устранение неисправностей ВАЗ 2108-2115

При выходе из строя выпрямителей тока, регуляторов напряжения, как правило, требуется помощь специалистов. Лучше обратиться в автосервис.

Симптомы неисправностей генератора 2115 и как их устранить

Если во время включения зажигания на приборной панели не функционируют датчики и не загораются индикаторы, причиной может быть:

• Обрыв электропроводки. Диагностика выполняется посредством проверки нулевого провода на обрыв.
• Выход предохранительного устройства из строя. В таком случае его нужно заменить.
• Обрыв участка цепи, соединяющего предохранительный блок и выключатель зажигания. В данном случае проверьте все провода.

Если все приборы на щитке функционируют, однако индикатор не включается, причины следующие:

• Сломался сам индикатор. Замените его.
• Обрыв в электроцепи. Выполните диагностику контактов и проводки.

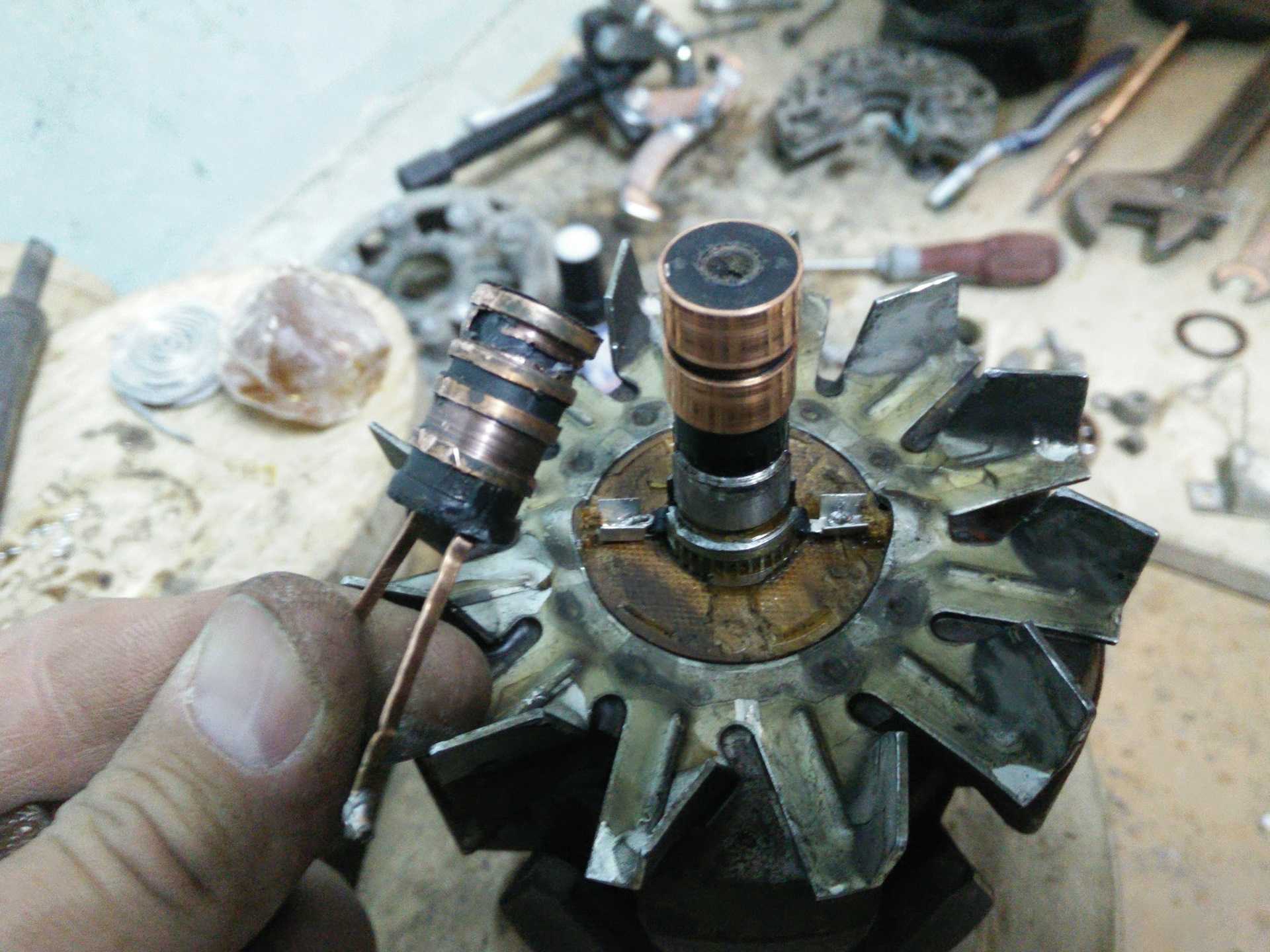

• Окислились контактные кольца, залипли либо вышли из строя щетки. В таком случае очистите кольца и замените щетки генератора.
• Повреждение регулятора напряжения. Устройство нужно заменить.
• Замыкание в плюсовых вентилях. Снимите генератор и поменяйте выпрямительный блок.

Если индикатор горит ярко при включенном зажигании, а после пуска двигателя более тускло, причины могут быть такими:

• Проскальзывает ремешок. В таком случае можно попробовать подтянуть его. Если он износился, единственный вариант — замена.
• Вышли из строя вентили на блоке или повредились диодные элементы питания обмотки возбуждения. Все элементы подлежат замене.
• Обрыв обмотки или замыкание в статоре. Устранить проблему можно путем замены статорного механизма.

Если индикатор на приборной панели продолжает гореть после запуска мотора, скорее всего, причина заключается в регуляторе напряжения. Нужно заменить устройство.

Как проверить натяжение ремня генератора

Если натяжение ремешка недостаточное, при работе мотора на панели приборов будет слабо гореть лампочка контроля зарядки. Бывает такое, что лампочка то горит, то тухнет. Также на недостаточное натяжение ремня генератора будет указывать свист, появляющийся при включении света. Чтобы устранить поломку, выполните следующие действия:

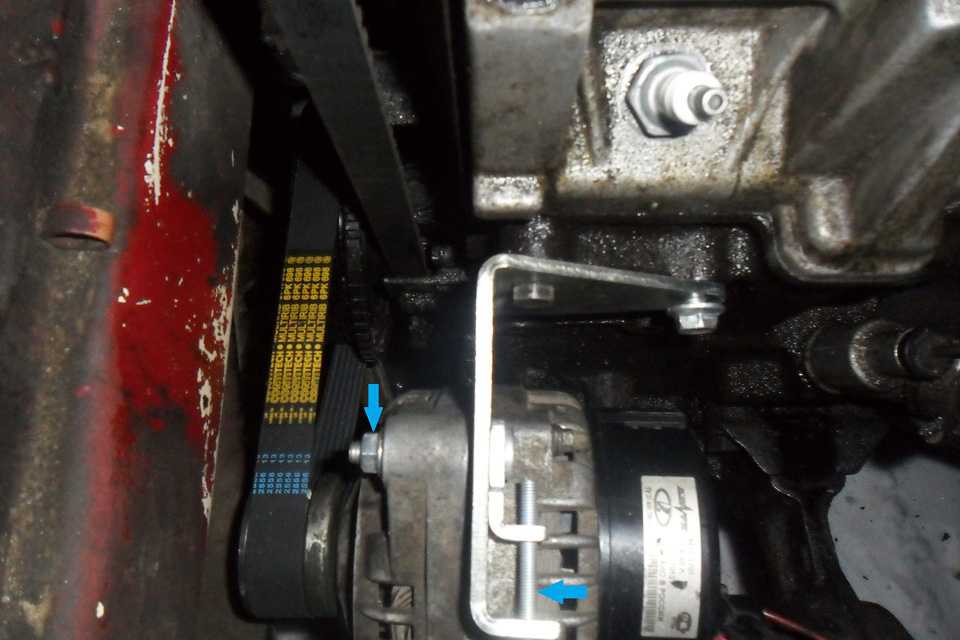

• Ключом на «17» выкрутите гайку, которая крепит генераторное устройство к верхней планке.
• Заложите монтажную лопатку между блоком мотора и корпусом генератора.
• Усильте натяжение, потянув лопатку в сторону радиатора.
• После натяжения ремня затягиваем гайку.

Смежные проблемы генерирующего узла

Эта группа поломок зачастую связана с неисправностями других узлов или элементов ДВС. О таких неполадках владелец машины узнает из некорректной работы электрогенератора.

Потеря натяжения приводного ремня

Наиболее явным признаком неполадки считается падение мощности при повышении оборотов ДВС. Это происходит ввиду того, что во время резкого увеличения вращательной скорости ослабленный ремень начинает сильно проскальзывать.

Неполадка определяется при запуске двигателя — будет наблюдаться неуверенный старт. Также недостаточное натяжение ремня диагностируется в процессе работы ДВС. Такая поломка чревата появлением провалов в тяге, сильными вибрациями движка.

Потеря сигнала возбуждения

Эта проблема, как правило, связана с плохим контактом или обрывом провода генерирующих узлов. При такой неисправности генератор перходит в асинхронный режим функционирования, но может выдавать нужную мощность.

Данная проблема вызывает перегрев устройства. Это может привести поломке генерирующего узла. При потере сигнала возбуждения часто наблюдается нестабильность подачи питания.

Загрязненные контакты устройства

Грязь попадает на клеммы при частой езде по грунтовым дорогам, мойке двигателя машины. При утечке масла на замасленных контактах накапливается пыль. Грязные клеммы могут привести к коррозии других элементов генерирующего узла.

Иногда клеммы, покрытые слоем грязи, начинают окисляться. Такую поломку можно проверить, не снимая генератор на машине ВАЗ 2115 или другом автомобиле АвтоВАЗ. Подходящий прибор для проверки – мультиметр. Если в случае подключения к электрогенератору при функционирующем движке индикаторная стрелка не дергается, пора удалять грязь с контактов.

Возможные неисправности и способы их устранения

Перед тем, как снять генератор и заняться его ремонтом, нужно убедиться в том, что узел работает с неполадками.

К примеру, если при активации зажигания в машине на приборке не загораются индикаторы и не функционируют датчики, причина может заключаться:

• в обрыве электропроводки, диагностика осуществляется путем проверки провода 0 на обрыв;
• в выходе из строя предохранительного устройства, тогда его надо будет заменить;
• в обрыве участка цепи, соединяющего выключатель зажигания, а также предохранительный блок, в данном случае нужно будет проверить все провода.

Если приборы на щитке работают, но не включается индикатор, причины следующие:

• вышел из строя сам индикатор, тогда его надо поменять;
• произошел обрыв в электроцепи, следует произвести диагностику проводки и контактов;
• контактные кольца окислились, вышли из строя или залипли щетки — в этом случае осуществляется замена щеток генератора ВАЗ, а также очистка колец;
• если проблема кроется в повреждении регулятора напряжения, то устройство также следует поменять;
• при замыкании в плюсовых вентилях необходимо снять генератор на ВАЗ и поменять выпрямительный блок.

Если при включенном зажигании индикатор горит ярко, а после запуска мотор более тускло, то причины могут быть следующими:

• проскальзывает ремешок, можно попытаться его подтянуть, если же он износился, то выполняется замена ремня генератора ВАЗ;
• еще одна проблема, которая часто возникает на ВАЗ 2115 — это повреждение диодных элементов питания обмотки возбуждения либо же выход из строя вентилей на блоке, все детали подлежат замене;
• если в статоре произошло замыкание или обрыв обмотки, статорный механизм полностью меняется.

В том случае, если индикатор на приборке продолжает гореть после того, как мотор был заведен, причина, скорей всего, кроется в регуляторе напряжения. Устройство необходимо менять.

Часто бывает такое, что после запуска мотора водители диагностируют нехарактерный для работы механизма шум, это может быть связано:

• с замыканием на вентилях, как сказано выше, в данном случае нужно менять весь выпрямительный блок;
• с повреждением подшипниковых деталей — восстановлению они не подлежат, поэтому осуществляется замена подшипника генератора ВАЗ;
• с замыканием на массу обмотки статора, последний необходимо менять.

Как найти неисправность

Диагностика системы АКБ заключается в проверке генератора и электропроводки. Из инструментов нам понадобится тестер, лампочка 21 Вт. с припаянными проводами.

В первую очередь проверяем натяжение ремня генератора.

Допустимый прогиб ремня составляет 6–10 мм

Если всё в порядке, переходим к проверке электропроводки. В первую очередь проверяем тестером напряжение на обмотке возбуждения генератора (самый тонкий провод).

На рисунке деталь 2-обмотка возбуждения генератора ВАЗ

Если электропроводка исправна, или неисправность устранили, перейдём к проверке генератора. Для этого снимаем генератор с автомобиля и частично его разбираем.

Видео: как разобрать генератор, если индикатор АКБ мигает или горит в полнакала

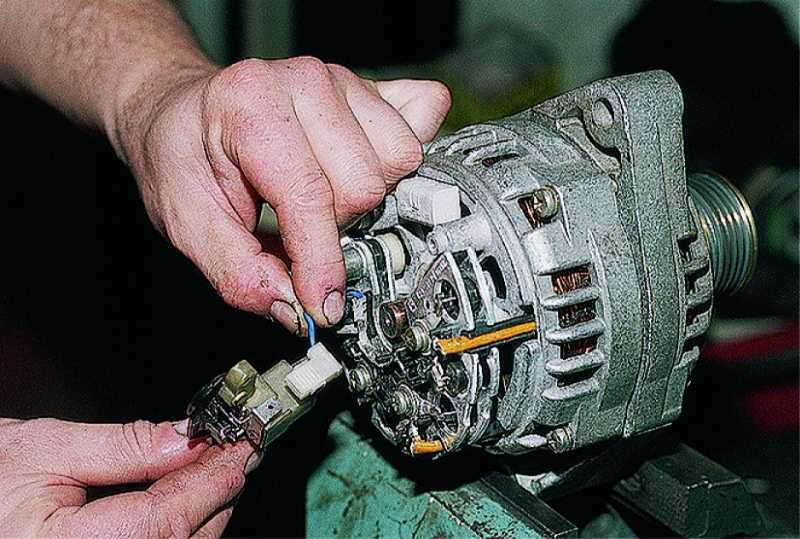

Нам будет достаточно снять заднюю крышку и реле-регулятор. Осматриваем всё внутри: не должно быть обгоревших контактов, следов коррозии и окисления.

После этого мультиметром проверяем диоды моста на обрыв и короткое замыкание. При неисправности одного из них, диодный мост меняется в сборе. Осматриваем реле-регулятор: щётки не должны заедать и не иметь трещин. В любом случае лучше заменить на новое.

На заключительном этапе проверяем обмотки на обрыв и короткое замыкание.

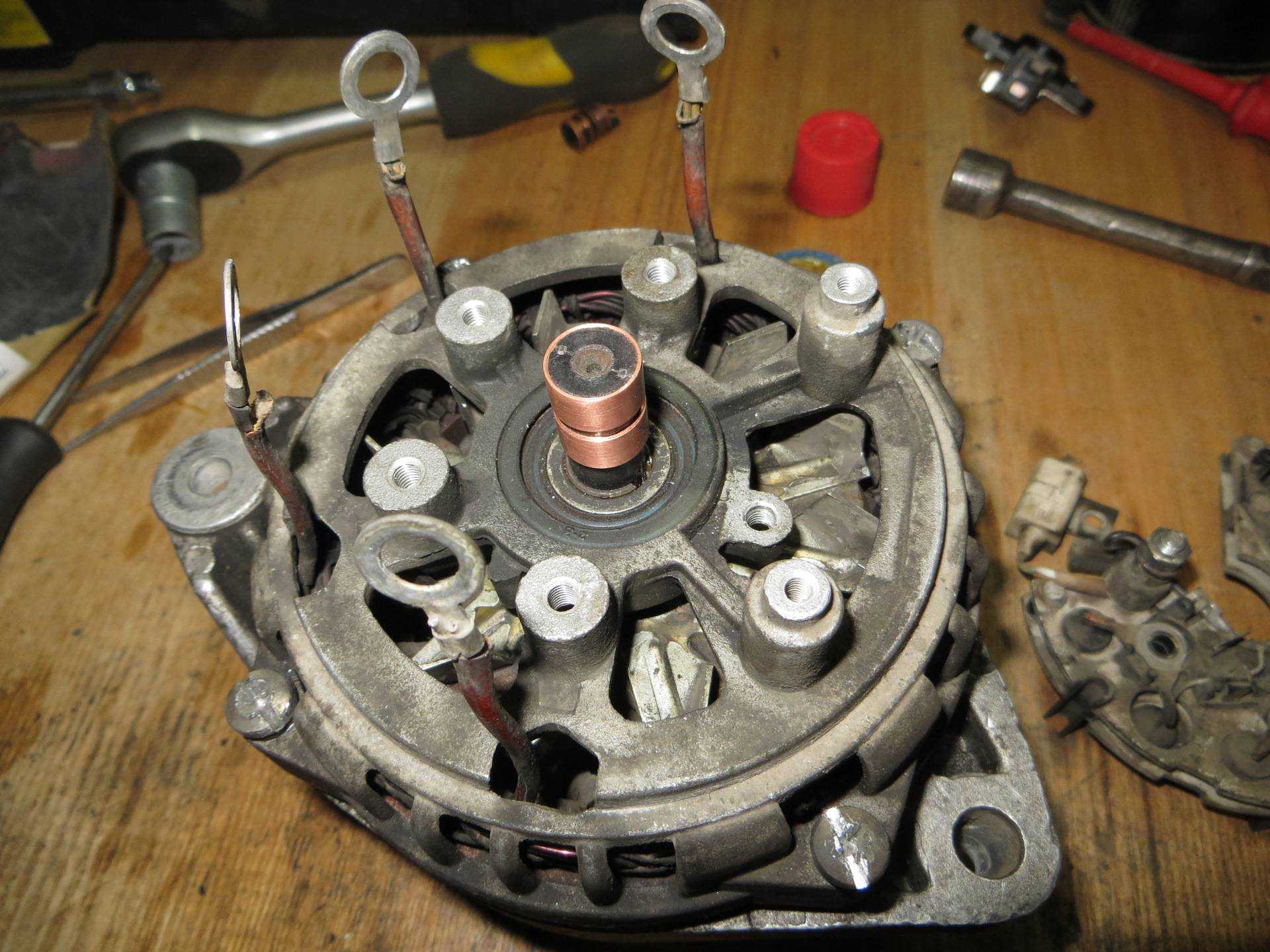

Для проверки обмоток генератора достаточно снять заднюю крышку

На этом проверку генератора можно считать законченной. При обрыве или коротком замыкании в обмотках ротора или статора они подлежат замене.

После ремонта или замены генератора или ремонта электропроводки лампа неисправности генератора погаснет сама.

Основные неисправности генерирующих узлов VAZ

Прежде чем проверить, не снимая, генератор на машине ВАЗ 2115 или другой модели производителя следует знать, что неисправности таких устройств бывают электрическими и механическими.

К электротехническим проблемам относят:

• поломку диодного моста;
• неисправность регулятора напряжения;
• износ щеток, биение роторного вала;
• обрыв обмотки, пробивание (межвитковое либо на корпус).

Особенности генератора ВАЗ 2108-2115

Механические поломки включают разрушение подшипников, повреждения корпуса, приводного ремня.

Износ, клин шарикоподшипников

Эту проблему можно распознать по специфическому звуку подшипников при вращении вала, наличию вибрации во время работы электрогенератора. Проверять работоспособность подшипников можно по плавности хода вала. Если при вращении слышатся шумы, шарикоподшипники надо менять.

Повреждение обмоток генерирующего узла

Эта неисправность часто встречается на месте соединения концов обмотки с контактными кольцами. Также иногда происходит замыкание обмотки (при ответсвлении проводника, образовании зазаров). При подобных повреждениях перестает заряжаться аккумулятор. Для диагностики поломки нужно:

• отсоединить от щетки конец обмотки;
• подключить к отсоединенному концу и зажиму генерирующего узла через вольтметр или лампу аккумуляторную проводку;
• если лампочка не горит, а стрелка измерительного стоит на месте, можно с уверенностью говорить о наличии обрыва.

Таким образом можно проверить генератор на работоспособность на машине ВАЗ 2110, не снимая его. Этот способ годится также и для большинства других моделей VAZ. При устранении проблемы применяется бескислотная пайка, мягкий припой. Если повреждение произошло внутри катушки, ротор или стартер меняют.

Признаки износа щеток электрогенератора

Проведение диагностики этой поломки возможно без демонтажа генерирующего узла. Если использовать электрогенератор с изношенными щетками, это приведет к полному выходу прибора из строя. Среди признаков проблем со щетками выделяют:

• частое моргание, тусклый свет фар;
• медленная зарядка аккумуляторной батареи;
• произвольное выключение магнитолы.

Такая поломка опасна тем, что во время обслуживания авто мелким деталям часто не уделяется должное внимание. Потому проблема изношенных щеток нередко застает автомобилистов врасплох

Устраняется неисправность путем замены узла.

Неисправность выпрямительного блока

О проблеме может свидетельствовать быстрый разряд аккумулятора. В данном случае можно проверить генератор на машине на работоспособность (для ВАЗ 2110 и других авто приведенной марки).

Чаще всего проблемы начинаются после перегрева элемента, скачков напряжения, механических повреждений. Как правило, поломка связана с пробоем диодов. Это вызывает короткое замыкание контактов статорной обмотки, что приводит к приходу генератора в негодность.

Неполадки с регулятором напряжения

Неисправность нередко возникает на машинах VAZ 2114. При такой неполадке начинаются проблемы с аккумулятором. Также поломку можно диагностировать с помощью мультиметра.

Ремонт генератора ВАЗ 2108-2115

Генератор на автомобиле ВАЗ 2114 должен выдавать напряжение около 13…14 В (при запущенном ДВС). Если устройство начнет давать меньшее либо большее значение, это приведет к снижению ресурса аккумулятора. При высоком напряжении (более 14,5 В) реле должно выключаться. Если регулятор не отключается, это свидетельствует о поломке. Такая неполадка может быть инициирована:

• коротким замыканием в цепи;
• некорректным подключением к аккумуляторной батарее;
• проникновением в корпус влаги.

Регулятор напряжения также может прийти в негодность при нерегулярном обслуживания электрогенератора автомашины.

Какие еще электрогенераторы подходят для VAZ?

При выборе аналога к оригинальному генерирующему узлу владельцы авто часто желают сэкономить. Для таких целей подходят модели китайского производства (к примеру, АТЭ-1). Но при невысокой стоимости не следует ожидать и заоблачного качества. Другие производители подходящих генераторов:

1. Eldix – изделия этой марки сочетают качественную сборку и умеренную цену. Но к устройствам этой марки тяжело найти запасные детали.
2. Bosch – устройства этого производителя отличаются надежностью, долговечностью.
3. Motorhertz – выделяется износостойкими подшипниками.

Также владельцы автомобилей ВАЗ выделяют электрогенераторы Krauf. Изделия этой марки выделяются доступной стоимостью, хорошим качеством.

Снятие генератора

Процедура снятия электрогенератора с автомобиля несложная, но для её выполнения требуются базовые навыки работы с оборудованием и хотя бы поверхностные знания об агрегатах в подкапотном пространстве. Этапы работы можно условно подразделить на несколько шагов:

1. Отключение электронной части.
2. Снятие верхнего удерживающего устройства.
3. Снятие нижней площадки крепления.
4. Правильное извлечение ремня и натяжного устройства.

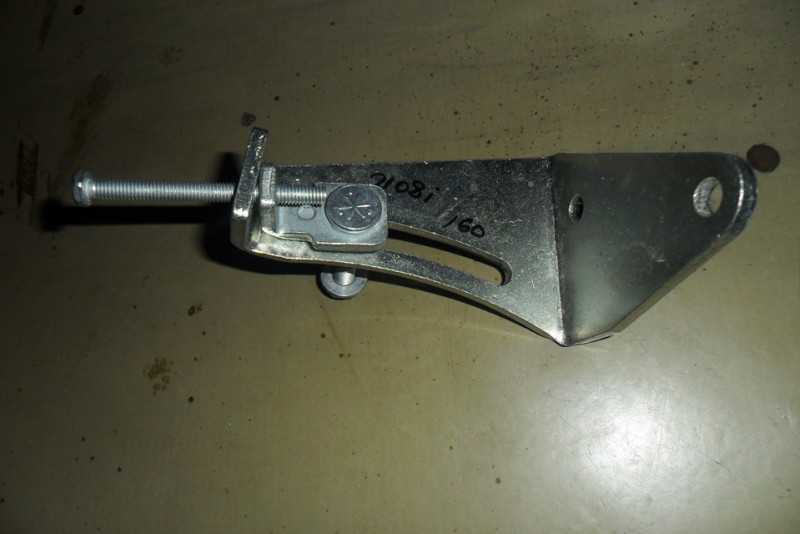

Снять крепление генератора как на ВАЗ 2110, так и на других моделях ВАЗов, можно, если следовать определенной инструкции. Принципиально процесс работы с автогенераторами на автомобилях ВАЗ практически идентичен, а основное отличие заключается только в расположении силового агрегата. На ВАЗ семейства 2101 — 2107, 21213, 21214 мотор в подкапотном пространстве располагается продольно, а на переднеприводных моделях двигатель устанавливается поперечно. Чертеж креплений для переднеприводных моделей идентичен, отличаются лишь сами электрогенераторы, их мощность и размеры шкивов.

В зависимости от того, какое расположение мотора у вашего автомобиля, могут возникнуть определенные сложности. Так, на классических ВАЗах, а также Нивах, процедуру снятия автогенератора проводить легче из-за доступности узлов. В то время, когда на переднеприводных моделях, доступ к узлам осложнен из-за поперечного расположения силового агрегата. Не редки случаи, когда до закисших болтов, фиксирующих «гену», добраться не так уж и легко.

Для проведения работ по снятию генератора на ВАЗ 2115, 2114 и других моделях переднеприводного семейства потребуется набор торцевых головок и рожковых ключей, фонарик, смазка WD-40 (или другая аналогичная) и набор новых комплектующих (ремень, шкив, крепления и болты). Стоит помнить, что на переднеприводных моделях ВАЗа доступ к агрегатам затруднен, поэтому может потребоваться смотровая яма или подъемник. Если доступа к яме или подъемнику нет, допускается поддомкратить машину и снять правое переднее колесо (по ходу движения) и после этого доступ к электрогенератору будет упрощен.

В первую очередь, на заглушенном автомобиле необходимо снять клеммы с аккумулятора и извлечь его. Данная процедура делается для того, чтобы обезопасить себя и электронику авто от возникновения короткого замыкания. После чего с автогенератора снимают два провода — один силовой (как правило, красного цвета), а второй — управляющий (тонкий провод с белым или серым разъемом). Силовой провод находится в специальном термокожухе, его необходимо сдвинуть, лишь после этого будет открыт доступ к клемме на на агрегате.

Как только провода сняты, отводим их подальше, чтобы они не мешали последующим манипуляциям по снятию агрегата. Теперь необходимо ослабить натяжение ремня. Для этого выкручиваем натяжной винт и двигаем генератор в одну из сторон. Во время движения автогенератора проверяем степень натяжения ремня.

Когда натяжение ремня ослаблено, можно полностью раскрутить натяжной винт и открутить стопорную гайку верхней крепящей конструкции. Теперь есть доступ к натяжной планке, её можно спокойно достать из крепления и отложить в сторону.

Чтобы открутить нижнюю планку фиксации потребуется яма или подъемник. На нижнюю площадку электрогенератор устанавливается за счет специальных «ушек» в конструкции, а уже они, непосредственно, фиксируются на самом кронштейне. Откручивать нижний кронштейн надо рожковым ключом или торцевой головкой. После откручивания фиксирующей гайки следует вынуть металлическую втулку и длинный болт (вытаскивается с другой стороны). Процесс снятия электрогенератора завершен.

Теперь проверка генератора

Проверяем тестером сопротивление обмотки ротора, подсоединив его к контактным кольцам. Сопротивление должно составлять примерно 3–5 Ом. Если показания на тестере будут показывать бесконечность, значит, в обмотке ротора обрыв и его необходимо заменить.

У меня 3,2 Ом — норма.

Для проверки дополнительных диодов подсоединяйте «положительный» (красный) щуп тестера к выводам обмотки статора, к которым припаяны выводы дополнительных диодов, а «отрицательный» (черный) щуп подсоединяйте к противоположным выводам дополнительных диодов. Если диоды исправны, тестер покажет сопротивление 550–600 Ом.

Примерно норма =) Погрешность прибора + плохо прижаты щупы.

Проверка диодов выпрямительного блока. Для этого установите тестер в режим измерения сопротивления и подсоедините «отрицательный» (черный) щуп тестера к выводу «плюс» генератора, а «положительный» (красный) щуп поочередно подсоединяйте к восьми контактным выводам диодов. Если диоды исправны, тестер покажет сопротивление 550–600 Ом.

Я делал это вот таким образом, по идеи одно и тоже

Проверяем обмотки статора генератора. Поочередно подсоединяя щупы омметра к выводам обмотки статора генератора, проверяем обмотку на обрыв. При отсутствии обрыва обмотки статора генератора омметр будет показывать малое сопротивление (около 10 Ом)

В моем случае это 0,9 Ом — тоже в порядке.

Вот так вот. Сами щетки я не проверял, так как там нужен АКБ и лампочка, и еще вроде что то. Короче лень се это тащить домой на 6 этаж без лифта))

Электрические поломки

Понять, что в генераторе произошла электрическая поломка, можно по следующим показателям:

• напряжение заряда снизилось;
• напряжение заряда повысилось;
• генератор вообще перестал давать зарядку.

Если под рукой не оказалось мультиметра, он определить неисправность можно по таким параметрам:

• датчик аккумуляторной батареи моргает или постоянно горит;
• фары начали светить достаточно слабо, даже когда мотор работает;
• дворники работают куда медленнее, чем раньше;
• электролит в АКБ кипит, в то время как фары светят очень ярко.

Следует понимать, что поверхностно проверить работу генератора можно и не снимая его. Но если подобная проверка не принесла необходимых результатов, то без демонтажа генератора просто не обойтись.

Замена и ремонт генератора на ВАЗ 2114 (2115)

Где находится: моторный отсек, слева от силового агрегата, с торцевой части.

Подготовительный этап:

• набор ключей, головок, воротков;
• динамометрический ключ, чтобы проверить степень натяжения приводного ремня;
• монтажная лопатка, чтобы снять ремень;
• отвертка с плоским, крестообразным наконечниками

Пошаговая инструкция по замене:

1. Фиксируем транспортное средство на ровной платформе.
2. Выжимаем стояночный тормоз.
3. Выключаем зажигание.
4. Открываем капот.
5. Отключаем клеммы с аккумулятора.
6. Отвинчиваем крепление клемм «+» и «-» от генераторной установки.
7. Выворачиваем стяжной болт кронштейна опоры.
8. Опускаем ГУ вниз, выводим ремень приводного механизма из канавки.
9. Отворачиваем шпильки, выворачиваем стяжной болт.
10. Чтобы поменять ГУ, извлекаем его со штатного места.

Демонтаж ГУ на ВАЗ 2114 (ВАЗ 2115) своими руками завершен. Проводим комплексную профилактику оборудования, очищаем корпус и элементы от грязи, пыли, продуваем обмотку потоком сжатого воздуха, просушиваем контакты.

Изношенные детали и комплектующие заменяем новыми по мере необходимости, при обнаружении дефектов. Генератор подлежит полной замене, если в его корпусе выявлены трещины.

Мультиметром замеряем сопротивление обмотки возбуждения, проверяем диодный мост на работоспособность. Также осматриваем предохранитель на целостность, заменяем новым при обнаружении повреждения.

Установка генератора своими руками:

1. Фиксируем ГУ на опорные кронштейны, надеваем шпильку, пружинную шайбу.
2. Укладываем ремень в канавку.
3. Вкручиваем болты крепления.
4. Выводим корпус ГУ вверх, затягиваем болты крепления планки.
5. Затягиваем крепежи генератора динамометрическим ключом с усилием 28.0 Нм.
6. Проверяем прогиб ремня, диапазон не должен превышать 12 мм. подтягиваем по мере необходимости.
7. Зажимаем силовые кабели на установке.
8. Надеваем клеммы АКБ.

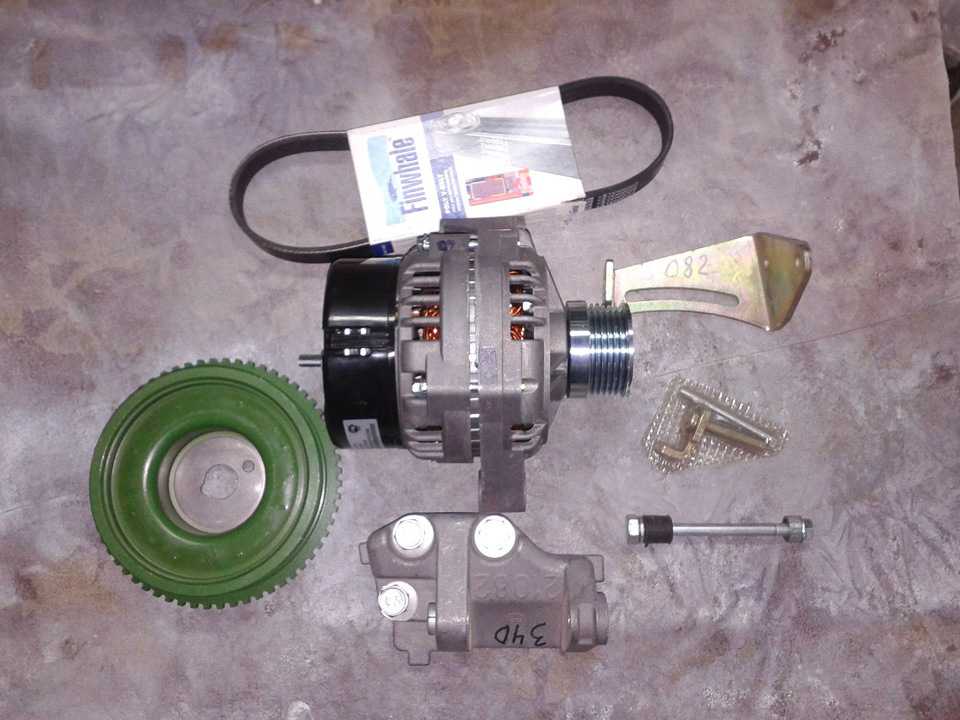

Чтобы сократить частоту замены ГУ некоторые автовладельцы устанавливают генераторы от Приоры (инжектор, 8 клапанов). Оборудование мощнее по техническим характеристикам, а значит, обеспечивает стабильность выработки и подачи тока двигателю.

Новая генераторная установка дороже штатной на 500 – 750 рублей. Отверстия под крепежи полностью совпадают с заводскими на ВАЗ 2114 (ВАЗ 2115).

Рекомендации по уходу и обслуживанию за ГУ на ВАЗ 2114

• строго соблюдать сроки проведения технического осмотра;
• при покупке расходных материалов, запчастей сверять соответствие каталожных артикулов;
• отдавать предпочтение оригинальным деталям, где производитель гарантирует качество;
• при отсутствии опыта проводить профилактику в сертифицированных мастерских;
• при покупке комплектующих требовать у менеджера предоставления документов на реализовываемую им продукцию;
• всегда пользоваться руководством по эксплуатации автомобилем, консультироваться со специалистами автосервисов.

Установка генератора с последующей регулировкой

Занимаясь установкой генератора на ВАЗ 2109 (не важно инжектор или карбюратор) и другие модели, обязательно проверяют, подходят ли купленные фиксаторы, болты и гайки к установочным местам. Также нельзя забывать о том, что монтажные отверстия на электрогенераторах старого образца отличаются от новых

Поэтому при установке современного автогенератора на переднеприводные модели первых поколений (08, 09, 99) следует приобретать соответствующий крепеж.

Установочное крепление генератора нельзя брать с Гранты или Приоры. Калиногенератор можно взять новый и никаких дополнительных переделок не потребуется, а вот монтажные пластины обязательно берут типа 21082. Кроме этого, потребуется докупить шкив 2110 и натяжитель типа 21082.

Процесс установки идентичен процессу снятия. Если стандартные планки износились, то их меняют на новые, для этого потребуется выкрутить несколько болтов и установить новые планки.

При установке электрогенератора начинают с нижней крепящей пластины, закручивают (но не до конца) фиксирующий болт (не забывают поставить втулку), накидывают ремень на шкив и переходят наверх. Чтобы зафиксировать автогенератор, устанавливают верхнее крепление, но не закручивают его до конца. Затем вставляют натяжную планку. После закручивают натяжной болт, проверяя натяжение ремня.

Ремень не должен прогибаться больше чем на 1-1,5 см при нажатии на него с усилием в 10 кгс. Соблюсти данные показатели в гаражных условиях достаточно сложно, поэтому ориентироваться стоит на зазор между рамкой и натяжным болтом в 15–20 мм. Между натяжной рамкой и винтом (со стороны резьбы) должен быть небольшой зазор (в 15–20 мм). Затем проворачивают ключом коленвал двигателя на два оборота и следят за положением ремня и его натяжением.

Если после контрольного проворота двигателя ключом зазор изменился, то следует подтянуть болты, фиксирующие электрогенератор. Как только после контрольного проворота коленвала ключом, зазор остается прежним, а ремень слегка прогибается при нажатии на него — окончательно закручивают болты верхнего и нижнего креплений, выполняют контрольный проворот коленвала на два оборота, подключают провода к электрогенератору и запускают мотор.

Если при запуске двигателя ремень не издает паразитных шумов и не свистит, а уровень зарядки соответствует норме, то процедура установки выполнена правильно. Если же появляется свист, то, скорее всего, ремень перетянут и его следует ослабить.

Видео о подтяжке и настройке ремня:

Установка генератора от 2110 на 2109/08/99 – видео:

ПОЛОМКИ ГЕНЕРАТОРА

Неисправности генератора ВАЗ 2114 можно условно разделить на «механические» и «электрические». Давайте в таком порядке их и рассмотрим.

НЕИСПРАВНОСТИ ИЗ РАЗРЯДА «ЭЛЕКТРИЧЕСКИЕ»

Первичную проверку работоспособности генераторной установки можно провести, не снимая её с машины. Для этого нужно иметь измерительный прибор типа тестера, мультиметра или вольтметра постоянного тока. Подойдёт даже простенький китайский тестер. Измерив, напряжение на клеммах аккумулятора, можно сделать определённый вывод о работоспособности генератора.

Метод проверки генератора, при котором снимают плюсовую клемму с АКБ применять нельзя, во избежание выхода из строя электронного реле-регулятора или другой электроники автомобиля. Более конкретные способы проверки рассмотрим чуть позже. Сейчас вспомним о том, как снять генератор ВАЗ 2114 для дальнейшей его проверки.

Демонтаж и разбор генератора своими силами

Ремонт генератора ВАЗ 2115 выполняется следующим образом:

1. Сначала следует отключить клеммы от АКБ.
2. Далее, выкручивается гайка от контактного винта, сделав это, можно отсоединить проводку.
3. Затем выкрутите винт, с помощью которого крепится натяжитель ремешка, и два винта, которые крепят натяжную рамку.
4. Далее, выкручивается гайка, которая находится справа от механизма. Деталь нужно приподнять и извлечь шпильку — полностью вытащить ее не получится, поэтому извлеките ее на наиболее возможное расстояние. Для демонтажа агрегата шпильку придется разрезать, а при последующем монтаже устанавливается новая шпилька, только с противоположной стороны.
5. После этого агрегат снимают, производится его разборка. Выкручиваются натяжные винты, а также болты, которые фиксируют фазную обмотку и конденсаторное устройство к крышке. Если нужно, конденсаторный элемент можно отключить от выпрямительного блока.
6. Непосредственно на самом блоке следует также отключить фазные обмотки.
7. Далее, вам необходимо открутить еще четыре стяжных болта, а затем снять заднюю крышку с роторным механизмом и статором.

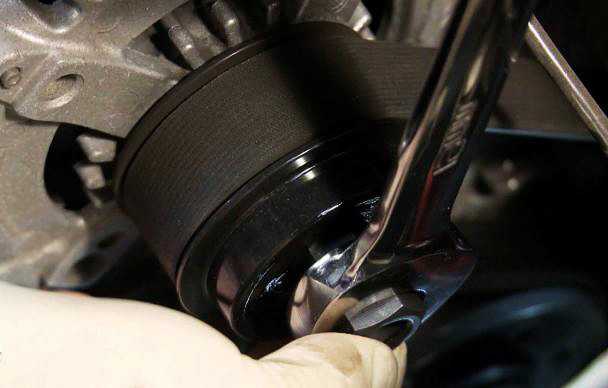

8. Теперь ротор следует зажать в тиски и разобрать, выкрутив все необходимые гайки и сняв шкив с кольцом. Все вышедшие из строя элементы — регулятор напряжения, подшипники и другие составляющие меняются при необходимости. После этого агрегат собирается и ставится на место.

 Загрузка …
