Подрамник на ваз 2110 своими руками

Преимущества и недостатки подрамника

При прохождении крутых поворотов будет возникать меньший крен, значит, и сама езда станет более безопасной. Смещение отдельных кузовных элементов относительно друг друга при наличии подрамника сводится к минимуму, за счет чего возрастает показатель его жесткости. Кроме того, установка подрамника способствует равномерному перераспределению нагрузки между отдельными частями конструкции ВАЗ 2108 — отсюда продление срока службы кузовных деталей в отдельности и кузова в целом.

Немаловажным бонусом для владельцев ВАЗ 2108, решивших купить подрамник, окажется и тот факт, что вибрации, возникающие во время движения автомобиля, и шумы будут перераспределять свое направление таким образом, что водитель и пассажиры будут ощущать их в меньшей степени, нежели это происходит в ВАЗ 2108, не оборудованном подрамником. Если говорить о минусах, которыми чревато оборудование автомобиля подрамником, то стоит упомянуть следующее.

Во-первых, жесткая конструкция подрамника подразумевает его неспособность к деформации, вследствие чего он не гасит энергию ударов. Это в определенной доле негативно сказывается на так называемой пассивной безопасности кузова автомобиля. Во-вторых, установка дополнительного элемента на нижней поверхности авто уменьшает клиренс (расстояние от поверхности дорожного покрытия до нижней поверхности кузова).

SsangYong Korando ll

Как снять раздатку на ниве шевроле видео Это полноприводный автомобиль корейского производства. Он выпускался с двумя вариантами бензинового двигателя — объемом 2,3 л и 3,2 л. Были модели и с дизельными силовыми агрегатами объемом 2,3 л и 2,9 л, созданные по лицензии компании Mercedes-Benz.

А максимальная комплектация внедорожника подразумевает наличие шестицилиндрового бензинового двигателя объемом 3,2 л и мощностью 212 л. с., который работает в паре с автоматической коробкой передач. Во всех остальных моделях могла стоять как ручная, так и автоматическая КПП. Независимо от комплектации, корейский внедорожник мощнее Нивы.

SsangYong Korando второго поколения имеет несколько вариантов кузова — кабриолет и универсал. Автомобиль рассчитан на 5 посадочных мест, но если пассажиров меньше, то задние места разделяются подлокотниками. Данный автомобиль немного больше по размерам отечественной «Нивы» — на 60 см в длину и на 9 см в высоту. А колесная база длиннее на 30 см.

Стоимость «Нивы» на вторичном рынке гораздо ниже иномарки. SsangYong Korando ll стоит от 300 тыс. рублей, а отечественный внедорожник 2009 года выпуска — от 200 тыс. рублей.

• УШМ;
• дрель;
• штангенциркуль и линейка;
• керн;
• молоток.

Изготовление самодельной рамы

Рама – это «скелет» любого тягового устройства, будь то легковое авто или трактор. На нее будут крепиться кузов, трансмиссия, мотор, подвески и пр.

Рама для самодельного трактора из «Нивы» может быть:

• простотой изготовления;
• небольшой маневренностью, особенно на поворотах и при движении по ухабистым дорогам с груженым прицепом;

• трудозатратностью сборки;
• отличной проходимостью, делающей ее популярной у народных умельцев;
• надежностью под значительными нагрузками, позволяющей сохранять баланс на любой подстилающей поверхности;
• минимальным радиусом разворота, позволяющим трактору повернуться вокруг своей оси буквально на месте.

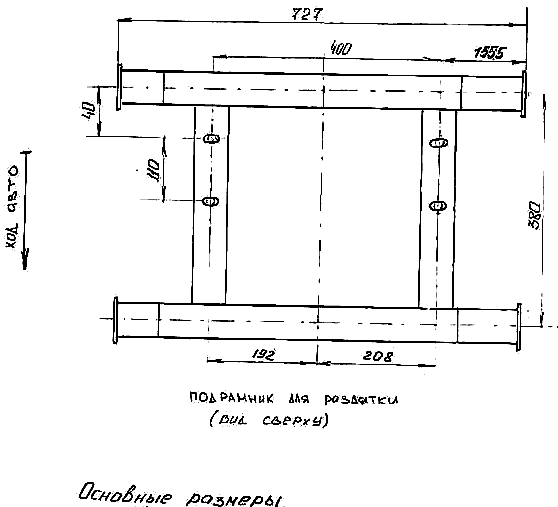

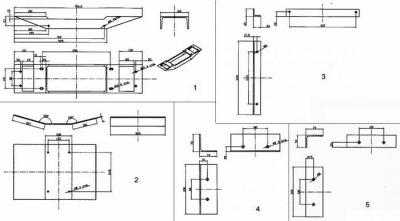

В силу этого мы остановимся на последней группе, подробный чертеж к которой представлен ниже.

Схемы монтажа усиленного подрамника своими руками

Для работы понадобиться определенный перечень инструментов. В идеальной ситуации все делается с помощью фрезерного оборудования. Но если такая возможность отсутствует, понадобятся средства для защиты частей тела (лицо, руки). Также дрель с большой мощностью, линейка, чернилка, крен, болгарка, штангенциркуль, молоток. Потребуются достоверные схемы изготовления, которые в интернете скачиваются. По ним осуществляются замеры. Сначала измеряются все возможные расстояние от основной кромки швеллера, затем она обрабатывается. Толщина боковой стенки в области, где соединяется с внешней полкой равняется 8 миллиметров. Выпиливая длину поперечной направленности, закончится реза должна на аналогичном расстоянии (восемь миллиметров) до кромки внешней полки швеллера.

Между просветами уголки фиксации к лонжерону, поперечине изготавливаются любых габаритов. Обязательно соблюдается высота фиксации к подрамнику, возможно использование вместо уголков фиксаций к лонжерону иных схем. Возможно изготовление 2-х видов раздатки – основного и усиленного. В модификации усиленного типа под крепежными элементами держателей раздатки к бокам швеллера подвертываются концами, удлиненные просветы фиксации держателей раздатки дублируются.

Защита подрамника обладает соединением за счет болтов, фиксируется с помощью уголков в низовой зоне. В низовой полке уголков выполняются резьбовые просветы, также в боковых зонах подрамника. Для большей прочности применяется листовая защита, формирующая короб. Чтобы сливать воду, масло, образующуюся грязь делаются просветы промеж боков швеллера, под крышкой для слива.

Чтобы обеспечить усиленную защиту, конструкция должна обладать большей прочностью и увеличенной плоскостью, для чего изменяется профиль боковых частей подрамника. На линии выреза для раздатки внутрь швеллера вваривают уголки, оснащенные уголками фиксации защиты, на панели по бокам вниз полкой. Внутри швеллера образуется рамка, обладающая уголками в количестве четырех штук.

Изготовление подобного подрамника отмечено множественными отзывами, сохраняйте схемы, чертежи и сооружайте конструкцию.

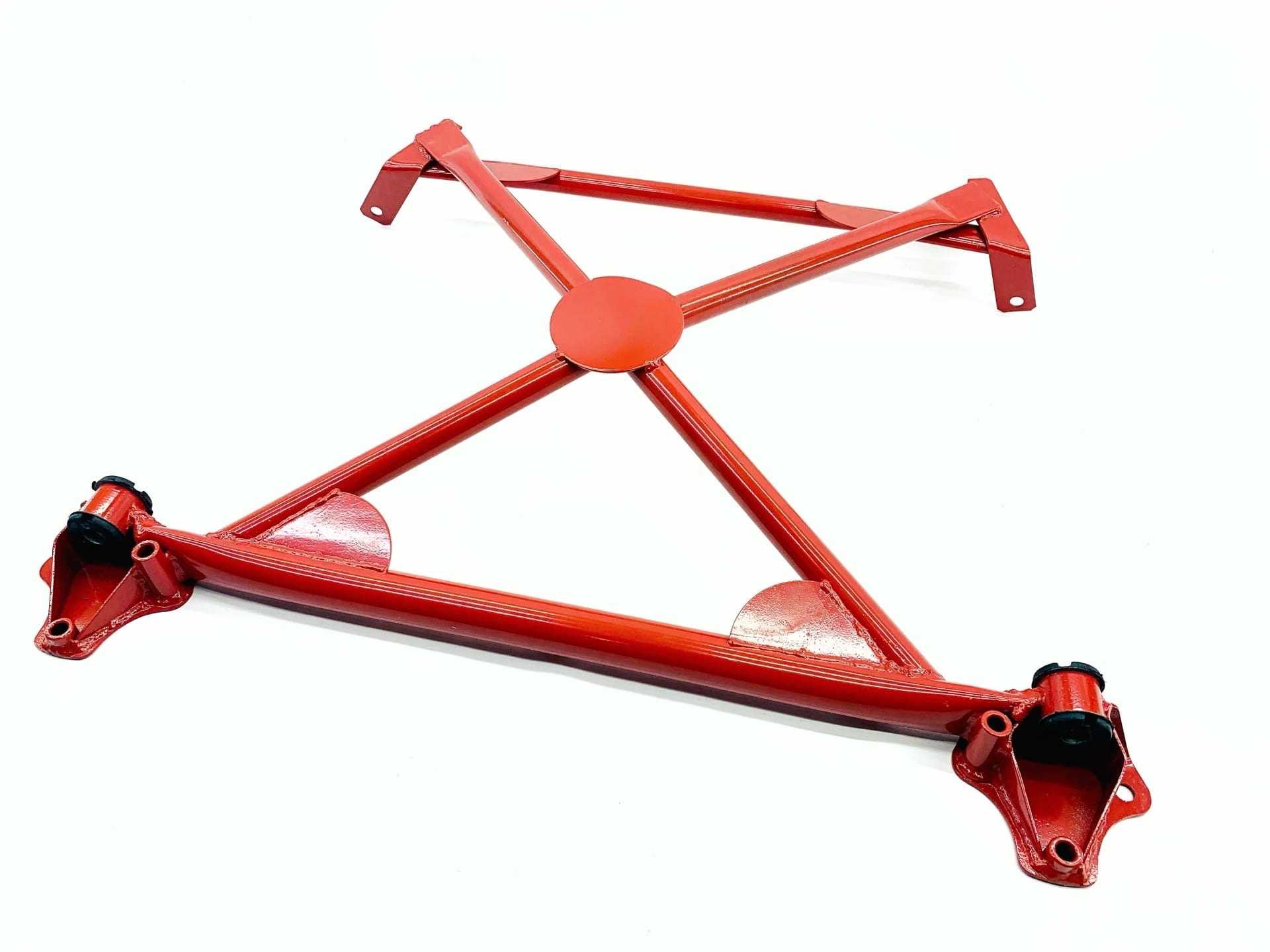

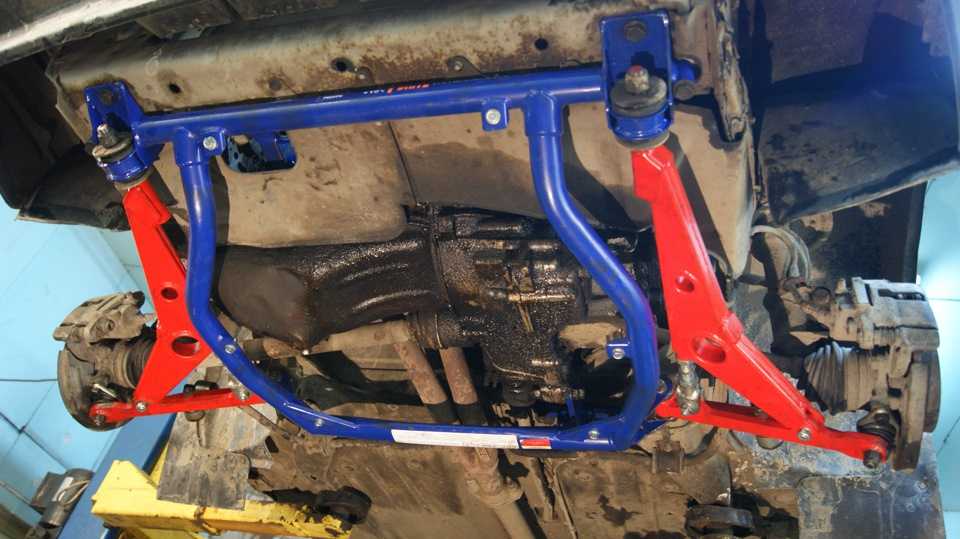

ПОДРАМНИК С ЖЕСТКИМИ РЫЧАГАМИ АВТОПРОДУКТ DRIVE ВАЗ 2110-2112, 2170 ПРИОРА ВО ВЛАДИМИРЕ

Подрамник в сборе с жесткими рычагами Автопродукт серии DRIVE для автомобилей ВАЗ:

– 2110, 2111, 2112– 2170, 2171, 2172 Приора

– Улучшение управляемости и стабилизация колес. – Увеличение жесткости передка. – Увеличение срока службы кузова. – Улучшена управляемость. – Увеличение кастора на 1,5 градуса и базы на 15 мм. – Оптимальное сочетание управляемости и комфорта.

Рекомендуется устанавливать с алюминиевой (4 мм) или стальной оцинкованной (2 мм) защитой.

НЕ ПРИМЕНЯЕТСЯ С АКПП!

Применимость

ВАЗ 2110 / 2111 / 2112 ВАЗ 2170 / 2171 / 2172 Приора

Оплата заказа производится после его подтверждения менеджером.

Отправка товара транспортными компаниями осуществляется по всей территории Российской Федерации. Первичная упаковка груза и доставка до терминала транспортной компании или почтового отделения производится бесплатно. Оплата за перевозку происходит на месте при получении. Возможна отправка товара в жесткой упаковке.

Отправка товара в отдаленные населенные пункты возможна почтой России при заказе на сумму не менее 3000 рублей. Оплата за пересылку и упаковку происходит на месте при получении посылки наложенным платежом в своём отделении.

Гарантия на запасные части выполняется при следующих условиях:– Наличие документа, подтверждающего оплату запасной части (товарный чек);– Наличие заказ — наряда на установку запасной части на автомобиль с указанием данных автомобиля и выполненных работ, необходимых при установке соответствующей запасной части;– Наличие сертификата СТО на проведение данного вида работ;– Заключение мастера о неработоспособности детали;– Документы, подтверждающие оплату выполненных в СТО работ.

Гарантия на запасные части не распространяется в следующих случаях:– Нормальный эксплуатационный износ запасной части;– Повреждение запасной части в результате ДТП или небрежной эксплуатации;– Неисправности запасных частей топливной системы и системы выпуска вследствие применения некачественного топлива (в том числе из-за загрязнения или применения этилированного бензина);– Дефекты, неисправности или коррозия запасных частей, возникшие в результате воздействия химических реагентов;– Расходные запасные части и материалы (в том числе масло, фильтры, предохранители, лампы, сайлентблоки подвески и т.п.);– Электрические запасные части возврату или обмену не подлежат.

Возврат или обмен товара надлежащего качества:– Срок возврата или обмена товара 7 дней с момента получения товара покупателем;– Возврат или обмен товара производится только при сохранения его потребительских свойств и товарного вида (отсутствие следов эксплуатации, наличие оригинальной и неповрежденной упаковки). На товаре не должно быть следов установки, повреждений, сколов, вмятин, царапин и т. д. За исключением случаев заводского брака;– Возвращаемая деталь отправляется той же транспортной компанией;– Услуги транспортной компании по пересылке оплачивает полностью покупатель;– Срок возврата денежных средств составляет не более 10 дней с даты поступления возвращенного товара на склад и проверки его товарного вида;– Деньги перечисляются покупателю, по предоставленным им реквизитам, либо могут быть зачтены при следующем заказе.

Общая характеристика

ВАЗ 2108, как и большинство отечественных автомобилей, не может похвастаться высокими показателями силовой структуры и подвески. Повышение качества работы подвески, а также увеличение показателей жесткости кузова можно получить посредством осуществления достаточно затратных процедур над кузовными деталями. А можно поступить намного проще — купить подрамник на ВАЗ 2108. Кстати, не стоит думать, что подобный метод — исключительно мера последней необходимости для владельцев отечественных авто.

В зарубежной практике установка подрамника — популярное решение. Так что подрамник на ВАЗ 2108 — это всего лишь забота об автомобиле, водителе и пассажирах, а не знак того, что машина требует экстренной поддержки. Подрамник ВАЗ 2108 изготавливается из металла высокой прочности. Конструкция элемента грамотно продумана, чтобы ремонт автомобиля не был затруднен установкой дополнительного элемента. Доступ к деталям ВАЗ 2108 останется и при наличии подрамника.

Говоря более подробно о ВАЗ 2108, необходимо отметить, что оснащение автомобиля подрамником не останется незамеченным водителем, который незамедлительно получит возможность уверенного управления своим авто, улучшенные ходовые характеристики транспортного средства. В более отдаленной перспективе владелец ВАЗ 2108 с установленным подрамником оценит долгий срок службы элементов конструкции машины, ее положительные показатели целостности и долговечности.

Обсудим 2111 4х4

Производится с двигателями с распределенным впрыском топлива рабочим объемом 1,7 л (ВАЗ-21214) и 1,8 л (ВАЗ-2130-20).

Кузов от ВАЗ-2111 установлен на несущей раме посредством резинометаллических элементов. Кузов крепится к раме в десяти точках. Рамная конструкция позволила повысить прочность и долговечность, снизить уровень шумов и вибраций в салоне. Благодаря удлиненной базе и независимой задней подвеске поведение автомобиля на высоких скоростях стало более уверенным, а ход плавней и мягче. Задние тормоза дисковые. Технические характеристикиГрузоподъемность, кг———-400 Снаряженная масса, кг ————-1230 ДВИГАТЕЛЬ ————————————— ВАЗ 21214———–ВАЗ 2130 Рабочий объем двигателя———————1,7—————1,8 Мощность, кВт (при об/мин)—————79,8 (5000)——88,5 (5400) Крутящий момент, Нм (при об/мин)——–129,5 (3600)——140 (3400) Система питания —————————распределенный впрыск Максимальная скорость, км/ч——————-157————160 Время разгона от 0 до 100 км/ч————————17 с Расход топлива, л/100 км при скорости 90 км/ч———————————-9,5 при скорости 120 км/ч———————————10,3 в городском цикле————————————-11,8

• Ваз 2110 щелкает шаровая



• Замена прокладки поддона ваз 2106



• Ошибка р0504 газель некст эвотек



• Замена заднего крыла ваз 2101



• При включении габаритов включается ближний свет ваз 2107

Важные моменты

Откручивание гаек накидным ключом на 24 может быть очень непростой задачей. Чтобы стронуть такую гайку с места, как правило, требуется огромное усилие. И мало того, каждый следующий виток тоже потребует немалых сил. Поэтому лучше всего воспользоваться в качестве рычага длинной трубкой, надетой на накидной ключ.

Запрессовывать сайлентблоки ударом молотка (или ударом кувалды) следует, только поместив рычаг на ровную металлическую поверхность. При этом удар должен быть очень точным, при малейшем перекосе молотка есть риск повреждения сайлентблока.

Для того чтобы избежать вышеуказанных повреждений, имеет смысл запрессовывать сайлентблок в растяжку с помощью тисков. Тиски понадобятся в любом случае, так как новые блоки редко садятся в проушину полностью после одного удара. Их практически всегда необходимо «додавливать».

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Для того чтобы новый сайлентблок сел в проушину максимально глубоко, его следует смазать. В качестве смазки подойдёт обыкновенный посудомоечный гель, жидкое мыло или простая мыльная вода.

Устранение предпосылок

Сбивающаяся центровка раздатки происходит по причине не проработанной конструкции. Поэтому, многие народные мастера стремятся доработать крепление, чтобы не возиться раз в год с центровкой. Для этого применяется специальная рама. В последние годы ее можно приобрести в магазинах, но можно сделать и самостоятельно. Плюсы такой доработки, следующие:

• Раздатка крепится на жесткое основание подрамника. К кузову крепление производится через подрамник, это позволяет снизить уровень вибрации, передаваемой на кузов;
• Он играет роль своеобразной защиты для картера;
• Также следует упомянуть придание дополнительной жесткости лонжеронам.
• Из недостатков можно упомянуть небольшое снижение клиренса. Хотя, в свете преимуществ, это особой роли не играет.

Для сборки подрамника вам потребуется труба с квадратным сечением. Некоторые используют уголок, но в таком случае конструкция получится менее прочной. Опорные пластины изготавливаются из листовой стали. Перед сборкой следует спилить старые болты крепления раздатки. Теперь она будет устанавливаться на подрамник. Труба нарезается по размерам, и рама сваривается. После чего в поперечинах просверливаются отверстия под крепеж раздатки

Тут важно не ошибиться с размерами. Следующим этапом будет сборка крепления к кузову

К подрамнику привариваются опорные пластины из листовой стали. В ней сверлятся отверстия. После примерки нужно просверлить отверстия в полу автомобиля.

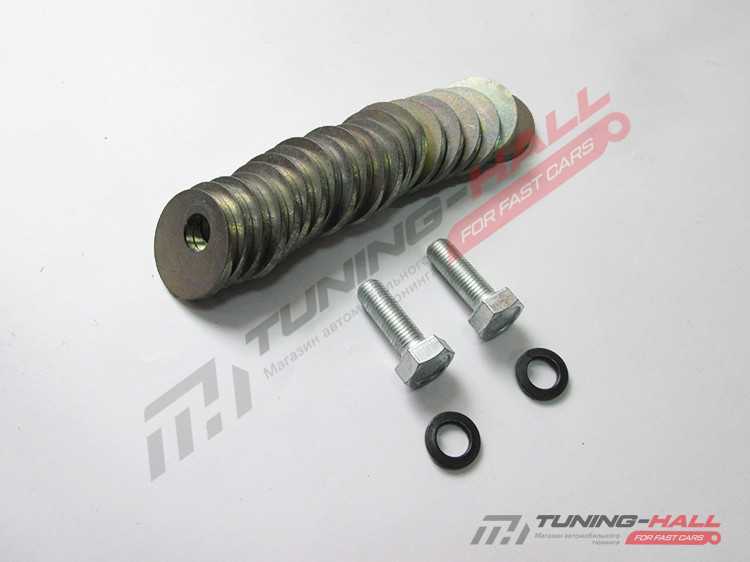

Для крепления следует использовать болты М12

, а также толстые шайбы. После установки подрамника не забудьте обработать его антикоррозийным составом. Это позволит увеличить срок службы детали. Вот так, путем несложных манипуляций, можно избавиться от одной из болячек Нивы.

. Даже у отличных автомобилей имеются недостатки. Отечественный внедорожник Нива не исключение. При активной эксплуатации могут возникать вибрации, исходящие от трансмиссии. Вот тогда и возникает вопрос, как отцентровать раздатку на Ниве. На самом деле, эта работа не сложная, но имеются некоторые нюансы, которые лучше узнать до начала работы. Некоторые люди, зная такую особенность этого автомобиля, ставят подрамник, это позволяет значительно снизить шумность работы трансмиссии.

Изготовление съёмника своими руками

Как уже говорилось выше, сайлентблоки — плотно запрессованы в рычаги и в так называемую «растяжку» на подвеске. Запрессовать новый сайлентблок в растяжку можно с помощью обычного зубила и молотка. А вот запрессовка сайлентблока в рычаг подвески — процедура очень трудоёмкая и без специального приспособления (съёмника) тут не обойтись. Съёмник можно поискать в автомагазине, а можно не тратить время на поиски и сделать его самостоятельно, благо, это несложно. Чтобы сделать съёмник, нам потребуется болт (М12), длина болта — не менее 180 мм. К нему следует подобрать гайку, причём она должна быть высокой — не менее 20 мм. Также нужна будет втулка. Длина — не менее 60 мм, внутренний диаметр — 39 мм (сделать такую втулку можно из обрезка подходящей по диаметру трубы) и две-три широких шайбы. Что должно получиться в итоге, можно посмотреть на фотографии ниже.

Вариант самодельного съёмника

Схема стабилизатора поперечной устойчивости на ВАЗ-2112

Стабилизатор – деталь важная, но можно ездить без неё. Отсутствие стабилизатора не является поводом для снятия авто с эксплуатации.

Штанга стабилизатора и тяги

Узел состоит из штанги и двух тяг. Артикулы:

1. 2110-2906050 – тяга или стойка;
2. 2110-2906010 – узел в сборе;
3. 10516870 – пружинистая шайба;
4. 2110-2906040 – подушка;
5. 10519601 – шайба;
6. 2108-2906042 – кронштейн;
7. 2110-2906016 – штанга;
8. 2110-2906078 – верхняя втулка тяги;
9. 15971321 – винт М10;
10. 12164711 – гайка M10;
11. 16104111 – самоконтрящаяся гайка M8;
12. 2108-2906079 – нижняя втулка тяги.

Чтобы избавиться от стабилизатора, удаляют детали, приведённые в списке.

Необходимые инструменты

В первую очередь подготовьте большую и маленькую болгарку (УШМ), дрель (желательно не аккумуляторную), штангенциркуль, крен, молоток, линейку, а также средства защиты, чтобы предотвратить попадание раскаленной металлической стружки в глаза во время работы с болгаркой. Все работы следует выполнять по определенной схеме (чертеж подрамника раздатки «Нива 2121» вы можете увидеть на фото ниже).

Итак, с чего начинать работу? Для начала необходимо замерить и обработать базовую кромку швеллера. После этого линейкой отмерьте необходимые расстояния от нее. Окна в устройстве нужно выпиливать маленькой и большой болгаркой в поперечном и продольном направлении соответственно. Длина реза не должна выходить за рамки 8 миллиметров от края верхней полки конструкции. После того как окна будут вырезаны, следует обработать контуры боковин и снять фаски.

Уголок крепежа к лонжерону и поперечине устройства может иметь свободный размер, однако он не должен быть меньше длины крепежных отверстий и расстояния между ними. Если нет в наличии уголков, можно использовать иную схему крепежа детали к лонжерону

При этом важно соблюдать высоту крепления к подрамнику раздаточной коробки

Если это усиленный подрамник, то под места крепления кронштейнов коробки дополнительно привариваются металлические уголки. Последние подсоединяются к боковым частям швеллера. Отверстия продолговатой формы идут как болтовое соединение.

К слову, на конвейере «Нива» уже снабжается специальными креплениями к полу, которые позволяют монтировать опоры на раздаточную коробку. Таким образом, установка подрамника раздатки на «Ниву» отнимет у автолюбителя не более 30 минут. Другие дело – собственноручное изготовление данной детали (в таком случае с работой можно провозиться и несколько суток). Однако почему же машина изначально не оборудуется таким приспособлением? Чтобы ответить на этот вопрос, рассмотрим основные недостатки упомянутого устройства.

Варианты сборки

Первым делом нужно провести замеры расстояния для деталей. Используя чертежи подрамника, собираем детали конструкции по полученным замерам.

Вот три варианта сборки:

• Простой вариант каркаса по типу «Нива-комфорт», где понадобится всего 5 основных деталей и парочка креплений для них. Он собирается из пяти кусков швеллера в форме квадрата с дополнительной армировочной планкой. Концы четырех деталей загибаются внутрь каркаса и в них просверливаются отверстия для болтового соединения. Между собой части каркаса можно сварить или соединить болтами. Более сложная конструкция состоит почти из десятка деталей и собирается по трем чертежам.
• В этом самодельном варианте за основу взят один широкий швеллер, в котором будет отверстие ровно для раздатки. По бокам от швеллера размещаются крупные уголки, а на концах, полочки из уголков поменьше. Все детали соединяются исключительно болтовым соединением. Такая конструкция хорошо защищает дно машины, но для производства вручную более трудоемкая. Большим достоинством именно этого варианта, является установка защита картера двигателя, которую можно подсоединить к подрамнику, кроме того, улучшается защита всех деталей вокруг.
• Самый простой вариант, не требующий даже схем — взять 4 швеллера и 4 уголка. Собирается подрамник на ниву таким образом:

• две детали размещается вдоль, а две поперек, чтобы в образованный квадрат вмещалась раздатка;
• все детали соединяются между собой болтами М10 по 1 штук на каждое пересечение;
• к концам продольных деталей приварить уголки, чтобы сделать место для соединения с дном Нивы, просверлить в уголках отверстия для болтов.

Проблема с тряской

Многие водители, которые в своем распоряжении имеют ВАЗ 2121 Нива, сталкивались с тем, что кабина сильно вибрирует во время езды, особенно по бездорожью или на большой скорости. Вибрации, которые распространяются почти по всему салону, доставляют множество неудобств и постоянный дискомфорт. Технически это не исправили, поэтому народным умам пришлось самостоятельно искать выход из сложившейся ситуации.

Готовый защитный металлический каркас Нива комфорт подойдет для моделей 2121, 21213, 21214. Основное предназначение защитной детали — свести на нет всю вибрацию от раздатки. Но пользы от установки подрамника на ниву оказывается куда больше:

• появляется защита для раздаточной коробки во время езды по бездорожью;
• уменьшается уровень шума в салоне;
• увеличивается срок эксплуатации деталей, которые раньше повреждались от излишней вибрации;
• если добавить несколько деталей, получится отличная защита картера и двигателя Нивы.

После установки подрамника раздатки слегка уменьшится дорожный просвет, но при этом ехать в машине будет куда комфортнее.

Для устранения разнообразных вибраций, шумов в машине Нива Шевроле монтируется подрамник. Он предназначен для уменьшения от раздатки на автомобильный кузов усилий. Фиксаторы раздатки уменьшают угловые раскачивания сверху вниз в вертикальной кузовной плоскости. Благодаря подрамнику смещается путь, передающий шумы, вибрирование в кузовную часть ТС. Цельная рама способствует увеличению регулировки по осям, существенно разгружает днище. Это идеальная защита для картера.

Подрамник обладает незначительными недостатками:

• Уменьшает дорожный просвет;
• В случае изготовления собственными руками, требует значительных усилий, процесс очень трудоемкий.

Замена сайлентблоков передней подвески на ВАЗ 2110

Неопытных автовладельцев мучают сомнения по поводу необходимости менять детали самостоятельно. Конечно, объяснить это можно отсутствием навыка. Однако как показывает опыт, проведенная на СТО работа не гарантирует качественного результата. К тому же это повлечет достаточно заметные финансовые затраты. Поэтому есть смысл попытаться произвести замену сайлентблоков на ВАЗ 2110 самостоятельно, пользуясь помощью многочисленных видеороликов и более опытных товарищей.

Замена сайлентблоков передних рычагов ВАЗ 2110 своими руками производится с помощью набора несложных инструментов. Но стоит помнить, что на передней балке два подобных элемента, последовательность смены которых немного отличается.

Замена верхнего сайлентблока

Для смены нужно выполнить следующие действия:

Поднять автомобиль с помощью домкрата или подъемника. В первом случае возникает необходимость жесткой фиксации, поэтому нужно включить ручной тормоз и обеспечить неподвижность колес.
Снять колесо, а также открутить и демонтировать опору. Скорее всего возникнут проблемы с беспрепятственным извлечением, поэтому для ускорения процесса можно не сильно ударить молотком по сошке, желательно через мягкую вставку или ткань.
После этого можно беспрепятственно демонтировать верхний рычаг.
На нем расположен болт, который необходимо раскрутить и извлечь.
Далее производится демонтаж непосредственно сайлентблока

Произвести его можно при помощи молотка и зубила, с особой точностью и осторожностью, чтобы не повредить другие детали. В особо сложных случаях можно высверлить его с помощью дрели.
Новый сайлентблок промазать герметиком и установить в гнездо

При этом можно использовать старый сайлентблок для создания мягкой прослойки, которая поможет сохранить целостность новой детали при установке.

Устранить осевой люфт можно либо полной заменой столба, либо закручиванием с двух сторон дополнительных шайб. Первый из способов — замена передних стоек на ВАЗ 2110 — можно даже осуществить своими руками, однако часто это не помогает из-за низкого качества деталей и их высокой стоимости. При использовании второго варианта возможно сокращение пространства для сайлентблока. Это потребует его уменьшения вручную, что сократит срок службы. Каждый из методов имеет свои недостатки, при выборе нужно ориентироваться на степень износа.

Замена нижнего сайлентблока

Процедура немного сложнее предыдущей, однако также будет посильной для автовладельца.

1. Снять стойки стабилизатора — это обеспечит подвижность рычага.
2. Раскрутить все удерживающие гайки и извлечь их.
3. Извлечь нижние сайлентблоки и установить новые с той же последовательностью, что и верхние.
4. Особенностью замены является необходимость проводить работы при загруженном автомобиле. В противном случае установка пройдет неправильно, и детали вскоре придется менять вновь.

Как становится понятно даже из описания процесса, замена передних сайлентблоков ВАЗ 2110 своими руками займет достаточно небольшое время и будет вполне осуществимой. В случае, отсутствия желания или технических возможностей, есть смысл обратиться на СТО. При ее выборе нужно быть уверенным в качестве проводимых работ, так как сайлентблок является одной из важнейших деталей, обеспечивающих качественное управление автомобилем и безопасность всех пассажиров и водителя.

Материалы, инструменты и чертежи

Защита в основном используется для моделей 21214, 2121, 21213, которые имеют проблемы с вибрацией. Чтобы собрать подрамник на ниву своими руками для раздаточной коробки, вам понадобятся металлические швеллера, уголки, болты и лист тонкого металла в качестве основных материалов. Помимо материалов, нужно раздобыть схемы или чертеж подрамника.Самая простая конструкция состоит из двух поперечных деталей и двух перекладин, которые их соединяют.Из инструментов стоит подготовить:

• болгарку;
• дрель;
• измерительные приборы — штангенциркуль, линейку;
• крен;
• молоток.

Для защиты от металлических опилок стоит взять защитную одежду из плотной ткани.

Существует несколько вариантов конструкции, поэтому количество швеллеров и уголков может измениться в зависимости от чертежа.

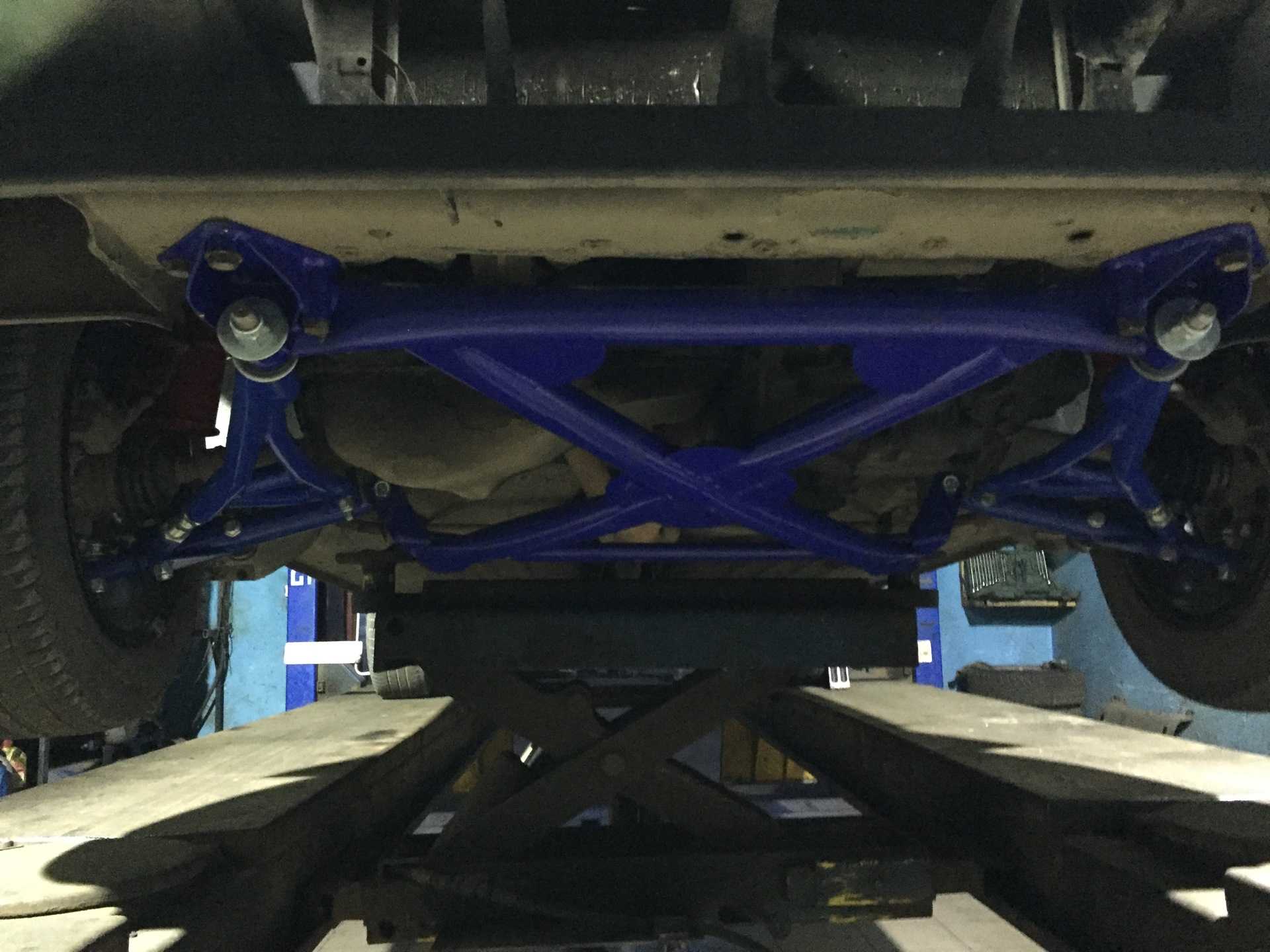

Дорожный просвет

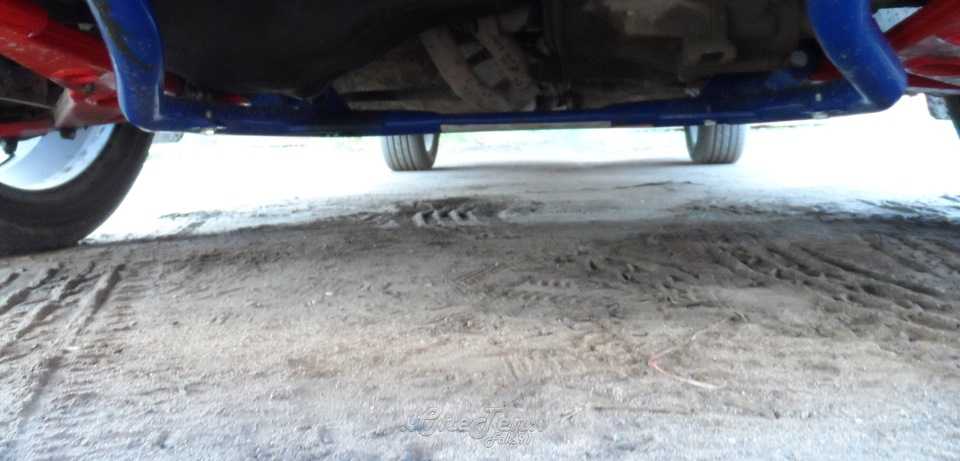

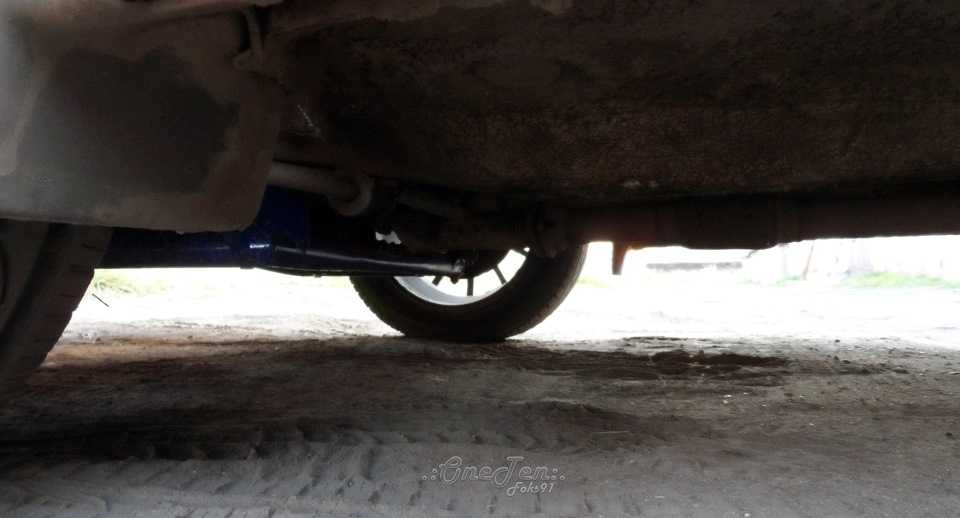

Стал конечно же меньше, относительно обычного пыльника значительно, а в сравнении с мощной стальной защитой примерно на 1см-1.5см. Все будет на 100% ясно после установки новой защиты (на подрамник). Сейчас от нижней поперечины под выхлопом около 13см.

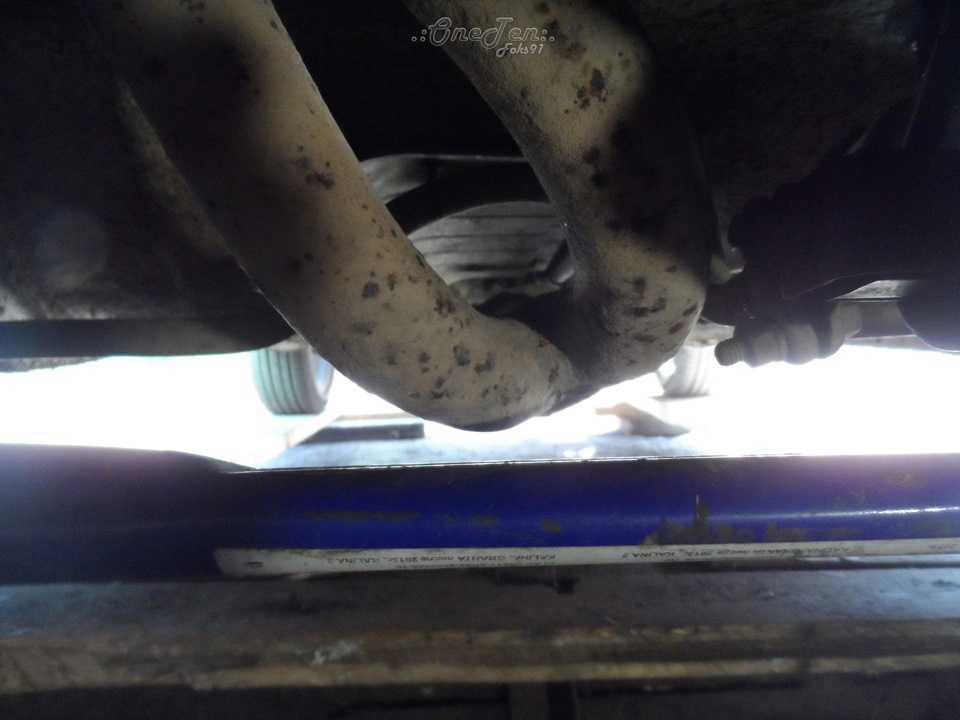

До выпускного коллектора сантиметра полтора.

При движении не задевает

Ощущения и впечатления:

Успел немного обкатать и проверить на разном покрытии.

Первой ощущается «острота» при рулежке. При плавных поворотах не значительно, но траектория теперь более четкая. А вот при резких маневрах машина мгновенно откликается на движение руля, ранее пауза была огромная. По комфорту пока одни плюсы, подвеска четко отрабатывает все неровности (колеса R15 профиль резины 195\50). При попадании из ямы в яму колеса не скачут куда попало, проще управлять автомобилем и оценивать ситуацию (правда ЭУР немного скрадывает информативность). В руль ничего не бьет.

По-моему штатный стабилизатор (18мм) больше не работает. Прокатился с ним и без, разницы почти нет. Эффект от него на низкой и средней скорости еще чувствуется, на скорости (повороты, неровности, колея) хотелось бы более жесткий. В планах идеальная замена — это на на ШС, полиуретан и 20мм прут. Остались крены из за мягкости штатных модулей передней подвески, они не реально «жидкие». Это было и раньше заметно, но сейчас особенно. Скрипов, потрескивания не появилось, все монолитно. Единственное заметно небольшое перемещение стаканов вправо\влево при резком повороте руля на месте, например двор и развороты в гаражах. Стоит желтая растяжка, возможно и ранее было, просто не обращал внимания.

И напоследок надеюсь, что крепления подвески в целом стали значительно надежнее за счет дополнительного крепежа и поперечин!

Выбор и эксплуатация на ВАЗ 2108

Для установки на ВАЗ 2108 наилучшим решением станет приобретение стального или алюминиевого подрамника. Особенности его конструкции в сочетании с выбранными материалами призваны обеспечить оптимальное соотношение показателей жесткости и веса элемента. Жесткость велика, а вот вес такого подрамника будет совсем небольшим. Возможен выбор установки защиты двигателя (тоже алюминиевой или стальной). Возможно приобретение подрамника с рычагами и без.

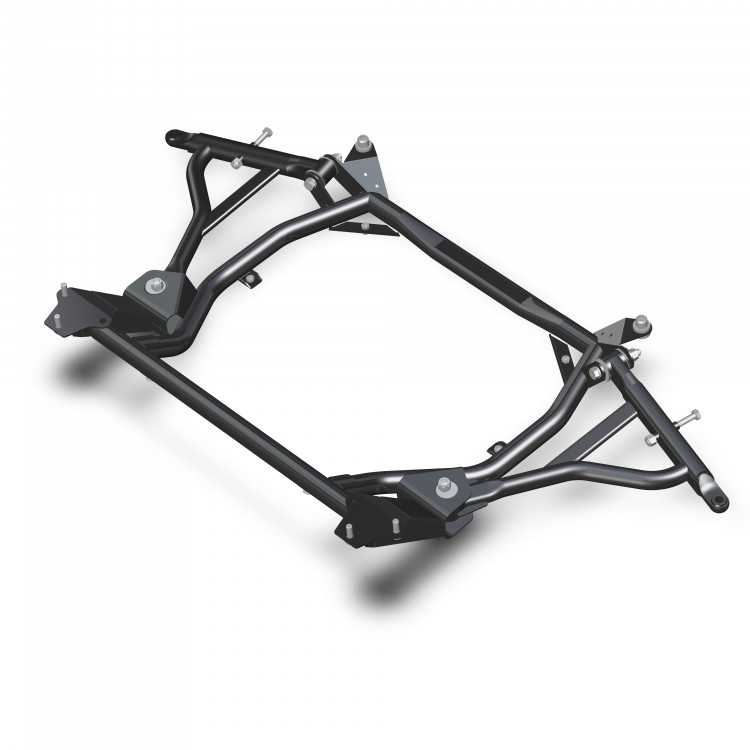

Конструкция подрамника представляет собой 2 продольных лонжерона и поперечную балку (трубные элементы). Крепление к кузову осуществляется при помощи сайлентблоков. В основе конструкции могут находиться крестообразно расположенные элементы. Находятся умельцы, изготавливающие подрамники самостоятельно. Дело, конечно, житейское и всем понятное.

Однако в идеале конструкция подрамника — результат кропотливых и точных расчетов, что под силу лишь профессионалам с инженерным образованием. Поэтому модели подрамников, доступные в магазинах, запатентованы. Если речь идет о безопасности движения на дороге, то лучше подрамник купить, а не изготавливать самостоятельно, экономия в этом случае неразумна.

Как и в случае со всеми конструкционными элементами автомобиля, подрамник мало просто купить — важно, чтобы он был грамотно установлен. В случае выявления повреждений устройства следует предпочесть замену на новое или выполнить качественный ремонт

К признакам, по которым можно судить о повреждении установленного на ВАЗ 2108 подрамника, следует отнести следующие:

• при преодолении невысоких препятствий на дорожном покрытии слышен скрип (скорее всего, имеют место неисправности сайлентблоков);
• пуск двигателя автомобиля и торможение сопровождаются толчками (необходимо убедиться, что пострадали резинки подрамника).

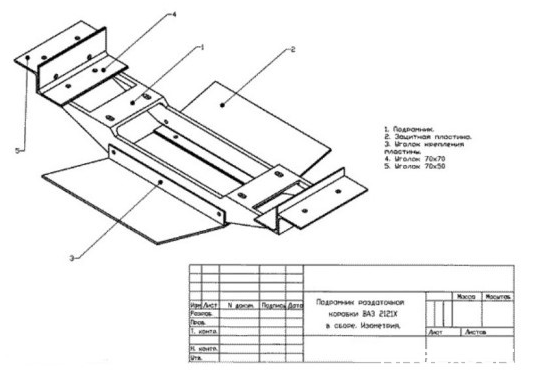

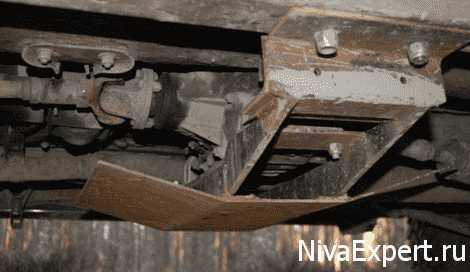

Как сделать подрамник раздатки на «Ниву» своими руками — чертеж для 21213 и 21214

Особенность обусловлена не только специфическими конструктивными решениями узла, но и способом крепления детали к автомобилю. Так, вместо монтажа на силовые компоненты кузова, как это принято в мировом автомобилестроении, инженерами реализован способ связи через сайлентблоки непосредственно к полу машины. Результат – высокими темпами разрушающееся днище в точках зацепа и «расколбас» на скоростях выше 80 км/ч.

Один из способов снять напряжение – установка подрамника раздаточной коробки на Ниву. При этом владелец заметит снижение вибрационной нагрузки, увеличение естественного срока службы, а также защищенности трансмиссии. Из минусов – относительная сложность воплощения идеи и уменьшенный на 2-3 см дорожный просвет (исправляется лифтом подвески).

Сайлентблоки

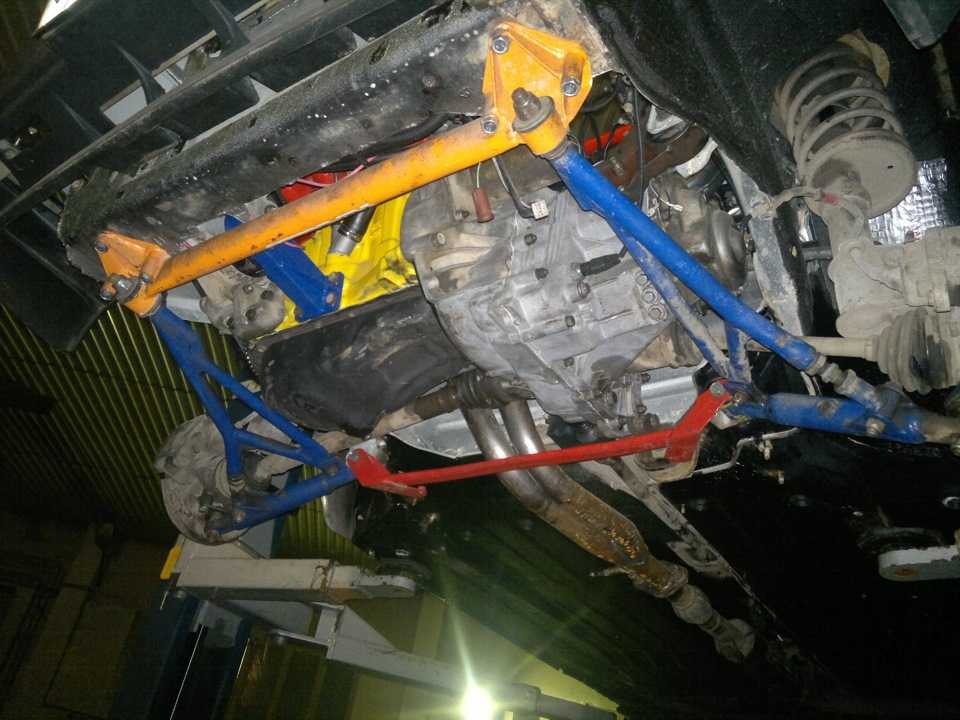

Начну с регулировок.

До установки железа колесо с водительской стороны было очень близко к брызговику, при торможении смещалось еще дальше и терло о крепеж (вероятно кастер был в минусе за нулевой точкой). Правое примерно в центре арки, тут особых проблем не было. На стенд не ездил поэтому цифр не знаю. По шайбам: 4 c одной и 5 с другой стороны (водительская).

Сейчас на это не равняемся, конструкция в корне другая т.к в описании рамы указано: «Увеличение кастора на 1,5 градуса.» Это значит, переднее крепление смещено вперед.

Честно, с кастером больше всего мучений. Делали самостоятельно, начинали вообще без шайб, потом добавляли до 2 и до 3 с каждой стороны. В конце концов водительская сторона 3 шайбы, а пассажирская 5. Почему так? Ориентировались по положению колеса в арке относительно брызговика и переднего бампера, а так же по перекосу сайлентблока в кронштейне. Так получалось приблизительно симметрично право\лево.

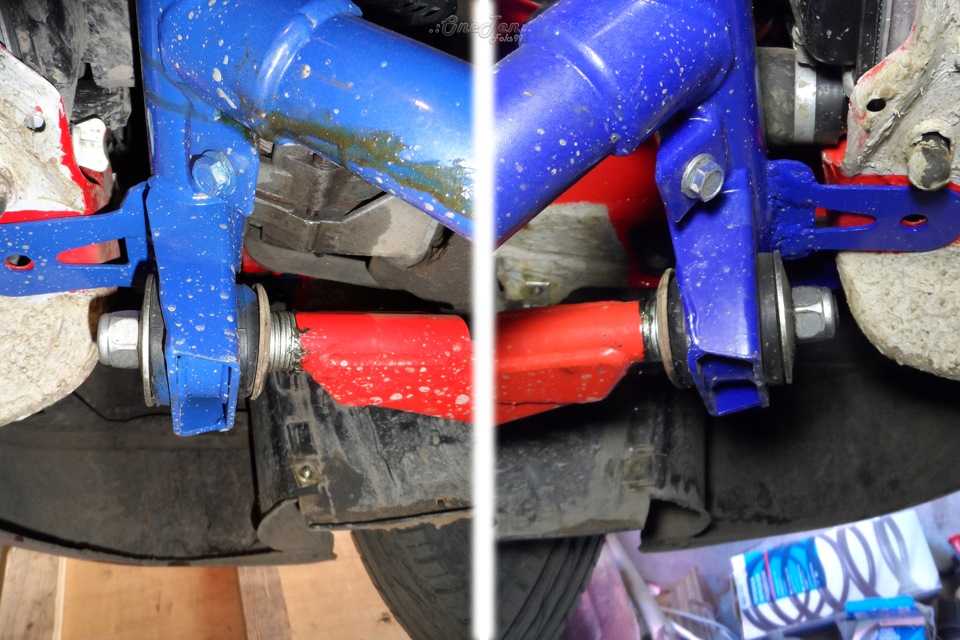

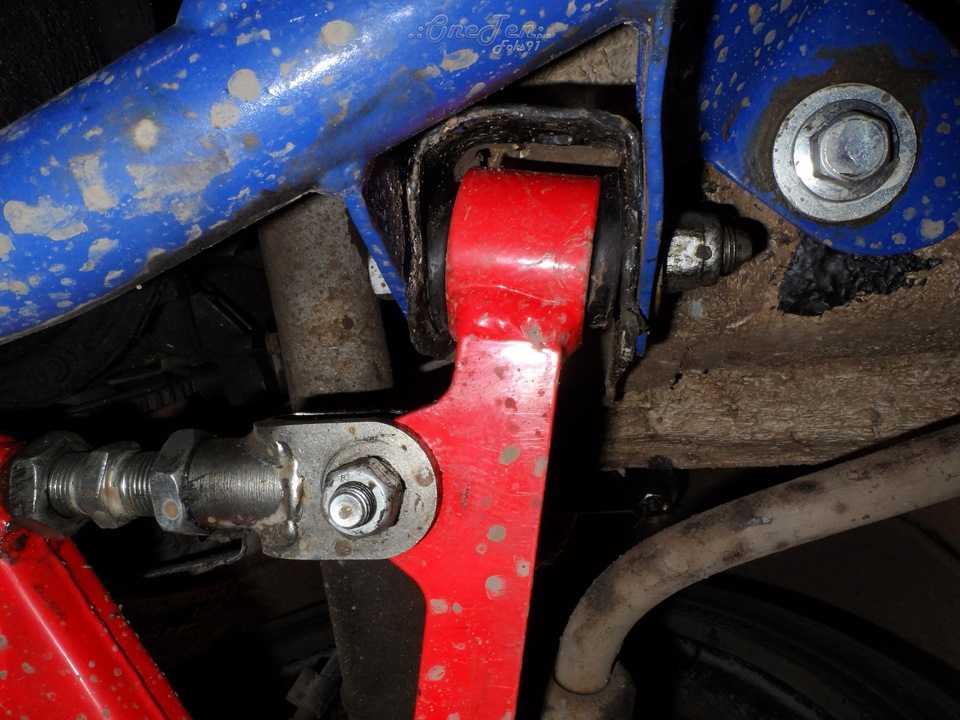

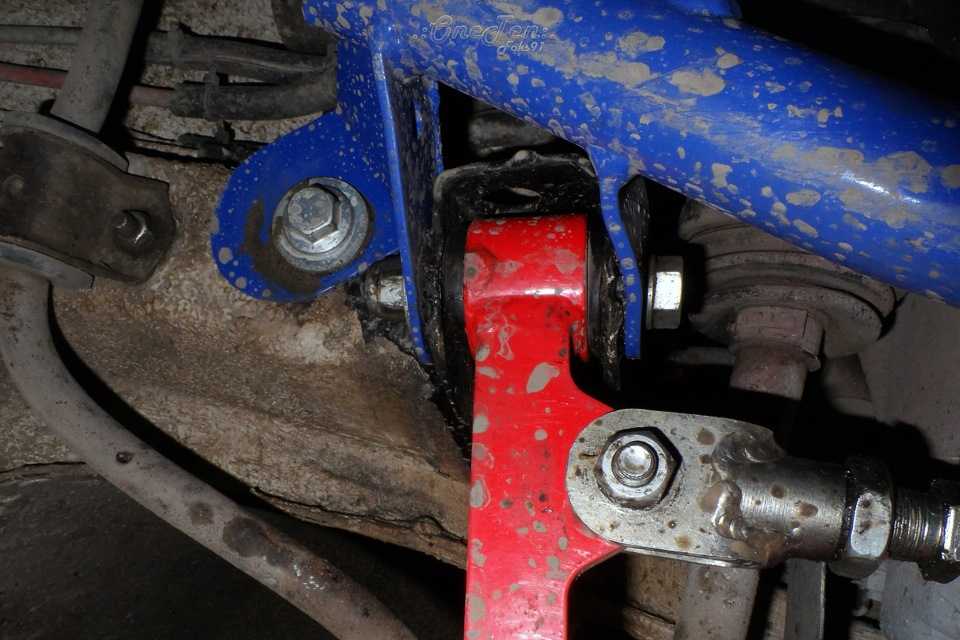

Резинки в поперечине.

Водительская сторона

Пассажирская сторона

На ходу все утрясли, все должно было принять рабочее положение. Передние резинки не утянуло, значит с геометрией рычага все хорошо (регулируется муфтой). Задние резинки так же вроде бы не выдавило, но есть перекос по диагонали! Как понимаю от этого ни куда не деться, такова конструкция машины, чем больше кастер тем сильнее получается перекос.

Установка

Для удобства монтажа автомобиль фиксируется на подъемнике или над ямой. Предварительно осуществляется консервация поверхностей (точки крепления, подрамник) защитными средствами, например, мовилем.

Готовое изделие примеряется по месту индивидуально для каждой автомашины. По периметру конструкции просверливаются 4 симметричных относительно центральной линии отверстия. Предварительно ослабив крепеж раздаточной коробки.

Разместив пластины со стороны салона, как на фото, подрамник крепится к лонжеронам болтами М12х1,25.

Последовательно снимаются, переворачиваются кронштейны РК и свободно фиксируются к подрамнику. Регулируется положение фланцев валов до образования минимальных зазоров путем перемещения всей конструкции. Центровка производится при 3000 об/мин на стоячей машине.

Основательно затягиваются болты.

Подводим итоги

Есть ли смысл ставить подрамник на ВАЗ для повседневной езды? Вопрос спорный, особенно когда идет речь об установке подрамника без жестких рычагов. Многие любители тюнинга автомобилей считают, что для повышения управляемости достаточно установить только треугольные рычаги. А отдельно подрамник выступает больше, как усилитель кузова, уменьшая его деформации. Кроме этого неизвестно, как повлияет подрамник в случае ДТП, лучше сдержит удар или, наоборот, в случае бокового удара потянет за собой и другую сторону.

А как считаете вы, нужно ли устанавливать подрамник без рычагов или будет достаточно поставить распорку стоек или усилитель передка (моторного щита, рейки)?

Какой подрамник лучше установить на ВАЗ для повседневной езды?

Нужно ли устанавливать подрамник без рычагов на ВАЗ для повседневной езды?

Ваше мнение о необходимости установки треугольных рычагов на ВАЗ 2110:
