Датчик расхода воздуха Siemens — как продиагностировать?

Датчик расхода воздуха Siemens — как продиагностировать?

Сообщение andr1968 » 12 июл 2008, 12:52

Сообщение Олег_Д » 13 июл 2008, 20:24

Датчик расхода воздуха Siemens — как продиагностировать?

Сообщение racon » 25 ноя 2008, 15:04

Точка А. Это точка, которую я назвал точку начала спада напряжение. Должно быть не менее 5.5 вольт. В идеале 5.96-6.0 вольта. Точка В. Точка наименьшего напряжения. Не меньше 0.2 вольта. Попадались расходомеры не рабочие, у которых напряжение опускалось до 0. Точка С. Напряжение стабилизации. В расходомерах бош должно быть 1 вольт, в сименсе 0.6 вольт. Еще заметил, что фактически время от включения зажигания до точки В как правило приблизительно 600 мс. А до точки С 5-7 секунд. Были расходомеры нерабочие у которых это время было около 10 секунд. Хотя из моей практики достаточно посмотреть точки А и В. Ниже привожу осциллограьмы рабочих и нерабочих расходомеров. Увы, большая часть не сохранилась. Встречал расходомеры, которые люди покупали в магазинах, ставили на автомобили, приезжали и говорили – а она все равно не едет. Причиной тому есть, как я их называю, кожезаменители. Т.е. снаружи вроде все один в один. А внутри вместо измерительных пластин стоит диод и кусочек проволки натянут. Дешево и сердито.

Проверка ДМРВ Сименс на ВАЗ 2107: пошаговая инструкция

Шаг 1: Подготовка к проверке

Перед тем как начинать проверку, необходимо подготовиться правильно. В первую очередь, нужно убедиться, что уровень топлива в баке достаточный для работы автомобиля в течение нескольких часов. Также следует проверить состояние бензонасоса и его работу.

Далее необходимо подготовить инструменты для работы: свечной ключ, шестигранник для снятия коллектора, мультиметр и зажигательную свечу

Важно убедиться, что инструменты в хорошем состоянии и они не доставляют неудобств при работе

Еще один важный шаг – это вынуть предохранитель, соответствующий ДМРВ, перед проверкой. Обычно на корпусе предохранителя указывается его назначение. Предохранитель следует вынимать, когда двигатель охладился.

Как самостоятельно проверить расходомер на ВАЗ 2115

1. Если на приборной панели зажглась лампа «Check Engine», можно определить ошибки по кодам OBD с помощью автосканера. Однако такое оборудование не всегда есть под рукой.
2. Первичную проверку можно провести простым отключением разъема расходомера и сравнением поведения двигателя с ДМРВ и без него. После отключения исправного датчика поведение автомобиля должно ухудшиться. Сломанный расходомер при отключении не внесет изменений в работу мотора.
3. И, наконец, относительно точная проверка с помощью мультиметра. Она проводится в два этапа. Сначала на отключенном разъеме проверяется питание прибора. Из ЭБУ на 2 контакт должно подаваться 12 вольт, на 4 контакт 5 вольт. Замеры производят относительно массы, при включенном зажигании и заглушенном ДВС. Затем на подключенном разъеме измеряется напряжение сигнала датчика в состоянии покоя (зажигание включено, двигатель не заведен). Для этого необходимо вооружиться относительно точным мультиметром, способным измерять напряжение с погрешностью до 1/100 вольта.

   Относительно массы, на контакте № 5 должно быть напряжение от 0,99 до 1,02 вольта. Допускается увеличение значения до 1,05 вольта, но это свидетельствует о большой степени износа сенсоров ДМРВ.

Взаимозаменяемость

Данный вопрос довольно актуален, особенно принимая во внимание стоимость оригинальных изделий импортного автопрома. Но здесь не все так просто, приведем пример

В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh). Несколько позже импортные датчики и контролеры заменили отечественные изделия.

А –импортный нитевой ДМРВ производства Bosh (pbt-gf30) и его отечественные аналоги В – АОКБ «Импульс» и С – АПЗ

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

• Диаметр провода, используемого в проволочном терморезисторе. У бошевских изделий Ø 0,07 мм, а у отечественной продукции – Ø0,10 мм.
• Способ крепления провода, он отличается типом сварки. У импортных датчиков это контактная сварка, у отечественных изделий – лазерная.
• Форма нитевого терморезистора. У Bosh он имеет П-образную геометрию, АПЗ выпускает приборы с V-образной нитью, изделия АОКБ «Импульс» отличаются квадратной формой подвески нити.

Все приведенные в качестве примера датчики были взаимозаменяемые, пока Горьковский автозавод не перешел на пленочные аналоги. Причины перехода были описаны выше.

Пленочный ДМРВ Сименс (Simens) для ГАЗ 31105

Приводить отечественный аналог изображенному на рисунке датчику не имеет смысла, поскольку внешне он практически не отличается.

Следует отметить, что при переходе с нитевых приборов на пленочные, скорее всего, потребуется менять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ, и, собственно сам контролер. В некоторых случаях контроль может быть адаптирован (перепрошит) под работу с другим датчиком. Такая проблема связана с тем, что большинство нитевых расходомеров посылают аналоговые сигналы, а пленочные – цифровые.

Следует отметить, что на первые серийные автомобили ВАЗ с инжекторным двигателем устанавливался нитевой ДМРВ (производства GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и т.д. Сейчас в них устанавливается ДМРВ БОШ 0 280 218 004.

Для подбора аналогов можно воспользоваться информацией с официальных источников, или тематических форумов. Для примера ниже представлена таблица взаимозаменяемости ДМРВ для автомобилей ВАЗ.

Таблица совместимости ДМРВ для модельного ряда ВАЗ

Представленная таблица наглядно показывает, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (в том числе и на 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Гранта, Калина, Приора, 21099, 2115, Нива Шевроле и т.д.).

Как правило, не возникнет проблем и с другими марками авто отечественного или совместного производства (УАЗ Патриот ЗМЗ 409, ДЭУ Ланос или Нексия), подобрать замену ДМРВ для них не составит проблемы, это же касается и изделий китайского автопрома (КIA Ceed, Спектра, Спортейдж и т.д.). Но в этом случае велика вероятность, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

Значительно сложнее обстоит дело с европейскими, американскими и японскими авто. Поэтому, если у вас Тойота, Фольксваген Пассат, Субару, Мерседес, Форд Фокус, Нисан Премьера Р12, Рено Меган или другое европейское, американское или японское авто, прежде, чем производить замену ДМРВ, необходимо тщательно взвесить все варианты решения.

Если интересно, можете поискать в сети эпопею с попыткой замены на Ниссане Альмера Н16 «родного» воздухомера аналогом. Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

В некоторых случаях поиск аналого будет оправданным, особенно, если принять во внимание стоимость «родного» волюметра (в качестве примера можно привести БМВ Е160 или Ниссан Х-Трейл Т30)

Дмрв Siemens vdo 5WK97014 от Ваз 2104-2107 в Ваз 2110-2112 — Лада 2112, 1.6 л., 2006 года на DRIVE2

как красиво расписать не знаю, да и лень)))актуально для январейсименс примечателен своей ценой 1900-2300 руб и долгим сроком службы, и не надо мудрить с креплением к корпусу воздушного фильтра(в классике стоит корпус 2112))) как при установке дмрв от газ.выбрал дмрв фирмы континенталь.пришлось очень долго курить форумы классиководов)))распишу по частям(ссылка на следующую часть где будет внедрение тарировки и ссылки на готовые файлы, будет в конце)

для установки в пп надо изменить тарировки дмрв в родной прошивке(подробно будет в следующей части)и перекроссировать проводкуобязательно нужен разьем дмрв сименсраспиновка:бош1 (ДТВ)2 (+12V)3 (масса)4 (+5V от ЭБУ)

сименс классика1-(+12v)2-(+5v от ЭБУ)3-(сигнал)4-(ДТВ)5-(масса)

если дмрв без дтв(к разьему бош идут 4 провода) то подключаем по этой же схеме игнорируя пункты с дтв.

переходник пока черновой.позже залью термопистолетом или сделаю на прямую без переходникая паял переходник(из мертвого дмрв, сточив до контактов), потому что не был уверен то что тема моя прокатит.можно обойтись без него:из разьема сименс вытаскиваем провода(там разьемы с двухсторонним фиксатором, надо зажимать с двух сторон) и вытащив провода из родного штекера(вытащить проще.фиксатор с одной стороны) втыкаем соблюдая распиновку в разьем сименс.встают как родные.

ДОПОЛНЕНИЕ: из родного штекера который в проводке контакты вытаскивать оч тяжело.там фиксатор с двух сторон)))

Цена вопроса: 2 300 ₽

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

• Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
• ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
• Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
• Выводится сообщение о проблеме с двигателем (Cheeck Engine)

Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым)

Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Поиск ошибки с помощью диагностического адаптера

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

1. Тестирование в процессе движения.
2. Диагностика с применением мультиметра или тестера.
3. Внешний осмотр сенсора.
4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

• Необходимо открыть капот, отключить расходомер, закрыть капот.
• Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
• Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

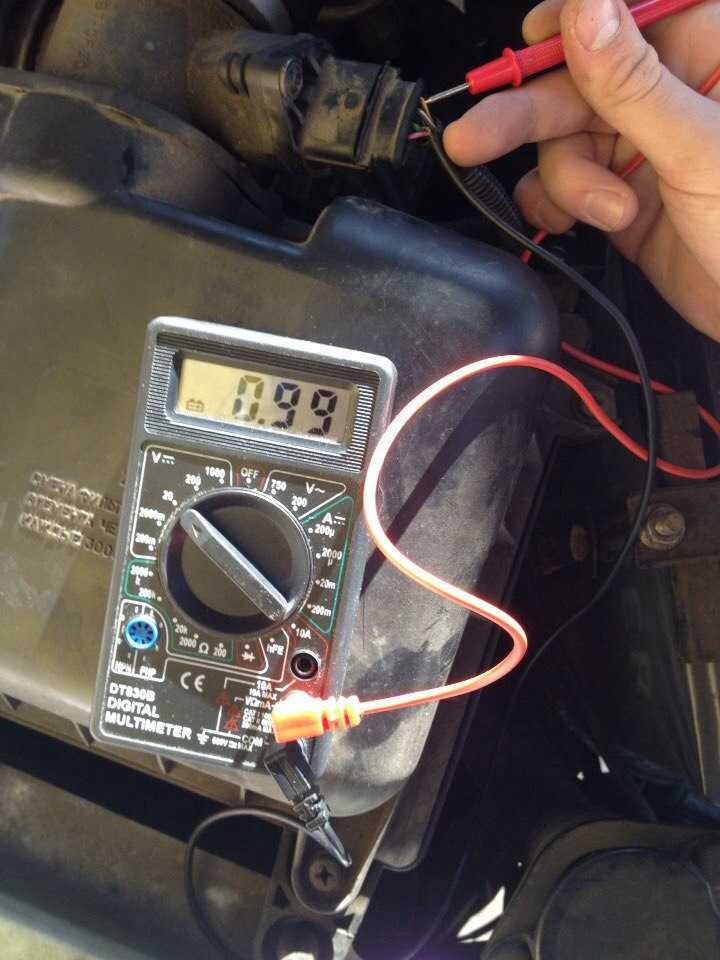

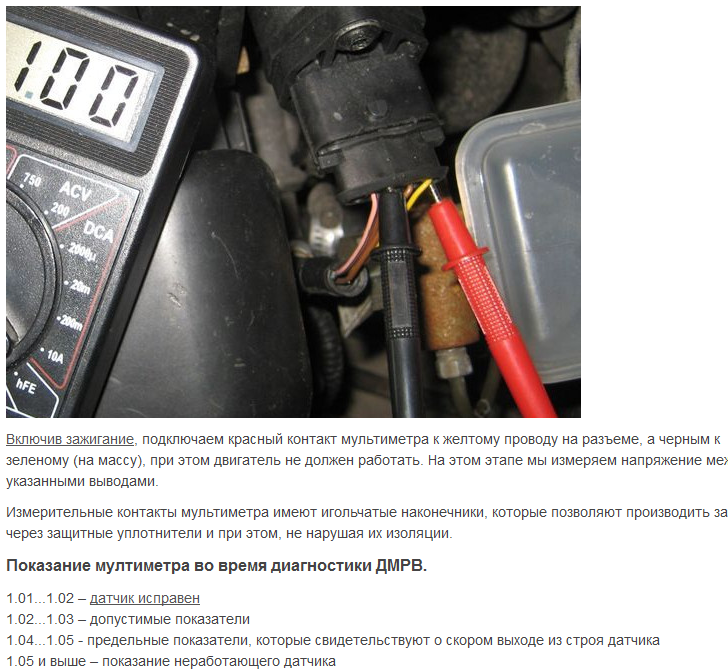

Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

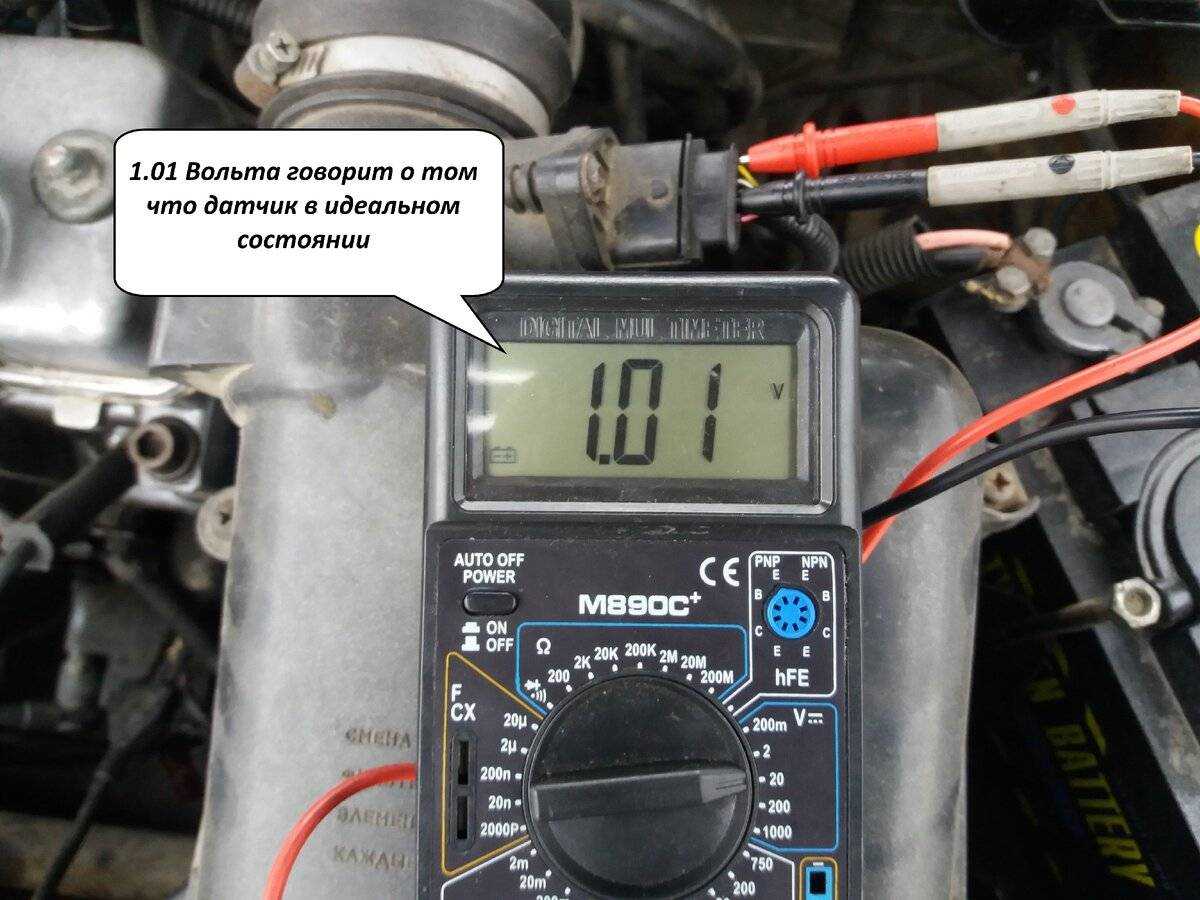

• Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
• 1,01-1,02 В – прибор БУ, но состояние его хорошее.

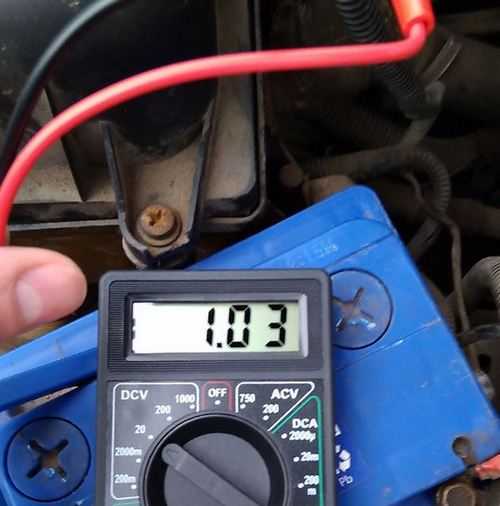

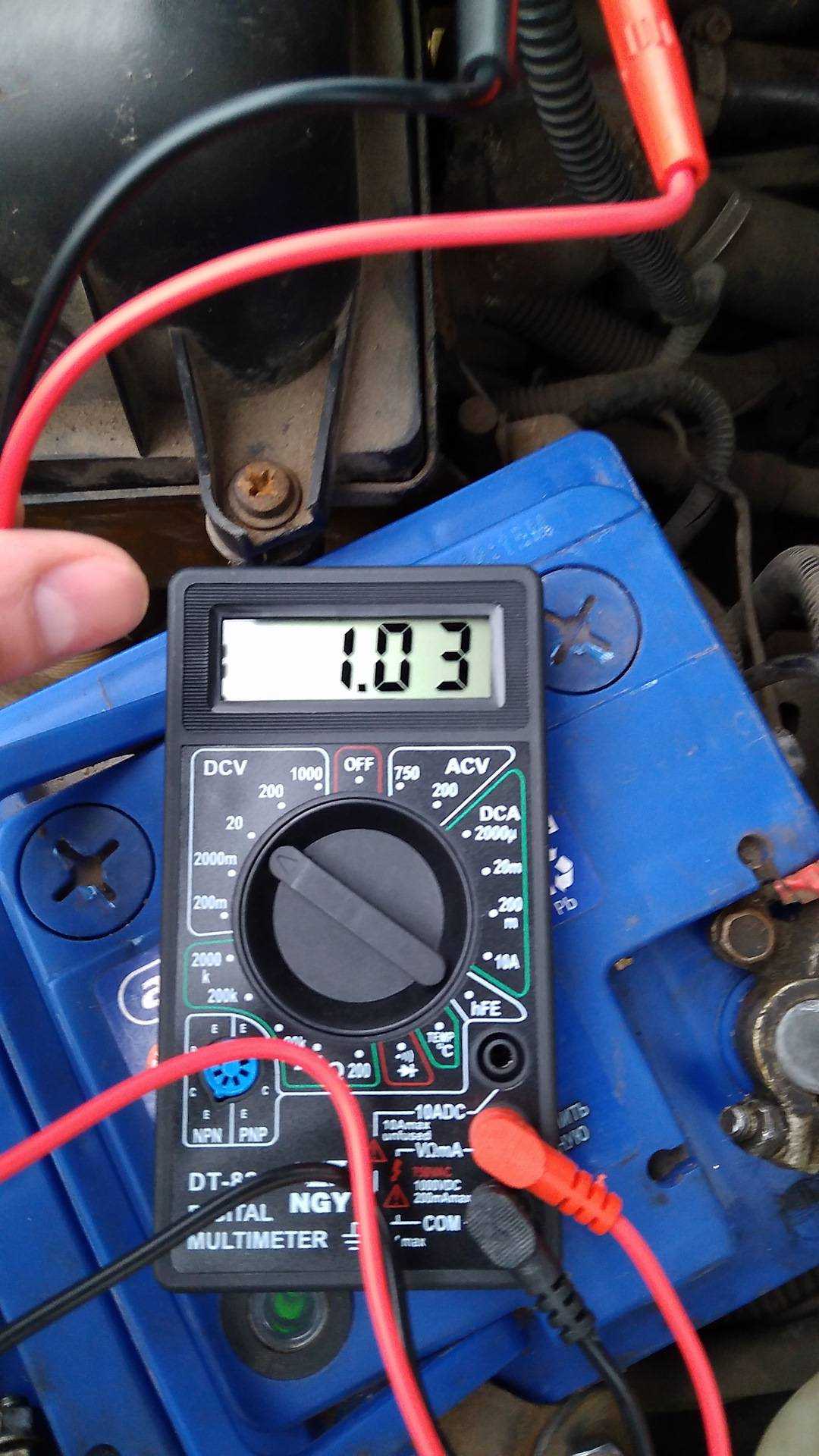

• 1,02-1,03 В – указывает, что устройство все еще работоспособное.
• 1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
• 1,04-1,05 – ресурсы прибора практически исчерпались.

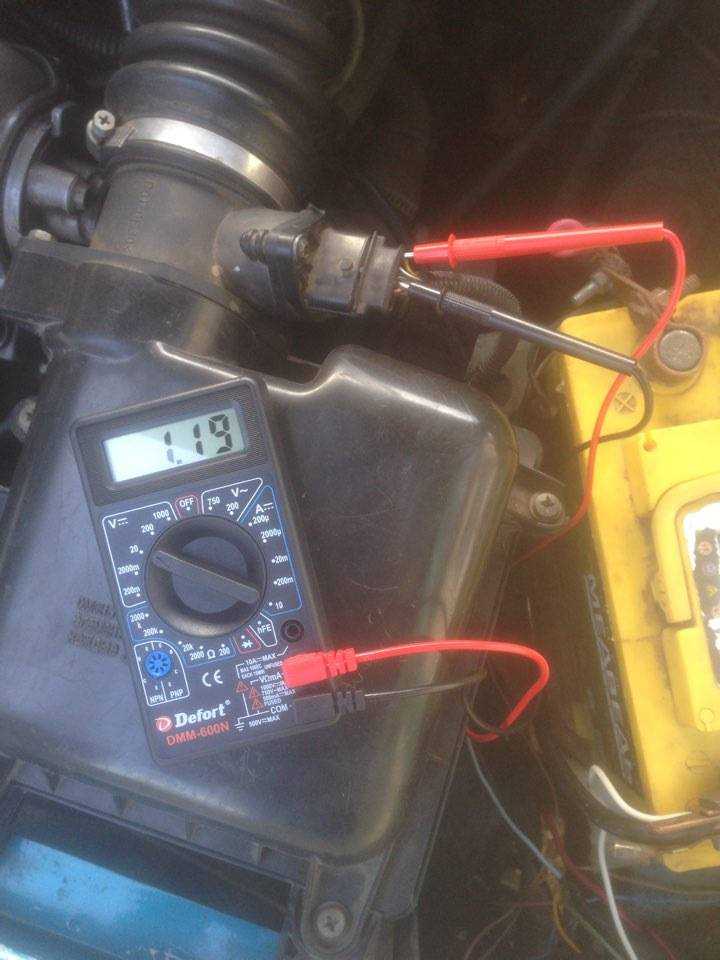

• Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, – снять сенсор и оценить его состояние.

Осмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Как определить неисправности ДМРВ

ДМРВ, или дроссельно-модулирующий регулятор вакуума, является важной частью мотора в автомобиле. Он регулирует количество воздуха, поступающего в двигатель, чтобы обеспечить правильный холостой ход, ускорение и торможение

Если ДМРВ неисправен, автомобиль может потерять мощность, дымить или даже остановиться.

Одним из признаков неисправности ДМРВ может быть неустойчивый холостой ход. Если автомобиль не запускается или плохо работает на холостом относительно нескольких минут, проблема может быть в ДМРВ. Также возможны проблемы при ускорении и торможении.

Чтобы определить, работает ли ДМРВ правильно, можно провести тест на вакуум. Для этого нужно отключить шланг вакуума, который подключен к ДМРВ, и подключить к нему вакуумный насос. Если механизм в ДМРВ работает правильно, его должно быть слышно и он должен сжиматься или расширяться.

• Еще одним способом проверки ДМРВ является просто наблюдение за ним. Если механизм не расширяется или не сжимается, когда двигатель работает, это может быть признаком неисправности.
• Если все вышеперечисленные признаки присутствуют, необходимо провести дополнительную диагностику с помощью сканера.

Важно отметить, что неисправности в ДМРВ могут вызвать различные проблемы в работе автомобиля, поэтому рекомендуется регулярно проверять его состояние. Если вы обнаружили неисправность, необходимо как можно скорее заменить ДМРВ, чтобы избежать более серьезных проблем с вашим автомобилем

ДМРВ для автомобиля ВАЗ 2107

Впрысковые (инжекторные) моторы на автомобилях ВАЗ 2107 оснащены проверенным временем ДМРВ от фирмы Сименс.

Разумеется, никакой немецкой магии тут нет, датчик может выйти из строя, как и любое иное оборудование. Автомобиль при этом не остановится, двигатель не заглохнет, но управляющая электроника переведет его в аварийный режим. То есть воздух, поступающий во впускной коллектор, главным «мозгом» учитываться не будет, топливная смесь в этом случае формируется по усредненному принципу. Увеличивается расход бензина, снижается мощность и крутящий момент.

Как проверить самостоятельно ДМРВ

Признаки неисправности датчика массового расхода следующие:

• горит сигнальная лампа «check engine» на панели приборов;
• плавающие холостые обороты при исправном регуляторе холостого хода;
• при равномерной нагрузке нет плавности хода автомобиля;
• запуск двигателя затруднен (при наличии иных неисправностей – невозможен);
• немотивированно вырос расход топлива;
• ощутимая потеря мощности (особенно заметно под нагрузкой).

ДМРВ Siemens VDO, установленный на автомобилях ВАЗ 2107, отличается высокой надежностью, однако он может казаться неисправным по причине внешних воздействий. Например, загрязнение, попадание воды или масла в измерительный канал или нарушения электропитания. Поэтому проверка ДМРВ ВАЗ 2107 для двигателя инжектор начинается с осмотра датчика. Его необходимо снять.

• скидываем с аккумулятора минусовую клемму;
• отпускаем хомут крепления и отделяем патрубок впускного коллектора от фланца датчика ДМРВ;

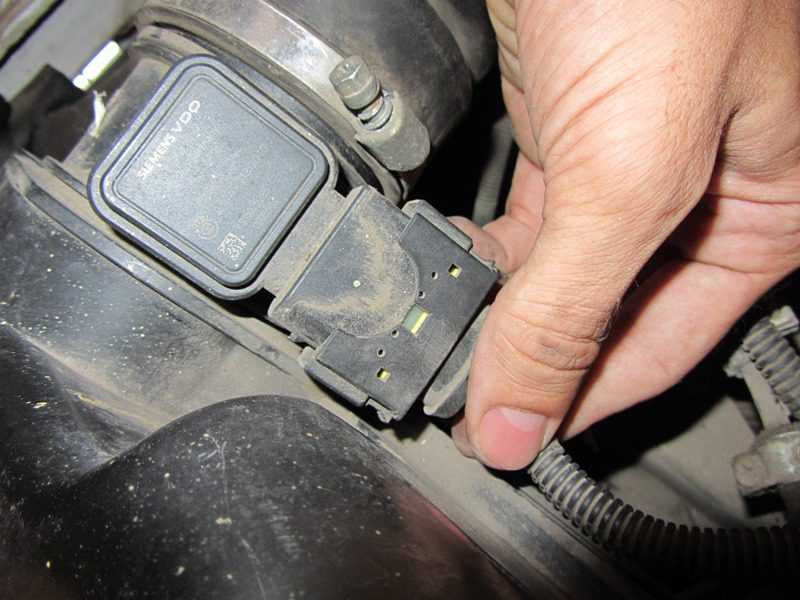

• аккуратно отсоединяем разъем питания и управления (от температуры пластик фиксаторов становится хрупким);
• откручиваем крепежные элементы и снимаем датчик с корпуса воздушного фильтра.

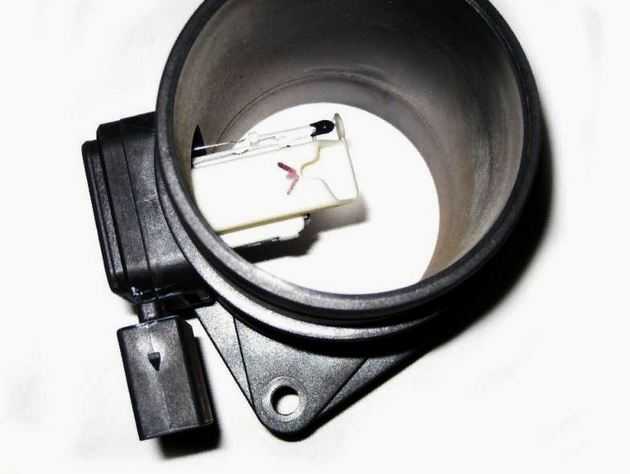

Осматриваем внутреннюю полость и сенсоры. Проводники и крепеж элементов не должны иметь визуальных повреждений, на поверхности отсутствует пыль, влага и масляные пятна.

Корпус также не должен иметь повреждений, трещин, сквозных потертостей.

Разумеется, имеющиеся загрязнения необходимо удалить. Полости измерительного канала продуваются сжатым воздухом.

Можно воспользоваться специальными спреями (только не карбклинером или WD-40!) для прочистки расходомеров. После очистки необходимо устранить причину появления грязи. Чаще всего мусор в ДМРВ попадает из несвоевременно замененного воздушного фильтра.

Проверка электрической части с помощью мультиметра

Чтобы узнать, в каком состоянии электрическая схема ДМРВ, потребуется распиновка контактов Siemens VDO. Сначала проверяем колодку со стороны ЭБУ. Минусовой провод мультиметра закрепляем на «массу», включаем зажигание. Плюсовой провод соединяем с контактом №5 колодки: нормальное напряжение питания 12 В. Аналогично проверяем контакт №4; нормальное напряжение 5 В. Если значения иные, проверяем ЭБУ или жгут проводов от ДМРВ к блоку управления двигателем.

Как проверить датчик на правильность выходного сигнала? С помощью диагностического сканера (идеальный вариант) или тем же мультиметром. Показания выходного контакта показывают не только исправность ДМРВ, но и оставшийся ресурс.

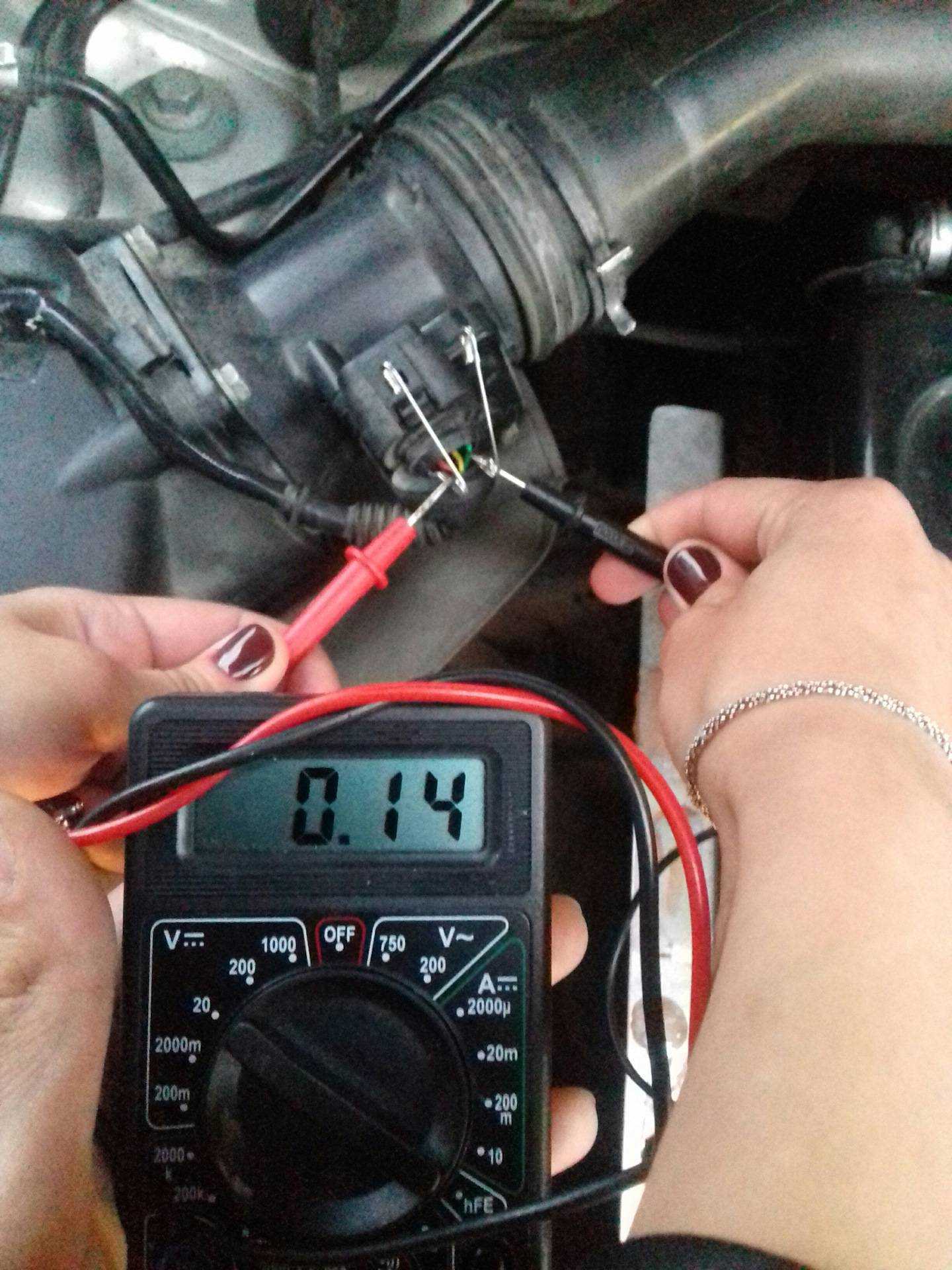

Необходимо подключить плюсовой провод к сигнальному контакту разъема (на ВАЗ 2107 это № 3 зеленого цвета), а минусовой провод к массе. Мультиметр устанавливается в диапазон измерений до 2 В, погрешность до сотых долей вольтметра.

После включения зажигания на приборе должно отобразиться значение около 1 вольта.

• показания от 0,9 В до 1,02 В – ДРМВ работает идеально;
• от 1,03 В до 1,05 В – срок службы подходит к завершению;
• более 1,05 В, или отсутствует вовсе – датчик подлежит замене.

Шаг 4: Ремонт или замена дмрв

Если в результате проверки было выявлено неисправное дмрв Сименс, то необходимо провести ремонт или замену данного элемента.

Для ремонта дмрв необходимо вынуть его из места установки и тщательно очистить от загрязнений. Перед заменой дмрв желательно проверить целостность и исправность проводов.

Если дмрв не подлежит ремонту, то необходимо приобрести новый. При выборе нового дмрв Сименс для ВАЗ 2107 необходимо руководствоваться моделью автомобиля и типом двигателя.

После установки нового или отремонтированного дмрв необходимо повторно проверить работоспособность системы в целом и дмрв в частности.

Проверка зазора в клапанах ДМРВ

Вот как можно провести проверку зазора в клапанах ДМРВ на ВАЗ 2107 инжектор:

1. Выключите зажигание и отсоедините провода от аккумулятора, чтобы исключить случайное включение ДМРВ.

2. Отсоедините электрический разъем от ДМРВ.

3. Отверните крепежные винты и снимите защитную крышку ДМРВ.

4. Тщательно осмотрите клапаны ДМРВ на наличие видимых дефектов, таких как износ, повреждения или загрязнения. Если необходимо, очистите клапаны от накопившейся грязи или промывочной жидкости.

5. Установите щуп с измерительным толщиномером между клапаном ДМРВ и корпусом. Проверьте зазор, который должен быть в пределах допустимых значений, указанных в технической документации или руководстве по ремонту для вашей модели ВАЗ 2107.

6. Если зазор выходит за пределы допустимых значений, регулируйте его, отверткой на муфте регулировочного винта. Вращайте винт по часовой стрелке, чтобы увеличить зазор, или против часовой стрелки, чтобы уменьшить зазор. Проверьте зазор снова после регулировки.

7. После проверки зазора, установите защитную крышку и закрепите ее крепежными винтами.

8. Подсоедините электрический разъем к ДМРВ и подключите провода к аккумулятору.

Проверка зазора в клапанах ДМРВ необходима для правильной работы системы впрыска топлива. Если зазор не соответствует требуемым значениям, это может привести к нестабильному холостому ходу, потери мощности и другим проблемам с двигателем. При необходимости, выполняйте регулировку зазора в клапанах согласно указаниям производителя или обратитесь к квалифицированному автомеханику.

Как заменить датчик ДМРВ ВАЗ 2107

Чтобы произвести замену датчика, необходимо выполнить следующие действия:

• ключем на 8 или отверткой ослабить хомут, удерживающий воздуховод;
• снять рукав воздуховода с выходного патрубка ДМРВ;
• ключем на 10 открутить болты крепления датчика к воздушному фильтру;
• снять датчик ДМРВ с машины;
• снять резиновое уплотнительное кольцо с датчика;
• установить новый датчик на воздушный фильтр, надев на него уплотнительное кольцо;
• затянуть два болта крепления датчика;
• надеть воздухопровод и затянуть хомут. На этом замена ДМРВ ВАЗ 2107 окончена. Можно тестировать работу двигателя.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

На основе сигнала с датчика массового расхода воздуха (ДМРВ) производится расчет циклового наполнение цилиндра, пересчитываемого в конечном итоге в длительность импульса открытия форсунок. Если он работает не корректно, машина кушает бензин больше чем нужно. Устанавливается такой датчик на втором тракте, сразу за воздушным фильтром и подсоединяется к системе электричества, которая управляется шестиконтактной колодкой проводов.

Существует довольно много различных типов ДМРВ: механические, ультразвуковые, термоанемометрические и некоторые другие.

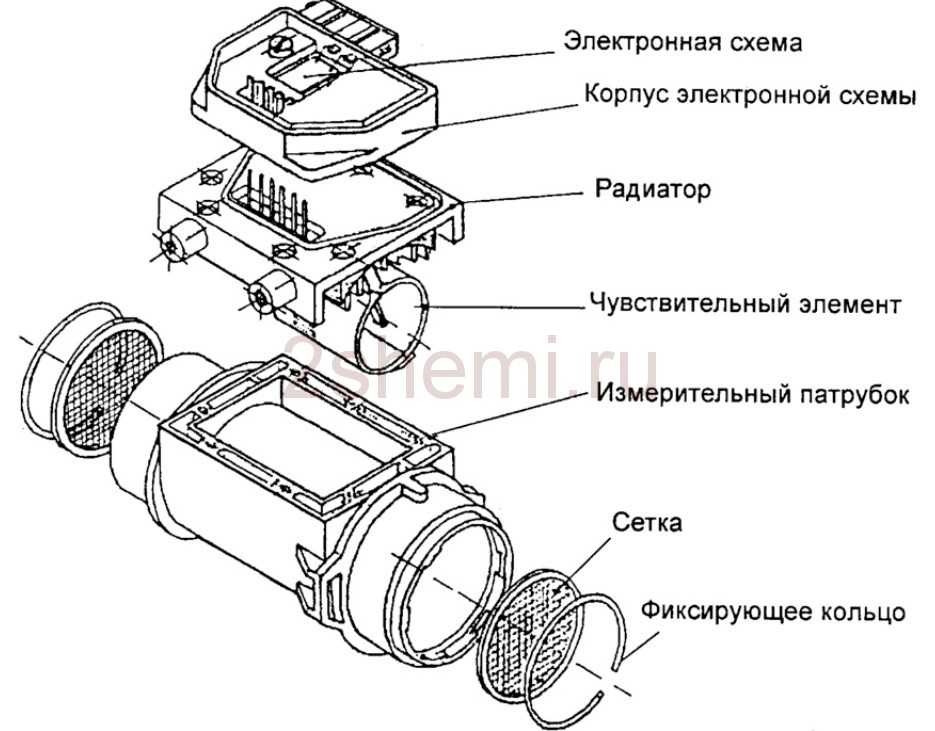

В данном случае рассмотрим устройство термоанемометрического датчика HFM-5 от Bosch, наиболее часто устанавливаемого на автомобили ВАЗ. Чувствительный элемент датчика представляет собой тонкую пленку, на которой расположено несколько температурных датчиков и нагревательный резистор. В середине пленки находится область подогрева, степень нагрева которой контролируется с помощью температурного датчика.

На поверхности пленки со стороны потока воздуха и с противоположной стороны симметрично расположены еще два термодатчика, которые при отсутствии потока воздуха регистрируют одинаковую температуру. При наличии потока воздуха первый датчик охлаждается, а температура второго остается неизменной, вследствие подогрева потока воздуха в зоне нагревателя. Дифференциальный сигнал обоих датчиков пропорционален массе проходящего воздуха.

• 1 — диэлектрическая диафрагма
• Н — нагревательный резистор
• SH — Датчик температуры наг. резистора
• SL — Датчик температуры воздуха
• S1 и S2 — темп датчики до и после нагревателя.
• QLM — масса воздушного потока
• t — температура

Электронная схема датчика преобразует этот сигнал в постоянное напряжение, пропорциональное массе воздуха. Такая конструкция получила название Hot Film (HFM), к ее достоинствам можно отнести высокую точность измерения и способность регистрировать обратный поток воздуха, к недостаткам – низкую надежность в условиях загрязнения и попадания влаги.

В старых системах (ЭБУ Январь-4 и GM-ISFI-2S) применялись другие термоанемометрические ДМРВ, чувствительные элементы которых были выполнены в виде нитей. Такие датчики получили название Hot Wire MAF Sensor. Выходной сигнал этих датчиков был частотный, то есть в зависимости от расхода воздуха менялось не напряжение, а частота выходных импульсов. Датчики были менее точны, не позволяли регистрировать обратный поток, но эти недостатки перекрывала очень высокая надежность.

На автомобили ВАЗ устанавливались несколько типов датчиков массового расхода воздуха: GM, BOSCH, SIEMENS и российского производства. В 1999—2004 гг. на авто ВАЗа устанавливались два типа датчиков 0 280 218-037 и 0 280 218-004. Эти датчики выдают разные параметры выходного напряжения (тарировки) на одинаковом расходе воздуха и взаимозаменяемость (вернее, замена 004 на 037) возможна только с заменой тарировочных таблиц в прошивке. То же касается и нового датчика 116, устанавливаемого серийно с начала 2005 г.

Датчик поставляется только в сборе, с кодом и маркируется зеленым кругом.

На часть автомобилей классической компоновки совместно с ЭБУ Январь 7.2 применялись датчики Siemens-VDO (5WK97014. AVTEL):

Они отличаются тарировкой (от нуля вольт) и схемой подключения.
