С какого года шли инжекторные нивы

С какого года на нивы 2131 ставят инжектора

История создания ВАЗ 21214

Силовой агрегат ВАЗ 21214 так же, как и 21213 являются прототипом двигателя 2121, а значит их история начинается с рождения этого мотора и уходит в далёкие 70-е годы.

Тогда Алексей Косыгин, работавший председателем в министерстве Советов, поставил задачу перед ведущими Советскими гигантами машиностроения: Ижмаш, АЗЛК и ВАЗ. Задача была такой: нужно было стереть грань между деревней и городом. Другими словами, создать комфортабельный внедорожник, который будет уверено чувствовать себя, как, в селе, так и в городе.

Первый опытный экземпляр, сошёл с конвейера в 1971 году. Выглядел он совсем по другому, нежели сейчас. Это было простейшее шасси с простым кузовом. Впервые внедорожник собрали без рамы. В то время, это не приняли многое конструкторы. Однако, дерзкая мысль конструкторского бюро, которым руководил Пётр Парусов, позволила в сжатые сроки создать уникальный автомобиль.

ВАЗ-Э2121

Испытания ВАЗ-Э2121 проводились в условиях полной секретности. После множественных доработок, в 1972 году появился ВАЗ 2121, именно в таком образе, в котором он находится в наши дни. Дизайн внедорожника с большим будущим разрабатывал Сёмушкин Валерий, технический художник АвтоВАЗа. По замыслу художника, дизайн автомобиля должен был удовлетворить потребности не только города, но и села. Замысел конструкторов был в том, чтобы жители города могли без проблем выехать в лес по грибы или на озеро. А жители села, могли по бездорожью, довести продукцию сельского хозяйства на городской рынок.

В 1973 г., новый на то время автомобиль Нива, прошёл сложные испытания. Машина совершила сложный пробег по жаркой Средней Азии.

Испытания в жёстких условиях, потребовали определённые доработки:

  • было принято решение, на панель приборов поместить тахометр. Водителю нужно было контролировать обороты мотора, при движении в сложных условиях;
  • на заднее стекло был установлен дворник, что позволяло водителю иметь полную информацию об меняющейся дорожной обстановки, через заднее стекло
  • для лучшего освещения установили очистители фар.

В 1974 г., новый внедорожник прошёл государственные испытания. Правительство СССР одобрило проект, который запатентовали под брендом «Нива». Ещё три года конструкторы дорабатывали разные мелочи и лишь в 1977 году новый внедорожник запустили в серийное производство. Автомобиль производился для внутреннего потребителя и большие партии машин уходили на экспорт в разные страны.

Уникальный внедорожник покорил много горных вершин и завоевал несколько международных наград, его производство было налажено во многих странах мира. Один пример того, что машина своим ходом покорила высоту более 7000 метров в Гималаях говорит о многом. Нельзя забывать, что «Нива» поставлялась даже в Японию.

Двигатель ВАЗ 21214

В 1994 году внедорожник получил новый мотор объёмом 1.7 литров. Через семь лет двигатель «Нивы» претерпел масштабную модернизацию, основной концепцией которой, было применение распределённого впрыска. В этом же 2001 году история бренда «Нива» закончилась. Но автомобиль остался и успешно продолжил развиваться. Лицензию товарного знака «Нива» выкупила компания Джи Эм — АвтоВАЗ. Теперь «Нива» продолжила своё развитие под названием LADA 4X4.

Сравним автомобили

Сравнение начинается с запуска двигателя. И сразу не в пользу карбюратора. Пустить замерзший двигатель с этим пульверизатором после долгой стоянки — то ещё развлечение, иногда доступное только великому шаману. Особенно с карбюратором «Озон», ну или «Вебер», кому как больше нравится его называть, хотя строго говоря это разные предметы.

Сначала вытягивается подсос, то есть кнопка управления воздушной заслонкой. На определенную величину для Озона, иначе есть риск залить свечи. Потом есть смысл поработать педалью газа, добавив немного бензина во впускной коллектор. Если этот бензин вообще есть в карбюраторе, иначе его потребуется подкачать рычагом ручной подкачки на бензонасосе под капотом. Ну и с какой-то попытки мотор заведется, если вам повезет.

С Солексом чуть попроще, достаточно вытянуть подсос до упора и заводить, может даже и не придется помогать педалью. Тут следует упомянуть про одну особенность Солекса — он хорош пока новый. Лет через пять спокойней его будет просто заменить, не напрягаясь на ремонт. Это не очень дорого, но сбережёт массу времени и нервов. И не просто на «восьмерочный», а на тот, который предназначен именно для нивовского мотора 1,7.

О запуске инжекторного двигателя особо и рассказывать нечего. Включаем зажигание, ждем пару секунд пока отработает бензонасос и заводим, не касаясь педали. Умные мозги сами измерят температуру и отрегулируют смесь.

Прогрев тоже имеет особенности. Впрысковый двигатель способен ехать сразу. Зато в карбюраторном мало даже прогреть двигатель, надо прогреть именно карбюратор, чтобы он смог нормально готовить смесь, избавившись от провалов и рывков. Иногда полезно даже на время выключить мотор, чтобы распылители не охлаждались потоком бензина и корпус подогрелся от тёплого двигателя.

При езде у карбюратора есть даже небольшое преимущество, он заметно отзывчивее на ускорение. Мозгам инжектора потребуется время на стартовое обогащение смеси при резком открытии дросселя. И чем экологичней модификация, тем мотор задумчивее.

В обслуживании сложно сказать что лучше. Своевременная замена фильтров, применение качественного бензина, соблюдение сроков ТО — и проблем не будет. Только не стоит забывать совет периодически менять карбюратор на новый, это не каждый год требуется, но довольно полезно.

Ремонт, бесспорно, будет дороже для инжекторной системы. Проблем там нет, но потребуется вменяемый диагност, а это не так часто случается, как хотелось бы. Хотя опытного карбюраторщика вообще, как говорится, днём с огнём…

Ещё один устаревший миф — о надежности. Система впрыска очень надежна. А слухи порождены редкими случаями брака, малограмотным вмешательством и выработкой ресурса отдельных деталей, что никому не нравится, хотя все знают об ограниченной вечности чего бы то ни было. Карбюратор же надежен условно, то есть отказ его маловероятен, но вот неправильная работа — постоянно, ибо не все знают, что его надо иногда менять на новый. Особенно Солекс.

Импортозамещение и отечественное производство

Вопрос импортозамещения и развития отечественного производства является одной из важнейших тем в современной экономике России. Автомобильная отрасль не является исключением, и в рамках инжекторных Нив выпущенных с 2008 года также рассматривается вопрос отечественного производства.

Исторически сложилось так, что до 2008 года газонаполненные системы для инжекторных Нив поставлялись импортными производителями. Различные комплектующие, такие как инжекторы, дроссельные заслонки и датчики, также приходили из-за границы.

Однако, с 2008 года ОАО «АвтоВАЗ» начал работу над импортозамещением и разработкой отечественных систем впрыска топлива для инжекторных Нив. Это позволило существенно снизить зависимость от импорта и улучшить качество и надежность автомобиля.

В рамках этой программы были созданы специальные конструкторские и производственные отделы, которые занимались разработкой и производством отечественных газонаполненных систем для инжекторных Нив. Были заинтересованы в проекте и другие отечественные компании, которые поставляли различные комплектующие, такие как датчики и инжекторы.

Благодаря усилиям отечественных специалистов и инженеров производство отечественных газонаполненных систем было успешно запущено уже в 2008 году. Это позволило значительно снизить затраты на импорт и сделать инжекторные Нивы более доступными для потребителей.

Однако, стоит отметить, что импортозамещение — это длительный и сложный процесс, который требует больших финансовых и организационных затрат. Развитие отечественного производства в автомобильной отрасли является стратегической задачей, которая требует поддержки со стороны правительства и бизнес-сообщества.

Преимущества отечественного производства Недостатки отечественного производства
  • Снижение зависимости от импорта
  • Создание рабочих мест
  • Развитие научно-технического потенциала
  • Улучшение качества и надежности продукции
  • Высокие затраты на разработку и производство
  • Недостаточное финансирование
  • Отсутствие опыта и квалификации у специалистов
  • Высокая конкуренция на рынке

Особенности карбюраторного автомобиля

Прежде чем определиться с выбором карбюраторной или инжекторной «Нивы», очень важно ознакомиться с техническими характеристиками обеих моделей внедорожника. Самый первый двигатель «Нивы-2121» был взят еще с «Жигулей». И в первом, и во втором автомобиле мотор был с большим объемом камеры сгорания, то есть его рабочий объем составлял 1580 сантиметров в кубе

Благодаря такому двигателю можно было развить мощность до 80 лошадиных сил. А автомобиль при этом мог разгоняться до 100 км/ч всего лишь за 20 секунд

И в первом, и во втором автомобиле мотор был с большим объемом камеры сгорания, то есть его рабочий объем составлял 1580 сантиметров в кубе. Благодаря такому двигателю можно было развить мощность до 80 лошадиных сил. А автомобиль при этом мог разгоняться до 100 км/ч всего лишь за 20 секунд

Самый первый двигатель «Нивы-2121» был взят еще с «Жигулей». И в первом, и во втором автомобиле мотор был с большим объемом камеры сгорания, то есть его рабочий объем составлял 1580 сантиметров в кубе. Благодаря такому двигателю можно было развить мощность до 80 лошадиных сил. А автомобиль при этом мог разгоняться до 100 км/ч всего лишь за 20 секунд.

Многие начинающие автомобилисты довольно часто задают вопрос специалистам: какой расход топлива у «Нивы-2121»? Карбюратор, установленный на авто, влияет на разницу в расходе топлива по сравнению с автомобилем с инжекторным мотором. Рассмотрим этот нюанс подробнее.

Например, если судить по техническому паспорту автомобиля, то 13 литров — это и будет расход топлива «Нивы-2121». Карбюратор, точнее именно его наличие, очень влияет на этот показатель.

Со временем мотор становился все более модернизированным. И такой двигатель стал нумероваться 21213. Рабочий объем нового мотора стал 1690 см3, при этом мощность силового агрегата составила 83 лошадиные силы.

Благодаря новому двигателю автомобиль стал более резвым. Чтобы разогнаться до 100 км/ч, ему теперь требуется 18 секунд. При этом стоит отметить, что с внедрением нового мотора значительно снизился расход топлива: в отличие от расхода топлива «Нивы-2121» с карбюратором (1,6 л) он стал меньше.

Например, если заглянуть в технический паспорт внедорожника, то можно увидеть, что производитель заявляет 11 литров. А как отмечают сами автовладельцы, эта цифра составляет 13 л.

Зимой показатели расхода топлива «Нивы-2121» с карбюратором больше, так как в это время приходится довольно часто и долго прогревать автомобиль.

Что собой представляет карбюратор

Если проводить сравнение между карбюраторной «Нивой» и инжекторной, то можно сделать вывод, что первая является более архаичной и старой. Карбюратор является в данной системе главным узлом. То есть именно этот механизм в процессе работы смешивает воздух с порцией бензина, создавая при этом горючую смесь. Сама система представляет собой простое устройство. Но, несмотря на это, многие автовладельцы не совсем довольны таким мотором, так как довольно часто он их подводил.

В карбюраторном двигателе содержатся: поплавок, жиклеры, иголки. Стоит отметить, что все эти механизмы нуждаются в регулярном прочищении и регулировании.

Настоящее и будущее инжекторных нив 2121

Инжекторные нивы 2121, оснащенные системой впрыска топлива, стали доступными для покупки с 2002 года. Эта инновация в автомобильной промышленности открыла новые возможности для улучшения производительности и экономичности этого популярного внедорожника.

Система впрыска топлива эффективно подает топливо в цилиндры двигателя, обеспечивая более равномерное сгорание и улучшенную мощность. Кроме того, она позволяет более точно контролировать количественные и временные параметры впрыска топлива, что положительно сказывается на расходе топлива и экологических характеристиках автомобиля.

  • Преимущества инжекторных нив 2121 с системой впрыска топлива:
    • Повышенная мощность и динамичность двигателя;
    • Сниженный расход топлива и выбросы вредных веществ в окружающую среду;
    • Более стабильная работа двигателя в различных условиях;
    • Улучшенная надежность и долговечность;
    • Улучшенная управляемость и комфорт вождения;
    • Более широкий диапазон технических возможностей для тюнинга и модернизации.

Несмотря на ряд преимуществ, инжекторные нивы 2121 все еще имеют некоторые ограничения, связанные с использованием старых компонентов и конструктивных решений. Однако, разработчики и производители активно работают над усовершенствованием системы впрыска топлива и других компонентов внедорожника.

В будущем можно ожидать, что инжекторные нивы 2121 с системой впрыска топлива станут еще более эффективными и совершенными. Они будут обладать более современными и надежными компонентами, а также применять передовые технологии для улучшения производительности и экологических характеристик.

Возможно, в будущем инжекторные нивы 2121 получат более мощные и экологически чистые двигатели, а также инновационные системы подвески, трансмиссии и управления. Они будут становиться все более оборудованными современными системами безопасности и комфорта, что позволит им соответствовать современным стандартам и ожиданиям владельцев.

Год выпуска Характеристики
2002 Впервые представлены инжекторные нивы 2121 с системой впрыска топлива
2020 Усовершенствованная система впрыска топлива, повышенные экологические характеристики
2030 (предполагаемо) Введение новых технологий для повышения производительности и комфорта, более современный дизайн

Польза инжектора для Нивы

Один из главных положительных аспектов использования инжектора на Ниве — это повышение мощности двигателя. Благодаря более точному и эффективному распределению топлива между цилиндрами двигателя устанавливается оптимальная смесь воздуха и топлива. Это приводит к более энергоэффективному сгоранию и увеличению мощности двигателя. Таким образом, автомобиль становится более отзывчивым на педаль акселератора и способен развивать большую скорость.

Другим значимым преимуществом использования системы инжектора на Ниве является улучшение экологических характеристик автомобиля. Инжектор обеспечивает более точное управление подачей топлива, что приводит к более полному сгоранию топлива и снижению выбросов токсичных веществ в атмосферу. Это приносит пользу окружающей среде и соответствует современным экологическим требованиям.

Кроме того, инжекторная система обладает более высокой надежностью и долговечностью по сравнению с карбюратором. В отличие от последнего, инжектор не содержит перемещающихся деталей, которые могут изнашиваться со временем и требовать регулировки или замены. Это снижает затраты на техническое обслуживание автомобиля и обеспечивает более стабильную и надежную работу двигателя.

Инжектор на Ниве также обладает удобством использования. Он автоматически регулирует подачу топлива, что освобождает водителя от необходимости регулярной настройки топливной системы. Кроме того, система инжектора обладает самодиагностикой, способной обнаруживать неисправности и выдавать соответствующие предупреждения на приборной панели автомобиля.

Таким образом, использование инжектора на Ниве приносит множество практических и экономических преимуществ для владельцев автомобилей

От повышения мощности и улучшения экологических характеристик до повышенной надежности и удобства использования, инжектор является важной и полезной технологией для этих автомобилей

Длина — величина переменная

Еще один параметр, который много раз пытались изменить при создании новых модификаций Нивы, это длина машины. Тем, кому обычная Нива казалась чересчур компактной, предназначалось несколько вариантов:

ВАЗ-212180 Фора — удлиненная на 300 мм Нива. ВАЗ-212180 Фора — удлиненная на 300 мм Нива. ВАЗ-2129 (известна в народе под именем Кедр) — удлиненная на полметра Нива с трехдверным кузовом. ВАЗ-2129 (известна в народе под именем Кедр) — удлиненная на полметра Нива с трехдверным кузовом.
ВАЗ-2131 — удлиненная на 500 мм пятидверная версия на основе ВАЗ-21213, которая выпускается до сих пор. Машина отличается неплохой проходимостью, в ней с комфортом могут разместиться четверо взрослых пассажиров, да и багажник у машины довольно вместительный. ВАЗ-2131 — удлиненная на 500 мм пятидверная версия на основе ВАЗ-21213, которая выпускается до сих пор. Машина отличается неплохой проходимостью, в ней с комфортом могут разместиться четверо взрослых пассажиров, да и багажник у машины довольно вместительный.

С какого года начали устанавливать инжектор?

На автомобили марки ВАЗ инжекторная система начала устанавливаться с 1993 года. Ранее, до этого периода, все автомобили ВАЗ оснащались карбюраторами.

Первая модель Лада, в которую была впервые введена инжекторная система, была Лада Самара. Впоследствии, инжекторная система стала устанавливаться и на другие модели автомобилей ВАЗ, включая Ниву.

Инжекторные системы в автомобилях ВАЗ являются более современными и эффективными, поэтому многие владельцы предпочитают их автомобилям с карбюратором.

Таким образом, с 1993 года инжекторная система начала устанавливаться на автомобили марки ВАЗ, включая Ниву, что позволило улучшить характеристики двигателя и повысить эффективность использования топлива.

Модернизация ГБЦ ВАЗ 21214

Самые объёмные изменения коснулись ГБЦ. Новая головка БЦ имеет маркировку 21214-1003011-30. Для создания новой ГБЦ взяли за основу головку 213 модели. Чтобы соответствовать Евро 2, Евро 3, её пришлось серьёзно доработать. На головке предусмотрели шпильки, чтобы крепить ресивер. А так же, предусмотрели возможность крепления датчика фаз газораспределения.

Гидроопоры

Для регулировки необходимых зазоров в механизме клапанов, на месте регулировочных болтов, установили гидроопоры для регулировки тепловых зазоров клапанов. Регулировка происходит автоматически. Тем самым исключая необходимость периодической, ручной регулировки зазоров в клапанах.

В новой ГБЦ предусмотренны приливы, необходимые для дополнительных отверстий под крепление механизма гидроопор. На 214 двигателе устанавливаются два вида гидроопор.

Головка БЦ, предназначенные для установки отечественных гидравлических опор отличается от ГБЦ, на которые устанавливаются гидравлические опоры фирмы INA. Отличие заключается в разнице диаметра резьбовых отверстий, предназначенных для монтажа гидроопор. Головка БЦ, укомплектованная родными гидроопорами имеют резьбовое отверстие М18/1,5 и маркировку 21214-1003015. Колодцы под гидропоры не имеют дренажных отверстий. А головки с импортными гидравлическими опорами имеют резьбу М24х1,5 и обозначаются 21214-1003015-30. Колодцы под гидравлические опоры, внутри имеют дренажные отверстия. Маркировка ГБЦ наносится литьём.

К гидравлическим опорам, по специальным, отдельным трубопроводам, под давлением подаётся масло. Далее, непосредственно в гидроопоры оно поступает по специальным масляным рампам. Которые бывают двух видов. Новая рампа сделана из стали нержавеющей, её маркировка 21214-1007180-30. Она не взаимозаменяема с рампой старого образца 21214-1007180.

Инженеры изменили рычаг клапана. В новом рычаге, опорная площадка, имеющая контакт с кулачком распределительного вала, уменьшилась до 11 миллиметров. Новый рычаг имеет код 21214-1007116-30. Отличить его от прежнего с кодом 2101-1007116 можно по двум проточкам, расположенным на рычаге, если смотреть от гидроопоры. Два вида рычагов взаимозаменяемы. Новый можно устанавливать вместо старого без колебаний.

Распредвал

Серьёзные изменения претерпел привод распределительного вала. Двух рядную цепь с роликами, заменили на одно рядную цепь. Её индекс 21214-1006040-03. Соответственно пришлось заменить все звёздочки.

Звёздочки используются от двигателя 2123. Изменения коснулись масляного насоса. Звёздочка на нём была заменена на меньшую по размеру. Эта замена позволила увеличить производительность МН. Что обеспечило надёжную, бесперебойную работу гидравлических толкателей и гидронатяжителя.

Привод ГРМ

На новом приводе ГРМ используется пружинно-гидравлическая конструкция, для натяжения цепи. Масло подводится к гидронатяжителю по отдельной трубке. В новом механизме привода ГРМ изменена конструкция башмака натяжителя и успокоителя цепи. Новые детали выполненные из пластика высокой прочности. Конструкция башмака натяжителя 214 увеличилась, по сравнению с прежней конструкцией 213 двигателя.

На 214 двигателе новый, оригинальный вал газораспределения, его индекс 21214-1006010. Кулачки распредвала получили другую, изменённую конструкцию. Распределительные валы 213 и 214 модели не взаимозаменяемые детали.

Изменение схемы энергообеспечения

На ДВС 21214 используется генератор, силой тока 80 Ампер. Этот агрегат электрообеспечения взаимозаменяем с генератором модели 2112. Шкив на генераторе новой конструкции, диаметр которого 80 миллиметров. Для привода генератора применяется ремень длиной 945 мм., его индекс 2107-1308020. Генератор получил оригинальную маркировку 21214.

Способы оплаты товара:

  1. Возможна отправка груза при тридцатипроцентной (30%) предоплате с блокировкой и снятии блокировки при полной оплате.
  2. Возможна отправка груза без предоплаты при условии оплаты покупателем услуг транспортной компании в обе стороны в филиале транспортной компании.
  3. Отправка ПЭКом наложенным платежом с условием предоплаты доставки в две стороны (таким образом мы перестраховываемся от мошенников) — в ПЭКе перед оплатой можно сделать осмотр получаемого товара, ПЭК взымает комиссию за данную услугу в размере: 1,5% за наличный и 3% за безналичный расчет

Можно внести любые изменения (тюнинг/дополнения) в штатную комплектацию двигателя НО гарантия составит 3000км или 3 месяца эксплуатации

Также можно сделать любую комплектацию навесного оборудования (стандартную и не стандартную) в случае если часть оборудования у вас есть — пишите что добавить/исключить из комплектации, менеджер напишет изменение цены.

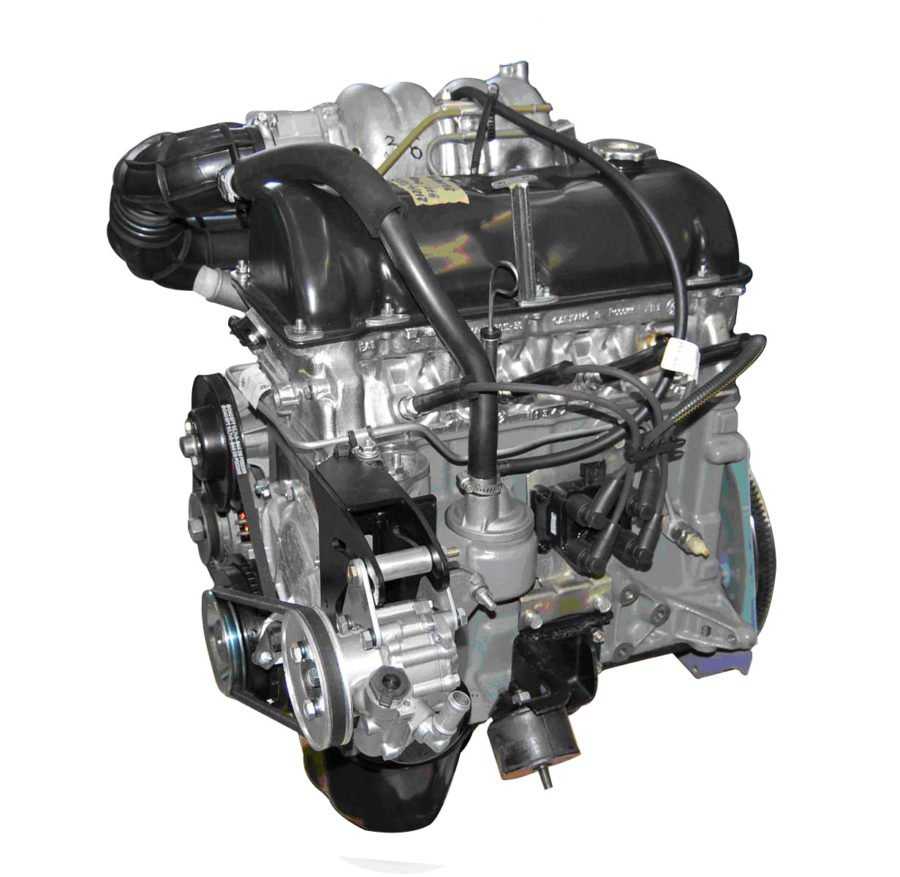

Количество цилиндров: 4

Рабочий объем цилиндров, л: 1,690

Степень сжатия: 9,3

Номинальная мощность при частоте вращения коленчатого вала 5000 об/мин,: 59,5 кВт.-(81 л.с.)

Диаметр цилиндра, мм: 82

Ход поршня, мм: 80

Число клапанов: 8

Минимальная частота вращения коленчатого вала , об/мин: 750-800

Максимальный крутящий момент при 4000 об/мин., Н*м: 127,5

Порядок работы цилиндров: 1-3-4-2

Октановое число бензина: 95 (неэтилирован.)

Система подачи топлива: Распределенный впрыск с электронным управлением

Свечи зажигания: АУ17ДВРМ, BCPR6ES(NGK)

Что включает в себя комплектация двигателя: Блок, коленвал, поршни, кольца, шатуны, вкладыши, полукольца, сальники, ГБЦ в сборе с распредвалом, шкиф коленвала, маховик, маслонасос с маслоприемником, поддон под масло железный (возможна установка алюминиевого — цену уточнять у менеджера), клапанная крышка, газораспределительный механизм с закрытой крышкой, свечи, генератор с креплением (кронштейном), трамблер (если есть), карбюратор, бензонасос (если карбюратор), ресивер впускной и выпускной коллектор (кат.коллектор), дроссельная заслонка (если инжектор), все резиновые шланги, все мелкие кронштейны, все ремни: генератора, зубчатый, на классических двигателях: — цепь. Щуп. рампа с форсунками и проводкой форсунок. Датчики: масляный, температурный, датчик фаз (если инжектор), датчик детонации, пробка сливная тосола, щуп, Масло обкаточное (10v40 полусинтетика лукойл, рекомендуется после обкатки 1000-1500 км, смена масла).

Упаковка: все крепится на деревянном устойчивом поддоне, прикручивается, сам двигатель — картон со всех сторон и обмотка стрейч пленкой. В транспортной компании упаковывается в деревянный ящик. По желанию клиента любую составляющую двигателя можем разукомплектовать или заменить не стандартной спортивной или тюнингованной деталью.

  • 17 Февраля, 2019
  • Автомобили
  • Афанасьев Юрий

«Нива» — это, пожалуй, самый известный советский и российский внедорожник. Впервые эта машина была представлена еще в 70-х годах прошлого века. Производится «Нива» и по сей день. На данный момент все новые «Нивы» уже идут с инжекторными моторами. Но на «вторичке» есть много карбюраторных вариантов. Какая «Нива» лучше – инжектор или карбюратор? Попробуем разобраться.

https://youtube.com/watch?v=vG-ZOcSwzIA

Модификации двигателя ВАЗ 21214 и их отличия

Модификация мотора Наличие ГУР Выпускной коллектор Класс экологичности ЕВРО
21214-41 + сварен из нерж. стали 3
21214-34 _ литой из чугуна
21214-33 +
21214-32*
21214-31 сварен из нерж. стали 4
21214-30

*21214-32 – имеет топливные трубки с быстрыми разъемами, маховик под сцепление 215 мм (на остальных моделях на 200 мм).

Геометрия блока цилиндров 21214 и 21213 одна и та же. Гильзы в цилиндрах не предусмотрены. Из-за применения эжектора изменена конфигурация передней крышки двигателя для монтажа датчика положения коленчатого вала. Для монтажа ГУР на блоке сделано отверстие для установки кронштейна, дополнительно, имеется резьбовое отверстие для установки датчика детонации, а также резьбовые отверстия со шпильками для монтажа кронштейна модуля зажигания.

ШПГ досталась от 21213. Коленвал 21213-1005015 задает ход поршня – 80мм. Шкив коленвала отличается наличием зубьев по наружному диаметру для работы датчика положения коленчатого вала. Последние модели ДВС оснащены демпфирующим шкивом (21214-1005058-10). Наличие демпфера позволило снизить нагрузки на коленчатом валу для исключения срезания шпонки, а также сделать работу менее шумной.

Головка цилиндров 21214-1003011-30 (36) доработана из головки от 21213.  Для доработки потребовалось ввести отверстия для установки датчика фаз и шпилек для монтажа впускного ресивера. Для установки гидрокомпенсаторов в головке отлиты приливы в которых выполнены резьбовые отверстия. С введением гидрокомпенсаторов тепловых зазоров в конструкции головки упразднены регулировочные болты. По отдельным трубкам к гидрокомпенсаторам поступает масло под давлением. Имеются два вида головок: российские 21214-1003015 и канадские 21214-1003015-30. Отличие головок следующие: у первых, диаметр резьб в отверстиях под гидрокомпенсаторы М18/1,5, колодцы под гидрокомпенсаторы не имеют дренажных отверстий; у вторых, отверстия М24х1,5, а колодцы с дренажными отверстиями (маркировка выполнена в отливке). Взаимозаменяемость головок, как и гидроопор старой и новой конструкции не возможна. Применена новая масляная рампа 21214-1007180-30 из нержавеющей стали, подводящая масло к гидрокомпенсаторам. Взаимозаменяемость с рампой 21214-1007180 сохранилась.

Рычаги клапанов 21214-1007116-30 в отличие от предыдущих 2101-1007116, имеют меньший радиус (11 мм) опоры площадки взаимодействующей с кулачком распределительного вала, а также, дополнительную проточку со стороны гидрокомпенсатора. Оба варианта рычагов взаимозаменяемые.

В приводе распределительного вала ГРМ вместо двухрядной цепи применена однорядная цепь 21214-1006040-03 на роликах и втулках. Однорядные звездочки для цепи взяты с мотора 2123. У звездочки масляного насоса для повышения производительности масляного насоса и улучшения работы гидронатяжителя цепи и гидрокомпенсаторов, уменьшено количество зубьев до 30. Внешнее отличие дополняет цельная стальная трубка диаметром 6 мм, для подвода масла к гидронатяжителю цепи. У предыдущих моделей двигателей применена свертно-паяная трубка меньшего диаметра.

Распределительный вал 21214-1006010 оригинален измененным профилем кулачков, может взаимозаменяться с валом от 21213.

Генератор на 80 ампер один и тот же, что на 2112, с небольшим отличием по диаметру шкива 80 мм под приводной ремень 2107-1308020 (944 мм).

Выпускной коллектор может быть из чугуна или из «нержавейки». Чугунный коллектор изготавливается литьем. Вариант коллектора из нержавеющей стали имеет сварную конструкцию. Сварной коллектор легче и быстро прогревается, что хорошо для работы катализатора расположенного в коллекторе. Кроме того, в выпускной коллектор устанавливается датчик кислорода.

Впускной коллектор, топливная рампа (2123-1144010-11) заимствованы с двигателя 2123. Форсунки системы впрыска топлива фирмы SIEMENS VAZ 20734 (желтого цвета), на ранних движках устанавливали форсунки фирмы «BOSCH» (0280 158 110).

Модуль зажигания от двигателя 2112.

Электронное управление осуществляется ЭБУ BOSCH MP 7.9.7. или ЯНВАРЬ 7.2 в зависимости от года выпуска и модификации ДВС.

Систему охлаждения стали собирать с применением прокладок с эластичным полимерным валиком, что позволило улучшить герметичность системы. В состав водяного насоса (помпы) введен сальник (манжет) более устойчивый к износу и потере свойств.
