Как снять прикуриватель на уаз патриот

Предохранители и реле в салоне

Блок предохранителей и реле расположен в салоне автомобиля под крышкой на панели приборов слева от рулевой колонки.

2005-2011 г.в.

Предохранители

F1 (5А)

• Освещение выключателей и органов управления
• Габаритные огни левого борта

F2 (7,5А)

F3 (10А)

F4 (10А)

F5 (30А)

• Система электростеклоподъемников дверей
• Электропривод люка

F6 (15А)

F7 (20А)

• Звуковые сигналы
• Электропривод зеркал

F8 (20А)

• Обогрев заднего стекла
• Обогрев наружных зеркал
• Модуль управления светом (МУС)

F9 (20А)

• Очистители и смыватели стекол
• Дополнительный отопитель салона

F10 (20А)

F11 (5А)

• Габаритные огни правого борта
• Освещение номерного знака

F12 (7,5А)

F13 (10А)

• Дальний свет левой фары
• Сигнализатор дальнего света фар

F14 (10А)

F15 (20А)

F16 (10А)

• Аварийная сигнализация
• Указатели поворота

F17 (7,5А)

• Плафоны освещения
• Выключатель сигнала торможения

F18 (25А)

• Отопитель
• Выключатель обогрева заднего стекла и наружных зеркал

F19 (10А)

• Комбинация приборов
• Выключатель света заднего хода

F20 (7,5А)

F21 (10А)

F22 (20А)

F23 (30А)

К1

К2

К3

К4

К5

К6

К7

К8

2012-2014 г. в.

Предохранители

F1 (5А)

F2 (5А)

F3 (7.5А)

F4 (7.5А)

F5 (10А)

F6 (10А)

F7 (7.5А)

F8 (20А)

F9 (10А)

F10 (10А)

• Кл. 5 ХР1 КП
• Выключатель ламп заднего хода
• кл. 1 датчика скорости
• кл. 4 центрального плафона
• кл. 2 выключателя аварийной сигнализации

F11 (30А)

F12 (20А)

F13 (20А)

F14 (20А)

• Обогрев стекла двери задка
• Обогрев наружных зеркал
• Модуль управления светом (МУС)

F15 (20А)

• Конт. 11 Х2
• Переключатель стеклоочистителей
• Стеклоочиститель
• Выключатель заднего отопителя

F16 (10А)

F17 (10А)

F18 (25А)

F19 (7.5А)

• Выключатель сигнала торможения
• Плафоны освещения

F20 (5А)

F21 (10А)

F22 (15А)

K1

K2

K3

K4

K5

K6

Для двигателей ЗМЗ 40904, 40905: Дополнительный отопитель

K7

K8

• Указатели поворота
• Аварийная сигнализация

K9

Прерыватель стеклоочистителя с регулировкой паузы

Предохранители

F1 (10А)

F2 (15А)

F3 (10А)

F4

2014-2015 (5А): Управление зеркалами

• Блок управления электропакетом, кл.30

F5 (7,5А)

• Выключатель сигнала торможения
• Плафоны освещения салона
• Плафон освещения вещевого ящика
• Плафон освещения багажного отделения

F6

2014-2015 (25А): Отопитель

• Система отопления и кондиционирования

F7 (10А)

F8 (10А)

F9 (20А)

• Переключатель стеклоочистителей
• Стеклоочиститель
• Блок переключателей водителя
• Блок переключателей задних пассажиров
• Отопитель кузова задний
• Выключатель дополнительного отопителя

F10 (20А)

• Обогрев стекла двери задка
• Обогрев зеркал
• Модуль управления светом (МУС)

F11 (20А)

Для двигателей ЗМЗ-51432: Звуковой сигнал

F12 (20А)

• 2014-2015: Прикуриватель
• Обогрев сидений

• Прикуриватель

F13 (30А)

F14

2014-2015 (30А): Стеклоподъемники

• Стеклоподъемники (модуль двери водителя)

F15

• 2014-2015 (10А): Кл. 5 ХР1 КП
• выкл. света з/хода
• кл. 1 датчика скорости
• кл. 4 центрального плафона
• кл. 2 выключателя аварийной сигнализации

• Кл. 34 комбинация приборов

F16

2014-2015 (10А): Аварийная сигнализация

• Подушка безопасности

F17

2014-2015 (20А): Блокировка дверей

• Медиасистема (радиоприемник с аудиопроигрывателем)

F18

2014-2015 (7,5А): Противотуманный огонь

• Блокировка дифференциала

F19 (10А)

F20 (10А)

F21 (7,5А)

F22 (7,5А)

F23 (5А)

F24 (5А)

F25 (60А)

F26 (10А)

F27 (10А)

F28 (30А)

F29 (25А)

F30 (20А)

K1

K2

2014-2015: Реле включения обогрева стекла двери задка и зеркал

K3

K4

Для двигателей ЗМЗ-40905: Реле дополнительного электронасоса отопителя

• Реле включения ближнего света фар

K5

2014-2015: Реле включения ближнего света фар

• Реле дополнительного отопителя салона

K6

K7

2014-2015: Прерыватель указателей поворота и аварийной сигнализации

• Реле включения обогрева стекла двери задка и зеркал

K8

Прерыватель стеклоочистителя с программируемой паузой

K9

K10

K11

K12

2016-2019: Реле блокировки дифференциала заднего моста

Не работает прикуриватель!

Не работает прикуриватель!

Сообщение Bassya » Вт янв 26, 2010 11:33

Сообщение Bassya » Ср янв 27, 2010 09:08

Сообщение Serj_73 » Ср янв 27, 2010 09:25

Сообщение Bassya » Ср янв 27, 2010 09:29

Сообщение DDD » Ср янв 27, 2010 09:53

Сообщение Bassya » Ср янв 27, 2010 10:02

Сообщение Serj_73 » Ср янв 27, 2010 10:47

Сообщение Bassya » Ср янв 27, 2010 10:53

Сообщение streich » Ср янв 27, 2010 10:58

Сообщение Хитрый Лис » Ср янв 27, 2010 17:51

Сообщение Bassya » Ср янв 27, 2010 17:53

Сообщение Одинокий Лис » Ср янв 27, 2010 18:13

Сообщение Bassya » Ср янв 27, 2010 19:55

Сообщение Aleksandr_89 » Ср янв 27, 2010 20:11

Сообщение Одинокий Лис » Ср янв 27, 2010 20:51

Сообщение Bassya » Ср янв 27, 2010 21:27

Сообщение Bassya » Вс янв 31, 2010 21:32

Re: Не работает прикуриватель!

Сообщение Ветеренар » Вс янв 31, 2010 21:53

Сообщение Одинокий Лис » Вс янв 31, 2010 22:02

Сообщение Bassya » Вс янв 31, 2010 22:04

Сообщение Сэм » Пн фев 01, 2010 21:01

Сообщение Bassya » Пн фев 01, 2010 21:03

Сообщение Сэм » Пн фев 01, 2010 21:11

Сообщение paflight » Пн фев 01, 2010 21:16

Сообщение Bassya » Пн фев 01, 2010 21:18

Сообщение paflight » Пн фев 01, 2010 21:20

Сообщение Bassya » Пн фев 01, 2010 21:22

Сообщение paflight » Пн фев 01, 2010 21:23

Сообщение Bassya » Пн фев 01, 2010 21:25

Сообщение Одинокий Лис » Вт фев 02, 2010 00:43

Сообщение Aleksandr_89 » Вт фев 02, 2010 06:31

Сообщение Одинокий Лис » Вт фев 02, 2010 08:35

Сообщение Bassya » Вт фев 02, 2010 09:19

Сообщение Aleksandr_89 » Вт фев 02, 2010 09:55

Сообщение Bassya » Вт фев 02, 2010 09:56

Сообщение Сэм » Вт фев 02, 2010 11:11

Сообщение Aleksandr_89 » Вт фев 02, 2010 13:08

Сообщение Michael » Ср фев 03, 2010 17:17

Сообщение Bassya » Ср фев 03, 2010 17:19

Сообщение Michael » Ср фев 03, 2010 17:28

Сообщение Ветеренар » Чт фев 04, 2010 08:57

Сообщение Bassya » Чт фев 04, 2010 09:07

Сообщение влад7 » Пт фев 26, 2010 18:38

Сообщение Bassya » Пт фев 26, 2010 19:57

Сообщение streich » Сб фев 27, 2010 17:09

Сообщение Aleksandr_89 » Сб фев 27, 2010 17:54

Сообщение MrCLAW » Пн апр 12, 2010 12:10

Сообщение буль!дозер » Пн апр 12, 2010 19:42

Сообщение влад7 » Вт апр 13, 2010 08:25

Сообщение буль!дозер » Вт апр 13, 2010 17:28

Отказ от ответственности

Мнения и комментарии, размещенные во всех форумах являются личными и не обязательно отражают мнение администрации, за исключением официальных сообщений администрации Клуба Клуб УАЗ Патриот.

Администрация Клуб УАЗ Патриот не несет ответственности за любые действия, советы и сообщения пользователей и гостей Клуб УАЗ Патриот, которые могут принести ущерб или убытки другим пользователям Клуб УАЗ Патриот.

Кроме этого, Администрация Клуб УАЗ Патриот не может быть связана и нести ответственность за материалы и содержимое других сайтов, на которые размещены ссылки с Клуб УАЗ Патриот.

Источник

Блоки под капотом

Блок предохранителей и реле

Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

F1	Звуковой сигнал
F2	Не устанавливается
F3	Электро вентилятор 2
F4	АБС (ESP)
F5	Приборы
F6	Бензонасос
F7	Стартер
F8	Электро вентилятор
F9	Комплексная микропроцессорная система управления двигателя (КМПСУД)
F10	АБС (ESP)
F11	Подогреватель пред пусковой
F12	Подогреватель пред пусковой
F13	Подогреватель пред пусковой
F14	Не устанавливается
F15	Не устанавливается
F16	Не устанавливается
F17	60/90А Монтажный блок, Обогреватель ветрового стекла
F18	АБС (ESP)
F19	Монтажный блок

p, blockquote 27,0,0,0,0 —>

R1	Реле стартера, реле электро вентилятора 1
R2	Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца)
R3	Реле подогревателя, Реле звуковых сигналов (блок старого образца)
R4	Реле звукового сигнала, Реле КМПС УД (блок старого образца)
R5	Реле КМПС УД, Реле электро вентилятора (блок старого образца)
R6	Реле электро вентилятора, Реле электро бензонасоса (блок старого образца)
R7	Реле электро бензонасоса, Реле электро вентилятора (блок старого образца)
R8	Реле электро вентилятора, Реле кондиционера (блок старого образца)
R9	Реле компрессора (блок старого образца), реле управления двигателем
R10	Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2

Блок на АКБ

На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.

p, blockquote 28,0,0,1,0 —>

p, blockquote 29,0,0,0,0 —>

Блок реле и предохранителей кондиционера

Он расположен справа под капотом автомобиля.

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

p, blockquote 32,0,0,0,0 —>

Реле свечей накаливания и силовой предохранитель

p, blockquote 33,0,0,0,0 —>

p, blockquote 34,0,0,0,0 —>

F1	7,5А Муфта компрессора кондиционера
F2	30А Вентилятор 1
F3	30А Вентилятор 2
F4	60А Силовой предохранитель свечей накаливания
Реле
К1	Реле включения вентилятора отопителя салона
К2	Реле 1 заслонки рециркуляции
К3	Реле 2 заслонки рециркуляции
К4	Реле муфты компрессора
К5	Реле вентилятора 1
К6	Реле вентилятора 2
К7	Реле свечей накаливания

Руководство Уаз Патриот

p, blockquote 35,0,0,0,0 —>

По данному материалу мы так же подготовили видео у нас на канале. Смотрите и подписывайтесь!

p, blockquote 36,0,0,0,0 —>

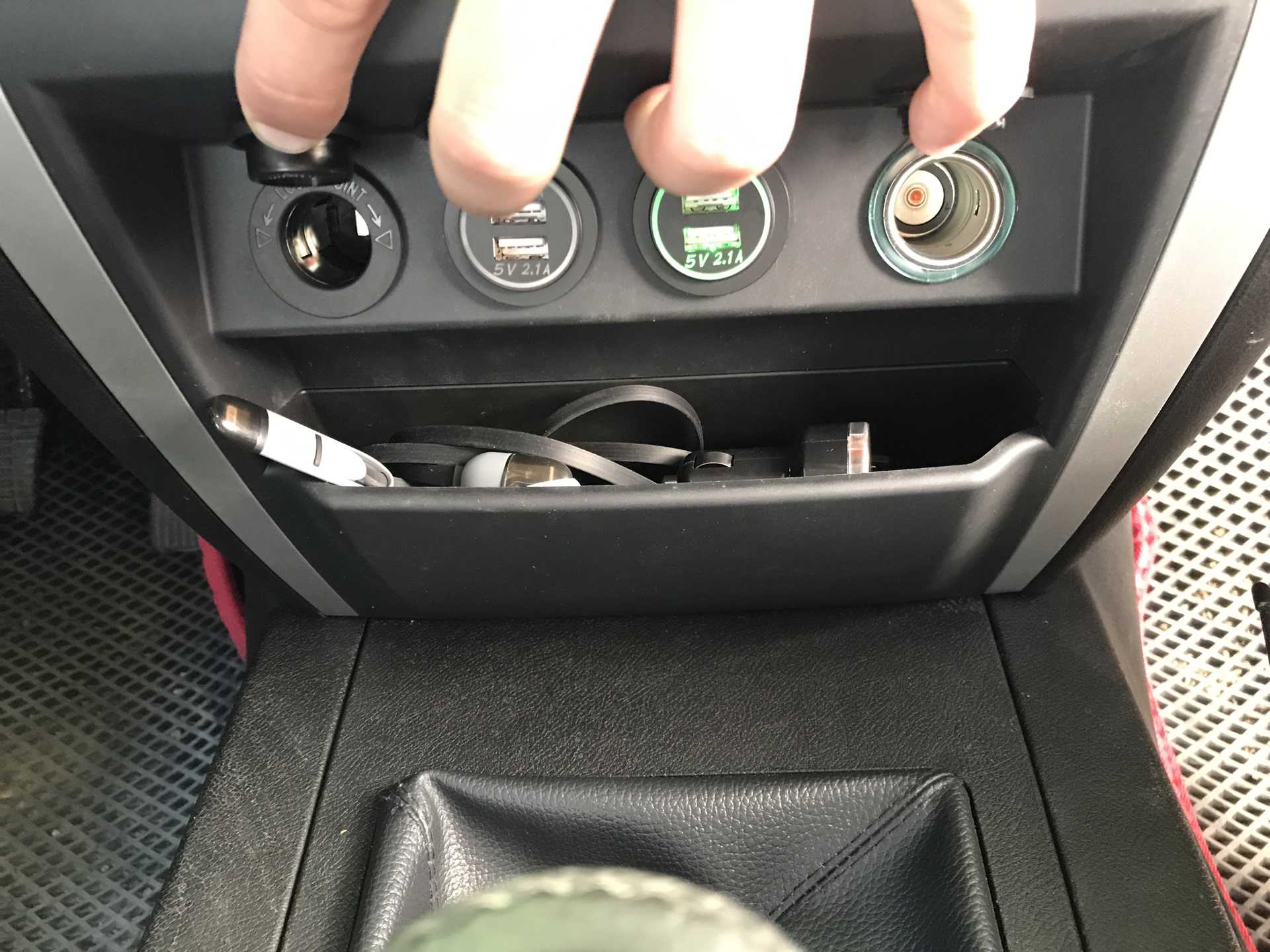

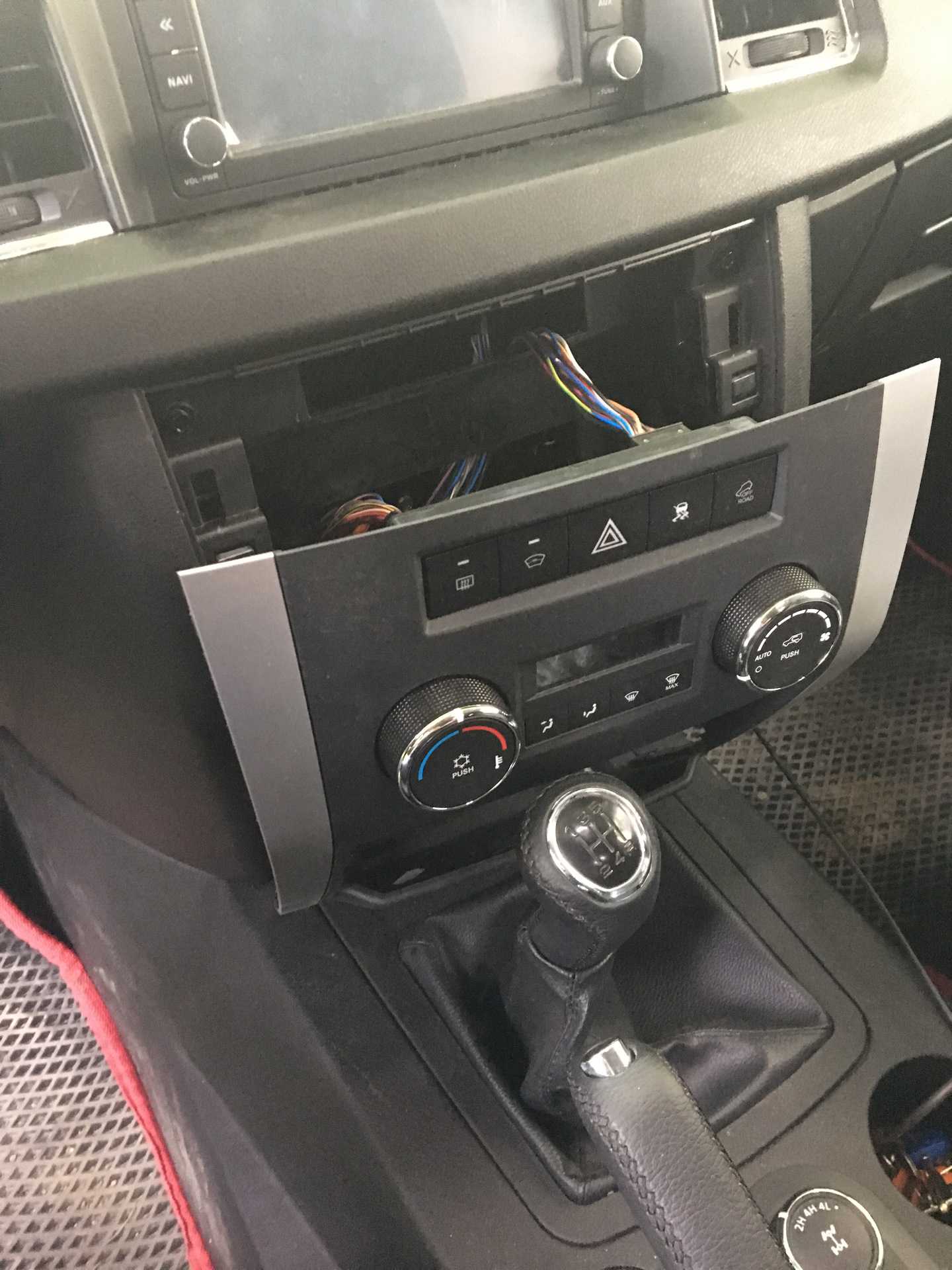

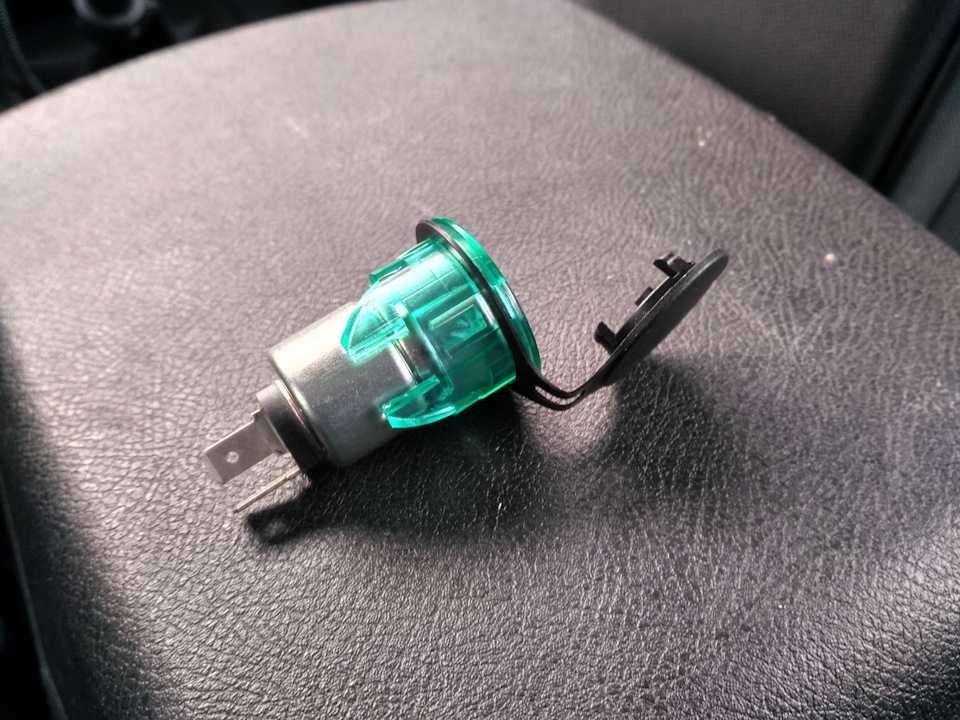

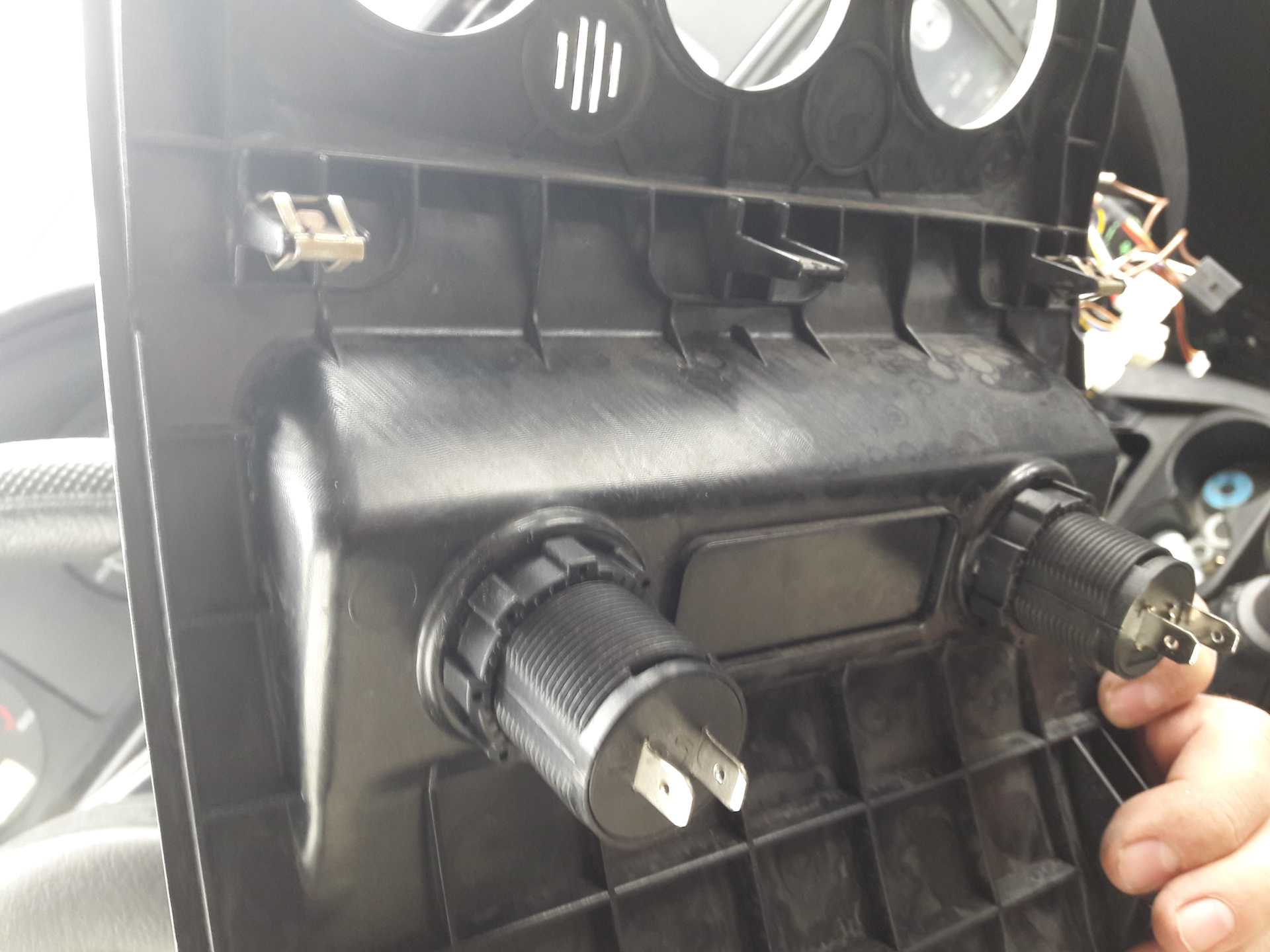

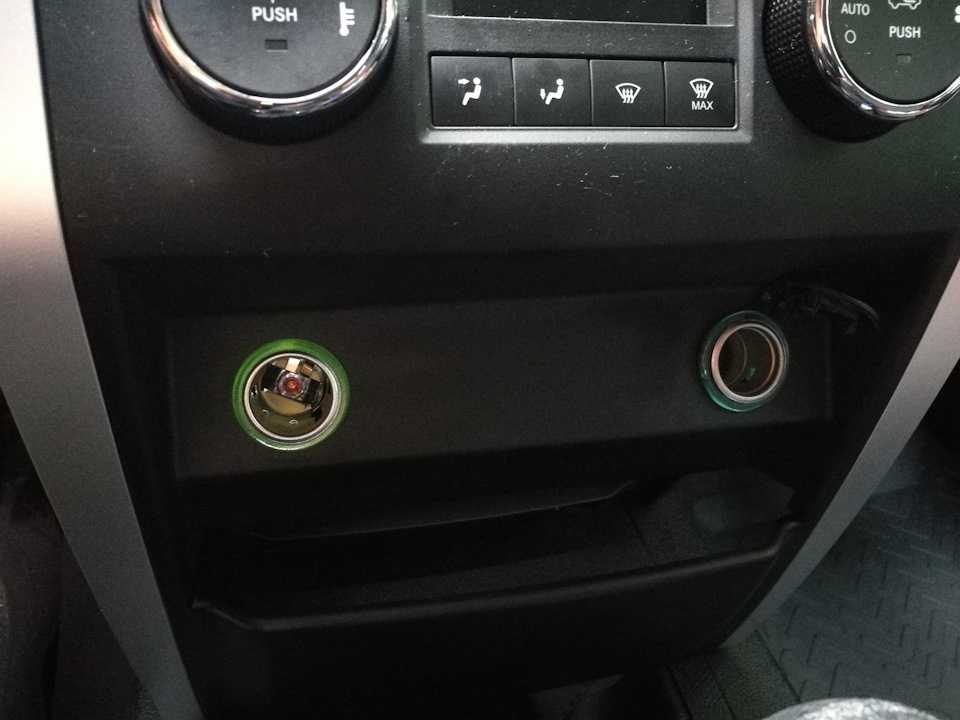

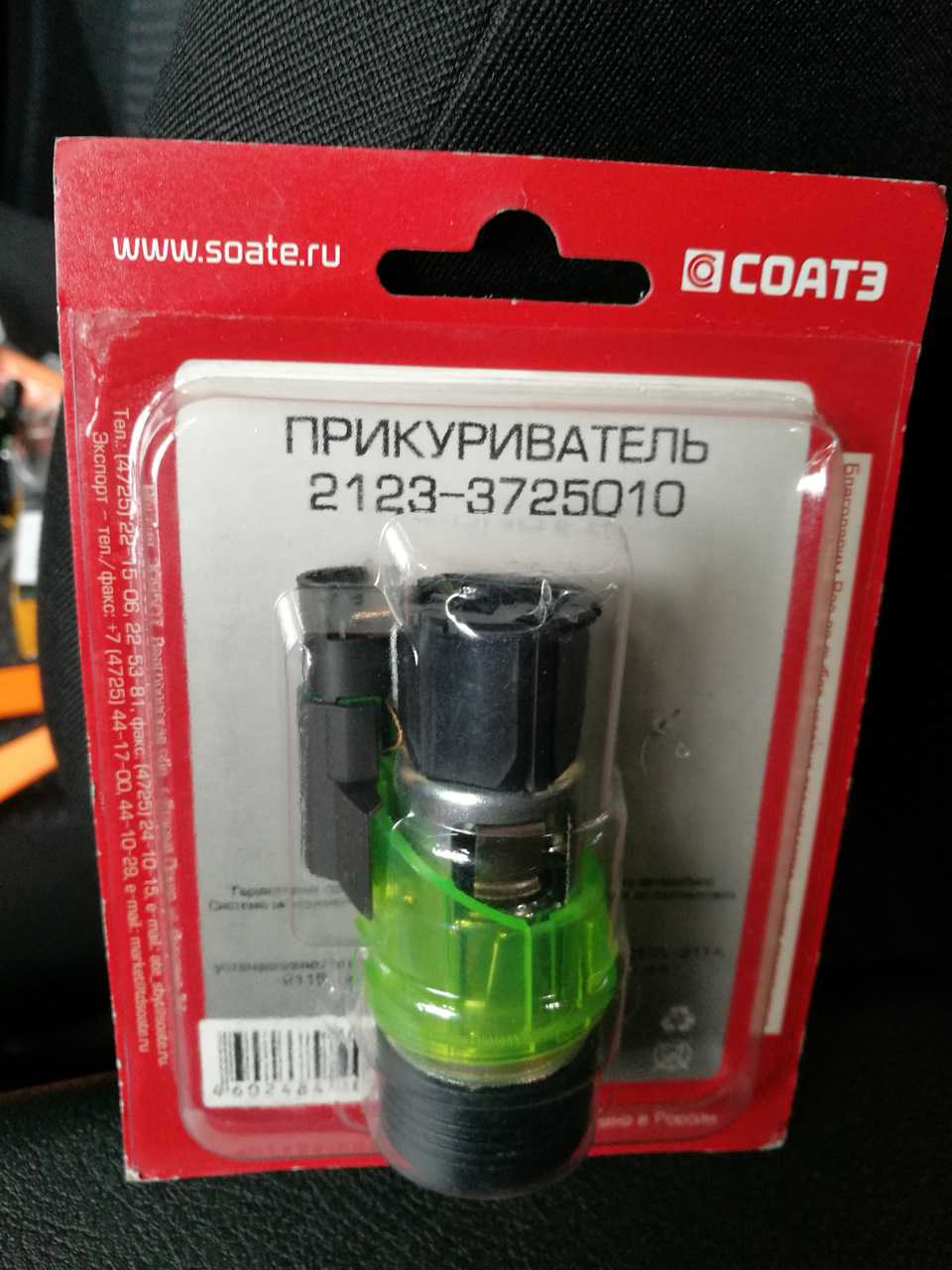

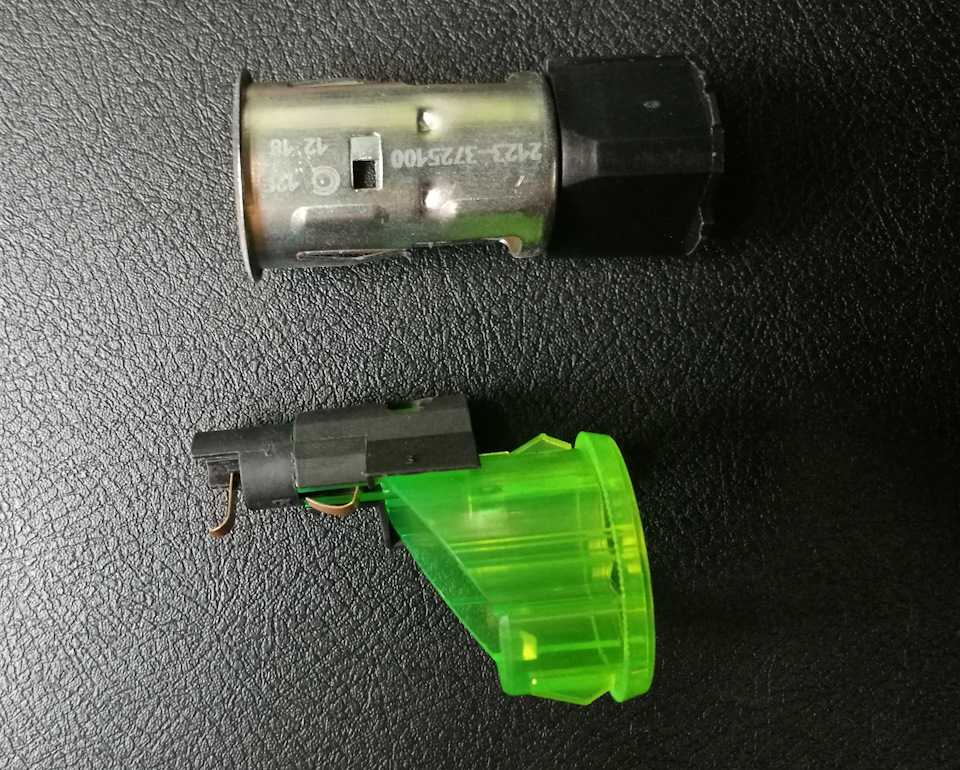

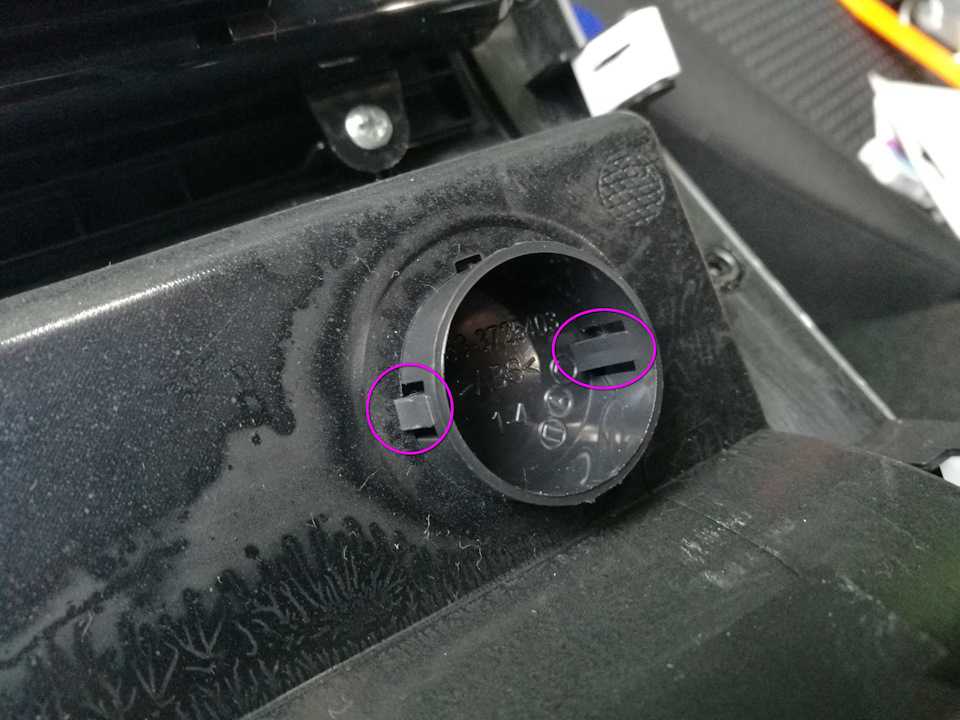

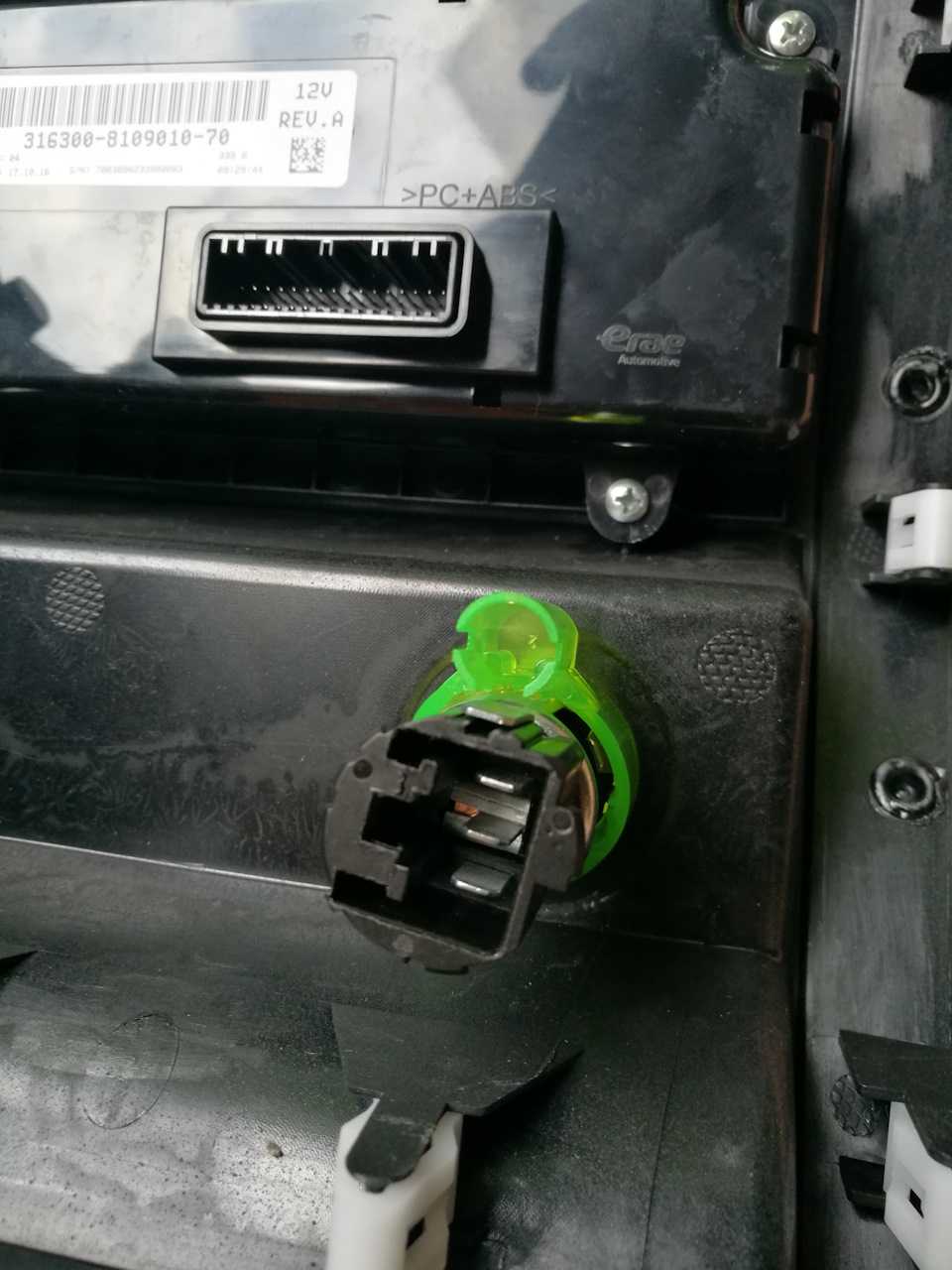

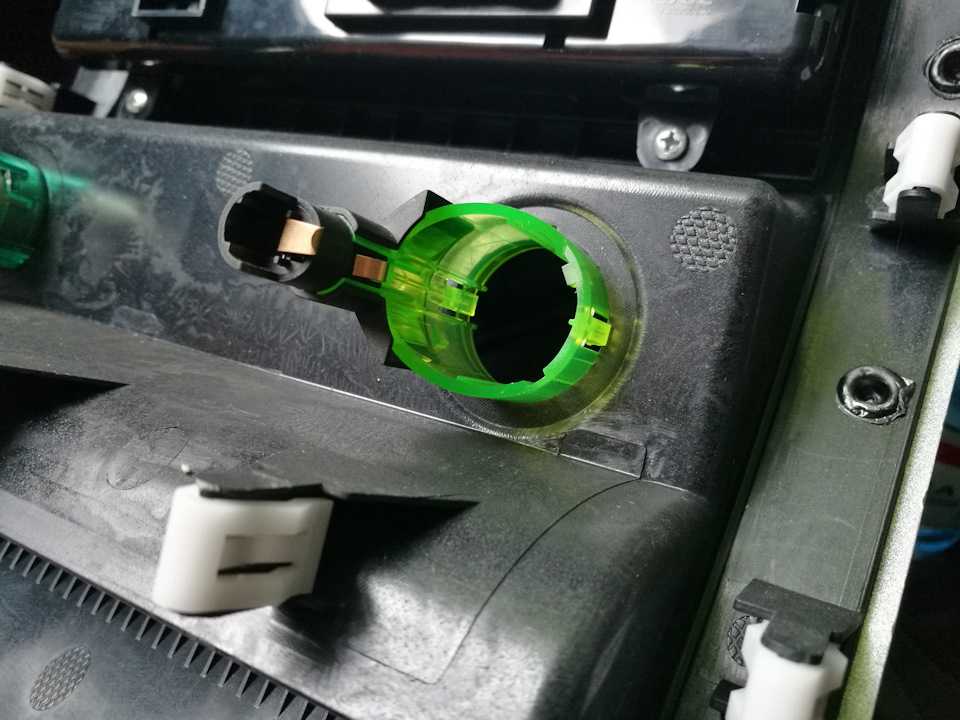

Ремонт прикуривателя своими руками

Одной из популярных неисправностей автомобиля, является отказ прикуривателя. Даже те, кто не курит, все равно пользуются им. Самый распространенный девайс, втыкаемый в прикуриватель – это зарядка для мобильника. Обычно батарейка садится в самый неподходящий момент, во время очень нужного разговора, и какое приходит разочарование, воткнутый в прикуриватель телефон пишет «нет зарядки». Чтобы этого не происходило, и прикуриватель исправно работал, надо выполнять некоторые правила. 1. не совать в гнездо прикуривателя компрессоры для накачки шин. Их лучше всего подключать непосредственно к аккумулятору. И прочие приспособления, которые потребляют много энергии. 2. не надо втрамбовывать силой девайсы, которые туда не лезут. 3. не суйте в гнездо прикуривателя металлические предметы, и постарайтесь не покупать девайсов, у которых на корпусе есть металлические кольца(они могут соскочить , и замкнуть контакты внутри гнезда ) Если все таки гнездо прикуривателя не выдает заветное напряжение, то в первую очередь надо проверить предохранители, он называется CIG. Если он сгорел, и после его замены источник энергии начал функционировать- вам повезло, не делайте так больше. Если поток энергии не восстановился- придется разбирать сам прикуриватель. Если вы еще не поверили мне, и вас грызут сомнения- можете проверить правдивость моих слов. Доберитесь до задней части гнезда прикуривателя, снимите разъем с гнезда и подключите туда лампочку, и поверните ключ в положение АСС. Если она горит- значит разборки не избежать, и зря мне не верили. Для ремонта потребуются небольшие пассатижи, руки, и небольшой напильник. Мы видим заднюю часть прикуривателя, и не торопимся отворачивать гайку! Прежде чем отвернуть гайку и разобрать конструкцию, желательно запомнить в каком положении находятся контакты, и что как стоит. Чтобы не разбирать еще раз при подключении разъема. После того как отвернули гайку, отделяем металлические части от пластмассы, и разъединяем железки, . И видим непонятную, полупроводниково-слюдяную пластину, которая портит нам жизнь. Вырываем ее, выбрасываем, и пытаемся собрать все обратно. А собрать то, не получается, тогда берем в руки напильник, и стачиваем лишний металл, который нам мешает. После его удаления, собираем все в обратном порядке, должно получиться. Ставим прикуриватель на место, и наслаждаемся тем, что сами смогли починить свой автомобиль.

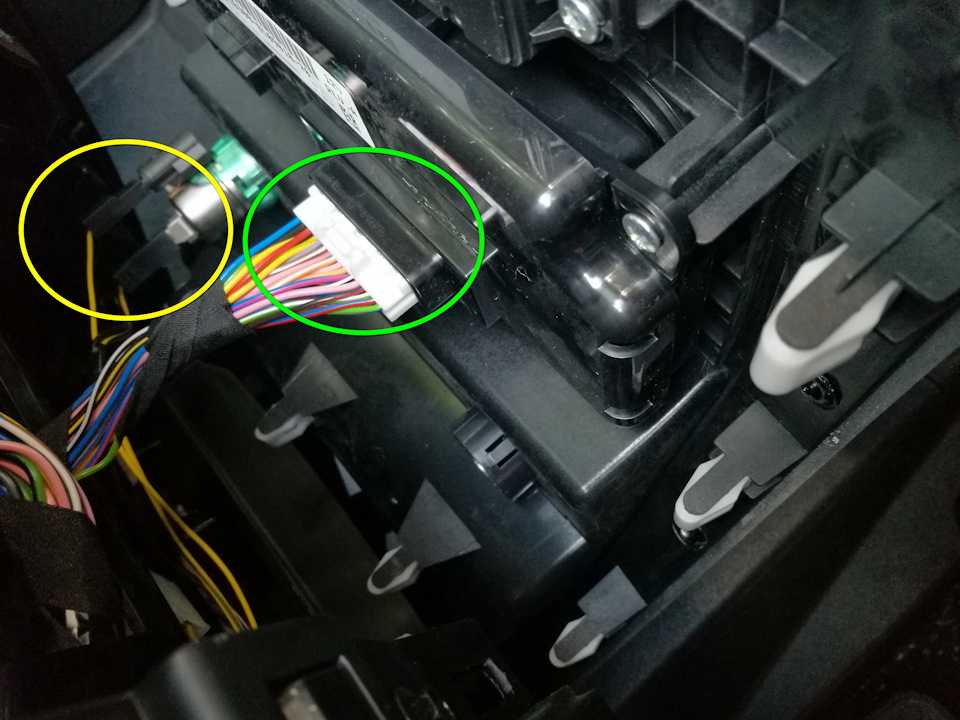

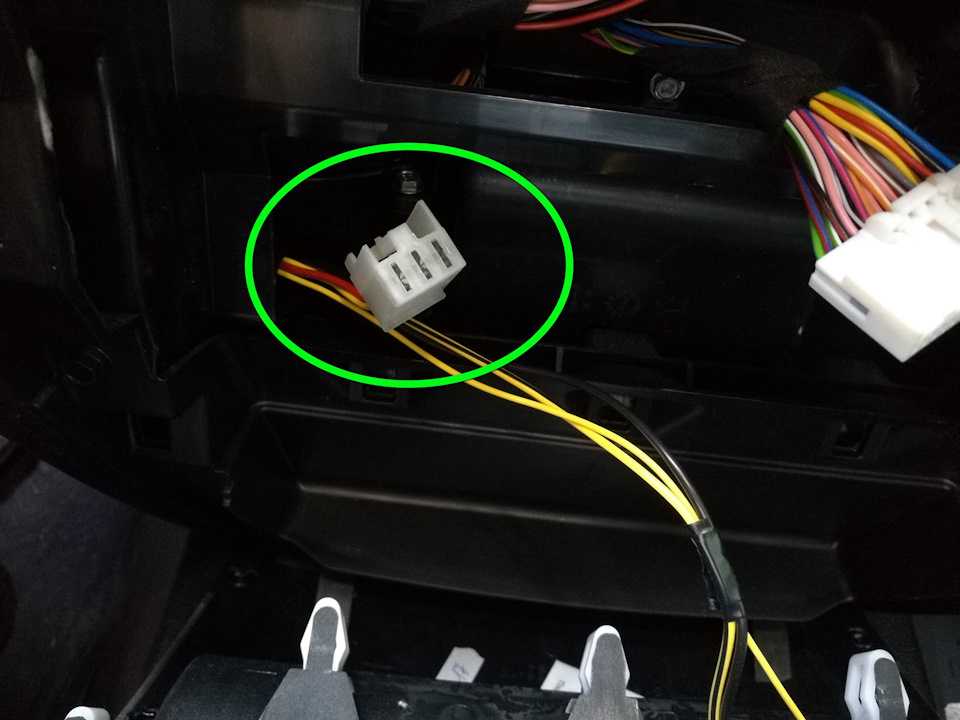

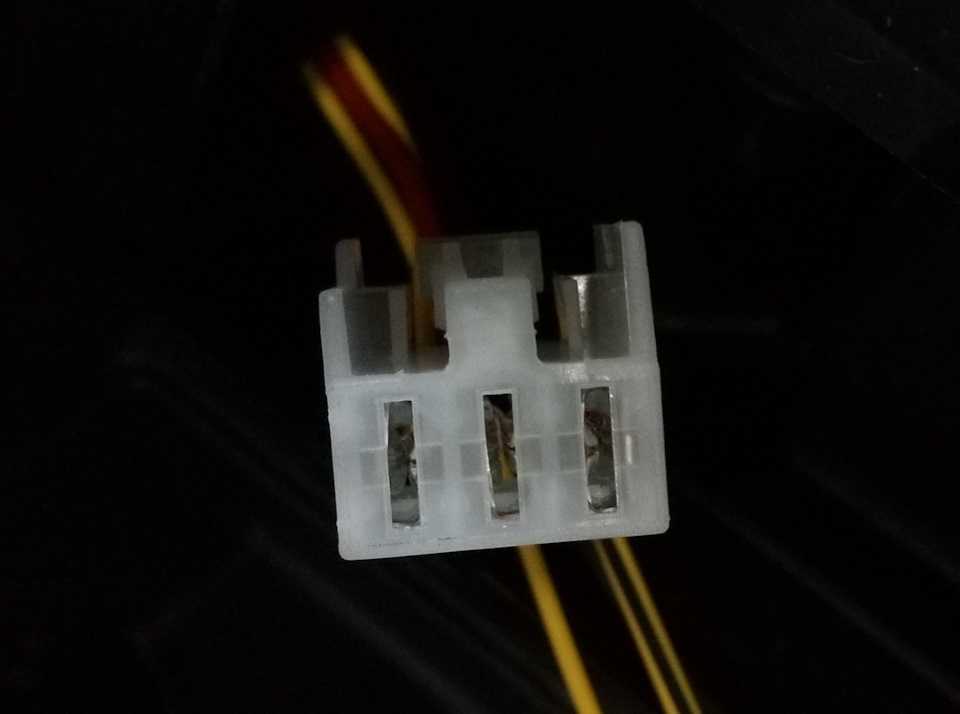

Я не стал ничего ломать, раздел многожильный провод и аккуратно через винт намотал его взамен сгоревшего встроенного предохранителя. Снаружи этот хак аккуратно покрыл лаком для ногтей. Сейчас заказываю в Экзисте новый прикуриватель и при установке, если надо, фотки как что делать, скину в форум.

Выводы: Надо монстрячить нормальный разъем для компрессора и инвертора. Причем конструктив разъема надо делать уж точно не «прикуривательный», а что то грамотное, желательно в IP67.

Источник

Плохое электрическое подключение

Если при попытке прикурить зажигание слабое или отсутствует, первым делом следует проверить соединения фирменным прикуривателем и бортовой сетью УАЗ Патриот. При необходимости очистите контакты, используя специальные средства или настоящие детали для удаления оксидов и других загрязнений.

Плохое электрическое подключение также может быть вызвано повреждением проводов или реле прикуривателя. В этом случае рекомендуется заменить поврежденные компоненты или произвести ремонт соответствующих электрических систем УАЗ Патриот.

Помните, что безопасность всегда должна быть на первом месте. Если у вас нет необходимых знаний или опыта в области электрики, лучше обратиться к профессиональным службам для устранения данной неисправности.

Неправильное использование прикуривателя

Подключение прикуривателя к проходникам с неправильной полярностью: Если прикуриватель подключен неправильно (плюс к минусу и наоборот), он может выйти из строя

Подключение в правильной полярности очень важно для работы прикуривателя без сбоев.

Превышение номинального тока при подключении: При попытке использования прикуривателя для подключения устройств с номинальным током выше его максимального значения, он может перегреться и сгореть. Важно учитывать максимальный ток, указанный в технических характеристиках прикуривателя перед подключением устройств.

Длительное использование без перерыва: При продолжительном использовании прикуривателя без перерыва он может перегреться и выйти из строя

Рекомендуется не превышать длительность использования прикуривателя непрерывно более 10-15 минут. При длительном использовании рекомендуется делать перерывы, чтобы избежать перегрева и поломки.

Использование несовместимых устройств: Если прикуриватель используется для подключения несовместимых устройств, например, устройств, требующих постоянного напряжения, он может выйти из строя. Вмешательство в электрическую систему автомобиля для подключения дополнительных устройств может привести к нарушению работы прикуривателя.

Избегая вышеперечисленных ошибок и правильно используя прикуриватель, можно снизить риск его неисправности и обеспечить его надежную работу в УАЗ Патриот.

Потенциальные проблемы и их решения при установке прикуривателя

Установка прикуривателя в автомобиле УАЗ Патриот может вызвать несколько потенциальных проблем, но большинство из них можно легко решить следующими способами:

Нехватка места.
Некоторые прикуриватели могут быть крупными по размеру и занимать большое пространство в салоне автомобиля. Если вы обнаружите, что места для установки прикуривателя недостаточно, вы можете рассмотреть альтернативные варианты, такие как установка прикуривателя на центральную консоль или выносной прикуриватель на приборную панель.

Отсутствие электропитания.
Проблема может возникнуть, если в вашем автомобиле нет свободного электрического соединения для подключения прикуривателя. В этом случае, вам понадобится установка дополнительных предохранителей и проводов для обеспечения электропитания

Лучше всего обратиться к профессионалам или автомобильному электрику для выполнения этой работы, чтобы избежать повреждения электрооборудования автомобиля.

Проблема с заземлением.
Важно правильно заземлить прикуриватель автомобиля для обеспечения безопасности. Если у вас возникли проблемы с заземлением, вы можете проверить соединения и убедиться, что заземляющий провод должен быть прочно закреплен к кузову автомобиля или другой надежной точке заземления

Также важно убедиться, что заземляющий провод не имеет никаких повреждений или коррозии, что может привести к плохому контакту.

Неправильное подключение.
Неправильное подключение прикуривателя может привести к повреждению электрической системы автомобиля или вызвать короткое замыкание. Чтобы избежать этого, важно тщательно изучить схему проводки прикуривателя и последовательность подключения. Если вы не уверены, что можете справиться с этой задачей, всегда лучше обратиться к профессионалам или автомобильному электрику.

В целом, при установке прикуривателя в УАЗ Патриот могут возникнуть некоторые проблемы, но с правильным подходом и помощью специалистов, они могут быть легко преодолены. Установка прикуривателя является удобным и полезным дополнением к автомобилю, позволяющим подключать различные электронные устройства и использовать их в пути.

Дополнительный блок под капотом

Но, одним блоком предохранителей на УАЗ Патриоте дело не обходится, под капотом находится второй — дополнительный монтажный блок с другими, не менее важными электропредохранителями и реле, отвечающими за такие узлы, как: стартер, бензонасос, ABS, другие системы. Токи здесь выше, тут даже есть электропредохранитель на 80 А! Таким образом, если вдруг на вашем УАЗ Патриот внезапно откажет электрический вентилятор охлаждения, первым делом стоит проверить соответствующий предохранитель внутри блока, который находится в подкапотном пространстве.

Монтажный блок под капотом может быть двух разновидностей: старого образца, нового образца. Так же, как и салонные блоки предохранителей, они отличаются расположением элементов, а также другими моментами.

Кроме этого блока под капотом — с противоположной стороны может размещаться еще один — дополнительный, обеспечивающий работу кондиционера. Если УАЗ Патриот с дизельным двигателем, тогда на это место ставят реле и предохранитель для специальных дизельных свечей накаливания. Такие свечи дизельному ДВС нужны только для запуска зимой.

• Какие пружины поставить на ваз 2107 для дрифта



• Установка сидений от бмв на калину



• Клавиша камаз 2 положения



• Резьба тормозных трубок газель некст



• Катюша на газель разрешение

Установка второго прикуривателя в штатное место

Заводской прикуриватель на Патриоте своеобразный. На нём постоянный +12v. А, следовательно, что ты в него не включи (зарядки, регистратор и пр.) после выключения зажигания потребители продолжают работать.Но, рядом с прикуривателем есть вторая заглушка, и мало кто знает, что за ней находится рабочий разъём для подключения второго прикуривателя. А у второго прикуривателя нет постоянного плюса, т.е. когда вы выключаете зажигание, питание на нём отключается.Для установки был куплен прикуриватель СОАТЭ 2123-3725010, он подходит на большинство отечественных автомобилей и он подошёл, встал, как родной!

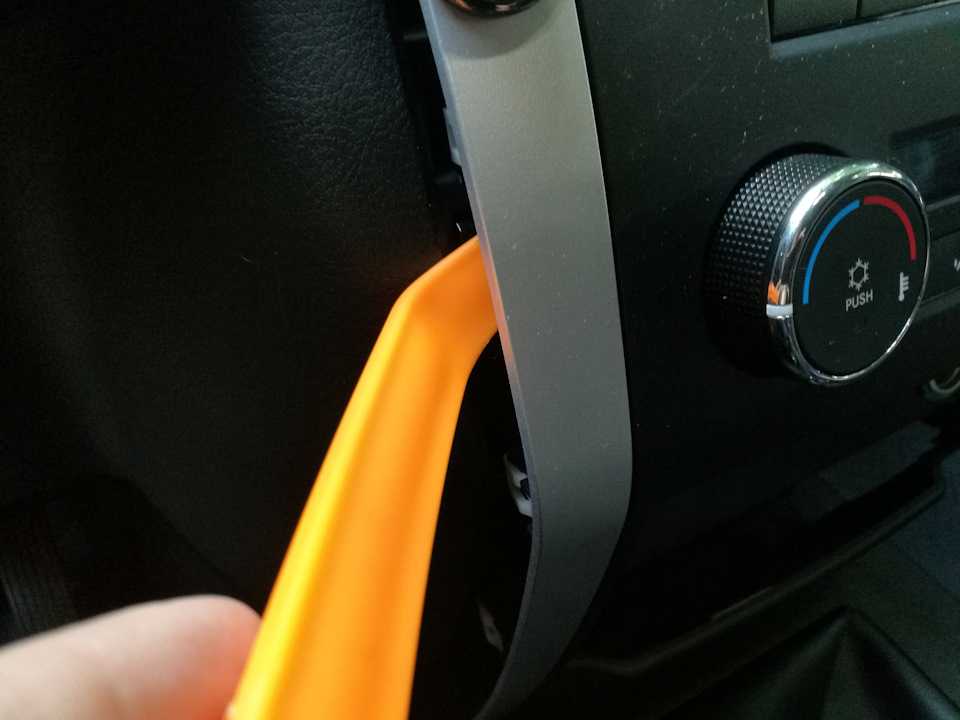

Чтобы добраться до места установки прикуривателя необходимо снять накладку центральной консоли. Снимается она довольно просто, клипсы стоят хорошие, многоразовые.Итак, вставляем специальную лопатку, или пластиковую карточку в щель между серебристой накладкой и самой консолью. Начинаем с самого верха, вставляем инструмент отжимаем накладку «на себя». Примерное расположение клипс смотрите на фото.

Как отщёлкнется первая верхняя клипса, опускаем инструмент ниже и отщёлкиваем следующую. Как дойдёте до середины накладки, начинаете отщёлкивать другую сторону с другого угла. Когда отщёлкните консоль с двух сторон, начинайте аккуратно тянуть нижнюю часть на себя, при этом помогайте лопаткой.

После того, как снимите накладку, отключайте разъёмы климата (белый) и прикуривателя. Самый верхний разъём кнопок управления климатом и аварийки (чёрный), у меня снять не получилось, ломать не стал, он сидит очень туго.

Когда снимете накладку, слева внизу, в углублении ищите разъём для прикуривателя. У меня он был короткий, у кого-то может он более длинный и его можно вытащить.

Далее снимаете заглушку, нужно отжать два фиксатора по бокам и выдавить её наружу.

Теперь разбираем наш новый прикуриватель на 2 части. Вынимаем металлический патрон из пластиковой обоймы, поворачиваем его в обойме, пока он не начнёт свободно двигаться и вытаскиваем.Тут есть очень важный момент. Пластиковую обойму нужно полностью разобрать, снять с неё плафон с лампой. Сперва я пытался установить обойму с плафоном но нифига не получилось, потом я разобрал полностью, всё встало на места и защёлкнулось.

После того, как установите обойму, поверните её, чтобы лампа подсветки была сверху, почувствуете, как обойма зафиксируется и перестанет вращаться. На этом фото я ещё не снял лампочку с обоймы, но суть ясна. Лампа мешалась, потом я её снял и всё встало на места.

Затем вставляйте патрон в саму обойму, там он вставляется по своим направляющим, так что, если не влезает, просто покрутите его и он попадёт в пазы. Вставляйте до упора, до щелчка.

После того, как вы установили патрон, подключайте все разъёмы обратно, последним подключайте новый прикуриватель и проверяйте работоспособность. Подсветка должна включиться, когда вы включите габаритные огни.

Когда всё проверите, можете устанавливать накладку на место. Начинайте с нижней части, устанавливайте её на место, по бокам начинайте прижимать, клипсы встают на место довольно туго. Когда защёлкните хотя бы по одной клипсе с каждой стороны, можете немного приложить силу, постукивая по местам, где расположены защёлки.

Установка прикуривателя на УАЗ Патриот: как провести проводку и избежать ошибок

Прикуриватель является важным элементом электропроводки автомобиля УАЗ Патриот. Он позволяет подключить внешние устройства к аккумулятору автомобиля для зарядки или питания. В данной статье мы рассмотрим, как правильно установить прикуриватель и провести проводку, чтобы избежать возможных ошибок.

Шаг 1: выбор места установки

Первым шагом необходимо выбрать подходящее место для установки прикуривателя. Рекомендуется выбрать место, которое будет удобно для водителя, но при этом не будет мешать работе педалей или переключателей панели приборов. Кроме того, необходимо выбрать место, где можно удобно проложить проводку от прикуривателя до аккумулятора автомобиля.

Шаг 2: установка прикуривателя

После выбора места необходимо установить прикуриватель в выбранное место. Для этого следует выполнить следующие действия:

1. Открутить гайку с шейки прикуривателя.
2. Продеть провод прикуривателя через отверстие, предназначенное для проводов.
3. Закрепить прикуриватель в выбранном месте с помощью гайки.

Обратите внимание, что прикуриватель должен быть плотно закреплен, чтобы избежать его падения или потерь под воздействием вибраций и тряски во время движения автомобиля

Шаг 3: проведение проводки

Далее необходимо правильно провести проводку от прикуривателя до аккумулятора автомобиля. Для этого следует выполнить следующие действия:

1. Проложить провод от прикуривателя до аккумулятора, избегая его перекручивания или пережатия.
2. Закрепить провод на кузове автомобиля с помощью крепежных скоб или проводника.
3. Прокладывать провод по безопасной и удобной для него траектории, избегая контакта с горячими поверхностями или движущимися частями автомобиля.

Важно помнить, что проводка должна быть защищена от повреждений и коротких замыканий, поэтому рекомендуется использовать провода специальных секций и обеспечить надежную изоляцию соединений

Шаг 4: проверка работоспособности

После установки прикуривателя и проводки необходимо проверить его работоспособность. Для этого можно подключить внешнее устройство, такое как насос для надувания колес или зарядное устройство, и убедиться, что оно работает корректно.

Надежная установка прикуривателя и правильная проводка являются важными моментами для обеспечения безопасности и надежной работы внешних устройств в автомобиле УАЗ Патриот. При необходимости, рекомендуется обратиться к профессионалам для проведения установки и проводки, чтобы избежать возможных ошибок и повреждений автомобиля.

Сломанный прикуриватель

Причины неработоспособности прикуривателя УАЗ Патриот могут быть различными:

1. Поломка проводов или разъемов. При длительной эксплуатации автомобиля могут возникнуть проблемы с проводами или разъемами, что приводит к неработоспособности прикуривателя. Необходимо внимательно осмотреть провода и разъемы на предмет повреждений и заменить их при необходимости.
2. Сгоревший предохранитель. При перегрузке прикуривателя или подключении неправильной электроприборной нагрузки может сгореть предохранитель. В данном случае нужно проверить и заменить предохранитель на новый.
3. Неисправность генератора или аккумулятора. Если генератор или аккумулятор не работают должным образом, то прикуриватель может быть также неработоспособным. Необходимо проверить и исправить проблемы с генератором или аккумулятором.
4. Прикуриватель вышел из строя. Если все предыдущие проверки не привели к результату, то возможно сам прикуриватель вышел из строя и требуется его замена. В этом случае рекомендуется обратиться к специалистам.

Для выявления конкретной причины неработоспособности прикуривателя УАЗ Патриот необходимо:

• Проверить состояние проводов и разъемов на предмет повреждений.
• Проверить состояние предохранителя прикуривателя и при необходимости заменить его.
• Проверить работу генератора и аккумулятора автомобиля.

Если после всех проверок прикуриватель все еще не работает, рекомендуется обратиться к специалистам для диагностики и ремонта автомобиля.

Замена прикуривателя и лампы его подсветки УАЗ Патриот 3163

Вам потребуется отвертка с плоским лезвием.

1. Снимите бокс для вещей или магнитолу (в зависимости от того, что установлено на автомобиле).

2. Отожмите фиксатор корпуса прикуривателя…

3. …извлеките корпус из светофильтра…

4. …и отсоедините от него колодку жгута проводов.

5. Отсоедините от патрона лампы колодку с проводами.

6. Извлеките светофильтр в сборе с патроном лампы из его установочного отверстия.

7. Снимите кожух светофильтра.

8. Подденьте отверткой патрон с лампой подсветки прикуривателя…

9. …и извлеките патрон из светофильтра.

10. Извлеките лампу из патрона.

11. Установите прикуриватель в порядке, обратном снятию.

Видео про «Замена прикуривателя и лампы его подсветки» для УАЗ 3163

• Датчик детонации сузуки сх4 где находится



• Ошибка опель астра н 14104



• От какой машины подходит стартер на шевроле ланос



• U0166 ошибка форд транзит



• Схема предохранителей ниссан террано 2017 года
