Схема распиновки штатной магнитолы автомобиля форд фокус (мондео) 3

Как подключить

Подключение автомагнитолы производится при помощи переходника, который позволяет получить стандартные разъемы ISO. При использовании оборудования с возможностью воспроизведения видео рекомендуется установить штатный кабель, ограничивающий функционал показа при движении автомобиля. Провод выводится к контрольной лампе или переключателю, который показывает положение рычага ручного тормоза.

Если магнитола оснащена модулем Bluetooth, позволяющим вести разговор в режиме «свободные руки», то требуется установка микрофона. Элемент размещается около головы водителя, крепится на консоли внутрисалонного освещения или на противосолнечном козырьке. Кабель проводится под панелью потолка и под декоративной обшивкой передней стойки крыши. Затем провод проходит внутри панели приборов и подсоединяется к разъему на головном устройстве.

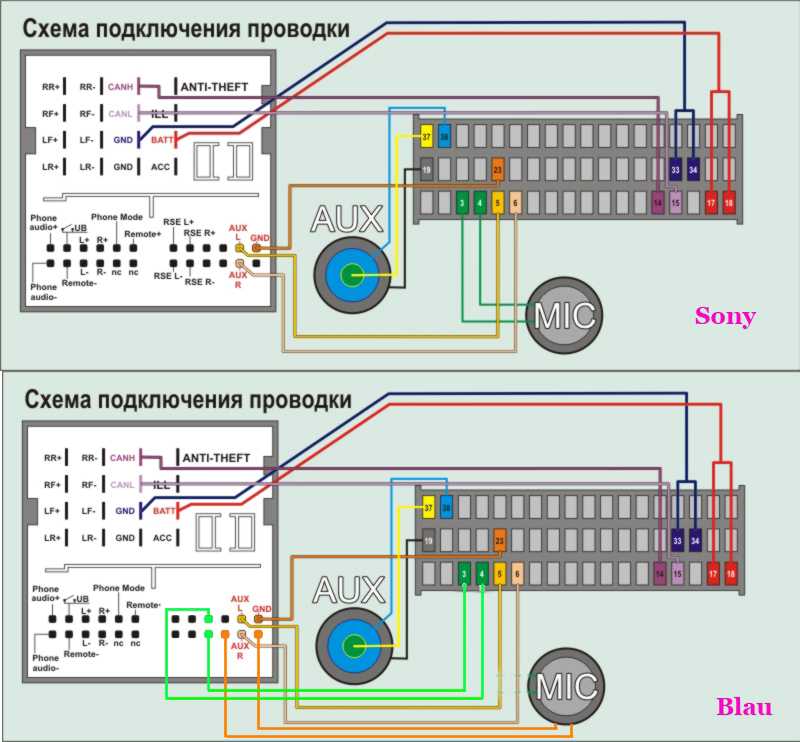

Схема

Схема подключения магнитолы на Фокус второй генерации включает в себя следующие разъемы:

• вертикальные 8-контактные штекеры для подачи напряжения питания и коммутации с громкоговорителями;
• горизонтальные 12-контактные колодки для установки дополнительного оборудования;
• круглый штекер для подсоединения штатной антенны.

Распиновка разъема магнитолы, предназначенного для акустики, содержит положительные и отрицательные выводы для каждой колонки, расположенные напротив друг друга. Силовой штекер содержит 2 положительных кабеля, которые подключаются через личинку замка зажигания и напрямую к бортовой сети автомобиля. Имеются 2 дополнительных шнура, предназначенных для взаимосвязи с цифровой шиной данных.

Второй блок контактов позволяет подключить внешний выход стандарта AUX, а также дополнительный проигрыватель компакт-дисков, размещаемый в багажном отделении автомобиля.

Ford Focus III 2011. Руководство по ремонту и эксплуатации

Книга по ремонту Ford Focus

Эксплуатация любого автомобиля Ford Focus невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.

Книга по ремонту Ford Focus содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.

Руководство по ремонту Ford Focus разделено на главы: Устройство автомобиля (описываются общие сведения и паспортные данные автомобиля); Инструкция по эксплуатации (подготовка к выезду, рекомендации по безопасности движения); Неисправности в пути (советы, которые помогут Вам в случае неожиданной поломки в дороге); Техническое обслуживание (подробные рекомендации по проведению всех процедур обслуживания); Инструкции по ремонту (двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Ford Focus); Электрооборудование (подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Ford Focus).

Любая из процедур ремонта Ford Focus приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами.

Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки Ford Focus высококвалифицированными автомеханиками.

Книга «Ford Focus III 2011. Руководство по ремонту и эксплуатации» необходима, чтобы диагностика и ремонт Ford Focus могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.

Бесплатно скачать руководство по ремонту Ford Focus Вы можете в формате pdf. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.

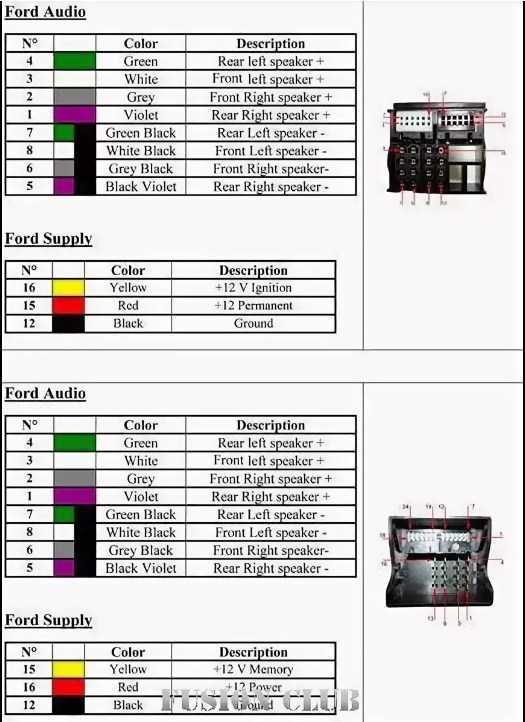

Распиновка магнитолы

Для коммутации оборудования на штатной проводке установлен прямоугольный разъем, состоящий из 2 рядов контактов в центральной части и дополнительных проводников по бокам. Боковые контактные элементы имеют увеличенное сечение, предназначены для подачи питания (положительный и отрицательный сигналы). Центральные элементы используются для коммутации громкоговорителей по левой и правой сторонам салона автомобиля.

В колодке предусмотрены контакты для передачи сигнала от внешнего разъема AUX, имеется двойной провод для связи с цифровой шиной CAN. Производитель предусмотрел точку подключения положительного питания, подаваемого при включении зажигания, имеется дополнительный шнур заземления.

Если владелец машины хочет установить альтернативное оборудование взамен штатной магнитолы, то потребуется приобрести переходник ISO.

Схема коммутации головного устройства унифицирована на машинах Focus 3, Fiesta и C-Max (выпуска после 2011 г.).

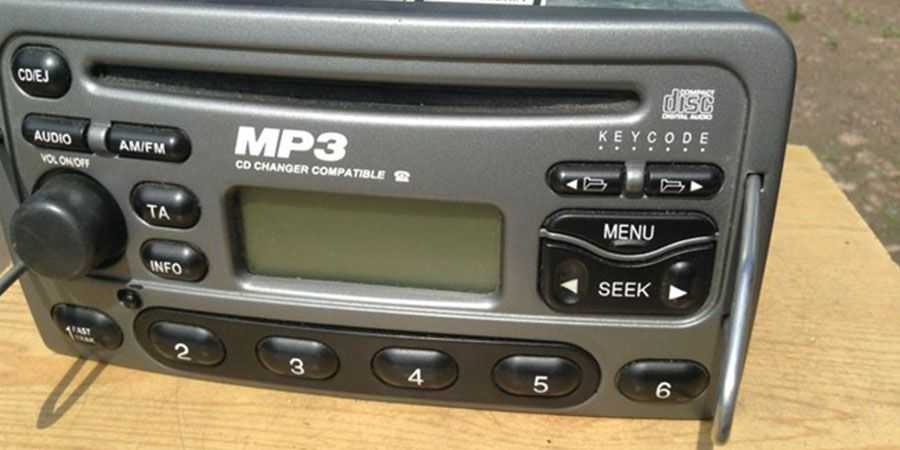

Магнитола 6000cd: AUX, разборка, подключение отдельно. — бортжурнал Ford Fusion Off-Road Edition 2006 года на DRIVE2

Блиииинннн, люди, забыл про эти видео. Делал их раньше июля 2014г. поэтому немного нарушу хронологию рассказа про то, что делал в машине

1. Как снять магнитолу и сделать AUX.

Кабель желательно экранированный.Обычно у людей возникают помехи или наводки.

Проблема может быть в китайском устройстве вставленном в прикуриватель, либо в прокладке кабеля AUX рядом с кабелями, по которым идет силовой ток в машине. Желательно кабель кидать дальше отдельно от кабелей питания.

Моя реализация:— Фишку в магнитолу : из кабеля соединяющего в компьютере CD-rom и материнскую плату www.ljplus.ru/img4/k/i/ki…rochka/zvukovoj-kabel.jpgРежется аккуратно пополам разъем и склеивается супер клеем.

Можно использовать компьютерный ide кабель www.techdna.co.uk/product_images/z/ide__86648.jpg, вырезав на 4 контакта фишку из него.

-. Аудио разъем на 3,5, можно припаять гнездо под него и врезать в приборную панель или рядом с ручником в любом радиомагазине продаются как разъем так и гнездо. Если рядом с ручником, могут быть наводки, рядом проводка прикуривателя, опять про экранированный кабель ))))) В случае с гнездом можно прикупить кабель www.roznica.com.ua/rf/th/800×600/69/162178.jpg и соединять гнездо с аудио устройством им.

На все про все рублей 20 надо )))В видео есть все схемы.

Единственное надежно воткните кабель в саму магнитолу у меня от тряски через полгода он выскочил из разъема сзади магнитолы, пришлось снова снимать магнитолу.

2. Разобрать магнитолу, для пересвета, либо доработки под mp3

3. Как подключить ее отдельно от машины и в чем причина ее кратковременного отключения при запуске двигателя.

Без CAN часов не будет и она засыпать не будет сама., включать выключать вручную нажатем на колесико регулировки громкости.ACC вообще непонятно зачем ей, не за что не отвечает. Авто-включение при втором положении ключа идет по CAN.В итоге АСС я вообще от магнитолы отрезал и кинул на саб.

Кратковременно замолкает при просадке АКБ во время запуска двигателя, тут можно либо отдельное питание реализовать на УПСовом АКБ через диод, либо поставить мощный аудио конденсатор.

Балалайка в принципе не плоха, докинул к ней саб и твитеры и заиграла, что надо на мой вкус. Даже менять не охото

Отказ чтения флешки магнитолой из-за плохого контакта в разъеме

Достаточно часто магнитола перестает читать флешку из-за плохого контакта или его отсутствия с разъемом аудиосистемы. Посадочное место под флеш-ЮСБ повреждается по причине частого подсоединения-отсоединения накопителя. Устранить такой дефект с помощью паяльника и запасного разъема достаточно просто, рассмотрим, как выполняется подобная работа на примере автомагнитолы JVC:

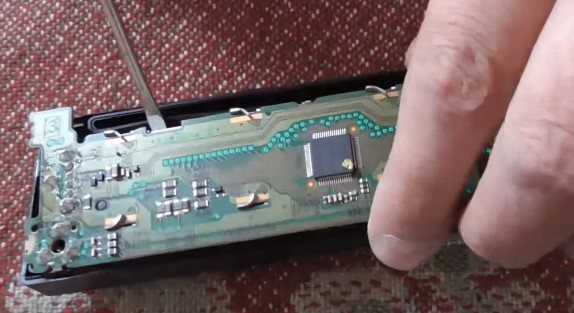

• на задней стороны съемной панели откручиваем винтики;

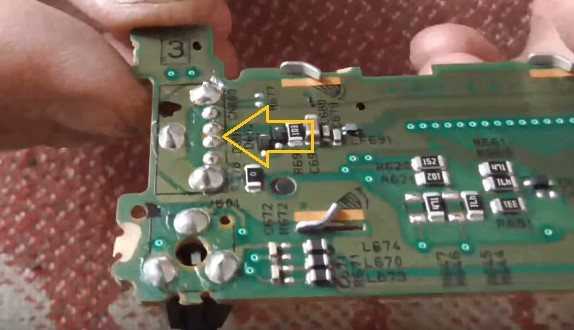

Если при разборке мы обнаружили, что на контактах плохая пайка, прежде чем менять штекер, пробуем сначала пропаять. Может случиться так, что замена гнезда не потребуется, достаточно будет только пропайки.

Сегодня довольно большое количество автомобилей имеют автомагнитолы, которые работают не с дисками, а с более удобным накопителем информации – флешкой. USB-накопители очень популярны сегодня. Это обусловлено тем, что данное современное устройство имеет большой объём памяти (до 32 ГБ), в то время как на диске обычно содержится не более 10 ГБ. Кроме того, эти устройства имеют очень маленькие размеры и практически не подвержены внешним повреждениям.

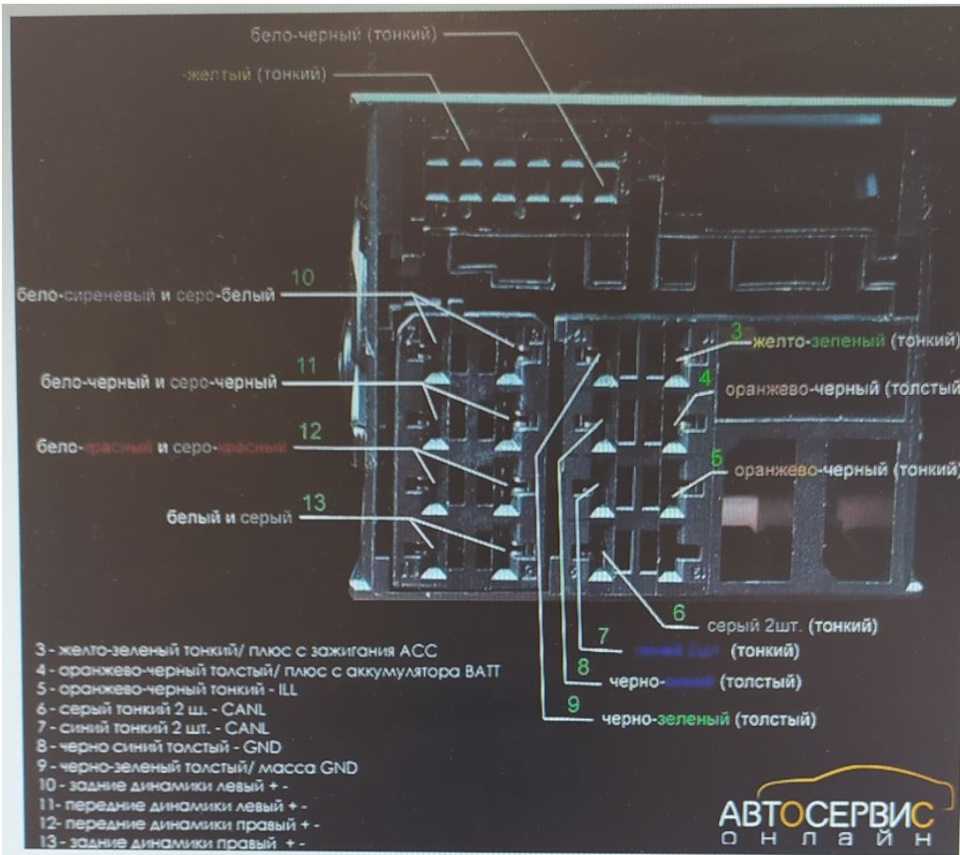

Схема распиновки

Электрическая схема разъемов головного устройства содержит провода с изоляцией различного цвета, предназначенные для подсоединения:

• коричнево-красный — для подачи положительного питания от аккумулятора;
• желто-оранжевый — коммутация антенны;
• коричнево-красный — положительный сигнал при повороте ключа в замке зажигания;
• синий и серый — питание информационного дисплея (2 кабеля, подходят к разным точкам коммутации);
• черный — заземление порта AUX;
• фиолетово-зеленый — отрицательный сигнал на центральный громкоговоритель (опция);
• коричнево-желтый — минус на задний левый динамик;
• бело-коричневый — положительное питание переднего левого громкоговорителя;
• бело-оранжевый — минусовой сигнал на переднее правое акустическое устройство;
• коричнево-желтый — отрицательный импульс на задний правый репродуктор;
• черный (толстый) — массовый провод питания, подключаемый к кузову автомобиля;
• сине-серый и фиолетово-серый — коммутация с цифровой шиной CAN;
• синий (тонкий) и фиолетово-зеленый — сигнальные кабели разъема AUX (L+ и R+ соответственно);
• синий (толстый) — положительный провод центральной колонки (опция);
• коричнево-зеленый — плюсовой сигнал к заднему левому динамику;
• белый — минусовой шнур для переднего левого акустического устройства;
• бело-коричневый — положительный сигнал к передней правой колонке (на части машин используется бело-сиреневый кабель);
• коричнево-белый — плюсовой кабель для заднего правого громкоговорителя.

В штекерах имеется несколько пустых позиций, которые зарезервированы под дополнительные опции. Указанные цвета изоляции могут отличаться в зависимости от года выпуска автомобиля и рынка, для которого предназначено транспортное средство. Перед началом монтажных или ремонтных работ рекомендуется уточнить назначение проводов при помощи тестера и визуального осмотра.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

Стандартная европейская разводка выводов.

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Какую магнитолу выбрать

Теоретически воители могут поставить в свой Ford Focus 1 любую магнитолу, если она удовлетворяет двум основным критериям, а именно:

1. Размер. Новая модель должна быть не больше посадочного гнезда, предусмотренного в передней панели. Если она меньше, то необходимо покупать специальные рамки, которые заполнят свободное пространство. Стандартная штатная магнитола Форд Фокус 1 имеет типоразмер DIN 1,8.
2. Совместимость коннекторов. У многих водителей американский Ford Focus, контакты которого несовместимы с разъемами от европейских изделий. Эту проблему решают специальные ISO-переходники. Если для вашей магнитолы такой переходник выпускается, то проблем не возникнет.

Даже если эти два условия не выполняются, при огромном желании поставить новую модель возможно, но для этого придется расширять посадочное место на торпеде для габаритной магнитолы и изучать специфику подключения отдельных проводов при отсутствии переходника. Последняя задача по силу только специалистам. Обычным водителям проще подыскать совместимую модель.

Давайте рассмотрим подробнее, какая магнитола подойдет на Форд Фокус 1. Далее будут представлены несколько моделей, которые вы можете поставить на замену штатной. Этот список можно расширить и другими моделями.

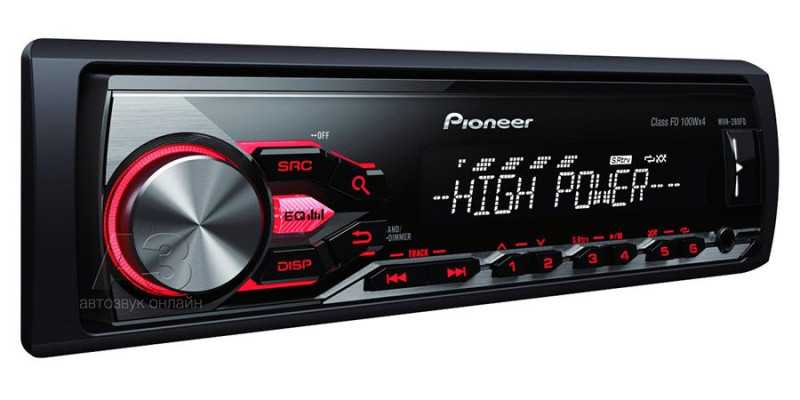

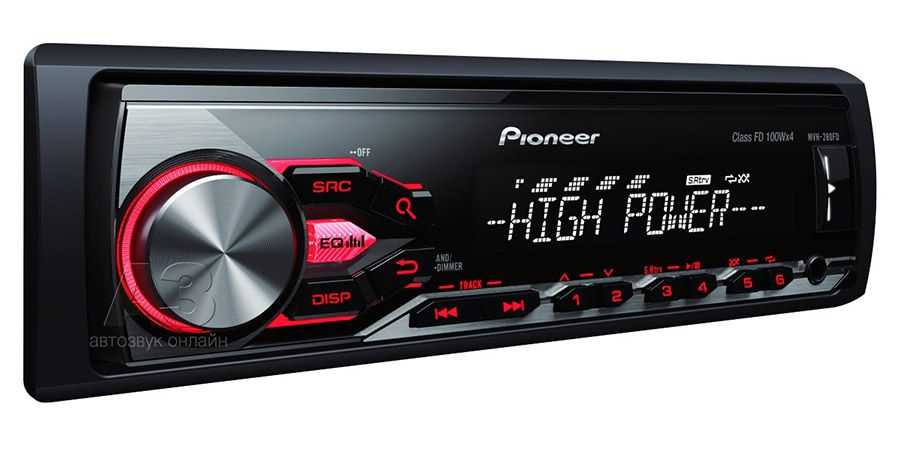

Pioneer MVH-280FD

Модель формата 1 DIN без дискового привода, только с портом USB. Максимальная выходная мощность составляет 4 х 100 Вт. Имеется FM и 18 ячеек памяти для сохранения радиостанций, фильтры высоких и низких частот, функция восстановления качества звука. Поддерживает все основные форматы: MP3, WMA, WAV, AAC, FLAC. Это одна из последних моделей, поэтому она совместима с большинством iPhone и iPod. Также поддерживаются смартфона с Android версии 4.1 и выше. Стоимость магнитолы составляет от 6 тысяч рублей.

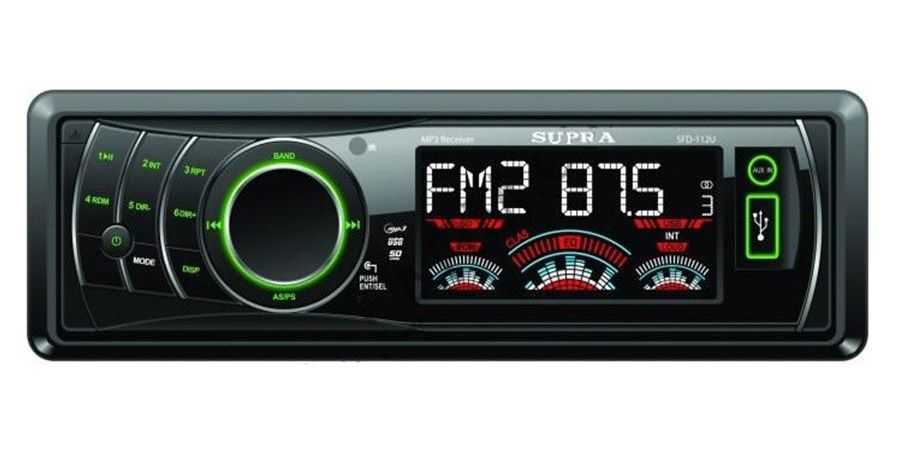

Supra SFD-112U

Самая простая магнитола типоразмера 1 DIN, которая имеет минимальный набор функций. Имеется CD-привод, USB-порт и FM-радио. Большой регулятор, приятная глазу подсветка и достаточно большой экран для подобной модели делают ее использование крайне удобным. Стоимость товара не превышает 2 тысяч рублей.

С помощью переходников можно пристроить к Форду практически любую 1 DIN магнитолу, однако большинство современных изделий выпускается в размере 2 DIN, которые не помещаются в посадочное гнездо на передней панели. Как показывает практика, расширить 1,8 до 2,0 DIN не составляет труда

Главное – соблюдать осторожность и не сломать пластиковую рамку. Далее будут представлены несколько популярных вариантов в формате 2 DIN

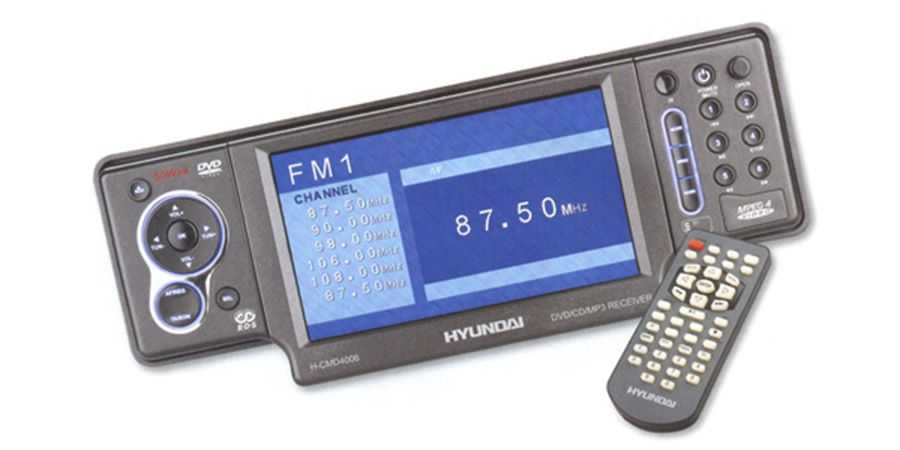

Hyundai H-CMD4006

Функциональная и недорогая магнитола от Hyundai c достаточно большим сенсорным дисплеем. Поддерживает диски различных типов DVD, SVCD, VCD, HDCD, MP3, MP4, WMA, CDDA, Picture-CD, JPEG, CDR, RW, DVD-R/RW. Имеется не только USB, но и поддержка SD-карт памяти. Цифровой тюнер на 30 радиостанций. Предусмотрены разъемы AUX и ISO. Для удобства управления в комплекте поставляется дистанционный пульт.

Для ее установки вам понадобится рамка и переходник. Это модель из нижнего ценового сегмента, поэтому многие владельцы жалуются на качество сборки и сбои в работе, когда не открывается DVD привод или не реагирует сенсорный дисплей. Ориентировочная стоимость 3-4 тысячи рублей.

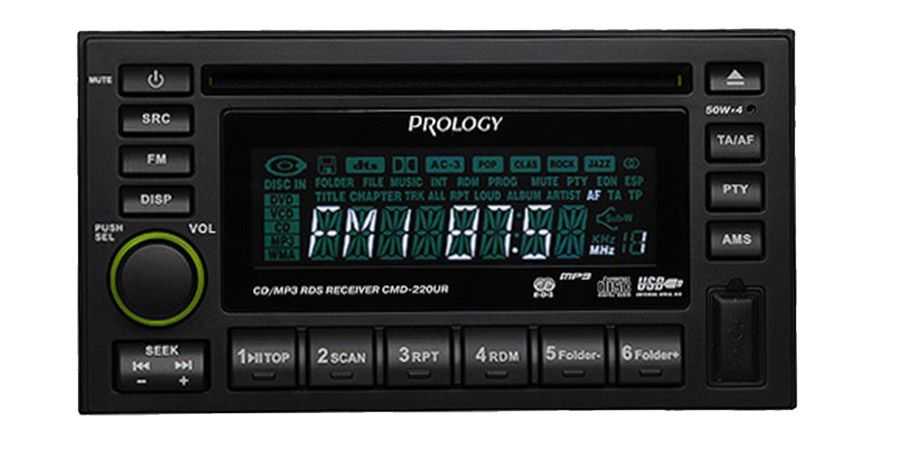

Prology CMD-220UR

Магнитола из среднего ценового сегмента. Монтажный размер – 2 DIN, поэтому для ее установки вам придется незначительно расширить стандартное посадочное место. Поддерживает компакт-диски и USB-накопители. Встроен черно-белый экран с зеленой подсветкой. FM-тюнер способен запомнить до 24 радиостанций. Дополнительно имеется высокоскоростной цифровой PLL тюнер, антишоковая буферная память, электронная регулировка параметров и даже защита от ударов. Модель отличается качественной сборкой и приятным дизайном, благодаря которому отлично впишется в общий интерьер Ford Focus 1. Стоимость CMD-220UR составляет 9-10 тысяч рублей в зависимости от точки продажи.

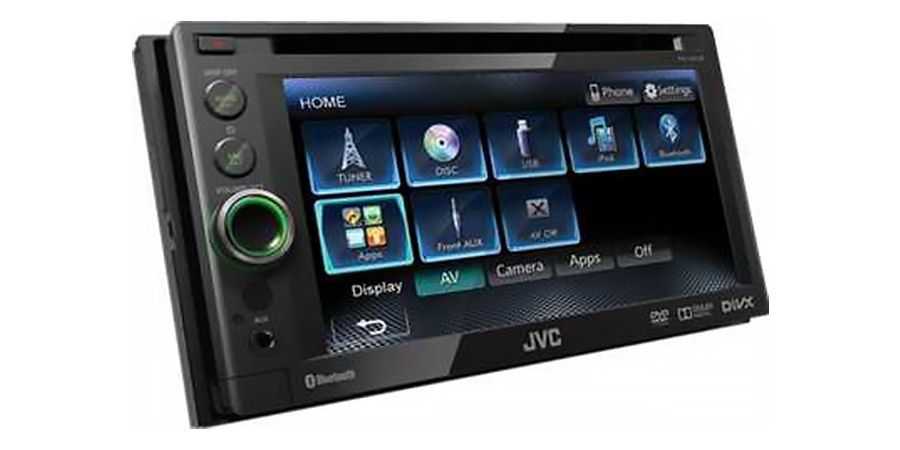

JVC KW-V20BT

Качественная магнитола с ярким экраном на 6,2 дюйма за 11-12 тысяч рублей. Модель достаточно навороченная, при этом включает в себя следующее:

• встроенный Bluetooth с адаптером в комплекте;
• поддержка технологий MirrorLink и App Link для синхронизации с android-устройствами и смартфонами от Apple;
• несколько USB-портов;
• поддержка форматов MP3, WMA, WAV, DivX, JPEG, MPEG 1, 2;
• трехполосный эквалайзер с возможностью установки параметров;
• наличие фильтра верхних и нижних частот;
• возможность подключить пульт дистанционного управления и камеру заднего вида.

Полный список возможностей этой магнитолы вы можете узнать в спецификации к продукции. Единственный недостаток – ее типоразмер в 2 DIN, поэтому она незначительно больше посадочного места.

Распиновка разъемов автомагнитол Ford | Base-ex

Перейти к содержимому

FORD FX3000 MADE IN KOREA BY INTERCONTI A94 SX 18 C 8122 AA

FORD SOUND 2000

FORD 2006 RDS (Portugal) FORD 4500 (made in Brazil) FORD 5000 RDS (Portugal) part no. 96AP-18K876-CC FORD 7000 RDS (Portugal) part no. 95GB-18K876-BA

FORD 5000 RDS EON (Portugal) part no. 98AP-18K876-BC

FORD 3000, FORD 4000 (Разновидность разъема)

FORD 3000, FORD 4000 (Еще одна разновидность разъема)

FORD 5000, FORD 6000, FORD 7000 (Разновидность разъема)

FORD 6000 CD

Фото FORD 6000 CD с кнопкой CDDJ

Фото FORD 6000 CD с кнопкой AUX

FORD 6000CD (7S7T)

FORD Mondeo, Galaxy, Mazda, Ford CD MP3

FORD Windstar

FORD 1998 — 1999 года выпуска

FORD 2007 RDS

FORD E-STR 22DPS710 A91SX-18K876-EA (INTERCONTI)

FORD 2007 RDS 94FP-18K876-HA (Без внутреннего усилителя НЧ)

FORD 2007 SOUND2 RDS VWZ7Z3 (Без внутреннего усилителя НЧ)

FORD 2500 (4S61-18K876-BA)

FORD 3500 (4S61-18K876-BA)

FORD 4500 (2S61-18C815-AF)

FORD 4500 (4S61-18C815-AA)

FORD 6006E CD RDS EON (1S7F-18C815-AD) VISTEON

FORD 6000 MNE MP3

FORD 5000C

FORD F57F-18C852-BE (made in Mexico)

FORD Radio Navigation System BP1422 (Germany)

FORD YL1F-18C870-JA (made in Mexico)

FORD Radio Navigation System BP1422 (Germany)

FORD 2028 (89GB-19B160-AA) Made In Japan PRODUCED BY SONY CORPORATION Магнитола не имеет собственных усилителей мощности

FORD 2008 RDS Made in Portugal

FORD 1L2F-18C868-BB Made in MEXICO

FORD 4R3T-18C815-HU

FORD Avic-1377ZF Ford part № 8R3T-18K931-EA Pioneer ref № Avic -XD1377ZF

FORD CD132-MP3/CDS

Ford 2007RDS 95GP-18K876-CA

FORD YU3F

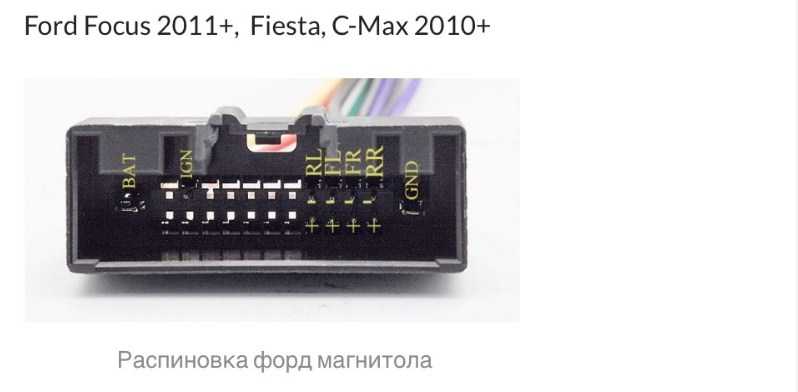

Ford Focus 2011+,  Fiesta, C-Max 2010+

Неисправности флешки

Нередко случается так, что неисправно сама флешка, и она не определяется как устройство не только на магнитоле, но и на компьютере, в таком случае ее лучше не пытаться восстанавливать, целесообразнее заменить на новый USB-накопитель. Наиболее распространенные причины поломки flash-USB:

• механическое воздействие, хотя флешка часто работает даже со сломанным корпусом;
• попадание воды – если в корпус съемного диска попала влага, лучше устройство никуда не подключать, сначала попробовать просушить плату;
• естественное старение – вечных устройств не бывает, рано или поздно любая техника ломается.

Если магнитола не способна воспроизводить аудиофайлы из-за большого объема памяти флешки, здесь уже вряд ли что-то можно сделать, проще купить для использования в автомобиле ЮСБ-накопитель меньшей емкости.

Правила записи музыки на USB-носители

Для того чтобы не возникло перечисленных ранее сложностей, при записи музыки стоит придерживаться следующих несложных правил:

1. Лучше всего пользоваться USB-носителем с небольшим объёмом до 8 ГБ.
2. При записи в формате FAT32 чаще всего проблем с прочтением не возникает.
3. Все файлы желательно размещать в корневом каталоге, или же в папки, расположенные в самом корневом каталоге.
4. Выбирайте формат для файлов mp3 или wav.
5. Перед записью USB-накопитель необходимо проверить на отсутствие вирусов.
6. Не стоит производить зарядку других устройств через гнездо для USB.

Учтя все перечисленные нами проблемы, вы без особого труда сможете подобрать подходящие под вашу аудиосистему современные накопители данных. И это позволит во время поездок получать удовольствие не только от вождения, но и от любимой музыки.

Лучшие цены и условия на покупку новых авто

Ford (2015-2020) Схема распиновки модуля Sync 3 APIM @ pinoutguide.com Номер

Пин Имя
Описание
Цвет
1
ПУСК
В DSP Audio_Enable
ВИО/КРАСНЫЙ

3
ВЫХОД ПРЕДУПРЕЖДЕНИЯ СИНХР.+
Предупреждение о синхронизации DSP IN
СЕРЫЙ/СИНИЙ

4
ВЫХОД ПРЕДУПРЕЖДЕНИЯ СИНХРОНИЗАЦИИ-

ГРН/ВИО

8
ПИТАНИЕ +12 В

ЖЕЛ/СИН

12
Микрофонный вход+

БРН/ВИО

13
ВХОД МИКРОФОНА-

БЕЛ/ЗЕЛ

14
ВИДЕО +

БЕЛ/ЗЕЛ

15
ВИДЕО-


БРН/ВИО
19
HS3 CAN+

ГРН

20
HS3 CAN-

белый

22
СТЕРЕО ЭКРАН

НКА

23
СТЕРЕО ВЫХОД L+

СИНИЙ

24
СТЕРЕО ВЫХОД L-

СЕРЫЙ/ОРГАНИЧЕСКИЙ

25
СТЕРЕО ВЫХОД R+

ВИО

26
СТЕРЕО ВЫХОД R-

КОРИЧ/БЕЛ

27
ДРДЛ ТХ+

ГРИ/ВИО

28
ДРДЛ ТХ-

ЖЕЛ/ОРГ

33
СТЕРЕО ЭКРАН



37
ЗАЗЕМЛЕНИЕ

ЧЕР/СЕРЫЙ

38
ЗАЗЕМЛЕНИЕ

БЕЛ/СИН

41
HS4 CAN+

СИНИЙ

42
HS4 CAN-

VIO/WHT

51
SDL ВНЕШНЯЯ
DRDL TX+ в гибридном исполнении
серый

52
SDL OUT-L
DRDL TX- в гибридном исполнении
белый

53
HS1 CAN+

СИНИЙ

54
HS1 CAN-

белый

Контакты 51, 52, 41, 42, 27, 28 используются только в конфигурации с сенсорным экраном.

Без внешнего DSP (усилителя), без Sony, без сенсорного экрана

Pin Номер	Пин Имя	Описание	Цвет
1	ВБАТТ		ВИО/КРАСНЫЙ
3	МОНО ВЫХОД+		СЕРЫЙ/СИНИЙ
4	МОНО ВЫХОД-		ГРН/ВИО
5	Микрофонный вход+		БРН/ВИО
6	Микрофонный вход-		БЕЛ/ЗЕЛ
16	HS3 CAN+		ГРН
17	HS3 CAN-		белый
22	СТЕРЕО ЭКРАН		НКА
23	СТЕРЕО ВЫХОД R+		СИНИЙ
24	СТЕРЕО ВЫХОД R-		СЕРЫЙ/ОРГАНИЧЕСКИЙ
25	СТЕРЕО ВЫХОД L+		ВИО
26	СТЕРЕО ВЫХОД L-		КОРИЧ/БЕЛ
37	ЗАЗЕМЛЕНИЕ		ЧЕР/СЕРЫЙ
38	ЗАЗЕМЛЕНИЕ		БЕЛ/СИН
44	ЩИТ
45	ДОПОЛНИТЕЛЬНЫЙ АУДИО ВХОД СЛЕВА +		СИНИЙ
46	ВСПОМОГАТЕЛЬНЫЙ АУДИО ОБЩИЙ		ЖЕЛ/ЗЕЛ
47	ДОПОЛНИТЕЛЬНЫЙ АУДИО ВХОД ПРАВ +		ГРН
53	HS1 CAN+		СИНИЙ
54	HS1 CAN-		белый

Разъем жгута проводов (вид сбоку)

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Цветные схемы электрооборудования FORD FOCUS 3 » Схемы предохранителей, электросхемы автомобилей

Перед началом монтажных или ремонтных работ рекомендуется уточнить назначение проводов при помощи тестера и визуального осмотра.

Как подключить телефон к магнитоле На автомобилях в базовой комплектации отсутствуют разъем AUX и модуль беспроводной связи Bluetooth.

Для расширения возможностей головного оборудования требуется заменить магнитолу или доработать имеющееся устройство путем установки дополнительных узлов, причем установка порта AUX требует перепрограммирования магнитолы.

Чтобы подключить телефон к магнитоле по беспроводной связи требуется приобрести форд фокус 3 распиновка замка зажигания, размещаемое в порт USB.

В конструкции изделия размещен модуль связи Bluetooth, который передает обработанные данные через разъем. Для начала работы требуется установить конвертер сигнала в штекер USB, включить головное устройство, а затем активировать беспроводную связь на телефоне или смартфоне. Оборудование позволяет прослушивать музыку, для телефонных звонков не предназначено.

Карта сайта

Еще одним способом коммутации является установка адаптера Bluetooth модели PT, который коммутируется через разъем питания.

Устройство крепится на передней панели, регулировка уровня громкости осуществляется при помощи штатных клавиш, имеющихся на рулевом колесе. Неисправности и их решение Распространенным дефектом является самопроизвольное отключение магнитолы через 10 минут работы при заглушенном двигателе. После запуска мотора и подачи напряжения в бортовую сеть от генератора магнитола включается, но затем ситуация повторяется. Причиной является ошибка форд фокус 3 распиновка замка зажигания блоке управления, связанная с длительным использованием аккумуляторной батареи.

Инструкция по сбросу параметра BMS, отвечающего за ресурс батареи: Включить зажигание, но коленчатый вал прокручивать стартером не требуется. Последовательно 5 раз нажать на кнопку включения заднего противотуманного сигнала. После этого троекратно воздействовать на клавишу форд фокус 3 распиновка замка зажигания сигнализации. Система зажигания устроена таким образом, что передача искры для воспламенения горючей смеси осуществляется по высоковольтным проводам.

Ниже вы сможете найти схемы и обозначения основных узлов.

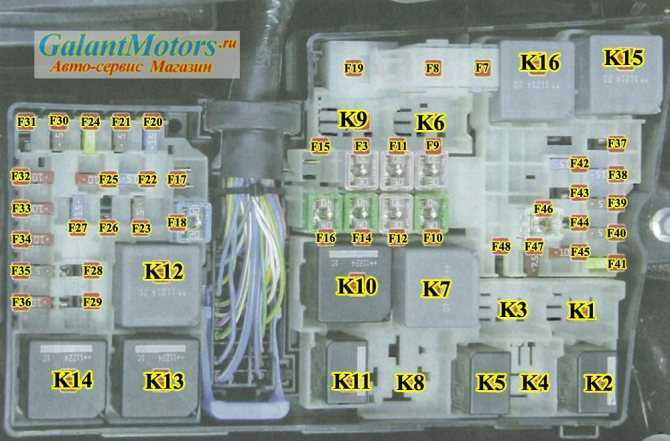

Как и любой другой автомобиль, Форд Мондео 1, Фокус 1, 2, 3, 4, рестайлинг оборудуется блоком предохранителей, элементы которого позволяют защитить электрооборудование авто от скачков напряжения. Но помимо основного БП, Фокус 4, 3 или любой другой также оснащается еще одним блоком, в котором установлены реле.

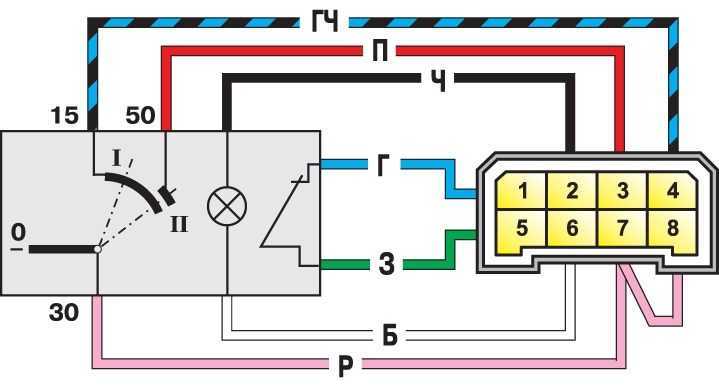

Электросхема блока с релеОбозначение реле Без системы зажигания запустить двигатель не получится, поэтому предлагаем ознакомиться со схемой ее подключения и обозначения основных компонентов.

Система управления двигателем и обозначение основных узлов и элементов Не менее важным моментом, с которым должен быть знаком любой фокусовод, является схема подключения генераторного устройства.

Как сказано выше, от функционирования этого девайса зависит многое, поэтому знать о его подключении в любом случае. Схема подключения генератора и обозначение элементов Распространенные неисправности Ниже приведены основные неисправности, которые проявляются в работе электроники Форд Фокус 3, 4, 2, 1: На этих авто довольно часто обламываются кабеля в крышке двери багажного отделения.

Причины замены магнитолы

Большинство водителей ездят со стандартной магнитолой, она обеспечивает достаточно чистое звучание, при этом удобна в использовании. Чаще всего водители меняют магнитолу в следующих случаях:

• Ограниченный функционал стандартной модели. С появлением android-магнитол с сенсорным экраном штатный вариант смотрится слишком просто и ограниченно. Большим недостатком стандартной модели является отсутствие USB, поэтому о подключении флешки или мобильного телефона можно не задумываться.
• Нарушения в работе. Форд-Фокус первого поколения – это старая машина, в которой многое уже ломается. Водители часто жалуются, что заводская магнитола перестает читать диски или плохо ловит. Намного проще купить новую, более функциональную магнитолу, чем заниматься ремонтом старой.
• Неудовлетворительное качество звучания. Если у вас стоит первоклассная акустика с дорогостоящими динамиками, а музыка играет ужасно, то проблема именно в магнитоле. При установке крутых динамиков замените и штатный проигрыватель на более качественный.
• Обновление салона. Некоторые автолюбители кардинально меняют интерьер авто, обновляя сиденья, обивку и приборную панель. На фоне этих обновок старая магнитола будет смотреться угрюмо, поэтому появляется цель покупки новой.

Современные модели могут оснащаться несколькими USB-портами, модулем беспроводной связи Bluetooth и другими фирменными технологиями. Дополнительно новые модели поддерживают большее количество музыкальных форматов, а не только классический mp3.

Эл. схемы, схемы подключения, распиновки и др.

от Russian_Mouse на GEM (блок предохранителей в салоне)

по первой цифре номера цепи можно получить ещё некоторую информацию вот из этой таблицы (источник):

Ошибаетесь , вот информация из ETIS:

В модуле системы обмена данных ( в системе шины данных) модули различных систем соединены друг с другом через один или несколько проводов.

Система шины данных существует для того, чтобы передавать данные между присоединенными модулями, а также между присоединенными модулями иобщей системой диагностики (WDS ).

Вместо простых команд ВКЛ/ВЫКЛ в системе шины данных предаются комплектные блоки данных. Такие блоки данных содержат наряду с собственно информацией также данные об адресах модулей, к которым производится обращение, размер блока, а также информацию для контроля содержания каждого отдельного блока данных.

Системы шин данных дают следующие преимущества:
