Демонтаж клина
Вторая проблема это клин который крепит шкворень в балке. В результате диффузии металла он очень сильно закипает в своём посадочном месте и это становится серьёзной проблемой. Что бы его выбить необходим очень резкий сильный удар. Здесь может помочь перфоратор. Да обычный строительный перфоратор. Но бывает что и он не справляется. Тогда на помощь приходит строительный пистолет. На грузовых автосервисах где нежелательно терять много времени на ремонт именно им, пользуются сразу. Но я категорически не советую, пользоваться пистолетом если не умеете, вероятность получить травму очень высокая. И пишу о этом потому чтобы было общее представление о том с чем придется столкнуться. Если уже ничего не помогает. Остаётся высверлить клин и выбить. То что от него осталось, да и опытные сварщики с легкостью выдувают его резаком не задев балку.
6. Передний мост
Ступица колеса и тормозной барабан
Спецификация
| Положение | Пункт обслуживания | Стандартные значения | Лимит | Меры |
| – | Начальный крутящий момент подшипника колеса ступицы (тангенциальная сила при позиции болта ступицы в сборке с сальником) | 1 дo 3,5 Н∙м (тангенциальная сила: 8,8 дo 28,4 Н) | – | Регулировка или замена |
| 11 | Колебание ротора антиблокировочной тормозной системы | 0,1 мм | – | Замена |
Момент затяжки резьбовых соединений
| Значок | Детали затяжки | Момент затяжки | Примечание | |
| Тормозной шланг | 13 до 17 Н∙м | – | ||
| Контргайка | Первичная затяжка | 113 ± 15 Н∙м | – | |
| Вторичная затяжка | 59 Н∙м | Угол дотяжки 45° (1/8 оборота) | ||
| Гайка (установка тормозного барабана и ступицы колеса) | 343 ± 39 Н∙м | – | ||
| Гайка (установка переднего тормозного барабана) | 118 ± 20 Н∙м | – |
Смазка и/или герметик
| Значок | Пункт применения | Специализированная смазка и/или герметик | Количество |
| Наружное покрытие ступицы колеса | Универсальная (многоцелевая) консистентная смазка (NLGI No.2 (литиевое мыло)) | 90 ± 10 г | |
| Внутреннее покрытие ступицы колеса | 275 ± 30 г | ||
| Покрытие пространства между внутренним каналом наружного подшипника и внутренним каналом внутреннего подшипника | По рекомендации | ||
| Кромка сальника |
Специальные инструменты
| Значок | Наименование и форма инструмента | № детали | Примечание |
| Ключ крышки (А – 0,5 мм, В — 78º). | MB999108 | Снятие крышек | |
| Установщик сальника (А – Ø84 мм, В – Ø70 мм). | MB999097 | Установка сальника (используется в комбинации с инструментом (с)) | |
| Установщик подшипника (А – Ø88,5 или 94,5 мм, В – Ø51 или 60 мм, С – Ø71 или 92,5 мм).
Примечание: Первое значение – приспособление MB999099, второе — приспособление MB999069 |
MB999099 или MB999069 | Установка сальника — MB999099 (используется в комбинации с инструментом (b)) или установка наружного канала внутреннего подшипника и наружного канала наружного подшипника — MB999069 (используется в комбинации с инструментом (d)) | |
| Установщик подшипника (А – Ø70 мм, В – Ø57 мм). | MB999100 | Установка наружного канала внутреннего подшипника и наружного канала наружного подшипника (используется в комбинации с инструментом (с)) |
Порядок снятия и установки
— Неразборные детали
- Тормозная труба.
- Тормозной шланг.
- Крышка.
- Шплинт.
- Контргайка.
- Стопорная шайба.
- Внутренний канал наружного подшипника.
- Сальник.
- Внутренний канал внутреннего подшипника.
- Наружный канал внутреннего подшипника.
- Ротор антиблокировочной тормозной системы.
- Наружный канал наружного подшипника.
- Тормозной барабан.
- Болт ступицы.
- Ступица колеса.
- Уплотнительное кольцо.
- Датчик скорости колеса.
- Держатель датчика.
- Передний тормозной барабан.
- Прокладка.
Внимание: Не повредите наконечник датчика скорости колеса при снятии. Примечание: Затыкайте тормозной шланг после снятия для предотвращения попадания пыли и грязи
Примечание: Затыкайте тормозной шланг после снятия для предотвращения попадания пыли и грязи.
Порядок установки: следуйте порядку снятию наоборот.
Внимание: — Убедитесь, что поверхность тормозной линии переднего тормозного барабана и его внутренняя поверхность защищены от смазки во избежание дисфункции тормозов. — При установке тормозного шланга убедитесь, что он не скручен
Примечание: — После сборки осуществите прокачку воздуха тормозной системы. — Отрегулируйте зазор тормозной колодки после сборки.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Подготовка инструментов для замены шкворней Mitsubishi Canter
Перед тем, как приступить к замене шкворней на грузовике Mitsubishi Canter, необходимо подготовить несколько инструментов, которые понадобятся в процессе работы. Здесь приведен список основных инструментов, которые рекомендуется иметь под рукой:
| 1. | Гаечный ключ |
| 2. | Накидные ключи разных размеров |
| 3. | Молоток |
| 4. | Рычаги разного типа и размера |
| 5. | Отвертка |
| 6. | Пассатижи |
| 7. | Набор разного типа и размера отверток |
| 8. | Скобовыжиматель |
| 9. | Штатив или домкрат |
| 10. | Ручной привод или пневматический ключ |
С помощью указанных инструментов вы сможете легко и эффективно выполнить замену шкворней на грузовике Mitsubishi Canter
Важно помнить о безопасности и правильно использовать инструменты для минимизации риска травм и повреждений техники
Нагрев балки
Нагрев её мы также нагреваем и сам шкворень. Балка находится снаружи остывает быстрее, шкворень в нагретом состоянии становится толще, а балка начинает еще сильнее сужаться. Бить стучать бесполезно, пока они не остынут естественным образом до температуры окружающей среды, принудительное охлаждение тоже ничего не даст, нужно ждать, а лучше оставить эту затею на следующий день, утро вечера мудренее, это же все из жизни.
Выбить конечно можно и сразу. Если балку постоянно держать в нагретом состоянии желательно до красна, но тогда она просто придёт в негодность. Как правило на утро шкворень легко выходит из балки. По закону подлости если разборка одной стороны не составила хлопот , то вторая обязательно приносит какой нибудь сюрприз. Спешка ненужна. Самое главное здоровье, а железки они никогда не закончатся. Одни уйдут в металлолом, нальют другие.
Шаг 7: Опускание автомобиля и завершение работ
Когда все шкворни успешно заменены, можно приступить к опусканию автомобиля. Для этого аккуратно уберите домкрат и опустите автомобиль на опоры.
Перед тем как полностью опустить автомобиль, убедитесь, что все болты и гайки притянуты достаточно крепко и надежно. Проверьте также положение шкворней и убедитесь, что они надежно зафиксированы.
Когда все проверки выполнены, снизьте автомобиль на землю и снимите опоры. Тщательно отсоедините тросы домкрата и сложите его. Теперь автомобиль готов к эксплуатации.
Не забудьте проверить работоспособность шкворней на небольшой пробежке после замены. Проверьте поворачиваемость колес и поведение автомобиля на дороге. Если возникнут какие-либо проблемы, обратитесь к специалистам для дополнительной проверки и ремонта.
Технические характеристики и описание
Технические характеристики
| Пункт | Технические характеристики |
| Модель сцепления | C5W33 |
| Тип привода | Ремень |
| Тип диска сцепления | Тип сухой, однодисковый |
| Тип давления | Тип пружины и диафрагмы |
| Система управления | Тип давления жидкости |
| Производитель ведущего диска сцепления | NISSIN KOGYO |
| Производитель рабочего цилиндра сцепления | NISSIN KOGYO |
Описание
Управление сцеплением
1. Для управления работой сцепления используется давление жидкости.
2. При нажатии на педаль сцепления на главный цилиндр сцепления оказывается усилие. Таким образом жидкость главного цилиндра сцепления сжимаясь, нажимает на рабочий цилиндр и выключает сцепление.
Главный цилиндр сцепления
1. При нажатии педали сцепления:
- Поршень толкается толкателем вправо, сжимая тормозную жидкость в цилиндре.
- Давление тормозной жидкости подается в рабочий цилиндр сцепления.
2. При отпускании педали сцепления:
- Поршень отталкивается влево комбинированной силой масляного давления рабочего цилиндра сцепления и пружиной возврата.
- Таким образом открывается проход, который был закрыт колпаком давления, соединяя цилиндр с бачком тормозной жидкости, позволяя давлению жидкости полностью вылиться в бачок.
Устройство сцепления и рабочего цилиндра сцепления
1. Включение и выключение сцепления контролируется давлением тормозной жидкости главного цилиндра сцепления, активирующего поршень рабочего цилиндра сцепления, и осуществляется работой поршня и выжимным подшипником.
2. При отпускании педали сцепления или при включении сцепления:
- Давление тормозной жидкости не оказывается на рабочий цилиндр сцепления. Поршень и выжимной подшипник возвращаются в исходную позицию.
- Сила пружины диафрагмы воздействует на пластину давления, которая при повороте сохраняет нажатие диска сцепления на маховик.
- Прижатый к маховику диск сцепления вращается с ним и подает крутящий момент двигателя на ведущую шестерню коробки передач.
3. При нажатии педали сцепления или при включении сцепления:
- Давление тормозной жидкости главного цилиндра сцепления направляет поршень к рабочему цилиндру сцепления.
- Таким образом поршень толкает выжимной подшипник, который, поворачиваясь, нажимает на пружины диафрагмы.
- Пружины диафрагмы поворачиваются вокруг оси поворотного кольца. Такое движение через пластину ремня отводит пластину давления от маховика. В результате диск сцепления отделяется от маховика, прекращая подачу крутящего момента двигателя в коробку передач.
4. Предельный износ диска сцепления:
- По наступлении предельного износа диска сцепления, выжимной подшипник нажимается внутренним краем пружины диафрагмы по направлению стрелки на иллюстрации.
- Предельный износ наступает, когда фланцевый профиль выжимного подшипника взаимодействует со ступенчатым профилем стержня.
Замена шкворней Митсубиси Кантер своими руками
Шаг 1: Подготовка
Перед заменой шкворней Митсубиси Кантер необходимо подготовить необходимые инструменты и запчасти. Вам понадобятся:
- Гаечный ключ
- Торцевые головки
- Отвертки
- Стяжные ремни (если необходимо удержать тягу)
- Новые шкворни
Шаг 2: Подъем и поддержка транспортного средства
Поднимите переднюю или заднюю часть транспортного средства с помощью гидравлического домкрата и установите опорные стойки для обеспечения безопасности работы.
Шаг 3: Снятие колеса
Снимите колесо с той стороны, где нужно заменить шкворни. Для этого ослабьте колесные болты гаечным ключом и снимите колесо с транспортного средства.
Шаг 4: Отсоединение штанги
Отсоедините штангу от шкворней, используя гаечный ключ и торцевые головки. Удержите штангу при помощи стяжных ремней, если это необходимо.
Шаг 5: Снятие старых шкворней
Снимите старые шкворни, используя гаечный ключ и отвертку по необходимости. Убедитесь, что все крепежные элементы удалены и шкворни свободны для извлечения.
Шаг 6: Установка новых шкворней
Установите новые шкворни на место, убедившись, что они правильно вставлены и зафиксированы. Затяните крепежные элементы с помощью гаечного ключа и отвертки.
Шаг 7: Подсоединение штанги
Подсоедините штангу к новым шкворням, используя гаечный ключ и торцевые головки. Удалите стяжные ремни, если они использовались для удержания штанги.
Шаг 8: Установка колеса
Установите колесо на транспортное средство и затяните колесные болты с помощью гаечного ключа.
Шаг 9: Опускание транспортного средства
Опустите транспортное средство на землю, используя гидравлический домкрат, и уберите опорные стойки.
Шаг 10: Проверка
Проверьте работу шкворней, убедившись, что они обеспечивают правильный поворот колеса и не возникает каких-либо посторонних звуков или необычных вибраций.
Примечание: В случае, если вы не уверены в своих навыках или опыте, рекомендуется обратиться к специалисту для замены шкворней Митсубиси Кантер. Неправильная замена может привести к серьезным проблемам с транспортным средством и создать опасность на дороге.
Шаги по разборке передней подвески Mitsubishi Canter для замены шкворней
Для замены шкворней в передней подвеске Mitsubishi Canter необходимо выполнить следующие шаги:
- Поднимите переднюю часть автомобиля на подъемнике или используя автомобильные подставки.
- Снимите передние колеса с помощью гаечного ключа или крестовой отвертки.
- Отверните гаек и болтов крепления шкворня к ступице колеса с помощью гаечного ключа или приспособления для освобождения.
- Аккуратно снимите шкворень с конца ступицы колеса, используя съемник шкворней или молоток и плоскогубцы.
- Очистите поверхность ступицы колеса и проверьте ее на наличие повреждений или износа.
- Установите новый шкворень на ступицу колеса, ударив его молотком до появления звукового сигнала или использования приспособления для установки.
- Закрепите шкворень на ступице колеса, затянув гайки и болты крепления с помощью гаечного ключа.
- Установите передние колеса на место и затяните гайки и болты крепления.
- Опустите автомобиль с подъемника или уберите автомобильные подставки.
После выполнения этих шагов передняя подвеска Mitsubishi Canter будет готова к эксплуатации с установленными новыми шкворнями.

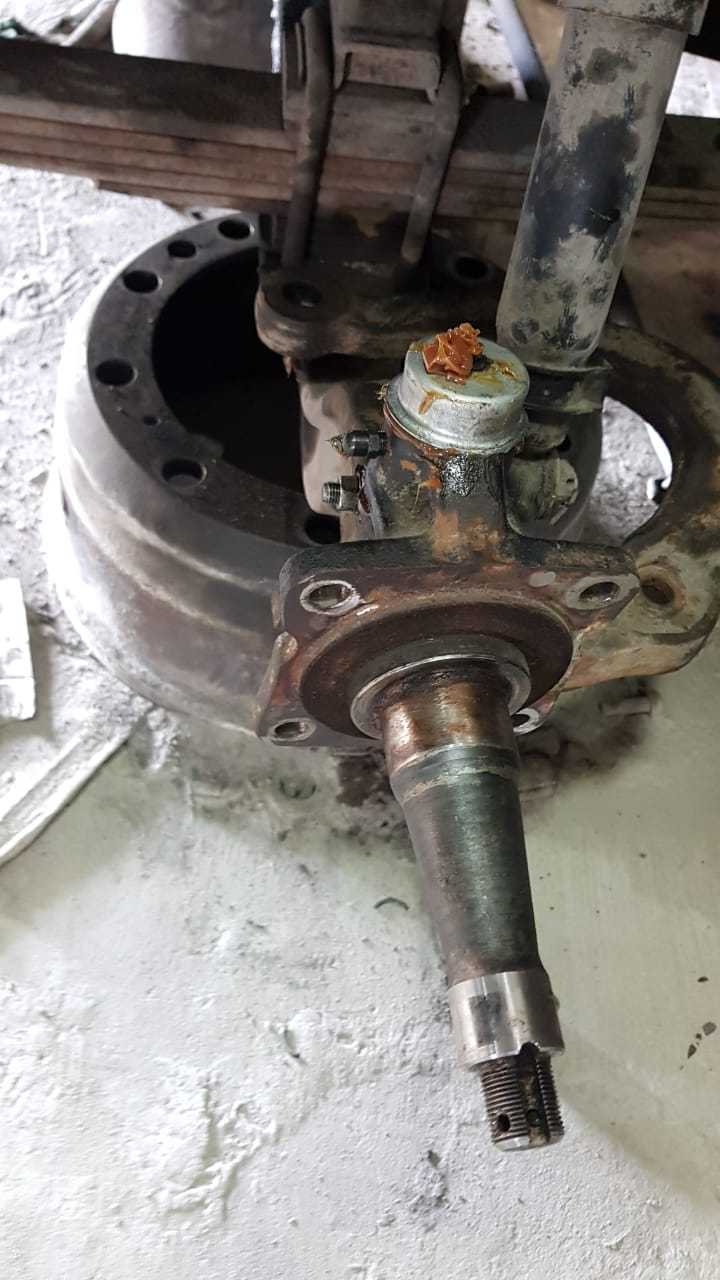

Снятие шкворня
Теперь как выбить сам шкворень. Идеальный вариант использовать съёмник шкворней. Но он не всегда есть под рукой, тем более стоимость его такова что на эти деньги можно приобрести несколько новых балок. Вряд ли он всегда есть под рукой. Проще снять балку целиком и вы прессовать шкворень на стационарном гидравлическом прессе. Поэтому чаще всего приходится выбивать его при помощи кувалды.
Если после нескольких сильных и точных ударов он остаётся на месте бить дальше нет никакого смысла. Необходимо греть балку резаком практически до красна и то только для того чтобы хоть немного сдвинуть шкворень с места. В результате диффузии шкворень и балка практически свариваются, необходимо разрушить это соединение. Всё больше пока ничего делать не надо, что бы не повредить балку.
Как проверить правильность установки новых шкворней
После замены шкворней на автомобиле Mitsubishi Canter, необходимо проверить правильность их установки. Это важный шаг, чтобы убедиться, что новые шкворни были установлены правильно и обеспечивают надежное соединение между передними колесами и осью.
Вот несколько шагов и советов, которые помогут вам проверить правильность установки новых шкворней:
Проверьте щупом, нет ли люфта в соединении между шкворнем и осью. Люфт может указывать на неправильную установку шкворня.
Проверьте, что шкворень надежно закреплен и не подвижен. Он должен быть фиксирован на оси и не должен иметь никаких податливых движений.
Убедитесь, что шкворень правильно выровнен и установлен параллельно оси. Неправильное выравнивание может привести к нестабильности автомобиля при движении.
Проверьте, что болты, закрепляющие шкворень на оси, были правильно затянуты. Они должны быть затянуты с нужной силой, чтобы обеспечить надежное соединение, но не слишком сильно, чтобы не повредить компоненты.
Проверьте, что шкворни не трогают или мешают другим частям автомобиля. Их передвижение должно быть свободным и без помех.
Произведите тестовую поездку для проверки работоспособности и стабильности новых шкворней
Обратите внимание на любые необычные звуки, вибрации или поведение автомобиля. Если что-то кажется неправильным или необычным, обратитесь к профессионалу для дополнительной проверки и настройки.
Правильная установка новых шкворней имеет ключевое значение для безопасности и надежности автомобиля. Если вы не уверены в своих навыках или опыте, лучше обратиться к квалифицированному автомеханику для установки и проверки новых шкворней.
замена кабины на кантере на более свежую
Коллеги! Всем доброго времени суток и здоровья. Хотел совета спросить по следующей проблеме. У меня есть желание перенести за кабину(на раму) воздушный фильтр и заменить штатный на какой нибудь отечественный. Сейчас родной стоит справа впереди правого переднего колеса. Он мокрого типа,то есть масло заливается в него-примерно как на ЗиЛах. Место его размещения очень не удачное-клипсы гниют и ваще. Сама мокрая конструкция доверия не вызывает. Вот и появилась мысль поставить нормальный сухой фильтр от нашенских авто. Варианты- Бычок, Газель-406 мотор,УАЗ-Патриот. Вчера бычковкий посмотрел-сам фильтрующий элемент напряг(Ливны)-гофра достаточно редкая и изготовлен топорно.
Да и непонятный дополнительный фильтр внутрь тоже озадачил. По фильтрам с бензиновых авто-примерно одинаковый расход воздуха на работу двигателя у них и у дизелей? У меня мотор 3,8 литра-сосет как пылесос-ход поршня у Мерсов приличный. Где засада может быть? Воздухозабор поставлю от Ивеко-Зета над кабиной. Сейчас бухтенье под капотиком на передке задолбало-хочу победить его. Моторчик урчит ровно,а бу-бу-бу обламывает. За дельные комментарии и советы по теме буду благодарен. Давайте на примере Фусо Файтера разберем, что делать, когда нужно заменить шкворень? Какие были жалобы до ремонта? Явный стук ходовки спереди. Зазор, люфт между поворотной цапфой и передней балкой.
Да, в этом случае, действительно, надо ремонтировать, регулировкой не обойдешься. Что мы обычно делаем, чтобы заменить шкворень? Вначале снимаем колесо, затем тормозной барабан. PP Кстати, чтобы его аккуратно и быстро снять, обязательно нужен специальный ступичный ключ. К сожалению, не все размеры есть в магазинах, поэтому мы вынуждены много ключей делать сами. Ладно, справились с барабаном, переходим к тормозам. Снимаем тормозные колодки, тормозной цилиндр можно не отсоединять, чтобы потом не прокачивать тормоза. Насколько хватает шланчика аккуратно убираем его в сторону, чтобы не мешал. Затем снимаем крышки со шкворней.
Это просто. Ну, осталось самое сложное и интересное выбить шкворень и втулки Обычно это самая большая проблема, т. к. как правило, шкворень разбивает втулки цапфы и намертво прикипает к балке! Сперва пробуем выбить шкворень кувалдой, а балку греем аккуратно газом. Если по-хорошемуP не идет, тогда нужно снять переднюю балку и с помощью пресса уже выгонять шкворень наружу. В этот раз мы справились кувалдой. Это хорошо. Переходим к поворотной цапфе, выпрессовываем втулки. Здесь обязательно нужна направляйка(выколотка) подходящего размера. Кстати, она нужна 2 раза: чтобы вытащить старые втулки и поставить новые. Разные выколотки мы тоже делаем сами.
Они не продаются в магазинах. Ладно, поменяли втулки в цапфе, теперь смазываем их немного и начинаем загонять шкворень. Как закончили, тогда очень внимательно проверяем: не должно быть никаких люфтов или зазоров между цапфой и балкой! Все должно быть очень плотно! Иначе шкворень и втулки проходят очень недолго! И нужно будет снова их менять. Теперь шприцуем, покаP смазка не покажется. Если тавотница забита, то ее нужно обязательно поменять, а иначе как шприцевать? Дальше ставим тормозной цилиндр, собираем тормозные колодки на место. Одеваем тормозной барабан. И дальше будьте очень внимательны-P пришло время затягивать ступичный подшипник.
