В каких случаях надо менять пыльник ШРУС
Пыльник может быть повреждён по различным причинам:
- старение резины и появление на ней усталостных трещин;
- попадание на поверхность быстро вращающегося чехла посторонних предметов, которые разбивают или прорезают его материал;
- химическое разъедание пыльника из-за применения некачественной смазки;
- износ и протирание при нарушении правил монтажа;
- прорезание материала излишне туго затянутыми хомутами.
Кроме того, чехол иногда есть смысл заменить в профилактических целях, например если привод был снят, что является достаточно непростой задачей. Процедуру желательно совместить с промывкой шарнира и закладыванием в него свежей смазки. Это существенно продлит срок службы деталей.
Устройство внутреннего ШРУСа
- корпуса (металлическая чаша с ведомым валом);
- сферического кулака с ведущим валом;
- шариковых подшипников;
- сепаратора (для удержания тех самых шариков);
- кольца АБС (есть не на всех автомобилях);
- защитного пыльника.

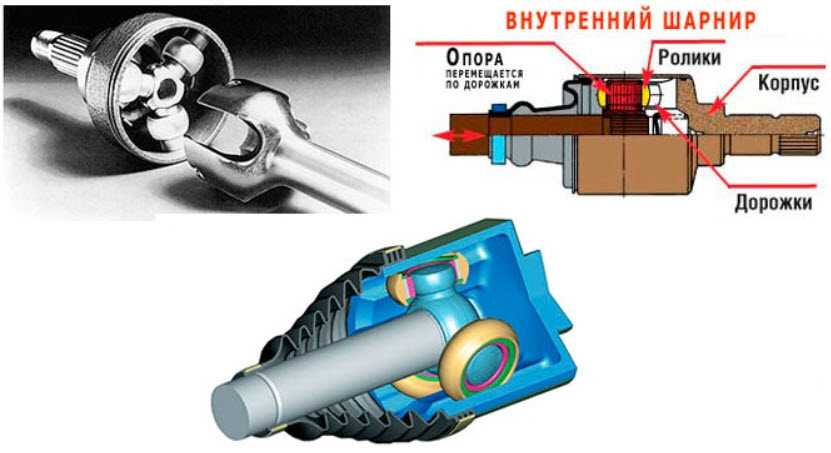

Как устроен шарнир
В отличие от карданной передачи, ШРУС, за счет трипоидного подшипника, передает момент под углом до 70 градусов, благодаря чему успешно применяется на переднеприводных авто. Также отметим, что для работы трипоида необходима специальная смазка, которую закладывают еще на этапе сборки привода. Кстати, трипоид не подлежит ремонту. В случае неисправности — только замена. Это касается всех типов шарниров — внутренних и наружных.
Приспособления
Профессионалы не пользуются никаким специализированным оборудованием при замене ШРУС. Однако при отсутствии навыков может помочь, хотя бы в психологическом плане, приспособление для стягивания «гранаты» с вала. Они могут быть разной конструкции, общим является зажим, закрепляемый на валу привода и винтовой съёмник, стягивающий с него шарнир.
Иногда в качестве рабочей резьбы этого съёмника используется имеющийся хвостовик наружной обоймы с навинчиваемой на него штатной ступичной гайкой. Приспособление настолько же внушающее доверие, насколько и неудобное в практической работе.
Суть в том, что граната удерживается на валу пружинным стопорным кольцом, утапливаемым в проточку шлицевой части при давлении со стороны внутренней обоймы. Угол атаки фаски обоймы на кольцо сильно зависит от деформации кольца, наличия смазки и ржавчины, конфигурации фаски.
Часто получается так, что кольцо не утапливается, а наоборот, заклинивает, и чем больше усилие, тем оно сильнее сопротивляется. В таком случае куда эффективнее работает резкий удар, чем даже значительное давление, развиваемое резьбой съёмника.
Да и вся процедура установки приспособления в ограниченном пространстве отнимает много времени. Но иногда оно действительно работает, попутно предотвращая передачу нагрузок на соседний шарнир.

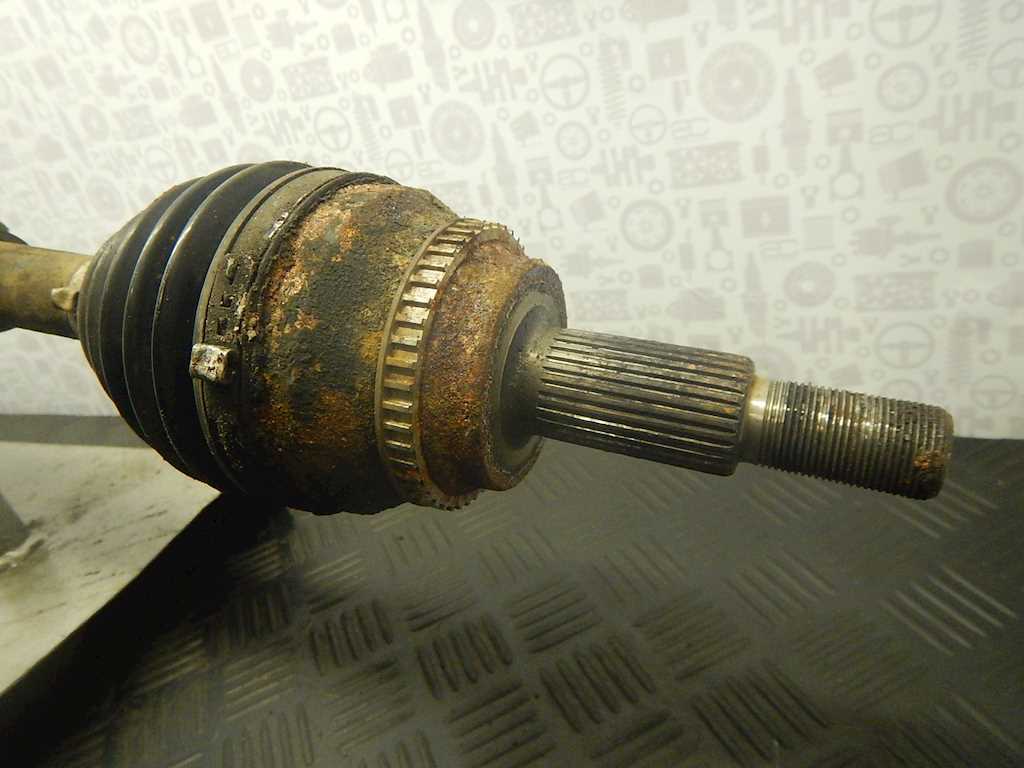

Процедура замены наружного ШРУСа
Значительно удобнее работать с приводом (полуосью) когда он снят и закреплён на верстаке в тисках. Но можно и не выполнять лишних операций по демонтажу и сливу масла из коробки передач, сняв наружную гранату прямо под машиной, работая снизу или в арке крыла.
Без снятия полуоси
Сложность задачи заключается в том, что при сбивании наружного ШРУС важно не передавать лишних усилий через вал на внутренний. Он может разобраться или выскочить из коробки
Поэтому действовать нужно аккуратно, желательно вдвоём с помощником:
- ослабляются болты или гайки креплений колеса, а также гайка, стягивающая ступичный подшипник;
- машина с нужной стороны поднимается домкратом и закрепляется на надёжной подставке;
- снимается колесо, отворачивается ступичная гайка;
- дальнейшие действия могут отличаться в зависимости от модели автомобиля, но в самом частом случае подвески типа «МакФерсон» надо отсоединить поворотный кулак от шарового соединения с рычагом или растяжками, для чего расстыковывается палец шаровой опоры или откручивается её корпус от рычага;
- стойка отводится в сторону, при этом хвостовик наружного ШРУС выходит из шлицевого соединения ступицы;
- с пыльника гранаты снимаются хомуты и чехол, удаляется лишняя смазка, мешающая работать со внутренней обоймой;
- наиболее ответственный момент – удерживая вал, нанести резкий удар тяжёлым молотком через проставку в торец внутренней обоймы, при правильном выполнении граната сдвинется по шлицам или вообще отделится от привода;

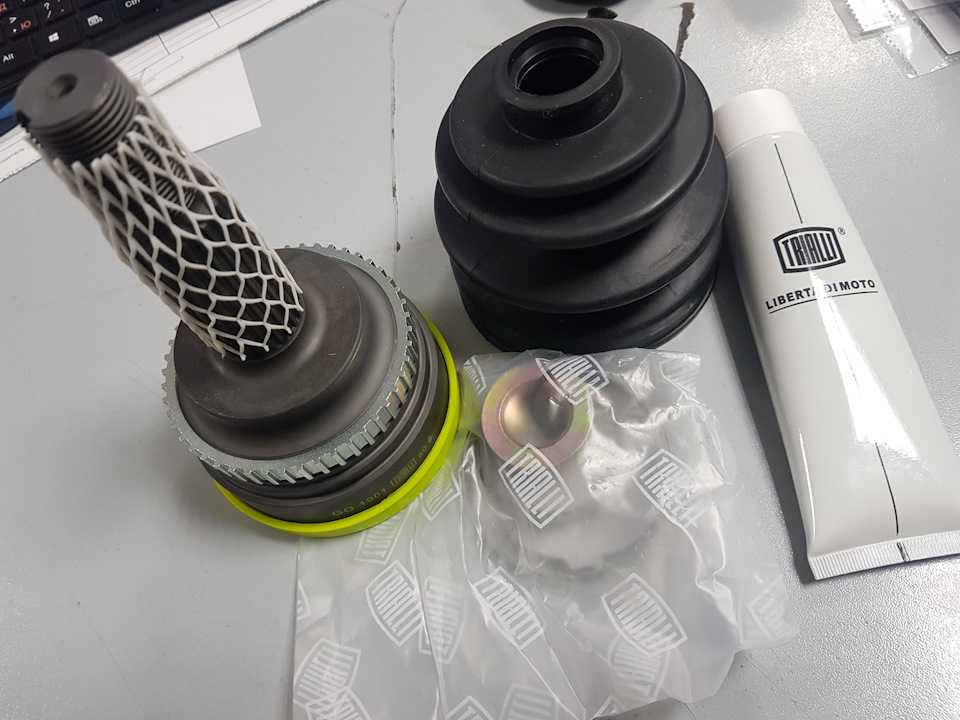

- замене подлежат пыльник, хомуты, гайка, ШРУС в сборе и стопорное пружинное кольцо, обычно всё это имеется в ремкомплекте вместе с тюбиком специальной смазки, обычная многоцелевая тут не годится;
- в первую очередь на вал устанавливается новый пыльник;
- новый смазанный шарнир надевается на вал и резким движением продвигается до щелчка стопорного кольца, иногда приходится нанести лёгкий удар в торец хвостовика, защитив его от деформации старой гайкой;
- в обратном порядке собирается подвеска, гайка ступицы затягивается согласно ремонтной документации на конкретную машину.
Полезно будет заодно поменять и пыльник внутреннего ШРУС пока снят наружный. От состояния чехлов принципиально зависит ресурс узла.
Со снятием полуоси
Снять привод в сборе полезно для большего удобства работы, особенно в тяжёлых случаях заклинивающего стопорного кольца. Обычно для этого потребуется слить масло или его часть из коробки передач, не забыв залить его обратно, а ещё лучше совместить процедуру с заменой масла.
Привод в коробке удерживается аналогичным стопорным пружинным кольцом круглого сечения, которое сжимается после резкого удара в наружную обойму шарнира через проставку.
Иногда удаётся отжать привод монтировкой. Снятие шарниров с вала выполняется в тисках аналогично уже описанной процедуре.
Не стоит пытаться выдернуть полуось за вал. Закончится это саморазборкой внутреннего шарнира, имеющееся там упорное кольцо не выдержит.
Когда нужно проводить замену
Существует набор типовых симптомов, появляющихся при износе или поломках шарниров, одновременно используемый во время диагностики и определения конкретного узла, подлежащего замене:
- при внешнем осмотре обнаружено катастрофическое повреждение чехла с признаками застарелости, вместо смазки внутри шарнира давно работает смесь влажной грязи и ржавчины, такой шарнир перебирать смысла уже нет, надо менять;
- в поворотах под тягой слышен характерный хруст или звонкие удары, которые после подъёма машины чётко локализуются в приводах;
- при кренах машины звук раздаётся с внутренней стороны привода, а в повороте минимального радиуса себя проявляет наружный шарнир;
- крайний случай – привод срезан полностью, шарики уничтожены, машина не может даже тронуться с места, вместо этого слышен скрежет под днищем.
Замена одиночного шарнира целесообразна, если есть уверенность, что все прочие послужили недолго и находятся в хорошем состоянии. В противном случае есть смысл прислушаться к указаниям изготовителя и заменить привод в сборе.
Дело в том, что помимо ШРУС там находятся два шлицевых соединения с валом, со временем они срабатываются и появляется люфт. Такой привод будет щёлкать или греметь даже с новыми деталями, а в запущенных случаях могут появиться вибрации или полное уничтожение остатков шлицевого соединения. При этом будут повреждены и только что заменённые детали.
Что делать если пыльник разорвался в дороге
Двигаться с разорванным пыльником категорически недопустимо. Шарнир не потерпит даже малейших загрязнений. Смешавшись со смазкой, эти абразивы быстро расточат его прецизионно выполненные и отполированные канавки и приведут ШРУС в негодность. Но не всегда есть возможность и желание пользоваться эвакуатором или производить дорожный ремонт.
Обеспечить временную защиту можно разными способами, начиная от обматывания остатков пыльника скотчем до холодной вулканизации отверстий и трещин.
Даже простая ткань, обмотанная и закреплённая вокруг чехла, поможет отфильтровать пыль. Главное – сделать это надёжно и контролировать состояние заплаты до места ремонта. А при замене чехла обязательно разобрать шарнир, тщательно его промыть и заполнить по норме новой смазкой.
Пыль туда попадёт обязательно, даже если её не видно. При работе температура узла изменяется, он работает буквально как насос для грязного воздуха под машиной. Проверить герметичность легко, просто сдавливая чехол рукой. Так же можно проверить состояние в сомнительных случаях наличия поверхностных трещин, хотя обычно проблемное место сразу заметно по выступающей наружу смазке.
- Свежие записи
- Как оцинковать кузов автомобиля своими руками
- Как снять тормозной диск со ступицы
- Как снять прикипевшее колесо со ступицы
- Хомут на пыльник шруса как затянуть
- Как снять обойму подшипника со ступицы

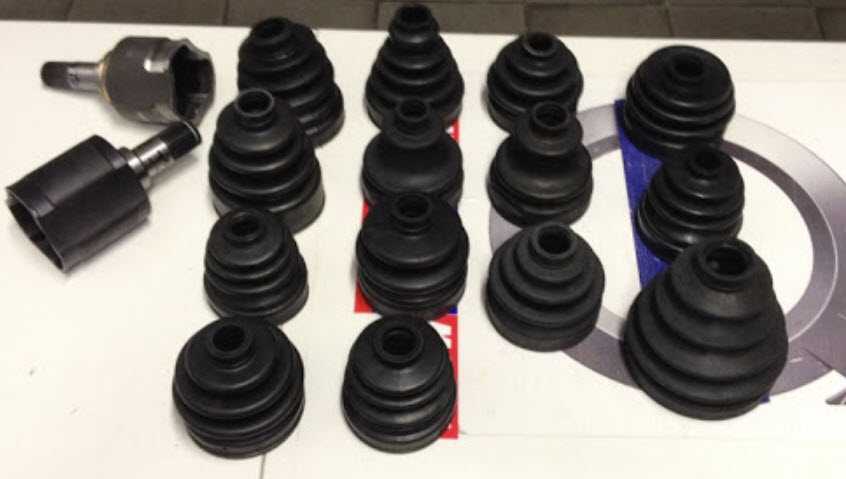

Какой лучше выбрать пыльник
При выборе детали следует ориентироваться на фирму-производитель и материал, из которого чехол изготовлен.
Качество изделия обычно находится в чёткой зависимости от его цены, если конечно она проверена по нескольким поставщикам.
Одними из лучших и распространённых производителей на рынках запчастей можно считать марки GKN (Loebro, Spidan), Maruichi, SKF. Они же и самые дорогие, что говорит о лучших применённых материалах. Такие пыльники никогда внезапно не порвутся, прослужат долго, очень прочны, а в ремкомплектах имеется всё необходимое, включая качественную специализированную смазку в нужном количестве.
По применяемому материалу пыльники подразделяются на:
- неопреновые;
- полиуретановые;
- силиконовые;
- термопластиковые;
- дешёвые поделки из простейшей резины.
По последним вопросов быть не должно, их нельзя применять, если не планируется частая замена дорогостоящих шарниров. Чуть лучше неопрен, но это тоже не выбор заботливого хозяина.
Обычно надёжно сделанные заводом автомобили комплектуются пыльниками из термопласта. Этот материал выглядит жёстким и даже хрупким, но при работе обретает эластичность, оставаясь прочным. Из недостатков можно отметить лишь высокую цену и неудобства при монтаже, часто хомуты приходится затягивать в два приёма, второй после некоторого пробега и усадки.
Силикон и полиуретан – материалы достаточно специфические со своими областями применения. Первый недостаточно эластичен, а второй при цене, сравнимой с термопластом, не обладает всеми прочими его свойствами.
Иногда встречаются армированные чехлы, как правило, в конвейерной комплектации. Это исключительно прочные и надёжные детали, но при практическом ремонте вполне достаточно применять термопласт от солидного производителя.
Покупая его в комплекте с надёжными хомутами, отдельно поставляемые стяжки различной конструкции не всегда удобны в работе. Уж тем более недопустимы пластиковые кабельные хомуты или винтовые, которые своим массивным замком обязательно за что-нибудь зацепятся и выйдут из строя.

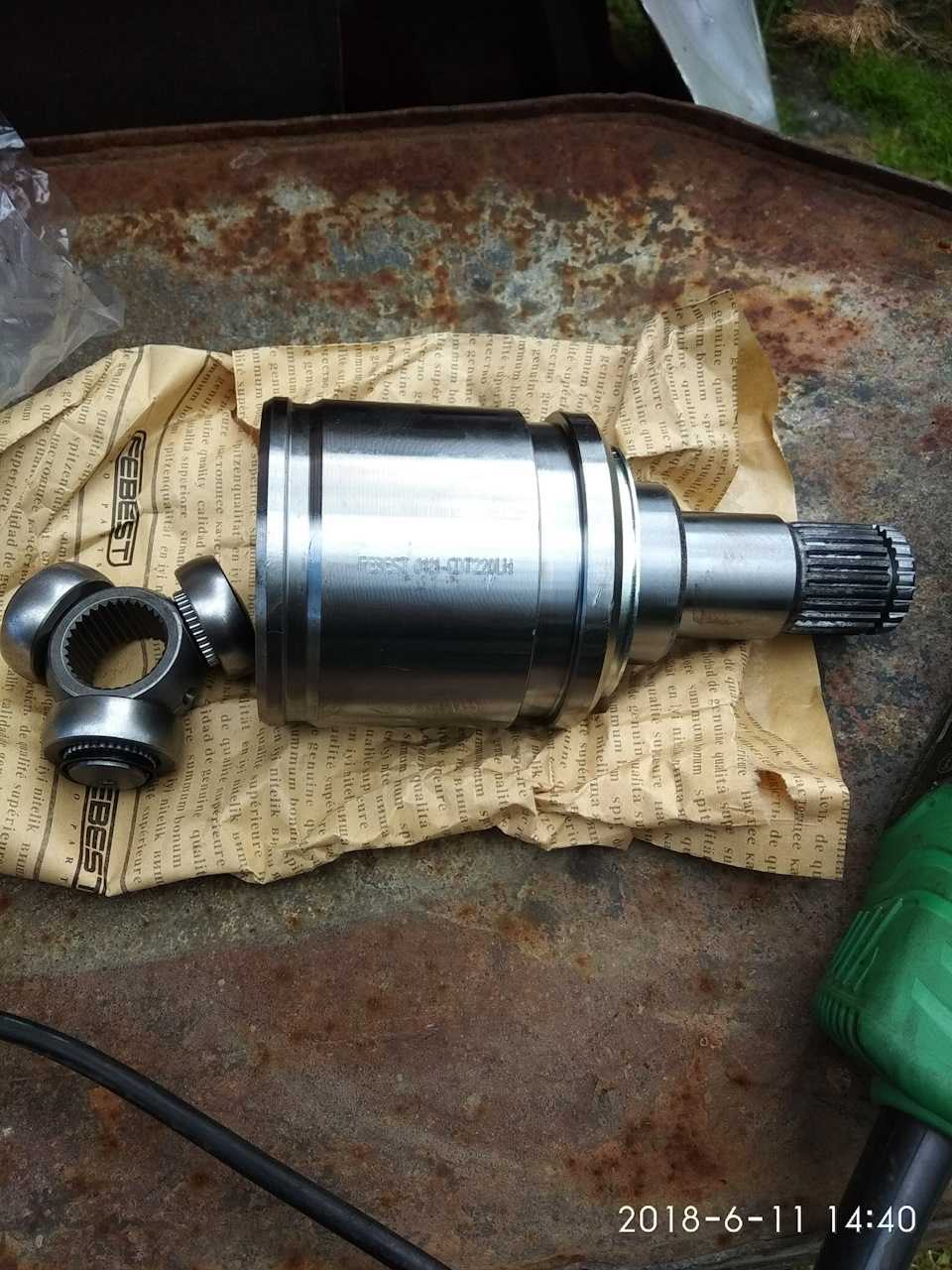

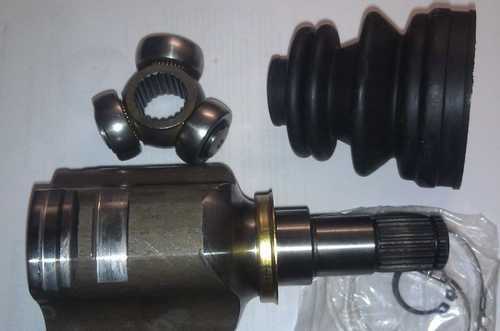

Замена внутреннего ШРУСа
Операция полностью аналогична снятию наружного шарнира, но тут уже без снятия полуоси не обойтись. Встречаются конструкции, где привод закреплён болтами на фланце коробки, например, как в Ауди А6 С5. В этом случае масло сливать не потребуется.

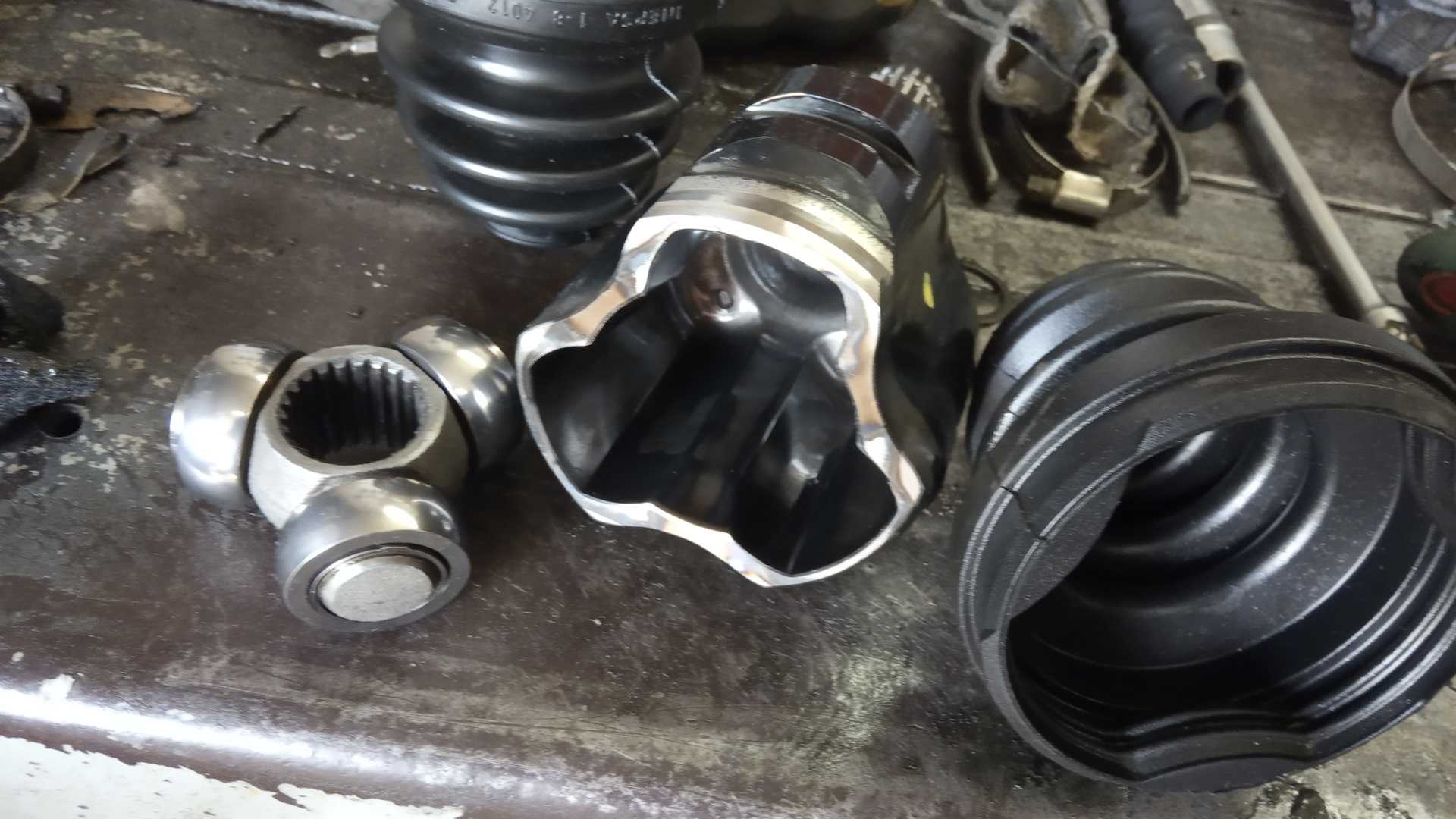

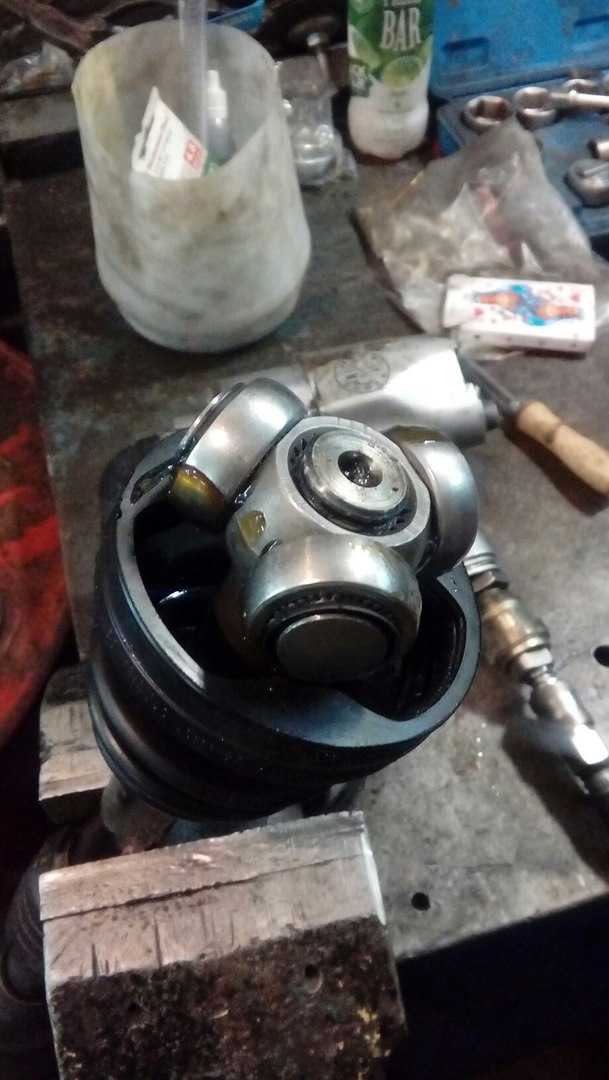

В отличие от внешнего, трипоидный внутренний ШРУС легко разбирается, что открывает доступ к стопорному кольцу. Но сжимается оно всё так же, резкими ударами по внутренней обойме при закреплённом в тисках приводе.
Есть отличия в установке пыльника – внутренний шарнир допускает продольное перемещение, поэтому закрепить его чехол надо с учётом рекомендованного заводом расстояния от конца вала. Это необходимо для правильной работы пыльника при перемещении шарнира между крайними положениями по длине.
Виды ШРУС
По расположению на приводе шарниры подразделяются на внешние и внутренние. Деление не чисто геометрическое, характер работы этих ШРУС сильно отличается, поэтому и конструктивно они выполнены по-разному.
Если внешний – это практически всегда шестишариковая «граната» внушительных размеров, то в качестве внутренних часто используется трёхшиповой шарнир типа «трипоид» с игольчатыми подшипниками.
Пример работы наружного ШРУСа.
Как работает внутренний ШРУС.
Но на методике замены такие отличия слабо сказываются, внутренности ШРУС не повлияют на ход работы. Разве что наличие шариков потребует большей аккуратности, их легко растерять при небрежном обращении.
Процедура замены пыльника наружного ШРУСа
Для замены пыльника шарнир придётся демонтировать с вала привода.
Встречаются «расстёгивающиеся» конструкции ремонтных чехлов, но они ненадёжны и мало распространены.
- машина устанавливается на домкрат и страхующую подставку, предварительно для удобства лучше ослабить колёсные и ступичные гайки, если нет инерционного электро- или пневмоинструмента;
- снимается колесо и отворачивается гайка ступицы;
- отсоединяется крепление поворотного кулака к рычагу подвески, после чего шлицы привода можно извлечь из соединения со ступицей.
Дальше можно поступить двумя способами, разной степени удобства и скорости выполнения.
Со снятием шарнира
Можно извлечь привод в сборе из коробки передач или редуктора, комфортно расположить его на верстаке и дальше работать более уверенно. Но дополнительные операции и возможность их избежать при наличии навыка или приспособлений позволяют этого не делать.
Если привод всё же решено снять, то его необходимо выдернуть из зацепления с полуосевой шестерней дифференциала, что не всегда легко из-за возможных деформаций стопорного кольца, предварительно слив часть масла из коробки. К тому же категорически не допускается тянуть за вал, это лишь разрушит внутренний шарнир.
Привод вынимается нанесением ударов вдоль внутреннего шарнира в его наружную обойму. Или упором туда же подходящего воротка, иногда со специально обточенным фигурным концом.
Со снятого привода снимается наружный ШРУС, удары наносятся вдоль вала в его внутреннюю обойму. После этого останется лишь удалить остатки чехла, промыть детали, смазать и установить новый чехол в отведённые для него канавки на валу и корпусе ШРУС.
Замки хомутов могут иметь различную конструкцию, иногда потребуется наличие специальных щипцов для их правильной установки и затяжки.
Без снятия полуоси
Операции выполняются те же, но при этом приходится работать под машиной, что не добавляет удобства. Основной проблемой может стать сбивание со шлицов наружной «гранаты», ведь в таком положении очень трудно удерживать вал, чтобы не выскочила из коробки внутренняя, облив всё вокруг трансмиссионным маслом.
Но опытные мастера справляются, обычно работая вдвоём, один удерживает вал, второй наносит удары.
Можно применить приспособления для снятия ШРУС, но его целесообразность выглядит спорно. В тяжёлых случаях оно не помогает, а в простых ШРУС и так сходит с одного-двух ударов.
Заключение
ШРУС — надежная, выносливая деталь, которая при правильном уходе прослужит без шуток 300 и более тысяч километров. Рецепт успеха простой — следите за состоянием пыльника и используйте правильную смазку. Ну а если у вас мощный двигатель, старайтесь избегать ударных нагрузок при старте — не рвите коробку и привода. Любите свой автомобиль, и он ответит вам взаимностью!
