Что такое режим slave starline и как им пользоваться?

Основные функции GSM модуля

Среди уникальных функций GSM модуля стоит отдельно выделить режим антиограбления. В данном случае комплекс способен распознать вынужденную остановку автолюбителя и ситуации, когда его силой выгоняют из автомобиля. Система позволяет как сохранить движимое имущество, так и здоровье владельца.

Принцип работы построен на том, чтобы дать грабителю уехать от пострадавшего на определенное расстояние, после чего комплекс заглушит силовой агрегат.

Блокировка осуществляется на скорости менее 30 км/ч. Предварительно злоумышленник будет предупрежден о скорой остановке двигателя. А учитывая компактность модуля и возможность его скрытой установки, отключить его быстро не удастся.

Также ЖСМ модуль выполняет и стандартные функции. Это дистанционный запуск двигателя, его остановка, настройка активации защиты с сиреной или без нее. Для работы с системой пользователю достаточно скачать приложение на телефон.

Обзор автосигнализации StarLine A91

Эта сигнализация отличается высоким уровнем продаж и хорошими отзывами от пользователей с разной подготовкой и разными потребностями.

Комплект продаётся стандартный, включающий всего несколько компонентов:

1. Центральный блок СтарЛайн А91.
2. Ударный датчик.
3. Провода к сигнализации.
4. Светодиод.
5. Брелки управления для Старлайн А91.

Основной брелок отличается эргономичной современной формой. Отображаемая информация понятна и доступна любому пользователю, в том числе – русскоговорящему владельцу Старлайн А91.

Для многих достаточными причинами покупки станут поддержка индивидуального шифрования и защита от экстремальных помех даже в городских условиях. Увеличенная дальность управления тоже будет удивлять приятно, что подтверждает и инструкция по эксплуатации.

https://youtube.com/watch?v=8O3SE6i5vPE

Дополнительные функции

Кроме того, при помощи приложения можно:

В мобильном приложении (например телематике) также предусмотрены PUSH-уведомления. Они сообщат обо всем, что происходит с машиной. Так что можно быть в курсе всех событий, если авто пользуетесь не вы одни.

Присутствует и обратная связь с командой технической поддержки Starline. С ней можно связаться буквально в считанные минуты. Правда, техподдержка иногда все же чуть запаздывает.

У приложения (в частности у телематики) предусмотрена двухфакторная система авторизации. Для получения доступа к функционалу starline a93 нужно будет знать уникальный код, который обновляется через определенные промежутки времени. Он приходит на вашу мобилку после авторизации и отправки специального запроса.

Благодаря приложению для автосигнализации starline A93 теперь можно буквально никогда не расставаться со своим автомобилем, всегда знать, все ли с ним в порядке.

Основные команды

где XXXX — код экстренного выключения охраны, указанный на пластиковой карте или пин-конверте владельца.

где N — номер программы, который сообщит специалист по установке.

Гибкая логика позволяет добавить новый функционал, который отсутствует в охранном комплексе или автомобиле. Программы гибкой логики создаются специалистом по установке.

FWUPDATE VER LANG

Обновление ПО устройства по мобильному интернету,

где VER — версия программного обеспечения (допускается запись без точек, необязательный параметр): мажорная версия — 1 цифра, минорная версия — 2 цифры, патч — 1 цифра (всегда = 0 для тестовых и отладочных прошивок), ревизия — оставшиеся цифры;

LANG — язык прошивки (необязательный параметр): RU — русский язык, EN — английский язык, DE — немецкий язык.

Если не указан ни один параметр, выполняется обновление на последний официальный релиз.

Если не указан язык, то выполняется обновление на ПО с текущим языком.

Навигация по меню

Переход к следующему и предыдущему пункту меню осуществляется коротким нажатием на кнопки  и , соответственно.

Вход в выбранный пункт меню осуществляется коротким одновременным нажатием кнопок . Выход на предыдущий уровень меню

Изменение значения параметра осуществляется нажатием на кнопки  или (уменьшение и увеличение соответственно). При длительном удержании кнопки скорость изменения значения параметра возрастает.

Таблица 1. Навигация по меню

Нажатие	Значение
	Перейти к предыдущему пункту меню
	Перейти к следующему пункту меню
	Уменьшить значение параметра
	Увеличить значение параметра
	Войти в выбранный пункт меню
	Выйти на предыдущий уровень меню/выйти из режима

Параметры, доступные для настройки и установленные по умолчанию значения приведены в таблице 2.

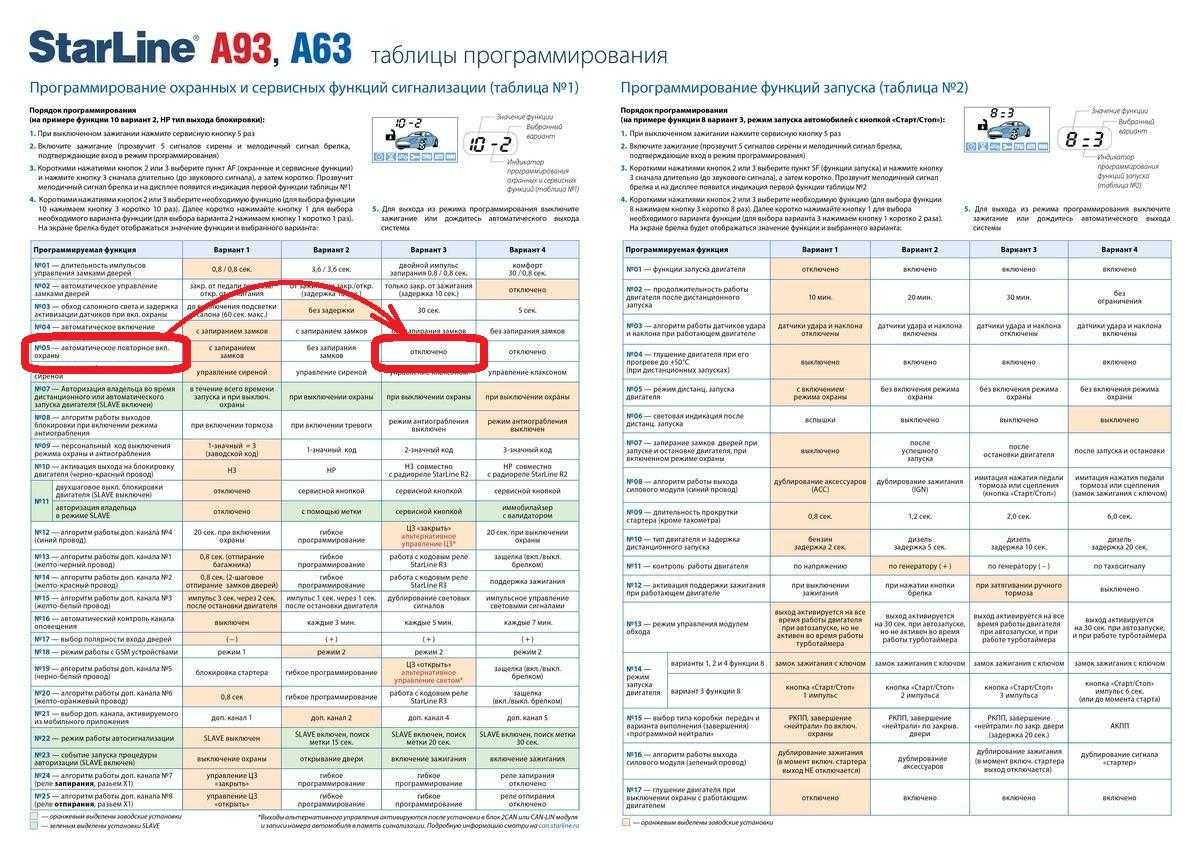

Таблица 2. Настройка основных и сервисных функций

№ параметра	Название	№ значения параметра
1 (по умолчанию)	2	3	4
1	Последовательное отпирание ЦЗ	отключено	включено	—	—
2	Длительность импульса ЦЗ	0.8 сек/0.8 сек	3.6 сек / 3.6 сек	—	—
3	Длительность импульса «комфорт»	30 сек	1 сек	—	—
4	Запирание ЦЗ в поездке	отключено	при включении зажигания	при отпускании ручного тормоза	при снятии с паркинга
5	Отпирание ЦЗ в поездке	отключено	при выключении зажигания	при выключении зажигания или затягивании ручного тормоза
6	Тип блокировки двигателя	нормально-замкнутая	нормально-разомкнутая	—	—
7	Антиограбление при пропадании метки	отключено	включено	—	—
8	Перепостановка на охрану	включено	отключено	—	—
9	Автопостановка в охрану	отключено	включено	—	—
10	Авторизация владельца	по метке или вводом кода штатными кнопками	по брелоку или вводом кода штатными кнопками	по метке, брелоку или вводом кода штатными кнопками	вводом кода штатными кнопками
11	Запрет поездки	вводом кода штатными кнопками	по метке	по метке или вводом кода штатными кнопками	отключено
12	Время поиска метки при авторизации	6 сек	30 сек	—	—

Параметры, доступные для настройки и установленные по умолчанию значения приведены в таблице 3.

Таблица 3. Настройки запуска двигателя

№ параметра	Название	№ значения параметра
1 ( по умолчанию)	2	3	4	5
1	Разрешение запуска двигателя	запуск двигателя реализован	запуск двигателя не реализован	—	—	—
2	Система запуска	замок зажигания	кнопка СТАРТ/СТОП	внешнее устройство запуска управляемое аналоговым сигналом	шина CAN+LIN	внешнее устройство запуска управляемое по шине Datalink
3	Управление обходом штатного иммобилайзера	аналоговый сигнал	по шине Datalink	шина CAN+LIN	—	—
4	Тип КПП	РКПП	АКПП	—	—	—
5	Управление модулем обхода	активен 30 секунд после успешного запуска, неактивен при работе ПН и ТТ	активен все время запуска, неактивен при ПН и ТТ	активен все время запуска, активен при ПН и ТТ	активен 30 секунд после успешного запуска, активен при работе ПН и ТТ	—
6	Активация поддержки зажигания	при затягивании ручного тормоза	при выключении зажигания	—	—	—
7	Завершение программной нейтрали	при постановке на охрану	при закрытии двери	через 20 секунд после закрытия двери	—	—
8	Время работы автозапуска	15 минут	10 минут	20 минут	60 минут	—
9	Глушить двигатель при снятии с охраны	отключено	включено	—	—	—
10	Тип двигателя (задержка включения стартера)	бензиновый.  3 секунды задержка включения стартера для замка зажигания с ключом. 5 секунд ожидание запуска двигателя для кнопки СТАРТ/СТОП.	дизельный. 5 секунд задержка включения стартера для замка зажигания с ключом. 10 секунд ожидание запуска двигателя для кнопки СТАРТ/СТОП.	дизельный. 10 секунд задержка включения стартера для замка зажигания с ключом. 30 секунд ожидание запуска двигателя для кнопки СТАРТ/СТОП.	дизельный. 30 секунд задержка включения стартера для замка зажигания с ключом 60 секунд ожидание запуска двигателя для кнопки СТАРТ/СТОП.	—
11	Максимальное время работы стартера	3 сек	1,2 сек	6 сек	—	—
12	Количество импульсов на кнопку СТАРТ/СТОП	один	два	три	—	—
13	Управление ЦЗ при автозапуске	отключено	запирать ЦЗ при выключении запуска	запирать ЦЗ при включении запуска	запирать ЦЗ при включении и при выключении запуска	—
14	Время охлаждения турбины	отключено	1 минута	3 минуты	5 минут	—
15*	сигнал RPM	генератор	—	—	—

*Если выбран контроль двигателя из CAN, то данная настройка игнорируется

Меню состоит из трех подменю: номер автомобиля, статусные функции и функции управления, в которых устанавливаются соответствующие настройки CAN-интерфейса.

Подключение аналоговых кнопок

Скачать PDF

Если ваш автомобиль не поддерживает штатные кнопки по шине CAN, то выполните аналоговое подключение к штатным кнопкам. Нажатие кнопки будет определяться по величине напряжения.

Схема подключения аналоговых кнопок для охранных комплексов StarLine A96/A66, B96/B66, D96/D66, AS96(v2)

Схема подключения аналоговых кнопок для охранных комплексов StarLine S96/S66, E96/E66, X96(v2)

При подключении соблюдайте следующие меры предосторожности:

размыкание разъема «спирального контакта» рулевого колеса производите только при отключенной АКБ

все измерения проводите при замкнутом разъеме

не проводите измерения в разъеме, отвечающим за систему «Air-Bag»

Охранный комплекс	Канал (по умолчанию)	Разъем	Диапазон измеряемого напряжения кнопки, В	Примечание
Х96 (v2)	—	XS1	0. 5	выберите 2 свободных аналоговых канала и назначьте на них функции «Аналоговый вход блока кнопок руля» и «Вход референсной массы блока кнопок руля»
М96	—	XS1	0. 5	выберите 2 свободных аналоговых канала и назначьте на них функции «Аналоговый вход блока кнопок руля» и «Вход референсной массы блока кнопок руля»
А96/А66	—	Х3	0. 4	выберите свободный аналоговый канал и назначьте на него функцию «Аналоговый вход блока кнопок руля»
B96/B66	—	Х3	0. 4	выберите свободный аналоговый канал и назначьте на него функцию «Аналоговый вход блока кнопок руля»
D96/D66	—	Х3	0. 4	выберите свободный аналоговый канал и назначьте на него функцию «Аналоговый вход блока кнопок руля»
Е96/Е66	—	Х1	0. 4	выберите свободный аналоговый канал и назначьте на него функцию «Аналоговый вход блока кнопок руля»
—	Х1	0. 14	выберите свободный аналоговый канал и назначьте на него функцию «Вход референсной массы блока кнопок руля»
S96/S66	—	Х1	0. 4	выберите свободный аналоговый канал и назначьте на него функцию «Аналоговый вход блока кнопок руля»
—	Х1	0. 14	выберите свободный аналоговый канал и назначьте на него функцию «Вход референсной массы блока кнопок руля»
AS96 (v2)	—	Х3	0. 4	выберите свободный аналоговый канал и назначьте на него функцию «Аналоговый вход блока кнопок руля»

Если канал не используется, то установите для него значение «Функция не назначена» в программе StarLine Мастер или подключите его на «массу»

Подключение к сигнальному проводу резистивных кнопок

Для определения точки подключения выполните следующие действия:

1. Включите зажигание.
2. С помощью мультиметра найдите в разъеме «спирального контакта» рулевого колеса сигнальный провод на котором относительно «массы» автомобиля напряжение зависит от того, какая из кнопок управления зажата. Если не нажата ни одна из кнопок, то на этом проводе присутствует напряжение покоя, которое ниже напряжения бортовой сети автомобиля, но выше нуля. Уровень напряжения на этом проводе не должен зависеть от уровня напряжения бортовой сети автомобиля (например, не повышаться после запуска двигателя).

Подключение к референсной массе резистивных кнопок

Для определения точки подключения выполните следующие действия:

1. Включите зажигание.
2. С помощью мультиметра найдите в разъеме «спирального контакта» рулевого колеса провод напряжение на котором равно нулю или близко к нулю относительно «массы» автомобиля независимо от:

• нажатия любой кнопки на рулевом колесе, в том числе и управления клаксоном
• включение режимов подсветки кнопок рулевого колеса или обогрева обода рулевого колеса
• положения ключа в замке зажигания.

Источник

S96 вопросы по аналоговому подключению

Охранный комплекс s96 bt+gsm установлена самостоятельно. Автомобиль без кан шины, и вообще достаточно редкий. Остались такие вопросы:

1) Как подключить световую индикацию статуса охраны?

2) Выбор типа трансмиссии для дистанционного запуска осуществлял через ноутбук и Starline Mастер. Вопрос, есть ли там переназначение выхода «ручника» на «паркинг», чисто визуально не очень приятно лицезреть «Ручной тормоз поднят» «Ручной тормоз опущен»

3) Как можно настроить доп каналы (например управление климатом/дальним светом) что бы в приложении были соответствующие обозначения

Ответы 16

а что Вам помешало обратится к специалистам? В Вашем городе их предостаточно, да и 6-е поколение не предназначено для самоустановки. Я понимаю когда до установщиков пилить 300 км.

1. Есть провод альтернативного управления светом.

2. Либо провод ручника на ручник цеплять, либо его переназначать.

3. С помощью гибкой логики, событий и условий, смотря чем Вы хотите управлять. Скорее всего потребуются аналоговые доп подключения

Помешало отсутствие лишних денег и богатый опыт самостоятельного обслуживания авто и установки сигнализаций. Однако 6ое поколение старлайна ещё не ставил, по этому и интересуюсь. Установщики с которыми в последний раз консультировался вообще сказали что s96 на мою машину поставить слишком сложно и надо брать А93. В итоге приобрёл сам и установил, остались только данные вопросы по работе комплекса, на которые пока ответа не нашёл для себя.

Парень правильно сказал, и денег лишних нет и сервис не всегда гуд. Я не про установку сигнализации, не знаю, я про механику. 36 лет делаю сам. А сигнализацию в данном случае буду устанавливать сам. когда то работал теле мастером, сейчас электриком. Буду вникать. А вот подсказать если знаешь по моему ни когда не зазорно. К тому же если Вы очень крутой специалист, такие профаны как мы, кусок хлеба у Вас не отберем!

значит это проводокруты, а не установщики, ничего сложного там нету. на первый вопрос я Вам ответил, на второй тоже, как и на третий

Да спасибо большое, направление куда копать теперь знаю, на выходных буду пробовать.

Ещё вопрос есть, собираюсь на авто отца также перейти с е90 на х6 версию. Вопрос собственно вот в чём, силовой модуль запуска от е90 можно срастить с s66 или это технически невозможно (различается кол-во, назначение проводов управления) и проще брать сразу s96 как в моём случае?

опять эта экономия. зачем изобретать велосипед. Можно если очень захотеть;) по поводу ручника вы его к чему цепляли? К массе? И по поводу поворотников вы в курсе что альтернативное управление работает на не фиксируемой кнопке?

именно экономия, 2500₽ за то что уже есть в авто и справляется со своей задачей. Датчик температуры 2 контакта не менялся даже относительно древних старлайнов. В s66 подключение датчика и модуля предусмотренно опцианально. По этому при наличии и исправности данных систем, да — 2500₽ не лишни, и не лень заняться объединением

Про провод ручника — подключен на выход паркинга (какой смысл цеплять на массу? Особенно на авто с механикой мне нравятся любители так делать) как во всех других сигнализациях

Про альтернативное управление, не вкурсе, по этому и интересно как реализовать на данной сигнализации

а датчик температуры в s66 есть? Выхода для управления силовым модулем? Вы это уточняли? Я в Сибири и поэтому только с АЗ ставлю

в комплекте датчика естественно нет, выводы под силовой модуль и датчик есть. По датчику вопросов нет, не удивлюсь если начиная с а91 это один и тот же датчик с разной фишкой

удивитесь.. датчикв 6м другой

значения сопротивлений слишком разные? Если да то есть смысл покупки с96 чтоб не углубляться)) хотя подбором резистора и это можно было бы решить

он СОВСЕМ другой.

а в чем мысль замены е90 ?

мысль в свободных руках, и больших возможностях телематики.

Спасибо за ответ, теперь вопрос с обновлением на s66 отпал, значит будем брать такую же s96

Решений на подключение по кан Mercedes ML w163 2002 со времен Е90 не появилось? Подключатся придётся опять по аналогу? (Тогда сказали на данный момент не могут взаимодействовать с данным вариантом шин) Старлайн я так понял сейчас вовсе забила на старые авто.

И как в конечном итоге подключили? Через релюшку с гибкой логикой?

только сегодня добрался до машины, световую индикацию настроил с помощью гибкой логики, ну и соответственно разгрузочного рэле

Мне кажется, что световую индикацию, я имею в виду поворотники, можно кинуть на сирену через реле.

Источник

Как подключить?

Согласно дополнению к инструкции Starline, использование Slave возможно при соблюдении следующих условий:

• Машина оборудована штатной охранной системой, управление которой возможно через штатный брелок, карточку или другим способом;
• Автомобиль должен присутствовать в перечне транспортных средств, поддерживаемых модулем CAN Телематика. В таблице опций CAN интерфейса данного авто обязательно должна быть указана поддержка Slave режима.

Как включить и отключить?

Чтобы включить Слейв на своей сигнализации, понадобится инструкция по установке. С ее помощью нужно войти в программирование CAN интерфейса (через сервисную клавишу Valet) и для функции №9 выставить значение «1», «2», «3» или «4» (выбрать то, которое означает «включено»).

И наоборот, если вы не знаете, как отключить режим Slave на Starline a93, выставьте для девятой функции значение выключения (посмотрите по таблице).

Мы не можем привести конкретный алгоритм, поскольку назначение сервисных опций, а также значения их программ у каждой модели Starline различаются. У а93 одна таблица, у b 92, е90, e96 и т.д., — другая.

Как подключить аналоговый слейв?

Если вас интересует, как подключить режим Слейв на Старлайн s96 через аналоговый вход (то есть, на авто без CAN шины), рекомендуем доверить это дело специалистам. Аналоговое подключение сигнализации, итак, предполагает задействование целой сети проводов, каждый из которых «втыкается» в штатную проводку. Не каждый установщик обычный охранный комплект подключает корректно, что уж говорить про Slave.

Конечно, если вы разбираетесь в автомобильной электронике, настройка Starline s96 для аналогового слейва не вызовет у вас сложностей. Но в данной статье мы инструкцию приводить не будем, данная тема по объему заслуживает отдельного заголовка. Подтвердим лишь, что на машину без CAN шины, действительно, можно подключить сигнализацию с поддержкой Slave. Ищите в Интернете статьи с пошаговыми алгоритмами аналогового подключения, например, на Solaris (популярный запрос). Повторимся, если не обладаете хорошим объемом знаний по теме автомобильной электроники (не базовым, и даже не средним, а, как минимум, профессиональным), самоустановкой лучше не заниматься.

Настройка

Ну что же, мы рассказали, как включить и выключить режим Слейв на сигнализации Старлайн а93. Осталось разобрать способы настройки.

Настройка режима Slave Starline a93 выполняется с помощью все тех же таблиц программирования в инструкции по применению вашего охранного комплекта. Напомним, у каждой модели они индивидуальные. Все, что от вас требуется, выбирать поочередно номер функции и устанавливать желаемое значение.

Настройка позволяет выбрать желаемый алгоритм работы для следующих опций:

1. Режим работы сигнализации;
2. Авторизация собственника авто в Слейв;
3. Событие запуска авторизации;

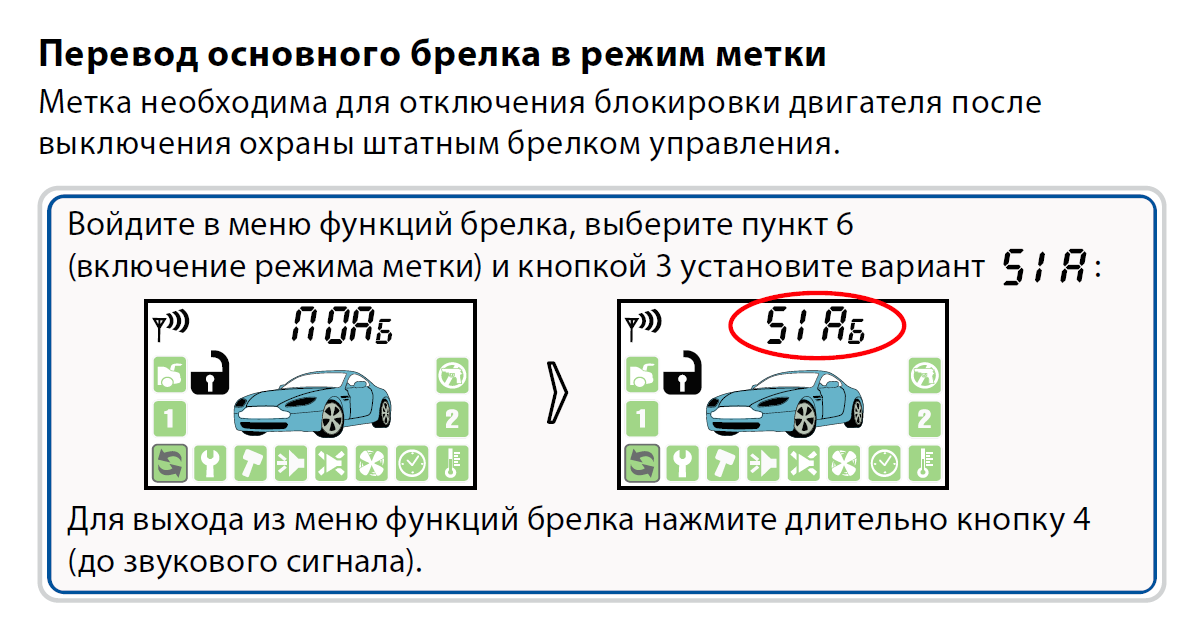

4. Перевод основного и дополнительного брелоков в режим метки-транспондера;
5. Настройка радиуса действия брелока.

• В охранных комплектах Старлайн В94, D94, E90, E91 указанные функции находятся под номерами 7, 11, 21, 23, 24;
• В модели Старлайн а94 – 7, 11, 21, 25, 26;
• В комплектах B64, D64, E60, E61 – 22, 25, 26, 27;
• В сигналке А64 – 22, 26, 27, 28;
• И т.д.

В завершение, приведем ссылку на официальное техническое руководство Starline для охранных комплектов с режимом Slave.

Уникальная технология комфорта

StarLine предлагает своим пользователям уникальную технологию комфорта, которая позволяет настроить освещение автомобиля в соответствии с индивидуальными предпочтениями.

С помощью альтернативного управления светом StarLine можно настроить яркость, цвет и режим работы освещения в салоне автомобиля. При желании, можно создать расслабляющую атмосферу с помощью приглушенного и мягкого освещения. Такой режим особенно актуален вечером или ночью, когда хочется провести время в машине и насладиться комфортной обстановкой.

Технология комфорта StarLine также позволяет изменить цвет освещения. Это может быть полезно, когда нужно создать определенную обстановку или подчеркнуть индивидуальность автомобиля. Благодаря разнообразию цветовых схем, каждый владелец автомобиля сможет найти идеальный вариант, который подходит именно ему.

Возможность выбора режима работы освещения добавляет удобства в повседневную жизнь. С помощью альтернативного управления светом StarLine можно настроить автоматическое включение и выключение освещения при открытии и закрытии дверей автомобиля. Это особенно удобно при заезде в темный гараж или приходе домой в темное время суток.

Таким образом, уникальная технология комфорта от StarLine позволяет создать комфортную атмосферу в салоне автомобиля, а также предлагает разнообразные настройки для индивидуального выбора пользователем. Сделайте свою поездку максимально комфортной с альтернативным управлением светом StarLine!

Настройка основных функций сигнализации

Установка режима охраны

Для установки режима охраны необходимо нажать на кнопку «Lock» на пульте управления. При этом, все двери автомобиля должны быть закрыты, и общее состояние системы должно быть «остановлено». В этом режиме, сигнализация будет защищать автомобиль от оскорблений и взломов.

Оповещение о разряде аккумулятора

Для настройки оповещения о разряде аккумулятора, необходимо выбрать в меню «Settings» пункт «Battery low voltage». Здесь можно настроить уровень напряжения, при котором предупреждение будет активировано. При срабатывании этой функции, водитель получит оповещение на пульт управления.

Настройка автостарта двигателя

Для настройки автостарта двигателя необходимо выбрать пункт «Engine start» в меню «Settings». Здесь можно настроить таймер задержки, определяющий время работы двигателя после включения зажигания. Также можно настроить продолжительность работы двигателя в зависимости от температуры окружающей среды.

Создание пользовательских настроек

Система StarLine S96 V2 предоставляет возможность создания пользовательских настроек, с помощью которых можно настроить индивидуальные условия работы сигнализации. Для этого необходимо выбрать пункт «Custom settings» в меню «Settings» и внести необходимые изменения. К примеру, можно настроить таймер задержки запуска двигателя или определять время работы сигнализации.

Что такое StarLine S96?

Основная цель StarLine S96 состоит в том, чтобы предоставить пользователю возможность контролировать и контролировать различные аспекты автомобиля при помощи мобильного устройства. Система работает с помощью подключения к автомобилю через Bluetooth или интернет.

StarLine S96 позволяет владельцу автомобиля осуществлять удаленное управление функциями автомобиля, такими как блокировка и разблокировка дверей, запуск и остановка двигателя, открытие и закрытие окон и даже включение и отключение системы отопления или кондиционирования воздуха. Также система предоставляет возможность отслеживать местоположение автомобиля, проверять его статус, уровень топлива и давление в шинах.

StarLine S96 имеет множество дополнительных функций, включая уведомления о нарушении парковочной политики и возможность настройки системы тревоги для предотвращения кражи или вандализма. Также система может быть интегрирована с другими системами безопасности и комфорта автомобиля.

В целом, StarLine S96 предлагает владельцам автомобилей удобный и надежный способ контролировать и защищать свой автомобиль, повышая его безопасность и комфорт.

Реализация Slave-режим аналоговым способом при подключении S96 к Subaru Outback 2012

Подскажите подключение и настройку

Slave-режим аналоговым способом к этому автомобилю. Нигде нет описание как это реализовать

Ответы 33

Все как всегда, если нет описания, то берете схемы, контрольку и вызваниваете.

В втомобиле вызванивать ничего не нужно всё понятно схема есть , а вот в старлайне хотелось бы узнать какие провода подключать для аналогового режима slave

Назначайте два свободных входа как «Вход ЦЗ (для аналогового Slave) » (один закрыть, второй открыть), подключайте в уже известные вам точки. Также делайте с поворотниками и все. При необходимости подкорректируйте настройки.

Здравствуйте.Поправте пожалуйста,если не прав.Вход ЦЗ подключил к проводу накотором при закрытии появляется минус,ну и другой вход на котором минус появляется при открытии.НЕ работает слэйв аналоговый.Что не так?

А еще надо привязать плюсовые входы на поворотники.

Да, они тоже подключены.

Надо включить эту функцию и настроить каналы.

Это все сделано.назначены каналы .вход закрыть при аналоговом слейве.вход открыть при аналоговом слейве.входа поворотников при аналоговом слейве..включил в параметрах аналоговый слейв.Не работает.Авто мазда3 2006 года

Что не так?

Может дело как раз в том, что

Вход ЦЗ подключил к проводу накотором при закрытии появляется минус, ну и другой вход на котором минус появляется при открытии

Не пробовали подключить входы сигнализации к силовым цепям ЦЗ, на которых появляются ПЛЮСА по очереди ?

Или проверить — что в настройках этих входов на текущий момент — на что они настроены реагировать? На появление импульса + или на появлние импульса МАССА (-)? Провода не перепутали местами при подклчюении?

Коллега два года написал

Назначайте два свободных входа как «Вход ЦЗ (для аналогового Slave) » (один закрыть, второй открыть), подключайте в уже известные вам точки. Также делайте с поворотниками и все. При необходимости подкорректируйте настройки.

Явно где-то есть ошибка. Перепроверяйте еще раз всё — и подключения и настройки.

Провода не перепутаны.Проверено несколько раз.и даже местами менял.А как их подключить к силовым цепям,если входа минусовые?

и подскажите пожалуйста какие дополнительные настройки надо сделать?

Только себе на Мазде сделал. Входы контроля ЦЗ повесь на силовые а не на слаботочные. Желто\черный и Бело\черный идут по всей машине. Вешай их на входы контроля по +

Источник

Обзор автосигнализации StarLine A93

Благодаря специальному современному модулю CAN + LIN установка самого охранного комплекса A93 упрощается. Функционал системы на автомобилях значительно расширяется. Отличный выбор для отечественного автопрома, с характерным отсутствием цифровых шин на транспортных средствах. При желании устройство легко настраивать самостоятельно, хотя лучше это доверить профессионалам. То же касается СтарЛайн А91.

Отличия от предыдущих аналогов – распознавание любых попыток проникнуть в автомобиль и что-то сделать с ним. Благодаря современным датчикам владелец может даже узнавать, когда транспортное средство собираются эвакуировать. Сигнализация Старлайн даёт знать автоматически.

Отдельное внимание – брелоку с противоударным комплексом. У основного средства управления имеется информативный дисплей, дающий всю необходимую информацию, в том числе – по предыдущей версии Старлайн А91

Сигнализация без проблем работает по таймеру и температурным датчикам. Это особенно удобно, когда те или иные характеристики двигателя требуется поддерживать на конкретном уровне. Система автоматически глушит всё питание, если злоумышленники пытаются взломать транспорт во время прогрева и работы со стандартными программами.

Местоположение автомобиля можно отслеживать по картам после подключения модулей GPRS или ГЛОНАСС по выбору владельца.

Это поможет и в том случае, если машину всё-таки угонят. Главное – заранее провести несколько тестов, чтобы понять, какой рабочий режим и уровень оповещений будет удачным. Так поступают и при владении Старлайн А91.

Пиктограммы на экране: основное значение

Если смотреть, начиная с центра, и идти слева направо, то на экране присутствуют такие символы:

• Время.
• Предупредительный уровень ударного датчика.
• Включение будильников.
• Передача сигналов на сигнализацию Старлайн.
• Таймер с обратным отсчётом.
• Включение режима бесшумной охраны.
• Охрана со звуком.
• Обозначение открытых или закрытых дверей.
• Включение стояночного тормоза.
• Персональный ПИН-код, который программируется отдельно.

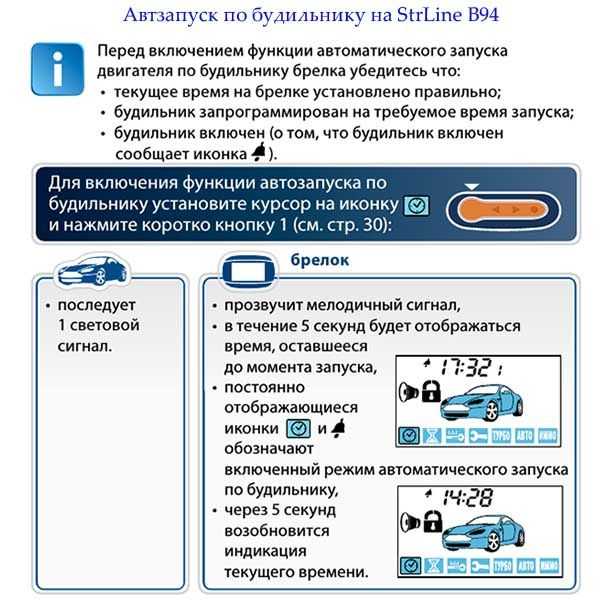

• Автозапуск по будильнику.
• Периодический запуск.
• Температурный автозапуск.
• Включение режима РКПП.
• Открытый капот.
• Режим сервисного обслуживания.
• Режим турботаймера.
• Автоматический режим включения.
• Ударный датчик с тревожным уровнем.
• Режим иммобилайзера.
• Включение блокировки для кнопок брелка.
• Элемент питания и уровень зарядки.
• Температура двигателя.
• Антиограбление.
• Работа двигателя. От него тоже зависит правильная настройка брелка StarLine.
• GSM/GPS модуль.
• Открытый багажник.
• Обход уровней датчиков.
• Открытые двери.
• Обход первого уровня датчика.
• Включенное зажигание.

Визуальные сигналы упрощают настройку конкретных параметров, и понимание того, как пользоваться сигнализацией Старлайн.
