Энкодер: что это такое, принцип работы, виды, для чего используется

Расширение возможностей: Как использовать новый энкодер на старой магнитоле

Многие автолюбители сталкиваются с проблемой устаревания старых магнитол. Время застоя и наступило время для обновлений, которые могут улучшить музыкальный опыт в автомобиле. Одним из таких обновлений является установка нового энкодера на старую магнитолу. В этой статье мы рассмотрим, как это можно сделать и как это поможет расширить возможности вашей магнитолы.

Что такое энкодер?

Энкодер — это устройство, которое используется для ввода данных. Оно может быть представлено в различных формах: как когда-то популярные дисковые прокрутки, так и в виде кнопок. С помощью энкодера можно управлять многими устройствами, включая магнитолы, радиоприемники, телевизоры и компьютеры.

Почему старая магнитола быстро устаревает?

Старые магнитолы были разработаны в те времена, когда технологии находились в начальной стадии своего развития. Сегодня же мы видим, что каждый год происходят новые и быстрые изменения в области технологий, из-за чего старые магнитолы быстро устаревают. Например, новые магнитолы могут проигрывать файлы в формате MP3 и иметь USB-порты, что дает пользователю возможность воспроизвести музыку со своего телефона или других устройств.

Как использовать новый энкодер на старой магнитоле?

Сначала нужно приобрести новый энкодер. Стоимость может варьироваться в зависимости от модели и производителя, но в целом это не слишком дорого. Вторым шагом является снятие старого энкодера с вашей магнитолы. Это может понадобиться отвертка и некоторые расходные материалы.

Кроме того, вам необходимо найти большой кабель, который используется для подключения старого энкодера. В этом кабеле можно найти несколько проводов. Вы должны найти два провода, которые используются для передачи данных, и подключить их к вашему новому энкодеру. Это может потребовать дополнительной информации от производителя вашего энкодера.

Вывод

В этой статье мы рассмотрели проблемы, с которыми сталкиваются пользователи старых магнитол. Мы обсудили, почему старые магнитолы становятся устаревшими и как новый энкодер может помочь улучшить их возможности. Если вы планируете улучшить музыкальный опыт в вашем автомобиле, обновление старой магнитолы с новым энкодером может быть отличным решением.

Требования к смартфону

Чтобы телефон корректно работал с Андроид Авто, он должен соответствовать ряду требований. Выделим основные:

1. Android от 5.0 и выше.
2. Наличие автомобильного держателя.
3. Кабель для USB зарядки.
4. Приложение Андроид Авто.

Если речь идет о беспроводном подключении, необходимо, чтобы аудиосистема его поддерживала. При этом необходимо иметь один из следующих телефонов:

• Pixel 3 или Pixel 3 XL (версия Андроид от 8.0);
• Samsung Galaxy S10 или S10+ (версия от 9.0);
• Samsung Note 8, Note 9 или Note 10 (версия от 9.0);
• Pixel 4 или Pixel 4 XL (версия от 10.0);
• Samsung Galaxy S9 или S9+ (версия от 9.0);
• Samsung Galaxy S8 или S8+ (версия от 9.0);
• другие модели Samsung (Андроид 10.0 и выше).

Большая часть смартфонов Pixel, Pixel 2, Pixel 2 XL, Pixel XL, Nexus 5X и Nexus 6P также поддерживают подключение по беспроводной связи.

Что это такое и где применяется

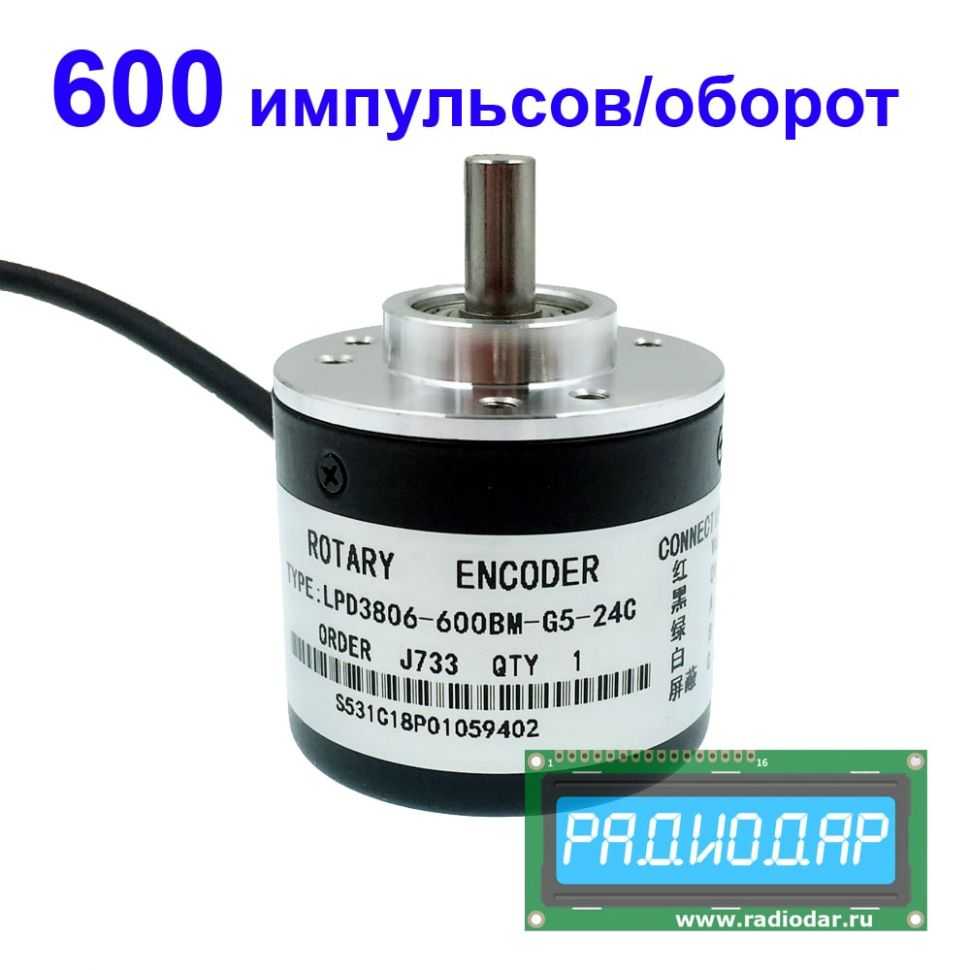

Энкодер (ДУП) – это специальное устройство, необходимое для точного измерения интересующих параметров движения детали цифровым способом (угол поворота/направление/скорость и позиция), к примеру, редуктора или вала на электродвигателе. Стоит отметить, что данное устройство может носить название преобразователя угловых помещений.

Своё применение энкодер нашёл в разных системах точных перемещений, в промышленности (станкостроительные заводы); в роботостроении, измерительных устройствах, для которых важен точный учёт измерений вращения, поворота, наклона и угла. Также их применяют в таких сферах как: автомобилестроение и компьютерная техника.

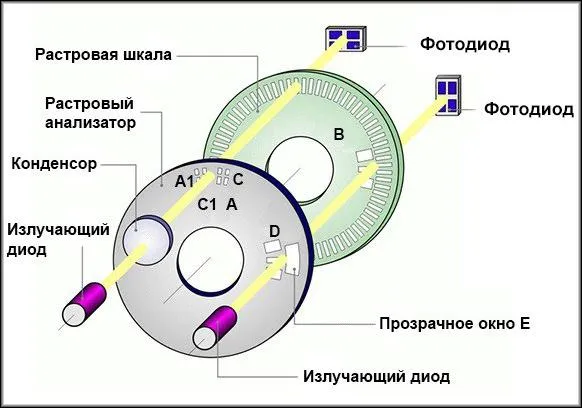

Принцип работы энкодера заключается в его передаче сигнала на вращающийся объект. При этом он позволяет увидеть такие данные как: угол поворота/направление/скорость и позиция.

Что такое энкодер в магнитоле: основные принципы работы и функциональность

В современных автомобильных магнитолах, роль энкодера отводится немаловажную. Он представляет собой особое устройство, которое позволяет управлять магнитолой без необходимости непосредственного взаимодействия с сенсорным экраном или кнопками. В данной статье я расскажу вам о том, что такое энкодер в магнитоле и как он работает.

Что такое энкодер?

Энкодер – это электромеханическое устройство, которое используется для ввода данных или управления различными устройствами с помощью вращательного движения. В случае с автомобильной магнитолой, он представляет собой вращающийся ручку или колесо, расположенное на передней панели магнитолы.

Основная функция энкодера — это изменение громкости звука или переключение между треками/радиостанциями без необходимости нажатия на кнопки. При вращении ручки энкодера, он измеряет количество оборотов и передает данную информацию в магнитолу. Магнитола, в свою очередь, обрабатывает эту информацию и осуществляет соответствующие действия.

Как работает энкодер в магнитоле?

Работа энкодера в магнитоле основана на двух основных элементах: оптопаре и корпусе энкодера с резистивным элементом.

Оптопара представляет собой сенсор, состоящий из светодиода и фоторезистора. Когда энкодер вращается, свет от светодиода проходит через шлицы на колесе энкодера, попадает на фоторезистор и измеряет изменение сопротивления, обусловленное движением. Получаемая информация передается в микропроцессор магнитолы, который соответствующим образом реагирует на изменение.

Ресурс энкодера, как правило, очень высокий, их механическое исполнение обычно долговечно, но при эксплуатации оборудования всегда есть риск поломки элемента или износа.

Основным преимуществом использования энкодера в магнитоле является удобство и практичность управления звуком или переключением между треками. Он позволяет быстро и точно изменять громкость или выбирать желаемую радиостанцию, не отвлекаясь от дороги.

Подключение

В самом лёгком варианте, если имеется возможность, выход преобразователя подключается к входу счётчика и программируется на параметр скорости.

Однако обычно преобразователь используют вместе с контроллером. К нему присоединяют интересующие выходы. Далее программа определяет положение/скорость/ускорение объекта. К примеру, устройство установлено на электродвигательном валу, перемещающем один элемент в сторону другого. После вычислений на устройстве вывода виден зазор между элементами, при достижении которого движение элементов останавливается, для обеспечения их сохранности.

Источник

Шаг 3: Настройка параметров энкодера в приложении

Чтобы настроить энкодер, выполните следующие шаги:

1. Откройте приложение, которое позволяет настроить параметры энкодера. Обычно такое приложение устанавливается вместе с вашей андроид магнитолой или может быть загружено из интернета.
2. Перейдите в раздел «Настройки» или «Параметры» в приложении.
3. Найдите раздел, относящийся к энкодеру. Это может быть отдельная вкладка или пункт меню.
4. Настройте параметры энкодера в соответствии с вашими предпочтениями. Это может включать в себя настройку скорости вращения энкодера, назначение функций для поворота и нажатия, а также привязку к определенным действиям в приложении.
5. После завершения настройки сохраните изменения. Обычно это делается путем нажатия на кнопку «Сохранить» или «Применить» в приложении.

После настройки параметров энкодера в приложении, вы сможете использовать его в соответствии с вашими настройками. Не забудьте проверить работу энкодера на андроид магнитоле, чтобы убедиться, что все функции настроены правильно.

Шаг	Описание
1	Откройте приложение для настройки энкодера
2	Перейдите в раздел «Настройки» или «Параметры»
3	Найдите раздел, относящийся к энкодеру
4	Настройте параметры энкодера
5	Сохраните изменения

Ремонт магнитолы PIONEER MVH-08UB (энкодер)

В магнитоле PIONEER MVH-08UB со временем перестал работать регулятор громкости (энкодер). Его замена не составляет сложности.

Лицевая панель магнитолы PIONEER MVH-08UB

Откручиваем три винта и снимаем заднюю крышку панельки.

Обратная сторона панельки

Далее нам необходимо снять плату панельки. В открытом доступе Service Manual (принципиальная схема) на данную модель магнитолы.

Плата панельки

Панель построена на контроллере BU97510KV. Маркировка платы 16L6764# 12.17 102000178716 05107.

Маркировка платы панельки

С обратной стороны плата выглядит следующим образом.

Внешний вид платы панельки

Родной энкодер выглядит следующим образом.

Энкодер регулировки громкости

Доступный в продаже регулятор громкости выглядит таким образом. В целом он похожий по размерам, но отличается исполнение вала.

Сравнение двух энкодеров

Выпаиваем неисправный и запаиваем новый. Следы канифоли можно убрать спиртом. Тут же замечаем маркировку с обратной стороны платы — 123010054126 CR1299W KB 2015-8-28.

Пайка энкодера

Подрезаем ножом вал энкодера. Необходимо это сделать ровно для симметричного положения рукоятки регулятора громкости.

Новый энкодер

После запайки проверяем качество пайки и отсутствие замыканий. Затем собираем панельку магнитолы в обратном порядке. Регулировка громкости исправно работает и магнитола вновь пригодна к использованию.

Восстановленная регулировка громкости PIONEER MVH-08UB

Профилактика и рекомендации для долгой работы энкодера

Для обеспечения долгой работы энкодера на магнитоле следует учесть несколько важных факторов и следовать несложным рекомендациям:

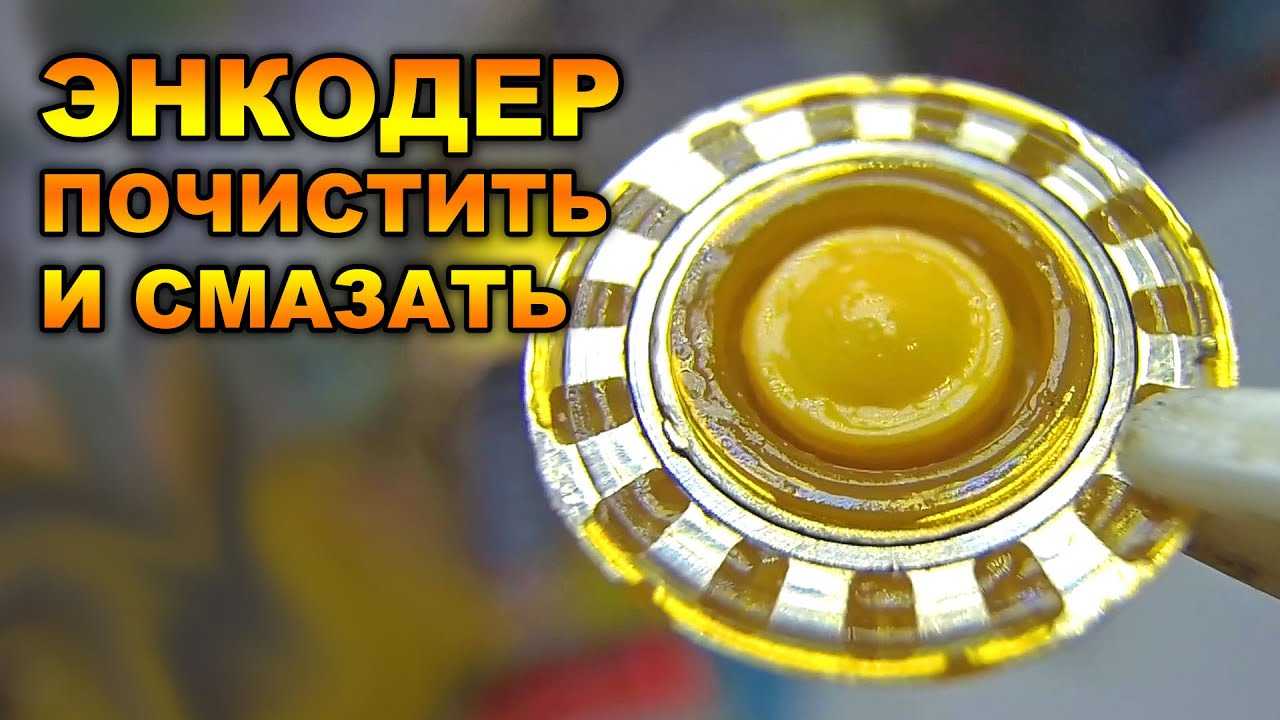

1. Очистка и обслуживание:

Регулярно чистите энкодер от пыли, грязи и других загрязнений. Используйте мягкую сухую или слегка влажную ткань для очистки поверхности. При необходимости можно использовать специальные средства для очистки электроники, но следуйте инструкциям производителя.

2

Использование с осторожностью:. Обращайтесь с энкодером аккуратно, избегайте лишних ударов и падений

Не нажимайте сильно или не дергайте его слишком сильно, чтобы избежать повреждений

Обращайтесь с энкодером аккуратно, избегайте лишних ударов и падений. Не нажимайте сильно или не дергайте его слишком сильно, чтобы избежать повреждений.

3. Избегайте попадания влаги:

Для предотвращения коррозии и неисправностей избегайте попадания влаги на энкодер. Не разбирайте его самостоятельно, если нет опыта и знаний в данной области.

4. Проверка наличия обновлений:

Периодически проверяйте наличие обновлений программного обеспечения для магнитолы и энкодера. Некоторые баги и проблемы могут быть решены с помощью обновлений.

5. Бережное использование:

Не используйте энкодер с сильным нажатием или с постоянным переключением в одну сторону. Это может привести к износу контактов и плохой работе энкодера

Постарайтесь использовать его с осторожностью и соблюдайте равномерную нагрузку на кнопки

ПОДКЛЮЧЕНИЕ

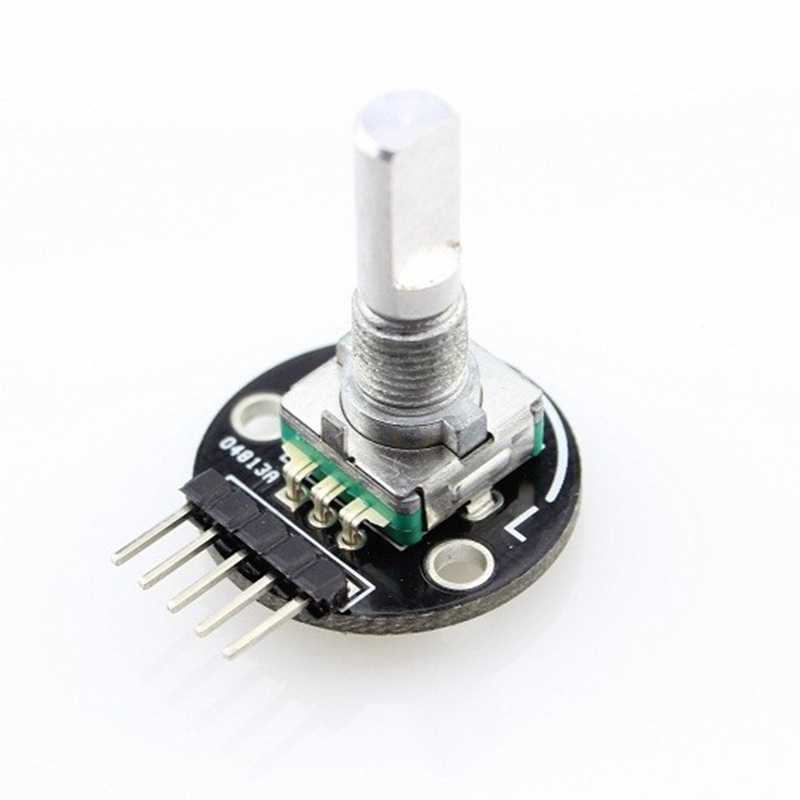

У модулей энкодера тактовые выводы подтянуты к питанию и дают низкий сигнал при срабатывании, также на них стоят RC цепи для гашения дребезга. Вывод кнопки никуда не подтянут! Промышленный энкодер подключается точно так же, чёрный и красный провода у него питание, остальные – тактовые выходы.

У модулей энкодеров тактовые выходы и кнопка подтянуты к питанию, у круглого модуля также стоят RC цепи для аппаратного подавления дребезга контактов, у KY-40 (прямоугольный) распаяна только подтяжка. Если нужно подключить “голый” энкодер к плате – в целом можно подключить напрямую без обвязки, как на схеме ниже, моя библиотека отработает и подтяжку средствами микроконтроллера (INPUT_PULLUP), и программный антидребезг. Но рекомендуется всё-таки делать RC цепи для кнопки и для тактовых выходов энкодера.

Датчик угла или преобразователь угол-код, также называемый энкодер — устройство, предназначенное для преобразования угла поворота вращающегося объекта (вала) в электрические сигналы, позволяющие определить угол его поворота.

Широко применяются в промышленности.

Энкодеры подразделяются на инкрементальные и абсолютные, которые могут достигать очень высокого разрешения. Энкодеры могут быть как оптические, резисторные, так и магнитные и могут работать через шинные интерфейсы.

Преобразователи угол-код практически полностью вытеснили применение сельсинов.

Типы приборов

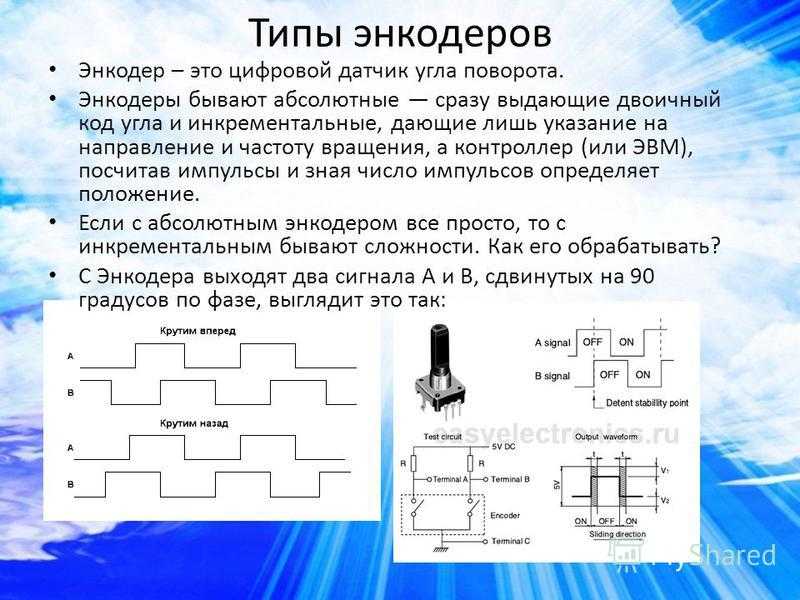

Устройства бывают нескольких типов. Типы энкодеров: инкрементальные и абсолютные, оптические и механические. Далее будет рассмотрено, что такое энкодер инкрементального типа, а затем обозрены другие типы.

Инкрементальные энкодеры

Они распространены больше всего. В инкрементальном варианте вращательное движение вала преобразовывается в электрические импульсы. Его конструкция состоит из диска с прорезями и оптических датчиков.

Конструкция датчиков поворота данного типа, не позволяет им сообщать свое абсолютное состояние, а только величину изменения положения. Простой образец инкрементального устройства — шайба регулировки громкости автомобильной магнитолы.

Этот вид работает следующим образом. У него есть начальная нуль-метка, или выход Z, и два дополнительных выхода — A и B. Датчик создает две линии сигналов со смещенными на четверть фазы импульсами относительно друг друга. Разница импульсов указывает на направление вращения, а их количество — на угол поворота.

Разновидность инкрементальных энкодеров — сдвоенные, или квадратурные. Они состоят из двух датчиков, которые срабатывают со смещением в полшага. Квадратурные считают количество импульсов и учитывают направление.

У инкрементальных два главных минуса. Во-первых, нужно постоянно обрабатывать и анализировать сигнал, для чего используют контроллер и специальную программу. Во-вторых, они требуют синхронизации с нулевой меткой после включения. Для этого требуется инициализация для поиска выхода Z.

Абсолютные энкодеры

Датчики такого типа устроены более сложно. Но они позволяют определить величину угла поворота сразу после включения, не требуя синхронизации с нулевой меткой.

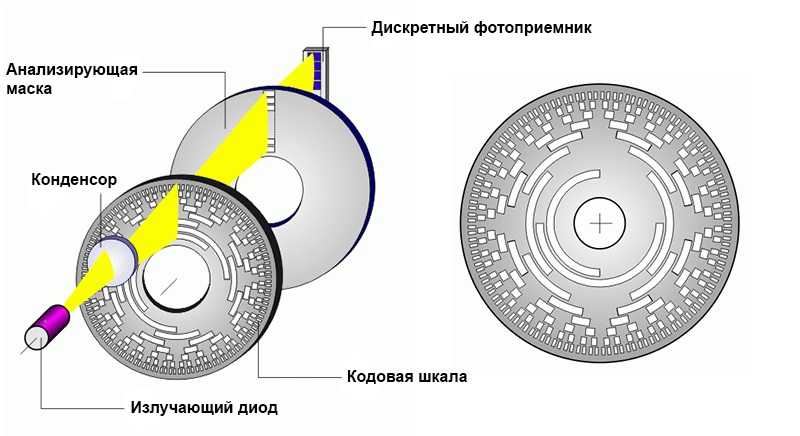

В основе конструкции поворотный круг, разделенный на одинаковые по размеру пронумерованные секторы. После включения устройства определяется номер сектора, на котором оно находится. Такое решение позволяет сразу зафиксировать положение, угол и направление вращения.

Принцип работы абсолютного энкодера основан на использовании кода Грея для определения текущего положения и других параметров. В них не требуется синхронизация с нулевым значением.

Единственный существенный недостаток этого типа угловых датчиков — необходимость все время переводить код Грея в двоичный код для регистрации положения датчика.

Многооборотные датчики поворота

Абсолютные энкодеры могут быть однооборотными и многооборотными.

Однооборотные показывают абсолютное значение после одного оборота. После этого код возвращается к начальному значению. Такие датчики используют в основном для измерения угла поворота.

Если нужно измерять обороты в системах с линейным перемещением, используют многооборотные энкодеры. В них есть дополнительный передаточный механизм, благодаря чему они регистрируют, помимо угла поворота, количество оборотов.

Оптические энкодеры

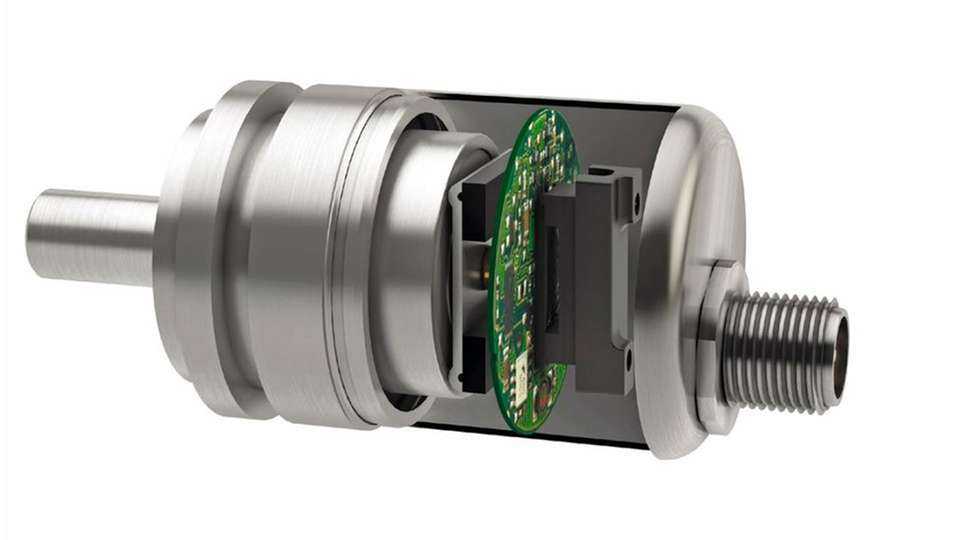

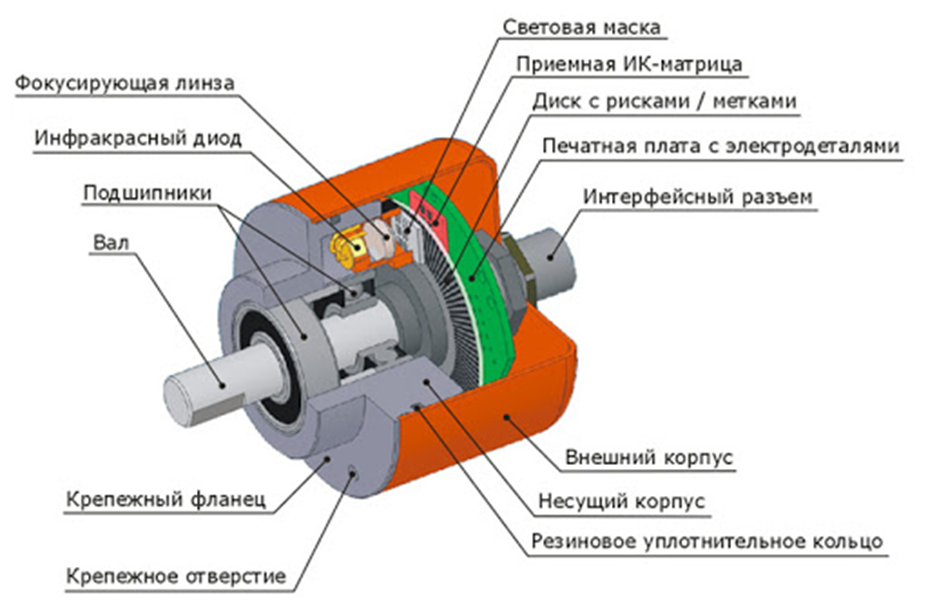

Диск оптического энкодера изготавливают из стекла. Отличие этого типа угловых датчиков, в наличии оптического растора, перемещающегося при вращении вала. При этом он создает поток света, который регистрирует фотодатчик.

Первые шаги

Настройка Андроид Авто проходи в несколько этапов. Выделим основные:

Скачайте Android Auto с Гугл Плей (для версий ОС от 5 до 9) или Android Auto на экране телефона (для версии ОС 10).

• Загрузите и установите некоторые приложения, если эта рекомендация появляется на дисплее мобильного устройства. Как правило, телефон предлагает обновить Гугл Карты для вашего региона.
• Изучите примечание о безопасности и согласитесь с условиями применения. Эти условия должны выполняться при первом запуске Андроид Авто на телефоне.

• Следуйте инструкциям на дисплее, чтобы дать доступ софту к опциям и программам, установленным на смартфоне. Для оптимальной работы сервиса необходимо предоставить все разрешения.
• Включите уведомления от Android Auto. Чтобы сервис нормально функционировал, примите все поступающие от него запроса.
• При подключении девайса через блютуз или к магнитоле авто, выберите устройство для автоматического запуска.

При рассмотрении вопроса, как настроить Android Auto, важно учитывать и встроенное меню программы. Войдите в приложение и перейдите в раздел Настройки

Там имеется несколько разделов, на которых остановимся подробнее.

Общие настройки

Здесь можно выполнить следующие установки:

Ограничение Вай-Фай. Система отключает WiFi, если приложение работает на смартфоне или через USB авто.

Настройка панели запуска. В этом разделе можно выбрать программы, которые будут доступны на магнитоле при запуске.

Подключенные автомобили. Здесь можно найти список разрешенных и заблокированных машин. Также установлен пункт запуска установки при подключении.

Распрознавание Ок, Гугл. В этой секции можно настроить. Как приложение будет реагировать на команды водителя, в том числе во время вождения. При необходимости можно перезаписать образец голоса.

Автоматическое возобновление проигрывания музыки при начале движения.

Установка параметров Гугл Ассистента. Здесь можно настроить работу помощника с позиции погоды, прокладки маршрута и т. д.

Погода. Если вы нуждаетесь в информации о погоде, переведите тумблер в правую сторону. В таком случае интересующие данные будут отображаться на головном экране ГУ.

Уведомления

В дальнейшем можно настроить уведомления на Android Auto. Здесь доступны следующие установки:

Чтобы настроить эти параметры, достаточно перевести тумблер в позицию включения или отключения в зависимости от предпочтений.

Настройки дисплея телефона

Для нормальной работы Андроид Авто необходимо правильно настроить экран телефона. Сделайте следующие установки:

Автозапуск. Суть опции в том, чтобы запускать приложение при подключении телефона к автомобилю по блютуз. Здесь же можно установить запуск программы при извлечении из кармана или сумки. В этом разделе перечисляются доступные устройства и устройства блютуз.

Режим Блютуз. При переводе тумблера в правую сторону «синий зуб» включается автоматически, когда работает Android Auto.

Включение экрана. На этом этапе можно настроить, когда будет светиться дисплей — всегда, во время зарядки или по умолчанию.

Дополнительные данные

При желании можно настроить или посмотреть другие сведения. Выделим основные:

1. Отправка статистики в Гугл Аналитикс.
2. Изучение политики конфиденциальности.
3. Получение информации об ОС и т. д.

Этих действий достаточно, чтобы настроить устройство.

Почему не работает энкодер магнитолы и как это исправить?

Проблема с энкодером

Энкодер – это специальное устройство, которое отвечает за регулирование громкости, выбор радиостанций и другие функции магнитолы. Если энкодер перестал работать, это может создать некоторые неудобства при использовании автомагнитолы. Вот несколько причин, почему может возникнуть проблема с энкодером, и как ее можно исправить.

1. Пыль и грязь

Одной из основных причин неправильной работы энкодера является скопление пыли и грязи в его механизме. Если кнопки энкодера затруднено нажимать или вращать, это может быть вызвано простыми загрязнениями. Для исправления проблемы необходимо аккуратно прочистить энкодер с помощью сжатого воздуха или специальной щетки.

2. Износ контактов

При длительном и интенсивном использовании магнитолы контакты энкодера могут стать изношенными, что приводит к проблемам с его работой. Если энкодер не реагирует на вращение или нажатия, необходимо заменить энкодер. Для этого потребуется обратиться в сервисный центр или квалифицированному специалисту.

3. Электрические неполадки

В некоторых случаях причиной проблем с энкодером может быть электрическая неисправность. Неисправные провода или разъемы могут повлиять на работу энкодера магнитолы. Если вы не обладаете достаточным опытом в ремонте электроники, лучше доверить диагностику и исправление данной проблемы специалистам.

4. Программное обеспечение

Еще одной возможной причиной неполадок с энкодером может стать программное обеспечение магнитолы. В этом случае можно попробовать обновить прошивку устройства или сбросить его до заводских настроек. Если проблема не исчезает, стоит обратиться в сервисный центр для дополнительной диагностики и исправления.

В итоге, если энкодер магнитолы не работает, важно определить причину поломки, чтобы принять соответствующие меры. Тщательная чистка, замена изношенных контактов, исправление электрических неполадок или обновление программного обеспечения могут восстановить функциональность энкодера и вернуть комфорт при использовании автомагнитолы
