Самодиагностика двигателя

Блоки в салоне

Расположение

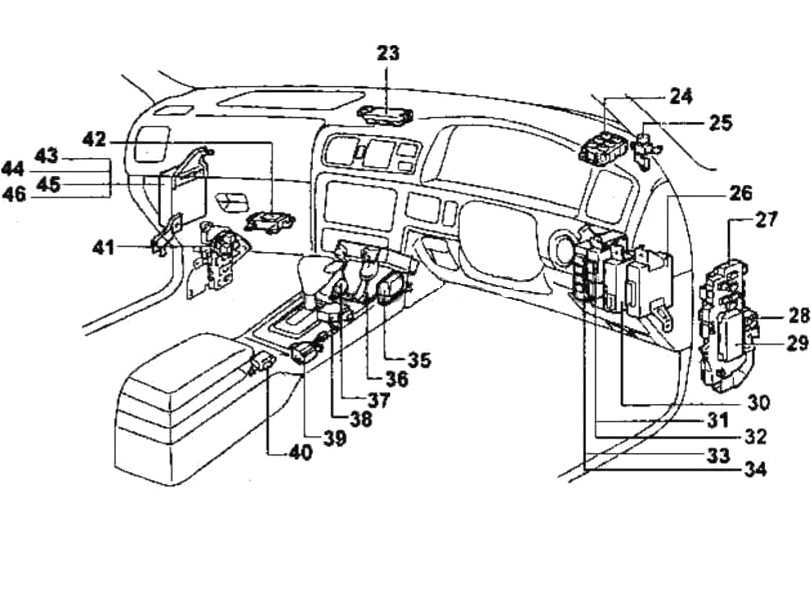

Общая схема расположения блоков в салоне

Описание

• 23 — монтажный блок №3 (J/B №3)
• 24 — монтажный блок №5 (J/B №5)
• 25 — датчик освещенности (системы автоматического включения фар)
• 26 — электронный блок управления TEMS
• 27 — монтажный блок со стороны водителя (J/B)
• 28 — блок реле №1 (R/B №1)
• 29 — блок управления (Multiplex)
• 30 — блок управления системой поддержания скорости
• 31 — электронный блок рулевого управления
• 32 — реле индикатора неисправности тормозной системы
• 33 — блок управления ABS (2JZ-GE с ABS)
• 34 — блок управления ABS и TRC (1JZ-GTE)
• 35 — блок управления SRS (центральный датчик SRS)
• 36 — электронный блок управления двигателем
• 37 — датчик столкновения (до 08.1998 г)
• 38 — датчик замедления (ABS)
• 39 — реле блокировки селектора АКПП
• 40 — датчик столкновения (с 08.1998 г.)
• 41 — блок реле №4 {RIB №4)
• 42 — реле управления вентилятором отопителя
• 43 — блок управления ETCSJ2JZ-GE с VSC, до 08.1998 г.)
• 44 — блок управления ABS
• 45 — блок управления ABS и 4WD
• 46 — блок управления ETCS (1 JZ-GTE)

Блок предохранителей

Установлен, на стойке под панелью приборов. На схеме обозначен под цифрой 27.

Схема

Обозначение

Реле

1. реле стеклоподъемников
2. реле поворотов
3. реле антиобледенителя щеток
4. реле габаритов
5. реле противотуманных фар
6. реле обогревателя заднего стекла

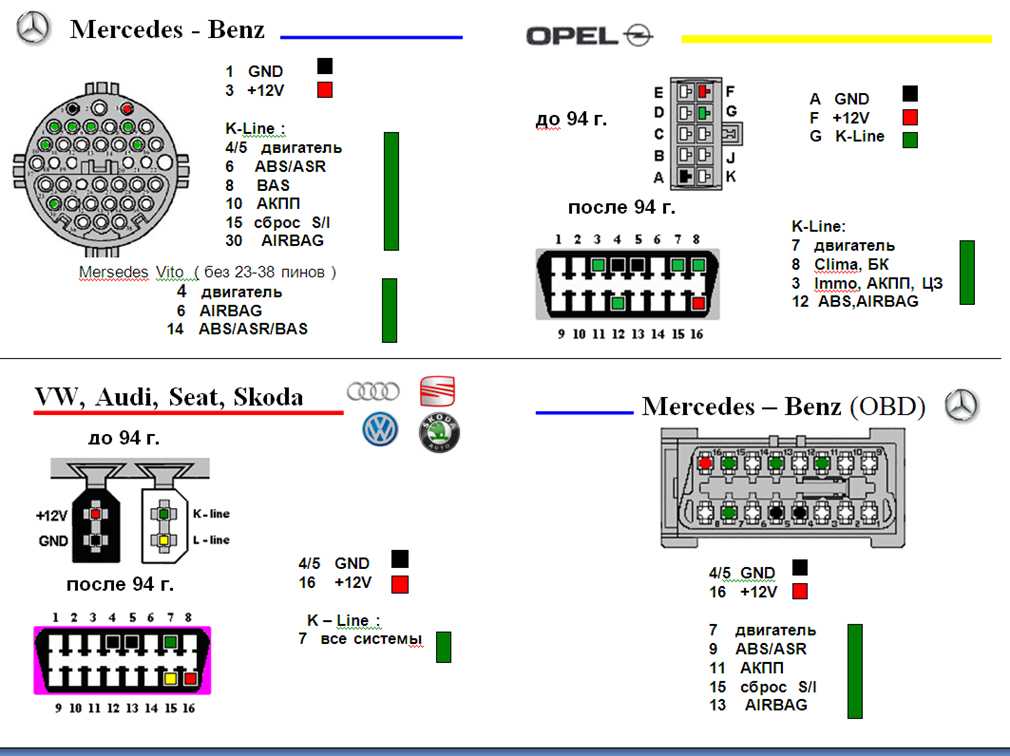

Разъемы OBD. Распиновка ВСЕХ OBD Разъемов диагностики Авто по маркам — видео на сайт

Доброго времени суток друзья! Я думаю что у каждого возникал вопрос по диагностике, кто то едет к специалистам в надежде что им сразу расскажут почему такой расход или почему машина тупит при разгоне, ну или на крайняк почему идет вибрация на холостом. Но зачастую это миф. Тем более с OBD, во первых само считывание данных так называемых логов доступна далеко не всем, а расшифровать понять что скрыто во всех этих графиках, еще и не каждый сможет.

Итак, все Carina E да и вообще тойоты до г имели диагностический разъем OBD, с его помощью можно провести самодиагностику системы и подключить ПК для считывания логов самодельным шнурком, и специальной программы за разработку которой спасибо многоуважаемому разработчику с ником chem Это неоценимый вклад в диагностику наших тойот!

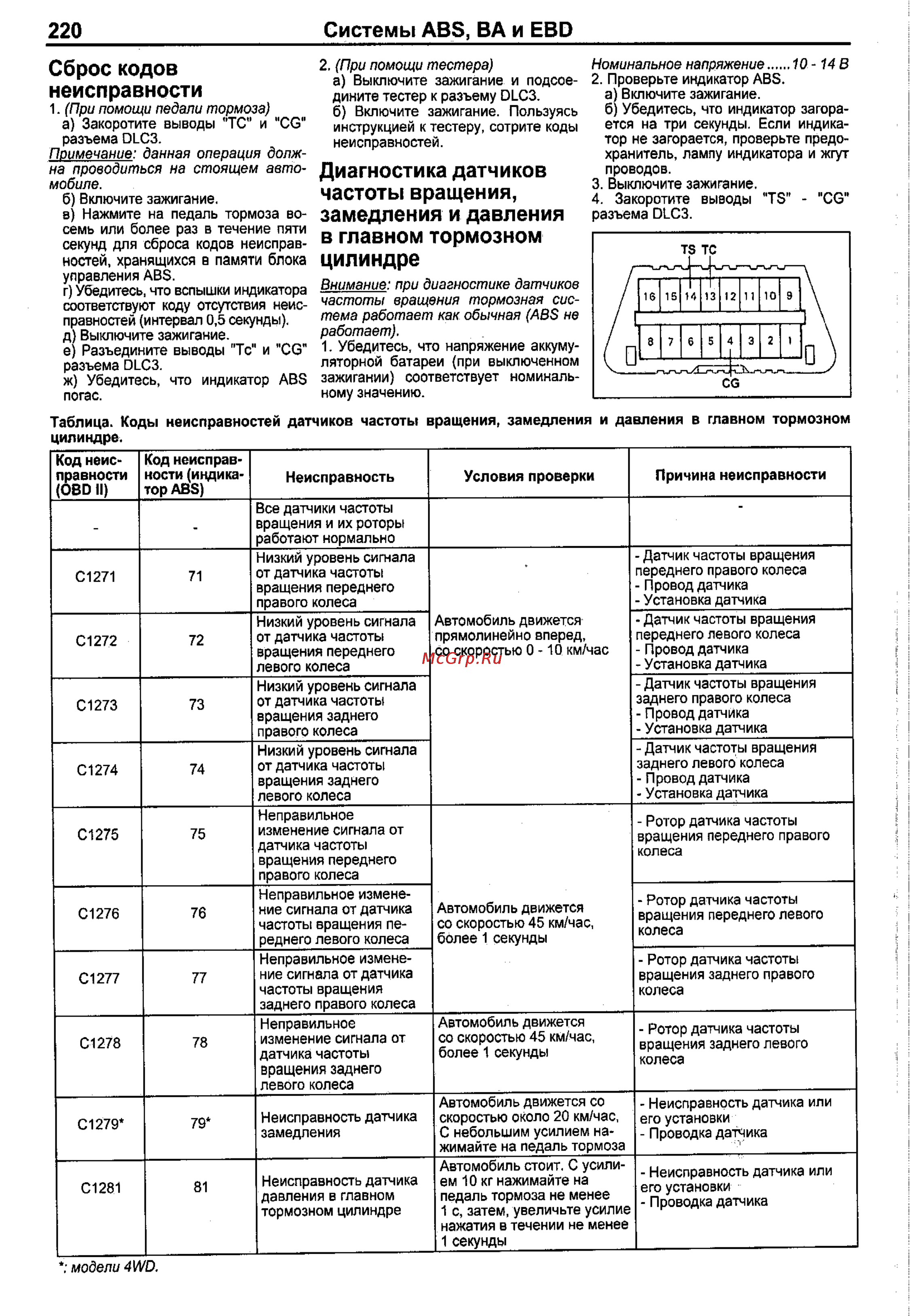

Самодиагностика двигателя, правильнее будет сказать считывание ошибок из ЭБУ. Путем замыкания контактов E1 — Te1. И включив зажигание следить за морганием лампы чекичана. Считывание ошибок АБС 3. Если у вас есть кабель для диагностики то используется Te2 — Te1 — E1. Перемкните выводы «ТС» и «E1» разъема DLC1. Снимите перемычку с выводов «WA» и «WB».

Через 4 секунды считайте код по количеству вспышек индикатора ABS. Снимите перемычку с выводов «TC» и «E1». Установите перемычку на выводы «WA» и «WB». Сброс кодов ABS Включите зажигание. Перемкните выводы «ТС» и «E1» Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.

Индикатор должен выводить код нормы мигать 2 раза в секунду. Убедитесь, что индикатор ABS погас. Этим разъем очень часть при свапе пренебрегают, и если его на моторной косе нет, то его и не ставят. Но я после замены двигателя люблю заводить его с пол тычка, а это проще сделать когда перед стартом ошибок нет и бензин прокачен по системе.

Тем у кого стоит 3S-GTE известно что под капотом весьма тесно, и без этой коробочки хватает дополнительных висюлек резистор бензонасоса, реле бензонасоса, электропневмоклапан абсорбера и все они со стороны захода проводки в салон. Я вышел из положения таким образом, мне кажется вполне функционально и по минимуму колхозно.

OBDII ОБД2 многим эта тема интересна, и опять же очень часто при свапе им принебрегают. В лучшем случае оставляя один проводок идущий от ЭБУ, замыкая которым на массу ЭБУ переходит в режим самодиагностики с лампой чекичана И их можно понять, я сам им пренебрег, потому как не было под рукой самого разъема. Сразу оговорюсь что диагностика через OBDII возможна лишь если ЭБУ его поддерживает. На примере распиновки 3SGTE покажу как я его подключал, я уверен что и на других ЭБУ контакты будут те же.

Именно его одного достаточно для самодиагностики. TAC — тахометр SIL — Шина данных K-Line CG — Земля. Но при установке защиты мотора отопителя отверстия крепежные были заняты. И пришлось что то думать. И странно что до этого мне не пришла в голову мысль разместить его в бардачке, точнее за бардачком. Прямо на трубе жесткости. А разве обязательно в OBD2 подключать выводы TAC и TC? Вроде народ подключает только 3 провода плюс минус и sil и всё должно показывать.

Эти проводки для отображения показаний тахометра. А ТС для вывода в самодиагностику. Если да то скорее всего катушечный мозг не поймет трамблерный двигатель сразу, без доработок. А сам разъем можно «приматать на иизоленту». То есть без замены торпедной проводки. Mitsubishi Lancer » Stealth F «. Audi Q7 Antares Widebody R BMW X6 50i Эталон. BMW 5 series проект E34Coupe Fastback.

Модели автомобилей Toyota выпущенные в 1988-1996 годах

В этих автомобилях начинают устанавливать многоштырьковые разъемы. Их разновидности вы можете увидеть ниже, в таблице.

разъёмы автомобилей Toyota

В нашей статье речь пойдёт о третьем виде разъёма, пожалуй самый часто встречающийся разъём, в автомобилях Toyota, конца 90-xx — начала 2000-хх годов. Хотя ниже изложенная информация по считыванию кодов самодиагностики и их расшифровке, подойдёт и для других видов разъёмов.

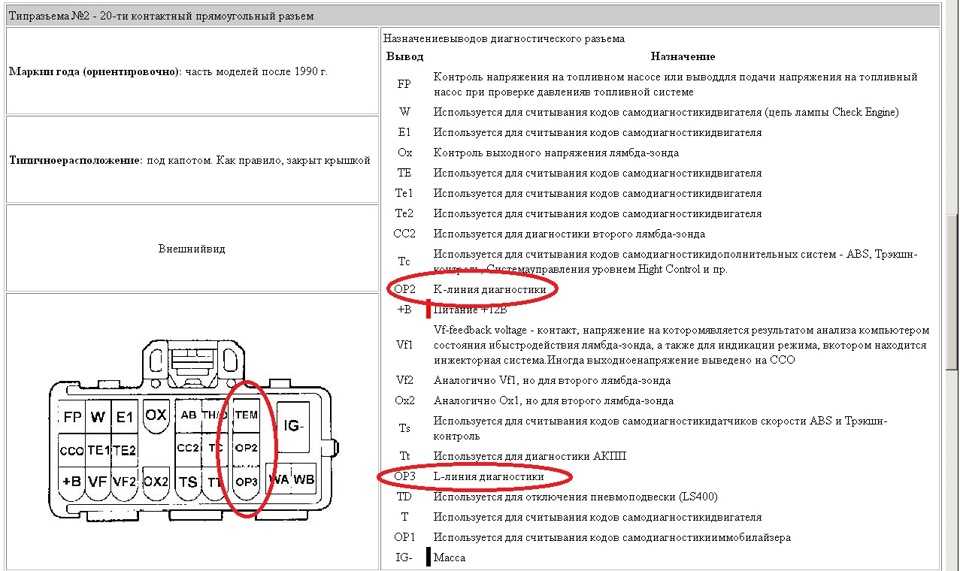

2.2 Распиновка разъема

1. pin — Контроль напряжения на топливном насосе. Или вывод для подачи напряжения на топливный насос, при проверке давления в топливной системе
2. pin — Используется для считывания кодов самодиагностики двигателя (цепь лампы Check Engine)
3. pin — Масса. Используется для считывания кодов самодиагностики
4. pin — Контроль выходного напряжения первого лямбда-зонда

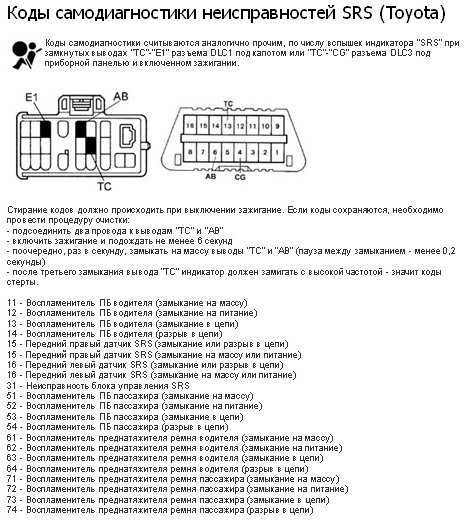

5. pin — Стирание кодов неисправностей системы SRS
6. pin — Опциональный контакт. На разных моделях автомобилей, его назначение может меняться (например, для считывания кодов самодиагностики иммобилайзера)
7. pin — Используется для диагностики первого лямбда-зонда. На некоторых автомобилях этот контакт используется для контроля выходного напряжения датчика температуры отработавших газов
8. pin — Вывод для чтения кодов неисправностей системы EFI. Диагностика: «Normal Mode». Используется для считывания кодов самодиагностики двигателя (для считывания кодов самодиагностики, замкнуть на контакт E1)
9. pin — Диагностика: «Test mode». Используется для считывания кодов самодиагностики двигателя (для считывания кодов самодиагностики, замкнуть на контакт E1)
10. pin — Используется для диагностики второго лямбда-зонда
11. pin — Используется для считывания кодов самодиагностики дополнительных систем — ABS, Cruise Control, Traction Control System, Active Height Control, 4WS, SRS и других (для считывания кодов самодиагностики, замкнуть на контакт E1)
12. pin — Питание. +12В появляется при включении зажигания (положение «ON» замка зажигания)
13. pin — Контакт, напряжение на котором является результатом анализа компьютером состояния и быстродействия первого лямбда-зонда, а также для индикации режима, в котором находится инжекторная система. Иногда выходное напряжение выведено на контакт CC0 — 7 pin
14. pin — Контакт, напряжение на котором является результатом анализа компьютером состояния и быстродействия второго лямбда-зонда, а также для индикации режима, в котором находится инжекторная система.
15. pin — Контроль выходного напряжения второго лямбда-зонда
16. pin — Используется для считывания кодов самодиагностики датчиков скорости ABS и Traction Control System (для считывания кодов самодиагностики, замкнуть на контакт E1)
17. pin — Используется для считывания кодов самодиагностики АКПП (для считывания кодов самодиагностики, замкнуть на контакт E1)
18. pin — Опциональный контакт. На разных моделях автомобилей, его назначение может меняться
19. pin — Вывод коммутатора. Тахометрический сигнал
20. pin — Опциональный контакт. На разных моделях автомобилей, его назначение может меняться (например, K-линия диагностики)
21. pin — Опциональный контакт. На разных моделях автомобилей, его назначение может меняться (например, L-линия диагностики)
22. pin —
23. pin —

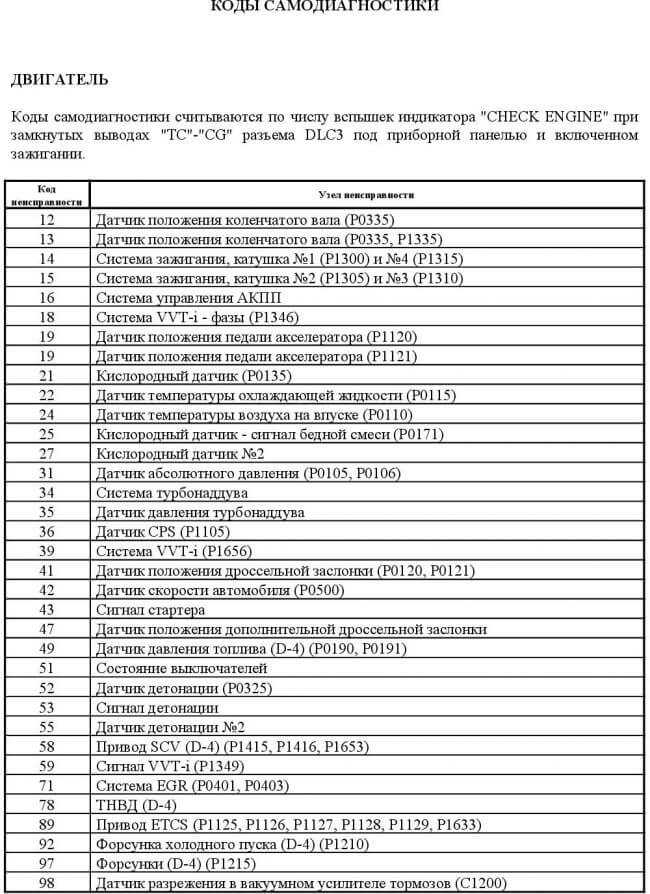

2.3 Считывание кодов самодиагностики двигателя «Normal Mode»

1. Замкните перемычкой выводы TE1 и E1 диагностического разъема.
2. Включите зажигание, установив замок зажигания в положение «ON» и считывайте коды неисправностей по миганию индикатора «CHECK ENGINE».

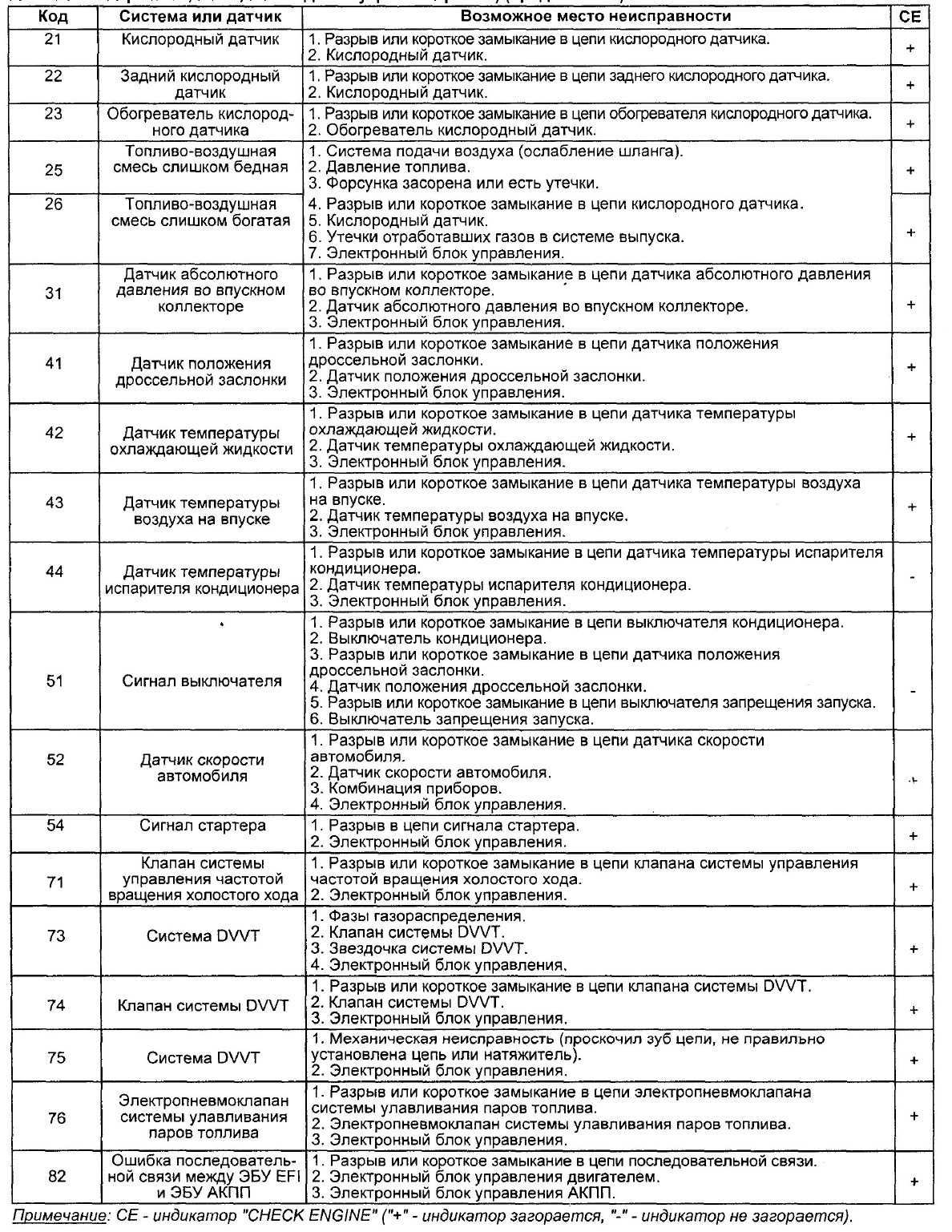

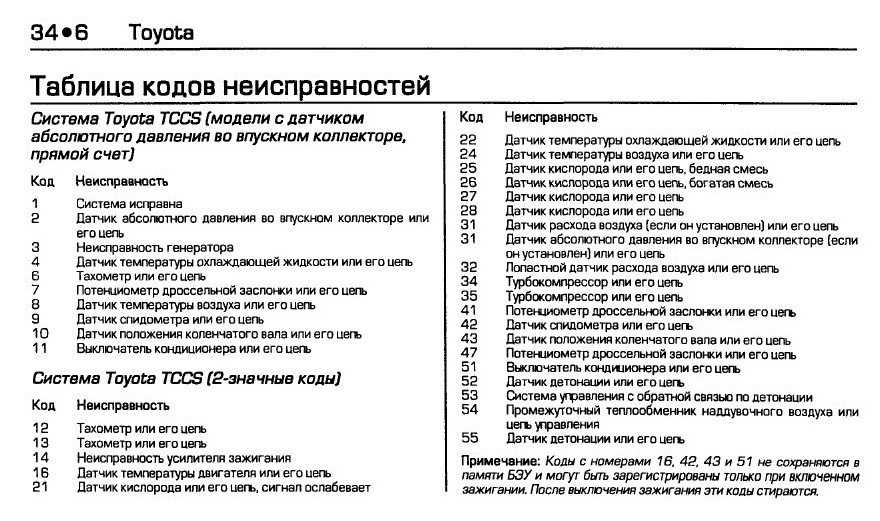

Коды неисправностей и их типы

В первом случае должно проявиться постоянное быстрое загорание лампочки, при этом длина вспышки и паузы составляет порядка полсекунды. При этом об отсутствии неисправностей говорит мигание более 11 раз. Второй тип присутствует в машине, если сигнал проявляется при различных интервалах. Узнать, что неполадок нет, можно по постоянному миганию со стабильным промежутком примерно в 4.5 секунды.

Неисправностей может быть порядка 200. Типы сигналов 09 и 10 специализируются в большинстве своем на той или иной группе проблем. Например, первая из указанных систем работает с комплектующими двигателя 1ZR, который появился на машинах с кузовом 130, а в дальнейшем сохранился на 150 и более поздних моделях. Наиболее распространенными неполадками являются проблемы с неисправным или поврежденным воздушным датчиком. Кроме того, сюда же относятся многие недостатки в работе центральной панели (указатели, их некорректное отображение и так далее).

Разъемы для диагностики

Электрооборудование, непосредственно взаимодействующее с двигателем, работает постоянно, поскольку от него зависит не только производительность автомобиля, но и в целом его работа. Естественно, каждому механизму свойственны те или иные неисправности, проявляющиеся при определенных обстоятельствах.

Интересен тот факт, что их не всегда можно распознать, поэтому для выявления проблем владельцы Toyota Corolla (начиная с 100 кузова, в том числе универсал EE103, и заканчивая 150) имеют возможность проводить самодиагностику. Осуществляется она с помощью диагностических разъемов, которые принято обозначать как DLC (англ. – Data Link Connector).

Располагаются данные переходники в трех местах машины. DLC1 находится в моторном отсеке в правом верхнем углу, DLC2 – в салоне под приборной панелью и рулевым колесом. Отличие первого от второго заключается в конфигурации, поскольку для диагностики понадобится особое оборудование. Кроме того, через DLC1 можно проверять состояние деталей при работе двигателя, в то время как DLC2 лучше использовать на запущенном моторе. Кроме того, имеется разъем DLC3, который размещен под передней дверью со стороны водителя. Его можно встретить на машинах с роботизированной коробкой.

Важно отметить, что диагностические разъемы Тойота Королла могут располагаться в несколько отличающихся местах в зависимости от типа кузова и, соответственно, года выпуска. К примеру, на модели 110, производившейся до 2001–2002 годов, DLC1 находится ближе к мотору, причем по расположению под капотом его можно встретить значительно ниже, чем в версии 120, которая появилась на российском рынке в 2003 году

Считывание информации

Получение данных о наличии неисправностей осуществляется посредством считывания информации. Осуществляется эта процедура с помощью одного из двух способов. Первый предполагает замыкание необходимых выводов диагностического разъема с помощью провода или самой обыкновенной скрепки. Чтобы произошла настройка прибора, нужно открыть крышку на DLC с надписью Diagnostic, замкнуть пару выводов (для DLC1 это E1 и T1, а для DLC3 – TC и CG). После этой незамысловатой процедуры нужно выключить зажигание и далее просто смотреть на то, какие сигналы подают приборные лампочки.

Второй способ качественно отличается от первого: в нем используются сканнеры, тестеры и компьютеры, при помощи специальных программ диагностирующие неполадки. Такие приборы имеются, как правило, на станциях технического обслуживания. Помимо основной функции, они способны считывать с помощью дополнительных программ сигналы в режиме реального времени.
