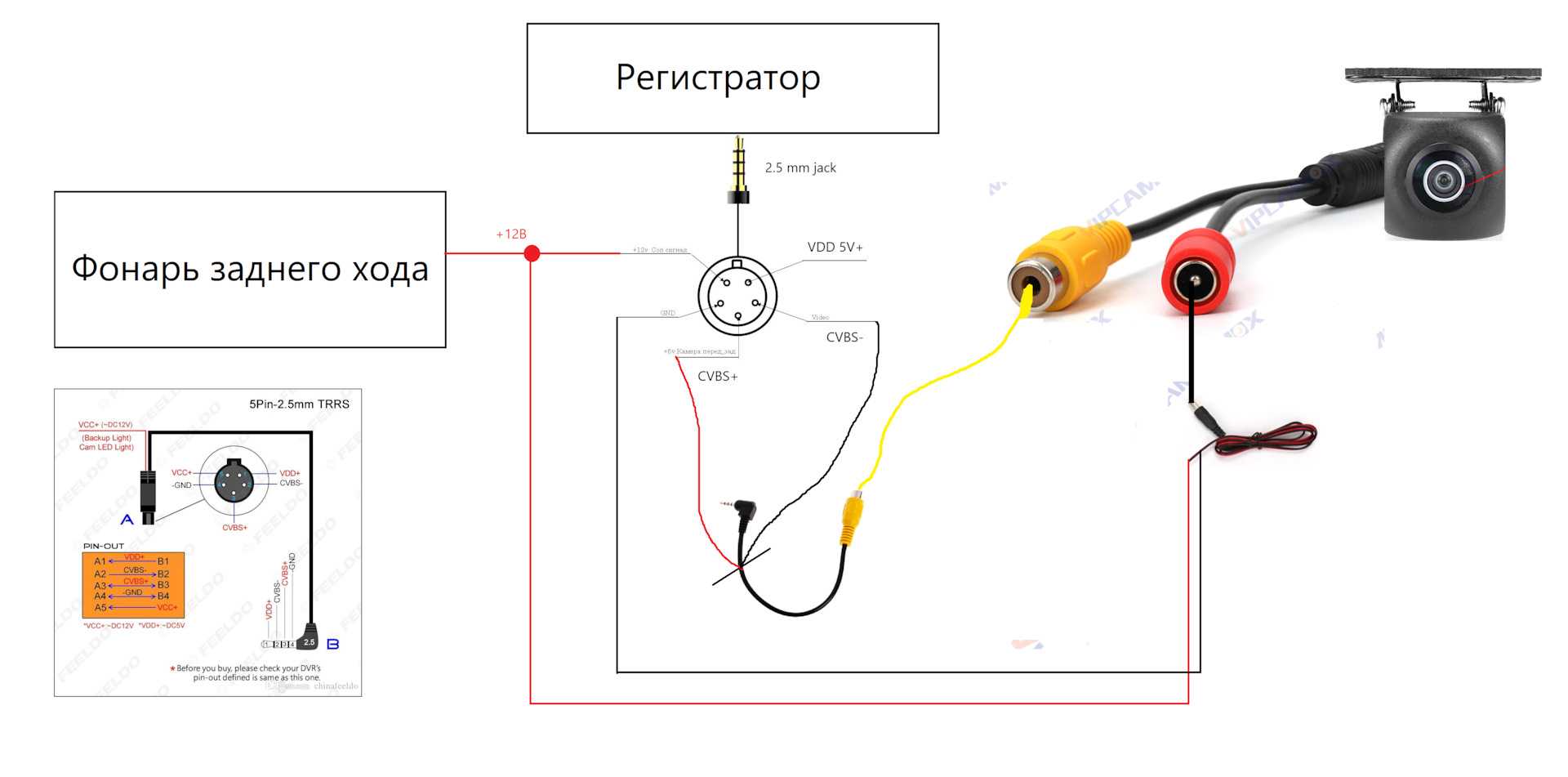

Как подключить камеру заднего вида к видеорегистратору

Ответы на часто задаваемые вопросы

Вопрос: Как работает камера заднего вида?

Ответ: Камеры заднего вида на самом деле не такое уж и новое изобретение. Самая первая автомобильная камера заднего вида была представлена в 1956 году в концепт-каре Buick Centurion.

Устройство было простым. Телевизионная камера была установлена в задней части автомобиля, а затем подключена к телевизионному экрану на приборной панели. У Buick Centurion не было зеркал заднего вида, вместо них и использовалась камера, чтобы позволить водителю двигаться задним ходом.

На сегодняшний день принцип устройства камеры заднего вида остался тем же. Камера устанавливается в задней части автомобиля.

Видео передается на дисплей, расположенный рядом с местом водителя, либо по проводам, либо при помощи радиосигналов.

Видеокамера обычно подключается к фонарям заднего хода автомобиля. Как только рычаг переключения передач переводится в положение «задний ход», камера мгновенно активируется и выдает видеоизображение на дисплее.

Вопрос: Как установить камеру заднего вида?

Ответ: Установить камеру довольно просто, так как производители предоставляют инструкции по установке этих устройств на автомобиль.

Беспроводные системы отличаются исключительной простотой установки, так как в них нет проводов, проходящих вдоль всего вашего автомобиля от задней его части до приборной панели.

Потребуется просто установить камеру заднего вида, как правило, на заднем номерном знаке вашего автомобиля. Возможно, придется просверлить отверстие в зоне установки, чтобы пропустить через него видео- и силовые кабели камеры.

Затем надо подключить камеру к фонарям заднего хода. Беспроводной передатчик видеосигнала также должен быть подключен.

После завершения монтажа, нужно установить монитор на зеркало заднего вида, приборную панель или лобовое стекло. Монитор поставляется с трансивером, который взаимодействует с беспроводным передатчиком.

Если вы приобрели проводную систему, то вам придется протянуть видеокабель от задней части автомобиля до приборной панели. Возможно, потребуется проявить изобретательность, чтобы спрятать провода. После чего требуется подключить их к монитору.

Вопрос: Могу ли я использовать её в качестве камеры для гоночного автомобиля, чтобы видеть летящие на высокой скорости позади меня другие автомобили?

Ответ: С технической точки зрения, вы можете использовать камеру заднего вида в гоночном автомобиле. Камеры заднего вида устанавливались в некоторых гоночных автомобилях NASCAR с 1983 года, предлагая публике посмотреть на трассу изнутри автомобиля.

К сожалению, от таких показов у зрителей кружилась голова

И хотя с тех пор были внесены значительные улучшения в качество видео, из-за высоких скоростей в гоночном автомобиле возникает множество вибраций, которые также следует принимать во внимание

Эти вибрации делают видеопередачу с камеры заднего вида прерывистой и вызывающей головокружение. А поскольку гонщикам нужно сосредоточиться на том, что находится впереди на гоночном треке, они смотрят в зеркало заднего вида лишь мельком, долю секунды.

Даже если у вас имеется самая совершенная камера заднего вида, вряд ли вы будете пользоваться ей в гоночном автомобиле очень часто.

Вопрос: Могу ли я выключить монитор во время вождения?

Ответ: Камера заднего вида автомобиля автоматически включается при активации фонарей заднего хода.

Некоторые системы камер заднего вида продолжают передавать изображение на дисплей даже во время движения вперед. На мониторе у многих устройств имеется выключатель, позволяющий выключать экран, если он вам действительно не нужен.

Вопрос: Правда ли, что камеры заднего вида совместимы с любым транспортным средством?

Ответ: Современные автомобильные камеры заднего вида можно установить на любой автомобиль, выпущенный до 2014 года.

Начиная с 2018 года, все производители автомобилей должны устанавливать штатные камеры заднего вида на все автомобили, выходящие с конвейера. Если в вашем автомобиле есть фонари заднего хода, вы можете легко установить дополнительно приобретенную вами камеру заднего вида.

Вопрос: Могу ли я подключить камеру к дисплею, который уже встроен в мою машину?

Ответ: Это зависит от того, относится ли используемая вами система к типу plug-and-play или же она требует подключения к электрической системе вашего автомобиля.

Вам нужно проверить, поддерживает ли существующая в вашем автомобиле видеоплатформа видео, поступающее от камеры заднего вида. Возможно, также потребуется определить, нужно ли перепрограммировать камеру, чтобы она распознавалась вашим автомобилем.

Технически, нештатную камеру заднего вида можно подключить к имеющемуся монитору при условии, что эти два устройства совместимы.

Как подключить

Чтобы подключение своими руками питание и кабели для передачи сигналов, требуется проанализировать схему коммутации и отключить батарею от бортовой сети автомашины. Не рекомендуется прокладывать шнуры в салоне поверх ковролина, поскольку существует риск повреждения проводки ногами водителя или пассажиров. Для соединения кабелей рекомендуется использовать штекеры или скрутку (скрученные концы изолируются при помощи поливинилхлоридной ленты или усадочной трубки).

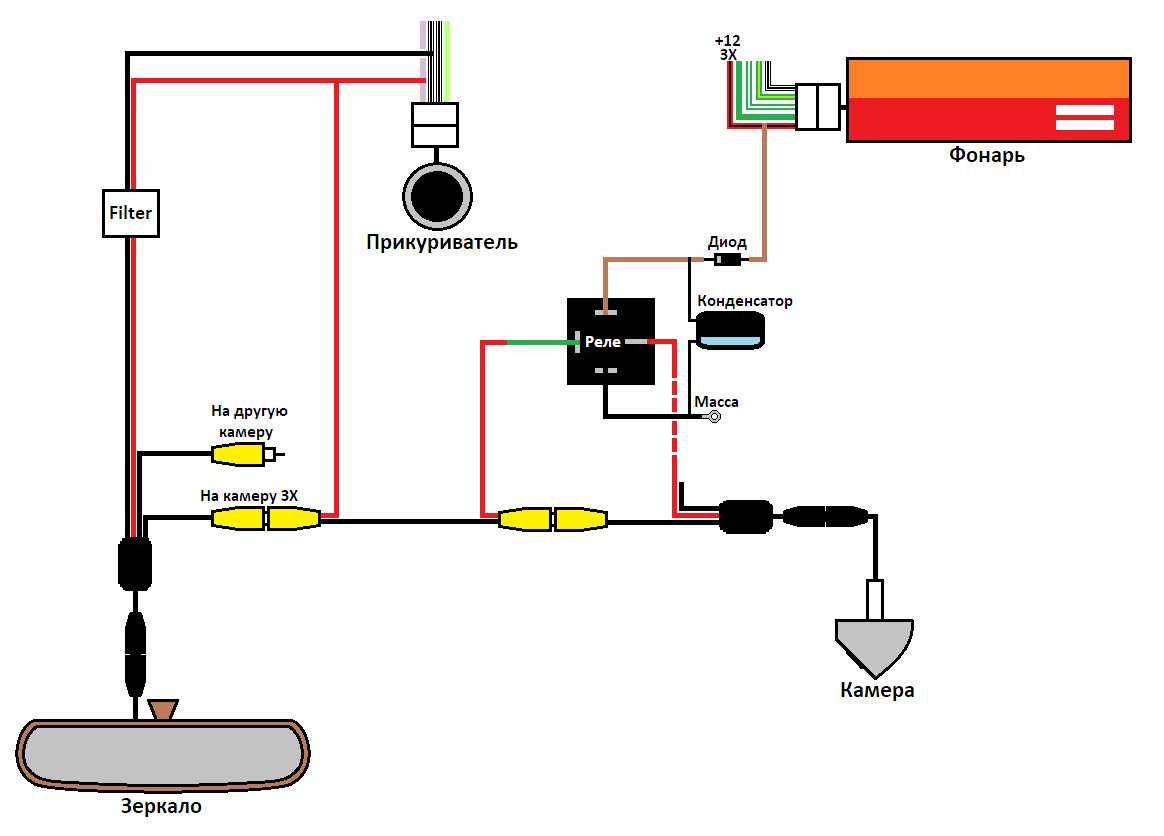

Схема

Стандартная схема подключения состоит из нескольких цепей:

трансляция видеосигнала к магнитоле или отдельному монитору, установленному на панели приборов;
подача питания к видеокамере в момент включения передачи заднего хода;
обеспечение работоспособности светодиодов подсветки.

Подключение питания

Перед подсоединением электрических цепей рекомендуется проверить работу видеокамеры, зацепив напрямую кабели питания к прикуривателю или аккумулятору при работающем моторе. Чтобы правильно подключить камеру к бортовой сети, необходимо вывести провод к блоку предохранителей, расположенному под панелью приборов. Для коммутации выбирается вставка, отвечающая за работу ламп индикации заднего хода. Чтобы уменьшить длину проводки, кабели можно подсоединить к фонарю заднего хода.

При использовании на машине парктроника или парковочного ассистента спереди и сзади питание подается от контроллера управления, расположенного в багажном отсеке.

Вне зависимости от способа коммутации шнур заземления крепится к кузову автомашины в багажном отделении (в конструкции автомобилей предусмотрены специальные болты для подачи отрицательного сигнала питания). Светодиоды подсветки коммутируются параллельно основной цепи питания. Постоянная подача питания к видеокамере запрещается, поскольку устройство выходит из строя.

Проводка кабелей в салоне автомобиля

Чтобы самостоятельно провести кабели внутри салона машины, необходимо:

Демонтировать пластиковые накладки в дверных проемах, открыв доступ к штатной проводке.
Провести кабель от крышки багажника к порогам внутри стоек кузова или под боковыми обшивками багажного отделения.
Вывести шнуры к точкам подключения в панели приборов. Головное мультимедийное устройство выдвигается из монтажной шахты; кабели не должны контактировать с органами управления и препятствовать работе климатической установки.

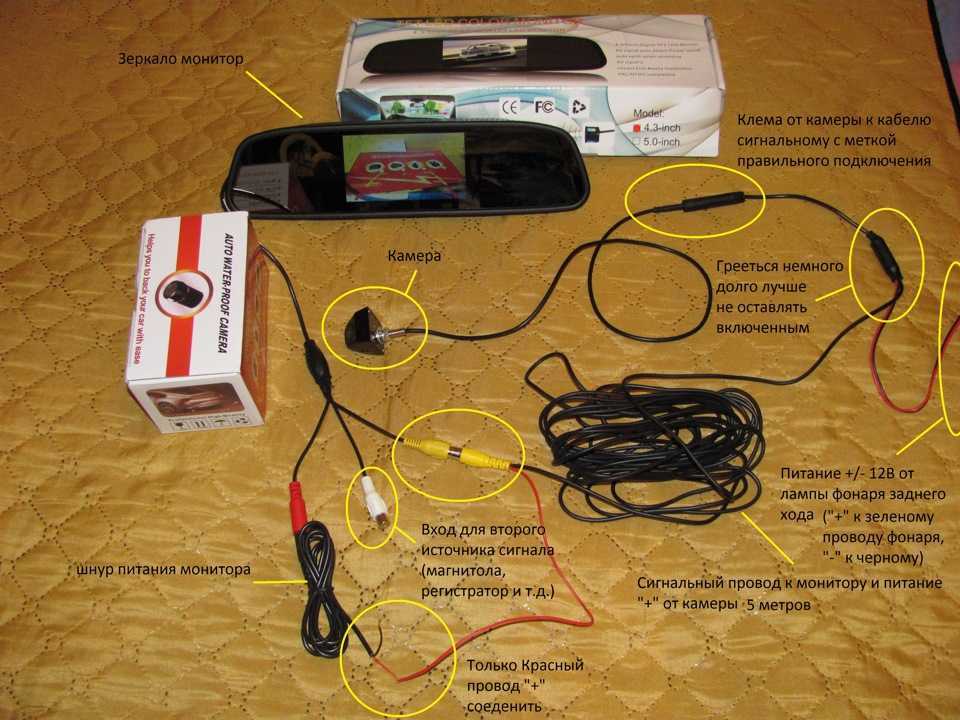

Подключение монитора

Смонтированная камера подключается к отдельному монитору или магнитоле при помощи тюльпанов, которые устанавливаются в предусмотренные конструкцией штекеры. Для питания отдельного экрана необходимо обеспечить подачу питания. Качественно поставленный жидкокристаллический монитор не перекрывает обзор с места водителя и срабатывает при включении передачи заднего хода. При заглушенном моторе и движении передним ходом питание на мониторе отсутствует.

Видеокамера заднего вида и монитор оборудованы штекерами, изготовленными из пластика одинакового цвета. Идентичная цветовая маркировка позволяет корректно определить назначение кабелей. После установки и соединения компонентов производится подсоединение аккумулятора к бортовой сети и тестовый запуск системы обзора.

Если используется беспроводная камера, то к монитору подключается приемник сигналов (устройство требует коммутации к бортовой сети). При использовании подобного оборудования следует учитывать задержку между моментом включения заднего хода и появлением картинки на экране. Временной интервал, составляющий 3-4 секунды, необходим для инициализации и сопряжения передающего блока и приемного устройства.

Последние штрихи

Когда всё собрано и состыковано не нужно спешить и включать питание. Первым делом нужно проверить надёжность всех соединений и провода на наличие повреждений. Для большей надёжности разъёмы можно замотать изолентой.

После того как вы убедились в надёжности всей конструкции, подсоедините снятую ранее клемму и проверьте работу камеры. Только после того, как вы получили картинку с неё и остались довольны результатом, можно приступать к сборке элементов салона.

Проведя все манипуляции, вы поймёте, что установить камеру заднего вида на автомобиль достаточно просто. Результат стоит потраченных усилий и времени. Парковка станет намного проще, и больше не будет забирать у вас столько сил и нервов.

Лучшие цены и условия на покупку новых авто

Кредит 4.5% / Рассрочка / Trade-in / 95% одобрений / Подарки в салоне

Мас Моторс

входит парковочная камера. А на таких автомобилях она будет совершенно не лишней, особенно во время парковки.

Естественным желанием хозяев таких автомобилей является желание исправить данный недостаток. Подключение камеры заднего вида — это процесс, с которым может справиться почти любой автовладелец.

Что же может потребоваться, если вы решили устанавливать камеру самостоятельно? Вам понадобятся следующие предметы: парковочная камера, приобретенная вами заранее; небольшие клеммы или готовые провода с клеммами; специальные клипсы для проводов; отвертка (нож); плоскогубцы; шланг омывателя; тройник для шланга омывателя; мультиметр (тестер); дрель.

Чаще всего установку парковочной камеры производят в штатное отверстие «родного» головного устройства. Поэтому, прежде чем покупать камеру, убедитесь в его наличии. Итак, на вашем автомобиле предусмотрен разъем для парковочных камер, вы сходили в магазин, где приобрели наилучший для вас вариант камеры.

С чего же начать? А начать стоит с того, чтобы, не поленившись, проверить тестером все используемые провода. Вольтметром вы ничего не сожжете, а вот лампочкой — запросто.

Прежде чем разбирать полмашины, внимательно осмотрите саму камеру. Проверка работоспособности каждой камеры может немного разниться. Поэтому для этого лучше всего использовать имеющиеся в широком доступе пошаговые инструкции по проверке камеры конкретной марки. Подключение камеры заднего вида производите только после того, как убедитесь, что сама камера исправна. Далее приведен примерный план действий.

Камера заднего вида: подключение

— Необходимо с задней двери снять обшивку, а также заднюю рамку с фарами. Откручиваются болты для того, чтобы снять с дверной ручки тросик.

— Произведите примерку камеры, после чего высверлите под нее отверстие.

— При желании можно сразу же установить и форсунки омывателя на камеру. Если решили установить и их, то также высверливайте отверстие и под них, а также — отверстие в двери, чтобы протянуть шланг и провода.

— После этого верните на место рамку, но не спешите ее прикручивать, сначала убедитесь, что камера установлена в нужном вам направлении.

— А далее непосредственно произведите само подключение камеры заднего вида. Питание для камеры берется с Наденьте тройник вместо шланга омывателя задней двери. Несколько раз проверьте на наличие протечек и устраните их.

— Сам шланг и провода могут вполне поместиться под обшивкой двери. Далее вам нужно будет многое снять: крепления ремней безопасности, обшивку, резинки. Проложить провод, дотянув его до «головы». Остается все подключить и собрать.

Вот так производится подключение камеры заднего вида. Для получения изображения с парковочной камеры можно использовать замену или установить в салоне дисплей, или выводить получаемое с камеры изображение на экран навигатора. Но подключение камеры заднего вида к навигатору производится немного иначе.

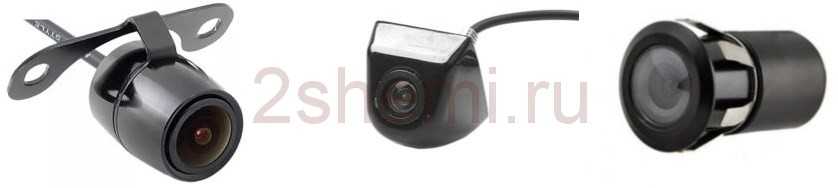

Что учитывают при выборе

Прежде чем определить, куда лучше установить камеру заднего вида на автомобиль, следует обратить внимание на технические характеристики и вариант исполнения корпуса. В зависимости от модели, сигнал поступает на дисплей двухдинового мультимедийного устройства транспортного средства или на экран смартфона.

В зависимости от модели, сигнал поступает на дисплей двухдинового мультимедийного устройства транспортного средства или на экран смартфона.

Необходимо учитывать, что камера будет установлена снаружи автомобиля

Следует обратить внимание на категорию защиты устройства от попадания пыли и влаги. Оптимальной будет модель, где корпус соответствует классу IP65–67

Угол обзора

Камеры заднего вида имеют в комплектации самые разные типы объективы, каждый дает определенный угол обзора, а также степень искажения пространства. К примеру, рыбий глаз фиксирует панораму на 175⁰–180⁰. Недостаток — сильная деформация картинки. Оптимальный вариант — объективы с углом обзора 140⁰-150⁰.

Светочувствительность

Влияет на возможность маневрирования в условиях слабой освещенности. Лучше выбирать устройство, чувствительность которого будет равна 0,01 люкс.

Матрица

На камеры устанавливают такие запчасти типа CMOS и CCD. Первые — более дешевые, но имеют слабое разрешение и плохую детализацию. Второй вид матриц позволяет различать мельчайшие элементы картинки.

Сообщений 4

1 Тема от СинийСеня 2014-09-24 14:43:25 (2014-09-24 14:47:24 отредактировано СинийСеня)

СинийСеня
Новый участник
Неактивен

Сообщений: 6
Спасибо: 0

Тема: Установка сабвуфера или какой бас делаем в Весте?

Мужики привет, пока машина еще не вышла, но уже вовсю думаю об установке сабвуфера в багажник Лады Весты Может кто в ТАЗы уже ставил качественный бас? Присматриваюсь к ним, может кто что посоветует?

Хочу чтобы нормально качало

2 Ответ от Аксел 2016-02-20 16:38:25 (2016-02-20 16:42:35 отредактировано Аксел)

Аксел
Участник
Неактивен

Сообщений: 973
Спасибо: 139

Re: Установка сабвуфера или какой бас делаем в Весте?

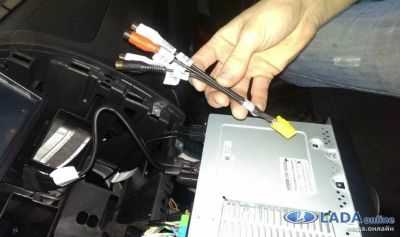

Подключение усилителя и сабвуфера к штатной магнитоле

АвтоВАЗ комплектует современные автомобили Лада (Гранта, Калина, Приора и Веста) штатными кнопочными магнитолами, а в топовых версия (комплектациях Люкс) более современными мультимедийными системами (ММС) с сенсорным экраном. В данной статье расскажем, как подключить усилитель и сабвуфер к штатной магнитоле и ММС автомобилей Лада. Схема подключения внешнего усилителя в автомобиле

Протянуть отдельный +12 В (красный толстый провод) от аккумулятора до усилителя, устанавливая рядом с аккумулятором предохранитель. Протянуть массу (чёрный провод) с кузова на усилитель. Подключить усилитель к сабвуферу и динамикам. Протянуть акустические провода от усилителя к магнитоле, укладывая их отдельно от штатной проводки автомобиля.

На последнем пункте остановимся более детально.

Разъемы штатной магнитолы и ММС Лада Не важно, какая штатная магнитола установлена на вашем автомобиле, кнопочная с каталожным номером 2190-7900010-20, 2190-7900010-40 или ММС с номерами 2190-7900010-00, 2192-7900200 или магнитола Весты. У всех устройств с тыльной стороны одинаковые разъемы ISO и mini-ISO

Усилитель может имеет две группы входов:

линейный вход высокого уровня

Подключение выполняем по любой из схем предложенной ниже.

Подключение усилителя к магнитоле через разъем ISO

Подключаем усилитель через вход высокого уровня к магнитоле (выход на динамики).

анный метод подключения подойдет среднестатистическому пользователю. Меломанов такой способ не устраивает из-за большого количества цепей между магнитолой и усилителем (предварительный усилитель, усилитель магнитолы, делитель напряжения внешнего усилителя, усилитель мощности), которые вносят свои искажения.

Подключение усилителя к магнитоле через разъем mini-ISO

Для реализации этой схемы подключения усилителя потребуется найти разъем mini-ISO, который следует подключить в пустующий слот на тыльной стороне штатной магнитолы автомобилей Лада. Далее рекомендуется использовать высококачественные экранированные провода. Главное преимущество этой схемы подключения — высокое качество звука.

Какие провода идут от камеры заднего вида?

Согласно электрической схеме, провода питания следует однозначно подключать к фонарям заднего хода, видеовыход к монитору, а вот провода подсветки – включение инфракрасных светодиодов – на ваше усмотрение. Дело в том, что при работе инфракрасной подсветки изображение становится черно-белым.

Куда подключается красный провод?

Куда подключать красный провод? Вариант 1 к «+» фонаря заднего входа (но для этого прийдется тянуть еще один провод параллельно видеокабелю через весь салон); Вариант 2 — к проводу REVERSE магнитолы (читал другие темы по подключению).

Что означают линии на камере заднего вида?

Кроме полос, обозначающих траекторию движения колес, есть еще полосы перпендикулярные — ими обозначается расстояние до корпуса авто или до заднего бампера. Чем дальше полоса от корпуса машины, тем она зеленее. Самая близка полоса — красная. Заход предмета в нее обозначает столкновение.

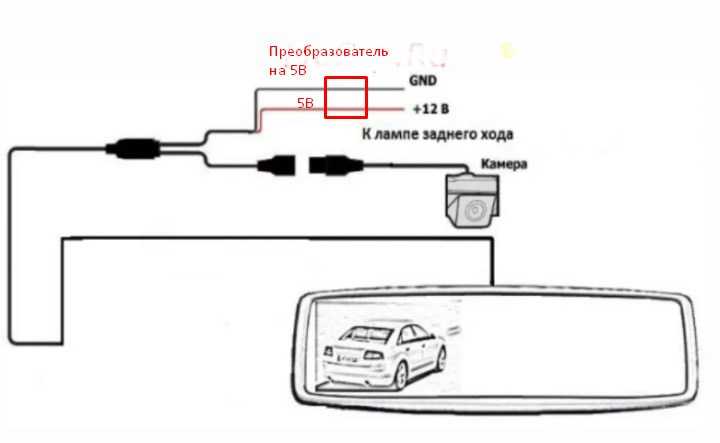

Какое питание на камеру заднего вида?

У камеры рабочее напряжение от 5 до 30 В, максимальный ток 90 мА (~0,1 А), работает от 3,3 В — в пластиковой бобышке на проводе перед разъемом провода от камеры стоит стабилизатор. Он ощутимо греется, поэтому желательно его питать только в момент включения монитора магнитолы.

Какого цвета провод на задний ход?

Провод заднего хода видно сразу прямо на фишке для лампы заднего хода, масса это чернобелый.

Что будет если неправильно подключить камеру заднего вида?

Рябит камера заднего вида. К распространённым проблемам при неправильной установке гаджета относится появление ряби на экране. Изображение может сильно рябить или стать мутным, устройство может неправильно работать, определять разметку и расстояния. Причина связана с сильной вибрацией деталей при включенном двигателе.

Для чего нужен красный кабель?

Стандартные цвета корпусов соединителей: жёлтый — для видеосигнала, белый — для монофонического сигнала или левого канала стереофонического двухканального аудиосигнала, красный — для правого канала стереофонического двухканального аудиосигнала.

Для чего красный провод?

Гибкий провод в изоляции предназначен для выполнения монтажных работ в радиоэлектронике.

Для чего красный кабель?

В цепях постоянного тока плюс обозначают красным, минус – черным. Иногда минус обозначают синим цветом, но в системах с двухполярным питанием (плюс, минус, ноль), провод нуля обязательно должен быть синим.

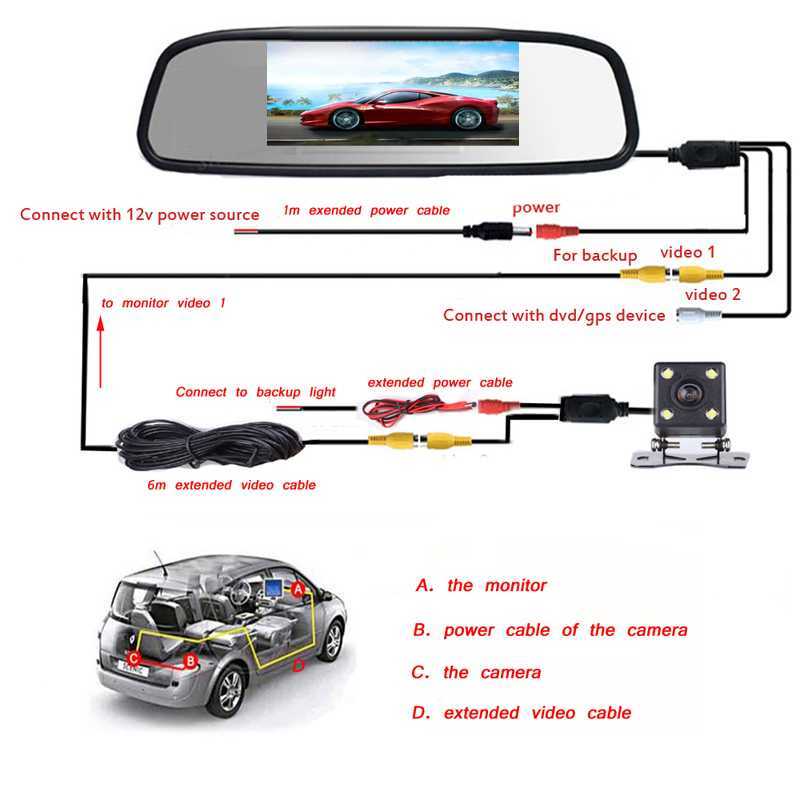

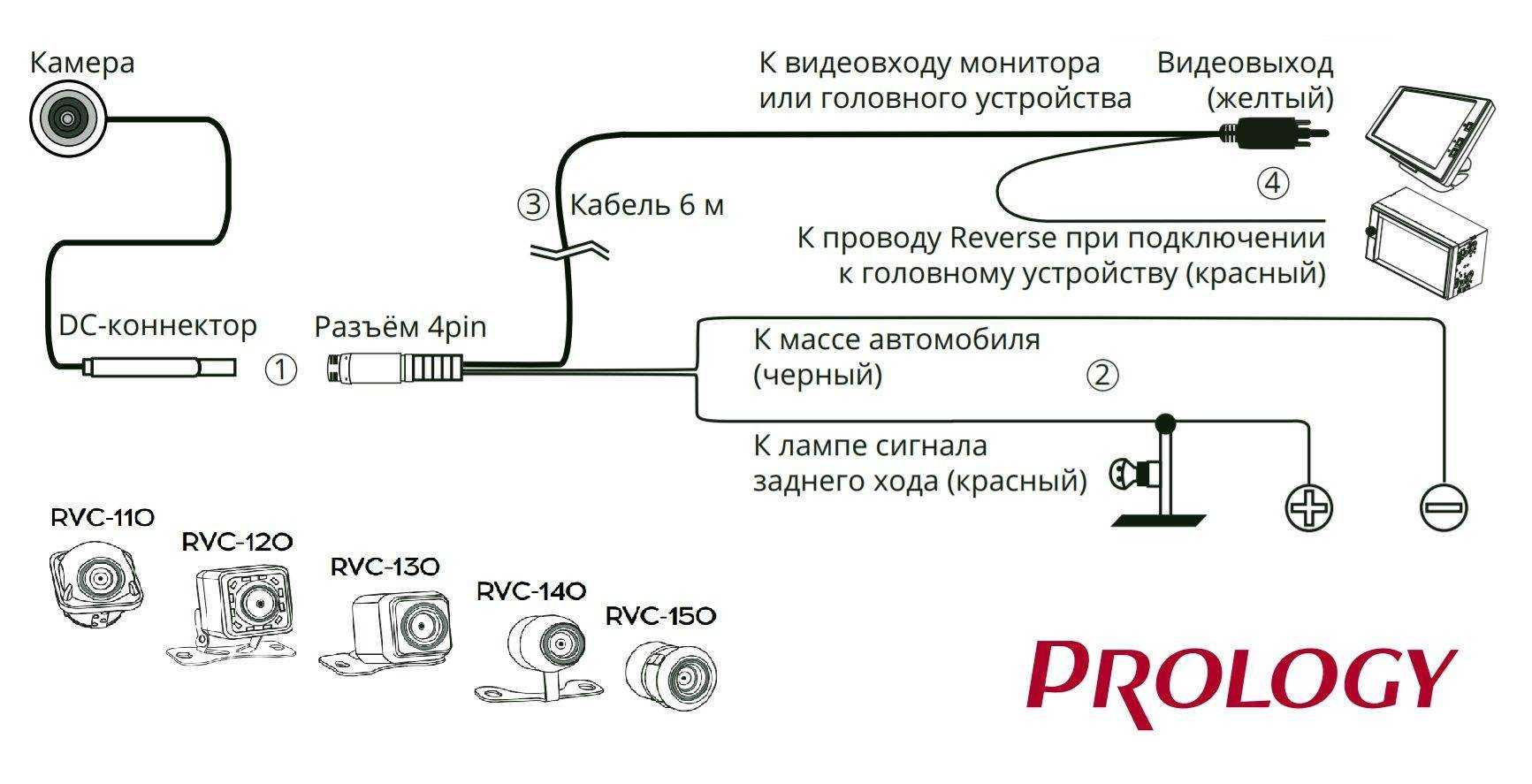

Как правильно подключить камеру заднего вида?

Видеокабель (желтый наконечник RCA) подключается к видеовыходу камеры.
Питание камеры (двойной – черный/красный провод) должно происходить от проводов фонарей заднего хода 12 вольт.
Красный отросток от видеокабеля также подключается к положительному (красному проводу) питания камеры.

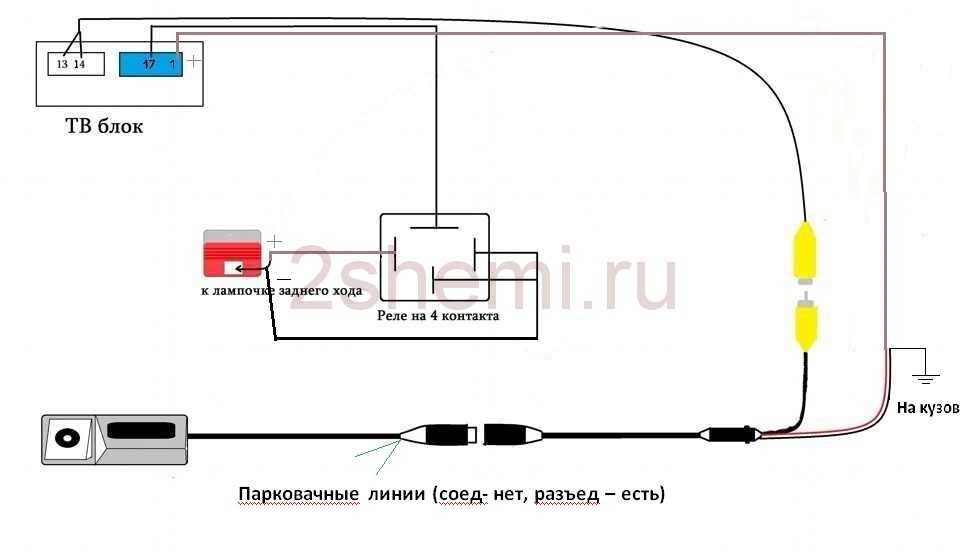

Как убрать парковочные полосы с камеры?

Подключить универсальную автомобильную камеру к 12В питанию и убедиться, что камера показывает зеркальное отображение, а разметка включена.
Отключить камеру от питания.
Перерезать провода, отвечающие за зеркальность и разметку.

Почему перегорает камера заднего вида?

Самая распространенная проблема – это отсутствие на камере блочка, понижающего напряжение. Его отрезают, чтобы было легче провести проводку, и на место не ставят. Таким образом, на камеру подаётся напряжение большее, чем должно быть (12 Вольт вместо 5 Вольт), и камера перегорает.

Можно ли подключить камеру заднего вида к телефону?

Планшет или телефон можно подключить к проводным или беспроводным видеокамерам заднего вида с модулем Wi-Fi. Современные модели оснащены встроенной точкой доступа, что даёт возможность без проблем подключить технику к другим устройствам.

Какое питание нужно для камеры видеонаблюдения?

Наиболее часто применяется питание по технологии PoE (Power over Ethernet) т. е. питание по кабелю Ethernet. Напряжение поступает от одного РоЕ коммутатора на несколько видеокамер.

Какие провода нужны для подключения камеры?

Коаксиальный кабель. Используется для подключения аналоговых камер и представляет из себя медную жилу в толстом слое пенистого диэлектрика, покрытую экранирующей защитной оболочкой. Чаще всего используют отечественные марки РК-75-2-13, РК-75-4-12 или их импортные заменители – RG-59, RG-6, RG-11.

Какой кабель используется для подключения камер видеонаблюдения?

Кабель для подключения видеокамеры Аналоговые камеры чаще всего подключаются коаксиальным радиочастотным кабелем с медной (или хотя бы омедненной) центральной жилой и медной оплеткой. Наиболее распространенным является кабель РК или его зарубежный аналог RG с волновым сопротивлением около 75 Ом.

Замена камеры заднего вида — инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

1. Снимаем камеру.

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
Оплётку от штатного к оплётке от разрезанного новой камеры
Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

Проверка подключения

После подключения не спешите ставить на место плафон или закрывать крышку блока предохранителей. Убедитесь, что оголенные провода отсутствуют, все подключения сделаны правильно и надежно. Выключите зажигание, установите на место клеммы аккумулятора. Поверните ключ, проверьте, что все системы работают штатно, регистратор включается. Выключите зажигание и установите на место все снятые элементы. Следите, чтобы провод регистратора не попал под саморез. Регистратор подключен.
