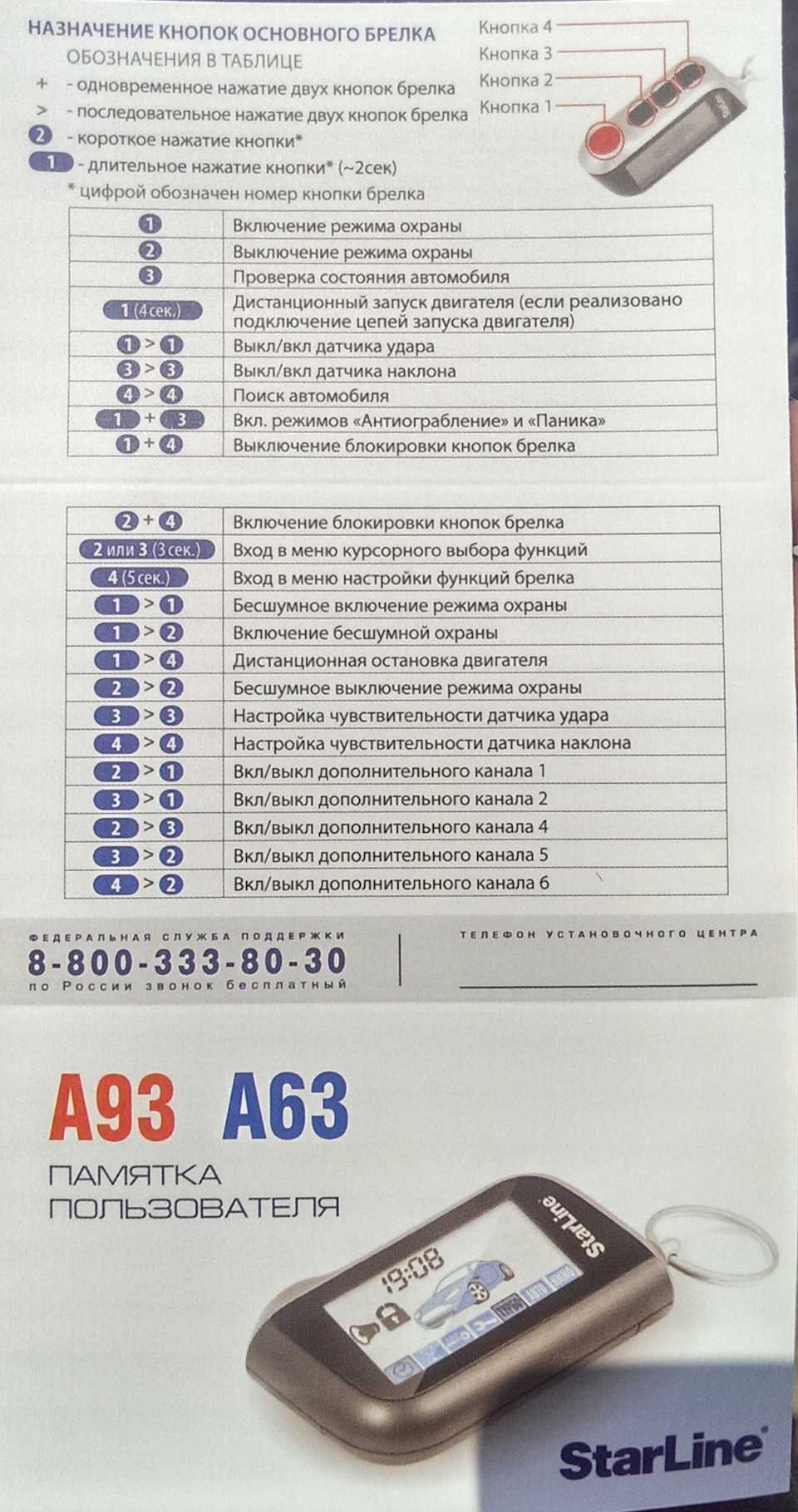

Основные функции кнопок брелка сигнализации Старлайн
Рассмотрим функционал брелка управления на примере популярной автосигнализации StarLine A63/A93. Всего на брелке имеется 4 клавиши, они условно пронумерованы слева-направо (если держать брелок дисплеем к лицу).
Первая кнопка брелка Starline:
- Короткое нажатие — активация режима охраны (постановка на сигнализацию);
- Двойное кратковременное нажатие — включает датчик удара первой зоны (передняя часть автомобиля), при повторном нажатии осуществляется переход во вторую зону (задняя часть авто).
- Короткое нажатие — снятие с охраны;
- Нажатие кнопки 2 на 3 секунды — переход в режим курсорного выбора функций.
- Короткое нажатие — запрос о текущем состоянии автомобиля (на монитор пульта выводится заряд батареи и температура внутри салона);
- Двойное быстрое нажатие включает датчик наклона;
- Нажатие третьей кнопки и удержание в течение 2 секунд + короткое — настройка чувствительности датчика удара первой зоны. При повторном нажатии данной комбинации мы попадаем во вторую зону датчика удара, в которой также можно настроить чувствительность (кнопками 2 и 3).
- Двойное короткое нажатие — поиск автомобиля, одновременно на дисплей выводится температура двигателя;
- Нажатие кнопки 4 на 5 секунд — переход в меню программирования брелка (настройка времени, будильника, настройка громкости звуковых сигналов брелка и т.п.).
Основные комбинации клавиш:
- Продолжительное нажатие первой кнопки + кратковременное нажатие второй — постановка на режим бесшумной охраны;
- Одновременное нажатие первой и третьей клавиши на пульте включает режим «антиограбление»;
- Короткое одновременное нажатие второй и четвертой клавиши блокирует все кнопки брелка (снять блокировку можно нажатием 1-й и 4-й кнопки).
Остальные комбинации нажатия кнопок Старлайн используются в зависимости от способа подключения, индивидуальных настроек и установленных дополнительных модулей.
ВИДЕО ОБЗОР » alt=»»>
Комплектация поставки сигнализации Starline A93
Комплект поставки Starline a93
- Краткая инструкция по эксплуатации;
- Гарантийный талон;
- Памятка;
- Основной брелок управления с обратной связью и ЖК дисплеем;
- Центральный процессорный блок;
- Элемент питания основного брелка (ААА);
- Дополнительное реле вместе с колодкой;
- Дополнительный брелок;
- Силовой модуль;
- Модуль обхода штатного иммобилайзера*;сирена*; — силовой кабель питания и управления световыми сигналами;
- Модуль приемопередатчика (трансивер)
- Кабель подключения силового модуля и датчика температуры двигателя к блоку автосигнализации;
- Кабель подключения 2CAN интерфейса;
- Кабель центрального замка с 6-контактным разъемом;
- Кабель с 6-контактным разъемом для подключения входов автосигнализации;
- Основной кабель с 10-контактным разъемом;
- Кабель подключения приемопередатчика;
- Светодиод индикации состояния сигнализации;
- Провод для подключения концевого выключателя капота;
- Сервисная кнопка;
- Датчик температуры двигателя;
- Переходник для подключения дополнительных датчиков;
- Концевой выключатель капота, 2 самореза, клемма для подключения массы, диоды 1N4007
Видео обзор комплектации:
Как настроить датчик наклона
Датчик наклона Старлайн А93 имеет те же границы чувствительности: минимальное – 01, максимальное – 14. По заводским параметрам она установлена на уровень 10.
Настройка датчика наклона Старлайн А93 выполняется по тому же принципу. Разница заключается лишь в некоторых кнопках, а также в том, что здесь нет двух уровней. Инструкция по настройке:
- При выключенном зажигании и охранном режиме последовательно нажать кнопку 4.
- Нажимая клавиши 2 и 3, задать нужное значение чувствительности.
- Выйти из режима, вновь последовательно нажав клавишу 4. Или просто ничего не делать 15 с, и выход осуществится самостоятельно.
Что значат кнопки брелка сигнализации Шерхан
Рассмотрим назначение кнопок на брелке Шерхан сигнализаций семейства Magicar. Как и в случае с сигнализацией Старлайн, здесь также предусмотрено два вида нажатия: короткое и длительное.
Короткое нажатие — включение/выключение режима сигнализации, снятие с режима тревоги.
- Короткое нажатие — снятие авто с сигнализации;
- Длинное нажатие — автозапуск двигателя. Чтобы заглушить мотор, достаточно повторить длительное нажатие.
Длительное нажатие — открытие багажника.
- Короткое нажатие — вывод на экран брелка информации о текущем состоянии охранного комплекса и автомобиля (заряд батареи, уровень топлива, температура внутри салона и т.д.);
- Продолжительное 2-секундное нажатие — включение режима «Паника».
- Одновременное нажатие кнопок первой и второй — включается/выключается сирена сигнализации;
- Одновременное продолжительное нажатие кнопок 1 и 2 — вход в меню программирования;
- Удержание клавиш 1 и 3 включает/выключает режим «valet» (полное снятие всех охранных функций системы);
- Кнопка 2 и 3 одновременно на 3 секунды — выход в меню настроек времени и таймера.
Ошибка SIA
Эта индикация может прочитана как 51A или SIR, на самом же деле это сокращение от Slave. Ошибка SlA указывает на то, что в StarLine активирован SUPER SLAVE-режим, но происходят проблемы при поиске брелока-метки (например, в нем садится батарейка). Если смена батарейки не помогает – обратитесь в сертифицированный установочный центр за помощью (возможны проблемы в работе CAN-модуля) либо отключите SUPER SLAVE. Для этого (на примере StarLine A94):
- Отключите питание автосигнализации (удобнее это делать с помощником, который будет снимать клемму аккумулятора).
- Зажмите сервисную кнопку и подайте питание на сигнализацию.
- Когда закончатся сигналы сирены, отпустите кнопку.
- Четыре раза нажмите сервисную кнопку (вход в меню дополнительных функций CAN-модуля).
- После звуковых сигналов нажмите кнопку 1 раз (выбор режима SUPER SLAVE).
- Нажмите кнопку дважды (SUPER SLAVE отключен).
- Включите зажигание, чтобы сохранить настройку.
Ещё кое-что полезное для Вас:

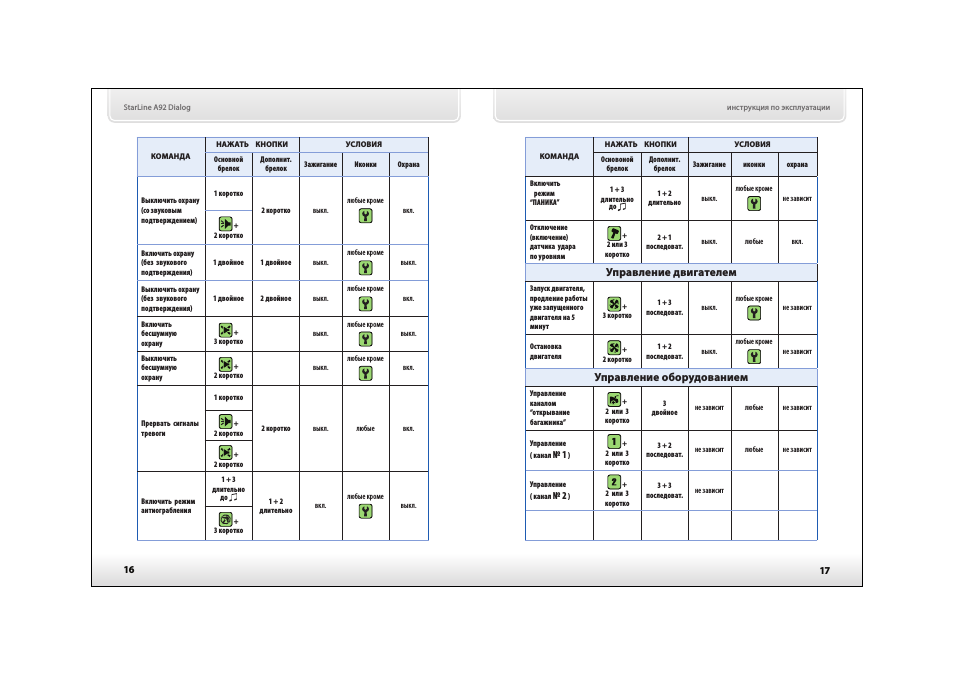

Управление сигнализацией Starline A91 с помощью брелоков
СтарЛайн А91 воплощает в реальность заложенный функционал как автоматически, так и с использованием для управления комплексом штатных брелоков. Отдельные параметры и потенциал устройства может меняться в результате перепрограммирования пользовательских настроек, исходя из потребностей владельца.
В комплект автосигнализации входит основной брелок с жидкокристаллическим дисплеем и тремя клавишами управления и запасной с двумя кнопками управления без монитора.
Выполняя команды управления, поступающие с любого из брелоков, устройство отправляет информацию на пейджер с монитором, на котором в графическом режиме отображается состояние охраняемого объекта, степень его безопасности, попытки несанкционированного проникновения внутрь машины.

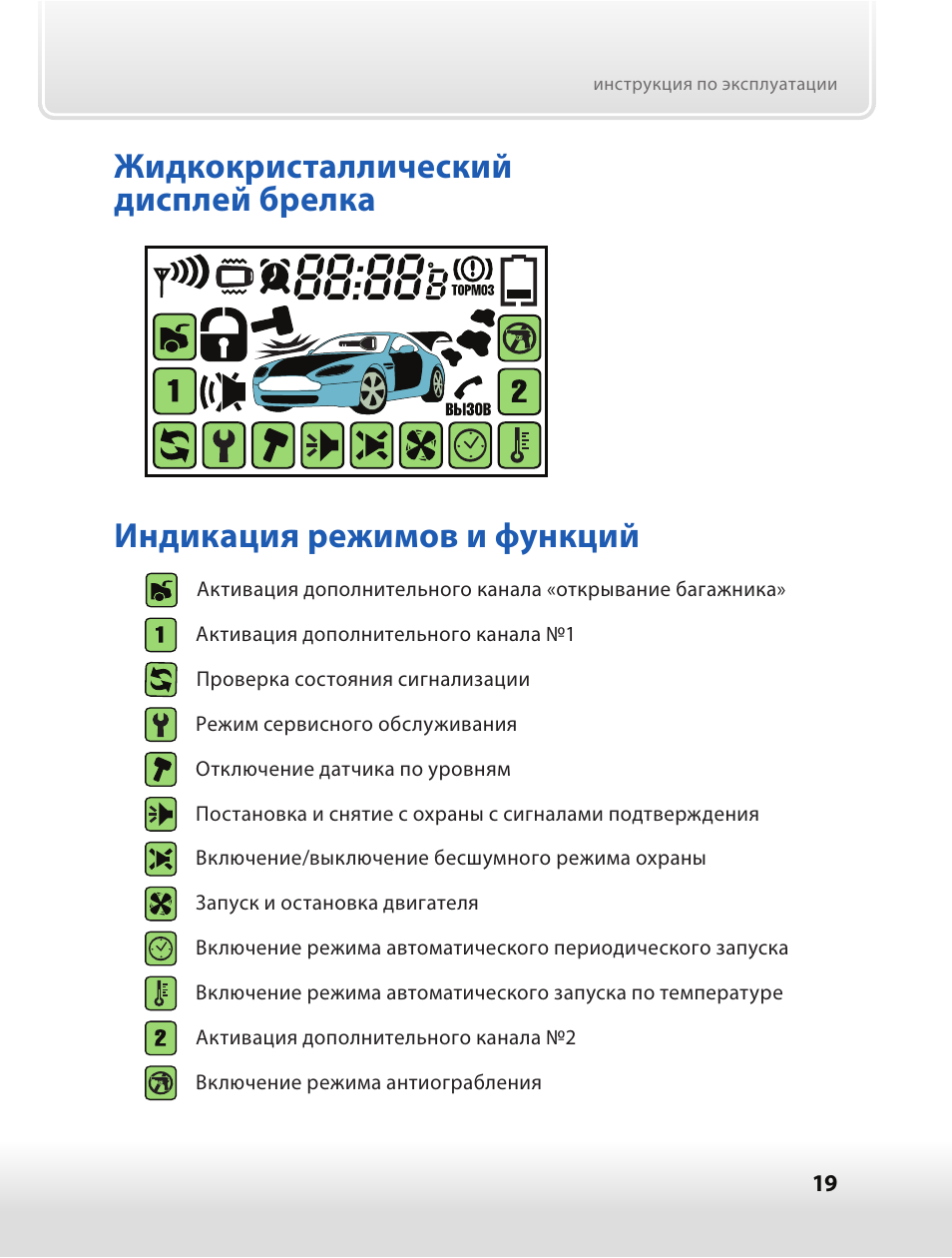

В брелоке, оборудованном дисплеем, реализована оригинальная методика выбора отдельных способов изменения параметров. На экране расположены пиктограммы состояний. Переводя курсор нажатием соответствующей управляющей клавиши, пользователь имеет возможность переключения режимов установок по различным параметрам.
Премиальное значение имеет брелок с монитором и обратной связью и диалоговой авторизацией доступа к объекту, гарантирующий невозможность перехвата сигнала для использования в неблаговидных целях хищения чужого имущества.
Второй брелок имеет назначение дублирующего, хотя по способу приемо-передачи данных он полностью соответствует характеристикам основного. Отсутствие возможности получения на монитор графических оповещений, оставляет ему ограниченный перечень функций. Брелок без монитора используется исключительно для переключения рабочих режимов сигналки.
Назначение сенсоров основного брелока согласно инструкции по эксплуатации starline a91:
- Вывод на экран состояния охранного комплекса и уровня температуры внутри салона машины (однократно);
- Активация поиска и информация по уровню температуры охлаждающей жидкости двигателя (дважды);
- Включение дополнительной линии связи № 3 (последовательно);
- Включение курсора для выбора необходимого режима настройки комплекса или управления состояниями работы охранной системы (продолжительное нажатие);
- Активация режима установки корректного времени на дисплее пейджера, времени настройки будильника, таймера.
Что значат кнопки брелка сигнализации Шерхан
Рассмотрим назначение кнопок на брелке Шерхан сигнализаций семейства Magicar. Как и в случае с сигнализацией Старлайн, здесь также предусмотрено два вида нажатия: короткое и длительное.
Кнопка I:
Короткое нажатие — включение/выключение режима сигнализации, снятие с режима тревоги.
Кнопка II:
- Короткое нажатие — снятие авто с сигнализации;
- Длинное нажатие — автозапуск двигателя. Чтобы заглушить мотор, достаточно повторить длительное нажатие.
Кнопка III:
Длительное нажатие — открытие багажника.
Кнопка IV:
- Короткое нажатие — вывод на экран брелка информации о текущем состоянии охранного комплекса и автомобиля (заряд батареи, уровень топлива, температура внутри салона и т.д.);
- Продолжительное 2-секундное нажатие — включение режима «Паника».
Комбинации клавиш:
- Одновременное нажатие кнопок первой и второй — включается/выключается сирена сигнализации;
- Одновременное продолжительное нажатие кнопок 1 и 2 — вход в меню программирования;
- Удержание клавиш 1 и 3 включает/выключает режим «valet» (полное снятие всех охранных функций системы);
- Кнопка 2 и 3 одновременно на 3 секунды — выход в меню настроек времени и таймера.
Ошибка OC7
С этой ошибкой StarLine при работе автозапуска приходится сталкиваться многим. Эта индикация означает, что сигнализация исчерпала все попытки запуска мотора, но он так и не завелся. На самом деле «шифр» OС7 (или, как иногда кажется, 007) – это попытка на сегментном экране показать надпись «ОСТановка». Причин же для возникновения ошибки может быть много.
Во-первых, может некорректно работать само определение работы двигателя. В этом случае Старлайн, выполнив подготовку к старту и прокрутив мотор стартером, запустит его, но, не определив факт запуска, автоматически отключит зажигание. В зависимости от того, как настроена сигнализация, это связано с:
- Контроль по CAN. Некорректно работает сам модуль (необходима перепрошивка) – сигнализация не может считать с шины число оборотов двигателя.
- Контроль по тахосигналу: сигнализация либо не получает импульсы, либо на холостом ходу их амплитуда или длительность недостаточна, чтобы сигнализация «увидела» обороты. Эта проблема возникает, если аналоговый вход тахосигнала подключен к форсунке мотора. Часто на холостом ходу длительность впрыска так мала, что сигнализация неспособна зарегистрировать отдельные импульсы. При этом, стоит слегка поднять обороты, как распознавание работы двигателя работает корректно. В этом случае стоит переподключить тахометрический вход сигнализации на управляющий провод катушек зажигания, либо изменить способ контроля за оборотами в настройках сигнализации.
- Контроль по работе генератора (вход подключен к контрольной лампе) – при неисправности реле-регулятора сигнализация не распознает запуск мотора.
- Контроль по напряжению. Недостаточно напряжение на выходе генератора при работе на холостом ходу, либо проблемы с подключением сигнализации. Например, если ее питание подключено через некачественную скрутку, то падение напряжения на ней будет ощутимым, и при запуске мотора сигнализация не зарегистрирует повышение напряжения питания выше порога, при котором мотор считается работающим.
Если Вы не знаете, как настроен контроль работы двигателя, проверьте это в меню настроек автозапуска. Как войти в меню на примере StarLine A93, мы уже писали ранее, для других сигнализаций сверьтесь с инструкцией.
Во-вторых, автозапуск может не сработать и из-за проблем с обходчиком штатного иммобилайзера. Если Вы используете современную автосигнализацию с бесключевым обходчиком, стоит обратиться к сертифицированным установщикам. В более старых моделях, где используется обычный обходчик, проверьте его работу и самостоятельно:
- Извлеките обходчик, не отключая от него разъемы.
- Достаньте из обходчика ключ или чип иммобилайзера, если при установке сигнализации чип из ключа извлекался.
- Выполните штатно процедуру подготовки к автозапуску, откройте и закройте водительскую дверь, поставьте автомобиль на охрану.
- Приложив извлеченный ключ или чип к личинке замка зажигания, подайте команду на автозапуск. Если мотор не запустился – то штатный иммобилайзер не распознает этот ключ, обратитесь к диагносту.
В противном случае, вооружившись светодиодным пробником, проверьте следующее:
- Есть ли постоянное питание на красном проводе разъема обходчика?
- Приходит ли импульс «массы» на черный провод при попытке автозапуска?
Если проблемы с управлением обходчиком не обнаружены, снимите облицовку рулевой колонки, проверьте крепление антенны обходчика к считывателю на замке зажигания.
Проблемы с запуском бывают и при исправном обходчике, если управление им настроено неправильно. Для надежности установите в настройках сигнализации постоянное включение обходчика во время работы сигнализации (см. статью о настройке автозапуска).
В-третьих, мотор может действительно не запускаться: если настроен контроль за оборотами не по CAN-шине или по тахометрическому сигналу, то прокрутка стартера происходит лишь в течение времени, заданного в настройках сигнализации. Зимой этого времени может не хватить.
Важные функции сигнализации Старлайн А93
Какие зоны охраняет Starline A93:
- Все открывающиеся детали: двери, капот, багажник, стояночный тормоз, педаль тормоза, контроль, через концевики
- Кузов, реакция на вибрацию, двухуровневый датчик удара, датчик наклона
- Зажигание, контроль через вход в цепь зажигания
- Двигатель — реле блокировки, кодовое реле StarLine R3 (опция)
- Внутреннее пространство салона — дополнительный датчик (опция)
Противоугонные опции устройства:
- Режим охраны со звуковыми и световыми сигналами тревоги
- Подача сигналов оповещения о тревоге на брелок с ЖК дисплеем
- Бесшумное включение/выключение режима охраны
- Режим бесшумной охраны
- Режим охраны с работающим двигателем
- Включение/выключение охраны без использования брелка
- Автоматический возврат в режим охраны при случайном выключении
- Автоматическое включение режима охраны
- Режим иммобилайзера
- Режим антиограбления
- Режим «паника»
- Программируемый персональный код экстренного выключения режима охраны
- Блокировка двигателя и её сохранение при демонтаже автосигнализации
- Программируемое 2-шаговое выключение блокировки двигателя
Функции самодиагностики и определения неисправности:
- Индикация причин срабатывания по 11 зонам
- Сигнализация неисправной зоны при включении охраны
- Автоматический контроль состояния охранных датчиков с отключением неисправных и сообщением об их неисправности
- Индикация факта срабатывания звуковыми сигналами
- Индикация автосигнализации светодиодом и на дисплее брелка
- Светодиодная индикация исправности концевиков
Какими сервисными функциями обладает эта модель:
- Активации датчиков до выключения света салона и обход зоны дверей
- Выключения охраны, регулировка громкости сигналов
- Удаленное отключение датчика удара и наклона в режиме охраны
- Удаленное управление Ц/З (центральным замком)
- Управление центральным замком от замка зажигания
- Двух шаговое открывание замков
- Двух импульсное закрывание замков дверей
- Шесть каналов управления доп оборудованием
- Контроль напряжения аккумулятора автомобиля
- Определение температуры в салоне и снаружи автомобиля
- Поиск из автомобиля
- Световая сигнализация открытых дверей
- Режим турбо таймера
- Удаленное программирование функций и брелков
- Сервисный режим
- Управление светом салона автомобиля
- Вызов из автомобиля
- Страховка от случайного нажатия кнопок брелка
- Прописание новых брелков и удаление утерянных из памяти системы
- Настройка времени, будильника, таймера
- Контроль зарядки основного брелка
- Возможность совместной работы с GSM модулями StarLine M20, M30 и StarLine M21, M31 (управление автосигнализацией и контроль её состояния по GSM каналу
- Дистанционный и автоматический запуск, продление, остановка двигателя
- Дистанционный запуск двигателя в автомобилях с кнопкой «старт-стоп»
- Работа с любым двигателем: бензин/дизель
- Выбор трансмиссии: ручная или автоматическая
- Контроль работы двигателя по сигналам таходатчика, генератора или напряжению сети
- Защита от передержки стартера при запуске двигателя
- Понимании оставшегося времени работы двигателя на брелке
Что означают кнопки на брелке сигнализации Старлайн и Шерхан
Одним из основных элементов управления современной двусторонней охранной системы является брелок — компактное устройство, оснащенное миниатюрным дисплеем, антенной для передачи данных и кнопками управления.
Автосигнализация выполняет запрограммированные в нее функции автоматически или по зашифрованным командам, поданным с брелка посредством нажатия соответствующих кнопок.
Количество кнопок может различаться в зависимости от марки и модели автосигнализации. Как правило, их 3 или 4, однако некоторые кнопки выполняют сразу несколько функций (определяется продолжительностью нажатия).
К тому же есть комбинации из двух клавиш, что расширяет функционал устройства.
Часть предусмотренных производителем функций и некоторые предустановки современной автомобильной охранной системы могут меняться путем управления настройками и перепрошивки (перепрограммирования).
О том, что означают кнопки на брелке автосигнализации разных производителей и какие функции выполняют, расскажем в данном обзоре.
Защита личного транспорта в любой ситуации со StarLine
Приведенный список команд является наглядной демонстрацией того факта, что управление охранными системами СтарЛайн возможно даже в усложненных для сотового покрытия условиях. Однако данная выборка ограничена самыми востребованными примерами для ознакомления, а весь перечень находится в инструкции устройств, прилагаемой также на сайте.
Всем привет, подскажите кто может!Уже вторые сутки срабатывает первый уровень датчика удара, срабатывает в разное время. На брелке надпись SH-1 и молоток. До этого времени такой проблемы не было, возле машины точно никто не ходит. Пока писал эти строки датчик сработал 2 раза, до этого машина стояла часа четыре и все было тихо.Что делать?
Настройка автозапуска сигнализации Starline A93
Заводим автомобиль:
- Перевести ручку КПП в положение нейтраль/parking (выключить все передачи);
- Выключить зажигание и вытащить из него ключ (двигатель должен быть включенный);
- Активировать стояночный тормоз (на механике)
- Плотно захлопнуть все двери, а также капот и крышку багажника;
Если пропущен какой-то этап, удаленный запуск невозможен. Но при правильной подготовке машины (мотор заглушен самой сигнализацией), ее можно завести с пульта разными вариантами.
Нажмите и удерживайте кнопку 1 (до появления двух мелодичных сигналов), затем отпустите кнопку
Периодический запуск двигателя с брелока:
Особенно эта функция актуальна в зимнее время, когда требуется периодический прогрев двигателя. Брелок starline a93 может автоматически запускать двигатель для прогрева (через 2, 3, 4, 24 часа).
Как настроить автозапуск по времени
Сигнализация «Старлайн А93» позволяет производить регулярный запуск двигателя автомобиля через равные промежутки времени. Период запуска может быть задан в интервале от 2 часов до 24 часов с минимальным шагом в 2 часа.
Чтобы активировать режим, необходимо:
- установить курсор брелка на иконку с изображением песочных часов и коротко нажать на кнопку №1 – автомобиль отреагирует одним световым сигналом, а брелок – одним мелодичным звуком;
- на дисплее брелка 4 секунды будет высвечиваться текущее значение периода автозапуска двигателя автомобиля (к примеру, «4Н» означает, что двигатель будет запускаться через каждые 4 часа).
Чтобы изменить период автозапуска двигателя, нужно легко нажимать на кнопку №1 до тех пор, пока на дисплее не высветится нужное значение. Каждое нажатие на кнопку №1 увеличивает период автоматического запуска на 2 часа.
После того, как на дисплее высветится нужное значение периода автозапуска, нажимают на кнопку №1 и удерживают ее до мелодичной трели, либо дожидаются автоматического сохранения выбранного периода автозапуска, которое произойдет через 4 секунды после выбора нужного параметра. При этом на брелке прозвучит два коротких мелодичных сигнала, а на его дисплее начнет высвечиваться иконка с изображением песочных часов. Через несколько секунд после установки выбранных параметров двигатель будет автоматически запущен и прогрет.
Активируем режим автозапуска по температуре
Эта функция отслеживает температуру воздуха на улице и при необходимости запускает двигатель автомобиля для прогрева. Температура запуска устанавливается в границах от -3 о С до -27 о С, минимальный шаг составляет 3 о С. Минимальный промежуток времени между повторными запусками (без учета времени, затраченного на прогрев двигателя) составляет 60 минут. После того, как пользователь активирует функцию запуска двигателя по температуре, количество температурных запусков не ограничивается.
Для включения режима автозапуска двигателя по температуре выполняют следующие действия:
- жмут на иконку с изображением ключа и на кнопку №1 – автомобиль реагирует одним световым сигналом, а брелок однократно издает мелодичную трель;
- в течение следующих 4 сек. на дисплее брелка отображается текущее значение температуры запуска;
- чтобы изменить значение температуры, нужно надавливать на кнопку №1 (1 нажатие = 3 о С);
- после выбора нужных температурных параметров удерживают кнопку №1 до звукового сигнала, либо дожидаются автоматического сохранения, которое происходит через 4 секунды.
Если функция автозапуска двигателя по температуре успешно активирована, то брелок издает два коротких мелодичных сигнала, а иконка с изображением ключа на дисплее брелка становится активной.
Автозапуск по будильнику
При активации данной функции двигатель автомобиля будет автоматически запущен в заданное время. Для активации функции осуществляют следующие действия:
- курсор брелка подводят к иконке с изображением часов и коротко нажимают на кнопку №1, после чего автомобиль издает один световой сигнал, а брелок – один мелодичный звук;
- на дисплее брелка высвечивается время, спустя которое двигатель автоматически запустится по будильнику;
- через 5 сек. на брелке возобновляется индикация текущего времени.
Функция автозапуска двигателя по будильнику активируется на один цикл запуска. О том, что режим успешно включен, свидетельствуют активные иконки с изображением часов и колокольчика на дисплее брелка.
