Почему не горят габариты на форд фокус • первая модель

Основные причины

Практически все проблемы, имеющие отношение к автомобильной электрике, решаются примерно одним путем. Нужно искать потенциальную или вероятную причину неисправностей в самом проблемном объекте, либо разбираться в системе, отвечающей за подачу питания.

Точно так же обстоят дела с устройствами, которые называются стоп-сигналом. Если они перестали работать, тогда следует искать причину в одном из следующих пунктов:

• Возникли проблемы с плавкими предохранителем. Он окислился или полностью вышел из строя;
• Есть неисправности в самих лампах или одной лампе, в зависимости от того, сколько стопов не работает;
• Причина кроется в механизме, ответственном за включение предупредительного сигнала при нажатии тормоза;
• В гнезде, куда устанавливается лампочка стопа, окислились контакты;
• Появились более серьезные проблемы, связанные с повреждением проводки.

Опираясь на озвученные причины, почему могут перестать работать стопы, можно сделать вполне объективный вывод. Действительно серьезная неисправность касается лишь износа или повреждения электропроводки. Решать такую задачу своими руками не всегда правильно.

Когда отказывают задние стопы (левый и правый), либо дополнительный центральный повторитель стоп-сигнала, не спешите искать автоэлектрика и предлагать ему деньги за устранение неполадок.

Не лишним будет изучить руководство по эксплуатации и понять, как добраться на вашей машине до стопов.

Предохранитель

Первое, с чего стоит начать, это с поиска монтажного блока, в котором располагается ответственный за стоп-сигнал плавкий предохранитель.

Причем у каждой машины своя электросхема и особенности расположения предохранителей.

Они могут существенно отличаться в зависимости от транспортного средства, такого как:

• ВАЗ 2110;
• ВАЗ 2107;
• Тойота Рав 4;
• Форд Фьюжн;
• ВАЗ 2114;
• ВАЗ 2115;
• Форд Фокус;
• Шевроле Лачетти;
• Лада Гранта;
• Хендай Акцент;
• Рено Логан;
• Хендай Солярис и пр.

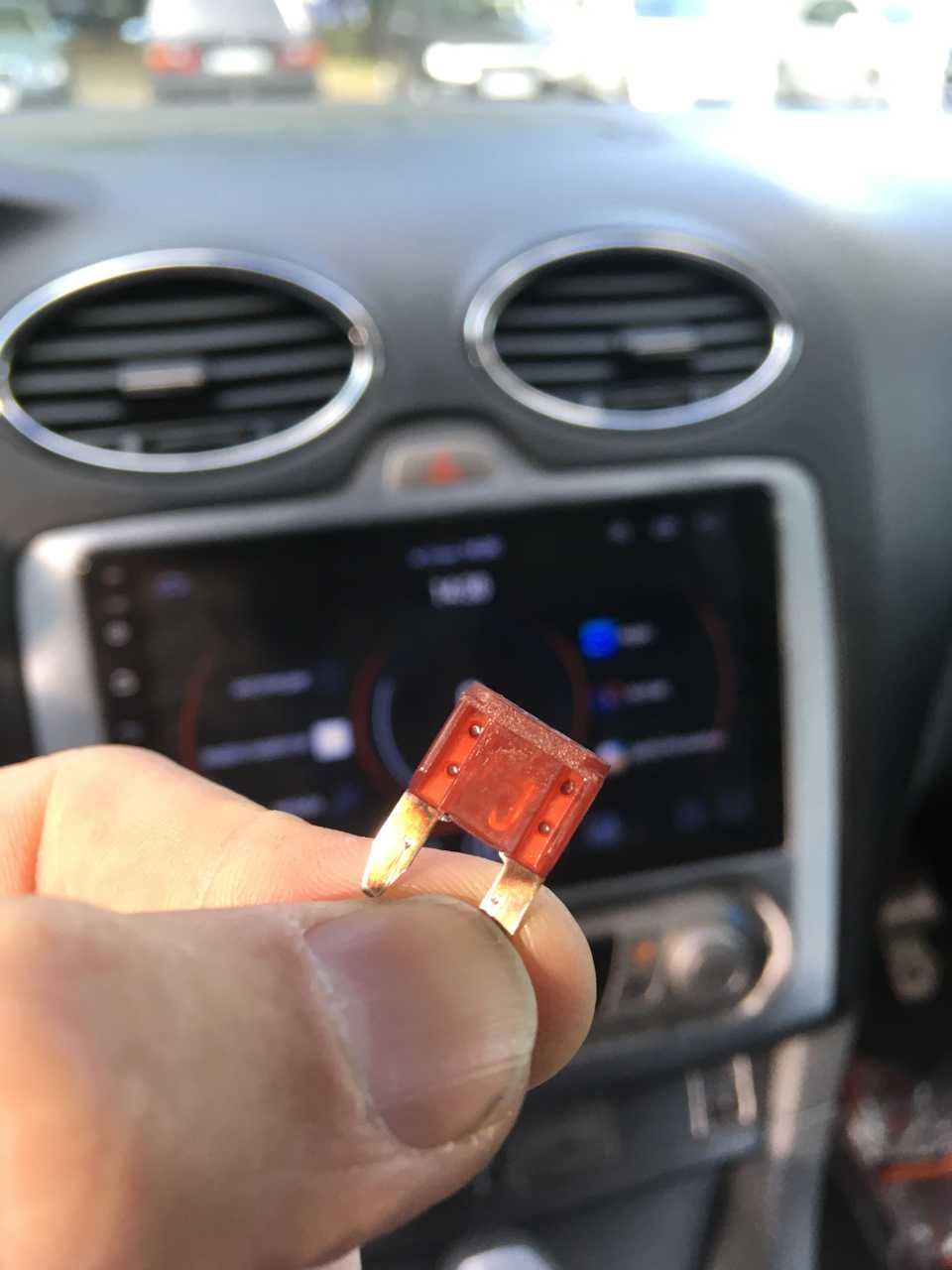

Сгоревший предохранитель довольно часто становится причиной отказа ряда оборудования, включая световые прибору. Предохранители проверяют визуально и с помощью мультиметра.

Но есть простой и действенный способ проверки, занимающий минимум времени. Для этого запустите двигатель и зажмите кнопку клаксона. Это подходит не для всех моделей авто, но на множестве ТС за звуковой сигнал и стопы часто отвечает один и тот же предохранитель.

Даже в том случае, если бардачок мы не разбирали, но при этом пропало габаритное освещение и подсветка приборов, с большой долей вероятности мог перетереться и замкнуть жгут проводов , ведущий к выключателю и к подсветке бардачка , что тоже вызовет короткое замыкание и перегорание предохранителя F21.

Ну ок. А где находится предохранитель бензонасоса?

Предохранитель топливного насоса, как и реле, находятся в монтажном блоке под капотом, вот он на фото.

Вот этот предохранитель на 15 ампер защищает цепь бензонасоса

Предохранитель бензонасоса нашли, а как определить что он сгорел?

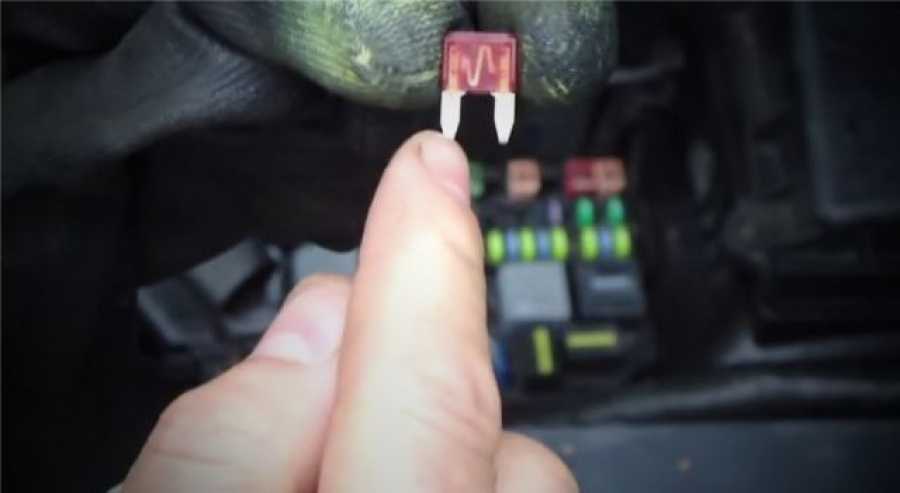

Для того чтобы понять исправен предохранитель или нет проще всего его вынуть и посмотреть в каком состоянии плавкая вставка.

Как проверять предохранители мы уже рассказывали тут. Если предохранитель топливного насоса исправен имеет смысл проверить реле топливного насоса, тем более это минутное дело.

Реле бензонасоса видим, а как проверить?

Проверить реле несложно, просто поменяйте его местами к примеру с этим

Но это ещё не все элементы цепи управления топливным насосом в первом Фокусе. Ещё есть драйвер топливного насоса, который находится справа под задним сиденьем. Вот он на фото.

Если после проверки этого всего бензонасос всё ещё не работает вам пригодится электросхема.

Блок управления освещением Форд Фокус 2 находится слева и ниже руля. Конкретно на моем Фокусе в комплектации Trend он включает в себя, помимо стандартных функций управления габаритами, ближними и дальним светом, стояночных огней и заднего противотуманного света, еще и электрокорректор световых пучков.

В более низкой комплектации, блок идет без светокорректрора

Кстати, купить переключатель света фар Форд Фокус 2 с корректором света фар можно и б/у за 500 рублей, новый оригинальный — цена составит в среднем 2500 руб или 1600 руб без регулятора света.

машина 2005 года и проблем с электрикой или блоками управления у меня не было. Только заменил лампы габарита и ближнего света и пару предохранителей.

Переключатель света Форд Фокус 2 имеет всего 6 положений, 2 из которых отвечают за противотуманки. И так, в положении переключателя на 0 (в строго вертикальном положении) все световые приборы выключены. На фотографии выше, переключатель повернут на включение габаритных огней (направление на 1 час). Передние и задние габариты включены…

Собираюсь поменять габариты на бело-лунный свет

Вне зависимости от любого включенного режима света мы можем, дополнительно, включить противотуманные фары. Если, вытянуть на один щелчок переключатель, у нас включатся передние ПТФ (если, конечно противотуманки установлены).

Не дергайте сильно и небрежно, сломаете… Работает переключатель очень четко.

Для того, чтобы включить задние туманки, нужно вытянуть переключатель еще на один щелчок.

Как включать свет на Форд Фокус 2)))))

Задние ПТФ довольно хорошо видны в непогоду

Для включения основного света фар, нужно повернуть переключатель на 2 часа, как это видно на фотографии ниже.

Блок управления внешним освещением форд фокус 2

Из полезных и приятных функций можно выделить несколько, в том числе и парковочные огни или стояночные габариты. Кстати, работает она только на заглушенном двигателе и не работает при включенном зажигании, в целях экономии энергии. Можно вытащить ключ из замка, а огни будут гореть и машина будет видна. Для этого, нужно вдавить переключатель внутрь и повернуть его влево против часовой стрелки.

Может возникнуть вопрос — зачем они? Ведь можно включить аварийку или габариты. В отличии от габаритов, эта опция не расходует питания на подсветку номерного знака, приборного щитка и подсветки самого блока управления светом ford focus 2. И по сравнению с аварийкой расходует меньше энергии.

Замечательно работает и регулятор света фар — корректор света. У него 5 положений, которые можно регулировать в зависимости от загруженности автомобиля.

Стандартные предохранители Ford Focus 1 устанавливаются в единых местах, независимо от того, европеец это или американец. Плавкие вставки и релейные выключатели ответственны за стабильную работу электронных приборов и дополнительного оборудования.

Без указанных элементов машина будет небезопасна.

Блок в салоне

p, blockquote 5,0,0,0,0 —>

Он находится в панели приборов, со стороны водителя, за перчаточным ящиком либо защитной крышкой.

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

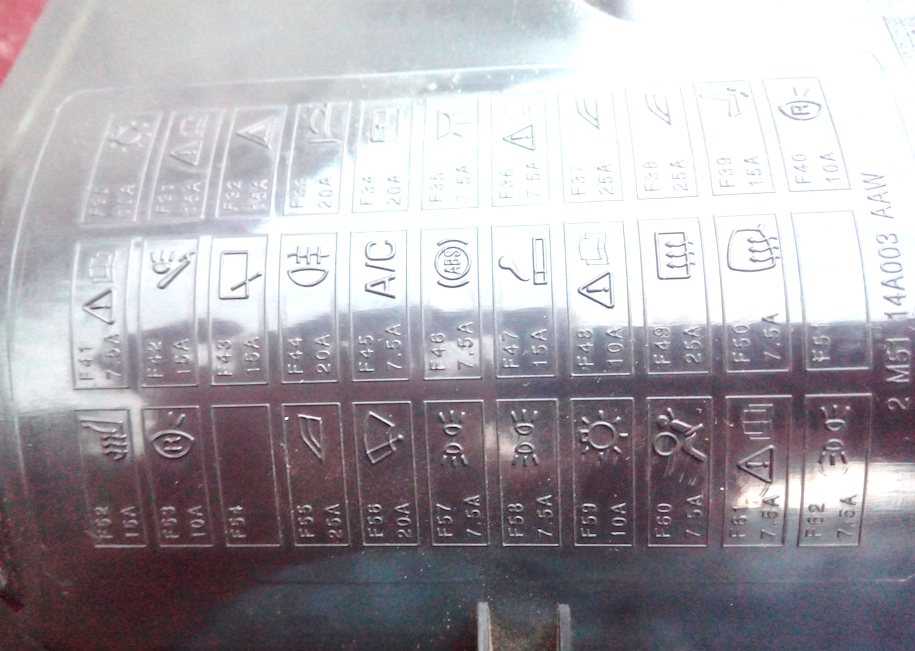

С обратной стороны которой будет нанесено актуальное назначение предохранителей для вашей модели.

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

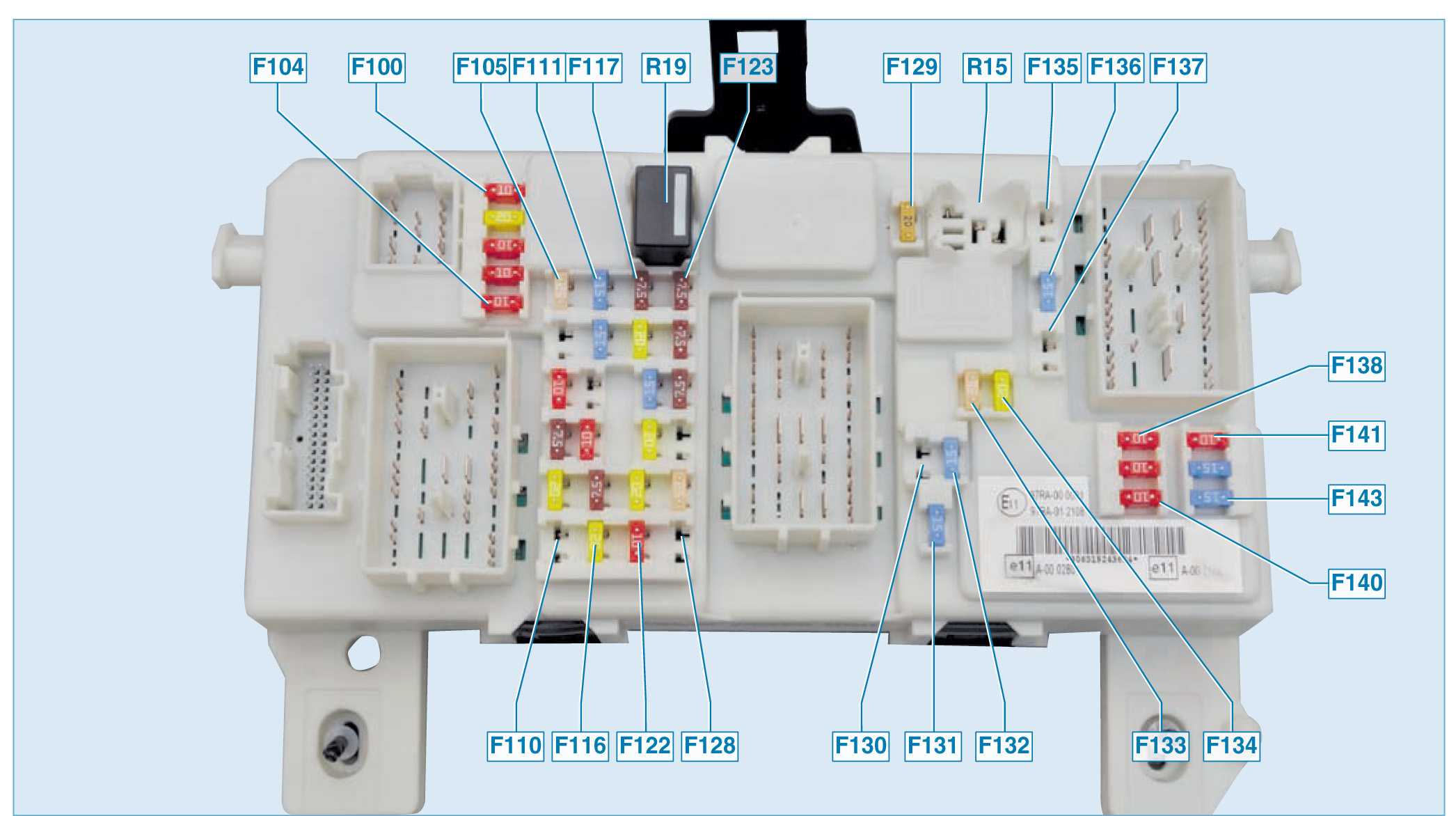

Фото — схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Описание предохранителей

p, blockquote 12,0,0,0,0 —>

30	10А Выключатель наружного освещения 7,5 ABS-модуль
31	15А Магнитола
32	15А Указатели поворота 10А Выключатель света
33	20А Звуковой сигнал, электропривод регулировки переднего сиденья, люк 15А Система аварийной сигнализации
34	20А Люк, Звуковой сигнал
35	7,5А Лампы освещения салона, электропривод наружных зеркал заднего вида
36	7,5А Электронные блоки управления, комбинация приборов, блок управления кондиционером, аварийная сигнализация (’02-’04)
37	25А Электро стеклоподъемники дверей с левой стороны
38	25А Электро стеклоподъемники дверей с правой стороны
39	15А Регулировка сидений 10А Свет заднего хода, автоматический привод
40	10А Фонарь заднего хода, 25А Стеклоподъёмник, центральный замок
41	7,5А Магнитола (дополнительный)
42	15А Задние фонари (лампы сигнала торможения)
43	15А Электро стеклоподъемники, очиститель стекла двери задка
44	20А Противотуманные фары и фонари
45	7,5А Система кондиционирования воздуха, рециркуляция воздуха
46	7,5А Блок управления АБС 15А Прикуриватель
47	15А Прикуриватель 7,5А Парковочный свет (левый)
48	10А Соединительная колодка диагностического разъема 7,5А Парковочный свет (правый)
49	25А Обогрев заднего стекла/ стекла двери задка
50	7,5А Обогрев наружных зеркал заднего вида, радио, панель приборов, центральный таймер
51	7,5А Обогрев зеркал
52	15А Подогрев передних сидений
53	10А Фонарь заднего хода, обогрев форсунок стеклоомывателя
54	15А Огни стоп-сигнала
55	25А Электро стеклоподъемники передних дверей 20А Очистители лобового стекла
56	20А Очиститель ветрового стекла 25А Электроподъемник боковых стекол
57	7,5А Лампы габаритного света (правая сторона)
58	7,5А Лампы габаритного света (левая сторона) либо кондиционер, вентилятор салона
59	10А Выключатель наружного освещения, электронный модуль, приборная панель
60	7,5А Блок управления подушек безопасности
61	7,5А Электронные блоки, комбинация приборов
62	7,5А Фонари освещения номерного знака 15А Обогрев передних сидений
63	20А Центральный замок

Обращаем внимание, что 63 предохранитель находится с обратной стороны блока. p, blockquote 14,1,0,0,0 —>

p, blockquote 14,1,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Реле

p, blockquote 16,0,0,0,0 —>

1. Стартер
2. Задний стеклоочиститель
3. Передний стеклоочиститель
4. Розетка (прикуриватель)
5. Резерв
6. Резерв
7. Звуковой сигнал
8. Реле экономии заряда аккумуляторной батареи
9. Обогрев заднего стекла (обогрев зеркал)

Повреждение реле

Если на Ford Focus 3 не работает одна сторона габаритов, одной из возможных причин может быть повреждение реле. Реле – это электронный прибор, который отвечает за передачу электрического сигнала к соответствующей лампе освещения.

Повреждение реле может произойти по нескольким причинам:

1. Истирающиеся контакты: При постоянном использовании автомобиля контакты реле могут стать изношенными и перестать правильно функционировать, что приведет к неработающей стороне габаритов.
2. Коррозия контактов: Влага или окисление могут вызвать коррозию на контактах реле, что также приведет к неправильной работе системы освещения.
3. Поломка самого реле: В некоторых случаях, реле может полностью выйти из строя, что приведет к неработающей стороне габаритов.

Для решения проблемы, связанной с повреждением реле, можно предпринять следующие шаги:

• Проверить и заменить поврежденное реле: При наличии знаний и навыков в автомобильной электронике, можно самостоятельно проверить состояние реле и заменить его в случае необходимости. Если же у вас нет опыта в этой области, рекомендуется обратиться к квалифицированному автомеханику.
• Устранить коррозию: Если повреждение реле связано с коррозией контактов, можно попытаться очистить их от окиси. Для этого рекомендуется использовать специальные средства для очистки контактов, которые можно приобрести в автомобильных магазинах.
• Проверить электрическую цепь: Неработающая сторона габаритов может быть вызвана не только повреждением реле, но и другими проблемами в электрической цепи. Проверьте проводку и соединения, чтобы убедиться, что проблема не связана с другими компонентами системы освещения.

Если после проверки и выполнения этих действий сторона габаритов все еще не работает, рекомендуется обратиться к специалисту для более подробной диагностики и ремонта.

Схемы блока предохранителей

Пассажирский салон

Назначение предохранителей в салоне (2000, 2001)

Пассажирский салон

Назначение предохранителей в салоне (2002 г.)

№	Рейтинг усилителя	Описание
30	10	Выключатель
31 год	15	Радио
32	15	Указатель поворота, аварийная сигнализация
33	20	Звуковой сигнал, сиденье с электроприводом
34	20	Люк с электроприводом
35 год	7,5	Внутренние лампы, электрические зеркала заднего вида
36	7,5	Электронные модули, комбинация приборов
37	–	Не используется
38	–	Не используется
39	15	Задняя розетка
40	10	Фонарь заднего хода (АКПП)
41 год	7,5	Радио (аксессуар)
42	15	Стоп-сигналы
43 год	15	Задний стеклоочиститель
44	20	Противотуманные фары
45	7,5	Рециркуляционный воздух, кондиционер
46	7,5	АБС
47	20	Прикуриватель, передняя розетка
48	10	Разъем канала передачи данных
49	25	Заднее размораживание
50	7,5	Зеркала с подогревом
51	–	Не используется
52	15	Подогрев передних сидений
53	10	Фонарь заднего хода (МКПП)
54	25	Задние стеклоподъемники
55	25	Передние стеклоподъемники
56	20	Передние дворники
57	7,5	Габаритные огни (правые)
58	7,5	Габаритные огни (слева)
59	7,5	Выключатель
60	7,5	Модуль подушки безопасности
61	7,5	Электронные модули, комбинация приборов
62	7,5	Лампа освещения номерного знака
63	20	Силовые замки (GEM) (на задней стороне панели предохранителей)
Реле
17	Стартер
18	Задний стеклоочиститель прерывистый
19	Передний стеклоочиститель с прерывистым режимом работы
20	Не используется
21 год	Не используется
22	Не используется
23	Рог
24	Экономия заряда батареи
25	Заднее размораживание, подогрев зеркал

№	Рейтинг усилителя	Описание
30	10	Выключатель
31 год	15	Радио
32	15	Указатель поворота, аварийная сигнализация
33	20	Звуковой сигнал, сиденье с электроприводом
34	20	Люк с электроприводом
35 год	7,5	Внутренние лампы, электрические зеркала заднего вида
36	7,5	Электронные модули, комбинация приборов
37	–	Не используется
38	–	Не используется
39	15	Задняя розетка
40	10	Фонарь заднего хода (АКПП)
41 год	7,5	Радио (аксессуар)
42	15	Стоп-сигналы
43 год	15	Задний стеклоочиститель
44	20	Противотуманные фары
45	7,5	Рециркуляционный воздух, кондиционер
46	7,5	АБС
47	20	Прикуриватель, передняя розетка
48	10	Разъем канала передачи данных
49	25	Заднее размораживание
50	7,5	Зеркала с подогревом
51	–	Не используется
52	15	Подогрев передних сидений
53	10	Фонарь заднего хода (МКПП)
54	25	Задние стеклоподъемники
55	25	Передние стеклоподъемники
56	20	Передние дворники
57	7,5	Габаритные огни (правые)
58	7,5	Габаритные огни (слева)
59	7,5	Выключатель
60	7,5	Модуль подушки безопасности
61	7,5	Электронные модули, комбинация приборов
62	7,5	Лампа освещения номерного знака
63	20	Силовые замки (GEM) (на задней стороне панели предохранителей)
Реле
17	Стартер
18	Задний стеклоочиститель прерывистый
19	Передний стеклоочиститель с прерывистым режимом работы
20	Не используется
21 год	Не используется
22	Не используется
23	Рог
24	Экономия заряда батареи
25	Заднее размораживание, подогрев зеркал

Как проверить исправность предохранителя

Существует два способа. Каждый метод по своему уникален, при этом полностью осуществим без посторонней помощи.

Визуальная проверка

Некоторые предохранители делаются из прозрачного пластика. Устройства легко определить на предмет повреждения по разорванной соединительной части ножек. Для непрозрачных модификаций методика не подойдет.

Проверка мультиметром

Второй метод подразумевает проверку цепи специальным прибором. На диагностическом устройстве выбирается режим прозвонки и подключается к необходимому отсеку сети. Если предохранитель перегорел, мультиметр покажет обрыв.

Как самостоятельно заменить предохранители на Фокус 1

Для замены поврежденных элементов автомобиля потребуется выполнить процедуру:

• вскрыть крышку монтажного блока;
• используя специальный пинцет извлечь предохранитель из посадочного места;
• вставить в гнездо новый предохранитель.

КАК ВОЙТИ В РЕЖИМ САМОДИАГНОСТИКИ FORD FOCUS 1?

Для снятия неких узлов, к примеру головного тормозного цилиндра, нужно снять блок монтажный, установленный под капотом. Однако блок не имеет соединительных разъемов — провода жгута подсоединены к выводам каждого предохранителя и реле впрямую.

Основной блок монтажный, расположенный в салоне Фокус1: 1 — блок предохранителей ; 4.5 — резерв; 3 — реле стартера; 4 — реле прерывающегося режима работы очистителя стекла двери задка; 5 — реле прерывающегося режима работы очистителя ветрового стекла; 6 — реле звукового сигнала; 7 — реле блока временной задержки; 8 — реле подогрева заднего стекла/стекла двери задка и внешних зеркал заднего вида

Дополнительный блок монтажный, расположенный под капотом Фокус1: 1 —блок предохранителей (номер, цвет, номинальный ток предохранителей, также защищаемые цепи указаны в таблице, с. 214); 2.4 — реле зажигания; 3 — резерв; 4 — реле подогрева ветрового стекла; 5 — реле далекого света фар; 6 — реле близкого света фар; 7 — главное реле комплекса бухгалтерских программ управления движком; 8 — реле топливного насоса; 9 — реле компрессора кондюка; 10 — резерв; 11 — реле дополнительного вентилятора радиаторов мотора; 12 — реле вентилятора радиаторов мотора

Номер предохранителя Номинальный ток, А Цвет Защищаемые цепи F30 10 Красноватый Выключатель внешнего освещения F31 15 Голубий Магнитола F32 15 Голубий Указатели поворота F33 20 Желтоватый Сигнал звука, электропривод регулировки фронтального сидения F34. Резерв F35 7,5 Карий Лампы освещения салона, электропривод внешних зеркал заднего вида F36 7,5 Карий Электрические блоки управления, композиция устройств F37 25 Белоснежный Электростеклоподъемники дверей с левой стороны F38 25 Белоснежный Электростеклоподъемники дверей с правой стороны F39. Резерв F40 10 Красноватый Фонарь заднего хода F41 7,5 Карий Магнитола (дополнительный) F42 15 Голубий Задние габариты (лампы сигнала торможения) F43 15 Голубий Электростеклоподъемники, очиститель стекла двери задка F44 20 Желтоватый Противотуманки и фонари F45 7,5 Карий Система кондиционирования воздуха, рециркуляция воздуха F46 7,5 Карий Блок управления Abs F47 15 Голубий Прикуриватель

https://youtube.com/watch?v=D-m7E9iXm2I

Как снять прикуриватель

Если не работает прикуриватель не из-за перегорания предохранителя, необходимо проверить и отремонтировать другие детали. Устройство снимают так:

1. Открывают моторный отсек. Отсоединяют отрицательную клемму аккумуляторной батареи.
2. Вынимают корпус автоприкуривателя из посадочного гнезда. Загибают 2 зеленых фиксатора. Поддевая кольцо подсветки пальцем изнутри, вынимают блок.
3. Отключают провода. Извлекают осветительное устройство. Перед повторной установкой отгибают загнутые ранее металлические фиксаторы. При введении осветительного кольца следят, чтобы насечка попала в паз центральной консоли.

Схема подключения

При разборке прикуривателя стоит запоминать, как расположены клеммы для подключения устройства к бортовой сети. В автомобилях Форд Фокус применяют следующую схему подключения:

1. Минусовой провод черного цвета прикрепляют к металлическому цилиндру. Обратный конец кабеля замыкают на кузове.
2. Красный провод, отвечающий за нагрев спирали, подводят к соответствующей клемме аккумулятора.
3. Желтый кабель соединяют с кольцом подсветки. Также подключается к аккумулятору.

Ремонт своими руками

Заменять деталь нужно не всегда. Иногда можно отремонтировать неправильно работающие компоненты блока. В прикуривателе расположена маленькая пластина из слюды. Полупроводник часто подвергается поломкам. Этот элемент извлекают из корпуса. Затем выполняют сборку блока, проверяют работоспособность. Окислившиеся контакты зачищают, провода припаивают.

Ошибки в ремонте блока предохранителей

Многие автомобилисты недооценивают важность регулярного осмотра предохранителей на предмет исправности. Часто используются самопальные предохранители

Безусловно, бывают ситуации, когда нужно срочно поменять сгоревший элемент. Тогда появляется соблазн использовать самодельный или китайский предохранитель. Делать этого настоятельно не рекомендуется, поскольку они могут повредить оригинальную электрику автомобиля.

Совет! Часто в качестве защитного элемента используются перемычки или банальные скрепки. Чтобы избежать короткого замыкания или дорогостоящей поломки внутри автомобиля, рекомендуем избегать подобной практики.

Важно понимать, что во время проведения ремонта нужно обращать внимание на номинал предохранителей. Поясним на примере: если сгоревший ПП, отвечающий за автомобильную зарядку или прикуриватель, имел номинал в 2А, то замену следует делать на деталь с таким же значением сопротивления. Игнорирование соответствия номиналов может привести к более серьёзным и систематическим поломкам

Игнорирование соответствия номиналов может привести к более серьёзным и систематическим поломкам.

Блок предохранителей америка (с. 5)

Переводил с английского сам из мануала по ФФ1 США.

sonoamico

27 февраля 2010

Блок предохранителей америка

Aleysk

12 октября 2015

Буду пробовать выше прочитанные советы, если че отпишусь.

Aleysk

13 октября 2015

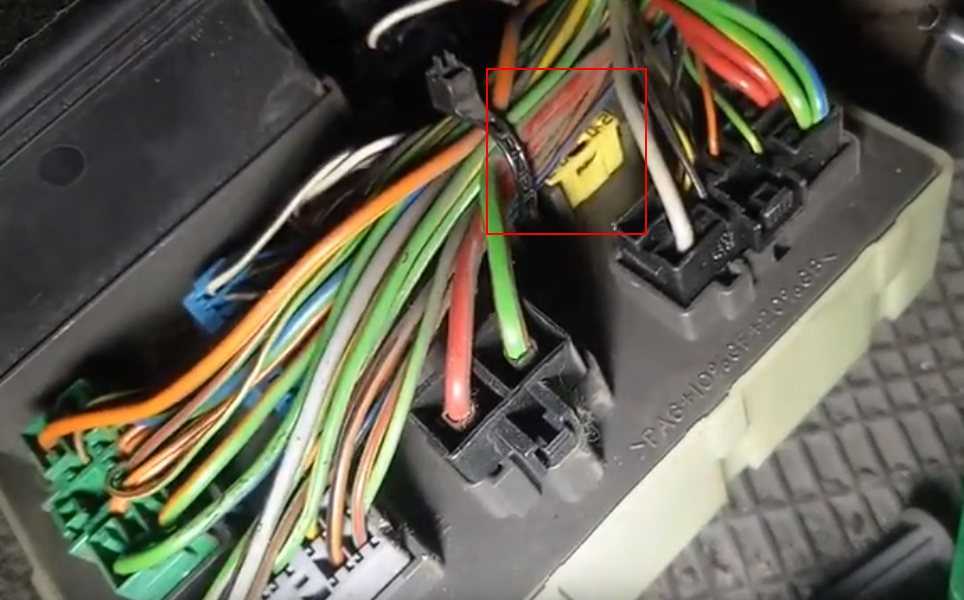

Точно, расплавился шлейф об трубку.

vadim54rus

21 февраля 2016

подскажите есть реле ближнего и дальнего света а на габариты есть реле и где находится? фокус 1 америка

slsergey

19 марта 2016

Привет всем…помощь нужна…фокус америка 2002…зетек…не работает прикуриватель…на крышке блока предохранителей…в салоне он номер 39… По факту там пустое гнездо…подскажите какой предохранитель отвечает за прикуриватель..спасибо!

And-rey-79

1

slsergeyВнимательней посмотри на крышку. Там два предохрона на прикуриватель. Один из них пуст, видать, для задней розетки в зависимости от комплектации. Номер не помню, но у меня их точно два)).Добавляю: номер 47, в шапке темы есть фотка крышки.

slsergey

20 марта 2016

And-rey-79Спасибо…поменял 47..не пашет прикуриватель(((

Slaviansk

9 мая 2016mobile

Друзья, подскажите на америкосе где предохранитель на обогрев верхней лямбды? Не идёт питание на лямду

Slaviansk

9 мая 2016mobile

Нашёл!блок под капотом, предохранитель с обозначением восклицательный знак и книга, возле предохранителей туманок!У меня был сгоревший 10А – думаю мало десятки

магнитола RoadRover C6201FM

autoel

27 февраля 2017

Здравствуйте!Может есть у кого, или знает кто,где взять электросхему FF1 USA 2,3 2003 Duratec-HE (145PS) – MI4, РКПП?Спасибо.

Elena_beautiful

24 апреля 2017

SlavianskУ меня тоже перегорел.Поменяли в сервисе,опять,похоже перегорел.В чём может быть причина?В сервис ехать не хочу.Предохранитель мне мой мужчина поменяет бесплатно.Но если он будет перегорать каждый день,то , получается,что это следствие,а не причина(

Slaviansk

24 апреля 2017

Elena_beautifulтак то да!

Elena_beautiful

24 апреля 2017

SlavianskА у вас после замены не перегорал больше?И как изменилась работа двигателя после замены?

Добрый день , подскажите где находиться реле на звуковой сигнал ? Сигнал рабочий ,а напруги не ма .

Благодарю за схему ,знал что в салоне .

цитата (skoba)

Благодарю за схему ,знал что в салоне .

Добрый день , что за предохранитель D2 и за что он отвечает , он перегорел вроде и не запускается 2 скорость вентилятора , пробывал вставить обычный на 30 и на 25 горят сразу же после включения вентилятора 1вой скорости , что делать ?

Alex109

FORD FOCUS usa 2l автомат

Alex109Привет, в подкапотном блоке, черный, это не предохранитель это диод

Привет , я уже понял , он по ходу и накрылся , буду искать такой же

SeregaDN

2 июня 2017mobile

Alex109Поставил предохранитель на 30 вместо диода, все работает. Смотри проводку, раз горят преды.

Все заработало , окислились контакты на балластном резисторе который расположен на кожухе между вентиляторами , всем спасибо

vas78

24 октября 2017mobile

Всем добрый вечер…вопрос…а где найти предохранитель или релюху которая отвечает ща “бабочки” которые стоят сверху на впускном коллекторе и отвечают за работу заслонак впускного коллектора??..спасибо.

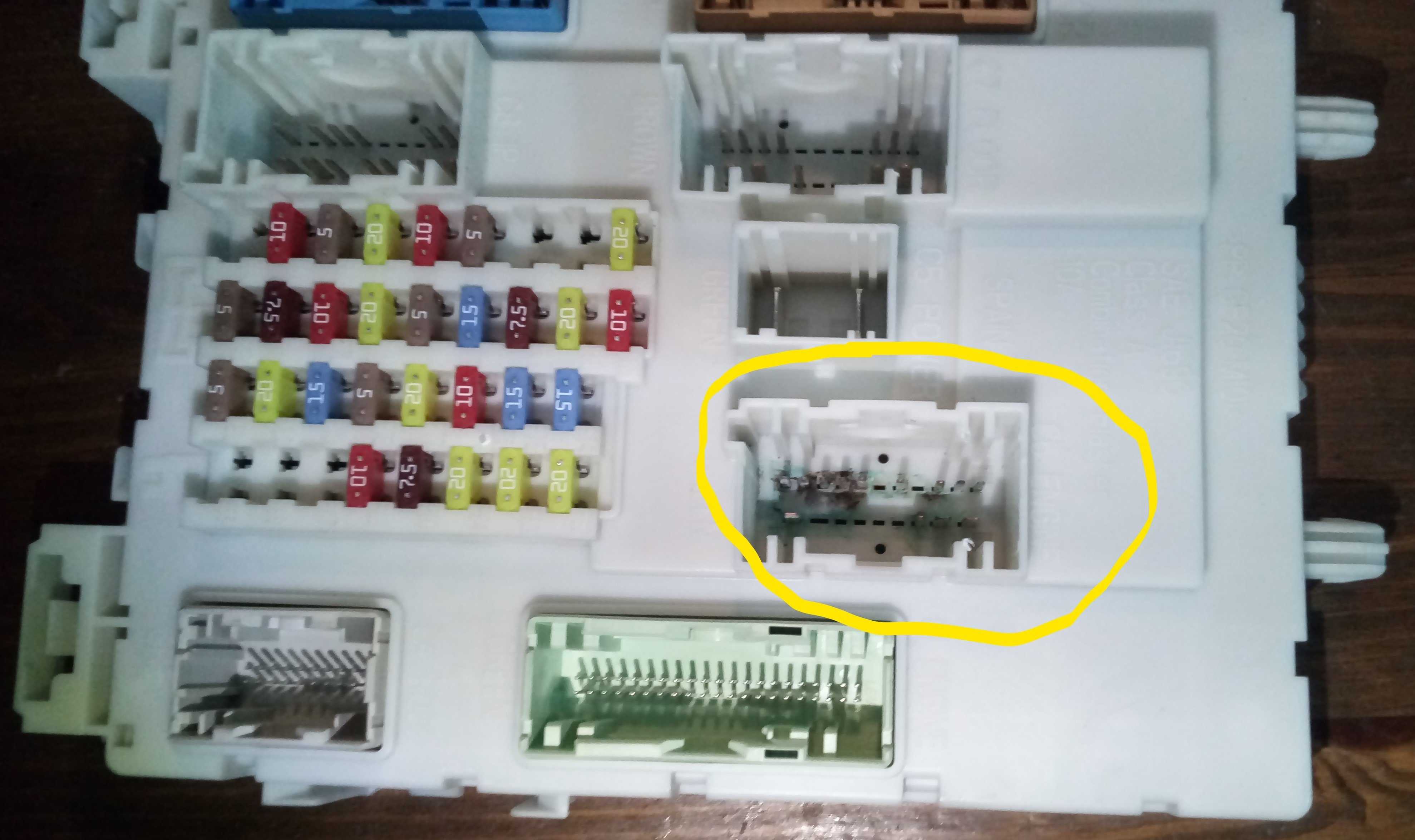

Предохранители центрального блока Ford Focus 1

Предохранители Форд Фокус 1 предназначены для защиты бортового электрооборудования автомобиля от возможных перегрузок. Необходимо знать, что номинал предохранителя специально рассчитан на определенную нагрузку отдельных электроцепей.

Электропредохранитель моментально прерывает подачу напряжения, если, к примеру, произойдет короткое замыкание, возникнет неисправность в оборудовании или повредится провод. Это необходимо для того, чтобы не произошло иное более серьезное повреждение, к примеру, воспламенение проводки в автомобиле.

В Форде Фокус 1 поставлены электропредохранители имеющие плоские разъемы. В электропредохранителях такой конструкции во время перегрузки перегорает тонкий плавкий проводок.

Однако предохранитель может перегореть и в случае перегрузки электроцепи работой дополнительными электроприборами, к примеру, мощным аудиооборудованием, усилителями или фонарями высокой мощности.

Расположение

В Форд Фокус 1 большая часть предохранителей находится в салоне, от руля слева, также там вы найдете и реле.

Еще один блок находится в моторном отсеке. Найти его несложно — он располагается слева по ходу движения транспортного средства рядом с куполом амортизирующей стойки.

Схема салонного блока Форд Фокус 1 (европеец)

Процесс снятия и замены

Когда определите перегоревший элемент, то ни в коем случае не ставьте вместо него какую-либо перемычку или же проволочку, делая так называемый «жучок». Заменять неисправный предохранитель можно только аналогичным, имеющим такой же номинал.

Необходимые инструменты

Сам по себе процесс замены несложен и для этого не понадобятся особые инструменты, достаточно будет лишь, чтобы были под рукой обычные:

• отвертка;
• пинцет он должен быть в одном из отсеков.

1. Первым делом необходимо определить, который именно перегорел.
2. Делается это просто — смотрим в таблице, какой именно потребитель электроэнергии не работает.
3. Находим его.
4. Открываем крышку необходимого нам блока.
5. Далее смотрим по маркировке блока, где элемент расположен.
6. При помощи пинцета извлекаем его.
7. Ставим на место извлеченного новый.
8. Проверяем, заработало ли оборудование.

В случае, если после замены элемента потребитель так и не заработал, то проблема сложнее. Понадобится ремонт или даже полная замена того или иного оборудования.

В этом видео опытный автомеханик покажет и подробно расскажет, как быстро происходит замена на автомобиле Форд Фокус.

Посмотрите интересное видео по этой теме

Chily

Цитата

Сомнительно, что забитые сетки могут влиять на это. Скорее дело в самом насосе, либо в его проводке. Возможно виновата механическая часть насоса, где то что то цепляет за корпус и электродвигатель работает с перегрузом, что приводит к перегоранию предохранителя.

Меры безопасности при замене предохранителя

Стоит упомянуть, что запрещается менять предохранитель и перемычки, которые не подходят по силе тока. Не заменяйте детали на те, что вы сделали самостоятельно или же на те, которые отремонтировали. Иначе появляется опасность возникновения замыкания, которое может привести к возгоранию.

В торцевой части предохранителя расположено значение, которое соответствует максимальному количеству тока, текущего по прибору. Этот показатель называется предохранительным номиналом. Он определяется согласно цвету изолятора. Если показатель превысить, предохранитель сгорит (расплавиться) и металлические пластины, которые находятся во внутренней части прибора, восстановить уже не получится, их придется менять.

Если предохранитель на бензонасос Форд Фокус 2 или Фокус 1 сгорел, он принудительно разомкнет электрическую цепь, где он вмонтирован. Благодаря этому электроприборы гарантированно не будут испорчены, а автомобиль не загорится.

Как включить фары на форд фокус

Различные конструктивные особенности Ford Focus были обновлены и обновлены производителем с момента выпуска автомобиля в 2000 модельном году, включая приборную панель и датчики. Но процесс включения фар в Focus остался практически таким же. Одним словом, вы поворачиваете ручку. Однако работа фары может усложнить переключение между ближним и дальним светом. Ford обновил эту процедуру, начиная с моделей Focus 2008 года.

• 1 Шаг 1
• 2 Шаг 2
• 3 Шаг 3

Шаг 1

Сядьте на сиденье водителя и найдите ручку управления фар с левой стороны рулевого колеса. Если вы думаете о рулевом колесе как о часах, вы найдете ручку фары рядом с 8-часовым положением рулевого колеса. Ручка прикреплена к приборной панели автомобиля.

Шаг 3

Нажмите на левый рычаг на рулевом колесе от себя и по направлению к приборной панели, чтобы переключить фары с ближнего света на дальний в новых моделях Focus. Однако на старых фокусах (модели с 2000 по 2007 г.) потяните левый рычаг на себя, чтобы активировать дальние лучи, и снова потяните его на себя, чтобы переключиться на низкие лучи.

Выключите фары, вернув ручку управления фарами в два положения против часовой стрелки.

Пропало освещение панели приборов FF1 Ford Focus

Половина цифр спидометра не освещается, а также указатель температуры двигателя. Подскажите, люди добрые, как устранить проблему, какие лампочки требуются на замену, как снять панель приборов?

машина форд фокус 1 2л, 2003 г. американец

to роман17: Посмотрите в нашем FAQ.

Руководство для станций технического обслуживания. PDF в rar-архиве 75,5 Мб — скачать Руководство по эксплуатации. PDF в rar-архиве 3,82 Мб — скачать

Еще документ по фокусу добавился: «Focus Wiring Diagrams» 6,3 Мб — скачать

тут скорей всего проблема не в лампочках а в самой приборке а точнее её контактах. При заводе лампочки мигают ?

все очень просто,жаль нет фото:

Снимаем минусовую клемму с аккумулятора

1.Над приборкой есть три самореза,выкручиваем.

2. далее пластмассовый очешник приборки тянем на себя (он на фиксаторах)

3.отсоединяем разъем от кнопки открывания багажника

4.откручиваем приборку (там 4 самореза)

чуть притянув на себя снимаем разъем (он сзади,сначала отстёгиваем потом вынимаем) от самой приборки.

Пинцетом чуть повернув против часовой стрелки снимаем патрончики вместе с лампочками.Сгоревшие меняем.Стоят они примерно 25-35 руб.ламп всего вроде 5.

По поводу стрелки температуры двигателя:

разбирается все легко ,писать не буду ( Там все видно)

в моем случае было так:стрелка была слишком утоплена и не могла «ходить».Решилось так: Стрелку немного вытянул,тем самым стрелку освободили)))и она начала ходить.

Сборку производить в обратной последовательности.
