Предохранители и реле volkswagen caravelle (multivan) t5 и t6 c описанием назначения

Блоки в салоне

Основной блок

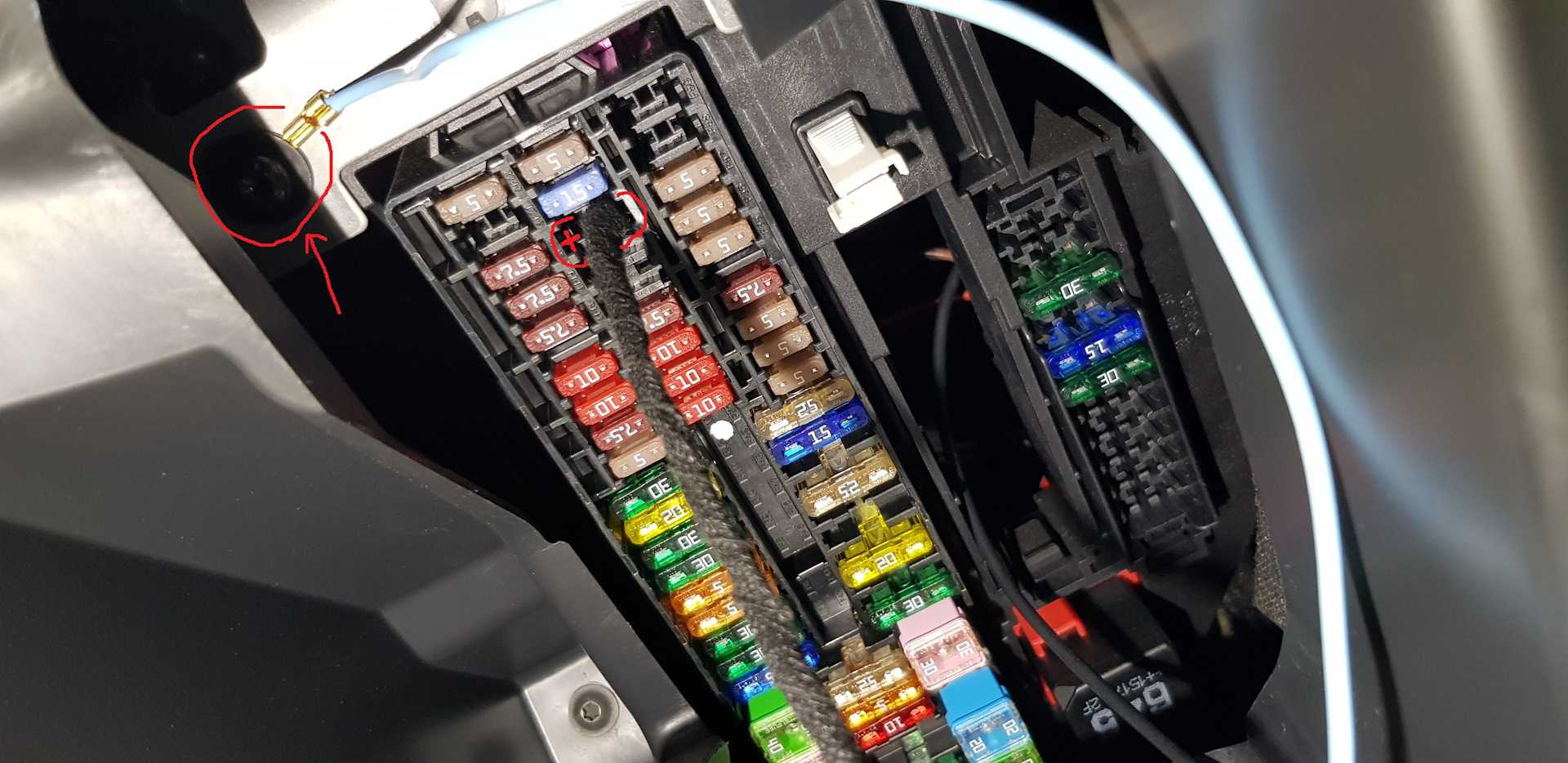

Фото — пример всего блока

Схема верхнего сечения

Обозначение

1. 5A — 10-контактный разъем / 6-контактный разъем
2. 3A — 10-контактный разъем
3. 5 / 15A — 10-контактный разъем или регистратор аварийных данных
4. 15А — коннектор 10 пин
5. 5A — 10-контактный разъем
6. 25А — разъем 6-контактный
7. 15/30 — розетка 12В, преобразователь напряжения
8. 20 / 25A — Блок управления отопителем (отопитель)
9. 25 / 30A — Приточный вентилятор
10. 15 / 30A — Кондиционер
11. 15А — Прикуриватель
12. 5A — 10-контактный разъем / 6-контактный разъем
13. Местное реле
14. Местное реле
15. Местное реле
16. 30А — бортовое зарядное устройство
17. 30А — Гидравлический блок крыши
18. 10А — Световые потолочные светильники
19. 10А — Холодильная камера
20. 5А — Водяной насос
21. 5А — Панель управления оборудованием автофургона
22. 15А — розетка 12В
23. 15А — розетка 12В
24. 10А — Крышный вентилятор или розетка 12В
25. 15А — Блок управления распознавания прицепа
26. 20А — Блок управления распознавания прицепа
27. 20А — Блок управления распознавания прицепа
28. 7.5A — Блок управления распознавания прицепа
29. Бронировать
30. 5А — Блок управления усилителя голоса
31. Бронировать
32. Бронировать
33. 15А — Поясничная опора водительского сиденья
34. 40А — Блок управления правой сдвижной дверью
35. 80А — Блок управления подзарядкой второй АКБ
36. 40А — Блок управления левой сдвижной дверью
37. 40А — Приточный вентилятор
38. 6-контактный разъем
39. Бронировать

Блоки предохранителей под капотом

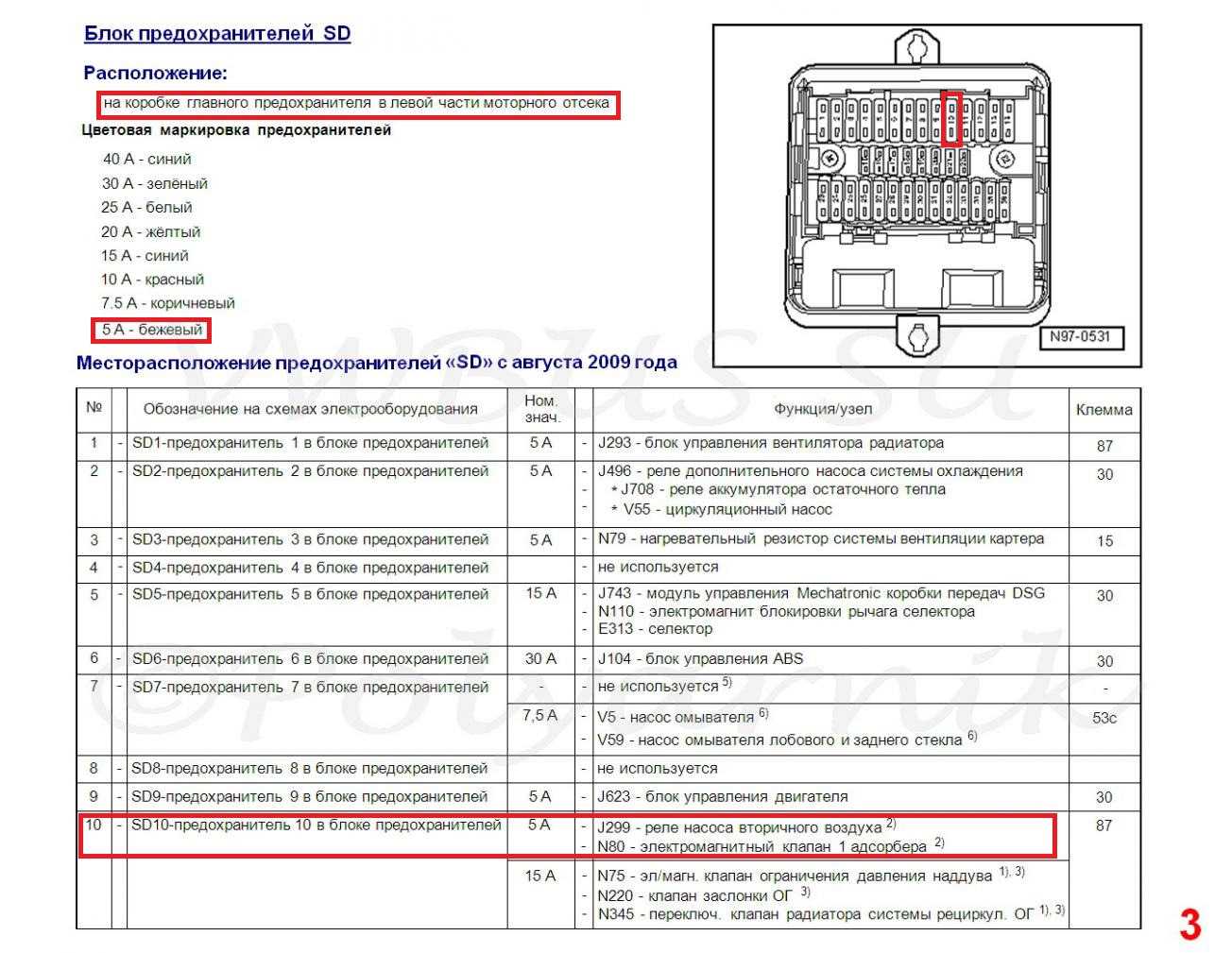

Монтажный блок предохранителей

Под капотом с левой стороны рядом с аккумулятором находится блок предохранителей.

Заблокировать фото

Пример схемы

Общее описание

1	(5A) Двигатель (и) охлаждающего вентилятора (ов
2	(5A) Реле насоса охлаждающей жидкости
3	(15A) Кондиционер (5A) Сопротивление вентиляции картера
4	(30A) Антиблокировочная тормозная система (ABS) или стабилизатор напряжения, стерео, радио
5	(15A) Автоматическая коробка передач
6	(30A) Антиблокировочная тормозная система (ABS)
7	(5A) Блок управления электродвигателем 1 вентилятора охлаждения (7,5 A) Насос омывателя лобового стекла
восемь	(15A) Управление двигателем
девять	(5A) Управление двигателем, реле главной цепи зажигания
10	(5A) Управление двигателем (15A) Клапан заполнения или слива
одиннадцать	(5A) Блок управления усилителем рулевого управления (30A) Выключатель фар и реле фар
12	(5A) Управление двигателем (10A) Регулятор давления топлива
13	(10A) Управление двигателем (10A) Ксенон в левой фаре
14	(5A) Реле управления двигателем или топливный насос
15	(10A) Переключатель фонарей заднего хода
16	(5A) Система управления двигателем или выключатель стоп-сигнала, расходомер воздуха
17	(5A) Антиблокировочная тормозная система (ABS)
18	(5A) Усилитель руля
19	(5A) Выключатель стоп-сигнала (датчик положения педали тормоза), датчик положения педали сцепления
ветры	(5A) Управление двигателем
21 год	(5A) Клапан рециркуляции выхлопных газов
22	(10A) Управление двигателем (форсунки)
23	(25A) Автоматическая коробка передач (10A) Ксеноновая фара правая
24	(5A) Автоматическая коробка передач
25	(25A) Управление двигателем, зажигание
26	(25A) Управление двигателем (5A) Левая фара
27	(5A) Реле насоса охлаждающей жидкости
28 год	(15A) Высокотональный сигнал
29	(10A) Датчик скорости автомобиля (5A) Правая фара
тридцать	(15 / 20A) Реле вспомогательного кондиционера / насоса системы отопления, топливный насос, реле топливного насоса
31 год	(15А) Управление двигателем (лямбда-зонд)
32	(30A) Управление двигателем (зажигание) (5A) Реле топливного насоса
33	(5A) Реле насоса охлаждающей жидкости системы управления двигателем, реле свечей накаливания
34	(10A) Блок управления электродвигателем вентилятора охлаждения (5A) Блок управления бот-сеткой
35 год	(10A) Управление двигателем (15A) Регулятор уровня топлива
36	(25A / 30A) Реле стартера (5A) Интерфейс шины данных

Блок предохранителей высокой мощности

Находится рядом с группой и подключается к АКБ.

Расшифровка

1	(175 / 225A) Генератор
2	(125A) Распределение питания аккумуляторной батареи, дополнительное реле зажигания, блок управления двери водителя, блок управления двери пассажира, обогреватель заднего стекла, реле контакта X, отдельные предохранители
3	(50A / 100A) Система зарядки (с дополнительным аккумулятором), блок управления электроприводом задней левой двери (некоторые модели), блок управления электроприводом задней правой двери (некоторые модели), реле-делитель в системе зарядки (с дополнительным аккумулятором)
4	(125A) Распределение питания аккумуляторной батареи (70A) Положительное соединение в проводке в моторном отсеке
5	(50 А) Распределение питания от аккумуляторной батареи (некоторые модели), отдельные предохранители
6	(60A) Реле свечей накаливания (50A) Двигатель насоса отработанного воздуха
7	(70/80 / 100A) Двигатель охлаждающего вентилятора (ов
восемь	(40/50 / 100A) Двигатель (-и) охлаждающего вентилятора (-ов), отдельные предохранители
девять	(100А) Распределение питания аккумуляторной батареи, выключатель зажигания
10	—

Блок реле

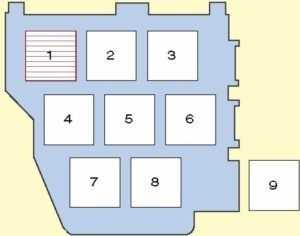

Он также находится рядом с блоком предохранителей.

Опция 1

Деловое свидание, встреча

1	Электронный блок управления микроклиматом (ручное регулирование температуры)
2	Реле топливного насоса 2
3	Реле насоса выходящего воздуха
4	Реле главных цепей зажигания
5	Реле топливного насоса 1
6	Реле электромагнитной муфты компрессора кондиционера (автоматический контроль температуры)
7	Реле управления АКПП
восемь	Блок управления гидроусилителем руля
девять	Реле насоса охлаждающей жидкости

Вариант 2

Обозначение

1	Электронный блок управления микроклиматом (ручное регулирование температуры)
2	Реле топливного насоса 2
3	Реле насоса выходящего воздуха
4	Реле главных цепей зажигания
5	Реле топливного насоса 1
6	Реле электромагнитной муфты компрессора кондиционера (автоматический контроль температуры)
7	—
восемь	Реле насоса охлаждающей жидкости
девять	Реле стартера — при наличии

На нашем канале мы также подготовили видео об этом материале. Смотрите и подписывайтесь.

Процедура демонтажа и замены

Любой автовладелец микроавтобусов Транспортер рано или поздно столкнется с необходимостью замены предохранителей. Собственно, как владелец любого другого авто. От этого никто не застрахован, поэтому в любом случае замена предохранителей в жизни автолюбителя — неизбежна. Чтобы знать, как осуществляется этот процесс, предлагаем вам подробную инструкцию по замене компонентов.

Итак, если в вашем авто вышел из строя какой-либо прибор, питающийся от напряжения, то в первую очередь нужно проверить работу и состояние предохранителя. И правильно, ведь не будете же вы покупать новый топливный насос, если нужно всего лишь заменить предохранитель. Для выполнения этих работ вам максимум, что может потребоваться, это отвертка. И то, не во всех случаях. В некоторых моделях авто БП скрыт за пластиковой заглушкой, которая крепится при помощи шурупов, но обычно она просто держится на защелке.

 Загрузка …

Все работы по смене деталей БП следует выполнять при выключенном аккумуляторе, чтобы избежать короткого замыкания:

1. Откройте капот и снимите минусовую клемму с АКБ.
2. Вам необходимо определиться, на каком БП нужно менять компоненты, чтобы ликвидировать неисправность. В любом случае, открывайте нужны блок и, согласно схемам, предоставленным выше или разметке, нанесенной на обратную сторону БП, найдите вышедший из строя элемент.
3. В корпусе БП вы найдете специальный пинцет. Он предназначен непосредственно для демонтажа предохранителей. Демонтируйте выгоревший компонент и осмотрите его. Если его корпус немного подгоревший или плавкая нить в самой детали уже оборвана, то ее нужно срочно менять. С реле будет сложнее — визуально определить его неисправность практически невозможно. Только изредка штыки реле, которые входят в посадочное гнездо, могут быть немного подгоревшими. Но без прозвонки реле и его демонтажа определить состояние вряд ли получиться. Поэтому, если вы грешите на реле, а приборов для его проверки у вас нет, то необходимо действовать методом тыка. То есть демонтировать подозрительное реле и поставить на его место новое, после чего проверить работоспособность устройств.
4. Заменив деталь, проверьте, все ли правильно теперь работает. Если да, то закрывайте крышку и катайтесь в удовольствие. Если проблема осталась, то мы порекомендуем вам отвезти свой микроавтобус к электрику, чтобы тот прозвонил всю цепь.

Обратите внимание на несколько советов:

Устанавливать новый компонент блока необходимо только того номинала, который ранее использовался в БП. То есть, если на нем написано «10А», то рекомендуется использовать только десяти-амперный предохранитель. Разница может отразиться на функционировании всей цепи. Кроме того, при несоответствии номиналов на практике элементы БП «живут» гораздо меньше.

Использование таких конструкций допускается только в исключительных случаях. К примеру, если вы застряли ночью на трассе, а перегорел элемент, отвечающий за работу фар. Если вы решитесь это сделать, то, добравшись до ближайшего авто-магазина, обязательно купите новый предохранитель и установите его. Постоянная эксплуатация таких самоделок может привести не только к короткому замыканию, которое впоследствии может стать причиной возгорания.

Распиновка предохранителей на Фольксвагене

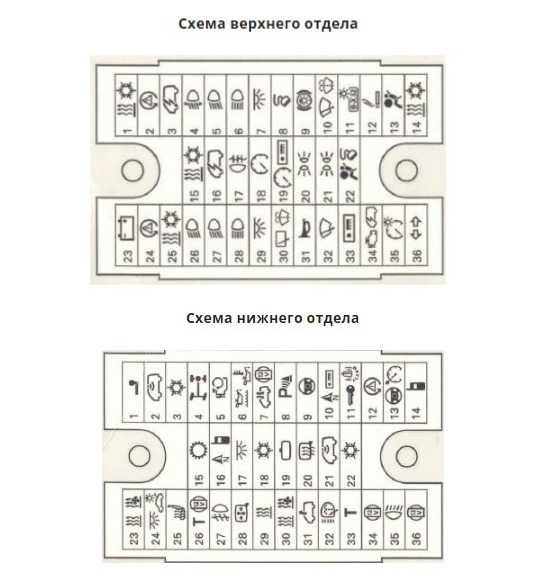

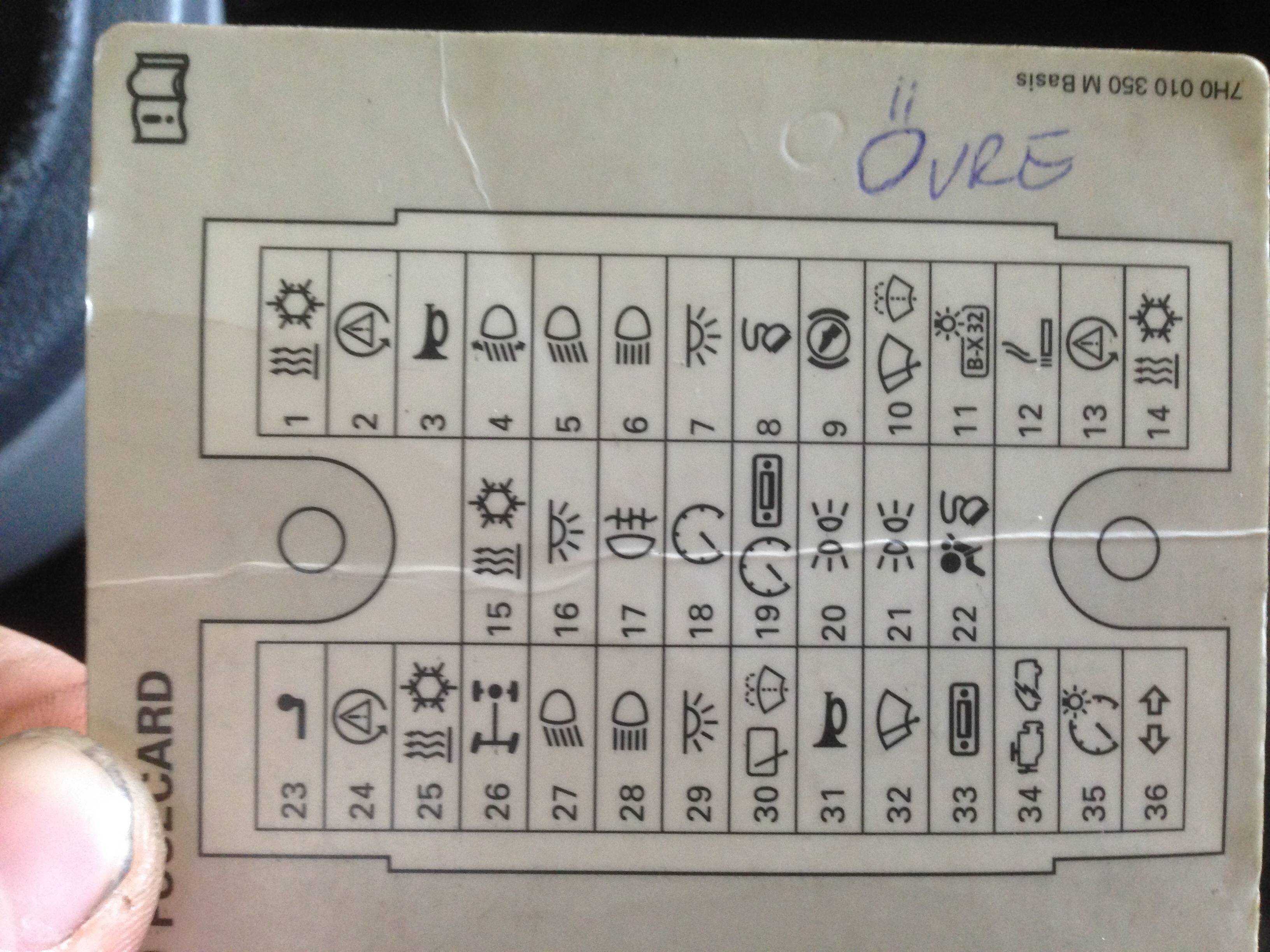

На нижних плоскостях крышек монтажных модулей указана распиновка вставок для Volkswagen Т5.

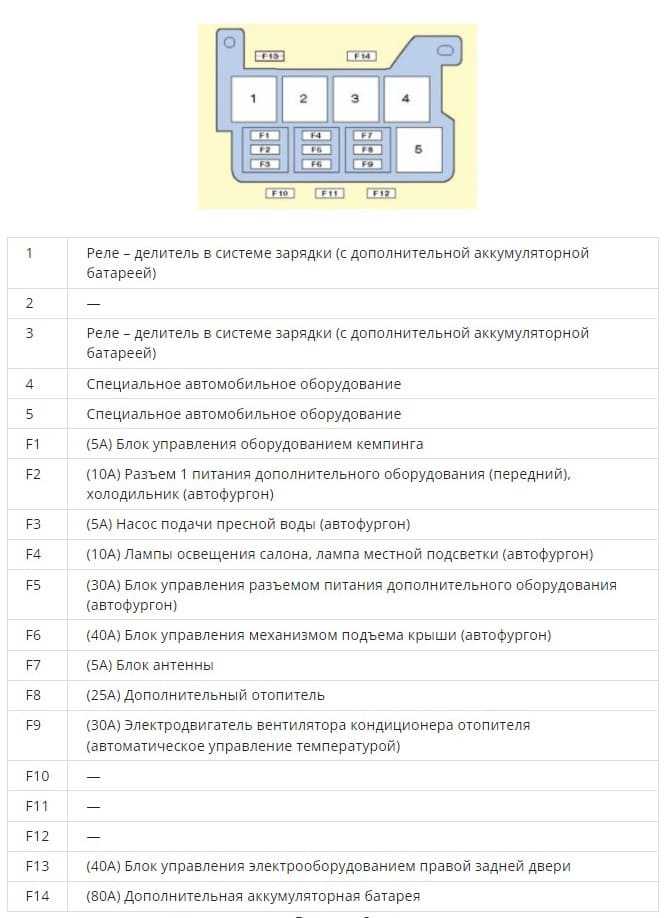

Предохранители под сиденьем.

VW T5 Multivan

Особенностью люксовой пассажирской модели является блок с перемычками под водительским креслом.

Там стоят элементы, подсоединенные к следующим устройствам:

• приточному вентилятору;
• поясничной поддержке водительского сиденья;
• преобразователю напряжения;
• дополнительному прикуривателю;
• БУ сдвижными дверями;
• розеткам в салоне;
• голосовому усилителю и т.д.

Фольксваген Каравелла T5

Назначение и расположение предохранителей на VW T5 Caravelle соответствуют модификации Transporter. Распиновка представлена на фото.

Где находится предохранитель на webasto volkswagen transporter t5?

Этот предохранитель находится в блоке SC. Блок находится в салоне.6 нояб. 2013 г.

Как снять блокировку Вебасто на т5?

Разблокировка Вэбасто ВАГКОМОМ: Выбираем 18 Автономный отопитель. Адаптация 03 канал. Читаем ставим значение 1. Нажимаем «тест» Нажимаем сохранить Читаем ошибки и стираем их.Jun 28, 2011

Где находятся предохранители на Фольксвагене т5?

Расположение элементов: Основные блоки реле и предохранителей расположены в центральной части панели приборов за пластиковой крышкой. Дополнительный блок находится под водительским сиденьем. На фото выше отмечены красной точкой.

Где стоит Вебасто на т5?

О наличии вебасты говорит ещё наклейка с соответствующей надписью (на панели под капотом либо на стойке двери). Ищите вебасту по трубке глушителя, которая выходит где-то в середине. Если есть возможность, сфоткайте подробно днище машины с ямы или эстакады.

Где находится датчик скорости на т5?

Он расположен за крышкой овальной формы, которая крепится шестью болтами к задней стороне тормозного суппорта. Просто выкрутите этот болт и вытащите старый трос спидометра.

Как перезагрузить Webasto?

Как сбросить ошибки WebastoНажать кнопку быстрого старта «5» . Через 10 секунд вставить предохранитель обратноПроизвести пробный запуск подогревателя, нажав кнопку быстрого старта «5»Если в процессе запуска/работы отопителя вновь будет зафиксирована ошибка, она будет отражена на дисплее таймера

Почему блокируется Webasto?

Отопитель WEBASTO блокирует свою работу в случае нескольких подряд ошибок запуска. Существует способ снять состояние блокировки с помощью манипуляций питанием отопителя и органом управления. Ниже приведен порядок действий для разблокирования отопителя Webasto Thermo Top V автомобилей LAND ROVER.

Где находится блок предохранителей?

Современные плоские предохранители Расположение одного из этих блоков предохранителей — под приборной панелью. Чаще всего щиток с предохранителями расположен в передней части салона авто под приборной панелью в районе Вашего левого колена, если Вы сидите в сиденье водителя.

Где находится датчик давления масла на т5?

Датчик уровня масла в Транспортер Т5 1J0907660F находится на поддоне двигателя автомобиля. В некоторых случаях может быть скрыт защитой.

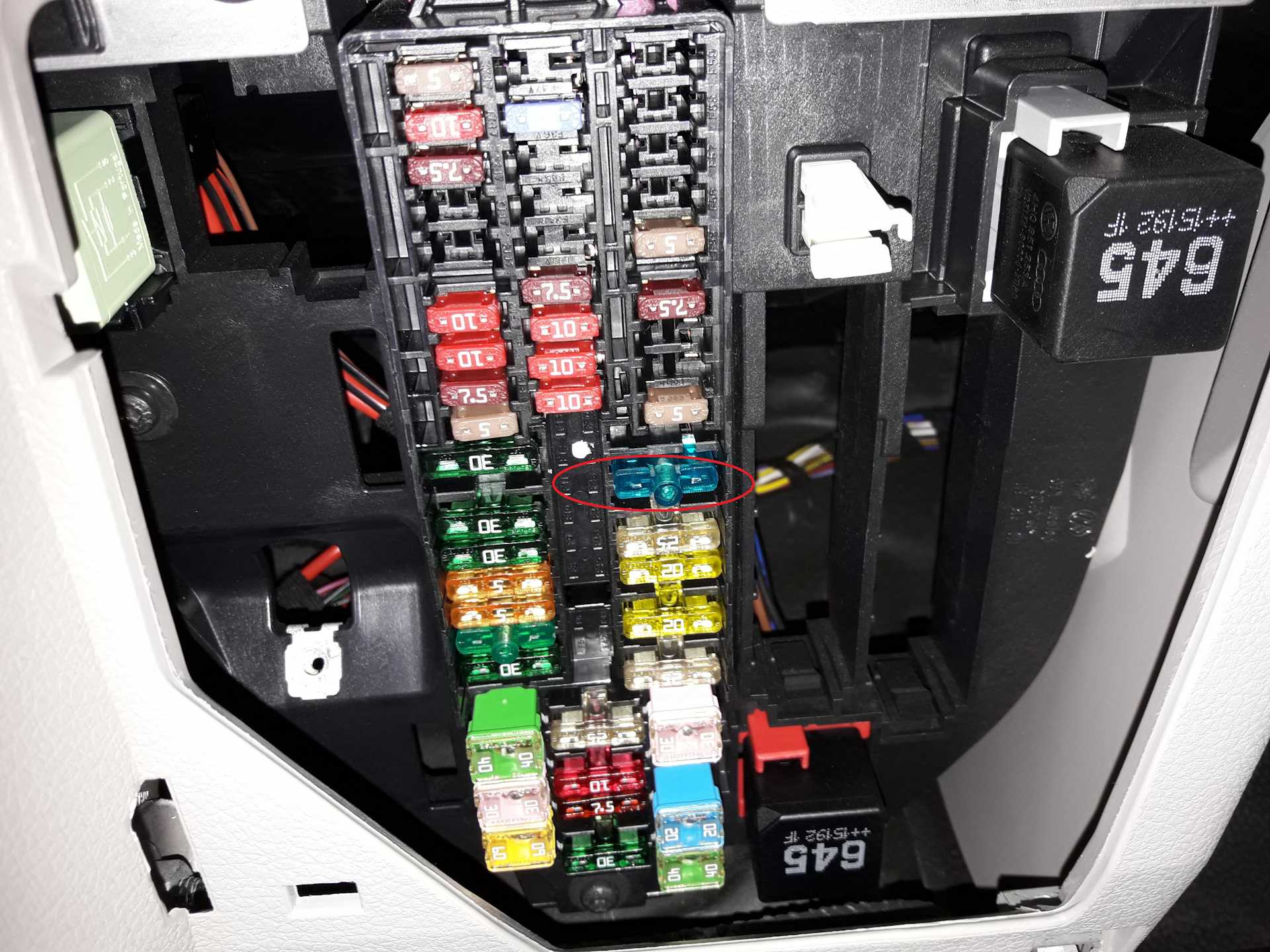

Какой предохранитель на Вебасто?

Это предохранитель F11 в салонном блоке предохранителей номиналом 20 А. Также крестовой отверткой откручиваем саморез, который держит блок в фиксированном положении.

Что делать если не запускается Webasto?

Частая причина отсутствия запуска Вебасто заключается в отсутствии подачи топлива в камеру сгорания. Это может произойти по причине отсутствия горючего, либо сильного засорения фильтра насоса. Если не понятно, почему не работает Вебасто, то следует также осмотреть шланг подводящий топливо.

Где находится предохранитель на webasto volkswagen transporter t5? Ответы пользователей

Технический Форум-клуб Фольксваген Транспортер,для всех владельцев автомобилей Volkswagen Transporter,Caravelle,Multivan T4 T5 T6.

Не сложно было найти, в этом видео-ролике сразу становится понятно где расположен предохранитель вебасто Volkswagen Transporter. Комментарии и уточнения где .

Volkswagen Transporter T5 относится к классу грузо-пассажирских автомобилей. . В салоне основной блок предохранителей находится в центральной консоли, .

Предохранители и реле Volkswagen T5 Transporter. Рассмотрены автомобили 2003, 2004, 2005, 2006, 2007, 2008, 2009, .

В итоге пока Выдернул предохранитель. Что делать? Где дальше искать? Может релюшка залипла, если да — где они стоят в Т5 и оно ли это? Спасибо.

Замена предохранителей в Фольксваген Транспортёр Т5

Отзыв владельца Volkswagen Transporter T5 — электроника. Итак, что имеем. Автомобиль VW T5 дизельный. Оборудован жидкостным штатным .

Отзыв владельца Volkswagen Transporter T5 — электроника. Не давно столкнулся с проблемой, не работал моторчик омывателя, и не мог найти .

Иван Быстров

Здравствуйте! Меня зовут Иван Быстров, и я главный редактор этого сайта. Мне 32 года, я живу в Ярославской области России. Я всегда увлекался автомобилями, всегда хотел узнать больше, но зачастую не мог найти ответы на свои вопросы. Это сподвигло меня на создание проекта, где будет собрано воедино максимальное количество вопросов про автомобили, и на каждый из них будет предложен грамотный ответ! Очень надеюсь, что мой труд поможет всем получить новые знания быстро и без лишних затрат энергии!

Не могу найти предохранители Webasto в моем Chausson 640 2022!

шосси2022

7 ноября 2022 г.

• #1

Мы купили Chausson 640 и наслаждаемся им, однако температура упала, и мы хотели бы использовать наш обогреватель Webasto. Оказывается, вы не должны запускать Webasto с четвертью бака, потому что вы рискуете заблокировать себя, что мы и сделали, тестируя систему несколько дней назад.

Нигде в Chausson 640 мы не можем найти предохранители Webasto! Мы нашли это видео:

, но предохранителей нашего обогревателя там нет. (безумный реквизит Колину из Tyne Valley, это видео потрясающее и полезное).

Этот Шоссон был куплен во Франции.

Любые идеи о том, где мы могли бы найти предохранители? У кого-нибудь есть Chausson 640 или аналогичный из Франции с Webasto?

8 ноября 2022 г.

• #2

Предохранители для моего вебасто подключены непосредственно к аккумуляторной батарее, 3 предохранителя прямо от клеммы аккумулятора +ve.

Погонщик

9 ноября 2022 г.

• #3

Не могли бы вы ненадолго снять минусовую клемму с аккумулятора. У моего старшего была кнопка сброса сверху / по центру … просто снимите заглушку и нажмите кнопку. Хотя насчет новых моделей не уверен. Webasto может потребоваться несколько подходов для перезапуска, когда заканчивается топливо. Поверните диск на выкл, затем на максимум, пока он не загорится. Лучше всего при работающем двигателе, так как он не заведется при низком заряде аккумулятора

Драйвервью1

10 ноября 2022 г.

• #4

У меня был 630, а реле и предохранитель находились в сервисном шкафчике сбоку, где главный блок предохранителей и заливная горловина бака для воды, если поможет

Вуи1958

11 ноября 2022 г.

• #5

Нашли?

Если у вас есть, было бы полезно для других участников, если бы вы вернулись сюда и сказали, где это?

шосси2022

14 ноября 2022 г.

• #6

Привет, ребята! Имеющийся у нас Chausson 640 2022 из Франции нигде не имеет отдельных предохранителей Webasto. Но, спасибо за идеи — я написал по электронной почте Тайн Вэлли (который сделал видео), а также Chausson. Tyne Valley была восхитительной и сразу же ответила мне — они предложили мне удалить все предохранители из держателя предохранителей technibox, подождать 20 минут, переустановить и попробовать. Другие Youtube предлагают вам несколько раз сбросить предохранители Webasto, чтобы он заработал. Пришлось тянуть все и ждать 2 раза. Тогда это сработало! Большое спасибо Джеффу из мастерской Tyne Valley, который очень быстро предоставил мне это решение — благодаря ему мы не уснули в холоде!

Через несколько дней я получил ответ от Chausson, они предоставили эту диаграмму, показывающую, как предохранители Webasto связаны в блоке предохранителей technibox — я полагаю, что если вы просто удалите их выделенные предохранители и подождите 20 минут, вы также сбросите Webasto.

Я надеюсь, что это поможет всем в Интернете, кто замерз и пытается перезагрузить свой обогреватель Webasto, вытащив предохранители!

Вы должны войти или зарегистрироваться, чтобы ответить здесь.

Делиться:

Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Эл. адрес Делиться Связь

Расположение предохранителя Вебасто в автомобиле Volkswagen T5

Здравствуйте! Я Алексей Ковалев, автомеханик с опытом работы в области ремонта и обслуживания автомобилей марки Volkswagen. В этой статье я расскажу вам о том, где находится предохранитель Вебасто в автомобиле Volkswagen T5.

Что такое Вебасто и как он функционирует в Volkswagen T5

Вебасто — это система дополнительного обогрева, установленная на некоторых моделях автомобилей Volkswagen. Она предназначена для поддержания комфортной температуры в салоне автомобиля в холодное время года. Система работает от отдельного предохранителя, который отвечает за подачу электроэнергии на Вебасто.

Расположение предохранителя Вебасто в Volkswagen T5

В автомобиле Volkswagen T5 предохранитель Вебасто находится в блоке предохранителей, который расположен под рулем, на панели приборов. Для доступа к предохранителю, вам необходимо:

Сядьте за руль автомобиля и отрегулируйте кресло для удобства работы.
Обратите внимание на панель приборов возле руля. Вы найдете заметную крышку, за которой скрывается блок предохранителей.
Открыть крышку предохранителей, используя специальный рычаг или кнопку.
Внимательно изучите диаграмму расположения предохранителей на внутренней стороне крышки

Предохранитель Вебасто будет помечен соответствующей меткой.
Тщательно извлеките предохранитель Вебасто из его гнезда, используя при необходимости пассатижи или отвертку.

Проверка и замена предохранителя Вебасто

Прежде чем заменить предохранитель Вебасто, вы должны проверить его на наличие перегоревших или обрывшихся проводов. Если предохранитель исправен, проблема может быть в самой системе Вебасто, и вам следует обратиться к квалифицированному специалисту Volkswagen для диагностики и ремонта.

Если же предохранитель поврежден, его необходимо заменить новым предохранителем того же типа и номинала

Важно убедиться, что подача электроэнергии на Вебасто происходит без помех, чтобы система могла функционировать правильно

Где находятся?

Каждый владелец Фольксваген Транспортер сталкивался с этим вопросом. Если этот автомобиль у вас недавно, то мы поможем разобраться в этом вопросе. В автомобилях Фольксваген Транспортер Т4 и Т5 находится несколько блоков предохранителей.

Автомобиль Фольксваген Транспортер Т5

Основной БП с предохранителями и реле в автомобиле Транспортер Т4 находится в салоне транспортного средства. У многих автовладельцев возникает проблема при его первом поиске. Его месторасположения никак не выделяется, поэтому автолюбителям приходится пересматривать сервисный мануал, чтобы выявить его. Но это на так сложно. БП находится слева под рулевым колесом. Он спрятан за пластиковой защитной накладкой, которую следует открыть для доступа к устройству.

Что касается модели Т5, то здесь разработчики внедрили несколько БП. Один из них расположен в салоне транспортного средства, другой — в подкапотном пространстве. Найти эти БП не составит труда: один из них находится в средней части торпеды, а другой — в районе аккумуляторной батареи в моторном отсеке.

Где находятся блоки предохранителей и реле на Фольксвагене Т5

Выпуск Volkswagen Т5 начался в 2003 г. Автомобиль производили в немецком Ганновере и польском Гданьске. В России на калужском заводе компании его выпускали методом крупноузловой сборки.

Модель стала бестселлером в Европе – ее признавали лучшим минивэном в 2005, 2007, 2008 гг. Российским лидером продаж в своем классе машина стала в 2012 г.

Параллельно с грузовой модификацией к дилерам поступал люксовый пассажирский Multivan, а с 2004 г. – более дешевая версия Caravelle. После рестайлинга в 2010 г. и до окончания производства в продаже находился модернизированный VW Transporter T5 GP.

На Фольксвагене Т5 предохранители и реле устанавливались на печатные платы. Для защиты от механических повреждений и попадания влаги их размещали в монтажных боксах. На модификациях Транспортер, Каравелла и Мультивэн они находятся в нескольких точках кузова.

Предохранители в салоне.

В салоне

Основной блок с перемычками состоит из 2 плат и модуля с коммутационными переключателями.

Добраться до него можно так:

1. Сесть на одно из передних кресел.
2. Найти технический лючок за рычагом перемены передач на центральной консоли.
3. Подцепить отверткой крышку и снять ее.

В подкапотном пространстве

Поиск предохранителей в подкапотном пространстве состоит из таких действий:

1. Поднять передний капот и закрепить его на газовых упорах.
2. Осмотреть пространство между левым бортом и аккумуляторной батареей.
3. Демонтировать крышку пластмассового короба между ними.

Рядом с основным блоком находятся силовые плавкие вставки для потребителей повышенной мощности.

Схема предохранителей на Volkswagen T5 на русском языке

На Volkswagen Т5 установлены флажковые предохранители. Они состоят из полупрозрачного пластикового корпуса с плавким элементом внутри и ножевых контактов.

Чтобы не перепутать перемычки, на которых не нанесена маркировка, следует помнить, что они окрашены в разные цвета в соответствии с силой тока, на которую рассчитаны:

Номинал, А	Окраска
5	бежевая
7,5	коричневая
10	красная
15	синяя
20	желтая
25	белая
30	зеленая
40	голубая

Авто 2008 года

На автомобилях 2008 г. выпуска в моторном отсеке стоят перемычки, подключенные к таким электроприборам:

• стартеру;
• вентилятору обдува радиатора;
• датчику уровня топлива;
• насосу ОЖ;
• лямбда-зонду;
• кондиционеру;
• зажиганию;
• АБС;
• насосу омывателя лобового стекла;
• усилителю руля;
• стоп-сигналам;
• фонарям заднего хода;
• переключателю ближнего и дальнего света;
• сигналу высокой тональности;
• топливному насосу (бензин и дизель);
• вспомогательной помпе печки и т.д.

Блок под капотом.

Здесь же стоят реле для подачи напряжения к таким устройствам:

• бензонасосу;
• БУ автоматической КПП;
• электромеханической муфте климатической установки;
• насосу выпускного коллектора.

Силовые плавкие вставки на 100 А подключены к следующему оборудованию:

• генератору;
• блокам с предохранителями в салоне;
• вентиляторам охлаждения;
• распределению питания от АКБ;
• замку зажигания.

На верхней салонной плате центральной консоли находятся предохранители, обеспечивающие защиту таким электроприборам:

• указателям поворота;
• корректору фар;
• задним и передним дворникам;
• форсункам омывателя ветрового стекла;
• переднему левому и правому габаритам;
• прикуривателю;
• модулю управления задней дверью;
• звуковому сигналу;
• датчикам подушек безопасности и др.

На нижней половине можно увидеть перемычки, подсоединенные к таким электроприборам:

• БУ бортовой сетью;
• противоугонной системе;
• омывателю фар;
• вентилятору на крыше;
• дополнительному отопителю («Вебасто»);
• парковочному ассистенту;
• подогреву и регулировке наружных зеркал;
• кнопкам на многофункциональном рулевом колесе;
• регулировке яркости подсветки приборной панели;
• плафону в салоне;
• противотуманным фарам;
• навигатору;
• ТВ-тюнеру;
• аудиосистеме и т.д.

За основной платой находится блок реле:

• вспомогательного отопителя;
• омывателя фар;
• антиобледенителя на заднем стекле;
• дополнительного вентилятора кондиционера.

Под водительским креслом стоят перемычки, подключенные к таким электроприборам:

• делителю зарядки АКБ;
• запасному аккумулятору;
• местной подсветке;
• водяному насосу;
• специальному оборудованию.

VW 2012–2013 годов

Схемы и назначение предохранителей на главных платах салона и моторного отсека у моделей 2012–2013 гг. выпуска не изменились.

В модуле реле подкапотного пространства можно увидеть переключатели, обеспечивающие правильный порядок пуска таких устройств:

• системы зажигания;
• бензонасоса;
• воздушной помпы выпускного коллектора;
• вентиляторов охлаждения;
• ЭБУ кондиционера.

Под водительским сиденьем находятся элементы защиты следующих устройств:

• антенны;
• холодильника;
• спецоборудования.

установка таймера вебасто 1533 на Т5 GP / Т5

установка таймера вебасто 1533 на Т5 GP / Т5

Сразу оговорюсь отчет не полный , поскольку на торпедо еще таймер не прикрутил .Еще думаю куда его поставить .Это в принципе не шибко интересно , там просто провода протянуть в нужноеместо. Да и про подключение отопления салона задумался . Первоначально хотел только двигатель греть. Как сделаю , добавлю фото и прочее.

Был куплен таймер с комплектом проводов у партнера клуба Alex Keyton.В комплект входил сам таймер , разъем к нему с проводами , предохранитель, , пин с заглушкой для Вебасты .

Основные работы проходят снизу авто .Нужна яма или подъемник , но посколькутаковых не имею , но есть опыт ремонта авто с бордюра ))) все работы проводились на авто загнанным одной стороной на бордюр .Место хватило , а пара штанов не далазамерзнуть )))Откручиваем защитный кожух , стоит с левой стороны. 2 болта на 13 , штук 5 саморезов на 8 и две пружинные шайбы .Очень облегчил жизнь Г образный ключ на 8 , поскольку некоторые саморезыстоят в углублениях .

Вебасто само не снимал , откручиваем его кронштейн . Держится на 3 болтах на 13 .Нужна головка с удлинителем.

Вебасто остается висеть на шлангах и прочем . Сам догреватель

Нам нужен разъем сверху Вебасто слева , если не ошибаюсь шестиконтактый , сверху два разъема, нужный с большим количеством проводов .

В 1 контакт (он подписан , как и остальные ) вставляем пин с заглушкой ,Этот провод пойдет на разъем W- bus на таймере . Чтобы вставить пин , нужно вытащить резиновую заглушку .Выковыривал её упорно ))Пин и заглушка (маленькая белая штучка )

Получается вот так

Провод протягиваем в салон , под сиденьем есть резиновая заглушка через неё и протягивал.

Под минусовой провод есть шпилька прямо под сиденьем

На корпусе таймера выводы подписаны , + — w bus и еще один (он нужен , еслинужно греть и салон ) .Соответственно нужно плюс к плюсу , минус к минусу , провод от Вебасто к w bus.Плюс взял от предохранителя прикуривателя ,отдельныq предохранитель в своем корпусе ставить не стал , в колодку где стоит предохранитель прикуривателя , вставил пины для предохранителя 000 979 135 E.

Все скручиваем и контрольный запуск

Слушаем звуки запустившейся Вебасты и радуемся предстоящему теплу )))Ведь скоро лето

VW Т5 T5GP T6 Transporter — Multivan -California запись закреплена

Добрый день,нужна помощь не запускается вебасто,где искать предохранители сбросить ошибки или что то ещё?

Евгений, через какой компьютер?

В режиме догревателя работает? (Когда заводишь двигатель догревает?)

Может быть мой ответ поможет. Не запускался при температуре окружающего воздуха +4′,но как только датчик показал +4′ этот вредина заработал.
