Почитал в факе о ремонте сего девайса. Стало как- то жутковато. Поэтому сделал так: — отрезал шланг от цилиндра и очистил штуцер. — вывел регулятор в положение максимального подъема фар — шприцем с иглой заполнил цилиндр (ничего не разбирая и не оттягивая) — тем же шприцем заполнил подводящую трубку в 2- 3 этапа, постепенно убирая регулятор в положение фар вниз — одел трубку на штуцер.
Собственно, все. Работает. Заполнил антифризом.
Рег.: 17.02.2005 Тем / Сообщений: 2 / 235 Откуда: SPb Возраст: 46 Авто: 21213, 1999г.в. + 21310, 2011г.в.
Рег.: 09.12.2004 Тем / Сообщений: 3 / 2810 Откуда: Каменск-Уральский Возраст: 42 Авто: 212180 1,7 карб
Это точно. И надежность возрастает в разы.
Рег.: 19.05.2005 Тем / Сообщений: 13 / 589 Откуда: St.-Petersburg Возраст: 58 Авто: 21310-20
Рег.: 09.12.2004 Тем / Сообщений: 3 / 2810 Откуда: Каменск-Уральский Возраст: 42 Авто: 212180 1,7 карб
Пока у меня были машины без корректора я им естественно не пользовался, хотя возникали ситуации когда надо было. Теперь пользуюсь регулярно, в зависимости от нагрузки, типа дороги, если иду колонной за кем-нибудь и т.д.
А по поводу нужен или нет, ты спроси у водителей, которые едут тебе навстречу
Рег.: 02.11.2005 Тем / Сообщений: 2 / 273 Откуда: москва Возраст: 36 Авто: vw-bus: 21214М 2012г.в.
Рег.: 19.05.2005 Тем / Сообщений: 13 / 589 Откуда: St.-Petersburg Возраст: 58 Авто: 21310-20
Рег.: 17.02.2005 Тем / Сообщений: 2 / 235 Откуда: SPb Возраст: 46 Авто: 21213, 1999г.в. + 21310, 2011г.в.
По удобству. Поставив корректор, выкрутила его максимально вверх и потом открутила обратно на три щелчка. На машине без водителя и груза. В таком положении отрегулировала высоту, как положено. После этого, сев внутрь, покрутила ручку. Вдаль можно поднять ближний очень далеко (но не как дальний), вблизь — метров пять от переднего бампера. Езжу обычно одна, но часто в магазин/за город катаюсь с одним, двумя и тремя пассажирами и разным количеством груза. Уже успела протестировать — можно гибко подобрать высоту света, независимо от загрузки машины и сделать так, чтобы и встречных не слепить при данных условиях дороги и самой видеть как можно дальше. Причем при езде в городе, по освещенным дорогам, я не думая скручиваю фары вниз на пару щелчков ниже штатного положения. А как только оказываюсь в темном месте (двор, загородная трасса) — поднимаю вверх.
Читать дальше: Тоник прибор для измерения
надумал починить гидрокорректор, что не говори, а вещь полезная. менять слишком долго, трудно и дорого, поэтому ленивый бомж вариант
Источник

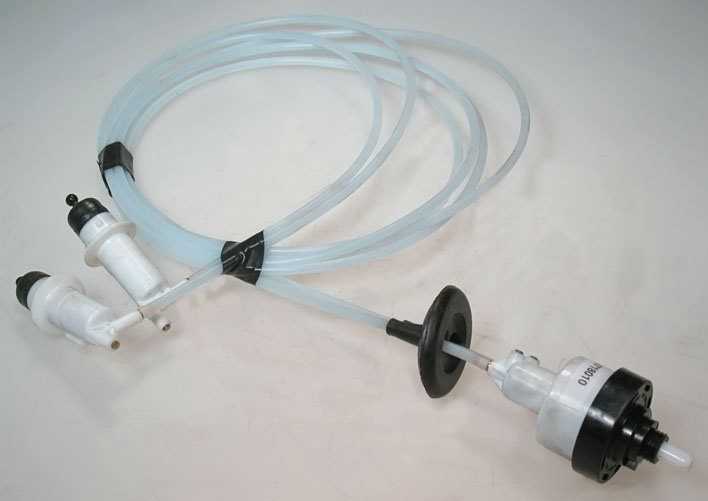

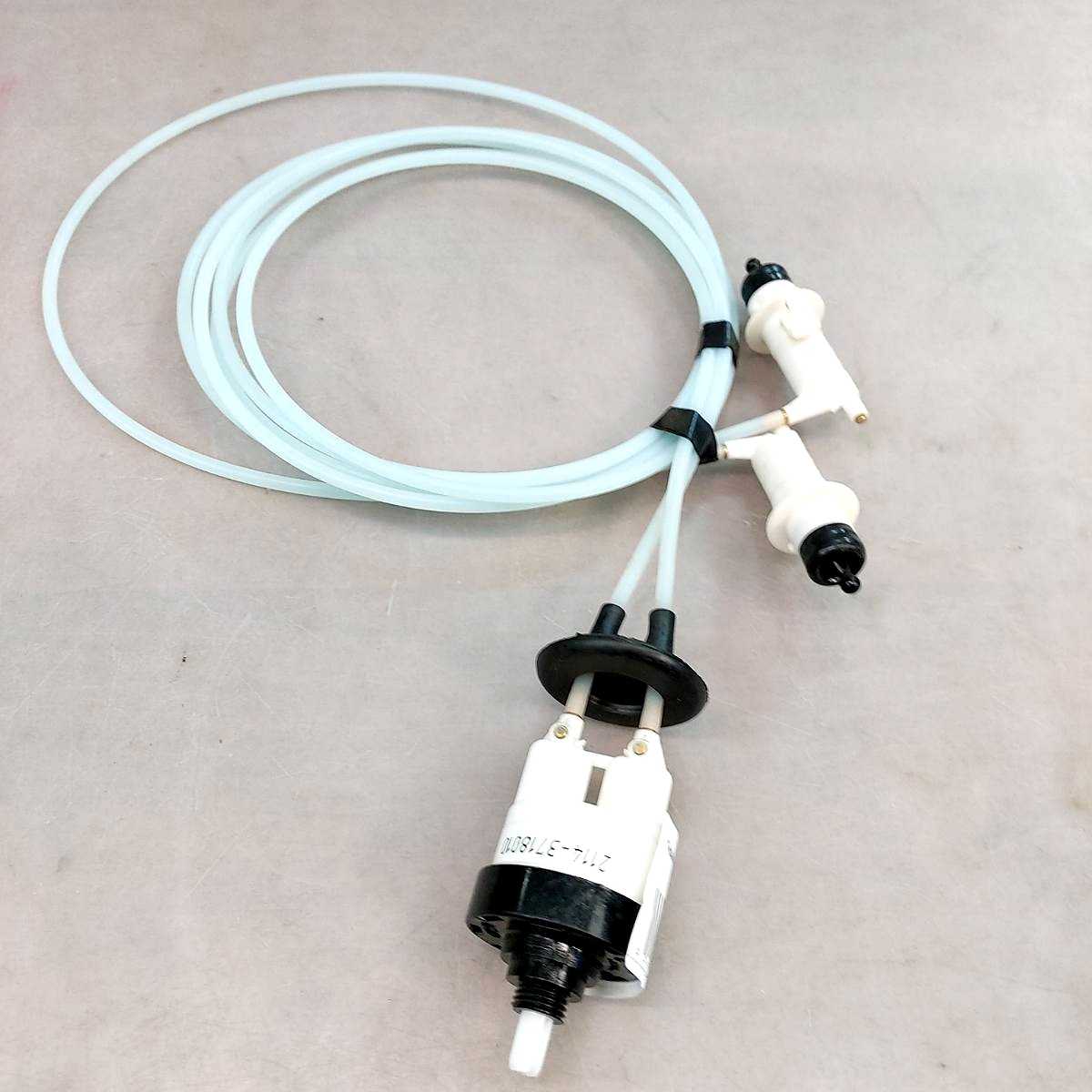

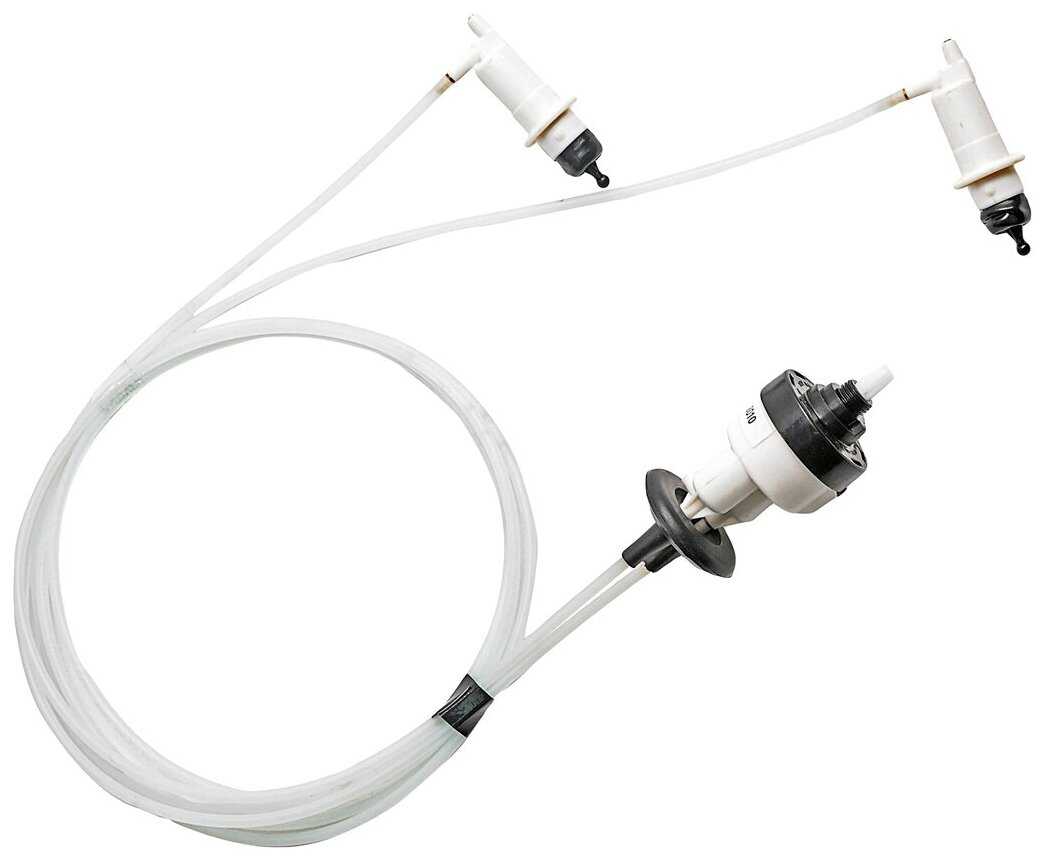

Устройство гидрокорректора фар
Несложно догадаться, что принцип функционирования этого прибора основан на использовании парциального давления жидкости. В современных автомобилях применяется несколько гидравлических механизмов, принцип работы которых примерно одинаков. В качестве примера можно привести тормозную систему. И всё же каждый из таких механизмов имеет определённые конструкторские особенности. Классический гидрокорректор фар состоит из следующих компонентов:
- основного цилиндра, смонтированного в районе приборной панели;
- системы трубопроводов;
- исполнительных устройств, устанавливаемых непосредственно на фарах.
В качестве рабочего агента используется специальная морозостойкая жидкость. В отличие от электрических, гидравлические корректоры производятся неразборными – так легче обеспечить их идеальную герметичностью. Поэтому на официальном уровне (то есть на СТО, в автосервисах, дилерских центрах) утверждается, что эти устройства неремонтопригодны, и при их выходе из строя подлежат полной замене. Учитывая, что стоимость гидрокорректоров относительно невелика, в большинстве случаев покупка нового устройства действительно выглядит целесообразно. Но так уж устроен человек, что если имеется возможность выполнить ремонт самостоятельно, он, скорее всего, пойдёт именно на этот шаг. В случае с гидрокорректором фар такая возможность действительно существует, несмотря на уверения в обратном.
Правда, многие операции своими руками действительно выполнить малореально – например, продуть систему при попадании воздуха или поменять рабочую жидкость. Кстати, многие водители на вопрос, что залито в гидрокорректор фар, отвечают, что это тормозная жидкость. Это, кончено, не так – здесь используется тосол или состав, аналогичный ему. В рабочем состоянии магистраль устройства всегда находится под достаточно высоким давлением. Если покрутить рычажок вниз – давление уменьшается, и шток заставляет лампочку фары повернуться вниз. Постоянное высокое давление не слишком благоприятно отображается на ресурсе корректора, особенно если при его сборке были использованы некачественные материалы и комплектующие.
В частности, это касается резиновых уплотнений – зимой, когда температура опускается намного ниже нуля, они могут начать разрушаться, что приводит к разгерметизации системы и утечке жидкости. В результате происходит подклинивание поршней, причём на левой или правой фарах это может происходить не одновременно. Как итог – изменять угол становится невозможно, а головная оптика при этом может светить в разных направлениях, одна фара выше, другая – ниже. На всех автомобилях ВАЗ, оснащаемых гидравлическими корректорами, эти устройства собирают по практически идентичной схеме, хотя, безусловно, мелкие конструктивные отличия имеются, связанные с геометрией самого автомобиля, его компоновкой – от этого зависят габариты гидрокорректора, а также особенности компоновки трубопроводов и самих цилиндров. Представляем вашему вниманию таблицу совместимости ГК для конкретных моделей/семейств АвтоВАЗ:
| Артикул гидрокорректора | С какими моделями совместим |
| 2105-3718010 | 2105—2107 («классика») |
| 2108-3718010 | 2108—21099 (семейство Samara) |
| 2110-3718010 | 2110—2112 (семейство 110) |
| 2114-3718010 | 2113—2115 (Samara 2) |
| 21213-3718010 | 21213 «Нива» |
Электрический корректор
- Возможна небольшая доработка электрокорректоров. Это касается как блока управления, так и рабочих блоков, установленных в фарах
- Нужно обладать небольшими знаниями в электрике, что не получить короткого замыкания и пожара
- Навсегда избавляетесь от геморроя гидравлической системы
- Получаете всегда исправный корректор фар
- В случае его выхода из строя, его ремонт гораздо проще, можно менять не всю систему полностью, а только то, что сломалось, то есть по частям
- Срок службы электрического корректора в разы выше, чем гидравлического.
Вот видос, как подключали электрокорректор ваз:
Несмотря на разную распиновку, работает электрокорректор фар на большинстве машин по схожему принципу. Принцип работы основывается на постоянном сравнении напряжения на двух переменных резисторах.
Один из резисторов связан с переключателем положения корректора фар на приборной панели, а другой с датчиком фактического положения штока электрокорректора. Сравнивание напряжений дифференциальным усилителем позволяет реализовать уравнивание напряжений при ошибке рассогласования.
не работает корректор фар
Таким образом, поворот переключателя на приборной не работает корректор фар нива шевроле приводит к выдвижению электропривода корректора фар на фиксированное расстояние. Если предохранитель часто перегорает, в цепи присутствует оголенный контакт, провоцирующий КЗ.
Визуальный осмотр разъемов на предмет наличия окислов контактов, также следует осмотреть видимый контур проводки на предмет перетирания, обрывов. Окислы с контактов можно убрать надфилем. Проверка питания мультиметром. Если проверка мультиметром показала, что причина неисправности не в разъемах либо проводке, для поиска поломки следует разобрать мотор-редуктор или блок управления корректором фар.
Причины не работающего корректора фар на машине
Осмотримте схемы на предмет обгоревших, вздувшихся радиодеталей, плохо припаянных контактов. Любая поломка — это не конец света, а вполне решаемая проблема! Как самостоятельно заменить переключатель корректора фар на автомобиле Шевроле-Нива. С интернет — Магазином AvtoAzbuka затраты на ремонт будут минимальными. Не забудьте поделиться со своими друзьями и знакомыми найденной информацией. Тюнинг Как отремонтировать корректор фар Понимание принципа работы корректора фар позволяет не только диагностировать поломку, из-за которой не не работает корректор фар нива шевроле регулировка уровня светотеневой границы ближнего света, но и произвести восстановление не работает корректор фар нива шевроле руками.
Рассмотрим, как выполнить ремонт корректора фар электромеханического вида и гидрокорректора. Тем не менее гидрокорректор в большинстве случаев отлично поддается ремонту.
Для того чтобы гидрокорректор перестал нормально работать, достаточно потери даже небольшого количества рабочей жидкости. Пополнить утерю можно обычным антифризом.
Не стоит заливать в систему незамерзающую жидкость для омывателя лобового стекла. При отрицательных температурах жидкость уменьшается в объеме, что впоследствии приводит к завоздушиванию системы. Варварский метод ремонта Многие водители не обременяют себя ни ремонтом, ни с заменой гидрокорректора.
Стоимость
Гидравлический корректор для автомобилей ВАЗ стоит совсем недорого — от 300 до 500 рублей. Электромеханическое устройство обойдется примерно в 1800-2000 рублей.
Есть и универсальные типы автокорректоров, годные для установки на любую марку автомобиля. Например, от производителя Hella система будет стоить от 14 тысяч рублей.
Не стоит забывать: для ксеноновых фар, вне зависимости от марки и модели машины требуется установка только автоматического корректора.
Сегодня мы разберем эту проблему, как с ней бороться, рассмотрим несколько вариантов выхода из положения.
Для решения проблемы с гидрокорректором существует несколько вариантов:
- Замена его на новый
- Ремонт старого
- Сделать его механическим народными способами
- Поменять на электрифицированный
Каждый из вариантов рассмотрим более подробно, их минусы и плюсы. К каждому решению приложу наглядное видео.
Устранение дрожания фар
Некоторые владельцы отечественной ВАЗ 2110 замечали, что при езде дрожит свет. Такая проблема чаще появляется в фарах Киржач, а вот в этой детали от компании Bosch такое явление довольно редко возникает. Причина: дребезжание самого отражателя.
Для устранения дрожи света нужно проверить:
- На месте ли отражатель в защелке;
- На месте ли тяга регулировочного болта;
- Упирается ли в посадочное гнездо шток гидрокорректора;
- Не провисла ли нить (меняем местами лампы дальнего и ближнего света)
- Не перетерлась ли в гидрокорректоре трубка.
Среди наиболее удачных способов устранения неполадки:
- Замена гидрокорректора на электрокорректор.
- Наращивание длины штока гидрокорректора, что поможет натянуть пружину.
Этот народный метод позволяет избавится от дергания света путем одевания на шток гидрокорректора колпачка.
В качестве колпачка используют:
- пластиковый дюпель длиной 8мм,
- колпачок от тормозного штуцера,
- другой пластиковый колпачок.
Порядок работы прост:
Вытаскиваем с осветителя гидрокорректор.
На его шток плотно одеваем колпачок. Если вы решили провести ремонт печки на ВАЗ 2110 своими руками, то вам следует изучить возможные неисправности данного узла, а
Важно, чтобы он не соскочил внутрь.
Вставляем гидрокорректор в посадочное место.
Как правильно отрегулировать ГФ
В силу разных причин при продолжительной эксплуатации настройки устройства «уходят» от первоначальных заводских установок, что требует осуществления ручной регулировки гидрокорректора фар при проведении плановых ТО. То есть прибор исправен, по выставить положение головной оптики в правильном направлении только с помощью переключателя уже не удаётся. Обычно это происходит из-за отсутствия хорошего зацепления штока и рычага (речь идёт о головном цилиндре). Возникает такая ситуация из-за несовершенства конструкции гидравлического корректора. Её легко исправить – достаточно возвратить рычаг на посадочное место. Другое дело, что это вряд ли предотвратит возможность повторного возникновения поломки, поэтому стоит задуматься о том, как укрепить соединение не в ущерб его подвижности. Частично проблема решается отвинчиванием регулировочного винта, поскольку именно он часто становится причиной выскакивания рычага, если закручен полностью. Но здесь нужно учесть тот факт, что винт выставляется таким образом, чтобы фары опускались/поднимались, обеспечивая правильный угол освещения, выставляемый на стенде.
Регулируем фары самостоятельно
Правильно выбрать и установить требуемый световой поток на машине вполне возможно водителю самостоятельно. Для этого нужно иметь представление об устройстве приборов освещения и принципах их регулировок. Такие данные описываются в инструкции по эксплуатации автомобиля, там же имеется и описание такой процедуры.
Кратко напомним об этом. Для начала работ нужно приготовить инструмент, ровную площадку.
Из инструмента достаточно крестообразной отвёртки и щитка для прикрытия фары. В машине проверяют давление в шинах, инструкция может регламентировать определённое количество топлива в баке, а также установку на переднее сидение груза, который должен соответствовать весу водителя. А если выразиться проще, то комплектация машины должна соответствовать тому варианту, в котором чаще всего используется.
На следующем этапе регулировка, предусматривает подготовку площадки, которая в некотором роде подменяет собой регулировочный стенд. В качестве такого стенда можно приспособить стену дома или гаража, гаражные ворота или подходящий щит. На нём нужно нарисовать схему для выполнения регулировки фар. Она имеет практически одинаковый вид для всех автомобилей и представляет собой две горизонтальные линии и три вертикальные.
Линии на схеме:
- Ось симметрии машины обозначена как О; Центр правой и левой фар обозначены буквами А и В; Цифра 1 обозначает высоту над полом; Под номером 2 линия, которая расположена внизу под первой на 120 мм, а если в машине установлен гидрокорректор, она находится уже ниже на 65 мм. Перед началом регулировочных работ нужно поставить ручку гидрокорректора в положение, когда самая минимальная нагрузка. Автомобиль перед этим устанавливается на площадке на расстоянии равном 5 метров от щита или стены. После этого можно приступать к регулировке.
На фотографии ниже, показаны винты для регулировки.
Несколько слов о регулировке света на стенде
Все инструкции по эксплуатации транспортных средств рекомендуют проводить подобные регулировки на специальном стенде. Однако в некоторых случаях эту операцию можно легко выполнить самостоятельно. В тех случаях, когда выполнялся ремонт кузова по восстановлению геометрии кузова, лучше всего обратиться в сервис и выполнить эту процедуру с помощью специального стенда.
На фотографии показан один из таких стендов. Он представляет собой стойку, которая свободно вращается в любую сторону. На ней размещают систему для лазерной центровки пучка света, стеклянную линзу с люксометром, зеркало для точного позиционирования.
Для наглядности посмотрите видео.
Замена гидрокорректора фар
Установка и подключение нового
Монтаж гидрокорректора вместо неисправного производится в обратной последовательности демонтажу – ничего сложного здесь не наблюдается.
Если вы решили установить электрическое устройство (оно идеально подходит вместо гидравлического), алгоритм действий будет несколько иной:
В ходе установки электрокорректора есть смысл попутно проверить эффективность работы оптики. Если вы заметили внутри блок-фары конденсат, ее лучше заменить, т. к. в дальнейшем уровень освещенности дороги будет только ухудшаться.
Регулировка света
После установки нового корректора (неважно, гидравлического или электрического), имеет смысл настроить световой пучок. Для этого нужна ровная стена, которую необходимо разметить в соответствии с рекомендациями производителя (см
в инструкции по эксплуатации авто). Разметку можно произвести и самостоятельно, в соответствии с приведенным ниже рисунком.
Электрокорректор
Собрав показанную на рисунке схемы, вы сможете проверить плавность хода сервопривода. Если мотор-редуктор не реагирует на подачу питания, можно смело приступать к его замене либо разборке. Корпус в большинстве случаев крепится пластиковыми защелками. Если защелки не получается отщелкнуть, их можно аккуратно срезать, а при установке части корпуса соединить дихлорэтаном (специальный клей для пластмассы). Сами электродвигатели выходят из строя чрезвычайно редко, но и они продаются отдельно.
Направленность потока света, который излучает головная оптика автомобиля, напрямую связана с массой груза, что везет машина. Если его много, задняя часть кузова проседает, фары начинают задираться вверх, плохо освещая дорогу и ослепляя водителей встречного транспорта. В итоге автомобилист неуверенно владеет ситуацией, где и до аварии недалеко. Необходимое изменение угла потока света обеспечивает гидрокорректор фар. Причем сделать это можно не выходя из машины. Согласно европейским стандартам, корректор должен быть на всех машинах, выпущенных после 1999 года. Что это за устройство и как оно действует?
Краткое руководство как производится регулировка света автомобиля Нива
Правильно отрегулированные фары на транспортном средстве, являются непременным условием для безопасного движения в тёмное время суток.
Не очень приятно, да и небезопасно двигаться по дороге в ночное время, когда встречный транспорт ослепляет до темноты в глазах. А ведь может случиться так, что и ваш автомобиль доставляет неудобства для других участников движения.
Также поводом для проверки регулировки может стать плохая видимость водителю во время движения. Проблемы со светом могут создать трудности при прохождении ежегодных технических осмотров. Поэтому такая проверка должна стать правилом для всех водителей.
Замена гидрокорректора фар ваз 21214 нива
Ремонт гидрокорректора фар на ВАЗ 2110 своими руками. Важные моменты
- Главный цилиндр, он размещен за приборной панелью;
- Рабочие цилиндры. Их можно увидеть на блок-фарах;
- Трубопроводы, они соединяют главный цилиндр с рабочими;
- Специальная жидкость.
- Сначала производится подготовка. Снимаются все хомуты крепящие трубку к кузову. Также желательно снять расширительный бачок радиатора. Это облегчит доступ к блок-фаре. В салоне снимают ручку управления, для этого ее просто дергают на себя;
- Далее следует достать цилиндр. Для этого беремся за переключатель на панели и сдергиваем его. В большей части случаев он легко снимается. После этого от переключателя откручивается цилиндр. Делается это с помощью головки на 22. После цилиндр за трубку вытягивается под торпеду. В итоге он должен повиснуть на шлангах;
- От блок-фары отсоединяют исполнительные цилиндры. Они протаскиваются в салон. На этом демонтаж корректора закончен.
- Металлического шарика;
- Пластиковой обоймы;
- Шпульки;
- Ограничивающей канавки на корпусе фары;
- Возвратной пружины.
- Отключается аккумулятор;
- Далее демонтируется гидрокорректор;
- Ставится новый уплотнитель;
- Извлеките ручку настройки корректора и подключите к ней новый электрический прибор. Для этого воспользуйтесь ключом на 22;
- Плюсовой провод подсоедините к монтажному блоку, подключаться нужно к 20 гнезду, колодки Ш2;
- Минус крепится к ближайшей кузовной шпильке;
- Устанавливают в блок-фару новый исполнительный механизм;
- Провода можно протянуть по месту расположения старой трубки;
- Подключаются колодки к основному механизму. Проверяется работа прибора.
AutoFlit.ru
Ремонт корректировки фар ВАЗ 2110
Как сделать ручной корректор фар
- Корпус старого рабочего корректора.
- Болт М8, длина 6-7-10см.
- Две гайки с немного обточенными гранями для фиксации болта в корпусе.
- Контргайка.
xn--2111-43da1a8c.xn--p1ai
Установка электрокорректора фар на ВАЗ 2110
- Гидравлические (корректировка фар за счет поршней и давления жидкости)
- Электромеханические (корректировка фар за счет электричества)
- Автоматические корректоры (автоматическое подстраивание света фар в зависимости от нагруженности автомобиля). Например, автокорректор фар для ВАЗ 2110 «СиличЪ-Зенит».
- Штатный электрокорректор ВАЗ 2110 (ЭМКФ-41)
- Электрокорректор от другой марки автомобиля (например от ГАЗа)
Установка штатного электрокорректора фар на ВАЗ 2110
- Демонтировать гидрокорректор ВАЗ 2110
- Установить электрокорректор для ВАЗ 2110 в штатные места
- Провести проводку вместо трубок гидрокорректора
- Подключить электрокорректор ВАЗ 2110
xn--2111-43da1a8c.xn--p1ai
Регулируем фары самостоятельно
Правильно выбрать и установить требуемый световой поток на машине вполне возможно водителю самостоятельно. Для этого нужно иметь представление об устройстве приборов освещения и принципах их регулировок. Такие данные описываются в инструкции по эксплуатации автомобиля, там же имеется и описание такой процедуры.
Кратко напомним об этом. Для начала работ нужно приготовить инструмент, ровную площадку.
Из инструмента достаточно крестообразной отвёртки и щитка для прикрытия фары. В машине проверяют давление в шинах, инструкция может регламентировать определённое количество топлива в баке, а также установку на переднее сидение груза, который должен соответствовать весу водителя. А если выразиться проще, то комплектация машины должна соответствовать тому варианту, в котором чаще всего используется.
На следующем этапе регулировка, предусматривает подготовку площадки, которая в некотором роде подменяет собой регулировочный стенд. В качестве такого стенда можно приспособить стену дома или гаража, гаражные ворота или подходящий щит. На нём нужно нарисовать схему для выполнения регулировки фар. Она имеет практически одинаковый вид для всех автомобилей и представляет собой две горизонтальные линии и три вертикальные.
Линии на схеме:
- Ось симметрии машины обозначена как О; Центр правой и левой фар обозначены буквами А и В; Цифра 1 обозначает высоту над полом; Под номером 2 линия, которая расположена внизу под первой на 120 мм, а если в машине установлен гидрокорректор, она находится уже ниже на 65 мм. Перед началом регулировочных работ нужно поставить ручку гидрокорректора в положение, когда самая минимальная нагрузка. Автомобиль перед этим устанавливается на площадке на расстоянии равном 5 метров от щита или стены. После этого можно приступать к регулировке.
На фотографии ниже, показаны винты для регулировки.
- Отвёртка, направленная на регулировочный винт, которым устанавливается направление освещения от фар; «Оптика»; Болт, крепящий ободки в фарах; Облицовочная панель радиатора; Винт для крепления облицовки радиатора; Культура Kreplenie oʙodkov; Винт регулировки.
Перед началом работ включают свет, в положение «ближний свет», а одну из фар закрывают щитком. При установке световых пучков в вертикальных направлениях винты 1 и 7 (см. рисунок выше) поворачиваются в одних и тех же направлениях на одинаковые числа оборотов. Допускаются отличия в количестве поворотов винтов не более трёх оборотов.
При выполнении регулировок фар Нивы в горизонтальных плоскостях, используются те же винты, которые на рисунке под номерами 1 и 7. Только теперь их нужно вращать в противоположные стороны. Когда винт 1 будет, повёрнут одним оборотом против хода часовой стрелки, то второй винт 7 вращают уже на один оборот, но по ходу часовой стрелки.
Вращением винтов для регулировок, нужно добиться такого расположения пучка света, когда верхняя горизонтальная линия светового потока, будет не выше нижней горизонтальной линии на стенке или щитке. Наклонная линия пучка света должна пересечься с линиями в вертикальном направлении по центрам обеих фар.
Таким же образом производится регулирование света второй фары Нивы.
