GSM модули для сигнализаций Старлайн: основные команды и настройки
Использование сигнализации на автомобиле предоставляет автовладельцу множество преимуществ, главным из которых выступает уверенность в безопасности своего движимого имущества.
Чаще всего охранные комплексы работают по радиоканалам и дальность связи может достигать до 2000 м
Но важно понимать, что данный показатель даже на популярных системах от Starline может быть значительно снижен из-за помех, холмистой местности, городской застройки и других факторов
По этой причине связь с автомобилем может нарушаться даже тогда, когда он стоит в соседнем дворе. Для решения этой проблемы оптимально использовать комплексы с GSM модулями.

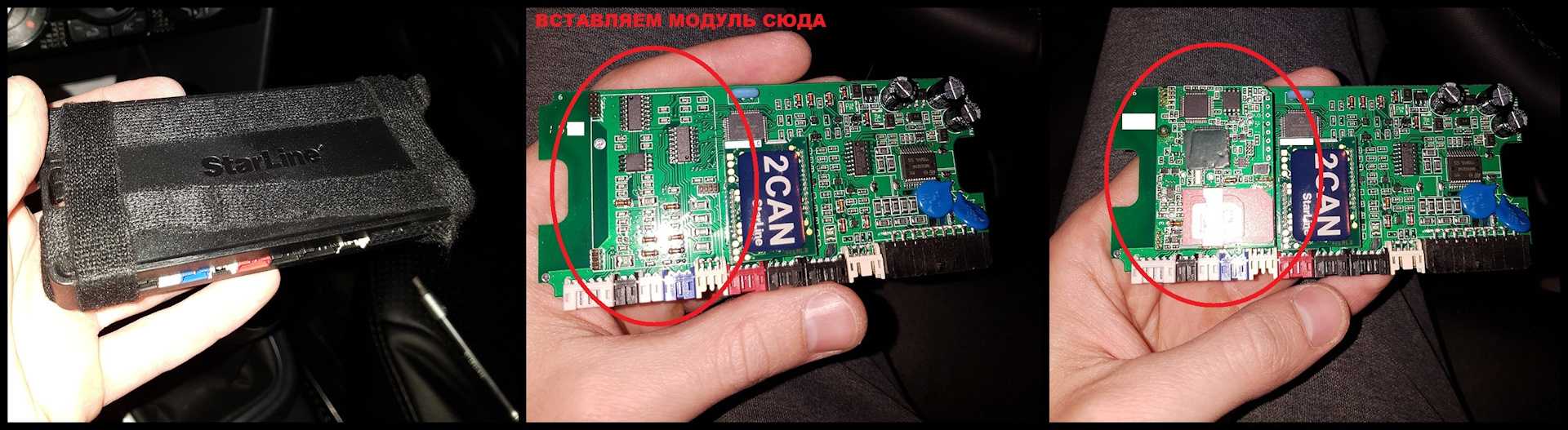

Вставляемый в сигнализации Старлайн GSM модуль
Производитель Starline выпускает универсальные сигнализации. Их преимущество заключается в том, что даже при отсутствии каких-либо систем их можно в будущем доукомплектовать.
Это касается и моделей без ЖСМ. В большинство из них GSM модуль может устанавливаться дополнительно для получения более расширенного и легкого управления автомобилем.
Модуль GSM Starline и сама сигнализация
Принцип работы
Модуль GSM сигнализации StarLine A93 позволяет записать в память 4 телефонных номера, участвующих в управлении комплексом. Первый имеет высший приоритет и позволяет передавать и принимать все коды, предусмотренные системой, без ввода пароля. Остальные номера являются дополнительными и участвуют в работе при невозможности связаться с основным телефоном.
В случае срабатывания сигнализации информация рассылается на все зарегистрированные в модуле номера. В тексте сообщения указываются причины срабатывания системы или другое событие, вызвавшее оповещение. Пользователь подтверждает получение информации нажатием клавиши 0 на телефоне. Это действие отменяет дальнейшую рассылку СМС на дополнительные зарегистрированные номера.
В устройстве реализована процедура первичной настройки, которая автоматически активируется при соединении с модулем. После соединения пользователь должен последовательно ввести пароли (ПИН-коды) доступа PS и PW, которые имеются в документации устройства.
Как сбросить настройки сигнализации Starline на брелке
Во всех вышеперечисленных случаях необходимо скинуть все настройки. Для этого потребуется отыскать сервисную кнопку Valet, которая расположена внутри салона. Как правило, ее скрывают от первого взгляда, чтобы злоумышленник не мог до нее добраться. Если вы точно не знаете, где она расположена, стоит проверить:
- рулевую колонку и место вблизи нее;
- посмотреть внутри бардачка или под перчаточным ящиком;
- открыть пепельницу (если она имеется) и посмотреть внутрь;
- порой установщики прячут эту кнопку внутри дверных карманов;
- место рядом с водительской дверью, на центральном тоннеле;
- недалеко от педального узла;
- рядом с блоком предохранителей (для этого потребуется снимать декоративную крышку).
Теперь можно приступать к процедуре сброса на заводские настройки. На сигнализации Старлайн А91 она осуществляется следующим образом:
- ключ зажигания вставляется в замок и поворачивается в положение On;
- после этого осуществляется нажатие сервисной клавиши Валет 10 раз;
- теперь необходимо повернуть ключ в положение Off. Машина десять раз моргнет габаритами, а также издаст десять звуковых сигналов, подтверждая успешный переход в режим сброса пользовательских настроек;
- еще раз нажимаем кнопку Valet, а автомобиль еще раз издает сигнал;
- на брелоке теперь нажимается первая кнопка. Короткая мелодия подтвердит, что операция выполнена успешно, и все параметры возвращены к заводским;
- для окончания процедуры нужно повернуть ключ в положение On. Второй способ – ничего не нажимать на протяжении десяти секунд. О том, что выход осуществлен, сообщит сам автомобиль, пять раз включив габариты. Брелок же проиграет короткую мелодию.
Стоит напомнить, что для машин с автозапуском потребуется снова выставлять желаемые значения, а также заново полностью программировать все функции.
Настройка дополнительных функций
Старлайн М20 предлагает не только основные функции, но и дополнительные возможности, которые могут быть настроены под ваши потребности. Вот несколько дополнительных функций, которые вы можете настроить:
1. SMS-управление. Вы можете настроить возможность управления системой StarLine M20 с помощью SMS-сообщений. Для этого необходимо активировать функцию SMS-управления и настроить код доступа. После активации этой функции, вы сможете отправлять SMS-команды для управления автомобилем, например, чтобы открыть или закрыть двери.
2. Автоматическое включение двигателя. Вы можете настроить систему StarLine M20 таким образом, чтобы двигатель автомобиля автоматически включался через определенное время после включения системы охраны. Это особенно полезно в зимний период, чтобы подогреть автомобиль перед началом поездки.
3. Датчик удара и скорости
Если вам важно быть в курсе всех событий, связанных с вашим автомобилем, вы можете настроить дополнительные функции, такие как датчик удара и датчик скорости. Датчик удара отправит вам уведомление при обнаружении удара или попытке угону автомобиля, а датчик скорости будет информировать вас о превышении установленного предела скорости
4. Режим «Замер температуры в салоне». С помощью дополнительной функции StarLine M20 вы можете контролировать температуру в салоне автомобиля. Для этого вам понадобится датчик температуры в салоне, который будет передавать информацию на ваш телефон. Вы сможете настроить предельные значения температуры и получать уведомления, если температура превышает или понижается определенные значения.
Обратите внимание, что функции могут различаться в зависимости от модели и версии системы StarLine M20. Для подробной информации о доступных возможностях настройки дополнительных функций рекомендуется обратиться к инструкции пользователя или обратиться к производителю системы
Как перезагрузить сигнализацию Старлайн
Для перезапуска системы, который вызовет сброс установленных параметров до заводских, понадобятся ключи от автомобиля и сервисная кнопка Valet. Если сигнализация была установлена без присутствия ее владельца, следует поискать кнопку в следующих местах:
- на центральной консоли;
- под декоративным элементом из пластика возле рулевой колонки;
- под перчаточным ящиком;
- возле пепельницы или центрального тоннеля;
- между сиденьями;
- в кармашке для мелких вещей;
- клавиша может быть рядом с коробкой предохранителей;
- вблизи педального узла;
- на дверных картах.
Чтобы сбросить настройки СтарЛайн А91, надо выполнить следующие действия:
- вставить ключ, включить зажигание и нажать сервисную клавишу Valet 9 или 10 раз (количество нажатий должно быть указано в инструкции, прилагающейся к устройству);
- выключить зажигание, в результате должны прозвучать 9 (10) сигналов сирены, которые означают вход в режим сброса настроек;
- нажать сервисную клавишу 1 раз;
- после сигнала сирены нажать кнопку 1 на брелке;
- дождаться звукового сигнала, подтверждающего сброс на заводские установки;
- для выхода из режима сброса установок достаточно выключить зажигание или подождать автоматического выхода.
Если настройки охранной системы автомобиля сброшены, габаритные огни вспыхнут 5 раз, а брелок издаст специфический звуковой сигнал.
Что делать, если не получается перезапустить сигнализацию?
Бывают случаи, при которых автомобиль не хочет перезагружаться даже при проведении процедуры обнуления настроек и нажатии кнопок и клавиш. Причиной такой неисправности сигнализации может стать.
- Неполадка самого блока управления Старлайн. Даже при попытке аварийно отключить сигнализацию, блок может не отреагировать на команду нажатия кнопок. При таком положении дел помогает перепрошивка. Следует отвезти автомобиль в сервисный центр для устранения проблем и тонкой регулировки охранной системы.
- Неисправность электроники. При повреждении цепи попытка сбрасывать настройки тоже может не удаться из-за серьезных помех или короткого замыкания.
Есть несколько дополнительных показателей этой проблемы:
- до этого автомобиль мог не реагировать на команды с кнопок брелока;
- периодически возникали сбои функций;
- сирена включалась без видимых причин.
Устранение такой неполадки по силам узконаправленному специалисту, поэтому следует обратиться в сервисный центр Старлайн для решения проблемы.
Как обнулить сигнализацию
Вам понадобится
- — пульт управления сигнализацией;
- — руководство по эксплуатации.
Инструкция
Обнуление (сброс) для каждой сигнализации является индивидуальным процессом. Откройте руководство по эксплуатации, там наверняка есть раздел с подробной инструкцией. Если же данного раздела не оказалось или руководство по каким либо причинам у вас отсутствует, не нужно расстраиваться. Существует несколько стандартных действий, которые подходят для большинства моделей сигнализаций.Первым делом необходимо заглушить двигатель автомобиля. Затем нажать сервисную кнопку Valet девять раз подряд. Сирена автосигнализации издаст один короткий звук, габаритные огни вспыхнут два раза. Кнопка Valet находится на устройстве приема сигналов, которое чаще всего располагают под рулевой колодкой автомобиля. Теперь нужно включить зажигание, после чего сирена издаст девять коротких сигналов, габаритные огни вспыхнут один раз. Это означает, что вы перевели сигнализацию в режим сброса на заводские настройки.
Далее необходимо нажать сервисную кнопку Valet один раз, после чего сирена издаст один звуковой сигнал.
На пульте управления сигнализацией нажмите кнопку с изображением динамика. Последует один длинный звуковой сигнал пульта управления. Это означает, что сброс на заводские настройки произведен успешно.
Для вывода системы из режима сброса необходимо выключить зажигание или дождаться, когда система автоматически выйдет из этого режима. В подтверждение этого последует несколько вспышек габаритных огней, и пульт управления с обратной связью издаст мелодичный сигнал.
Обратите внимание
Будьте внимательны при выполнении данных действий, так как в случае ошибки может произойти блокировка сигнализации. В этом случае вам смогут помочь только специалисты сервисного центра.
Полезный совет
Данную операцию лучше выполнять вдвоем, так как легче будет следить за количеством звуковых сигналов и вспышек габаритных огней. Благодаря этому вы сможете исключить ошибки в своих действиях.
Что предпринять, если ваш автомобиль отказывается реагировать на пульт автосигнализации: сирена молчит, сигналы поворотов не мигают и, что самое главное, замки дверей не открываются? Прежде всего нужно попытаться понять, в чем тут дело. Причин может быть несколько: неисправный пульт или севшая батарейка, помехи связи, разрядившийся аккумулятор или сломавшийся блок сигнализации. Начните искать повреждение, используя метод перехода от простого к сложному.
Инструкция
Сначала проверьте брелок, замените в пульте источник питания. Если машина так и не отзывается, попробуйте разблокировать ее вторым брелоком из комплекта сигнализации. В том случае, если автомобиль не реагирует ни на один из брелоков, воспользуйтесь ключом. Открыв дверцу, кнопкой Valet отключите звуковую сирену (действуйте строго в соответствии с пунктом «Аварийное снятие сигнализации без пульта» инструкции к сигнализации). Если ваши действия правильны, сирена утихнет, и сигнализация откликнется на пульт. Вы включаете зажигание, а машина отказывается заводиться? При этом лампы на приборной панели горят слабо, а сигнализация постоянно подает «голос»? Это признаки того, что аккумулятор вашего автомобиля разрядился. Если у вас установлена автономная сирена, то призвать ее к «порядку» несложно: просто воспользуйтесь ключом. В противном случае для ее выключения нужно отсоединить клемму от аккумулятора. После чего снимите и зарядите его (можно «прикурить» проводами от соседней машины, если она «случилась» рядом). Закончив эту процедуру, не забудьте перепрограммировать пульт, потому что из-за снятия аккумулятора настройки у сигнализации сбиваются.
Зачастую этот дефект сигнализации возникает в сильные морозы, особенно если аккумулятор достаточно старый или слабый. При низких температурах не стоит ставить машину на охрану на долгое время.
Если все вышеперечисленное не помогло, найдите под торпедой (приборная панель) блок сигнализации и отсоедините все провода из его разъемов. Теперь попытайтесь завести машину. Если не получается, то это может означать, что заблокированы зажигание, стартер или бензонасос, и их нужно отключить. Для этого найдите провода, идущие от основного блока сигнализации к жгутам штатной проводки автомобиля. Если штатный провод соединен с проводами от сигнализации, то для разблокировки их нужно разъединить, а концы штатного провода соединить вместе.
как перепрограммировать пульт
www.kakprosto.ru
Устранение неисправностей
Если после замены батареи питания брелок по-прежнему не работает, то возможно причиной сбоя стала более серьезная поломка, требующая ремонта.
Что понадобится?
Чтобы устранить неисправность в брелоке автосигнализации StarLine необходимо подготовить следующие инструменты, приборы и предметы:
- небольшую крестовую отвертку;
- кисточку с мягкой щетиной;
- ватные палочки;
- флакон медицинского спирта;
- мультиметр;
- паяльник с тонким жалом.
Инструкция по проведению ремонта
Для ликвидации поломки и восстановления всех функций пульта нужно:
Извлечь элемент питания из устройства.
С помощью крестовой отвертки открутить винт, скрепляющий две половины корпуса брелока.
Взять мягкую кисточку и аккуратно очистить внутренние детали пейджера от пыли и других загрязнений.
Если внутри устройства присутствуют стойкая грязь или капли жидкости, осторожно удалить их при помощи ватной палочки, смоченной в неразбавленном медицинском спирте.
Используя мультиметр проверить работу системной платы, транзистора, диода и других важных элементов. Если по результатам диагностики, какая-либо деталь оказалось нерабочей, ее необходимо заменить на исправную
Приобрести составляющие для брелока от сигнализации можно в магазине радиодеталей или других специализированных точках продажи.
При помощи паяльника с мелким жалом установить новую деталь в устройство. Этим же прибором можно вернуть отошедший контакт на место.
Собрать корпус пейджера и закрутить отверткой винт. Вставить назад батарею питания.
Брелок StarLine в разобранном виде
Как сбросить настройки сигнализации Starline на брелке
Во всех вышеперечисленных случаях необходимо скинуть все настройки. Для этого потребуется отыскать сервисную кнопку Valet, которая расположена внутри салона. Как правило, ее скрывают от первого взгляда, чтобы злоумышленник не мог до нее добраться. Если вы точно не знаете, где она расположена, стоит проверить:
- рулевую колонку и место вблизи нее;
- посмотреть внутри бардачка или под перчаточным ящиком;
- открыть пепельницу (если она имеется) и посмотреть внутрь;
- порой установщики прячут эту кнопку внутри дверных карманов;
- место рядом с водительской дверью, на центральном тоннеле;
- недалеко от педального узла;
- рядом с блоком предохранителей (для этого потребуется снимать декоративную крышку).
Теперь можно приступать к процедуре сброса на заводские настройки. На сигнализации Старлайн А91 она осуществляется следующим образом:
- ключ зажигания вставляется в замок и поворачивается в положение On;
- после этого осуществляется нажатие сервисной клавиши Валет 10 раз;
- теперь необходимо повернуть ключ в положение Off. Машина десять раз моргнет габаритами, а также издаст десять звуковых сигналов, подтверждая успешный переход в режим сброса пользовательских настроек;
- еще раз нажимаем кнопку Valet, а автомобиль еще раз издает сигнал;
- на брелоке теперь нажимается первая кнопка. Короткая мелодия подтвердит, что операция выполнена успешно, и все параметры возвращены к заводским;
- для окончания процедуры нужно повернуть ключ в положение On. Второй способ – ничего не нажимать на протяжении десяти секунд. О том, что выход осуществлен, сообщит сам автомобиль, пять раз включив габариты. Брелок же проиграет короткую мелодию.
Стоит напомнить, что для машин с автозапуском потребуется снова выставлять желаемые значения, а также заново полностью программировать все функции.
Описание заводских настроек
При перезагрузке пользователь может скинуть настройки, которые делал самостоятельно:
- режим автозапуска по будильнику, таймеру, температуре;
- режим сервисного обслуживания VALET;
- режим турботаймера и иммобилизатора;
- автоматическое включение режима охраны;
- блокировка кнопок брелка;
- установка персонального кода;
- алгоритм работы с ручной коробкой передач;
- режим охраны со звуковыми сигналами тревоги, антиограбления или бесшумной охраны;
- таймер и будильник;
- подключение модуль StarLine М20 или StarLine М30.
Заводские настройки предусматривают то, что перечисленные выше функции выключены. Если скинуть пользовательские установки, все надо будет восстанавливать, поэтому лучше прибегать к этой мере в крайнем случае.
Тоже нередко мучает автовладельцев, может срабатывать и переставать работать в любое время. Такая ситуация намекает на то, что требуется ремонт сигнализации личного автомобиля. Нередко такое поведение связано с полной или частичной разрядкой аккумулятора. Это защитная реакция «охранника», которая связана с падением напряжения ниже 8В. Вместе с устранением причины пропадают и неприятные моменты.
Проблемы с личным автотранспортом бывают самыми разными и далеко не всегда есть необходимость обращаться в специализированные сервисные центры. Нередко, большинство неприятностей настолько ничтожны, что справиться с ними можно собственными силами.
Например, ремонт сигнализаций автомобиля легко выполняется собственноручно, в половине из всех известных случаев. Потому что, проблема оказывается не слишком сложной, а ее решение лежит на поверхности.
Список команд
Шифр необходимой команды вписывается в СМС-сообщение. Способ управления реализован по диалоговому принципу, что дает уверенность в получении достоверной информации на переданный запрос. Если будет отправлен неверный код, то в ответе появится информация об ошибке. Чтобы узнать перечень кодов и расшифровку команд, необходимо набрать 0 на телефоне. Информация представляется в звуковом формате.
Основные команды
Перечень включает в себя команды, которые могут выполняться охранным комплексом.
| Код | Назначение |
| 10 | Отключить охранную функцию |
| 11 | Включить охранную функцию |
| 12, 13, 14, 15 | Включить сигнализацию с отключением датчиков удара, наклона и дополнительных сенсоров |
| 20 | Остановить двигатель |
| 21 | Запустить двигатель |
| 31 | Включить режим антиограбления |
| 41 | Данные о состоянии автомобиля |
| 50 | Отключить служебный режим |
| 51 | Включить служебный режим |
Функция антиограбления отключается сервисной кнопкой с вводом персонального шифра-идентификатора.
Информационные команды
Передача информационных кодов охранным комплексом модели А93 предполагает получение ответов о координатах авто, уровне сигнала, времени и т.д.
| Код | Назначение |
| 01(…) | Показать записи из истории команд; (…) количество — 01…08 |
| 02(…) | Записи из журнала событий; (…) количество — 01…08 |
| 07 | Номера телефонов из памяти модуля |
| 08 | Время и координаты |
| 09 | Сведения о качестве сигнала GSM, напряжении АКБ, версии программы модуля, LBS |
В ответе на шифр 08 будут отображены данные о количестве видимых спутников GPS, точное GMТ-время по Гринвичу и координаты места расположения в децимальном формате.
Настройки GSM
Передача SMS-сообщения с кодом 00591 позволит обновить программное обеспечение и улучшить телематику комплекса. Команда обновления модуля отсылается только с аппарата, имеющего индекс М1. Получив сигнал, устройство соединяется с сервером StarLine.
При подключении к серверу модуль отправляет сообщение на телефон М1 о ходе обновления, принимает новое ПО, прерывает соединение и производит самопрограммирование. Загрузив полный пакет обновлений, устройство автоматически перезагружается. В случае удачного обновления на телефон М1 придет соответствующее SMS-оповещение.
Обновление программного обеспечения занимает несколько минут, в течение которых модуль не выполняет никаких функций, кроме обновления ПО.
Переключение SIM-карт
Изменение или удаление номеров можно провести при помощи СМС-сообщения, отправленного с приоритетного телефона (М1). Формат SMS будет выглядеть так:
| Код команды | X | Y | Номер телефона |
- код команды для М1 — 0001;
- X — голосовое оповещение;
- Y — СМС-уведомление.
При наборе текста оповещения Х и Y заменяют на: 1 — оповещение включено; 0 — отключено. Номер записывается в формате: + (код страны) (код оператора связи) (номер). Не допускается заносить 1 номер под разными именами.
Настройка GSM модуля StarLine – основные выдержки из инструкции по настройке управления сигнализацией и запуск двигателя по телефону
Одна из самых частых проблем, которая возникает в процессе эксплуатации сигнализации Старлайн со встроенным или внешним модулем ДжЭсЭм (StarLine GSM ):
Сигнализация STARLINE
Старлайн – это сложная система, которая включает в себя много комплектующих элементов. Одни присоединяются непосредственно к различным частям автомобиля, а другие – предназначены для его управления. Для выполнения всех функций заданных хозяином автотранспорта – имеются специальные брелки.
Основные комплектующие:
- Брелок для дистанционного управления (обратная связь) с ЖК-дисплеем.
- Брелок для управления без обратной связи (кнопочный).
- Комплект внутренней проводки (кабеля).
- Процессорный блок, за счёт которого и происходит управление всеми встроенными функциями.
- Особый модуль, оснащённый передаточной антенной.
- Сверхчувствительные датчики, реагирующие на прикосновения к кузову.
- Светодиодные и вибрирующие индикаторы.
- Инструкция, со всеми описанными рекомендациями и нюансами использования.
Популярные модели
Версии поисковых модулей Старлайн:
М11. Одна из самых бюджетных версий маячков. Характеризуется повышенной точностью при определении координат транспортного средства.
М21. Более современная модель. Оснащается встроенным антенным адаптером и работает по стандарту связи 900/1800 МГц.
М30. Имеется встроенный модуль автозапуска двигателя. С его помощью пользователь может реализовать пуск силового агрегата в указанное время, по таймеру или при определенной температуре воздуха.
M32 CanLin. Более усовершенствованная версия поисковых маячков. Обладает обширным функционалом и возможностью подключения к цифровому интерфейсу автомобиля
Важно, чтобы в машине использовалась шина Can/Lin.
M32T. Имеет возможность подключения к цифровому интерфейсу, автозапуск двигателя и другие функции
Если в работе GPS-систем происходит сбой, то устройство будет вычислять координаты авто по показаниям GSM-станций.
Заключение
При покупке автомобиля на вторичном рынке, следует сразу поинтересоваться, какой тип сигнализации на нем установлен. Если это популярная система Старлайн, то нужно быть готовым к перерегистрации GSM модуля на свой телефон.
Идеальный вариант договориться с предыдущим владельцем и попросить его просто ввести с его телефона код обнуления после срабатывания сигнализации. Далее можно спокойно приступать к перерегистрации и введению новых паролей.
Если этот момент ускользнул от вашего внимания, ничего страшного, есть два простых способа самостоятельно обнулить модуль GSM, для чего не потребуется сложного оборудования и специальных знаний. При этом сделать процедуру можно, даже не снимая блок сигнализации с автомобиля, что бывает не очень удобно. В этом случае лучше снять блок и провести его обнуление в более комфортных условиях.
