Ваз как подключить сигнализацию к поворотникам на ваз

Принцип работы БУ ЦЗ

Посмотрим на схему, прилагаемую к инструкции по установке замков Convoy X400:

Моторы актуаторов включены «в параллель». Синий и зелёный провода – силовые. Чёрный шнур – это масса, а вот кабели «белый» и «коричневый» являются управляющими. По секрету скажем, что коричневый шнур является входом запирания, то есть закрытие происходит, когда он подключен к массе.

Если собачку на водительской двери принудительно закрывают, в главном актуаторе срабатывает концевик, и коричневый шнур оказывается на «массе». Блок сразу подаёт напряжение на все актуаторы (происходит запирание). Чтобы отпереть замок, нужно достичь следующего: на «коричневом» кабеле массы нет, а на «белом» она есть. Тогда стержни актуаторов выдвигаются. А провода для «Manual Switch» – это дополнительные входы, но управление по ним производится так же.

Нужно отметить один нюанс. Если шнур, белый или коричневый, замкнуть на массу надолго, то всё срабатывает, как надо. Потому и переключатель «Manual Switch» должен быть тумблером, а не кнопкой.

Хотя, сдвоенная кнопка тоже может служить выключателем, но при условии, что прижимать её будут в течение 0,8 секунд (непрерывно). Основываясь на этом свойстве, сигнализацию можно подключать к управляющим проводам ЦЗ. Время удерживания реле в сигналке настраивают на 0,7-0,8 с, и этого оказывается достаточно.

Как подключить провод с сигналки, чтобы срабатывали поворотники?

Здравствуйте, меня зовут Алексей Ковалев, и я опытный автомеханик и специалист по автомобилям. Сегодня я хочу рассказать вам о том, как правильно подключить провод с сигналки, чтобы срабатывали поворотники на вашем автомобиле. Это важный вопрос для тех, кто хочет установить сигнализацию и быть уверенным в безопасности своего транспортного средства. Давайте разберемся в подробностях.

Выбор правильного провода

Прежде чем начать подключать провод с сигналки к поворотникам, вам необходимо выбрать правильный провод

Важно использовать провод, который соответствует требованиям вашей сигнализации и автомобиля. Лучше всего обратиться к руководству по установке сигнализации или к профессиональному автомеханику для получения рекомендаций по выбору подходящего провода

Подключение провода к поворотникам

После того, как вы выбрали подходящий провод, вам необходимо правильно подключить его к поворотникам автомобиля. Для этого вам понадобятся базовые инструменты, такие как отвертка и зажимы для проводов.

• Шаг 1: Откройте капот автомобиля и найдите провода, идущие от поворотников.
• Шаг 2: Отсоедините соединители или клипсы, соединяющие провода поворотников с оригинальной проводкой автомобиля, используя отвертку или зажимы для проводов.
• Шаг 3: Подключите провод с сигналки к соединителям или клипсам поворотников и убедитесь, что соединение крепкое и надежное.
• Шаг 4: Проверьте работу поворотников, активизируя сигналы поворота на сигнализации. Убедитесь, что поворотники работают должным образом и сигнализация сигнализирует о повороте автомобиля.

Важно помнить, что несоблюдение правильной последовательности подключения проводов или неправильный выбор провода может привести к неполадкам в системе поворотников и сигнализации. Если вам сложно разобраться в проводке вашего автомобиля или подключить провод сами, рекомендуется обратиться к профессиональному автомеханику

Подключение сигнализации к поворотникам

Подключение сигнализации к поворотникам является важным этапом в установке сигнализации на автомобиль. Поворотники, или указатели поворота, служат для информирования других участников дорожного движения о намерениях водителя.

Первым шагом при подключении сигнализации к поворотникам является идентификация соответствующих проводов поворотников на автомобиле. Это можно сделать с помощью схемы проводки или мультиметра. Обычно провода поворотников имеют различную окраску, что упрощает их поиск.

После того, как провода поворотников идентифицированы, необходимо соединить их с проводами сигнализации. Для этого можно использовать разъемы или проводные зажимы

Важно обеспечить надежное и безопасное соединение проводов сигнализации с проводами поворотников

После соединения проводов сигнализации с проводами поворотников рекомендуется проверить работу сигнализации. Для этого следует включить поворотники и убедиться, что они корректно функционируют. Если необходимо, можно внести корректировки в подключение проводов или провести дополнительные проверки.

Важно помнить, что подключение сигнализации к поворотникам может требовать специфических знаний и опыта в области автомобильной электроники. Если вам необходима помощь или вы не уверены в своих способностях, рекомендуется обратиться к специалистам для выполнения данной задачи

Блок управления центральным замком и его функция

Работает замок следующим образом: при повороте ключа срабатывают управляющие контакты, которые подают команду на блок управления центральным замком, а он передает ее на устройства, которые открывают или запирают замки дверей салона, багажного отсека и даже люка топливного бака. В случае аварии или при срабатывании подушек безопасности все двери отпираются автоматически.

Уже почти все догадались, что составными частями центральных замков являются блок управления и исполнительное устройство. Последнее может быть механическим или же пневматическим. Решив приобрести центральный замок с дистанционным управлением, лучше его установку доверить профессионалам, так как в этом случае вы получите гарантию и будете уверены в том, что система работает корректно.

Шаг 3: Проверка работоспособности

После подключения сигнализации к поворотникам необходимо убедиться в правильной работоспособности системы. Для этого следует провести небольшой тест.

1. Включите зажигание автомобиля и проверьте, включаются ли поворотники согласно выбранному режиму – левый или правый.

Активируйте левый поворотник и удостоверьтесь, что он мигает соответствующим образом. После этого активируйте правый поворотник и проверьте его работу.

Примечание: Если поворотники не включаются или мигают неправильно, возможно, вы неправильно подключили сигнализацию или проделали ошибку на предыдущем шаге. Проверьте правильность подключения и устраните ошибки.

2. Проверьте работу сигнализации при движении автомобиля.

Попросите помощника повторно активировать поворотники и убедитесь, что они включаются и мигают, соответствуя выбранному режиму – левый или правый.

Примечание: Во время движения по дороге строго соблюдайте правила безопасности и не отвлекайтесь от управления автомобилем при проведении данной проверки.

Если система работает корректно и все индикаторы поворотников функционируют исправно, значит, подключение сигнализации к поворотникам выполнено успешно.

Принципиальное отличие основных видов ЦЗ

Принципиально устройства автоматического отпирания/запирания замков дверей можно разделить на 2 вида:

• ЦЗ с электроприводом. В дверях устанавливаются электрические активаторы. Каждый механизм может иметь индивидуальный блок управления либо управляется единым блоком (именно такая схема применяется на бюджетных авто);
• пневматический ЦЗ. Тяга активатора перемещается за счет изменения давления воздуха внутри магистрали. На данный момент система устарела и не используется, в прошлом такие системы устанавливали Mercedes, BMW, VW, Audi. Восстанавливать такую систему либо устанавливать своими руками экономически нецелесообразно. Гораздо проще установить электрические активаторы, подключив все к блоку с функцией дистанционного управления.

Рассматривать будем центральный замок с электроприводами. Устройства такого типа делятся на 2 вида:

• с управлением плюсовым потенциалом;
• с управлением минусовым потенциалом.

Что такое управляющий сигнал и зачем он нужен, вам станет понятно, когда мы рассмотрим принцип работы простейшего ЦЗ. В качестве примера возьмем наиболее распространенную на бюджетных авто схему с управлением по минусу. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F.

Как работает простейший ЦЗ

Сразу можно увидеть, что в водительской двери установлен 5-проводной активатор. Некоторые производители авто, желая сэкономить, не устанавливают управляющий сервопривод в водительскую дверь, а только кнопку.

Что мы видим на схеме:

• S41 – концевик, расположенный у личинки замка водительской двери. При повороте ключа на отпирание либо запирания на блок ЦЗ коротко (порядка 1 сек.) подается минусовой потенциал.
• S42 – концевик пассажирской передней двери.
• M18, M19, M20, М32 – активаторы в дверях. М41 – замок запирания лючка бензобака, М60 – сервопривод багажника; Для работы сервоприводов достаточно 2 провода, которые называются силовыми. Разница потенциалов на этих проводах запускает двигатель, передвигающий тягу замка. В зависимости от того, на каком из проводов будет -, а на каком +, моторчик будет крутиться в одну либо другую сторону. Третий провод (сине-черный) необходим штатной сигнализации для контроля состояния замков.
• К37 – блок управления ЦЗ. Для работы блоку обязательно необходимы постоянный + и масса. С пассажирских актуаторов к блоку приходят два сигнальных провода (бело-коричневый и коричневый). В незадействованном режиме на них небольшой положительный потенциал. Появление на одном из проводов минуса провоцирует закрытие, на втором – открытие. Именно этот минусовой сигнал определяет – управляется ЦЗ по минусу либо по плюсу. В зависимости от того, на каком из проводов появляется -, блок подает напряжение нужной полярности на силовые провода.

Именно так работает простейший ЦЗ, который даже не реагирует на то, открыта водительская дверь либо закрыта. Простейший блок управления центральным замком работает по схеме двух 5-проводных реле. Предлагаем посмотреть видео, на котором подробно рассказан принцип работы и способ подключения двухпроводных активаторов.

Как реализовать дистанционное управление

Привлекающий своей низкой стоимостью блок ДУ с Aliexpress в последнее время завоевал большую популярность. С помощью блока такого типа вы можете подключить дистанционное управление к штатной системе либо оснастить авто ЦЗ своими руками, предварительно купив 4 двухпроводные активаторы. Разумеется, ни о какой защите автомобиля от угона речи идти не может. Столь бюджетный блок управления центральным замком может выполнять только сервисную функцию.

Нажатие кнопки на брелке заменяет физический поворот ключа в личинке замка для отпирания и запирания авто. Принимая сигнал, блок управления подает напряжение на силовые провода. За работоспособность блока и замков авто отвечает всего 6 проводов:

• постоянный +, защищенный предохранителем (в нашем случае — 15А);
• масса;
• 2 силовые провода, идущие на сервомоторы;
• 2 управляющие провода.

Остальные провода подключаются для световой сигнализации, доводчиков стекол и т.д.; отдельно можно запитать открытие багажника либо лючка бензобака.

Рассматриваемый блок может быть внедрен не только в штатную систему с управлением по минусу либо плюсу, но и в ЦЗ с вакуумным приводом. В комплекте с блоком ДУ идет инструкция, позволяющая подключить систему параллельно штатному блоку ЦЗ. В таком случае работоспособность заводского блока управления сохраняется.

Схемы подключения сигнализации к ЦЗ

Первый из возможных вариантов уже рассмотрен: от БУ ЦЗ к сигналке протягивают два провода, которые являются управляющими.

Контактный переключатель, показанный на схеме, в этом случае лучше исключить. Его роль, как легко понять, будет играть сигнализация (основной блок). Где отдельных отводов нет, можно выполнить Т-образные соединения, подключаясь к проводам концевиков. Такой вариант является стандартным, но не единственным.

Стандартный вариант соединения блоков

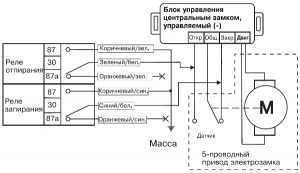

Итак, у нас есть блок управления замками (БУ ЦЗ), а также блок сигнализации. Последний снабжён парой реле, отводы которых находятся на отдельном разъёме. Где этот разъём расположен, нужно найти в инструкции (там же приводится распайка). Схема подключения будет выглядеть так:

Верхнее реле срабатывает на закрывание, нижнее – на отпирание замков. В период замыкания контактов выставляют в следующее значение: 0,7 с или 0,8 с.

Отметим два важных момента: парой реле обычно снабжён блок любой современной сигнализации. И по умолчанию всё настроено, как надо. Блок управления ЦЗ, в свою очередь, не может не иметь управляющих проводов, и, как правило, их будет два. На всякий случай рассмотрим ещё один вариант: там концевик подключают только к сигналке.

Когда решение принимает сигнализация

До сих пор мы использовали подключение к управляющим проводам, идущим от концевиков к БУ ЦЗ. Сейчас их нужно будет разорвать: роль концевиков теперь будут выполнять реле, встроенные в сигналку, а один из контактов концевика мы подключим напрямую к сигнализации.

Когда вход, обозначенный как «IN1», оказывается на массе, это означает следующее: водительский актуатор полностью открыт. Обычно используется именно такая логика.

Алгоритм работы выглядит так:

1. Нажимаем собачку на водительской двери, и вход IN1 сразу отсоединяется от массы;
2. Видя отсутствие потенциала на входе, программа сигналки задействует опцию «закрыть» (нижнее реле срабатывает на 0,8 с);
3. В результате, на коричневом проводе, идущем к БУ ЦЗ, в течение 0,8 секунд оказывается нулевой потенциал, и производится автоматическое закрытие (запирание).

Похожая логика вступает в действие, когда собачку до упора поднимают вверх: концевик замыкается и так далее. Реализовав указанную схему, мы оставим в силе функциональность ЦЗ, но ещё добавим возможность управлять замком с сигналки. Для первого варианта это было характерно тоже, но небольшие различия имелись: там использовалось два концевика, и БУ ЦЗ анализировал несколько больше сведений. А здесь действия по анализу возложены на сигналку.

Каждый из рассмотренных вариантов обладает явным достоинством: реле, встроенные в сигнализацию, коммутируют ток небольшой силы.

Все провода, которые требуется подключать, являются слаботочными, и по ним идёт 200-300 мА. Монтировать кабели будет просто: достаточно создать электрический контакт, и всё. А вот с силовой, то есть с питающей проводкой обращаться не так-то легко. Поэтому «сложный» вариант мы приберегли напоследок.

Подключение к сигнализации силовых выводов

Мотор актуатора, в который встроены концевики, можно подключить к контактам реле сигнализации. В таком варианте электрическая связь между двумя блоками (БУ ЦЗ и сигнализация) отсутствует полностью:

Проводя монтаж, возможно, нужно будет на опыте подобрать полярность подключения двигателя (точки 1 и 2). Сигналка вдвигает стержень электропривода, и это ведёт к переключению контактов концевика. А они, то есть контакты, всегда подключены к БУ ЦЗ, что обеспечивает косвенную связь между блоками.

Во многих авто мотор в водительском актуаторе отсутствует, а ЦЗ работает, как надо.

В схеме, приведённой выше, используется похожая логика. Положительное свойство – в отсутствии гальванической связи. Отрицательное – в том, что к реле потребуется подключать силовые шнуры. Лучше эту работу поручить опытному автоэлектрику. Переоценивать свои силы не нужно.

Ещё раз посмотрим на последнюю из схем. Общий контакт у двух разных модулей здесь есть, это масса. А ещё, питаются они от одной АКБ, и вторым общим проводником будет «+12 Вольт». Но в автомобиле к этим двум шнурам подключены все блоки. Так что, говорить об отсутствии электрической связи – вполне правомерно. Такой вариант, если он реализован на должном уровне, будет самым надёжным.

Схема подключения и настройка

В базовой инструкции фирма Старлайн приводит схему, касающуюся модели А91:

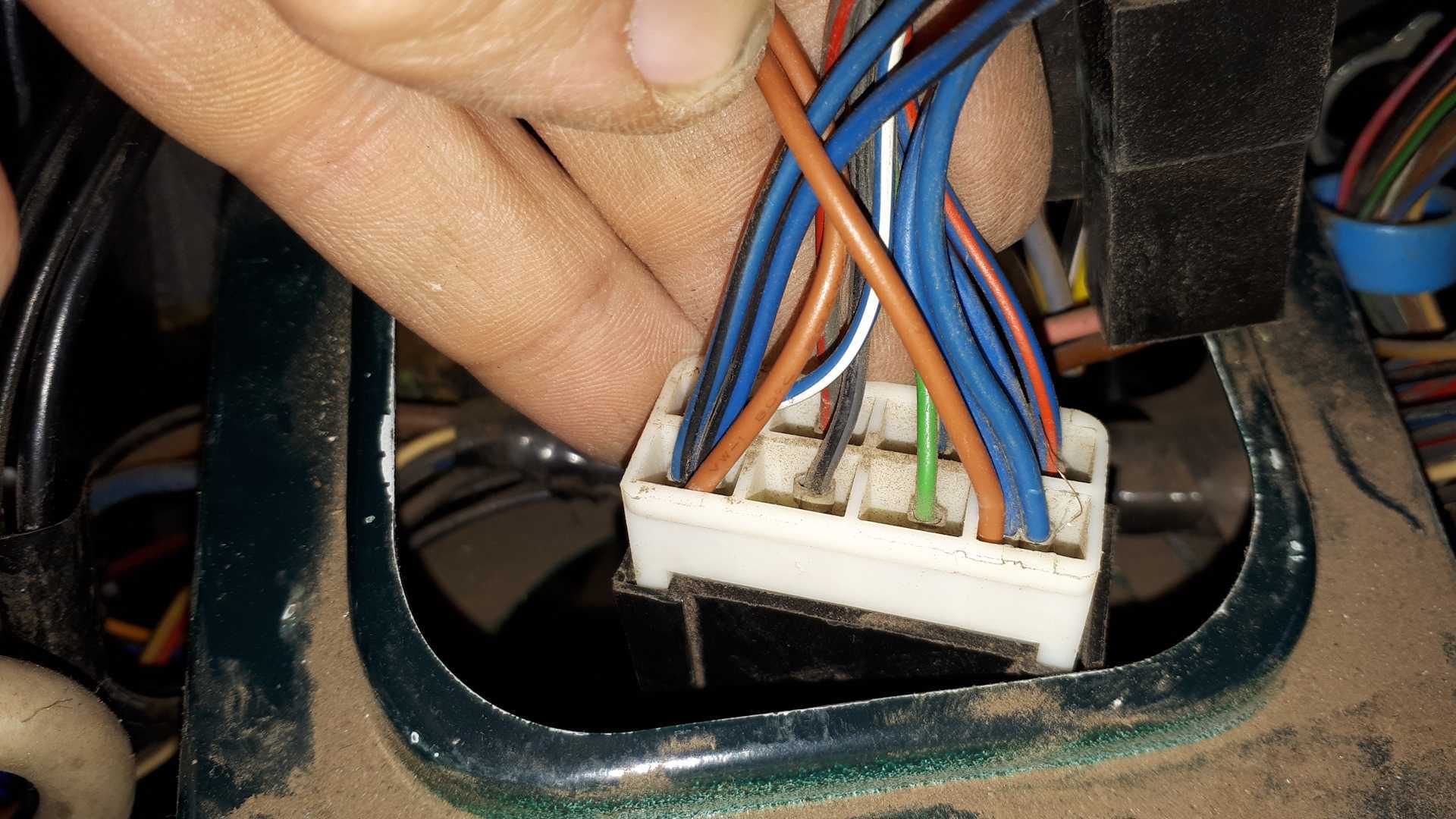

Здесь показан жгут, идущий к торпедо. Разберемся с тем, что и куда подключается:

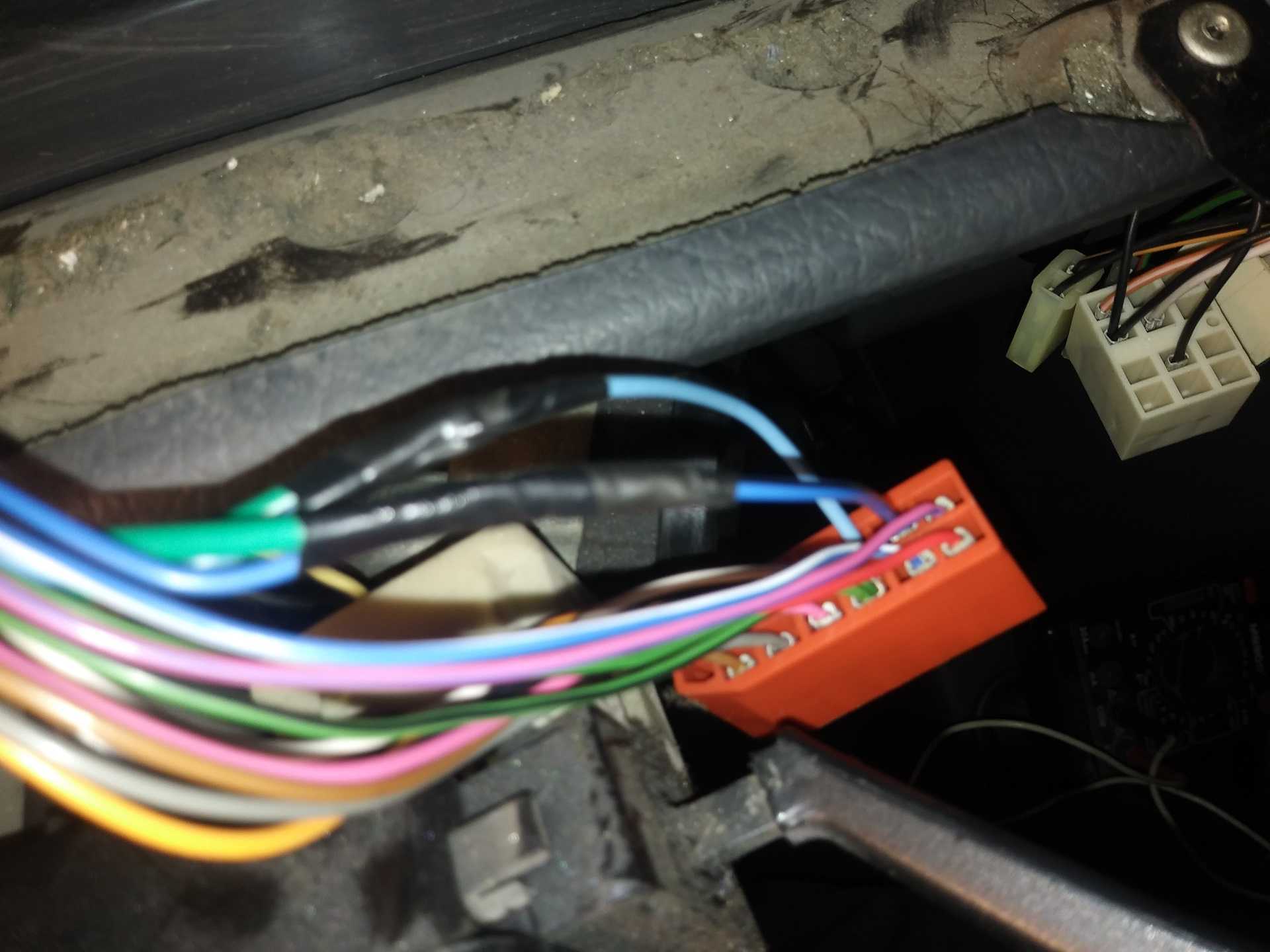

Теперь рассмотрим, что находится во втором жгуте, расположенном под первым:

Было рассмотрено, как своими руками подключить все сигнальные провода. Очередь за силовыми.

Действия, перечисленные в этой главе, можно выполнить до установки сигнализации. Работоспособность штатного оборудования нарушиться не должна.

Подключение разъема автозапуска

Что касается модели 2114, накладка замка здесь крепится тремя саморезами, а также тремя метрическими винтами. Выкрутите их, и увидите следующее:

Еще, как сказано в руководстве по установке, не забудьте разрезать петлю выбора КПП. Действие имеет смысл, если автозапуск используется.

Все те, кто не хочет разрывать провод штатного считывающего устройства, изготовляют обходчик своими руками:

1. Дополнительная рамочная антенна содержит 50 витков провода ПЭЛ-0,3;
2. Внутренняя антенна блока должна содержать столько же витков любого провода;
3. Обе антенны объединяются в контур, размыкаемый контактами реле.

На этом инструкцию завершить нельзя. Не был рассмотрен метод подключения таходатчика.

Понятно, что рамочную антенну надо будет совместить со штатным считывающим устройством. А все антенны, прилагаемые к обходчикам Starline, к иммобилайзерам ВАЗ подходят плохо.

Программная настройка

Будем настраивать только функции, отвечающие за автозапуск. Задействовать режим программирования можно так:

Система работает в режиме Dialog, поэтому номер функции, а также ее значение будет отображаться на брелоке. Все опции, о которых идет речь, перечислены в таблице:

Сведения были взяты из инструкции по установке. Переключите значения следующих функций: 12-3, 11-4 и 9-3.

Все эти советы приведены в штатной инструкции. Правда, там советуют отключать все провода, кроме трех.

Подключение сигналов поворотников

Шаг 1: Понять принцип работы сигнализации автомобиля

Перед тем, как подключить сигналы поворотников к сигнализации автомобиля, нужно понимать, как работает сигнализация. Сигнализация обычно имеет несколько проводов, которые соединены с различными системами автомобиля, включая клемму зажигания, фары и конечно же, поворотники. Если нет понимания, как работает сигнализация автомобиля, следует обратиться к инструкции по эксплуатации для получения более подробной информации.

Шаг 2: Определить провода, соединяющие поворотники

Для подключения сигналов поворотников к сигнализации автомобиля, необходимо определить провода, соединяющие поворотники. Это может потребовать снятия крышки рулевой колонки и поиска проводов, которые идут от поворотников.

Шаг 3: Соединить провода сигнализации с проводами поворотников

После того, как провода, соединяющие поворотники, были определены, необходимо подключить провода сигнализации к поворотникам. Обычно это делается простым подключением проводов, однако в некоторых случаях может потребоваться использование специальных переходников или добавление новых проводов

При этом следует обратить внимание на совместимость сигнализации с автомобилем, чтобы избежать непредвиденных сбоев в работе

Шаг 4: Проверить работоспособность системы

После того, как провода были соединены, необходимо проверить работоспособность системы. Это может быть сделано, например, путем включения поворотников и проверки того, что сигнализация активируется при повороте. Если сигнализация не активируется, следует повторить процесс с подключением проводов, чтобы убедиться в правильности подключения.

Правильное подключение сигналов поворотников к сигнализации автомобиля может быть значимым шагом к обеспечению безопасности на дороге. Несмотря на то, что это может потребовать некоторых усилий и терпения, результат стоит того, особенно для водителей, часто оказывающихся в непредвиденных дорожных ситуациях.

Монтаж и подключение дополнительных элементов

В конструкции многих автомобилей отсутствуют датчики капота, багажника и люка бензобака. Можно приобрести концевые выключатели, подключить их в параллель и соединить с контрольным входом. Вот так, например, проводят установку кнопки капота:

1. Закрепляют корпус выключателя;
2. Через уплотнитель, где проходят трубки гидрокорректора, пропускают дополнительные провода;
3. Подключают датчик, а заодно и сирену.

Подключаемся к датчику скорости

Как видите, нужно сделать отвод, соединяемый с одной клеммой ЭБУ (1/59). Здесь говорится о блоке управления, то есть о штатном контроллере двигателя.

Казалось бы, датчик скорости – довольно простое дополнительное устройство. И если этот элемент отсутствует, его можно купить и установить самим:

Корпус датчика должен закрывать отверстие в кожухе КПП. Все выглядит просто, и можно провести монтаж своими руками, только герметичность узла после этого нарушится. В общем, лучше не рисковать.

Тонкости контроля работы двигателя

Если автозапуск не используется, считывать данные с двигателя сигналка не должна. В ином случае нужно реализовать контроль, позволяющий отключать стартер в нужный момент времени. Сам контроль обычно ведется так:

1. Сигналка может считывать значение напряжения питания;
2. На клемму приборки ВАЗ-2107 выведен шнур от генератора – контрольный кабель можно подключить к этой клемме;
3. Лучше всего контролировать запуск по тахометру, для чего сигналку еще потребуется настроить.

Третий вариант является предпочтительным. К клемме тахометра шнур подключают не напрямую, а через конденсатор и резистор:

На практике можно применять только один метод контроля. Сначала выполняют установку и подключение, затем систему настраивают.

К клемме 8 (разъем X2) идет шнур от концевика ручного тормоза. Подключайтесь к этому контакту, если в инструкции не будет указано, что надо устанавливать диод. В ином случае используйте клемму 4.

https://youtube.com/watch?v=2ug2Eu6ajLM

Представитель российского автопрома ВАЗ 2110 уже несколько лет не выпускается. Однако эту модель все еще можно встретить на наших дорогах, и довольно-таки часто. Плюсы и минусы такого авто стандартны. Неизменным остается одно, для того, чтобы сохранить автомобиль и сделать его безопасным от угона и других проблем, над ним нужно поработать. Установка центрального замка, сигнализации и других опций бывает порой просто необходима. Перед тем, как подключить сигнализацию к центральному замку на ВАЗ 2110, нужно подготовить необходимый инструмент, тщательно выбрать сигнализацию и разобраться в ее опциях.

Протягивание проводов

Шнуров обычно много. Протягивать их лучше в закрытых, надежно защищенных от воздействия влаги и высоких температур местах. Проводку лучше протягивать в косе, а для крепежа на кузове рекомендуется использовать пластиковые хомуты. Затягивать их нужно на расстоянии не более 20 сантиметров друг от друга. Какая бы ни была сигнализация, в ней имеются дублирующие провода. Концевик открывания двери и багажника — это разные провода. Но так как функция одна, то их подключают через один шнур. Второй лучше обрезать. Впоследствии, когда с сигнализацией возникнут какие-нибудь проблемы, будет проще определить возможную причину и найти цепь, в которой имеются неисправности. Практика монтажа сигнализаций показывает, что комплектных проводов часто не хватает. Поэтому лучше заранее приобрести дополнительные.

Выбор необходимой сигнализации

Когда дело доходит до выбора сигнализации для подключения к поворотникам автомобиля, необходимо учесть несколько важных факторов. Ниже приведены основные рекомендации, которые помогут вам сделать правильный выбор:

Совместимость: убедитесь, что выбранная сигнализация совместима с вашим автомобилем

При выборе обратите внимание на модель и год выпуска автомобиля.
Бренд и качество: выбирайте сигнализацию от надежного производителя, который имеет хорошую репутацию на рынке. Качественная сигнализация будет надежно функционировать и обеспечит безопасность ваших поворотников.
Дополнительные функции: сигнализация может иметь различные дополнительные функции, такие как включение автоматически при открытии дверей или возможность управления сигнализацией с помощью мобильного приложения

Решите, какие функции вам необходимы и выбирайте сигнализацию с соответствующими возможностями.
Уровень безопасности: обратите внимание на уровень защиты, который предлагает выбранная сигнализация. Желательно выбрать модель, которая обеспечивает надежную защиту от несанкционированного доступа к вашему автомобилю.
Установка: учитывайте сложность установки выбранной сигнализации. Возможно, вам потребуется обратиться к специалисту для установки или настроек.

Следуя этим рекомендациям, вы сможете выбрать подходящую сигнализацию, которая надежно защитит и обеспечит безопасность ваших поворотников на автомобиле.

Основные принципы подключения сигнализации к центральному замку

Подсоединить электронной защиты от угона к ЦЗ допускается вариантами. На схемах автосигнализаций, обозначены контакты, используемых реле в автомобиле.

Приемы подключения автосигнализаций к центральным замкам:

• Положительными импульсами.
• Отрицательными импульсами.
• Переменной полярностью.

Ниже представим соединение сигнализации с ЦЗ.

Положительными импульсами

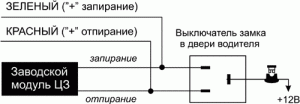

Подключение автосигнализации к центральному замку машины, положительными импульсами, совершается двумя схемами:

• (А) употребляется, когда ЦЗ управляется электронным модулем.
• (В) – при управлении внутренними приводами.

Употребление схемы (А), при подсоединии электронной защиты автомобиля характерно для марок: Дженерал Моторс; Фольксваген Пассат; Рено; Крейслер; части моделей БМВ, Форд.

Суть соединения ЦЗ с автосигнализацией заключается подачей импульса – 1 с к проводам управления. Управляющий модуль срабатывает. Подключив контакт мультиметра или «контрольки» к положительной клемме АКБ автомобиля, свободным щупом прокалываются поочередно провода пучка двери. Электрозамки срабатывают при проколе искомого провода.

Процедура выполняется квалифицированными специалистами. Подсоединение сигнализации по этой схеме имитируется закрытие, открытие замков кнопками.

Подключая электронную защиту от угона – схема (В), добиваются управления приводом ЦЗ положительными потенциалами. Контактная группа привода подсоединяется к контактам реле сигнализации машины. Продолжительность импульса выставляется 4 с. – время реагирования приводов. Питание поступает через предохранитель.

Отрицательными импульсами

Минусовое управление ЦЗ широко распространено во многих марках автомобилей, подключение автосигнализации характерно для легкового транспорта: Опель; Тойота; Хонда; Фиат; Вольво; Ситроен; части моделей БМВ; ВАЗ 2111.

Центральный замок управляется подачей от электронной защиты автомобиля короткого отрицательного импульса – 1 с к проводам управления. Подсоединение автосигнализации совершается по предыдущей схеме (А). Разница в том, что к контактам реле сигнализации подсоединяются провода, подающие к ЦЗ отрицательный импульс длиной 1 и 4 с.

Наглядный пример подключения автосигнализации к центральному замку отрицательным импульсом – ВАЗ 2111.

Переменной полярностью

Третий вид управления ЦЗ электронной защиты машины от угона – попеременная подача положительных и отрицательных импульсов к приводам. Чаще наблюдается у машин, выпущенных в США в период 1990 – 2000 гг. Было предложено 3 схемы:

• Силовыми кнопками;
• Управляющим модулем центрального замка;
• Электроприводами.

Первая схема чаше встречается у машин, выпущенных в США в период 1990 – 2000 гг., основана на использовании кнопок дверей. К контактам реле электронной защиты подключаются кнопки дверей. Включение, выключение защиты копирует блокирование, разблокирование кнопками. К проводам кнопок, работающих на открытие, закрытие, сигнализацией подаются соответствующие импульсы – положительные или отрицательные. Питание идет через предохранитель рассчитанный на величину тока от 10 до 15 А.

По второй схеме подключение сигнализации реализуется через модуль управления ЦЗ. Провода электронной защиты на автомобиле прикрепляются к разрыву силовых проводников приводов. Мастер, который монтирует должен успешно разбираться в схемах сигнализации и ЦЗ.

Третья схема реверсивного подсоединения основана на подаче сигналов с брелока автосигнализации на центральный замок автомобиля. Импульсы подаются через реле сигнализации машины, меняющее полярность с периодом в 1 с.

При подключении электронной защиты автомобиля от угона к центральному замку, возникают сложности. Для исключения негатива в процессе соединения узлов, следует запастись схемами, инструментом, приспособлениями при подсоединении сигнализации к ЦЗ. Целесообразно почитать на форумах о возможных сложностях при выполнении операций соединения в систему.

Отключение аккумулятора

Для начала отключите зажигание автомобиля и убедитесь, что все электрические устройства, такие как фары и радио, также выключены. Затем откройте капот и найдите аккумулятор. Он обычно расположен в передней части автомобиля, возле двигателя.

На аккумуляторе обычно есть две клеммы: плюсовая (красная) и минусовая (черная). При отключении аккумулятора сначала отсоедините минусовую клемму. Для этого используйте гаечный ключ или трещотку с правильным размером головки.

При откручивании гайки клеммы удерживайте ее за неизолированную часть, чтобы избежать случайного контакта с металлическими деталями автомобиля. После того, как минусовая клемма отсоединена, переходите к отсоединению плюсовой клеммы с помощью того же инструмента и той же методики.

После того, как обе клеммы аккумулятора отсоединены, необходимо убедиться, что они не соприкасаются друг с другом или с металлическими поверхностями автомобиля. Для этого можно использовать изолирующий материал, такой как изолента или резиновые чехлы для клемм.

Теперь аккумулятор успешно отключен и можно приступать к подключению автосигнализации или других электрических компонентов. При необходимости, чтобы включить аккумулятор обратно, просто следуйте этим же шагам в обратном порядке: сначала подсоедините плюсовую клемму, затем минусовую.

Инструкция по установке и настройке

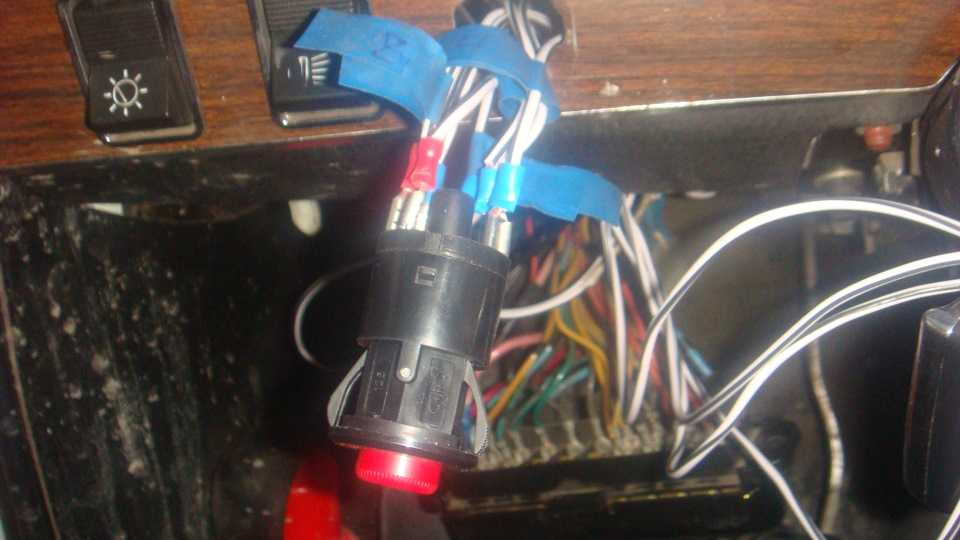

Установка аварийки на ВАЗ 2101 — это не особо сложная задача, справиться с ней сможет практически каждый. Чтобы правильно подключить аварийку на ВАЗ 2101 своими руками, необходимо подготовить все, что вам может потребоваться для выполнения задачи.

Набор инструментов и материалов

Итак, что нужно приготовить перед тем, как приступить к процессу:

1. Слесарный инструмент, включая гаечные ключи, отвертки, пассатижи и т.д.
2. Изолента.
3. Четырехконтактное реле световой сигналки от «Шестерки».
4. Шестиконтактная кнопка для активации.
5. Пять метров монтажного провода (автор видео — Алекс Гордон).

Алгоритм выполнения работы

Итак, приступаем к процессу:

1. Сначала нужно демонтировать центральную консоль. Для этого нужно открутить болты, которые крепят накладку на рулевой колонке. Также вам потребуется снять боковые накладки стоек лобового стекла.
2. Сделав это, вы можете снять комбинацию приборов. Будьте осторожны, чтобы не повредить устройство.
3. Далее, отключите провода от лампочки, которая освещает бардачок. Затем выкрутите болты, которые крепят боковые части бардачка к контрольному щитку, а также болты, которые фиксируют его нижнюю часть. Открутив все винты, сам бардачок можно демонтировать.
4. Теперь вам нужно выкрутить винты, которые фиксируют нижнюю часть приборной панели к поперечине передка. Затем откручиваются гайки верхнего крепления, к ним лучше всего добраться через технологические проему бардачка.
5. Выполнив эти действия, можно демонтировать ручки с панели управления печкой. Чтобы сделать это, в месте соединения рычага с ручкой при помощи отвертки следует отогнуть нижнюю часть верхней ручки, а у нижней ручки при этом нужно отогнуть верхнюю часть.
6. Далее, необходимо отключить разъемы с проводами от переключателей подсветки контрольного щитка, габаритных огней, а также печки. Затем гаечным ключом нужно открутить еще два болта, которые фиксируют крепления рычагов управления печкой. Выполнив эти действия, вы сможете демонтировать контрольную панель.
7. Теперь переходим непосредственно к установке и подключению основных элементов. Для начала определитесь с местом монтажа кнопки включения системы. Она должна быть установлена на центральной консоли, чтобы при необходимости водитель мог как можно быстрее добраться до нее. Ставить кнопку пока еще рано, но с местом установки необходимо определиться именно сейчас, поскольку от этого будет зависеть, сколько вам потребуется провода. Теперь извлеките старое реле поворотников с авто и отсоедините от него три кабеля — обычно они окрашены в черный, серо-белый и оранжевый цвета.
8. Далее, возьмите новое шестерочное реле. Второй контакт реле нужно подключить к проводу, который был снят с контакта L на реле поворотников, а также с выходом 7 кнопки.
9. Первый контакт реле нужно подключить к четвертому контакту на самой кнопке. Третий по счету контакт подключается к кабелю, отключенному от контакта Р на реле поворотников. Затем нужно подключить кабель с четвертого контакта к массе, то есть кузову транспортного средства — лучше всего соединить его с гайкой фиксации релюшки.
10. Следующим этапом будет подключение самой кнопки. Четвертый контакт кнопки следует подключить к первому контакту используемого реле. Второй ее контакт необходимо соединить с кабелем, который был отключен от плюсового контакта поворотного реле. Седьмой контакт соединяется со вторым контактом реле, а первый и третий контакты подключаются к подрулевому выключателю поворотников, в данном случае порядок соединения не играет роли.
11. Теперь вам остается только подключить восьмой контакт к любому плюсовому кабелю, как вариант, можно вклиниться в электроцепь от прикуривателя. В том случае, если вы решите подключить плюс напрямую к аккумуляторной батарее либо генераторному узлу, то цепь необходимо будет защитить при помощи предохранителя.
12. На этом процедуру установки можно считать завершенной. Вам остается только надежно зафиксировать проводку, чтобы не допустить перетирания кабелей. Установите на место все снятие ранее элементы облицовки салона, центральную консоль, бардачок и т.д.

Подключение автомобильной сигнализации к замку является трудоёмким и непростым процессом, который рекомендуется проводить в автосервисе. Имея желание и ознакомившись с этой инструкцией, вполне можно провести его своими руками. Веским аргументом в пользу собственноручного подключения охранного устройства к центральному замку является то, что, нарушая алгоритм установки, принятый у профессионалов, значительно усложняется взлом автомобиля.

Подключение к центральному замку

Возможно, сигнализация и не спасет от но сделает жизнь водителя комфортней. Во многих системах реализовано управление центральным замком. Давайте посмотрим, как подключить замки к сигнализации. Будем считать, что соленоиды уже установлены.

Первым делом необходимо разобраться с цветами проводов и какие команды они выполняют. Для этого лучше использовать мультиметр. Алгоритм поиска нужного контакта достаточно простой: прибор устанавливают в режим измерения сопротивления. Минус соединяют с одним из контактом, нажимают кнопку, которая закрывает дверь. Мультиметром нужно искать нулевое сопротивление. После этого кнопку можно отпустить. Когда сопротивление равняется бесконечности, это и есть нужный контакт. Также ищут и второй контакт. Делается это аналогичным образом.

Затем с водительской стороны снимают порог. Далее находят нужные провода, которые были определены заранее. К ним подключают провода сигнализации, отвечающие за открывание и закрывание дверей.
