Как правильно натягивать спицы на велосипеде

Регулировка спиц на велосипеде: инструкция, нужные инструменты, виды деформаций

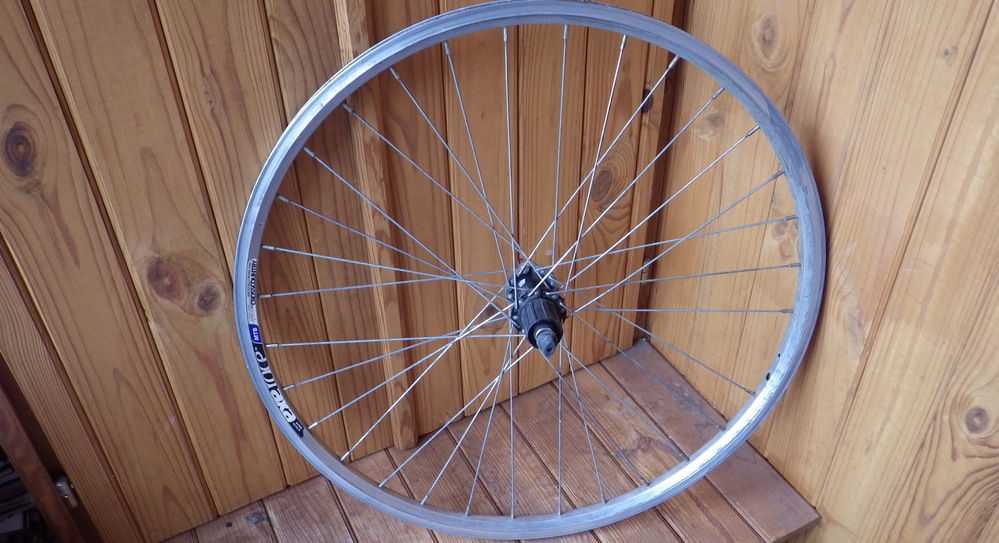

Колёса представляют собой наиболее важную часть велосипеда. Вполне вероятен такой сценарий, что если взять два абсолютно разных велосипеда, один — самый дешёвый, а другой, напротив, входит в категорию топовых, и поменять на них колёса, то дешёвый сможет оказаться быстрее дорогого. Однако найти действительно качественные и хорошие колёса не так-то и легко, а натяжка спиц на них — это весьма трудоёмкое и для неподготовленного человека довольно непростое дело. Для его выполнения потребуется знание хотя бы элементарных правил и рекомендаций. Следует сразу оговориться о том, что качественную и точную регулировку колёс может обеспечить специалист высокой квалификации и с богатым опытом соответствующих работ. Однако, если вы знаете, как натянуть спицы на велосипеде и уверены в своих навыках и силах, а также обладаете должными внимательностью и терпением, можно попробовать выполнить эту операцию самостоятельно. Помните, что правильная натяжка придаёт колёсам надёжность и существенно продлевает срок их службы.

Правильная натяжка спиц велосипеда придаёт колёсам надёжность и продлевает срок службы

Для правильного натяжения понадобится ряд инструментов. Это гаечные ключи нужного размера для снятия колеса с велосипеда, специальный спицевой ключ и отвёртка. А также могут пригодиться: зонтомер, позволяющий центровать обод колеса относительно его втулки, станок для правки и юстировки колёс, а также измеритель силы натяжки, однако, в принципе, при достаточном опыте и умении можно обойтись и минимальным набором, состоящим из первых трёх инструментов.

Следует различать три основных вида деформаций на велосипедных колёсах:

• боковые деформации, называемые восьмёрками;
• радиальные деформации, называемые эллипсами;
• отсутствие центровки обода по отношению к втулке колеса, называемое зонтом.

Возможно велосипедные колеса не такие простые как вам кажется?

Как известно, колесо состоит из четырех компонентов, каждый из которых влияет на его прочность, вес и внешний вид. Когда с колесами на наших велосипедах что-то случается, мы обычно заменяем какой-то один компонент. И если с втулками и ободами и их свойствами, функциональностью и характеристиками еще более-менее понятно, то спицам, а тем более ниппелям уделяется значительно меньше внимания. Но, именно они составляют основу наших колес. Именно такой девиз имеет известная фирма Pillar, которая 30 лет разрабатывает новые технологии в этой области.

Pillar имеет несколько патентов на передовые технологии производства спиц и ниппелей и производит их уже более 20 млн ежегодно и является одним из основных брендов на рынке наряду с DT Swiss, Sapim и Mach1. Самыми распространенными  являются универсальные P 14, усиленные PSR, баттованные PDB и аэродинамические PA.

Р14 – классическая спица круглой формы из нержавеющей стали диаметром 2.0 мм и весом 6.5 г. Доступная длина 252-298 мм, которая подходит для сборки колес диаметром 26”, 27.5”, 29”, 700С. Цвет доступен серебристый или черный. Рекомендуется для замены стоковых спиц колеса при проблемах с постоянными восьмерками, яйцами или ломкой.

PSR (Pillar spoke Reinforce) – спицы с усиленными головками. Чаще всего спица ломается именно возле головки, через непропорциональную концентрацию нагрузки. Основа PSR имеет диаметр 2.2 мм и 2.0 мм по всей длине. Это добавляет 20% к прочности по сравнению с Р14. Спицы PSR производятся без увеличения веса, это снизило до минимума возможность поломки в узле втулка-спица. Технология позволяет использовать PSR не только для кросс-кантри, туризма, а и для даунхила и фрирайда. На выбор представлены цвета серебристый и черный.

PDB – спица с технологией двойного баттинга холодной ковки. Баттинг – это технология производства спиц, которая заключается в использовании переменной толщины, снижающей нагрузку на головку или ниппель, распределяет его по всей длине и уменьшает вес. Спицы PDB имеет толщину по 2.0 мм у головки и в области резьбы, 1.8 мм на основной длине и вес 5.7 г. Доступны серебристый и черный цвета. Применяется при сборке шоссейных или МТВ велосипедов.

PA – эластичная аероспица, изготовленная по технологии холодной ковки, диаметром 1.0 мм с шириной плоской части 2.3 мм, 2.8 мм или 3.2 мм в зависимости от модели. Аэродинамический профиль позволяет значительно уменьшить сопротивление воздуха на высокой скорости, что дает преимущество в гонках кросс-кантри и шоссе. Среди доступных цветов: серебристая классика и стильный черный.

Но спицы — это половина дела. Не менее важны, ниппели которые будут использоваться в паре с ними. Несоответствующее качество может свести на нет все попытки собрать по-настоящему легкие и прочные колеса. Pillar имеет две основные запатентованные технологии – TAF и TG. Thread Angle Fixed (TAF) – специальный профиль внутренней резьбы, который устраняет возможность вырывания спицы из ниппеля или ее разрушения при нерадиальной сборке в 2 или 3 креста. Taper Grip Nipple (TG) — технология продления резьбы в головке ниппеля с сужением в 7°. Спицы при закручивании в ниппель прорезают его и держатся в нем как клин. Это значительно лучше влияет на прочность соединения между спицей, ниппелем и ободом.

Производитель предлагает несколько типов ниппелей для самой распространенной толщины спицы  2.0 мм.

PB 15 – стальной ниппель классической формы калибра 15G. Вариации длины – 12, 14, 16, 20 мм, вес 0,95 г.

PT 735 – алюминиевая версия классического ниппеля весом всего 0,3 г.

PB 15 H – ниппель с шестигранным вырезом монтируется с помощью насадки. Доступная длина 12,14,16 мм, вес 0,95 г.

PT 735 H – алюминиевый аналог ниппеля с шестигранным вырезом весом 0,32 г.

DSN – ниппель рассчитан на монтирование специальным инструментом, имеет стальную (1,2 г) и алюминиевую (0,4 г) версии длиной 14.4, 16 или 18 мм

Стоит также помнить, что алюминиевые ниппели несмотря на свое преимущество в весе имеют свои ограничения в использовании. Алюминий очень плохо переживает зимнее катание, когда дороги засыпаны солью и реагентами. В таком случае, как показывает практика такие ниппели живут один сезон. Из-за закисания таких ниппелей невозможно выровнять колесо или демонтировать спицы. Вело-мастерские даже вынуждены вырезать их болгаркой.

Снятие кассеты и переборка втулки

Втулка – одна из частей велосипедного колеса, которая требует периодического обслуживания. В среднем, заглядывать в нее нужно раз на 2000 км пробега, по срокам это 2-3 месяца активной езды. Если колесо уже скрипит и наблюдается снижение КПД вращения, иными словами, велик хуже едет, то пора снимать его и осматривать втулку.

Основная проблема со втулкой – это люфт и недостаточная смазка подшипников. Из-за нарушения посадки или повышенного трения детали начинают ускоренно изнашиваться. Если колесо давно не обслуживалось, подшипники могут вообще рассыпаться. Чтобы получить доступ к подшипникам втулки, нужно будет на время избавиться от задних звездочек.

Устройство задних скоростей снимается при помощи съемника и так называемого хлыста. Снять кассету – дело недолгое, однако придется приложить немало сил, чтобы свинтить ее с колеса. Поэтапно это выглядит так:

1. Съемник вставляется в кассетную гайку.
2. Хлыстом держится большая звезда системы, чтобы не проворачивалась.
3. При помощи гаечного ключа съемник вращается, вывинчивая шлицевую гайку.
4. Снимаем малые звезды, которые установлены сверху, аккуратно складываем их в сторону вместе с шайбами, а затем уже извлекаем саму кассету.

Перед тем, как разобрать втулку, следует немного ослабить натяжение спиц. Сделать это можно при помощи круглого ключа с выбитыми лунками под разные диаметры спиц. Ослаблять нужно ненамного, достаточно четверти оборотов. Если втулку потребуется заменить, то спицы нужно раскрутить настолько, чтобы легко вытащить ее из зацеплений.

Полная замена втулки требуется, если и ось, и подшипники пришли в негодность. Однако зачастую при заклинивании втулки ось в нормальном состоянии, достаточно поменять подшипники. Нередко и то, и другое ещё будет служить верой и правдой, если их хорошо смазать. Правильная смазка не даст деталям изнашиваться при динамических нагрузках.

Переборка осевой детали колеса сопряжена с очисткой оси и подшипниковых шариков от грязи. Извлеченные детали на время нужно поместить в растворитель, затем дать высохнуть, смазать и установить на место. Подшипники в перекошенном положении нужно отрегулировать, вернув их в прямое положение. Впрочем, во время люфта детали уже неисправны, поэтому лучшим вариантом будет замена.

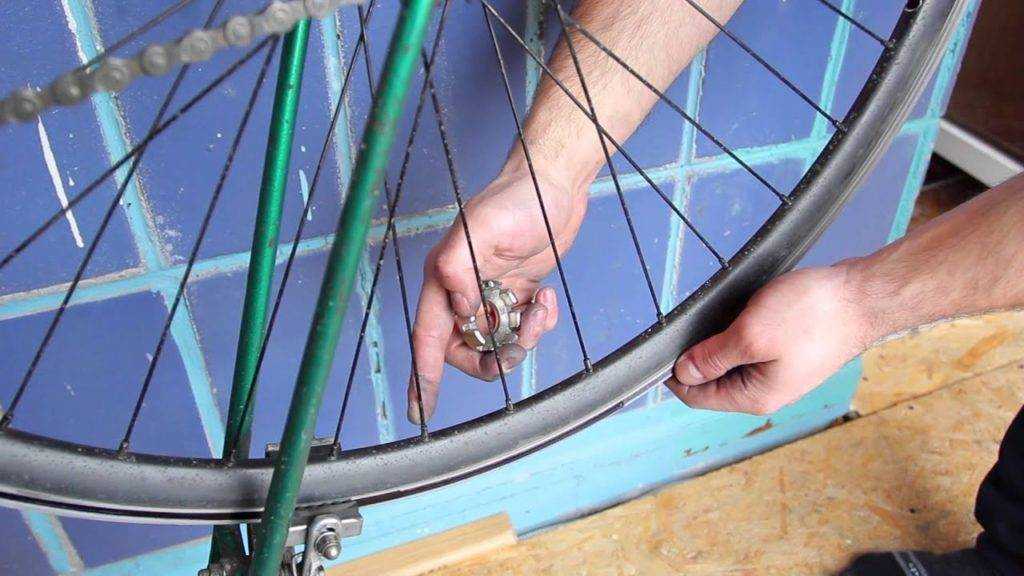

Как подтянуть спицы на велосипеде

Конструктивная деталь колеса велосипеда, которая по техническим характеристикам является стержнем, соединяющим ступицу и обод, называется спицей. Именно спица призвана облегчать конструкцию колеса, при этом, не снижая ее прочности.

Спицы можно установить и подтянуть своими руками – для этого совершенно необязательно владеть какими-то специфическими знаниями, что исключает обращение в пункты по сервисному обслуживанию велосипедов. Для абсолютных новичков в этом деле достаточно лишь ознакомиться с краткой информацией о том, какие виды спиц могут быть установлены на велотранспорте и как правильно их менять/подтягивать.

Причины, вызывающие деформацию колеса

Причин, вследствие которых изрядно искривляется колесо, может быть несколько:

• Это, конечно же, вес велосипедиста, который изо дня в день создает нагрузку на колеса. Так как вес человека может быть разным, то и нагрузка соответственно тоже разная.
• Резкое торможение велосипеда может создать дополнительную нагрузку для спиц колеса.
• Крутые повороты на пути велосипедиста также могут стать причиной деформации.
• Неровный рельеф, по которому едет велосипед нередко приводит к проблемам с колесами.
• Сильный удар или падение, скорее всего, приведут к так называемой восьмерке.
• И, в конце концов, просто разболтанные спицы приведут ни к чему иному, как деформации колеса.

Эти проблемы не так уж страшны и могут быть решены с помощью переспицовки колес. Лучше всего, если пользователь знает сборку велосипеда и сможет справиться с этим самостоятельно, ведь никто не знает, где проблема может настигнуть. Ну и, конечно же, в любом сервисном центре опытные специалисты окажут услугу по любому виду переспицовки.

Основные виды переспицовки колес

Существует два основных вида спицовки:

Есть еще несколько названий, которые являются уточнением рисунка, получаемого в итоге из спиц колеса:

Основным отличием радиальной спицовки от крестовой или тангенциальной является то, что при радиальном методе спицы не пересекаются между собой.

Особенности радиальной спицовки

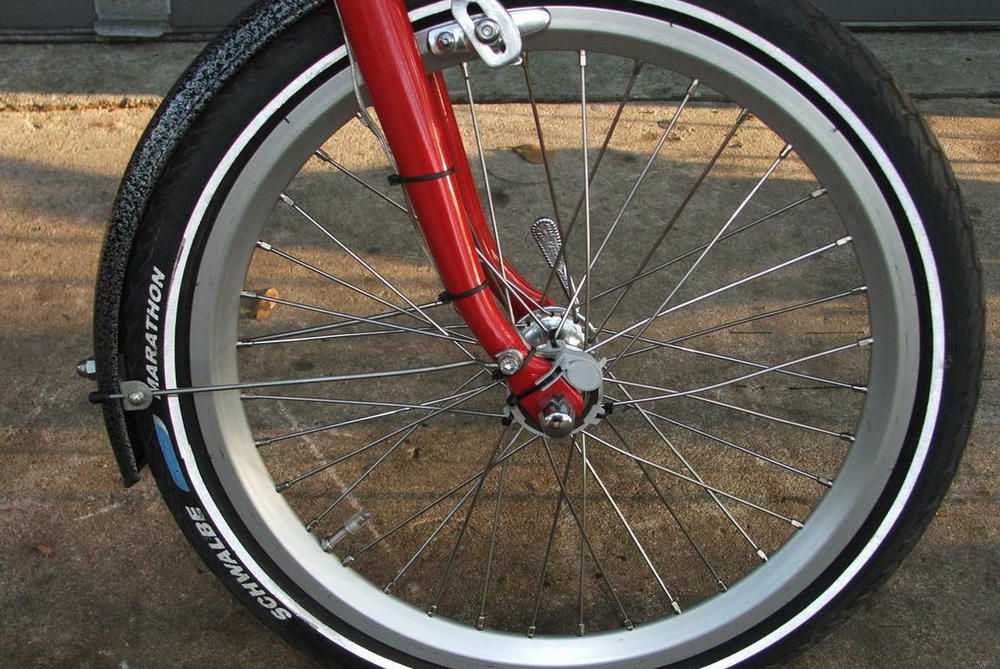

Опытные специалисты такой вид спицовки используют в основном для передних колес. Объясняется это тем, что они менее подвержены нагрузки со стороны педалей и тормоза. Но, несмотря на это, колесо получает колоссальную нагрузку, которая направлена вертикально. Именно поэтому при радиальной спицовке, используется большое количество спиц. Механики рекомендуют оптимальное количество спиц 32.

Такая спицовка не очень надежна и поэтому из плюсов такого вида можно назвать только внешний вид колеса, благодаря которому и получила название «солнце».

Стоит отметить, что при таком способе спицевания не играет большой роли куда обращена головка спицы. По желанию велосипедиста она может быть направлена внутрь флянцев втулки, так и наружу.

Особенности тангенциального спицевания

Это спицевние позволяет прекрасно выдерживать все нагрузки, возникающие во время езды. При этом есть один нюанс: чем угол, образованный между фланцами и спицей шире, тем колесо прочнее. Это объясняется тем, что при таком расположении нагрузка распределяется равномерно, не нанося при этом особого вреда велосипеду.

Тангенциальное спицевание идеально подойдет для задних колес, в том числе и дисковых. Они всегда обеспечены нагрузкой от использования педалей и тормозов. Самым популярным и прочным рисунком является «три креста». Этот рисунок доказал свою прочность и надежность временем и испытаниями.

При смешанном спицевании центральная спица по отношению к ободу находится как в спицовке «солнце», а боковые спицы скрещиваются.

Точки и способы крепления, новинки

Сейчас стандартом является J-образная головка, которая продевается через отверстие во фланце и далее удерживается там. Не так давно появились колёса на прямых спицах, без загиба, но это пока только спортивные модели, поменять привычки большинства не так легко.

Кроме того, активно развиваются колёса вообще без спиц. Их роль начинают выполнять углепластовые вставки, некоторые и вовсе переходят к литым колёсам, изготавливаемым по аналогии с автомобильными дисками. Очень надёжная структура пока слишком тяжела и ненадёжна. Кроме того, не многие вспоминают о боковом ветре, который с такими колёсами может стать вполне реальной угрозой здоровью. В целом, защита корпуса и от вибраций, и от несчастных случаев в таких вариантах скорее отрицательная.

Замена нестандартных моделей – тоже большая проблема, так как партии невелики и найти нечто уникальное, особенно в провинции, нелегко, да и регулировка их часто нетривиальна.

Выбор спиц

Дадим некоторые рекомендации, какие спицы лучше и как их вообще выбирать.

Длина. Необходимо точно рассчитать длину спиц в зависимости от размеров втулки, обода, типа крепления, изготовителя

Важно не просчитаться, лучше производить расчёт длины в готовых калькуляторах. Благо, их достаточно в интернете.
Материал

Стоит быть прагматичными. Конечно, круто пойти на поводу у топовых спортсменов и закупить в Китае углепластик, но для большинства применений вполне достаточно стальных спиц, максимум, с небольшим напылением от коррозии. Сталь легко выправляется, ремонтируется и устанавливается, а разница в весе далеко не так важна, как её описывают на профессиональных ресурсах.
Геометрия. Опять же, если вы не спортсмен, геометрия должна быть самая простая, с увеличением нагрузок на пересечённой местности и при переходе к трюкам – смотрим в сторону утолщённых вариантов. На практике, варианты с несколькими диаметрами не очень полезны, лучше подобрать 10g и не мучиться с заменой, так как усиленные спицы поставляются ограниченными партиями.
Количество. Есть вполне обоснованное мнение, что спиц должно быть больше. Сейчас 28-32 – стандарт для горного велосипеда, и не стоит от него уходить далеко. Малое количество спиц принимает большую нагрузку и ездить с ними рискованно, а большее число утяжелит колесо без явных выгод. Не забываем, что число на заднем колесе обычно больше из-за большей нагрузки.
Инструменты. Заранее готовим спицевой ключ.
Работа своими руками. Доверяем профессионалам – поставить спицы на колесо колесо сложно новичку, и, возможно, не стоит делать это самостоятельно.

Установка спиц велосипедного колеса

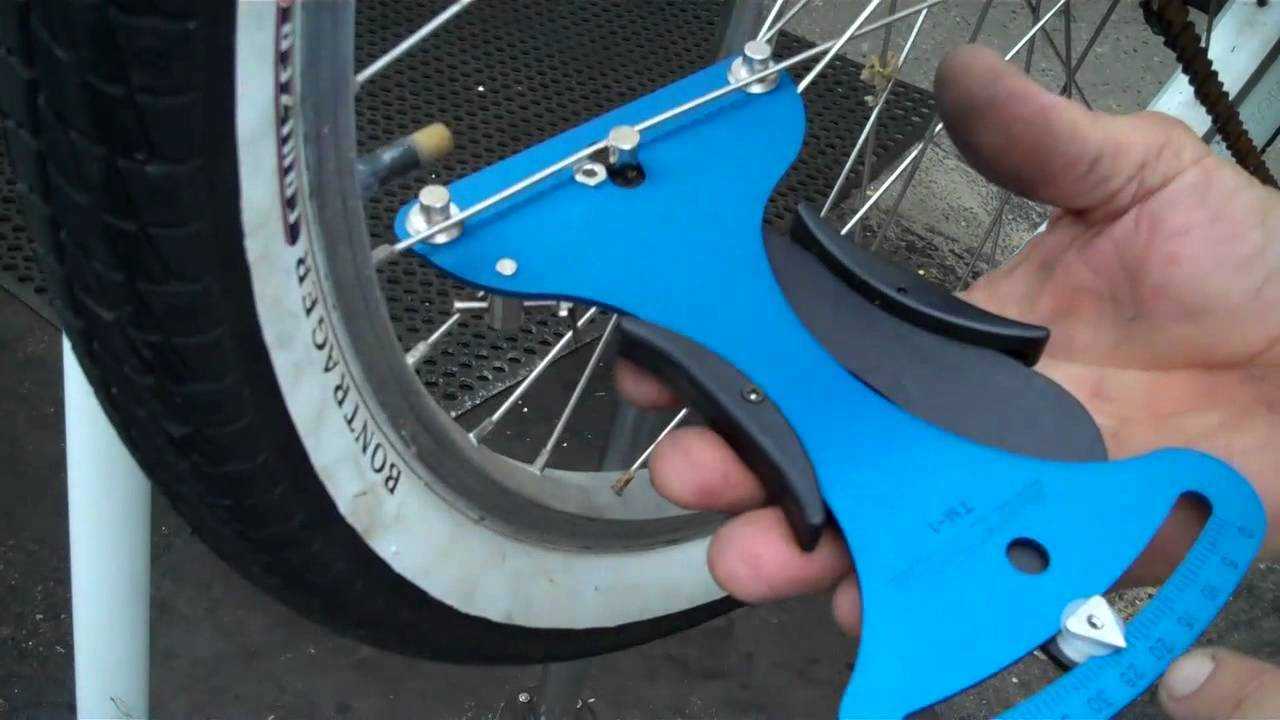

Для выполнения качественной подтяжки спиц необходимо использовать специальный ключ. Раньше он имелся в комплекте с инструментами для ремонта велосипедов отечественного производства, сегодня же его можно купить отдельно в соответствующем магазине.

Для осуществления процесса установки и подтяжки спиц необходимо выполнить следующие действия:

Первым делом необходимо разобраться с длиной спиц. Для передних колес они выбираются одного размера. При установке на заднее, придется следить за этим параметром.

Чтобы упростить процесс подбора деталей для ремонта колес, рекомендуется воспользоваться удобный онлайн калькулятором.

Далее, после определения параметров спиц, можно приступить к их монтажу. Производится это в следующем порядке:

Первым делом выполняется смазка всех резьбовых соединений.
Установка спиц осуществляется с противоположной стороны, на которой находится углубленный фланец.
На переднем колесе спицы устанавливаются во фланец через одну.
При заполнении спицами заднего колеса их устанавливать следует справа от втулки.
Каждый раз при установке спицы она закручивается на два оборота.
На заднем колесе спицы устанавливаются через каждые 3 фланца.
Важно следить, чтобы спицы располагались по наружной стороне при соединении обода и фланца.

Все остальные детали монтируются на колеса в том же порядке, не сбивая ритм. При закручивании ниппели проворачиваются на два оборота.

На последнем этапе выполняется натяжка. Как правило, все предыдущие действия являются более простыми. Важным моментом является закрутка ниппелей на одинаковое количество витков. Для финишной регулировки натяжения спиц рекомендуется воспользоваться специальным станком или самим велосипедом.

То есть колесо устанавливается на велосипед и при проворачивании его контролируется расстояние до вилок. Если имеется на нем восьмерка, то вытянуть ее можно путем подтягивания спиц в обратную сторону и одновременно расслабляя с противоположной.

Колеса – наиболее важная часть велосипеда. Чтобы колеса стали хорошими, недостаточно отбалансировать их при покупке. Подтянув спицы самостоятельно, вы сможете предать колесам надежность и продлить срок их службы.

• — станок для балансировки велосипедного колеса;
• — ключ для спиц.

Перед тем, как начать натягивать спицы, заверните все ниппели на одинаковую глубину. При коротких спицах затяните их так, чтобы было видно одинаковое число витков резьбы. Если же спицы длинные, то их выходящие концы установите вровень со шлицами ниппелей. Равномерно завернув ниппели, вы облегчите дальнейшую работу по натяжению спиц.

Начните заворачивать ниппели от вентильного отверстия, выполняя по одному обороту для каждого. Проверьте, осталась ли в спицах слабина. Если это так, то произведите еще по обороту для каждого ниппеля. Если после того, как будет провернуто три четверти обода, ниппели станет трудно проворачивать, отверните их на один оборот. Затем вверните каждый ниппель на половину оборота.

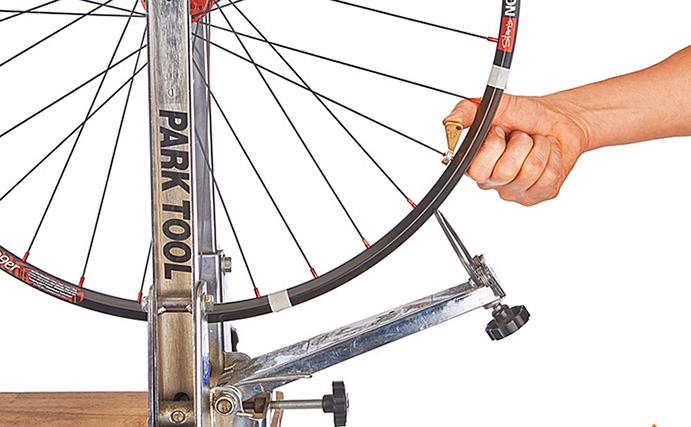

Установите колесо на станок, посмотрите, какая неровность у обода больше. В зависимости от этого нужно произвести правку. Если преобладает горизонтальная неровность, и часть обода сместилась вправо на четыре спицы, две из которых идут к левому фланцу и две – к правому, заверните левые ниппели на одну четверть оборота. Правые ниппели на четверть отпустите, и участок обода будет смещен влево. При этом натяжение спиц останется неизменным, поскольку количество и степень натяжения ослабленных спиц равны натянутым.

Подтягивайте спицы как можно сильнее, чтобы не допустить их ослабления при нагрузке и придать прочность колесу. Если колесо уже стало круглым, а натяжение спиц вы видите недостаточным, одинаково подтяните все ниппели. Снова проверьте на концентричность колесо.

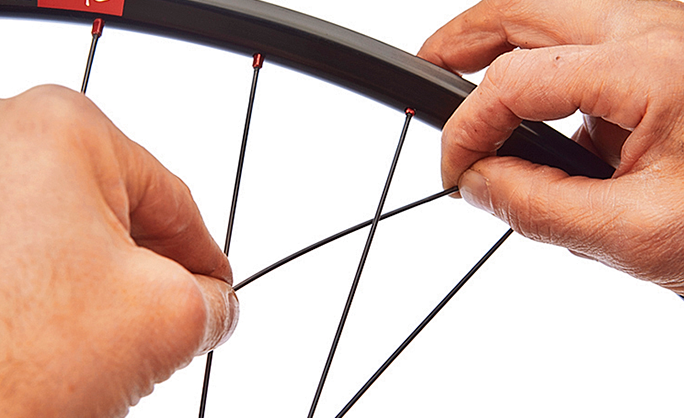

Произведите усадку спиц. Для этого, взяв колесо обоими руками, с силой надавите на спицы там, где они пересекаются. Повернув колесо, сдавите следующие четыре спицы. Усаживайте спицы по всей окружности. Характерные звуки будут свидетельствовать об усадке спиц. Колесо, которое после данной процедуры выйдет из строя, снова подбаласируйте его и произведите усадку. Повторяйте эти шаги до тех пор, пока не перестанут издаваться трески и скрипы во время усадки спиц.

• Чистка дмрв бмв е36



• Установка кпп маз 5432



• Замена лобового стекла инфинити fx37



• Видеорегистратор сафари 16 канальный инструкция



• Byd f3 подкапотное пространство

Установка спиц велосипедного колеса

Регулировка спиц на велосипеде осуществляется в несколько этапов. Всю работу можно выполнить  в домашних условиях, если в наличии имеются необходимые инструменты.

Первый шаг – определяем длину велосипедных частей

Если предстоит регулировка спиц на переднем колесе велосипеда, то можно  определением длины деталей даже не заниматься – считается, что именно переднее колесо конструктивно простое, длина всех спиц абсолютно одинакова.

Что касается заднего велосипедного колеса, то здесь все несколько сложнее. Дело в том, что в этом колесе спицы устанавливаются разной длины, так как необходимо соблюсти разность наклона.

Специалисты не рекомендуют самостоятельно заниматься определением длины спиц. Для этого имеются специальные калькуляторы на сайтах, которые позволяют получить необходимые расчеты в режиме онлайн.

Второй шаг – монтажный

Для его проведения понадобится некоторый инструмент – спицевой ключ и отвертка.

А выполнять работу нужно в строгом соответствии с пошаговой инструкцией:

1. Смазываем точки соединения с ниппелями на деталях колеса и резьбовой части спиц.
2. Если углубленный вход на фланце имеется только с одной стороны, то спицы нужно начинать устанавливать с противоположной стороны.
3. Во фланец устанавливаются девять спиц – это делается через одно отверстие, то есть между спицами должна остаться свободная «ниша».
4. Если работа ведется с задним колесом, то спицы монтируются справа от втулки.
5. Находим расположенный по правую сторону от вентильного входа такой же на ободе, располагаем в нем спицу и закручиваем ниппель, сделав 2 оборота.
6. От первой установленной спицы по часовой стрелке отсчитываем 4 входа и монтируем вторую спицу и также двумя оборотами закручиваем ниппель. Втулка нарезной частью должна быть расположена к тому, кто осуществляет работу.
7. В процессе установки спиц нужно контролировать правильность работы – спицы должны соединять обод справа с фланцем втулки, а между установленных спиц должно оставаться по три свободных входа.

Последующие спицы устанавливаются по такому же принципу, а затем колесо нужно повернуть к себе противоположной стороной и устанавливать спицы в указанном выше порядке. Начинают установку с ключевой спицы, которая расположена слева от вентильного входа.

Когда все спицы будут установлены нужно выровнять ниппели на одинаковую глубину закрутки. Именно поэтому рекомендуется в каждом случае делать по 2 оборота, чтобы не ошибиться, да и регулировать их по окончанию работы будет проще.

Третий шаг – натяжение спиц

Этот шаг считается завершающим и выполняется легко. Нужно лишь убедиться в том, что ниппеля закручены на одинаковое число оборотов. Если спицы короткие, то это можно определить по количеству видимых «ступенек» резьбы в ниппелях

После того, как все этапы будут завершены, необходимо установить колесо с набранными спицами на специальный станок или любое другое приспособление (для этого можно воспользоваться велосипедом). Именно в таком положении будут видны все неровности – перекос колеса в любую сторону можно исправить регулировкой закрутки ниппелей. Чаще всего достаточно сделать половину оборота, чтобы выровнять колесо. Учтите, что подобный контроль нужно провести дважды – когда колесо расположено горизонтально и когда вертикально.

Окончание балансировки, вывод

По окончании балансировки, следует убедиться, что концы спиц не выступают за обод. Если подобное наблюдается, выступающие концы нужно спилить, а оставшуюся смазку (она может испортить камеру) удалить.

Знание, как правильно подтягивать спицы на велосипеде, чрезвычайно важное и полезное и просто необходимое каждому любителю такого вида транспорта. Прочитав эту статью, человек сможет своими силами выполнять подобную регулировку

Следует помнить, что натягивая спицы, нужно быть внимательными и осторожными. Неправильная регулировка колеса может привести к преждевременному выходу его из строя.

Как подтянуть спицы на велосипеде

https://on-bike.by/blog/velosipedy/kak-pravilno-natyanut-spitsy-na-kolese/

https://aktsport.ru/velosiped/regulirovka-spits-na-velosipede.html

Регулировка спиц

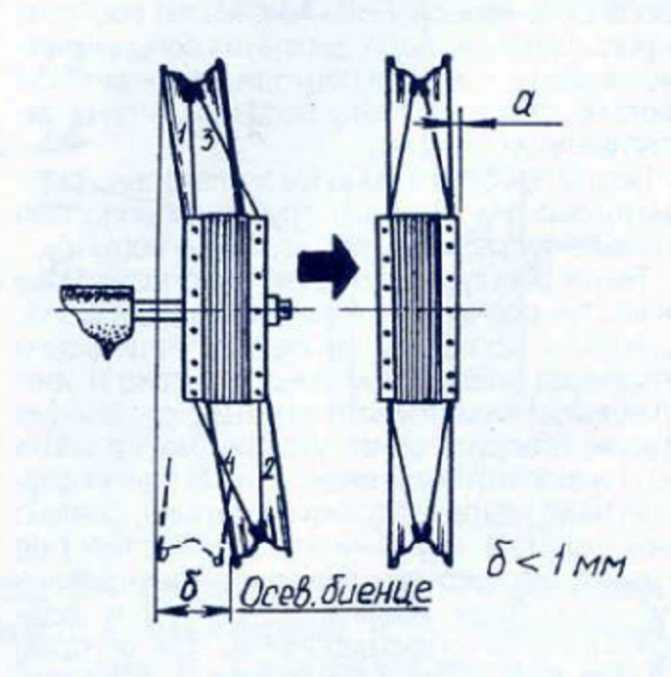

Метод подразумевает поочередное ослабление или подтягивание спиц колеса с помощью спицевого ключа. Не рекомендуется натягивать спицы другими видами инструмента. Работы начинаются с «центральной» спицы (находится у очага искривления). Повернуть ее в сторону, которая является противоположной по направлению к выпуклости. Затем приступить к выпрямлению спиц, исходя из количества поврежденных.

1. Инструкция регулировки «на три спицы». Затянуть ключом центральную на 1/4 оборота, ослабить крайние на 1/8 (ослабление должно быть меньше в 2 раза силы натяжения).
2. «На семь спиц». Натянуть центральную на 1/5, ослабить по бокам на 1/4 2 и 3 спицы, на 1/8 затянуть 4 и 5. Ослабить крайние (6 и 7) спицы на 1/8.

Колесо монтировать на раму, проверить на остаток искривлений. Если дефекты выгнулись в обратную сторону, то натяжку спиц вернуть в прежнее положение, вновь усилить ее момент, и повторить действия.

Внимание! После окончания процедуры обязательно проверить надежность крепления всех спиц. Иначе могут возникнуть аварийные ситуации во время поездки. Выпрямить восьмерку на велосипедном колесе своими руками можно, если ответственно подойти к решению поставленной задачи

Опытные велосипедисты советуют воспользоваться вторым методом устранения дефектов, поскольку он считается наиболее эффективным. Если по каким-либо причинам не удалось вернуть колесо в рабочее состояние, то лучше обратиться за помощью к мастерам

Выпрямить восьмерку на велосипедном колесе своими руками можно, если ответственно подойти к решению поставленной задачи. Опытные велосипедисты советуют воспользоваться вторым методом устранения дефектов, поскольку он считается наиболее эффективным. Если по каким-либо причинам не удалось вернуть колесо в рабочее состояние, то лучше обратиться за помощью к мастерам.
