Какой диод нужен для повышения напряжения генератора

Устройство генератора и принцип его работы

Генератор — прибор, призванный преобразовывать кинетическую энергию в ток благодаря вращающемуся магнитному полю. Бывает переменного и постоянного тока. Имеет внешнюю силовую раму, магнитный полюс, статор, вращающийся ротор, коммутационный узел и щетки. Дополняется манжетой, коллекторной и стяжной шпилькой, держателем обмоток, коллекторной пластиной, валом, ребристой втулкой, нижним конусом, фланцем и возбудительной обмоткой.

Обратите внимание! Работает благодаря принципу электромагнитной индукции в момент наводки электротока в замкнутой цепи и пересечения ее с помощью вращающегося магнитного поля постоянных магнитов. Чем быстрее вращается ротор, тем выше вырабатываемое напряжение

Для создания замкнутого контура и отвода от него электротока необходим коллектор с щелочным узлом для постоянного контакта между рамкой и схемой. Благодаря подпружиненным конструктивным щеткам, которые прижимаются к коллекторным пластинам, передается электроток на выходные клеммы, а дальше он идет к потребителям.

Как проверить напряжение генератора на аккумуляторе

Разность потенциалов можно диагностировать двумя способами — непосредственно на генерирующем оборудовании и через аккумулятор. Генератор напрямую связан с источником питания толстым проводом, потому для проверки уровня разницы потенциалов можно измерить напряжение на источнике питания. Для этого потребуются специальные устройства — вольтметр, мультиметр или нагрузочная вилка.

Провода первых измерительных приборов подключаются к АКБ в любой последовательности. Вилка должна быть соединена с клеммами аккумуляторной батареи со строгим соблюдением полярности. Принято считать, что нормальное напряжение в сети должно быть не ниже 12 вольт. На холостом ходу без включения всех электрических приборов автомобиля этот показатель должен быть на уровне 13,5—14В. Падение значений напряжения до 13,3—13,8 вольта считается допустимым.

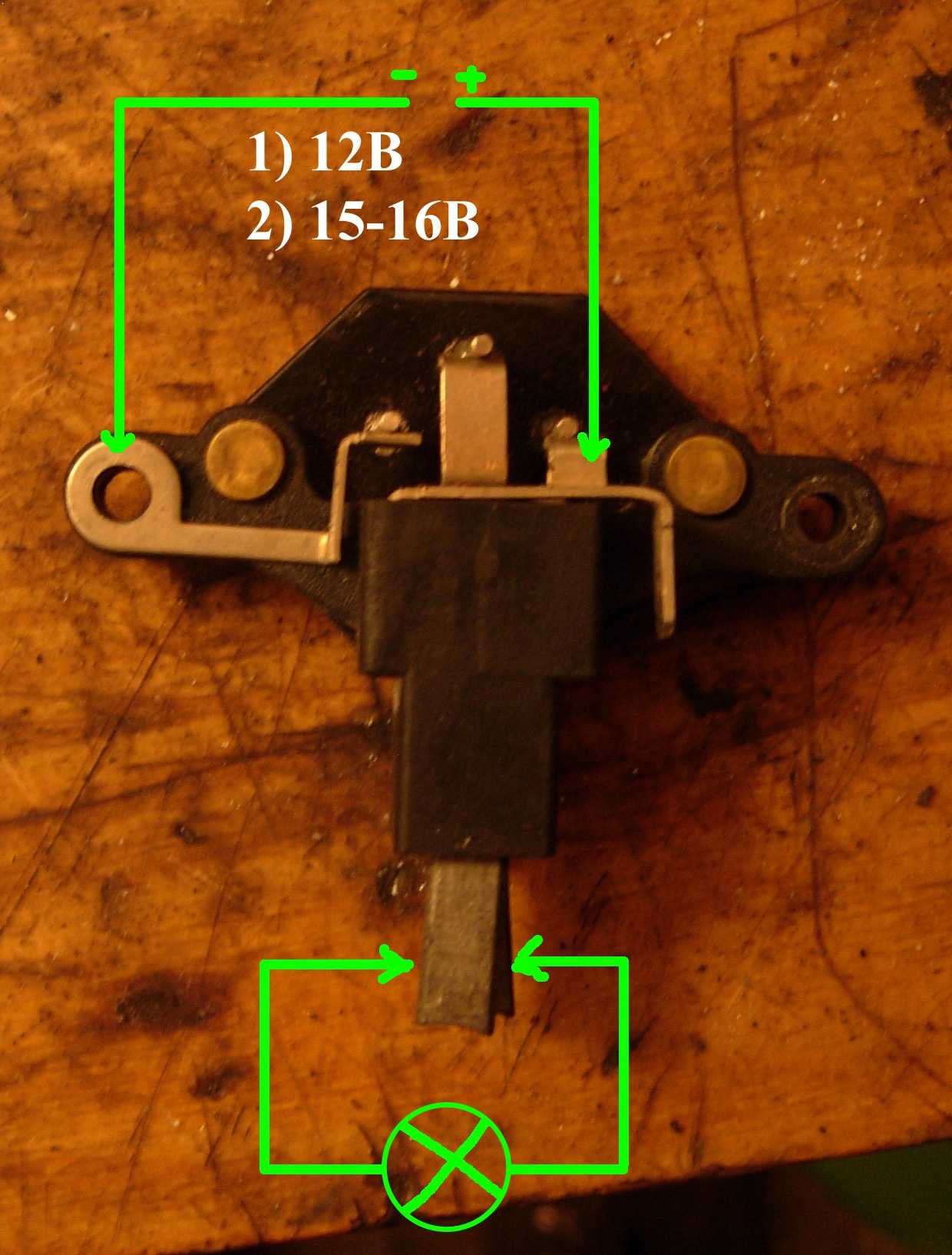

В то же время обычным тестирующим оборудованием можно проверить сопротивление элементов генератора — ротора, статора и диодного моста. Диагностика роторного оборудования осуществляется по его обмотке. Необходимо соединить щупы устройства с контактными кольцами. Если мультиметр даёт показания от 2, 3 до 5,1 Ом, то этот элемент исправен. Потребление тока обмоткой должно быть в пределах 3—4,5 ампер.

Её нормальное сопротивление — 0,2 Ома. Проверка диодного моста осуществляется по наличию или отсутствию сопротивления, показатели не имеют значения. Единственное, стоит учесть — нулевого измерения быть не должно. Замеры осуществляются попарно — плюсовой выход и все пластины с этой стороны или минус и все элементы.

Напоминаем, что для нормальной зарядки автомобильного аккумулятора напряжение, выдаваемое генератором, должно быть от 13,5 до 14 вольт.

Как самому повысить напряжение на генераторе своего автомобиля

Приветствую автолюбители. Сегодня расскажу, как повысить напряжение на генераторе авто простым способом, если оно, по каким то причинам не соответствует норме 14,4 вольт.

Так вот, что бы решить эту проблему существует очень простой способ повысить напряжение генератора диодом, который мы просто добавим в основную схему генератора.

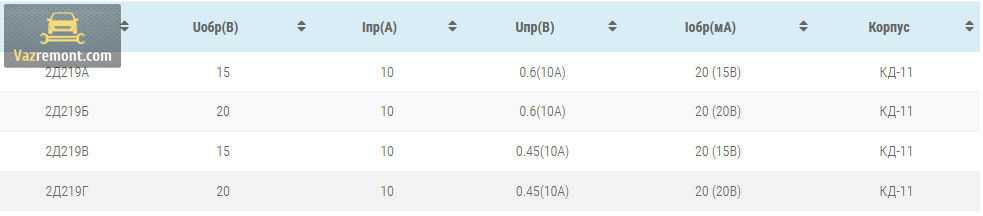

Для этой цели подойдут диоды 2Д219; 2Д 213 (диоды естественно имеют буквенный индекс).

Именно буквенный индекс диода и будет отвечать за количество необходимого падения напряжения на этом диоде.

Используемые диоды должны быть с напряжением пробоя порядка 20 вольт и током не менее 5 ампер, падение напряжение на диоде должно быть в пределах от 0,6 вольт до 1,2 вольт (тут уже надо смотреть на сколько вам необходимо подымать напряжение).

Наверно для тех, кто не разбирается в электричестве, вообще ни чего не понятно. Попытаюсь объяснить попроще.

Предположим, что ваш генератор выдает при частичной нагрузке 13,3 В — 13,5 В, а это недопустимо мало для подзаряда АКБ и в свою очередь АКБ в скором будущем просто не сможет дать необходимой энергии для того, что бы завести автомобиль.

А вот если использовать диод для повышения напряжения генератора порядка 1 В-1,1 В то все станет на свои места.

Напряжение на выходе генератора увеличиться за счет уменьшения напряжения подаваемого на вывод питания регулятора напряжения, таким образом регулятор, как бы не дополучает напряжение, для того, что бы работать в заданных пределах. Напряжение гасится на диоде и тем самым регулятор увеличивает напряжение на возбуждение (на щетках), ну а генератор в свою очередь выдает напряжение выше именно на ту величину, на которую мы погасили диодом. Вот как то так.

На рисунке изображена стандартная схема включения генератора в систему питания автомобиля, здесь отсутствует диод для повышения напряжения генератора.

Силовые диоды обозначены зеленым цветом, диоды питающие регулятор напряжения обозначены синим цветом, желтый квадратик и есть сам регулятор напряжения, красным цветом обозначена лампочка в панели приборов (зарядка АКБ), фиолетовый прямоугольник это нагрузка (она является переменной величиной).

На этой схеме уже присутствует диод, который установлен в разрыве между выводом питания регулятора напряжения и запитывающими его диодами генератора.

А теперь давайте рассмотрим, как повысить напряжение генератора.

Ток от АКБ бежит через лампочку (которая загорается) и дальше через наш диод для повышения напряжения генератора запитывается регулятор напряжения, который открывает свой внутренний транзистор на всю катушку, и ток начинает проходить через щетки, а так, как щетки установлены на якорь генератора, то обмотка ротора соответственно тоже находиться под напряжением. И для того, чтобы генератор заработал его просто надо начать крутить по средствам двигателя.

Как видно из этой схемы лампочка потухнет в виду того, что с обоих сторон на нее придет одинаково положительное напряжение.

А вот диод для повышения напряжения генератора на себе посадит, какое то количество вольт (в зависимости от того, какой диод вы выберите), а регулятор соответственно это напряжение и недополучит.

А это значит, что тот самый внутренний транзистор регулятора напряжения будет открыт немного больше (т.е. именно на те вольты, которые мы не дадали регулятору напряжения).

Это похоже на обман регулятора напряжения, бортовая сеть получает необходимое напряжение 14,4 вольт, а регулятор думает, что оно меньше в бортовой сети и поэтому добавляет его. Ну в общих чертах, как повысить напряжение на генераторе авто с помощью диода думаю разобрались.

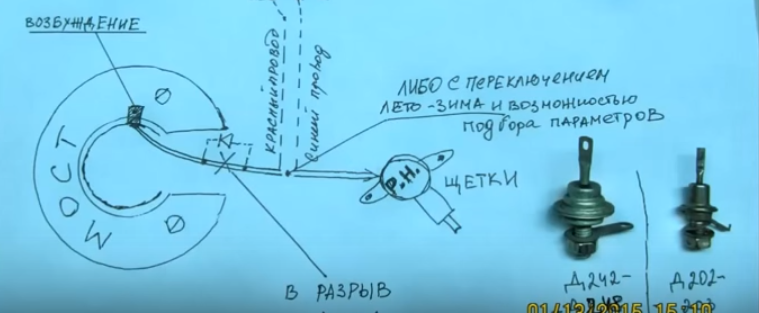

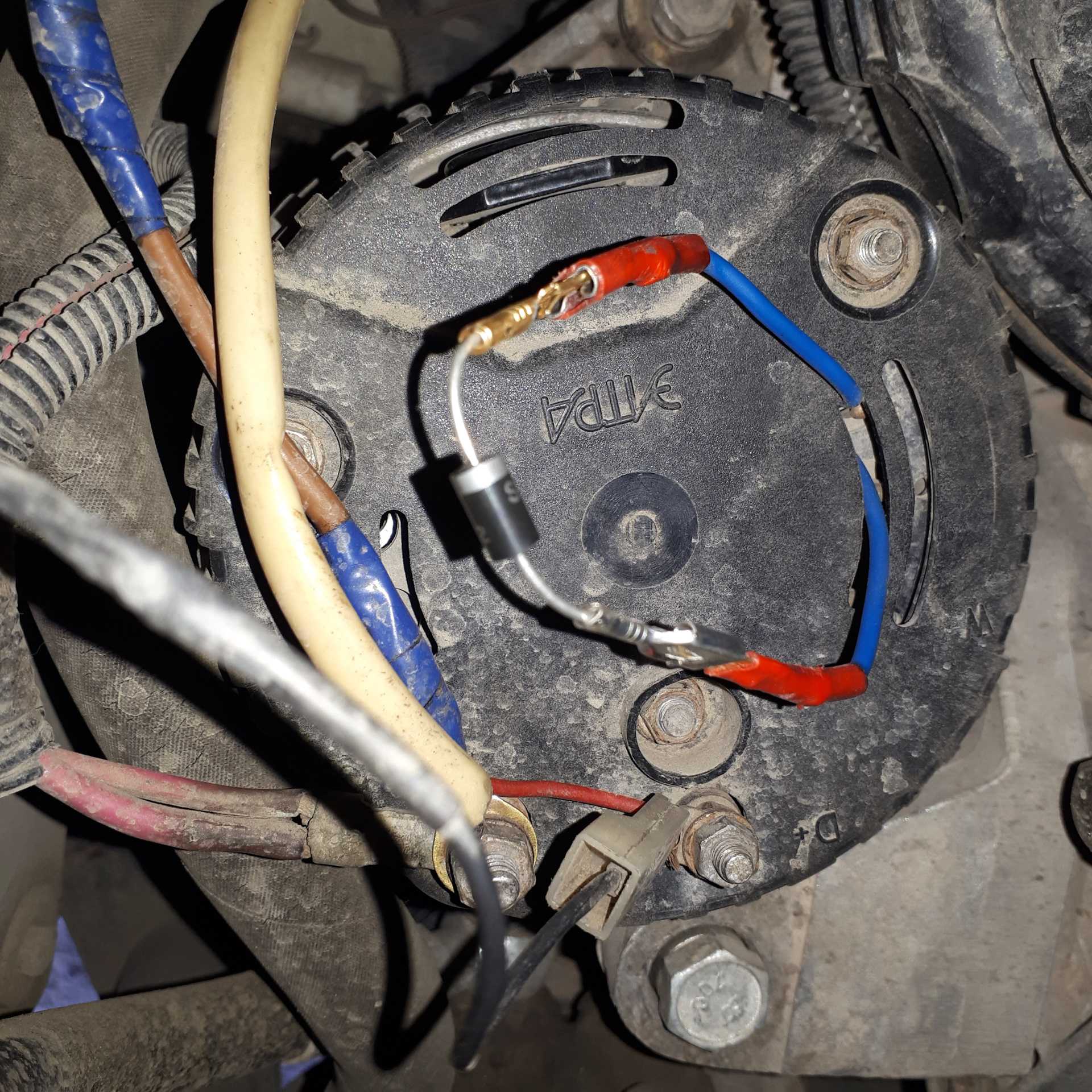

На рисунке видно, куда и как диод необходимо мудрить. Какую композицию сделаете вы зависит только от вас, хотите внутри генератора хотите снаружи.

В качестве рекомендации могу посоветовать размещать диод снаружи и не закрывать его ни чем, так будет лучше охлаждаться (греется он сильно).

Да и самое главное на рисунке обозначено место разрыва, на самом деле не обязательно резать, там стоит клемма ее надо просто достать и сделать еще одну (в общем по месту разберетесь) потом всунуть диод между клеммами.

Советую так же посмотреть интересную статью «Как работает электронный регулятор напряжения автомобиля» , из которой вы для себя узнаете много чего интересного о регуляторе напряжения генератора автомобиля, а в статье «Как самому проверить работу генератора на автомобиле» прочитаете о том, как правильно проверить генератор не снимая его с автомобиля.

На этом все, тему о том, как повысить напряжение на генераторе авто считаю рассмотренной.

C уважением автор блога: Doctor Shmi

Минимальный параметр напряжения на входе батареи

При проверке параметров генератора стоит брать во внимание характеристики самого АКБ. Многие автовладельцы интересуются, каким должно быть напряжение на выходе аккумулятора для нормального пуска двигателя

Многие автовладельцы интересуются, каким должно быть напряжение на выходе аккумулятора для нормального пуска двигателя.

Точного ответа здесь нет, но средний параметр должен составлять 12,6-12,7 В. В зависимости от условий эксплуатации этот показатель может корректироваться.

Некоторые производители уверяют, что их продукт имеет напряжение 13-13,2 Вольт. Этот параметр реален, но не стоит измерять напряжение сразу после подзарядки генератором или ЗУ.

Перед проведением работы желательно выждать 1-2 часа. В этом случае U должно опуститься до уровня 12,7-13 В.

Здесь рекомендуется проверка цепи зарядки или применение внешнего зарядного устройства.

Если продолжать эксплуатацию батареи в этом состоянии, возникает сульфатация свинцовых пластин, что уменьшает работоспособность АКБ и уменьшает срок ее службы.

На практике такое снижение напряжение не является критичным, ведь запустить батарею еще можно, а дальше генератор производит подзарядку до необходимого уровня.

Главное — убедиться в исправности цепи заряда и увеличении напряжении на выводах аккумуляторной батареи.

Если U на выходе опустилось ниже 11,6 В, можно говорить о полном разряде источника питания.

Дальнейшее применение батареи в этом случае невозможно — ее необходимо снимать, выполнить проверку исправности и обеспечить заряд от внешнего устройства.

С учетом сказанного выше можно делать вывод, что напряжение на АКБ при исправном генераторе должно составлять (при заглушенном моторе) 12,6-13,2 В. На практике этот параметр немного ниже и составляет 12,3-12,5 В.

Такое напряжение свидетельствует о незначительном недозарядке АКБ. В этом нет ничего страшного. Главное — не допускать уменьшение U ниже 12 В.

Характеристики аккумулятора Лада Гранта

• Полярность: прямая
• Напряжение, В: 12
• Емкость, Ah: 62
• Ток холодной прокрутки, A: 540

Некоторые параметры можно подобрать и другие. Например, ёмкость.

Какую ёмкость аккумулятора выбрать?

Ни больше, ни меньше. Если вы приобретёте аккумулятор с меньшей ёмкостью, то его может не хватить на холодный пуск зимой, если с большей, то просто выкинете деньги на ветер. Заводской генератор автомобиля Лада Гранта просто не сможет его зарядить полностью, так как не рассчитан на такие параметры. Уж лучше полностью заряженный «слабый» аккумулятор, чем разряженный «сильный».

Аккумуляторы MUTLU

Когда произносят такие фамилии как БАХ, Моцарт — это классика. Так и в случае с аккумуляторами есть свои герои и новички. Румынские аккумуляторы Mutlu пользуются заслуженным уважением в на территории нашей страны. Практически каждый автолюбитель знает или слышал за эту марку.

В последнее время продажи этих аккумулятор сильно упали, так как выросла их стоимость. Посудите сами, аккумулятор марки Mutlu на Лада Гранта будет стоить не дешевле 5000 рублей, а это — дорого. Дорого, но качественно.

Аккумуляторы Bosch

Специфика аккумуляторы БОШ

Данная фирма не нуждается в представлении. Их продукция надёжна, но и часто подделывается. От себя я могу порекомендовать покупать только в фирменных магазинах, тогда будет Вам счастье.

Также аккумуляторы Bosch можно охарактеризовать поговоркой:

Негативных отзывов об аккумуляторах этой марки среди грантоводов немного. Но и ценник сейчас тоже очень кусается, также не менее 5000 рублей за 62 Амперчасовой аккумулятор. Я рекомендую к приобретению, если вы цените качество и не хотите терять время в результате неудачного зимнего пуска двигателя Лада Гранта.

Отечественные аккумуляторы

На мой взгляд одним из самых приемлемых вариантов будет выбор аккумулятора от отечественного производителя.

Могу порекомендовать продукцию марки Тюмень — это «старички» на отечественном рынке аккумуляторов. Именно такой источник питания стоял в моём самом первом автомобиле ВАЗ-21093, отзывы только положительные. Было время когда их продавали напрямую с завода, в специализированном магазинчике, который располагался почти на территории завода.

Но, самый основной совет при выборе аккумулятора на Лада Гранта — смотрите какую гарантию даёт производитель продукции!

Альтернативная недорогая замена заводскому аккумулятору — Forse

Неисправность аккумулятора — один из наиболее распространенных кошмаров автолюбителей. Ситуация, когда вечером в гараж поставили машину в рабочем состоянии, а утром все попытки завести ее оказались тщетны, не редки. АКБ не подает совершенно никаких признаков жизни. Такой «сюрприз» может преподнести совершенно новый аккумулятор в машине. Попробуем разобраться, в чем могут быть причины этой неисправности, почему садится аккумулятор за ночь.

Регулятор напряжения

Регулятор напряжения — аппарат, поддерживаемый показатель напряжения бортовой электросети в заданном пределе во всех режимах функционирования. Напряжение поддерживается им, если изменяется частота роторного генераторного вращения, электрическая нагрузка и температура воздуха. Он выполняет функцию защиты элементов генератора от аварии, автоматического включения в бортовую сеть цепи обмотки возбуждения с сигнализационной системой. Проверяется контрольной лампой.

Бывает регулятор напряжения совмещенный и отдельный. Первый вид имеет совмещенную конструкцию регулятора с щелочным узлом корпуса. Второй вид — отдельный узел корпуса машины, моторного отсека, куда подходят генераторные провода и тянутся.

Отличие карбюраторной и инжекторной системы

Многие автовладельцы самостоятельно заменили карбюратор на инжектор, а кто-то купил автомобиль с уже обновленной системой. Несомненно одно – это шаг вперед. Но это означает изменение работы многих узлов. Как обстоят дела с генератором, его работой и ремонтом?

Отличия есть, пусть и незначительные. Инжектор предполагает наличие ЭБУ на борту автомобиля ВАЗ 21074. А это еще один потребитель электричества. К генератору подключена дополнительная проводка для обеспечения питания элементов электронной системы управления. Более никаких изменений нет.

Примечание

Нельзя проверять работоспособность генератора, отключая клеммы от аккумулятора при заведенном двигателе. Это повредит ЭБУ.

Уменьшение напряжения зимой: чем это вызвано?

Иногда автовладельцы сталкиваются с ситуацией, когда в холодное время года параметры АКБ ухудшаются, а автомобиль не удается завести.

Чтобы избежать проблем, предусмотрительные водители снимают источник питания и относят его в тепло.

На самом деле, суть проблем в следующем. При снижении температуры ниже «нуля» плотность электролита также меняется. Следовательно, корректируется и уровень напряжения (как отмечалось выше).

Даже при нормальной зарядке батареи плотность электролита растет, из-за чего увеличивается и U. Следовательно, если АКБ нормально заряжена, бояться ей нечего.

Хуже обстоит ситуация, если бросить на холоде разряженный аккумулятор. В этом случае плотность будет падать и появятся проблемы с пуском мотора. В ряде случаев жидкость может замерзнуть.

Что касается проблем, связанных с пуском АКБ в холодное время года, они возникают из-за торможения химических процессов внутри устройства при снижении температуры ниже нуля.

Это значит, что при нормальном заряде плотность и напряжение АКБ будут достаточными, чтобы пустить двигатель даже зимой.

Зная, какое напряжение должно быть на генераторе автомобиля, можно избежать преждевременного выхода из строя или разряда АКБ, а также своевременно диагностировать неисправность самого генератора.

ВАЗ 2107: установка диода в цепь генератора

Диодная модификация цепи генератора на ВАЗ 2107 может помочь увеличить номинальное напряжение, поступающее на аккумуляторную батарею. Установка диода может быть полезной, если вы столкнулись с недостаточным зарядом аккумулятора или периодическими проблемами с электрической системой автомобиля.

Чтобы установить диод в цепь генератора на ВАЗ 2107, следуйте следующим шагам:

1. Откройте капот автомобиля и отсоедините клемму отрицательного полюса аккумулятора, используя ключ.
2. Продумайте место для установки диода в цепь генератора. Обычно это место выбирается поблизости от генератора или между генератором и аккумулятором.
3. Откройте кабельную линию, которую вы выбрали для установки диода. Используйте резак или нож, чтобы удалить изоляцию и раскрыть кабель.
4. Вставьте провод диода в кабельную линию, убедившись, что кабель хорошо фиксируется в соединителе диода.
5. Отсоедините соединитель диода и подсоедините его обратно к самому месту разъединения кабельной линии. Убедитесь, что dиод правильно подключен к кабелю.
6. Проверьте, не касаются ли ваши провода кабельной линии кузова или других проводов. Если есть опасность короткого замыкания, прокладывайте провода с помощью скотча или других крепежных материалов.
7. Подключите клемму отрицательного полюса аккумулятора обратно и убедитесь, что она хорошо зафиксирована.
8. Проверьте правильность установки диода, включив зажигание автомобиля. Теперь напряжение на аккумуляторе должно быть выше номинального значения.

Установка диода в цепь генератора на ВАЗ 2107 поможет увеличить эффективность работы генератора и обеспечить стабильное напряжение на аккумуляторной батарее. Это простая и доступная модификация, которая может увеличить надежность электрической системы вашего автомобиля.

Шаг 3: Идентификация цепи генератора

Перед тем, как установить диод в цепь генератора на ВАЗ 2107 для увеличения напряжения, необходимо идентифицировать соответствующую цепь, чтобы быть уверенным, что правильно подключаете диод.

Цепь генератора на ВАЗ 2107 обычно имеет следующие компоненты:

1. Генератор — это устройство, которое преобразует механическую энергию двигателя в электрическую энергию. Он расположен в передней части двигателя, непосредственно на нижней стороне головки блока цилиндров.
2. Ротор генератора — это магнитный компонент генератора, который вращается внутри статора.
3. Статор генератора — это стационарный компонент генератора, состоящий из обмоток и магнитного ядра.
4. Регулятор напряжения — это электронное устройство, которое контролирует выходное напряжение генератора и поддерживает его на определенном уровне. Он обычно находится внутри генератора или на его корпусе.

Чтобы идентифицировать цепь генератора, следуйте этим шагам:

Откройте капот автомобиля и обратите внимание на переднюю часть двигателя, непосредственно на нижней стороне головки блока цилиндров. Там вы должны увидеть генератор и его компоненты.
Найдите провода, подключенные к генератору

Они должны быть прочно закреплены и иметь соответствующие разъемы.
Используя электрическую схему автомобиля или иллюстрации, определите, какие провода относятся к цепи генератора.
Отметьте провода, которые относятся к цепи генератора, чтобы не запутаться при установке диода.

После определения цепи генератора вы будете готовы перейти к следующему шагу — установке диода.

Лада 2107 › Бортжурнал › Увеличение производительности генератора на классике

После установки усилителя на холостом ходу напряжение с музыкой просидало до 12в, да и Генри какой то вялый, вроде 80а, а на холостом может как будто не возбудиться, 12в показывает и все. Но если едешь при стабильных оборотах 1.5 т.об+ напряжение стабильное

Решил я поискать шкивы уменьшенного диаметра, нет таких, но наткнулся на статейку драйвовчанина, где он с помощью шайб сделал шкив

Это изогнутые шайбы краба от переднеприводных. Стоят они 40р шт. Нам надо 2 шайбы, и под них шайба, которую мы ставим посередине между шайбами краба, в итоге шкив получился больше чем в 2 раза меньше.Снизу поставил гайку толщиной 9 мм потом шайбы.

Причины неисправности

Если генератор напряжения не работает, для начала следует разобраться в основных причинах. Как правило, необходимость диагностики неисправности в первую очередь возникает в том случае, если устройство не дает зарядку аккумулятору или не работает так называемая таблетка.

Итак, по каким причинам устройство не работает:

1. Щетки. На практике щетки являются одной из основных проблем на двигателе ВАЗ 2107 карбюратор или инжектор. Щетки, по сути, это расходный материал. По факту время от времени неисправность в виде стершихся щеток вынуждает автовладельцев прибегать к разборке, доработке или замене. Износившиеся щетки не позволят эксплуатировать авто.
2. Произошло перегорание обмоток.
3. Проблемы с корпусом генератора напряжения на ВАЗ 2107 инжектор или карбюратор. Как правило, речь идет о механических повреждениях.
4. Необходимость доработки, разбора и замены генератора напряжения на ВАЗ 2107 инжектор или карбюратор возникает из-за износа подшипников. Если подшипники скрипят или шумят, их необходимо заменить (автор видео — Автоэлектрика ВЧ).

Несколько слов об его устройстве

Генераторная установка этого автомобиля — довольно надежное устройство, хорошо переносящее вибрационные нагрузки и перепады температур в моторном отсеке. Кроме того, он не боится влаги и грязи при движении. Его производительность должна быть стабильной при любых оборотах двигателя.

Требования к генератору:

• Сила тока, генерируемого устройством, должна быть такой, чтобы батарея не разряжалась, но заряжалась до необходимого уровня независимо от подключенных инженерных сетей;
• Независимо от скорости двигателя и колебаний потребления тока бортовое напряжение должно быть стабильным.

это электрическая машина, которая преобразует вращательное движение вала двигателя в постоянное напряжение для зарядки аккумулятора. Его тело состоит из двух половин: передней и задней. Задняя крышка отвечает за соединение щеточного узла с реле-регулятором, диодным мостом и клеммами для подключения потребителей генерируемого на ней электрического тока.

Основным элементом этого устройства является статор, вырабатывающий электрическое напряжение. Устанавливается между половинками кузова, передней и задней. В корпусе на подшипниках вращается ротор с обмоткой возбуждения. Напряжение на эту обмотку подается через медные кольца на валу ротора и подается на них через щеточный узел, установленный на задней крышке.

Возможные улучшения. Сегодня любители дополнительных потребителей электрического тока в автомобиле получили два способа увеличения напряжения зарядки аккумулятора. Давайте посмотрим на них.

Сколько ампер выдаёт автомобильный генератор на аккумулятор

Сила тока, необходимая электросистеме каждого авто, индивидуальна и зависит от количества потребителей электричества и их значений. А также ток заряда должен быть достаточным для зарядки источника питания.

Стоит отметить, что показания ампер появляются только тогда, когда в электросистеме автомобиля есть нагрузка и, соответственно, разрядка АКБ. После запуска двигателя машины, ток заряда составляет около 6—10 ампер и со временем падает, потому что идёт заряд аккумулятора, принимающего на себя основное потребление энергии. Если включить дополнительно оборудование — фары, магнитолу или обогрев зеркал, то можно увидеть повышение значений зарядного тока.

Во время покупки генератора обращайте внимание на его технические характеристики, которые производитель указывает на корпусе — именно там вы найдёте информацию о том, какой ток максимально будет поступать на аккумулятор. В таблице ниже можно посмотреть примерные значения силы тока, которые показывает генератор при различной нагрузке

В таблице ниже можно посмотреть примерные значения силы тока, которые показывает генератор при различной нагрузке.

Таблица 1. Сколько ампер выдает генератор под нагрузкой.

Как повысить напряжение генератора ВАЗ-2114: увеличение мощности

Как известно, на автомобиль часто установлено дополнительное оборудование, которое тянет дополнительное напряжение из бортовой сети. Так, показатель напряжения на ВАЗ-2114 может снижаться до критической отметки в 11 вольт. Если ещё установить дополнительно кондиционер или подогрев сидений – это может привести к тому, что стартеру не хватит мощности, чтобы запустить двигатель. Как исправить проблему? Сделать так, чтобы напряжение в бортовой сети повысилось.

Видео о повышении напряжения в бортовой сети на автомобилях ВАЗ:

Видеоматериал расскажет, как повысить напряжения генератора и бортовой сети своими руками, а также поведает о некоторых нюансах и тонкостях процесса

Повышаем напряжение — все варианты решения проблемы

Напряжение в бортовой сети после доработки

Итак, многие автомобилисты могут решить, что выходом из подобной ситуации может стать установка генератора большой мощности, но при этом придётся заменить и аккумуляторную батарею на более ёмкостную. Это делается для того, чтобы не «убить» АКБ, который установлен на автомобиле, поскольку перегруз напряжения приведет к разрушению внутренних сот. Этот вариант не подходит, поскольку он слишком дорогой.

Вторым вариантом становится установка дополнительного диода из другого диодного моста или с маркировкой КД202В. Это намного дешевле, чем менять генератор и аккумулятор, но придётся немного повозиться. Для начала рекомендуется изучить автомобильные электросхемы и устройство работы генератора, а также зарядной цепи.

Установка диода КД202В в генератор

Когда все готово, приступаем непосредственно к монтажу диода в генератор, чтобы поднять напряжение в бортовой сети. Рассмотрим последовательность действий:

1. Демонтируем заднюю крышку генератора.

Снимаем заднюю крышку с генератора

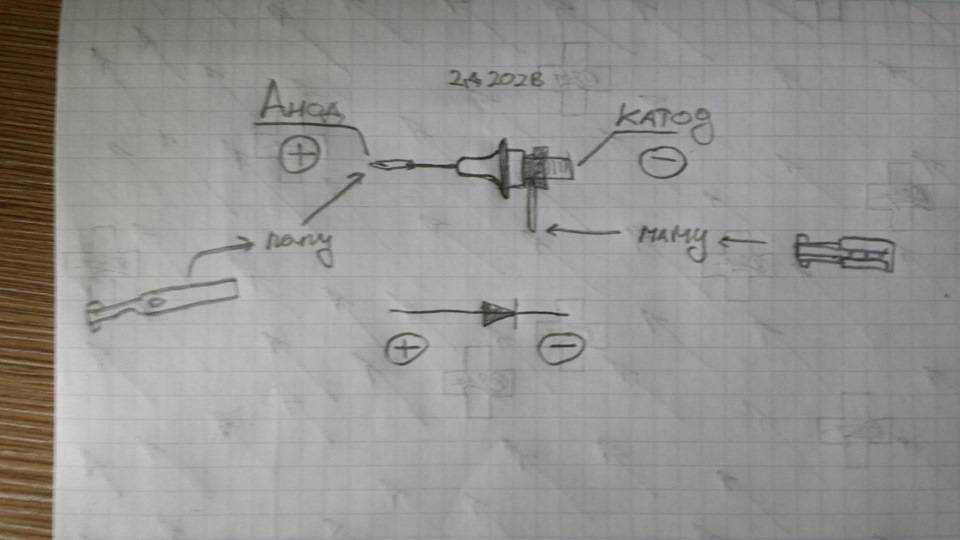

Берём кусочки провода и припаиваем.

Провода и диод для увеличения напряжения

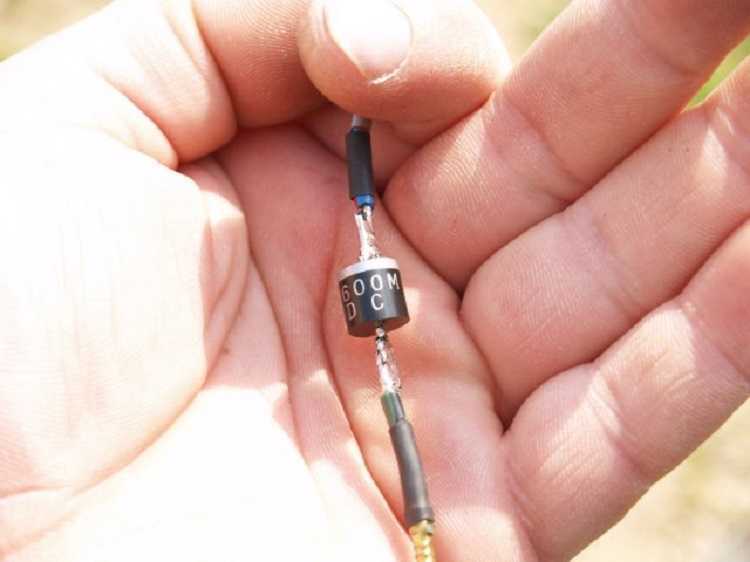

Спаиваем диод и проводки.
Вид спаянных проводов и диода
Вид спаянного диода с другой стороны
Устанавливаем ограничитель для проводов «папа» и «мама».

Устанавливаем термоусадку для проводов «папа» и «мама»

Устанавливаем ограничитель для проводов для диода.

Установленная термоусадка для спаянной детали

Подключаем диод к регулятору напряжения.
Проводим подключения диода к регулятору напряжения

Генераторы на ВАЗ 2106 и 2107

Генератор на ВАЗ 2106-2107 стоит такой же, как на ВАЗ 2101 — Г221. Если вы установите дополнительно внештатные потребители тока, работающие постоянно, то это приведёт к недозарядке, ток от реле-регулятора будет подаваться недостаточный. К таким дополнительным устройствам относятся:

• мощные аудиосистемы;
• противотуманки;
• телевизор;
• предпусковой подогреватель;
• дополнительный обогреватель;
• холодильник.

Любое аналогичное устройство приведёт к большему потреблению электроэнергии и, следовательно, к преждевременной разрядке аккумулятора, даже при работе мотора на высоких оборотах. Штатные устройства на 2106 разработаны уже давно и не рассчитаны на современные энергопотребляющие дополнения.

В таком случае рекомендуется заменить штатный генератор на более мощную установку.

1. Г 222

Если вам нужно усилить мощность тока, то, решая, какой генератор лучше поставить на ВАЗ 2106 или 2107, вместо штатного возьмите Г 222, который ставился на ВАЗ 2105, Нивах. Казалось бы, сам он не лучше штатного на «шестёрке», но можно взять модернизированную версию, которая будет мощнее. В отличие от 221-го, эта установка сконструирована со встроенным реле регулятора, собранного в один узел со щётками. Г 221 даёт отдачу 42 А, а 222-й — 50 А. Увеличение сечения на обмотке ротора повышает мощность, хотя конструкция совершенно аналогична Г 221. Правда, для установки на 2106 вам потребуется незначительная доработка. Самый простой способ — поставить щётки от Г 221. Они отлично ставятся на место реле. Такая доработка вполне по силам даже не имеющим навыка автолюбителям.

Можно установить на ВАЗ 2106 Г222 со штатным регулятором, но тогда необходимо изменить схему подключения электрической машины.

На 2107 всё устанавливается без проблем.

Проверьте напряжение при средних оборотах двигателя на клеммах аккумулятора, если оно при 2500 оборотах в минуту составляет 14 В, то всё отлично. Вы сможете ездить с более мощным агрегатом, подключая дополнительные опции.

2. Генератор 2108

Эта установка имеет большую эффективность, выдавая ток в 55 А. Ставится как на 2106, так и 2107.

Крепление идентичное штатным, проблем не возникает при установке. Не забудьте лишь снять аккумуляторную клемму. Вот с подключением на 2106 придётся повозиться. На штатный прибор идут 4 провода. На «восьмёрку» — три, так как реле напряжения встроенное. Чтобы получить хороший результат, заизолируйте чёрный провод, остальные присоедините соответственно штатной системе. Лампочка — индикатор разряда будет гореть при работе генератора, при отсутствии зарядки гаснет.

Полезно выполнить ещё небольшие доработки. Вместо старого реле поставьте обычное силовое. Тогда лампочка горит лишь при запуске мотора и на малых оборотах.

На 2107 нужно добавить только силовое реле.

3. 2107-3701010

Ещё более мощная установка — от ВАЗ 2107i, выдающая 80 А, которая также может быть поставлена на ВАЗ 2106–2107. С таким оборудованием возможно поставить любые электрические системы. На ВАЗ 2106 подойдёт только 2107-3701010; на карбюраторную «семёрку» можно взять любой генератор этой серии.

При установке этого оборудования на 2106 лучше его доработать: реле регулятор замените на аналогичное от Г 222.

Как повысить напряжение в автомобиле

1. При помощи мультиметра или же автомобильного ампервольтомметра сделаем замер сопротивлений на контактах основной массы и переходных сопротивлений на соединительных колодках. Как это сделать?

• Заглушите двигатель. • Отключите аккумуляторную батарею. • Настройте мультиметр или ампервольтомметр на режим работы с маленькими сопротивлениями. • Установите величину сопротивления не выше 0,3 Ом

2. Самым тщательным образом проверьте все контакты, очистите их от окислов, грязи. С помощью ключей протяните все гаечные и болтовые соединения. Проверьте щеточный узел генератора, при необходимости замените щетки.

3. Проверьте натяжение приводного ремня генератора, нажав на ремень в средней части с усилием 5 кг. Отклонение не должно превысить 12 – 15 мм.

4. Автомобильный ампервольтомметр надо настроить в режим работы на напряжение до 20 В. Подсоедините его к силовому выводу генератора. Запустите двигатель и выведите частоту оборотов до 2500 – 3000 об/мин. Проверьте напряжение на силовом выводе генератора, которое не должно превышать 14,2 В. Включим нагрузку на генератор – фары дальнего света, габариты, ПТФ, и смотрим на падение напряжения. Если оно находится ниже 13 В, то проделанная нами работа не дала нам возможность повысить напряжение в автомобиле.

Не торопитесь делать вывод, что ваш генератор не исправен. Повысить напряжение можно с помощью внедрения в диодную цепь регулятора напряжения дополнительный диод. Подойдет любой с напряжением «пробоя» не выше 20 В и током от 5 А. Подойдут диоды: 2Д219A; 2Д219Б; 2Д219В; 2Д219Г.

Если ваш генератор без нагрузки выдавал 14,2В то теперь оно будет 14,4 – 14,45 В. Если теперь вы включите все электрические потребители вашего автомобиля, то напряжение не упадет ниже 13,9 В. Этот способ повышения напряжения рекомендуется при езде в зимний период времени. Будьте внимательны, не пытайтесь сами вносить изменения в действующую цепь – доверьте это дело специалистам.

голоса

Рейтинг статьи

Поломка генератора – как определить?

Поломка генератора влечет за собой большие неприятности – из строя могут выйти электроприборы, сокращается срок службы аккумулятора. Так, если из строя вышло реле регулятора напряжения, генератор может выдавать напряжение большей мощности, чем требуется. Это может привести к проблеме в правильных показаниях электроприборов, а также в работе освещения автомобиля.

Для самостоятельной проверки работоспособности генератора вам нужен будет тестер и помощник. Первым делом вставьте ключ в зажигание и заведите автомобиль. На приборной панели должен светиться индикатор аккумулятора, который указывает на низкий заряд или разрыв цепи. Необходимо прогреть автомобиль до рабочей температуры и включить все возможные приборы в нем.

Потом возьмите тестер и проверьте напряжение на клеммах аккумулятора. В это время ваш напарник должен держать ногу на педали газа и поддерживать 3000–3500 об/мин двигателя. Напряжение на тестере в автомобиле ВАЗ 2114 с нормальным рабочим генератором должно быть не меньше 12–13 Вольт. Если напряжения меньше, необходимо приступать к детальной проверке устройства. Срочный ремонт требуется и в том случае, если сила тока больше 14,7 Вольт. Это касается не только автомобиля ВАЗ 2114, но и других легковых машин.

При проверке работы генератора нужно прислушаться к его звуку. Наличие характерного гула или шума от трения ремня свидетельствует об износе его подшипника, в таком случае необходим полный ремонт устройства. Также довольно часто оказывается плохим контакт массы на генераторе автомобиля, потому как провод расположен в ВАЗ 2114 достаточно низко. Во время дождливой погоды на него попадает вода, из-за чего происходит окисление контактной клеммы.

Особенности установки диода в аккумулятор

Демонтированная крышка генератора

Диод и провода

теперь настал черёд проводки и диода. Их мы тоже спаиваем.

Диод после пайки

На этом первый этап работ закончен. Следует проверить то, насколько точно были выполнены все процедуры. Если были допущены какие-либо ошибки, то их следует незамедлительно исправить, иначе возможно возникновение любых неприятных последствий.

Когда с проверкой будет закончено, можно перейти ко второму этапу работ.

1. 1. Теперь нужно произвести установку ограничителя для проводов типа «мама» и «папа».

Установленный ограничитель

1. 1. Теперь следует подключить диоды. Они должны быть соединены с регулятором напряжения.

Регулятор с диодом

1. 1. Следующий шаг — монтаж регулятора с диодом. Если с этим простейшим процессом вдруг возникают какие-либо проблемы, то автолюбителю следует внимательно изучить инструкцию к авто для того, чтобы понять расположение тех либо иных узлов.

Монтаж регулятора

1. Когда и с этим будет покончено, можно произвести сборку генератора и подключить его.

В результате напряжение в полностью загруженной сети должно составить примерно 12.3 В. Этого будет вполне достаточно для нормальной работы всех установленных в автомобиле устройств.

Если же у автомобилиста возникает необходимость в повышенном напряжении, которое может достигать 14 В, то нужно произвести монтаж диода в цепь D. Для этого подойдёт любой диод, имеющий напряжение 20 В. Сила тока подобного диода должна достигать 5 А.

Характеристики диодов

После окончания монтажа можно произвести замеры напряжения. Делать это следует на холостом ходу работающего мотора. Только в подобном случае замеры будут достаточно точными и объективными. Если по результатам замеров напряжение в электроцепи повысилось, то это означает, что всё было сделано правильно. Теперь вы сможете с лёгкостью ответить на вопрос о том, как поднять напряжение генератора на ВАЗ 2114.
