Ремонт рулевого насоса КАМАЗа и как прокачать ГУР

Регулировка рулевого насоса ЕВРО

Гидроусилитель руля (ГУР) автомобиля КАМАЗ – гидравлическая система, входящая в состав рулевого механизма. Функции ГУР включают снижение прилагаемых водителем усилий управления транспортным средством, а также смягчение ударов на неровной дороге и контроль движения при повреждении шин автомобиля. Подписывайтесь на страницу в Инстаграмм или vosem_atmosfer —————————————————————.

КамАЗ-6520. ТО-45.000км. Клапаны, ГУР, схождение, ограничение

Для начала давайте разберемся в основных характеристиках гидроусилителя руля на КАМАЗе 6520 или любой другой модели. Группа ВКонтакте .

Как легко прокачать салярку на КАМАЗЕ )

Помпу относят к главному устройству усилителя, поскольку она создаёт давление ГУР КамАЗ, без которого работа не возможна. Механизм крепится в области остова силовой установки. Насос работает за счёт мотора, привод осуществляется от шестерёнчатой передачи. Создание напора смазки в системе происходит за счёт лопастей, которыми оборудована помпа. Узел за оборот рулевого колеса делает 2 цикла впуска и выпуска жидкости. Мой вк , Инстаграм , Перископ .

Лёгкий гур. Как это происходит

И держа рулевое колесо в этом положении, опять выкрутить наполовину перепускной клапан и понаблюдать за тем, будут ли из патрубка выделяться пузырьки. Когда они перестанут выходить, клапан можно будет закрутить. Я не Настаиваю на внесение данного изменения . И Не несу ответственность .

Обзор замены гура на автомобиле камаз

Если автомобиль стоит или же двигается по прямой траектории, тогда усилия на валу рулевой системы нет. Соответственно, торсион открыт, а клапаны распределителя перекрыты. Когда фиксируется поворот руля, торсион закручивается. Золотник освобождает каналы, а рабочая жидкость направляется к исполнительному устройству. Я В ВКОНТАКТЕ /id173078910 МОЙ ТВИТТЕР /nvagin91 МОЯ ГРУППА /club66356948.

Замена гур Камаз на 4310

Неустойчивое движение автомобиля (для поддержания заданного направления движения требуется постоянная работа рулевым колесом). Обзорчик маленький ставьте лайки подписываемся.

16+. Камаз кран ремонт.

Основная цель усилителя рулевого управления в том, чтобы максимально облегчить усилие, которое необходимо для поворота руля в случае выполнения различных маневров на небольших скоростях. Замена насоса ГУР, замена масла и фильтров.

Замена масла и всех фильтров

Камаз к рулевому механизму, предварительно совместив отверстие в вилке кардана и лыску под клин на вале ведущей шестерни, забейте клин, заверните и зашплинтуйте гайку с моментом затяжки гайки крепления клина 13,7. Камаз, вставьте стяжные болты, наверните на болты гайки, затяните их и зашплинтуйте с моментом затяжки 177.

замена гур КамаЗ 5320 на 4310

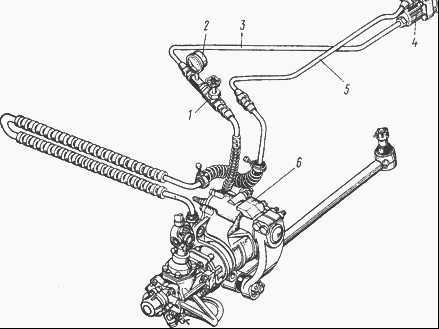

Схема проверки давления в гидросистеме рулевого управления Камаз 1 — вентиль; 2 — манометр; 3 — магистраль высокого давления; 4 — насос; 5 — магистраль низкого давления; 6 — механизм рулевой При проверке давления откройте вентиль и поверните рулевое колесо до упора, приложив к рулевому колесу усилие не менее 98,1 Н (10 кгс). Давление масла при частоте вращения коленчатого вала 600 мин-1 должно быть не менее 7355 кПа (75 кгс/см2). Если давление масла будет меньше 7355 кПa (75 кгс/см2), то медленно заверните вентиль, следя за повышением давления по манометру.

Прокачка ГУР

В отечественных грузовиках используется привод шестереночного топа, но само устройство относится к лопастному виду. В соответствии с технической документацией, этот узел характеризуется двойным действием, то есть за один поворот рулевого колеса он осуществляет два цикла всасывания и нагнетания. Удобнее делать вдвоем. На заглушенном авто, крутим руль из крайнего правого в крайнее левое положение.

Какое масло выбрать для определенной модели тягача?

Жидкость для гидравлики, как светофор, бывает красная, желтая, зеленая. Некоторые автовладельцы руководствуются именно цветовым аспектом при выборе, однако, такой подход не совсем верный. Также некоторые руководства по эксплуатации транспортного средства указывают, какие цвета можно смешивать между собой. Однако, возможность смешения нужно определять в основном по составу, а не по цветовой гамме. Ведь любая жидкость, минеральная либо синтетическая, может быть представлена в любом цвете.

Красное масло для трансмиссии ATF в большинстве своем является синтетическим. Наиболее популярной маркой считается General Motors, а именно ряд Dexron. Хотя в данном сегменте не менее популярными считаются масла известных компаний Мотюль, Шелл, Зик.
Желтое производится в основном одним концерном Даймлер, и применяется в грузовиках марки Мерседес Бенц. Возможны два варианта исполнения: синтетическое либо минеральное.
Зеленая рабочая жидкость является самой универсальной, применяется в большинстве гидроусилительных систем различных транспортных средств, бывает синтетической и минеральной. Данный тип используется в ГУРах, подвеске, трансмиссионных системах и прочих механизмах, в работе которых важную роль играет масло. Зеленый состав нельзя смешивать с другими цветами, только если производитель заявляет полную совместимость продуктов. Например, зеленая Комма совместима с некоторыми видами красного Дексрона.

Итак, цветовое различие играет очень важную роль

Разные цвета служат для водителя сигналом с наибольшей осторожностью совмещать различные масла. Однако цвет — это только верхушка айсберга отличительных особенностей рабочих жидкостей

Наиболее важным является их состав, иными словами, те компоненты, которые вкладывают производители для улучшения производительности гидравлики.

Сложно представить, управляемость грузовика, если бы не система ГУР КамАЗ. Работа деталей и механизмов этого устройства, стала привычной для тяжёлого агрегата. Узел помогает пользователю прикладывать минимальное усилие для прокручивания рулевого колеса. Кроме того, выполняется ряд сложных функций, влияющих на безопасность движения машины.

Каждый механизм подвержен износу, который приведет к потере работоспособности. Гидравлический усилитель руля не исключение, состояние узла влияет на другие составляющие мотора. Вот почему, вовремя проведённый уход важен для поддержания работоспособности усилителя.

Слабое звено рулевого управления – гидравлика. Попадание пузырьков воздуха в каналы механизма, способно застопорить работу и создать аварийную ситуацию. Что бы вовремя отреагировать на внештатную ситуацию, опытный пользователь знает, как прокачать ГУР на КамАЗе и восстановить функционал.

Назначение гидравлического рулевого усилителя

Назначение усилителя руля, по возможности максимально снизить прикладываемую силу пользователя к рулю. Кроме того, работа ГУР КамАЗ влияет на устойчивость при езде на малых скоростях. При быстром передвижении, что бы избежать возникновения аварийной ситуации, усилитель создает дополнительное сопротивление на руле. Это стабилизирует поездку по дороге и держит заданный курс.

Особенность усилителя руля на автомобиле КамАЗ-4310 и других моделях в том, что при поломке или выходе из строя механизма, управление машиной не теряется, а остаётся в рабочем состоянии. Единственный недостаток, пользователь вынужден крутить руль с большей силой при повороте транспортного средства.

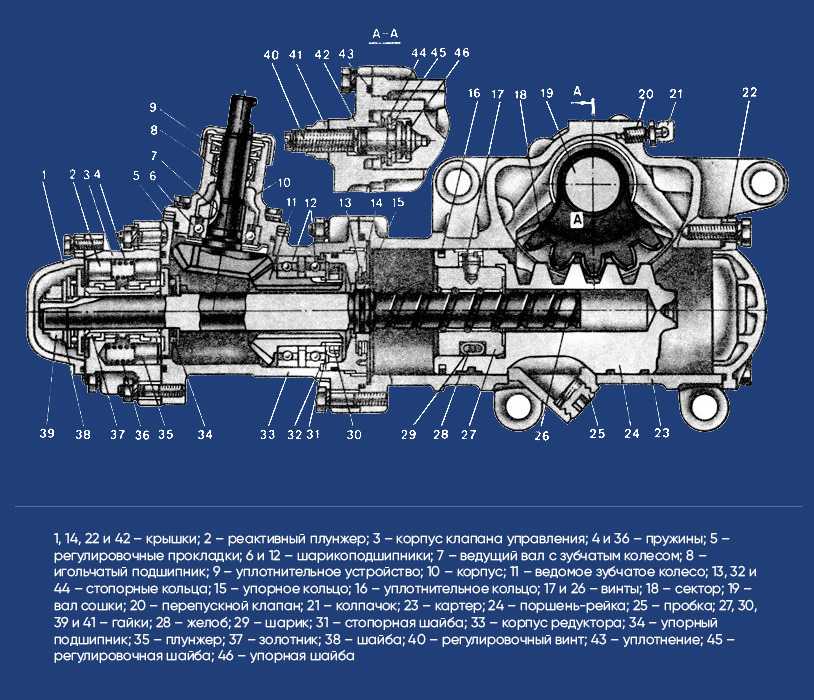

Гидравлический усилитель руля КамАЗ-760:

Гидроусилитель руля автомобилей Камаз — регулировки и ремонт

Работа гидроусилителя руля (ГУР) автомобилей Камаз осуществляется следующим образом. При прямолинейном движении винт 15 (рис.1) и золотник 20 находятся в среднем положении. Линии нагнетания 26 и слива 32, а также обе полости 7 и 25 гидроцилиндра соединены.

Насос ГУР Камаз

Трубопроводы системы гидроусилителя руля Камаз

Ремонт ГУР Камаз

Для проверки, регулировки и ремонта предохранительного клапана ГУР Камаз при отказе или нестабильной работе:

Для снятия ГУР Камаз:

При установке гидроусилителя Камаз:

Разборку и проверку ГУР Камаз проводите в следующем порядке:

Если вращение корпуса клапана не плавное (сопротивление вращению переменно), замените подшипники. Для регулировки затяжки или замены подшипников необходимо отжать буртик гайки, вдавленный в паз винта, и отвернуть гайку, удерживая от проворота ведущую шестерню углового редуктора.

___________________________________________________________

Характеристика ГУР

Для начала давайте разберемся в основных характеристиках гидроусилителя руля на КАМАЗе 6520 или любой другой модели. Начнем с предназначения и устройства.

Предназначение

Главной целью системы ГУР является максимальное облегчение усилия, использующегося для поворота рулевого колеса при управлении, а также выполнения множества маневров при движении на невысокой скорости. Помимо этого, благодаря системе ГУР воздействие на рулевое колесо будет более ощутимым, если автомобиль движется на большой скорости. Если ГУР по каким-то причинам выходит из строя, это приведет к тому, что водителю придется прикладывать значительно больше усилий для поворота руля.

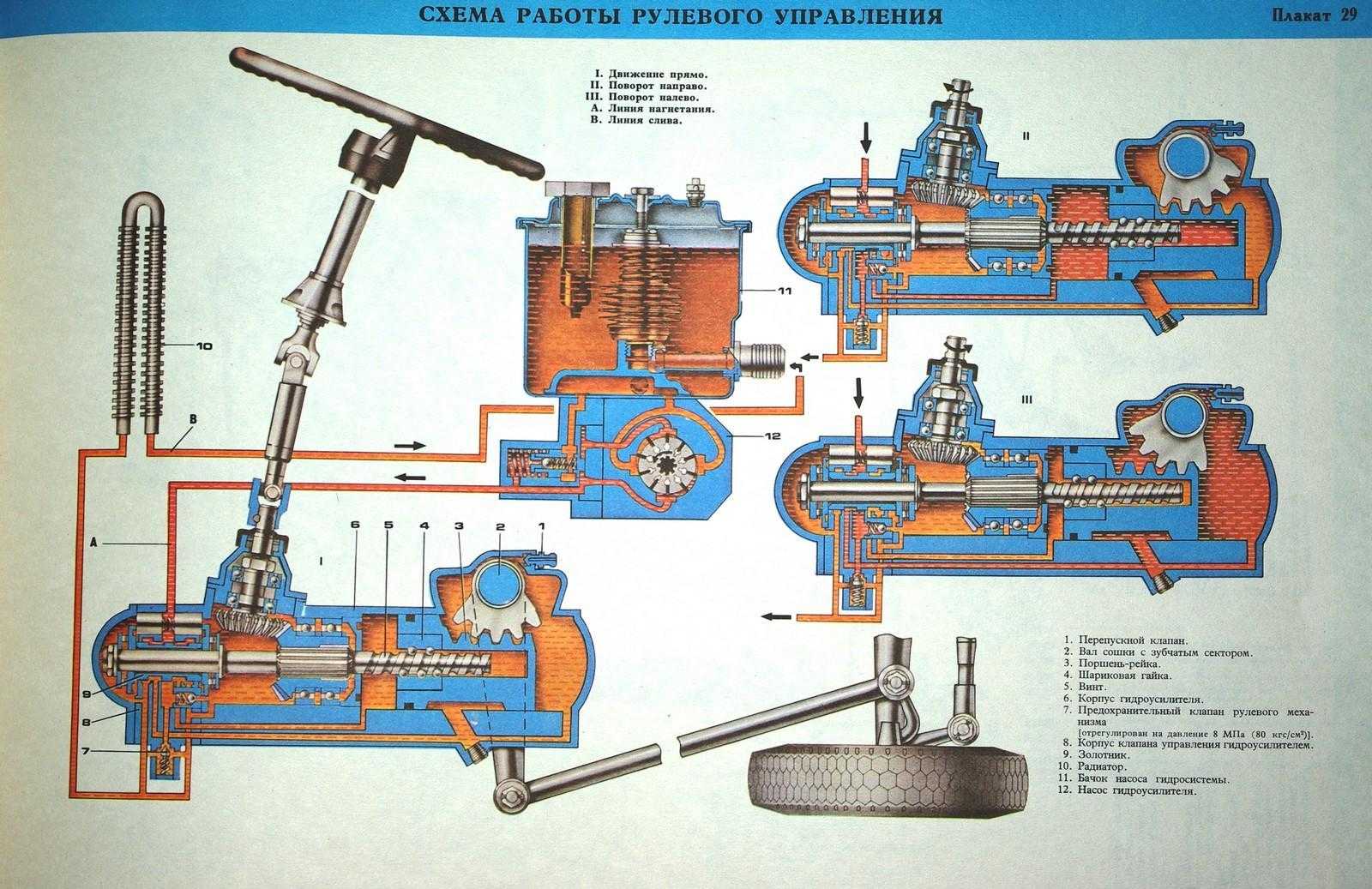

Общая схема работы рулевого управления КАМАЗа

Устройство

Теперь вкратце рассмотрим устройство ГУРа.

Данная система состоит из следующих элементов:

Распределительное устройство. Этот компонент используется для направления потоков рабочих жидкостей, в частности, гидравлического масла, в магистрали и полости системы.
Гидроцилиндра. Данное устройство осуществляет функцию преобразования гидравлического давления в механическую работу поршней, а также штоков.
Рабочим материалом в данном случае выступает гидравлическая жидкость. С ее помощью осуществляется передача усилия от насоса на гидравлический цилиндр. Кроме того, благодаря жидкости смазываются все трущиеся компоненты и узлы системы.
Насос ГУР КАМАЗ. Благодаря этому устройству в системе постоянно поддерживается нужное для ее нормальной работы давление. Также этот элемент применяется для циркуляции рабочей жидкости.
Соединительные элементы или магистрали. Они используются для того, чтобы объединить воедино все рабочие компоненты системы.
Управляющее устройство или электронный блок. С его помощью осуществляется направление, а также регулировка работы усилителя.

Особенности работы насоса

Насосное устройство устанавливается в развале БЦ. В отечественных грузовиках используется привод шестереночного топа, но само устройство относится к лопастному виду. В соответствии с технической документацией, этот узел характеризуется двойным действием, то есть за один поворот рулевого колеса он осуществляет два цикла всасывания и нагнетания.

Рассмотрим вкратце принцип работы. При повороте колеса начинают вращаться лопасти ротора, которые, в свою очередь, прижимаются к статорному устройству. В те лопасти, которые при прижимании совпали с отверстиями на корпусе, начинает поступать рабочая жидкость. Далее, благодаря тем же лопастям, расходный материал попадает в более узкие отверстия, которые имеются между статором и ротором.

В тот момент, когда рабочие поверхности смогут совпасть с отверстиями на распределительном диске, расходный материал будет выходить за него. Далее, масло пройдет по нижнему клапану, для этого в системе формируется высокое давление.

Рабочая жидкость, выходя из полости за распределительным диском, будет поступать на лопасти ротора, в результате чего они еще сильнее прижмутся к плоскости статора. Процесс закачки вещества, а также его всасывания, осуществляется одновременно в двух местах. При повышении количества оборотов роторного устройства жидкость из поверхности за диском не будет проходить через калибровочное отверстие. Посредством образования давления в системе производится открытие перепускного клапана, а часть расходного материала, через коллектор, опять подается на всасывающую поверхность (автор видео о замене гидроусилителя на КАМАЗе — Матур Малай).

Ремонт гидроусилителя руля

Ремонт ГУР КамАЗ должен выполняться специалистами, имеющими нужные навыки. Лучше всего заказывать услугу в специализированных автосервисах, где занимаются обслуживанием автомобилей КамАЗ или грузовой техники.

Распространенные неисправности

Вообще, ремонт гидравлического усилителя руля на КамАЗах требуется на очень часто, так как это довольно надежная система. Особенно, если соблюдаются правила использования узла и выполняется плановое его обслуживание.

Обычно перебои в работе ГУР возникают при отрицательных температурах воздуха, зимой, при перепадах температур. Все поломки гидроусилителя руля КамАЗ можно поделить на две категории: механические и гидравлические (оба типа неисправностей могут образовываться в любой части узла).

Основная проблема связана с насосом на ГУР КамАЗ: повышается вязкость смазочных веществ, что способствует выдавливанию сальников и утечке масла. Такая неисправность особенно часто появляется на машинах, которые эксплуатируются неправильно, например, оставляются на автостоянке с выкрученными колесами. При пуске мотора давление возрастает только на одной из сторон, и сальник выдавливается.

При плюсовых температурах перебои в работе механизма возникают из-за грязи и пыли, которые задуваются в систему. Это приводит к разгерметизации отдельных элементов, отчего увеличивается износ втулок и штоков. На последних довольно быстро образуется ржавчина, что способствует и быстрому стиранию втулок. При использовании грузовика через 200-300 км пробега между этими деталями появляется люфт, от этого возникает стук рулевой рейки. Также нередко требуется регулировка зубчатого зацепления.

Как удалить воздушную пробку из системы

При выполнении заправки смазочными веществами или после ремонта требуется убрать воздух из системы (прокачать ГУР на КамАЗе).

Последовательность действий такая:

Вывешивание переднего моста таким образом, чтобы колеса не соприкасались с землей. Выполняется подъем грузовика домкратом и подкладывание козелков под балку с обеих сторон.

Лучше, если данную работу будут выполнять специалисты, которые знают, как прокачать гидроусилитель руля на КамАЗе правильно, чтобы в системе точно не осталось воздуха.

Замена деталей при ремонте гидроусилителя руля

Начиная ремонт гидроусилителя, корпуса насоса ГУР и прочих элементов системы, нужно понимать, что детали, исчерпавшие свой ресурс, нельзя восстановить, их можно только заменить на новые. Изготовление запчастей с высокой точностью и гладкостью поверхностей возможно только на производствах, которые специализируются на создании таких деталей. Именно поэтому покупать комплектующие для КамАЗа необходимо у надежных компаний, которые выполняют поставку от официальных производителей.

Регулировка рулевого механизма

Проверять и регулировать рулевой механизм можно только в положении, когда мотор отключен, а продольная рулевая тяга отсоединена.

Перед началом работ нужно проверить балансировку колес, уровень давления, присутствие масла в рулевом управлении и на ступицах, настройки ступичных подшипников и тяг, функционирование амортизаторов, качество установки передних колес, уровень масла в насосе.

Для проверки усилия рулевой колонки используется динамометр, закрепленный на ободе колеса. Усилие проверяется при разных положениях рулевого колеса: при повороте на 2 и более оборота от начального положения, при повороте на три четверти оборота, при прохождении колесом начального положения.

Усилия, которые не соответствуют в нужных положениях заданным значениям, необходимо отрегулировать. Для этого может потребоваться демонтаж узла, его частичная или полная разборка:

Сначала выполняется настройка при третьем положении, регулировка выполняется посредством винта вала сошки;
Затем отлаживается первое положение – нужно выполнить подтяжку или ослабление места крепления упорных подшипников (требуется частичная разборка механизма);
Регулировка во втором положении осуществляется при полной разборке гидравлического усилителя.

Источник статьи: http://mtz-80.ru/bez-rubriki/gur-kamaza-shema-regulirovka-prokachka-i-neispravnosti-gidrousilitelya-rulya

Прокачка

Внутри рабочей системы не должно быть воздуха. Его удаление называется прокачкой. Общую механизацию ГУРа можно определить наличием следующих систем:

Самого механизма гидроусилителя.
Вправо отходящей продольной тяги.
Сошки.
Масляного радиатора.
Трубопроводов высокого, низкого давления масла.
Насоса, примыкающего к расширительному бачку.

Основное условие работы — герметичность системы. Если появляется воздух, даже небольшая воздушная масса может попасть практически в любой из компонентов, блокируя его работу. Почему нарушается герметичность? Как правило, застои воздуха провоцируют разрыв масляного трубопровода, замена насоса, либо любой другой ремонт, нарушающий герметичность.

Прокачка системы гидроусилителя рулевого управления – делаем сами

Прокачка происходит следующим образом. Ставим колесо в среднее (прямое направление) положение и включаем мотор на 15 секунд. Теперь поворачиваем руль пару раз до упора. Снимаем защитный колпачок и отворачиваем клапан. При понижении уровня жидкости доливаем заново и заводим двигатель. Уровень жидкости должен понизиться, но не допускайте понижения ниже отметки «минимум». Машина должна работать вхолостую минуту. Опускаем автомобиль, если он находился в подвешенном состоянии, и вращаем рулем до упора 2-3 секунды. Заглушаем мотор и ждем исчезновения пены, а потом опять заводим двигатель и проверяем звук.

Рулевое управление
— с гидроусилителем, встроенным в рулевой
механизм, рабочая пара — винт с гайкой на циркулирующих шариках и рейка,
зацепляющаяся с зубчатым сектором вала сошки. Передаточное число рулевого
механизма изменяется от 18,2 в среднем положении сошки до 21,5 в крайних
положениях.

Механизм
рулевого управления
модели C700VW.117.009 фирмы
RBL, установлен на левом лонжероне рамы автомобиля. Цилиндрическое прямозубое
зацепление поршня и вала сошки имеет высокую чистоту поверхности, поэтому износ
обоих зубчатых зацеплений чрезвычайно мал, что позволяет свести уход за рулевым
механизмом до минимума. Зубчатое зацепление вала сошки в своем среднем положении
не имеет никакого зазора.

Механизм имеет клапан с поворотным золотником, который состоит из работающего
в червяке на игольчатом подшипнике поворотного золотника с 6-ю дозирующими
канавками по окружности и расположенной в картере рулевого механизма головки
червяка, так же снабженной 6-ю дозирующими канавками. Червяк и золотник
засверлены и заштифтованы заодно с торсионом, который удерживает дозировочный
клапан в нейтральном положении, что соответствует прямолинейному движению, до
тех пор пока к рулевому колесу не будет приложено встречное усилие. Если с
рулевого колеса или управляемых колес на червяк будет передан крутящий момент,
торсион деформируется, и поворотный золотник поворачивается относительно головки
червяка, тем самым дозировочный клапан оказывается в рабочем положении.
Находящееся у дозировочного клапана масло попадает через открытые теперь
дозировочные канавки в одну из двух полостей рабочего цилиндра и усиливает
движение поворота за счет давления на поверхность поршня.

Механизм RBL снабжен гидравлическим ограничителем поворота. Это устройство
предотвращает поломку рулевых тяг, так как при конечном положении поршня
регулировочный винт упирается в ограничительный клапан, который пропускает масло
на слив.

Гидравлическое усилие при этом существенно снижается, и рулевое колесо можно
повернуть до упора только с дополнительной затратой сил.

Насос гидроусилителя
руля модели Р1617 фирмы RBL — лопастной,
производительностью не менее 9,0 л / мин при 600 мин-1 и давлении 7000 кПа (70
кгс/см2). Максимальное давление в системе составляет 17000 кПа (170 кгс/ см2).
Привод насоса — шестеренный, от коленчатого вала двигателя.

Бачок насоса снабжен бумажным фильтром и указателем уровня масла, установлен
на двигателе на дополнительном кронштейне. Смену бумажного фильтра необходимо
производить через каждые 100 тыс. км пробега.

Тяги рулевого привода трубчатые, с унифицированными наконечниками. Резьбовое
соединение одного из наконечников с тягой сошки позволяет регулировать длину
тяги.

Расположение рулевого колеса — левое. Привод от рулевого колеса к рулевому
механизму осуществляется посредством карданного вала со скользящим шлицевым
соединением и угловой передачей с коническими зубчатыми колесами.

Радиатор гидроусилителя руля
из оребренной алюминиевой трубки, расположен
перед радиатором системы охлаждения двигателя.

Удаление воздуха из гидросистемы
(прокачку) проводите при отсоединенной от
сошки продольной тяге.

Для этого поверните рулевое колесо вправо до начала увеличения усилия и снова
верните его в левое положение, повторите этот цикл не менее трёх раз. Затем
долейте масло в бачок насоса.

Уровень масла в бачке насоса
гидроусилителя проверяйте при работающем
двигателе, передние колеса автомобиля при этом установите прямо.

Нормальный уровень должен находиться между метками на корпусе бачка. Проверка
уровня масла в бачке производится указателем, вмонтированным в крышку
бачка.

Проверка и регулировка ГУРа КАМАЗ

Проверка и регулировка люфта ГУРа КАМАЗа обязательно осуществляется тогда, когда мотор находится в выключенном состоянии. Рулевая тяга также должна быть отключенной. Действия, совершаемые в ходе этого процесса:

проверяется колёсная балансировка, уровень воздушного давления внутри колёс;
осматриваются рулевые тяги, подшипники колёс, проверяются амортизаторы;
проверяется содержание масла внутри насосного резервуара — недопустимо наличие воздуха, также не допускаются утечки масла и осадок.

Как проверить ГУР КАМАЗа

Сначала требуется обязательно оценить состояние колёсной балансировки, воздушное давление внутри покрышек, регулирование колёсных подшипников, функционирование амортизаторов.

Обязательно проверяется содержание масла внутри насосного бачка. Нужно удостовериться насчёт того, что внутри отсутствуют воздух и грязь. Также проверяется отсутствие масляной утечки.

Усилие рулевого колеса измеряется динамометром, прикрепляющимся к колёсному ободу в трёх вариантах относительно позиции последнего:

Когда рулевое колесо повёрнуто в большей степени, нежели на два оборота, по сравнению со средним положением, усилие на нём должно составить от 5,9 до 15,7 ньютона. В этой ситуации зацепление с шарико-винтовой парой располагается в такой позиции, которая приближена к крайней, с почти полным исключением трения, и определяемой в основном через момент трения подшипников для упора и уплотнений ГУРа величиной усилия. Когда усилие колёсного обода не совпадает с заданной величиной, это даёт основания констатировать неправильную (слишком сильную или слишком слабую) затяжку винтовых подшипников или указывает на повреждение шариковой гайки. При недостаточности затяжки происходит ухудшение курсовой стойкости авто, а в случае чрезмерной затяжки, кроме повреждения шариковой гайки, заклинивает механизм руля.
Когда означенное колесо является повёрнутым на три четверти оборота по сравнению со средним положением, усилие должно не превысить 22,6 и быть не ниже 19,6 ньютона. В этой позиции имеет место трение, происходящее в шарико-винтовой паре и вызываемое предварительным натягом. В случае, когда усилие отклоняется от вышеуказанных цифр, можно констатировать повреждение этой пары.

Когда данное колесо расположено в средней позиции, усилие на нём должно на 3,9-5,9 ньютона превышать то усилие, которое получается в случае замера во 2-й вышеописанной позиции, однако также должно не превысить 21,8 ньютона. В такой ситуации проверяют регулирование зацепления ГУРа. Когда усилие недостаточное по сравнению с вышеуказанной величиной, зазор в зацеплении превышает допустимый уровень, а когда оно превышает эту величину, это говорит о чрезмерной затянутости сцепления, что приводит, в числе многих причин, к неудовлетворительному самостоятельному возвращению колёс в среднюю позицию. Когда усилия в вышеперечисленных позициях не отвечают описанным значениям, следует отрегулировать гидроусилитель.

Регулировка давления в ГУРе КАМАЗа

Необходимо начинать эту операцию определением усилия в 3-й из вышеописанных позиций. Используя регулировочный винт, требуется привести усилие в норму. Во время вращения данного винта в направлении по часовой стрелке происходит увеличение усилия и наоборот.

Чтобы регулировать усилие в 1-й позиции, требуется частично разобрать рулевой механизм для подтягивания либо ослабления гайки, используемой для крепления подшипников. Чтобы устранить факторы, вызывающие несоответствие усилия норме, во 2-й позиции, необходимо полностью разобрать ГУР.

Проверяя давление в ГУРе на участке напорной магистрали, расположенном между механизмом руля и насосом, следует пользоваться приспособлением, которое включает манометр, шкала которого достигает 9810 кПа, а также вентилем, который прекращает поступление масла к ГУРу.

Проверяя давление, нужно открыть вентиль, затем повернуть колесо руля в упорное положение и приложить к нему минимум 98,1 ньютона. Масляное давление в случае, когда коленвал вращается с частотой 600 оборотов в минуту, должно составлять минимум 7355 кПа.

Когда масляное давление менее 7355 кПа, следует не спеша завернуть вентиль, прослеживая уровень повышения давления с помощью манометра. Когда насос в исправном состоянии, оно должно увеличиваться и составить минимум 8336 кПа.

Подтекание рабочей жидкости

Очень часто неисправности гидроусилителя руля сводятся к появлению подтекания рабочей жидкости. Она может протекать в местах крепления трубопроводов или же в случае повреждения этих трубопроводов.

В первом случае рекомендуется заменить хомуты на трубопроводах. При повреждении трубопровода, его нужно заменить, для чего придется сливать рабочую жидкость из системы. Причем желательно менять все трубопроводы сразу. После замены трубопроводов в систему заливается новая жидкость и проводится прокачка.

Важно помнить, что повторное использование рабочей жидкости гидроусилителя не рекомендуется, поскольку это может привести к выходу из строя элементов гидроусилителя. Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ»

Спасибо

Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ». Спасибо.

При заправке системы гидроусилителя руля КамАЗ маслом или после устранения неисправностей необходимо удалить из неё воздух («прокачать» рулевое управление).

Для этого необходимо:

Вывесить передний мост так, чтобы колеса не касались земли. При помощи домкрата подложите козелки под балку с двух сторон. Но ни в коем случае не начинайте прокачку со стоящими на земле колесами. Либо отсоедините продольную тягу от сошки рулевого управления.
Снимите крышку заливной горловины бачка насоса.
Снимите резиновый колпачок с перепускного клапана рулевого механизма и наденьте на сферическую головку клапана прозрачный эластичный шланг, открытый конец которого опустите в стеклянный сосуд вместимостью не менее 0,5 литра. Сосуд должен быть заполнен маслом до половины его объема.
Отверните на ½……3/4 оборота перепускной клапан рулевого механизма.
Поверните рулевое колесо ВЛЕВО до упора.
Заливайте масло в бачок насоса до тех пор, пока его уровень не перестанет понижаться.
Пустите двигатель и при работе с минимальной частотой вращения коленвала доливайте масло в бачек насоса, не допуская снижения уровня, до тех пор, пока не прекратиться выделение пузырьков воздуха из шланга, надетого на перепускной клапан.
Заверните перепускной клапан.
Поворачивайте рулевое колесо ВПРАВО до упора и обратно в ЛЕВОЕ положение. Удерживая рулевое колесо в левом положении, отверните на ½……3/4 оборота перепускной клапан и снова проследите за выделением пузырьков воздуха. После прекращения выделения пузырьков заверните перепускной клапан.
Повторите предыдущую операцию не менее двух раз. В результате из перепускного клапана должно выходить чистое (без примеси воздуха) масло. Если выделение пузырьков воздуха продолжается, повторите операцию еще 1-2 раза, при этом следите за уровнем масла в бачке насоса, поддерживая его между метками на указателе уровня.
Остановите двигатель.
Снимите шланг со сферической головки перепускного клапана и наденьте на неё защитный колпачок. Еще раз проверьте уровень масла в бачке насоса и, если нужно, долейте масло. Установите крышку заливной горловины бачка насоса. Если вы отсоединяли продольную рулевую тягу – установите её на место.

Процесс удаления воздуха из системы завершен.

ГУР: устройство и функции

устойчивое сохранение заданного направления;
снижение трудозатрат, которые прилагает шофер для изменения направления колес;
наличие устойчивой связи между рулем и колесами.

ГУР включает в себя следующие системы и элементы:

распределитель, ответственый за управление потоками жидкости в емкостях системы;
гидроцилиндр, который отвечает за преобразование напора жидкости в слаженную работу штока и поршня;
насос, который призван поддерживать установленный напор и движение жидкости;
шланги соединения объединяют детали системы;
электронный блок регулирует работу гидроусилителя.

Гидроусилитель без штуцера

Если гидроусилитель не оснащен штуцером для стравливания воздуха, процесс прокачки производится несколько иначе. Вначале проводятся операции при заглушенном двигателе. Для этого передняя часть авто вывешивается. В бачок заливается жидкость до уровня. Затем нужно несколько раз провернуть руль от упора до упора.

Затем авто опускается на землю. После чего потребуется запустить двигатель и дать ему поработать несколько минут. Далее рулевое колесо нужно снова провернуть от упора сначала влево, затем в право, не останавливаясь в крайних положениях. При этом нужно следить за уровнем жидкости и в случае надобности проводить доливку.

При проведении этой операции в бачке на поверхности жидкости образуется пена. Затем нужно двигатель остановить и подождать, пока пена не исчезнет. Прокачка произведена.

Если шум под капотом прослушивается постоянно, то это сигнализирует об износе подшипников насоса гидроусилителя. В таком случае производится замена насоса.

Принцип работы

Поворачивая колеса КамАЗ-5410 и др. лопатки ротора совершают вращательные движения и прилегают к статору. Совпавшие друг с другом детали образуют проходы, в которые подаётся смазка и проходит далее за счет образовавшегося напора. Сформировавшийся напор проталкивает жидкость по нижнему клапану за счет того, что масло на момент совпадения проходов распределительного диска и поверхности выходит за пределы изделий.

Помпа ГУР КамАЗ-65116 и др.:

Масло попадает на лопатки ротора, предварительно пройдя диск распределения. За счет напора, лопатки сильней прилегают к статору. Впуск и нагнетание жидкости происходит одновременно по двум направлениям. Рост оборотов ротора, исключает прохождение смазки через калиброванное отверстие, из области, расположенной за диском. Образовавшееся давление действует на перепускной клапан, заставляя открываться. В результате срабатывания клапана, часть рабочей жидкости проходит через коллектор и снова поступает на поверхность всасывания.

Неисправности ГУР КамАЗ

Достоинство изделия в том, что неисправности ГУР КамАЗ проявляются из-за нарушений эксплуатации и ухода. Ремонт механизма, явление редкое, если же поломки случаются, то происходит при минусовых температурах.

Поскольку в усилителе задействована механика, взаимодействующая между устройствами, посредством гидравлики, неисправности делятся:

Механический тип;
Гидравлический тип.

Замена сальника ГУР КамАЗ:

Температурные перепады негативно воздействуют на гидравлику механизма. Минусовые значения делают рабочую жидкость густой, что увеличивает нагрузки на сальники и уплотнения сочленений автомобиля КамАЗ-65222 и др. Воздействие повышенного напора приводит к утечкам масла.

Нарушение правил эксплуатации негативно влияют на узлы и механизмы усилителя. Что бы продлить срок службы гидроусилителя надо грамотно подходить к эксплуатации. Так, оставляя автомобиль на стоянке, колеса транспортного средства выставляются в ровное положение. В противном случае, неравномерная нагрузка на сальник приведёт к повреждению.

В тёплый период опасность представляет грязь и пыль. Попадание частиц абразива внутрь механизма КамАЗ-65117 и др. моделей, приводят к повышенному трению и износу поверхностей деталей. Воздействие влечёт за собой разгерметизацию системы, износ втулок, штоков и других узлов.

В образовавшиеся зазоры просачивается влага, вызывая ржавчину на незащищенных деталях и провоцируя повышенный износ. Эксплуатация усилителя с подобными проблемами, приводит к стуку в рулевой рейке, после поможет только замена ГУР КамАЗ. Дабы не доводить до крайности, надо вовремя настраивать усилитель. Проводимые процедуры — регулировка и прокачка устройства.
