Самостоятельная проверка коммутатора
Чтобы проверить работу коммутатора своими силами, потребуются набор обычных автомобильных ключей. Мультиметром и специальной лампочкой замеряется номинальное напряжение, показатель которого должен быть не более 12 В.
Самостоятельно проверить дееспособность коммутатора довольно просто, если выполнять это мероприятие поэтапно:
- Аккумуляторную батарею нужно отключить от питания, чтобы не допустить замыкания проводки.
- Используя ключ размером на 8, отвинчивается крепеж с провода, который идет к катушке зажигания. Найти этот проводок довольно просто по маркировке «К».
- Отсоединенный провод нужно соединить с контрольной лампочкой и зажимом, у которого имеется такая же маркировка «К».
- Далее следует подсоединить этот провод к аккумуляторной батарее.
- После включения автомобильного стартера нужно понаблюдать за так называемым поведением контрольной лампочки. Если коммутатор исправен, лампочка будет периодически включаться и выключаться, а если никаких действий она не станет производить, то устройство впору считать недееспособным, и его понадобится заменить.
На этом процесс проверки коммутатора считается законченным, и, как многие могут убедиться, он весьма прост и понятен. Поэтому не стоит сразу обращаться за решением этого вопроса на СТО и тратить при этом довольно внушительную сумму денег. В первую очередь стоит попробовать проверить это устройство самостоятельно, а если все же возникнут трудности, то можно в любой момент посмотреть обучающее видео на интернет-ресурсе, которое проводят настоящие мастера своего дела.
Если же автовладелец ВАЗ-2109 будет сомневаться в исправности элемента, то лучше всего проверить его работу на контрольно-проверочном стенде, который предусматривается на каждой станции технического обслуживания. С помощью такого стенда проверяется не только дееспособность коммутатора, но и продолжительность импульса, который вырабатывается этим устройством.
Автомобильная система зажигания
Конечно, в автомобиле ВАЗ-2109, да и в других моделях, каждая система очень важна, ведь она выполняет свое основное предназначение, а выход из строя любой системы просто не позволит машине осуществляет свои функции. Поэтому в своем автомобиле нужно наблюдать за каждой системой, и, конечно, за системой зажигания, без которой силовой узел не сможет работать. Автовладельцы не должны рассматривать систему зажигания как отдельную деталь, так как она состоит из нескольких достаточно сложных комплектующих, а одним из самых важных является коммутатор.
Довольно часто владельцы машин задаются вопросом: как можно проверить коммутатор ВАЗ-2109 и реально ли с этой задачей справиться самостоятельно? С этими вопросами мы и попробуем далее разобраться.
Проверка
Простейший способ проверить коммутатор — попробовать заменить его заведомо исправным. Но сделать так можно лишь в том случае, если исправный коммутатор находится под рукой. Покупать же новый блок только для проверки работы старого нецелесообразно. Есть более дешевый и не особенно сложный способ. Чтобы проверить коммутатор, необходим всего лишь стандартный набор ключей и контрольная лампа. Этого достаточно, чтобы удостовериться в наличии или отсутствии импульсов, подаваемых на катушку зажигания. Перед проверкой коммутатора убедитесь в том, что на него и катушку зажигания подается “плюс”. Также проверьте контакты подключения датчика Холла и работоспособность самого датчика. Проверка коммутатора зажигания ВАЗ 2107 выполняется следующим образом:
- выключить зажигание;
- открутить гайку на катушке зажигания и отстыковать провод коричневого цвета с маркировкой “К” (провод идет к разъему “1” на коммутаторе);
- подключить контрольную лампу в разрыв между клеммой провода и выводом катушки;
- включить зажигание;
- повернуть ключ и запустить стартер.
Мигающая лампочка говорит об исправном коммутаторе. Если же лампа не светится, необходима замена коммутатора.
Замена коммутатора ВАЗ 2107
Чтобы заменить коммутатор, необходимо выполнить следующие действия:
- выключить зажигание;
- отсоединить колодку проводов от разъема коммутатора;
- открутить гайки крепления;
- снять старый коммутатор и поставить на его место новый;
- затянуть гайки крепления;
- подсоединить колодку проводов к разъему.
На этом замена коммутатора ВАЗ 2107 закончена и можно проверить работу зажигания, попытавшись завести двигатель.
Преимущества бесконтактных систем
Для несведущего автолюбителя главным аргументом в пользу БСЗ является тот факт, что на данный момент ни один производитель не выпускает автомобилей с контактно-кулачковой системой искрообразования. Зарубежные бренды отказались от неё в далёких 80-х годах прошлого столетия, а в Российской Федерации механическое зажигание продержалось вплоть до 90-х. Причины отказа вполне понятны:
- на контактах постоянно проскакивала искра, отчего они подгорали и требовали частой зачистки;
- контактная группа изнашивалась достаточно быстро, в среднем её хватало на 15—20 тыс. км пробега, после чего элемент приходилось менять;
- давал о себе знать износ подшипника, на котором размещались контакты, что вызывало нестабильную работу силового агрегата;
- растягивались пружины грузиков — балансиров.
Все перечисленные неисправности проявлялись поочерёдно, не давая покоя хозяину «классики» Жигулей. Из-за несовершенной конструкции мощность искры на свечах постоянно снижалась, работа двигателя ухудшалась, а расход топлива увеличивался. Новые системы БСЗ лишены подобных недостатков, они отличаются долговечностью и стабильным искрообразованием. Повысилась и мощность искры, поскольку напряжение выходного импульса возросло от 16—18 кВ до 24 кВ, что способствует лучшему воспламенению топлива.
Проверка целостности соединений
При проверке целостности соединений коммутатора 131.3734 с использованием мультиметра, необходимо выполнить следующие шаги:
1. Подготовка к проверке
Перед началом проверки необходимо установить коммутатор в безопасное состояние, отключив его от источника питания.
Также следует иметь при себе мультиметр и все необходимые кабели и провода.
2. Проверка проводов коммутатора
Следует проверить каждый провод коммутатора на целостность, используя мультиметр:
- Подключите провода к мультиметру и убедитесь, что мультиметр настроен на режим измерения сопротивления.
- Проверьте каждую пару проводов на континуитет, касаясь с обоими концами мультиметра.
- При контроле целостности проводов, будьте внимательны к наличию поломок, изоляции и перебоев в проводе.
3. Проверка разъемов коммутатора
Проверьте каждый разъем коммутатора на целостность, используя мультиметр:
Подключите мультиметр к разъему и убедитесь, что мультиметр настроен на режим измерения сопротивления.
Проверьте наличие целостности сигнала в каждом контакте разъема, касаясь с обоими концами мультиметра.
Обратите внимание на любые признаки повреждения или перебоев в сигнале разъемов.
После проведения проверки целостности соединений коммутатора 131.3734 с использованием мультиметра, можно сделать вывод о состоянии коммутатора и необходимости замены каких-либо частей или проводов.
Определение неисправности
Если вы столкнулись с проблемой в работе коммутатора 131.3734, существует несколько способов определить неисправность при помощи мультиметра.
1. Проверка питания
Первым шагом является проверка питания коммутатора. Убедитесь, что напряжение на выходе источника питания соответствует значениям, указанным в технической документации. Используя мультиметр, измерьте напряжение и убедитесь, что оно соответствует требованиям.
2. Проверка сигнала
Вторым шагом является проверка сигнала. Подключите мультиметр к разъему сигнала и измерьте напряжение на различных контактах. Сравните полученные значения с допустимыми значениями для коммутатора 131.3734. Если значения не соответствуют требованиям, это может указывать на неисправность.
3. Проверка заземления
Также стоит проверить заземление коммутатора. Подключите мультиметр к заземляющему контакту и измерьте сопротивление между заземляющим контактом и нейтралью. Если сопротивление ниже допустимого значения, это может указывать на неисправность.
Если при проведении этих проверок были обнаружены несоответствия значений или другие аномалии, рекомендуется обратиться к специалисту по ремонту коммутаторов для дальнейшей диагностики и исправления неисправностей.
Регулировка БЗС
Регулировка зажигания ВАЗ 2107 начинается с простейшей операции снятия крышки трамблера, после поворачивается коленчатый вал, пока не будет достигнуто максимальное расстояние промеж ним и трамблером.
Процесс установки БЗС Ваз 2107
Вслед за этим приступают к откручиванию винтов, фиксирующих контактную группу на подшипниковой пластине и промеж контактами, вводится щуп для определения и подбора оптимального положения для группы
Коррекция угла контактов в замкнутом состоянии
В идеале всё определяется прилагаемым усилием для перемещения щупа, которое должно быть минимальным, найдя участок соответствующий этому требованию, положение группы фиксируется затягиванием винтов. Имеет значение и величина зазора для её определения толщина щупа должна быть 0,44 миллиметра. Именно регулировка зазора обеспечивает необходимое значение угла замкнутых контактов, его оптимальная величина составляет 55±3°.
Установка БЗС Ваз 2107
Если параметры соответствуют норме, то можно переходить ко второму этапу, заключающемуся в регулировке опережающего угла зажигания. Для начала определим, что распределитель прерыватель в рассматриваемом типе двигателя нуждается в осуществлении момента размыкания единовременно с искрой в первом цилиндре. Это предусматривает опережение верхней мёртвой точки хода поршней для первого цилиндра на 0±1°.
Коррекция угла опережения с помощью стробоскопа
Существует несколько способов регулировки данного показателя, от которого во многом зависит правильная регулировка зажигания ВАЗ 2106 в целом. Наиболее оперативно позволит справиться с этой задачей метод, предусматривающий использование стробоскопа. Аппарат необходимо присоединить к автомобильной электрической сети, при этом необходимо демонтировать и заглушить с трамблера вакуумно-корректурный шланг. Вслед за этим осуществляется прогрев двигателя, до момента удерживания им холостых оборотов с последующим ослаблением болта, отвечающего за фиксацию корпуса трамблера.
Излучаемый стробоскопом свет направляется на шкив коленчатого вала, вращение корпуса трамблера позволит добиться положения, обеспечивающего нахождение видимого положения метки на шкиве напротив соответствующих меток, нанесённых на крышку механизма газораспределения. В этом положении корпус трамблера фиксируется посредством затягивания его болтами. Определяющее значение имеет наличие оборотов холостого хода силового агрегата в процессе регулировки. Если обороты будут выше в работе примет участие центробежный регулятор, что исказит результаты регулировки.
Выбор комплекта электронного зажигания
Поскольку «семерки» комплектовались тремя разновидностями двигателей (объёмом 1,3, 1,5 и 1,6 л.), то и комплекты БСЗ для них отличаются по конструкции трамблёра. В моторе 1,3 л. (модель ВАЗ 21073) стоит распределитель с укороченным валом, а в двигателях 1,5 и 1,6 л. (ВАЗ 21071 и 2107 соответственно) этот вал одинаково длинный. Состав комплекта электронного зажигания такой:
- трамблёр с каталожным номером 38.3706–01 для силового агрегата объёмом 1,3 л. либо 38.37061 — для двигателей 1,5 и 1,6 л.;
- катушка высокого напряжения с маркировкой 27.3705;
- электронный блок управления, маркировка — 36.3734 или 3620.3734;
- провода соединительные.
Из производителей, продающих свои комплекты зажигания на территории Российской Федерации, наибольшую популярность среди автомобилистов снискали запчасти от фирмы СОАТЭ из г. Старый Оскол. Стоит отметить, что новые свечи марки А-17ДВР, устанавливающиеся на классические ВАЗы с электроникой, в комплект поставки не входят, их придётся приобрести отдельно. Чтобы ощутить результаты замены в полной мере, также рекомендуется поставить новые высоковольтные провода, если вы не меняли их в недавнем прошлом.

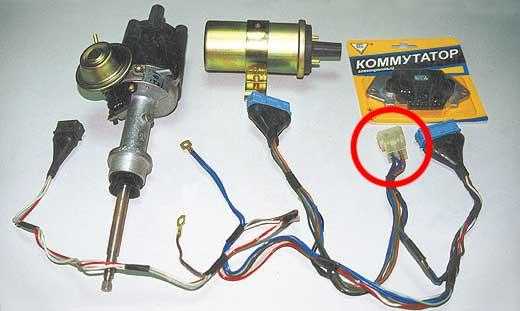

Набор для установки бесконтактного зажигания Ваз 2107
Проверка режимов коммутатора
1. Проверка рабочего режима коммутатора
Для проверки рабочего режима коммутатора необходимо подключить мультиметр к соответствующим портам и выполнить следующие действия:
- Включите мультиметр и выберите режим измерения напряжения.
- Подключите один конец провода к “TX” порту коммутатора, а другой конец – к “RX” порту.
- С помощью мультиметра измерьте напряжение между этими двумя проводниками.
- Если мультиметр показывает напряжение, значит коммутатор находится в рабочем режиме.
2. Проверка сетевого режима коммутатора
Для проверки сетевого режима коммутатора необходимо выполнить следующие шаги:
- Убедитесь, что мультиметр настроен на режим измерения сопротивления.
- Подключите один конец провода к “LAN” порту коммутатора, а другой конец – к активному Ethernet-порту компьютера.
- Измерьте сопротивление между этими двумя проводниками с помощью мультиметра.
- Если мультиметр показывает сопротивление, значит коммутатор находится в сетевом режиме.
3. Проверка маршрутизационного режима коммутатора
Для проверки маршрутизационного режима коммутатора необходимо произвести следующие действия:
- Настройте мультиметр на режим измерения скорости передачи данных.
- Подключите один конец провода к “WAN” порту коммутатора, а другой конец – к активному порту шлюза.
- С помощью мультиметра измерьте скорость передачи данных между этими двумя проводниками.
- Если мультиметр показывает положительные значения скорости передачи данных, значит коммутатор находится в маршрутизационном режиме.
Замена коммутатора зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Где находится коммутатор системы зажигания? Его местонахождение очень простое, а всё потому что он находится в самом верху двигателя автомобиля, и добраться до него очень просто. Коммутатор расположен возле вакуумного усилителя, и крепится он к кузову автомобиля за счет двух гаек, что бы вы визуально знали его местонахождение, смотрите фото ниже:
Когда нужно менять коммутатор системы зажигания? При его выходе из строя, у двигателя могут выделяться следующие неисправности:
- Во-первых двигатель у автомобиля может работать не устойчиво, как на холостом ходу, так и при езде на автомобиле.
- А во-вторых очень часто может наблюдаться потеря приемистости автомобиля, проще говоря машина будет хуже ехать.
Как заменить коммутатор системы зажигания на ВАЗ 2108-ВАЗ 21099?
Снятие: 1) Сперва скиньте «минусовую» клему с аккумулятора. (Как это сделать, вы сможете прочитать в статье: «Замена аккумулятора», в «первом» пункте)
2) Затем от коммутатора рукой отсоедините колодку проводов.
3) Следом гаечным ключом отверните две боковых гайки, которые крепят коммутатор к кузову автомобиля.
Примечание! Под левой гайкой будет располагаться клема «массы», и поэтому когда гайка будет откручена, отсоедините эту клему от коммутатора!
4) И в завершение операции, когда колодка будет отсоединена, а две боковых гайки будут вывернуты, снимите коммутатор с автомобиля.
Установка: 1) В начале установите новый коммутатор на своё место, и после чего заверните боковые гайки его крепления.
Примечание! Перед тем как вы начнёте заворачивать левую гайку, установите на то место где она будет завёрнута сперва клему «массы», и уже только после это закрутите левую гайку крепления!
2) Следом вставьте колодку проводов, в разъём нового коммутатора.
3) И после чего в завершение, установите клему «минус» которую вы снимали ранее, на аккумулятор.

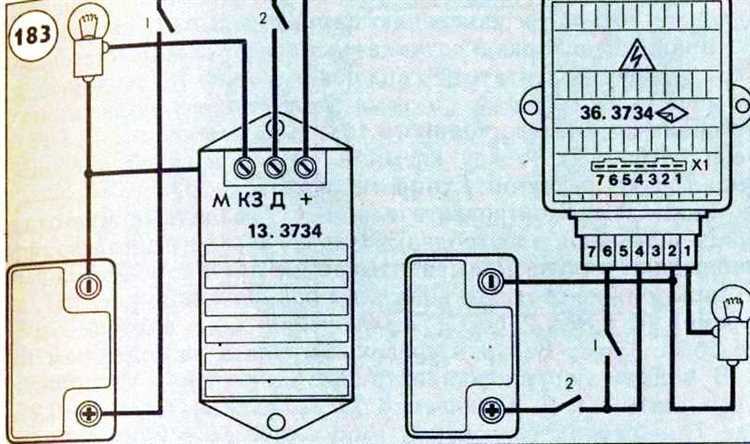

Проверка коммутатора системы зажигания на исправность:
1) Для этого сперва отсоедините клему «К», от катушки зажигания, отвернув для этого гаечным ключом гайку, которая её крепит
(Обязательно в конце статьи прочтите пункт «Важно»)
2) Далее при помощи контрольной лампы, которая рассчитана на «12 Вольт», мощностью «3 Вт», проверьте катушку на исправность для этого:
- В начале подсоедините ранее отсоединенную клему, к контрольно лампе.
- И после чего другой контакт который идет от контрольной лампы, подсоедините на место клемы «К», на катушке зажигания.
А далее проворачивая двигатель стартером, проверьте загорается ли лампа или же нет.
Примечание! Если не загорается, то в таком случае замените катушку зажигания на новую!
Важно! На самых первых катушках зажигания вместо маркировки «К» рисовалась маркировка «+», и поэтому если на вашей катушке так и есть, то в таком случае отсоедините провод рядом с которым стоит маркировка «+» а не «К»!
Как проверить коммутатор ВАЗ 2108-2109
Всем горячий сибирский привет. Хочу поделиться с Вами о том, что коммутатор коммутатору рознь. Новый, только с магазина, может быть по параметрам хуже, чем заменённый старый, брошенный ранее в багажник. Так же покажу как коммутатор отвечает за мощность и длительность горения искры.
После выхода моих роликов на ютубе по ремонту, регулировке карбюраторов и диагностике инжекторных автомобилей. Мне стало поступать много вопросов. Что бы общаться с моими подписчиками и зрителями более тесно я стал вести эти стримы. Подписывайтесь. Нажимайте колокольчик. Задавайте свои вопросы — буду рад ответить на них более подробно чем в письменном виде.
Источники
- drive2.ru/l/564176184837932184/
- vaz-russia.com/remont-vaz-2108/zamena-kommutatora-zazhiganiya-na-vaz-2108-vaz-2109-vaz-21099.html
- twokarburators.ru/kommutator-vaz-2108-2109-21099/
- ladaautos.ru/vaz-2109/kak-mozhno-proverit-kommutator-vaz-2109.html
Как можно проверить коммутатор ВАЗ-2109
Каждый владелец легкового транспорта должен не только постоянно следить за технической исправностью своего верного четырехколесного друга, но и понимать, из каких комплектующих состоит эта довольно сложная техника, чтобы иметь возможность своевременно заменить вышедший их строя элемент.
Автомобильная система зажигания
Конечно, в автомобиле ВАЗ-2109, да и в других моделях, каждая система очень важна, ведь она выполняет свое основное предназначение, а выход из строя любой системы просто не позволит машине осуществляет свои функции. Поэтому в своем автомобиле нужно наблюдать за каждой системой, и, конечно, за системой зажигания, без которой силовой узел не сможет работать. Автовладельцы не должны рассматривать систему зажигания как отдельную деталь, так как она состоит из нескольких достаточно сложных комплектующих, а одним из самых важных является коммутатор.
Довольно часто владельцы машин задаются вопросом: как можно проверить коммутатор ВАЗ-2109 и реально ли с этой задачей справиться самостоятельно? С этими вопросами мы и попробуем далее разобраться.
Какие признаки укажут на неисправность коммутатора
Самый очевидный признак неисправности коммутатора – это потеря так называемой искры, а также перебои в работе двигателя, к примеру, он может начать плохо заводиться и быстро глохнуть даже после прогрева.
Менять коммутатор из-за потери искры сразу не рекомендуется, так как такую неисправность порой вызывают и другие автомобильные комплектующие, которые выходят из строя:
- датчик Холла;
- разрыв ремня ГРМ;
- плохой контакт в распределителе;
- поломка катушки зажигания. Если неисправность будет обнаружена именно в этом элементе, то, по мнению специалистов, катушку нужно заменить, а не тратить время на ее починку.
Самостоятельная проверка коммутатора
Чтобы проверить работу коммутатора своими силами, потребуются набор обычных автомобильных ключей. Мультиметром и специальной лампочкой замеряется номинальное напряжение, показатель которого должен быть не более 12 В.
Самостоятельно проверить дееспособность коммутатора довольно просто, если выполнять это мероприятие поэтапно:
- Аккумуляторную батарею нужно отключить от питания, чтобы не допустить замыкания проводки.
- Используя ключ размером на 8, отвинчивается крепеж с провода, который идет к катушке зажигания. Найти этот проводок довольно просто по маркировке «К».
- Отсоединенный провод нужно соединить с контрольной лампочкой и зажимом, у которого имеется такая же маркировка «К».
- Далее следует подсоединить этот провод к аккумуляторной батарее.
- После включения автомобильного стартера нужно понаблюдать за так называемым поведением контрольной лампочки. Если коммутатор исправен, лампочка будет периодически включаться и выключаться, а если никаких действий она не станет производить, то устройство впору считать недееспособным, и его понадобится заменить.
На этом процесс проверки коммутатора считается законченным, и, как многие могут убедиться, он весьма прост и понятен. Поэтому не стоит сразу обращаться за решением этого вопроса на СТО и тратить при этом довольно внушительную сумму денег. В первую очередь стоит попробовать проверить это устройство самостоятельно, а если все же возникнут трудности, то можно в любой момент посмотреть обучающее видео на интернет-ресурсе, которое проводят настоящие мастера своего дела.
Если же автовладелец ВАЗ-2109 будет сомневаться в исправности элемента, то лучше всего проверить его работу на контрольно-проверочном стенде, который предусматривается на каждой станции технического обслуживания. С помощью такого стенда проверяется не только дееспособность коммутатора, но и продолжительность импульса, который вырабатывается этим устройством.
Назначение коммутатора
Бесконтактная система зажигания отличается тем, что электрический импульс, подаваемый на катушку (катушки), формируется не контактом прерывателя, установленным в трамблере, а коммутатором. Электронная схема последнего подает искру в цилиндры с оптимальным временем опережения, основываясь на данных о текущем режиме работы двигателя и положении коленвала в каждый конкретный момент.
Коммутатор способен выдерживать физические нагрузки, вибрацию и температурные перепады в широком диапазоне. Отсутствие контактов в схеме обеспечивает большую надежность и долговечность работы узла. Еще одно достоинство такого решения состоит в том, что коммутатор ВАЗ 2107 имеет возможность перепрограммирования со стороны пользователя для установки момента опережения, соответствующего качеству топлива и динамическим требованиям к автомобилю.
Параметры коммутатора ВАЗ 2107
Рабочее напряжение коммутатора — 13,5 вольт, допустимый диапазон напряжения — от 6 до 16 вольт. Максимальный ток коммутации — 8,5 ампер. Коммутатор обеспечивает стабильное искрообразование в диапазоне оборотов двигателя от 20 до 7000 оборотов в минуту.
Что собой представляет БСЗ и как она работает?
Чтобы успешно установить и настроить бесконтактное зажигание, желательно понять принцип действия системы, состоящей из следующих элементов:
- Главный распределитель зажигания (иначе — трамблёр). Внутри него установлен фотоэлектрический датчик Холла, вакуумный привод корректировки угла опережения и так называемый бегунок с подвижным контактом.
- Катушка, создающая импульс высокого напряжения. Имеет 2 обмотки: первичную, состоящую из малого числа витков толстого провода, и вторичную, намотанную тонкой проволокой с большим количеством витков.
- Электронный блок — коммутатор, оборудованный алюминиевым радиатором охлаждения. Последний играет роль крепёжного элемента.
- Свечи зажигания, соединённые высоковольтными проводами с трамблёром.
- Провода для соединения элементов между собой.

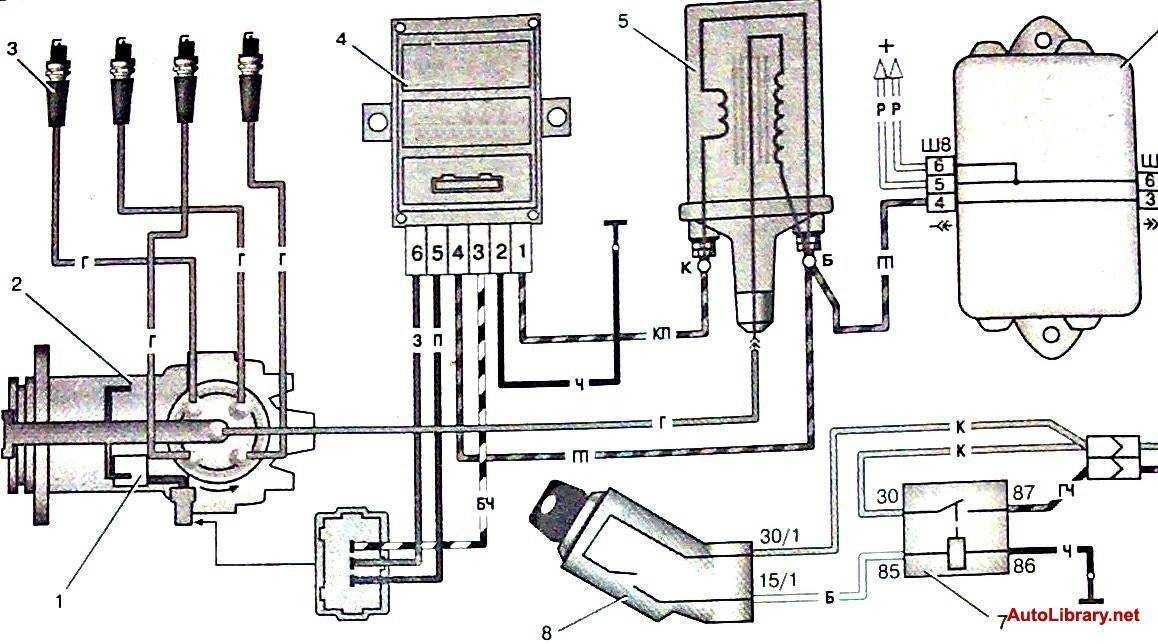

Схема работы БЗС Ваз 2107
Первый контакт катушки соединяется через реле замка зажигания с генератором, а второй — с блоком управления. Также от неё к трамблёру идёт высоковольтный провод большого сечения. Из распределителя выходит 2 пучка проводов, соединяющих его с коммутатором и свечами зажигания. Система функционирует по такому алгоритму:
- После включения зажигания поворотом ключа в замке на первичную обмотку катушки подаётся напряжение 12 В, отчего возникает электромагнитное поле.
- Когда происходит вращение коленчатого вала и один из поршней выходит в верхнюю мёртвую точку (ВМТ), фотоэлектрический датчик посылает сигнал коммутатору, а тот кратковременно разрывает связь катушки с источником напряжения — генератором либо аккумуляторной батареей.
- Во время разрыва цепи во вторичной обмотке катушки образуется импульс напряжением от 20 до 24 кВ, передаваемый по проводу большого сечения на бегунок трамблёра.
- Подвижный контакт бегунка направляет импульс к той свече зажигания, где поршень вышел в ВМТ. Между её контактами проскакивает мощная искра, воспламеняющая смесь топлива с воздухом в камере сгорания.
- Вал распределителя приводится в действие шестерёнчатой передачей, связанной с коленчатым валом. Когда очередной поршень движется к ВМТ, вал поворачивается и подвижный контакт соединяется с другой свечой, а датчик Холла посылает следующий сигнал и цикл искрообразования повторяется.
Что собой представляет и каков принцип работы коммутатора зажигания
Ещё на самых первых автомобилях для поджигания горючей смеси использовались системы батарейного зажигания, функциональная схема которой приведена на рисунке
Указанный рисунок позволяет понять, что ее работа основана на принципе самоиндукции. При разрыве цепи протекания тока в обмотке бобины 3, во вторичной наводится высоковольтная ЭДС, вызывающая появление искры на контактах свечи 2. Разрыв цепи вызывается размыканием контактов прерывателя 6.
Не касаясь достоинств или недостатков, следует отметить, что такая схема работала на автомобиле долгое время. И только появление новой элементной базы, дало толчок дальнейшему развитию подобного устройства, сохранив первоначальный принцип его работы.
