Инструкция по замене генератора
Как было отмечено ранее, не всегда неисправности с работой кондиционера, усилителя руля или двигателя машины связаны с износом приводного ремня. Ещё одной причиной возникновения таких проблем является нарушение функционирования генератора.
Для устранения этой неисправности необходимо произвести замену генератора, которая в случае с автомобилем Nissan Murano, представляет собой следующую схему действий:
- Снимаем минусовую клемму аккумуляторной батареи. Далее откручиваем силовой плюс от генератора.

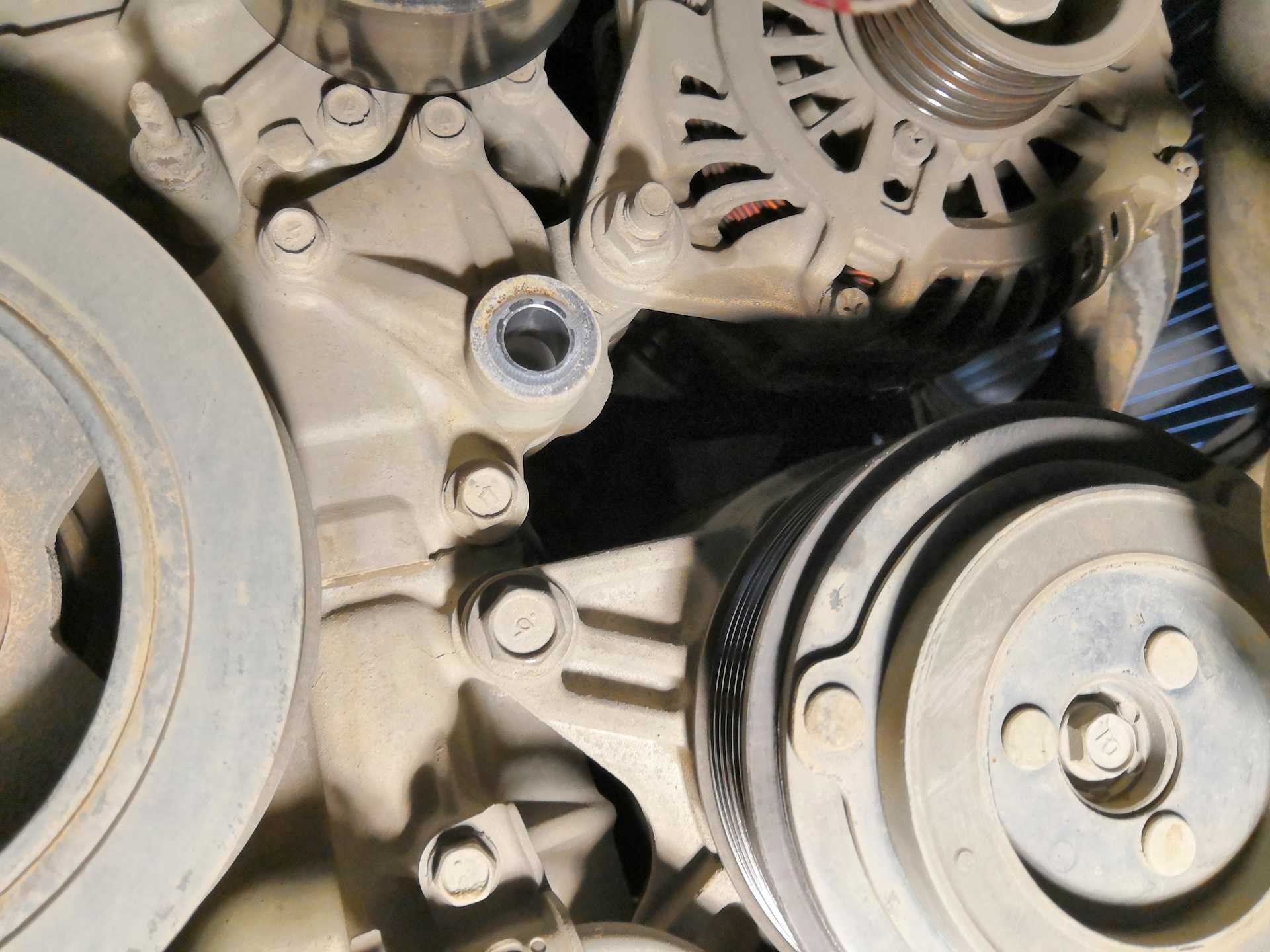

- Генератор закреплён тремя болтами: два из них находятся спереди, а один сзади в нижней части устройства. Первые два откручиваются без каких-либо проблем, а для снятия последнего болта необходимо открутить пластиковую защиту.
- Для снятия открученного от креплений генератора на Nissan Murano необходимо найти положение, в котором это устройство пройдёт через другие элементы подкапотного пространства. Находим такое положение и снимаем генератор, направляя его в сторону бачка омывателя.

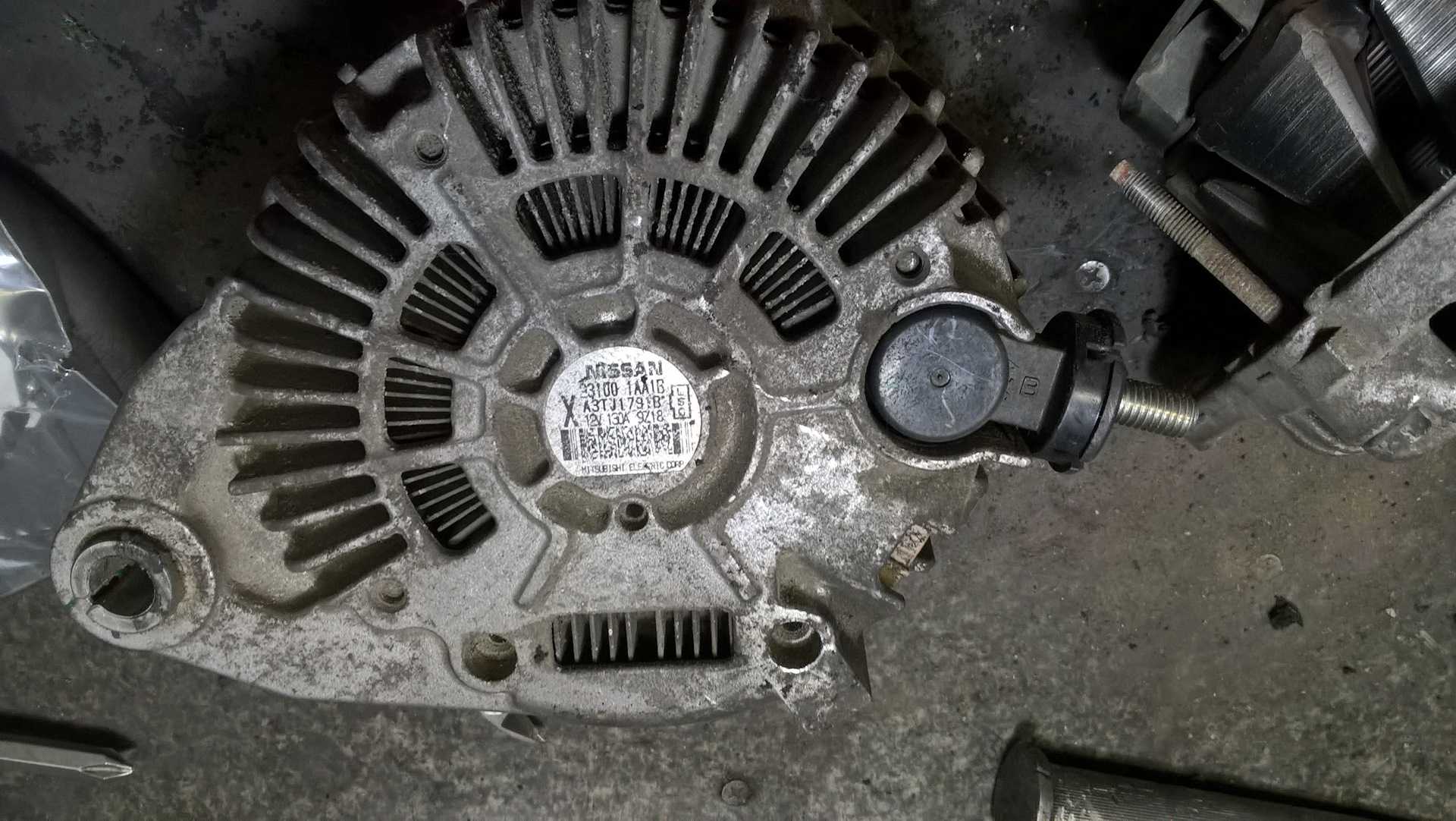

- Выкручиваем специальные шпильки из разъёмов, снимаем все винты с задней части генератора и гайку на плюсе. Медленно стягиваем заднюю крышку устройства до того момента, пока она не соскочит со статора. Далее, добавив немного усилий, вытаскиваем задний подшипник из корпуса и оставляем его на роторе.
- После осуществления всех процедур берём новую деталь и устанавливаем её на место в обратном порядке.
Таким образом, снятие генератора и его дальнейшая замена на автомобиле Nissan Murano не представляют особых сложностей. Основная проблема связана лишь с неудобством доступа к некоторым элементам устройства, но если постараться и потратить должное количество времени, то всю процедуру замены генератора можно провести самостоятельно.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

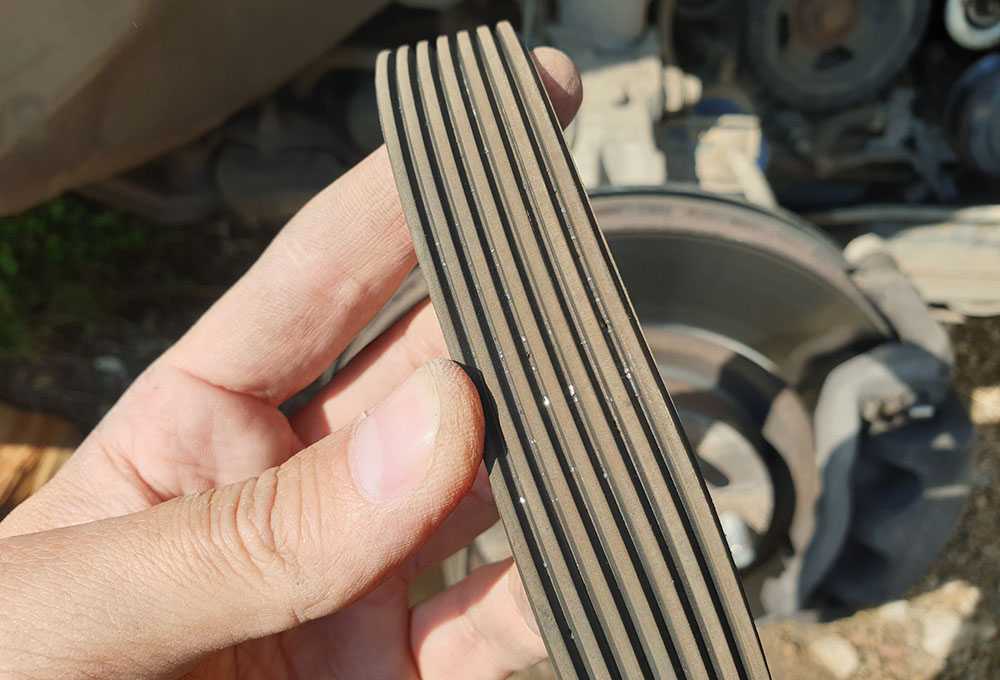

Какие признаки свидетельствуют о том, что ремень генератора пришёл в негодность
Главным признаком, по которому можно определить износ ремня генератора, является появление посторонних звуков под капотом автомобиля, напоминающих свист. Как правило, они возникают во время интенсивных нагрузок на систему питания, например, во время запуска кондиционера или внешнего и внутреннего освещения. Свист из подкапотного пространства является следствием того, что ремень генератора проскальзывает на роликах конструкции.
По своей конструкции ремень генератора связан с циркуляционным насосом, усилителем руля и кондиционером. Это говорит о том, что его износ негативно влияет на функционал всех перечисленных элементов автомобиля и, в крайних случаях, может привести к их поломке.
При растяжении ремня генератора, как правило, становится тяжелее крутить руль, возникают различные проблемы с запуском и работой кондиционера, а двигатель начинает сильно нагреваться во время интенсивных нагрузок.
Другими, не менее популярными признаками растяжения ремня генератора являются:
- Регулярная активация индикатора, свидетельствующего об отсутствии электроэнергии в аккумуляторе. Чаще всего возникает после нескольких переключений передач на КПП.
- Возникновение перебоев в работе двигателя при интенсивных нагрузках связано с тем, что свечи не получают того напряжения, которое необходимо для воспламенения топлива.
- Резкий спад уровня напряжения на клеммах аккумулятора.
Шаги и рекомендации по замене генератора Nissan Murano Z51 своими руками
Замена генератора в автомобиле Nissan Murano Z51 может быть выполнена своими руками с помощью следующих шагов:
1. Подготовка:
- Отключите зажигание и выньте ключ из замка.
- Отсоедините отрицательный провод аккумулятора, чтобы избежать случайного короткого замыкания.
2. Демонтаж:
- Проверьте доступность генератора и выясните, как он закреплен в вашей модели Nissan Murano Z51.
- Снимите все необходимые компоненты, такие как воздушный фильтр, ремень привода генератора и другие детали, мешающие доступу к генератору.
- Отключите электрические провода, подсоединенные к генератору, пометив их предварительно для правильного подключения после замены.
- Отверните крепежные болты, держащие генератор на месте, и удалите старый генератор из автомобиля.
3. Установка нового генератора:
- Установите новый генератор на место, следуя инструкциям, указанным в руководстве по ремонту или указаниям производителя.
- Закрепите крепежные болты, чтобы генератор был надежно закреплен на месте.
- Подсоедините электрические провода к соответствующим клеммам на новом генераторе.
- Установите все ранее снятые компоненты обратно на свои места, убедившись, что все соединения крепко затянуты.
4. Проверка и тестирование:
- Подключите отрицательный провод аккумулятора.
- Включите зажигание и убедитесь, что новый генератор работает правильно.
- Запустите двигатель и проверьте работу генератора, убедившись, что он заряжает аккумулятор и показания вольтметра находятся в пределах нормы.
- При необходимости отрегулируйте натяжение ремня привода генератора.
- Проедьтесь на автомобиле и убедитесь, что генератор работает надежно.
Обратите внимание, что правила замены генератора могут незначительно различаться в зависимости от модели и года выпуска Nissan Murano Z51, поэтому рекомендуется обратиться к руководству по ремонту или проконсультироваться с квалифицированным специалистом. Обратите внимание:
Обратите внимание:
- Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы.
- При проведении работ с электрическими компонентами обязательно отсоедините аккумулятор и будьте осторожны, чтобы избежать поражения электрическим током.
- При возникновении сомнений или сложностей лучше обратиться за помощью к профессионалам.
Подготовка к снятию генератора
Перед началом процесса снятия генератора Ниссан Мурано Z51 необходимо выполнить несколько подготовительных шагов. Это поможет сделать процесс более безопасным и эффективным.
- Отключите аккумулятор: перед началом работы необходимо отключить аккумулятор автомобиля. Для этого отсоедините отрицательный клеммный зажим аккумулятора с помощью ключа или гаечного ключа. Это позволит избежать возможности короткого замыкания и получения травм при работе с электрическими компонентами.
- Проверьте доступность генератора: перед тем, как приступить к снятию генератора, убедитесь, что вы имеете свободный доступ к нему. Отсоедините все компоненты, закрывающие или перекрывающие доступ к генератору, такие как воздушный фильтр или его корпус, пластиковые крышки и прочие элементы.
- Сделайте пометки: перед началом процесса рекомендуется сделать пометки или фотографии, показывающие конкретное расположение и порядок крепежных элементов, проводов и других деталей, связанных с генератором. Это поможет вам вернуть все компоненты на свои места после окончания работ.
- Подготовьте необходимые инструменты: убедитесь, что у вас есть все необходимые инструменты для снятия генератора. Обычно для этого требуется использование таких инструментов, как гаечные ключи, отвертки, торцевые ключи, пассатижи и другие специализированные инструменты.
После выполнения всех подготовительных шагов вы будете готовы приступить к самому процессу снятия генератора Ниссан Мурано Z51.
Генератор Ниссан Мурано. Наиболее распространенные причины поломки
Периодичность ТО
Генератор на мурано имеет довольно большой запас ресурса для исправной работы. Японский производитель заявляет про 20 тысяч километров пробега, после которого необходимо проводить осмотр этого узла. Общая продолжительность работы, при нормальных условиях эксплуатации, составляет около ста тысяч километров или от четырех до пяти лет службы. Но отечественными специалистами, которые учитывают условия эксплуатации автомобиля в наших реалиях, рекомендуется осматривать генератор несколько быстрее. Они ориентируют своих клиентов на то, что осмотр лучше проводить через пятнадцать тысяч километров пробега. Тогда гарантируется, что риски преждевременного износа генератора будут существенно меньше.
Основные причины выхода из строя генератора и их первичная диагностика
Генератор на мурано имеет схожие характеристики работы с остальными подобными устройствами. При этом наиболее типичными причинами поломки являются:
- Выход из строя приводного шкива (износ или деформация). При этом из-под капота при прогазовке слышится тонкий, свистящий звук;
- Деформация токосъемных щеток;
- Выход из строя токосъемных колец (изнашивание коллектора);
- Поломка регулятора напряжения. Обычно диагностируется с помощью мультиметра, замеряющего сопротивление;
- Замыкание между витками обмотки стартера. Обычно диагностируется с помощью мультиметра, показывающего, в этом случае, бесконечно множественное значение;
- Выход из строя подшипника. В этом случае при работе генератора слышен посторонний шум (обычно воющий или свистящий);
- Поломка диодного моста (выпрямителя). Одним из признаков которого является окисление контактов. Так же определяется с помощью мультиметра.
Ели механический износ и повреждения генератора можно определить, обходясь визуальным осмотром, то поломки эклектической его части можно диагностировать только используя специальные приборы
С такими неисправностями нужно особенно осторожно обращаться, потому что любой скачек напряжения или замыкание могут привести к выходу из строя дорогостоящих электрический узлов автомобиля. Поэтому самостоятельный ремонт и диагностика, в случае отсутствия специализированного оборудования, крайне нежелательный
Еще одной особенностью генераторов Ниссан является то, что большинство его комплектующих (например, подшипники) имеют закрытую конструкцию. И при выходе из строя не поддаются ремонту, а только полной замене
Поэтому очень важно вовремя диагностировать риски возникновения поломок генератора, чтобы они не привели к полной замене, которая связанна со значительными финансовыми вложениями
Если Вы примете решение оставить у нас свой нерабочий агрегат НИССАН и купить новый, то Вы можете рассчитывать на значительную скидку!
Так вот nissan murano не работает генератор пропала зарядка как бы пришлось немножко поснимать генератор для того .
Это видео про то как без больших потерь, снять и вытащить генератор с Ниссан Мурано . Мы в фейсбуке .
Nissan Murano z50 снятие и ремонт генератора снимаем генератор без разборки морды, только со снятием вентиляторов .
Несколько дней ремонтировал данный авто. Приехал с троением, в догонку поменяли сдохший прямо в сервисе генератор .
Как заменить сальник коленвала на Ниссан Мурано, а также поменять ремень ГУР и ремень Генератора и Кондиционера.
Как снять генератор с двигателя Mitsubishi 4G64 2.4 и 4G63 2.0 на Chery Tiggo Номер генератора — SMW250309 .
Часто меняете аккумуляторы? Уверены, что дело в них? Как давно вы проверяли свой генератор? Ведь аккумулятор это .
Самостоятельный демонтаж генератора сможет с экономить ваш бюджет примерно от 1000 до 1500 рублей. Так же, в .
. небольшой обзор на автомобиль nissan murano. Первое поколение кузов называет при z50 свой личный опыт владения .
Все вот так значит располовинил ся метод генератор. Следующая значит что чтобы открутить шкив чтобы открутить шкив .
Короче крышка nissan murano с этого z какого и. С куча pleco крышка вот чем отличаешься. Генератор от nissan murano от .
-
Ниссан кашкай не работает сигнал
-
Летс 2 сузуки проблемы с подачей топлива
-
Загорелся датчик давления в шинах лексус
-
Ошибка р1774 сузуки гранд витара
- Замена стекла ниссан навара
Инструкция, как проверить
Теперь подробнее расскажем о том, как проверить автомобильный генератор в домашних условиях. Снимая узел, будьте осторожны, чтобы не повредить его составляющие элементы. Диагностика генераторного узла автомобиля своими руками может производиться после демонтажа устройства, эту процедуру мы описывать не будем, поскольку она индивидуальна.
Устройство и обозначение кнопок мультиметра
Регулятор напряжения
Предназначение регулятора заключается в стабилизации вырабатываемого напряжения перед его передачей на электроцепь авто. Диагностика регулятора производится при недостаточном заряде либо перезаряде АКБ.
Перед тем, как проверить эту часть, машину следует прогреть до рабочей температуры:
Щетки и контактные кольца
Диагностика генератора автомобиля также включает в себя проверку состояния щеток. В этом случае щетки необходимо визуально осмотреть и произвести замер остатка. Как правило, щетки изнашиваются в результате перекоса вала ротора либо по причине естественного износа. Высота щеток должна быть не меньше 4.5 мм, а диаметр колец должен составлять минимум 12.8 мм
Помимо этого, следует обратить внимание на наличие выработки (автор видео — Вячеслав Ляхов)
Генератор и система энергоснабжения
Принципиальная схема энергоснабжения
Общая схема энергоснабжения
- Аккумуляторная батарея
- Замок зажигания
- Щиток приборов
- Лампа индикации зарядки
- Регулятор напряжения
- Генератор переменного тока
Размещение основных узлов на транспортном средстве
1. Генератор переменного тока 2. Лампа индикации зарядки А – блок цилиндров двигателя (левая сторона) В – приборный щиток
Принципиальная схема системы регулирования напряжения
- Датчик тока аккумуляторной батареи
- Аккумуляторная батарея
- Генератор переменного тока
- Регулятор напряжения
- Блок плавких предохранителей и реле управления
- Электронный блок управления
Устройство генератора переменного тока
Общее устройство генератора переменного тока
- Крепежный болт генератора переменного тока
- Крепежный болт крепежного кронштейна
- Генератор переменного тока в сборе
- Крепежная гайка болта генератора
- Крепежная гайка токоведущего провода генератора переменного тока
- Крепежный болт крепежного кронштейна
- Крепежный кронштейн генератора переменного тока
Устройство генератора переменного тока
- Задний подшипник
- Ротор генератора переменного тока в сборе
- Крепежная крышка переднего подшипника
- Передний подшипник
- Передняя крышка генератора переменного тока
- Стяжной болт
- Приводной шкив
- Крепежная гайка приводного шкива
- Статор генератора переменного тока в сборе
- Щеточный узел в сборе
- Диодный мост
- Задняя крышка генератора переменного тока
- Контактный соединитель
- Крепежная гайка токоведущего провода генератора переменного тока
Снятие и установка генератора переменного тока
Снятие генератора переменного тока
1. Снять отрицательную клемму от аккумуляторной батареи.
2. Снять защитный кожух двигателя.
3. Снять переднее правое управляемое колесо.
4. Снять правый подкрылок и брызговик.
5. Снять воздуховоды и воздушный фильтр в сборе.
6. Снять ремень привода вспомогательных агрегатов.
7. Снять компрессор системы кондиционирования воздуха.
9. Разъединить соединительный разъем жгута электропроводки датчика давления масла.

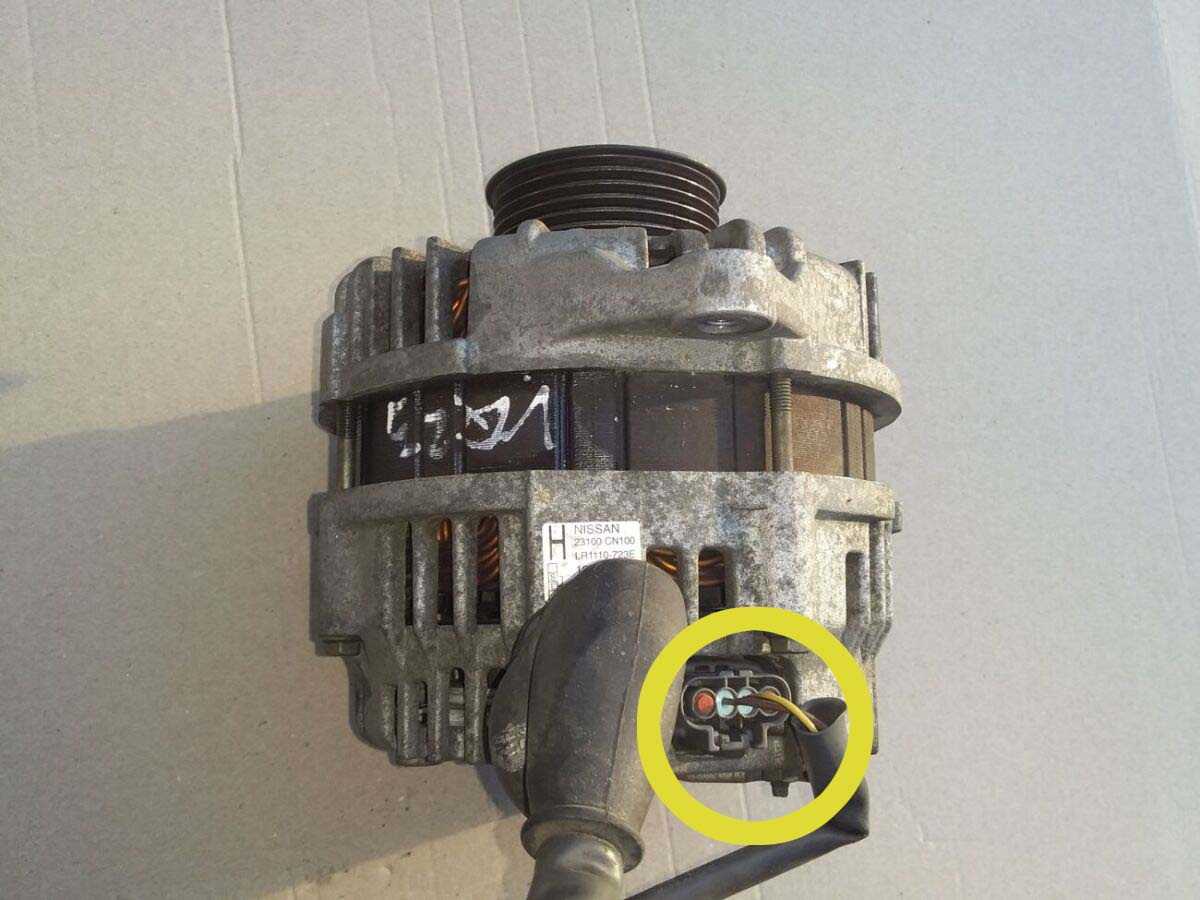

10. Разъединить соединительный разъем жгута электропроводки генератора переменного тока.
11. Используя специализированный инструмент открутить крепежные гайки и болты генератора переменного тока.
12. Извлечь генератор переменного тока из моторного отсека транспортного средства.
Установка генератора переменного тока
Установку генератора переменного тока на транспортно средство производить в последовательности обратной снятию.
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
Для жителей Украины в гривнах, а для всех остальных стран — доллары.
После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Процесс замены приводного ремня на Nissan Murano
В том случае, если в результате анализа состояния приводного элемента был выявлен факт его износа, единственным выходом из ситуации является его замена. Процесс замены ремня генератора на Nissan Murano подразумевает выполнение следующих действий:
- Устанавливаем автомобиль на ровную поверхность и обязательно включаем стояночный тормоз.
- Ослабляем зажимные гайки, расположенные на переднем колесе со стороны пассажирского места, и устанавливаем машину на домкрат.

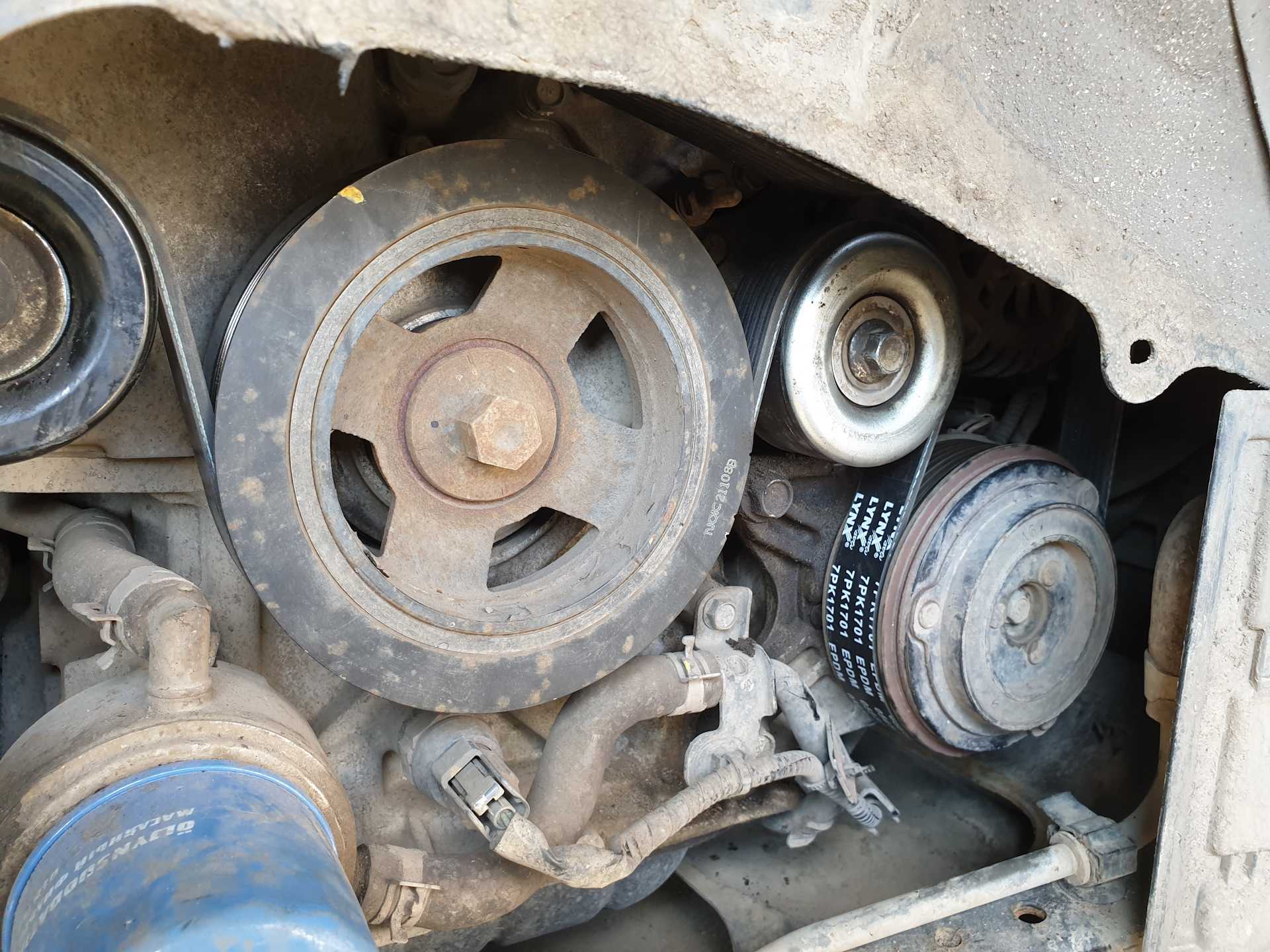

- После отвинчивания и снятия всех гаек снимаем колесо. После этого находим и снимаем брызговик – таким образом, получаем доступ к приводному ремню.
- Ослабляем натяжной ролик, фиксируем его с использованием подходящего инструмента и снимаем ремень генератора.
- После этого по очереди снимаем все другие ролики.
- Натягиваем ремень между роликами и устанавливаем всю конструкцию на место.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Подготовка и инструменты для замены генератора
Перед началом замены генератора на Nissan Murano Z51 необходимо тщательно подготовиться и обеспечить наличие всех необходимых инструментов.
Вот некоторые рекомендации, которые помогут вам справиться с этой задачей:
1. Подготовьте рабочее пространство:
Убедитесь, что у вас есть достаточное место для проведения работ, где вы сможете свободно перемещаться вокруг автомобиля. Уберите все необходимые инструменты и принадлежности в непосредственной близости.
2. Получите подходящие инструменты:
Для замены генератора вам понадобятся следующие инструменты:
- Набор ключей и гаечных ключей;
- Гидравлический домкрат или домкрат с подставками;
- Набор отверток;
- Мультиметр для проверки электрической цепи;
- Набор плоских и крестовых отверток;
- Разъемные ключи;
- Набор рундуков;
- Набор шестигранных ключей;
- Изолента и набор проводов для временного соединения;
- Гидравлические клещи.
3. Приобретите новый генератор:
Перед началом работы убедитесь, что у вас есть новый генератор, который подходит для вашей модели Nissan Murano Z51. Приобретите его у доверенного поставщика или автозапчастей, чтобы быть уверенным в его качестве и совместимости.
4. Подготовьте автомобиль:
Перед заменой генератора убедитесь, что автомобиль выключен, а ключ извлечен из зажигания. Отсоедините отрицательный провод соединения батареи, чтобы избежать возможного поражения электрическим током.
5. Ознакомьтесь с руководством по эксплуатации:
Перед началом работы прочтите руководство по эксплуатации или ремонту вашего автомобиля. Это поможет вам понять последовательность действий и специфические особенности вашей модели Nissan Murano Z51.
Помните, что замена генератора может быть сложной задачей, поэтому, если у вас нет опыта в автомобильном ремонте или вы не уверены в своих навыках, лучше обратиться к специалистам. Неправильная установка генератора может привести к серьезным повреждениям автомобиля и опасности при его эксплуатации.
Снятие ремня привода генератора
Для того чтобы снять генератор на автомобиле Ниссан Мурано Z51, необходимо снять ремень привода генератора. Это довольно простая процедура, которую можно выполнить самостоятельно.
- Откройте капот автомобиля и найдите генератор.
- Заметьте положение ремня привода генератора.
- Возьмите ключ для отвертки и найдите ролик натяжителя ремня.
- Вставьте ключ в отверстие ролика натяжителя и поверните его против часовой стрелки, чтобы освободить натяжение ремня.
- Снимите ремень привода с роликов генератора и других элементов, если они есть.
Важно: При снятии ремня привода генератора обращайте внимание на то, как он проходит через ролики и элементы. Запомните или сделайте фотографию этой схемы, чтобы верно установить ремень в дальнейшем
После того, как ремень привода генератора снят, вы можете переходить к снятию самого генератора. Эту процедуру можно найти в другом разделе нашей статьи.
Описание для мурано Z50
Блок в салоне
Находится в панели приборов с левой стороны.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Фотография
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
Схема
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,0,0 —>
Назначение
p, blockquote 10,0,1,0,0 —>
- 10A — Запасной
- —
- 10A — Интеллектуальный ключ
- 10A — Панель приборов
- 15A — Лампы стоп сигналов
- 10A — Электрооборудование
- 10A — Свет салона
- 15A — Задняя розетка
- —
- 15А — Лямба зонд (датчик кислорода)
- 10A — Панель приборов
- 10А — Подушки безопастности
- 10А — Электронные кампаненты
- 15A — Запасной
- 10A — Вентилятор
- 10A — Вентилятор
- 10A — Стартер
- 10A — Подогрев зеркал
- —
- 15А — Передняя розетка
- 10A — Электропривод зеркал
- 15A — Прикуриватель
- —
- —
- —
- 10А — Система управления двигателем
Сбоку могут находится реле вентилятора отопителя и реле вспомогательных цепей зажигания.
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
Под капотом блоки могут располагаться в 3 местах.
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
Блок предохранителей и реле
Расположен на правом ланжероне, повернутым на бок.
p, blockquote 16,0,0,0,0 —>
Фотография
p, blockquote 17,0,0,0,0 —>
p, blockquote 18,0,0,0,0 —>
Схема
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,1,0,0,0 —>
Описание
p, blockquote 21,0,0,0,0 —>
| 1 | Реле системы управления двигателем |
| 2 | Реле дальнего света фар |
| 3 | Реле ближнего света фар |
| 4 | Реле стартера |
| 5 | Реле основных цепей зажигания |
| 6 | |
| 7 | |
| 8 | |
| 9 | Реле блока управления дроссельной заслонкой |
| 10 | Реле топливного насоса |
| 11 | Реле противотуманных фар |
| F1 | (10А) |
| F2 | (10А) Правая фара |
| F3 | (30А) Очиститель/ омыватель лобового стекла |
| F4 | (10А) Левая фара |
| F5 | (20А) Обогреватель заднего стекла |
| F6 | (15А) Правая фара |
| F7 | (15 А) |
| F8 | (15А) |
| F9 | (10А) Кондиционер |
| F10 | (20А) Обогреватель заднего стекла |
| F11 | (15А) Топливный насос |
| F12 | (10А) |
| F13 | (10А) Управление трансмиссией |
| F14 | (10А) |
| F15 | — |
| F16 | (15А) Левая фара |
| F17 | (15А) Система управления двигателем |
| F18 | (15А) Противотуманные фары |
| F19 | — |

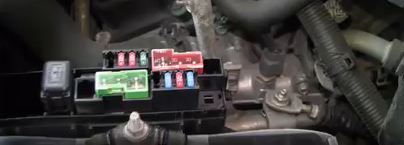

Блок предохранителей возле аккумулятора
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
Фотография
p, blockquote 24,0,0,0,0 —>
p, blockquote 25,0,0,0,0 —>
Схема
p, blockquote 26,0,0,0,0 —>
p, blockquote 27,0,0,0,0 —>

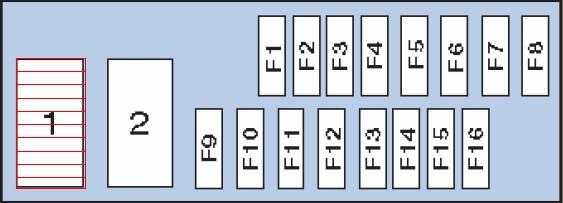

Расшифровка
p, blockquote 28,0,0,0,0 —>
| 1 | Реле омывателя фар |
| 2 | Реле звукового сигнала |
| F1 | — |
| F2 | (10А) Звуковой сигнал |
| F3 | (10А) Генератор |
| F4 | (30А) Разъем электрооборудования прицепа |
| F5 | (50А) |
| F6 | — |
| F7 | (30A) Система ABS/ESP |
| F8 | (40А) Омыватели фар |
| F9 | (50A) Система ABS/ESP |
| F10 | (40А) Электродвигатель вентилятора системы охлаждения |
| F11 | (40А) Электродвигатель вентилятора системы охлаждения |
| F12 | (40А) Цепи замка зажигания |
| F13 | (10А) Привод открывания задней двери |
| F14 | (15А) Подогреватель сидений |
| F15 | (10А) Система управления 4WD |
| F16 | (15 А) |
Предохранители высокой мощности
На плюсовой схеме аккумуляторной батареи могут находится плавкие предохранители высокой мощности.
p, blockquote 29,0,0,0,0 —>
