Какие предохранители отвечают за запуск двигателя: основные особенности и рекомендации

Электрические проблемы с запуском двигателя.

— Проверьте предохранители: Немного моделей современных машин имеют в своей системе предохранитель, который непосредственно связан с запуском двигателя. Но все-таки, прежде чем исследовать другие компоненты и агрегаты автомобиля Вам необходимо изначально проверить сами предохранители на работоспособность.

— Коррозия клемм аккумулятора и проводов: Со временем соединения аккумуляторной батареи могут загрязниться или быть подвержены коррозией. Грязь или коррозия разрывает то надежное соединение клемм с аккумулятором. В результате такой плохой проводимости электрического тока автомобиль может просто не завестись. Попробуйте друзья очистить клеммы аккумулятора и сами разъемы высоковольтных проводов, а далее попытайтесь заново завести машину.

— Разряженный аккумулятор: Самой распространенной причиной почему автомобиль не заводится является как-раз разряженный аккумулятор. Если у Вас есть специальный тестер для проверки зарядки аккумуляторной батареи, то обязательно проверьте его на емкость зарядки. Если же у Вас нет этого специального прибора для замера зарядки аккумулятора, то можно определить разрядку батареи при помощи или с помощью косвенных признаков.

Так например, если с первого запуска двигателя Вы слышите, что стартер в машине крутиться очень медленно, то наверняка причиной отказа запуска двигателя будет разряженный аккумулятор. Для того, чтобы в таком случае завести автомобиль Вам понадобится просто зарядить аккумулятор с помощью специального зарядного устройства. Помните пожалуйста, что если срок службы аккумуляторной батареи истек, то зарядка батареи даже с помощью самого зарядного устройства Вам не поможет, так как специальные пластины батареи в данном случае просто не держат зарядку. В этом случае Вам по-любому придется приобретать в машину новую батарею (аккумулятор).

— Неисправность выключателя зажигания: Если аккумулятор, высоковольтные провода в вашей машине впорядке, но Вы по-прежнему не можете завести автомобиль, то вполне вероятно, что причиной отказа может быть неисправный выключатель зажигания. Для того, чтобы проверить исправность этого компонента машины, вставьте пожалуйста ключ в замок зажигания и поверните его, но не до конца (включение приборной панели). Если повернув ключ в первое или второе положение (в зависимости от марки и модели автотранспортного средства) на приборной панели не загоряться красные сигнальные значки приборов, то скорее всего выключатель зажигания в машине вышел из строя.

Видео:Дополнительное реле сигнализации-причина неисправности автоСкачать

Если же приборные красные значки загорелись, то поверните ключ в положение запуска двигателя. В этом положение красные сигнальные значки должны погаснуть (в большинстве моделей автомобилей). Еще один способ проверить работоспособность выключателя зажигания. Включите ближний свет фар и попытайтесь запустить двигатель. Если фары в этот момент станут светить очень тускло или полностью погаснут, то выключатель зажигания на Вашем автотранспортном средстве находится в рабочем состоянии. В противном случае коммутатор на машине необходимо просто заменить.

— Неисправность стартера: Коррозия может повредить не только саму аккумуляторную батарею, она может повлиять и на любой электрический компонент автомобиля. Например, под воздействием атмосферных явлений в машине может выйти из строя даже стартер. Для того, чтобы проверить работоспособность стартера Вам необходим помощник. Для этой проверки нужен обычный тестер, который замеряет электрический ток. Подключите ваш тестер к проводу, который питает стартер. Попросите помощника повернуть ключ зажигания, чтобы запустить двигатель. Если в момент запуска мотора тестер покажет, что электрический ток на стартер поступает, но он по-прежнему не вращается, то необходимо заменить неисправный стартер на новый.

Внимание. Подключив электрический тестер к проводу стартера, будьте очень осторожны, так как ваши руки находятся рядом с движущимися частями двигателя, которые могут конкретно причинить Вам травму

Если стартер в машине крутиться, то причина отказа запуска двигателя в другом. Для того, чтобы все-же найти неисправность Вам необходимо проверить другие части и компоненты автомашины.

Еще одной причиной почему не запускается силовой агрегат может быть простое отсутствие искры зажигания. Но не спишите друзья сразу бросаться проверять свечи зажигания. Для начала Вам необходимо проверить саму катушку зажигания, а сами свечи проверите в последнюю очередь, после окончательной диагностики других компонентов и частей автомобиля, которые и могли стать конкретной причиной проблемы с зажиганием.

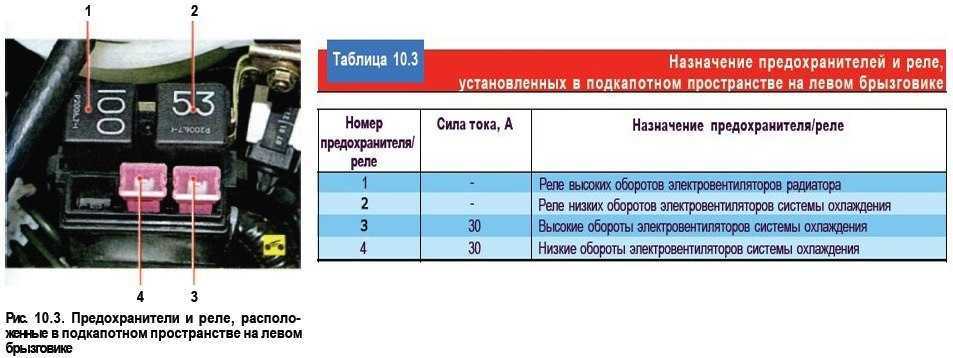

Выбор предохранителей для безопасного запуска двигателя

В автомобиле существует несколько типов предохранителей, которые отвечают за разные системы и устройства, включая систему запуска двигателя. Безопасный запуск двигателя зависит от правильной работы следующих предохранителей:

Тип предохранителя	Функции и особенности
Главный предохранитель	Этот предохранитель отвечает за защиту целой группы электрических компонентов автомобиля. Он обычно располагается на главной панели предохранителей и может быть перегоревшим, что приводит к полной потере питания.
Предохранители системы зажигания	Эти предохранители защищают систему зажигания автомобиля, включая компоненты, отвечающие за подачу тока на катушку зажигания и свечи зажигания. Если предохранитель этой системы перегорает, двигатель не сможет запуститься.
Предохранитель стартера	Этот предохранитель защищает стартер автомобиля, отвечающий за запуск двигателя. Если предохранитель стартера перегорает, стартер не сможет подать необходимый ток на двигатель, и запуск автомобиля будет невозможен.
Предохранители аккумулятора	Эти предохранители отвечают за защиту аккумулятора и систем зарядки автомобиля. Если предохранитель аккумулятора перегорает, это может привести к потере заряда аккумулятора и невозможности запуска двигателя.
Предохранитель топливного насоса	Этот предохранитель обеспечивает защиту топливного насоса, ответственного за подачу топлива в двигатель. Если предохранитель топливного насоса перегорает, двигатель не сможет получить необходимое количество топлива и не запустится.
Предохранитель системы впрыска топлива	Этот предохранитель защищает систему впрыска топлива, которая отвечает за подачу топлива в цилиндры двигателя. Если предохранитель системы впрыска топлива перегорает, двигатель не сможет получить необходимое количество топлива и не запустится.

Правильный выбор предохранителей для безопасного запуска двигателя является важным аспектом технического обслуживания автомобиля. Регулярная проверка и замена перегоревших предохранителей помогут обеспечить надежность работы двигателя и предотвратить возможные поломки.

Схема реле и предохранителей ВАЗ 2110

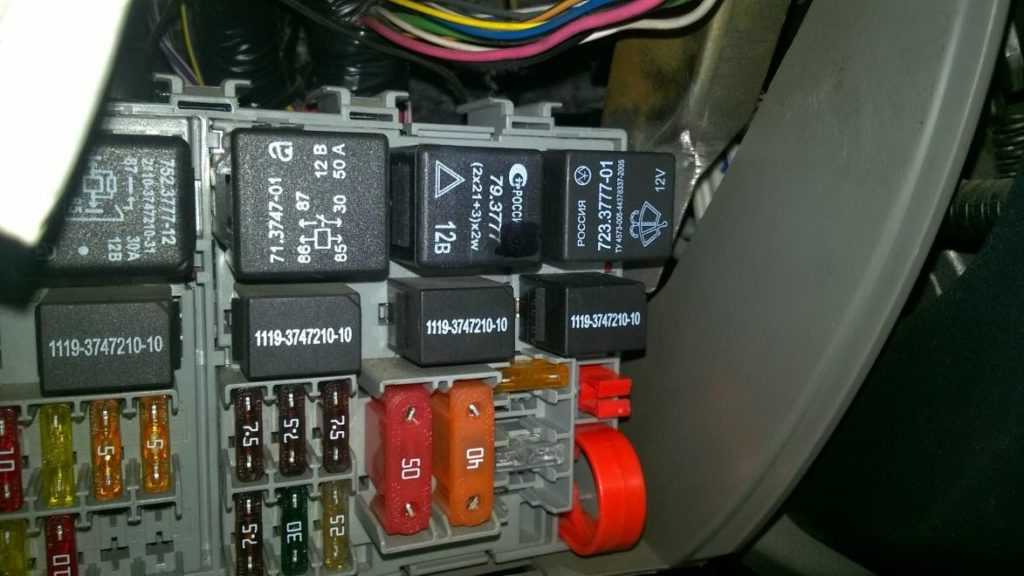

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ реле	Назначение
К1	Исправность ламп
К2	Очиститель переднего стекла
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Ближний свет
К5	Включение дальних фар
К6	Дополнительное реле стартера
К7	Обогрев заднего стекла
К8	Задний противотуманный свет

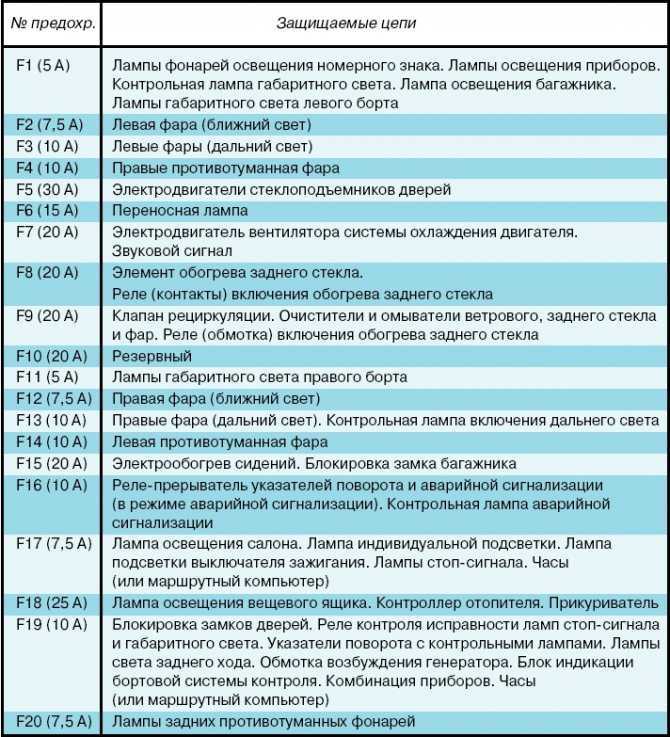

№ предохранителя	Сила тока (ампер)	Описание предохранителей
F1	5	Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F2	7,5	Ближняя левая фара
F3	10	Дальняя левая фара
F4	10	Правый противотуманный свет
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа или розетка
F7	20	Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F8	20	Обогрев заднего стекла. Включение обогрева заднего стекла
F9	20	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F10	20	Резерв
F11	5	Правый габаритный свет
F12	7,5	Правый ближний свет
F13	10	Правый дальний свет. Контрольная лампа включения дальнего света
F14	10	Левый противотуманный свет
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F18	25	Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F20	7,5	Задний противотуманный свет

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

Реле электромотора вентилятора;
Реле зажигания;
Реле электромотора насоса подачи топлива;
Предохранитель ЭБУ мотора и модуля зажигания;
Предохранитель электронных элементов системы подачи топлива;
Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

Б — белый;
Ч — черный;
Ж — желтый;
О — оранжевый;
Г — голубой;
Р — розовый;
З — зеленый;
С — серый;
К — коричневый;
П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Основные функции и принцип работы

Предохранители, отвечающие за запуск двигателя, имеют ключевую роль в электрической системе автомобиля. Они защищают от короткого замыкания и перегрузки, а также поддерживают стабильность и безопасность работы двигателя. Принцип работы предохранителей основан на их способности прерывать электрический ток при возникновении неисправности или перегрузки в цепи.

В случае превышения тока или короткого замыкания, предохранитель срабатывает, перерывая электрическую цепь и прекращая поток тока. Это позволяет избежать повреждения или перегрева проводки, электрооборудования и даже самого двигателя. После срабатывания предохранитель нужно заменить на новый, так как он теряет свою работоспособность.

Одной из особенностей предохранителей отвечающих за запуск двигателя является их ориентация на конкретные параметры, такие как ток, напряжение и тип автомобильного двигателя. Это связано с тем, что неправильно подобранный предохранитель может либо срабатывать при нормальной работе двигателя, либо не сработать в случае повреждения электрической цепи.

Важно знать, что предохранители для запуска двигателя обычно расположены в блоке предохранителей двигателя, который находится в моторном отсеке автомобиля. Они часто имеют больший ампераж по сравнению с другими предохранителями в автомобильной электрической системе, что обусловлено высоким потреблением тока при запуске двигателя

Тип предохранителя	Особенности
Стеклоструйный предохранитель	Используется во многих автомобилях, имеет стеклянный корпус и проволочное соединение
Мини-предохранитель	Более компактный, чем стеклоструйный предохранитель, имеет пластиковый корпус
Предохранитель кассетного типа	Имеет съемный блок, что упрощает замену предохранителя

Для замены предохранителя следует использовать новые предохранители с аналогичными параметрами и характеристиками. Также необходимо учитывать рекомендации производителя автомобиля и руководство по эксплуатации для правильного выбора и установки предохранителя.

Расшифровка дополнительного блока предохранителей и реле

Для включения основных систем любого автомобиля производитель предусмотрел установку вспомогательных предохранителей. Как правило, они располагаются в районе центральной консоли. Каждый вспомогательный модуль состоит из нескольких важных электрических реле и предохранителей.

В данном конкретном случае ящик расположен слева от бардачка, за боковой обшивкой центральной консоли. Для быстрого доступа к ящику необходимо отодвинуть часть пластиковой защиты. Защита крепится на поперечные болты, поэтому нужно подготовить подходящую отвертку.

Таблица 3. Пояснения к дополнительному блоку предохранителей и реле

№	Поток, а	Назначение (предохранители)
а	пятнадцать	Главное распределительное реле
два	пятнадцать	Мощность контроллера
3	пятнадцать	Насос топливной системы
№	Назначение (реле)
К4	Топливный насос
К5	Вентилятор
К6	Реле управления основными системами

Есть и другие варианты расшифровки.

Предохранитель:

f3 — ЭБУ (электронный блок управления).

Реле, контролирующие подачу питания, присутствуют в конструкции многих транспортных средств

Они предназначены для выполнения очень важной функции: включения и выключения важных электрических и механических систем автомобиля. Говоря простым языком, это устройство для подачи тока на необходимый элемент

Запуск двигателя: роль предохранителя в механизмах вашей машины

Предохранитель, ответственный за запуск двигателя, находится на панели предохранителей в салоне вашей машины. Это маленькое устройство, которое предназначено для защиты электрических компонентов автомобиля от коротких замыканий и перегрузок.

Когда вы вставляете ключ в замок зажигания и поворачиваете его, запускается цепь электрического тока

Этот ток передается через предохранитель, который служит важной защитной функцией, предотвращая возникновение повреждений и поломок в электрической системе

Если при запуске двигателя возникают перегрузки или короткие замыкания, предохранитель автоматически обрывает цепь электрического тока, что предотвращает повреждение компонентов системы. Это защитное устройство срабатывает и предотвращает передачу тока, когда происходит неисправность в электрической цепи.

К примеру, если у вас есть проблема с батареей или стартером, предохранитель может сработать и предотвратить запуск двигателя. Это гарантирует безопасность и предотвращает большие поломки, которые могли бы возникнуть из-за повреждения электрической системы.

Роль предохранителя	Преимущества
Защита от перегрузки	Предохранитель обеспечивает обрыв цепи и предотвращает повреждение компонентов при перегрузке электрической системы.
Защита от короткого замыкания	При коротком замыкании предохранитель срабатывает и останавливает передачу тока, предотвращая повреждение компонентов.
Защита двигателя	Срабатывание предохранителя в случае неисправности гарантирует безопасность и предотвращает большие повреждения, которые могут возникнуть в электрической системе.

Проверка предохранителей на работоспособность должна быть регулярной частью технического обслуживания вашего автомобиля. При обнаружении поврежденного предохранителя, он должен быть заменен немедленно, чтобы гарантировать правильное функционирование электрической системы и безопасность вашего автомобиля.

Роль предохранителя в запуске двигателя и защите электрической системы не может быть недооценена. Регулярная проверка и замена поврежденных предохранителей помогут поддерживать ваш автомобиль в хорошем состоянии и предотвратят возможные проблемы в работе двигателя.

Как подобрать и заменить реле на Калине

Реле в машине используется для дистанционного управления потребителями, требующих больших токов.

К примеру, чтобы активировать стартер – контактов замка зажигания и его проводки будет недостаточно. Поэтому замок служит лишь средством управления, а реле замыкает силовые контакты и цепь втягивающего реле.

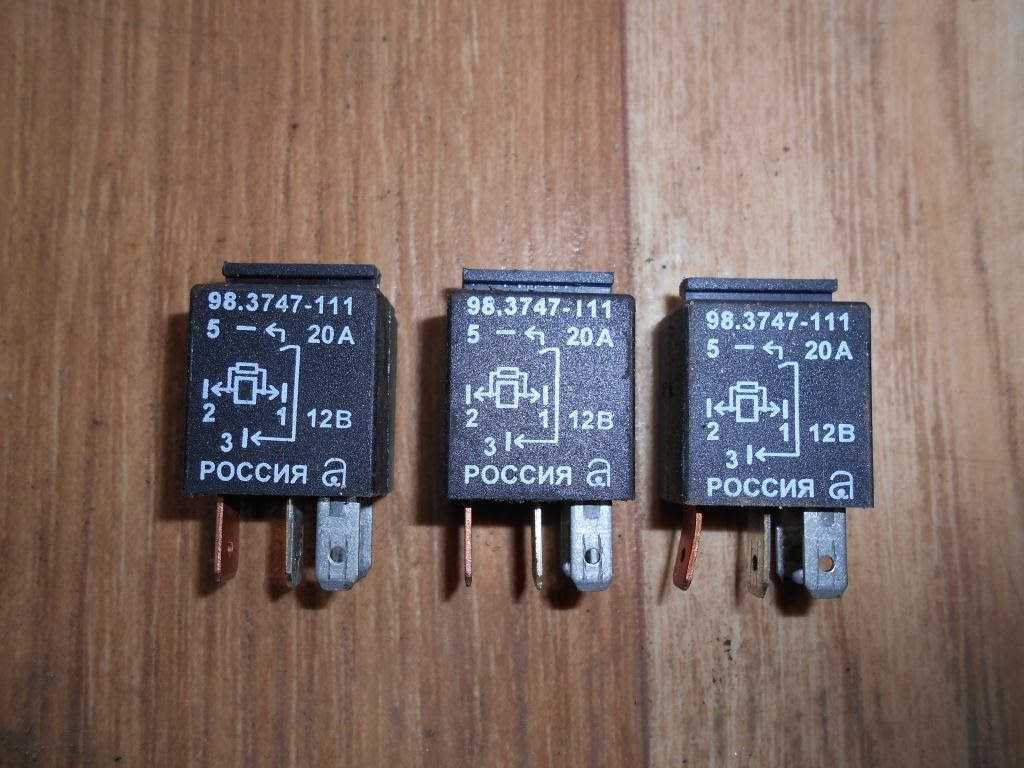

В автомобилях обоих поколений применяются самые обычные 4-х и 5-ти контактные реле. Однако используется здесь два вида размеров, при подборе следует это учитывать. Лучше посмотреть характеристики реле на корпусе и купить точно такое же или показать нужное реле продавцу автозапчастей. Автомобильные реле могут различаться по силе тока, количеству и расположению контактов.

Для замены неисправных реле и предохранителей на Ладе Калине используется специальный инструмент «щипцы», которые установлены в правом нижнем углу. Те, что побольше – для реле, а те, что поменьше – для предохранителей.

Разбираемся в автомобильных предохранителях

Автомобильные предохранители – это маленькие устройства, предназначенные для защиты от перегрузок и короткого замыкания в электрической системе автомобиля. Они играют важную роль в обеспечении безопасной и надежной работы автомобиля.

Наиболее распространенные типы предохранителей в автомобилях – это предохранители с током номинала от 5 до 30 ампер, которые обычно устанавливаются в отдельных блоках (предохранительных ящиках) в различных частях автомобиля.

Основная функция предохранителей – предотвращение перегрузок в электрической системе автомобиля. При слишком большом токе предохранитель срабатывает и перерывает электрическую цепь, чтобы предотвратить повреждение проводов, компонентов и электроники. В результате срабатывания предохранителя могут перестать работать определенные функции автомобиля, но это лучше, чем возможное повреждение более дорогой аппаратуры.

Устанавливая новые предохранители, важно убедиться, что их ток номинала соответствует току, указанному в инструкции автомобиля или на схеме предохранителей. Не рекомендуется использование предохранителей с большим током или медленного самозагорания, так как это может привести к перегрузке и повреждению проводки

Чтобы отследить и заменять предохранители при необходимости, полезно знать их расположение в автомобиле. Схема предохранителей часто представлена в руководстве пользователя или на внутренней стороне крышки блока предохранителей. Существует несколько типов предохранителей, таких как лампочки или полупроводники, и они имеют разные формы и цвета. Обычно предохранители с меньшим током имеют прозрачную или прозрачную пластиковую крышку, что позволяет легко определить, сработал ли предохранитель.

Необходимо помнить, что предохранители – это лишь один из аспектов автомобильной электрики, который требует постоянного внимания и тщательного обслуживания. Регулярная проверка и замена предохранителей, а также устранение причины их перегорания, поможет поддерживать надежную работу электрической системы и избегать потенциальных проблем.

Блок системы управления двигателем

Данный блок расположен в центральной консоли.

Предохранители отвечающие за работу двигателя, находятся сверху под защитной крышкой.

Фото — схема

Обозначение

p, blockquote 17,0,0,0,0 —>

Диагностический разъем
15А — Цепи главного реле (обмотка реле включения электровентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания)
15А — Топливный насос, предохранитель бензонасоса калины.
15А — Цепи постоянного питания контроллера (ЭБУ)

Реле находятся в правой нижней части консоли, там же крепятся предохранители электровентилятора системы охлаждения.

По данному материалу мы так же подготовили видео материал у себя на канале. Заходите и подписывайтесь.

p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>

А если остались вопросы, пишите их в комментарии.

Источник

Предохранители и реле системы управления двигателем — замена

Цепи системы управления двигателем защищены тремя плавкими предохранителями, расположенными под крышкой в облицовке туннеля пола. Реле системы собраны в блок и установлены под центральной консолью. В блок дополнительно встроен предохранитель электровентилятора системы охлаждения двигателем.

Замена основных предохранителей

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму проводов от отрицательного вывода аккумуляторной батареи.

2. Поддев отверткой, открываем и снимаем крышку с центральной консоли.

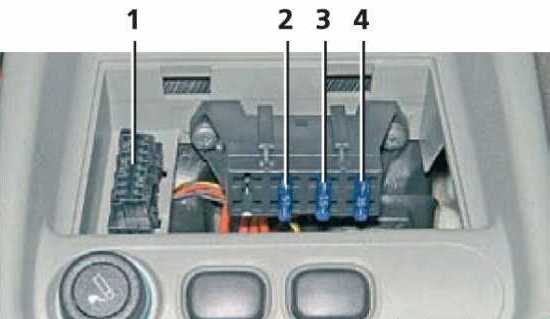

Расположение предохранителей и колодки диагностического разъема системы управления двигателем в накладке туннеля пола

3. В монтажном блоке предохранителей и реле имеется пинцет для извлечения предохранителей из гнезда. Неисправный предохранитель определяем по перегоревшей нити.

4. Устанавливаем предохранитель на место, подключаем аккумуляторную батарею и убеждаемся в исправной работе двигателя . По окончании проверки устанавливаем крышку на место.

Рекомендация

Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра.

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные.

Предохранители системы унравления двигателем

Позиция на фото

Сила тока, А

Защищаемые цепи

Цепи главного реле (обмотка реле включения электровентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания)

Электронный блок управления (цепи постоянного питания)

Замена реле и дополнительного предохранителя

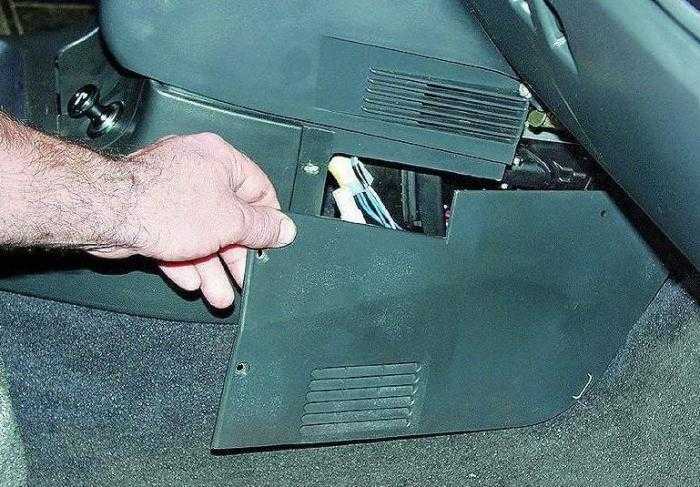

2. Снимаем правую накладку консоли панели приборов.

3. Торцовым ключом отворачиваем гайку крепления блока реле.

4. Извлекаем блок реле из-под консоли панели приборов.

5. Отводим блок в сторону на длину жгута проводов.

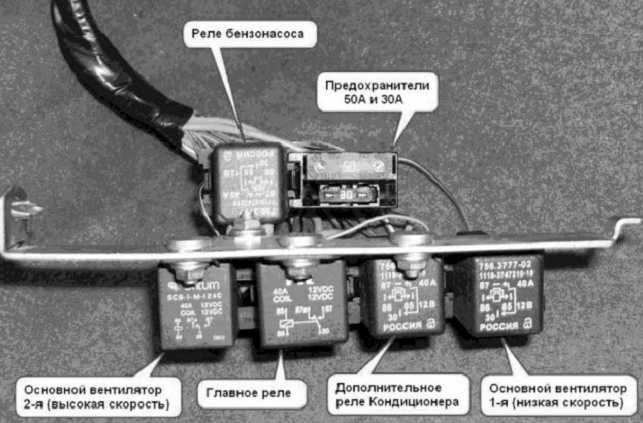

Блок реле системы управления двигателем и дополнительный предохранитель: 1 — реле включения топливного насоса; 2 — предохранитель электровентилятора системы охлаждения (50А); 3 — реле включения электровентилятора системы охлаждения (низкая скорость); 4 — главное реле; 5 — реле электровентилятора системы охлаждения (высокая скорость)

6. Извлекаем предохранитель электровентилятора системы охлаждения двигателя. Проверяем предохранитель и заменяем неисправный.

7. Аналогично заменяем реле системы управления двигателем.

8. Устанавливаем блок реле под центральную консоль и крепим ее гайкой.

9. Подключаем аккумуляторную батарею и убеждаемся в исправной работе системы управления двигателем.

10. По окончании проверки устанавливаем правую накладку консоли панели приборов.
