Генератор «газели»: схема, недостатки и неисправности

Технические характеристики и принцип работы генераторной установки

Автомобили Газель 402 и 406 оснащаются генераторными установками, представляющими собой синхронный трехфазный электродвигатель с электромагнитным возбуждением. Назначение этого устройства заключается в преобразовании вращательного движения в электроэнергию, которая впоследствии питает аккумулятор и все электрооборудование авто. Газели Бизнес или Cummins оборудуются генераторными установками моделей 2502.3771 либо 9422.3701, параметр их мощности составляет в районе 1000 Вт.

Вкратце о технических характеристиках устройства:

• в агрегате реализовано правое направление вращения вала;
• уровень напряжения, выдаваемого устройством, составляет 14 вольт;
• значение максимального тока составляет 72 ампера;
• возбуждение агрегата при температуре воздуха 25 градусов составляет 1400 оборотов в минуту;
• при частоте вращения 1800 оборотов в минуту генераторный узел сможет отдавать не более 40 ампер тока, при 5000 — около 70 ампер;
• значение сопротивления в обмотке возбуждения при температуре воздуха 35 градусов составляет около 2.3-2.7 Ом;
• в устройстве используются щетки марки М1;
• число вспомогательны диодных элементов составляет 3, а силовых ограничителей для них — 6.

Что касается принципа действия, то он основан на электромагнитной индукции. В частности, когда магнитный поток проходит через установленную внутри медную катушку, на ее выводах появляется напряжение. Значения напряжения пропорционально скорости, с которой данный поток меняется. Затем необходимо, чтобы этот поток прошел через катушку, это позволит ему преобразоваться.

В качестве источника переменного поля используется роторное устройство, которое состоит из вала, контактных колец, а также полюсной системы. Не менее важным компонентом является и статор, который используется для формирования переменного тока. Последний конструктивно состоит из обмотки, а также сердечника.

Снятие и установка генератора

Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

Снимите ремень привода навесных агрегатов.

Нанесите метки на все провода генератора и отсоедините их.

Снимите генератор.

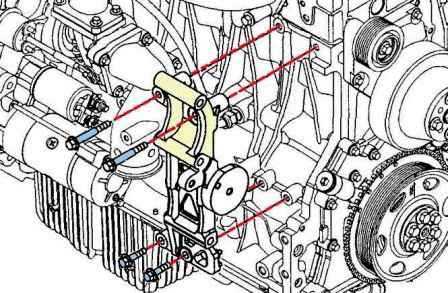

Генератор с рычажным креплением:

Отверните болт кронштейна генератора. Момент затяжки 40 Нм

Отверните болт крепления и снимите опорный кронштейн генератора и сам генератор. Момент затяжки 24 Нм

Отверните болты крепления и снимите генератор.

Момент затяжки:

• — М10 — 36 Нм;
• — М12 — 64 Нм

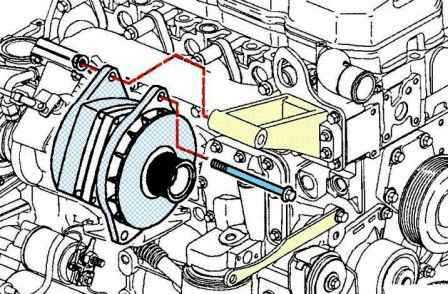

Генератор с шарнирным креплением:

Отверните болт кронштейна генератора. Момент затяжки 24 Нм

Отверните болт крепления генератора и снимите генератор. Момент затяжки 40 Нм

Отверните болты крепления кронштейна генератора и снимите кронштейн генератора. Момент затяжки 45 Нм

Установка производится в порядке, обратном снятию.

Возможные неисправности

При неисправности генератора «Газели» нарушается работа всех электронных приборов, а аккумуляторная батарея не подзаряжается. О поломке данной детали водителя информирует специальный указатель на приборной панели. При такой неисправности запуск двигателя и движение автомобиля все же возможны, но до тех пор, пока аккумуляторная батарея полностью не разрядится. Нормальным образом передвигаться на таком автомобиле невозможно.

К основным неисправностям генератора можно отнести следующие: нарушение целостности проводов зарядной цепи, выход из строя подшипников, повреждение диодного моста, замыкание витковой обмотки статора, поломку регулятора напряжения, износ токосъемных колец, чрезмерный износ щеток.

Генератор «Газели», как и любой механизм автомобиля, может иметь как механические повреждения, так и электрические. Поэтому и способ устранения поломки, и виды операций имеют различный характер.

К механическим повреждениям можно отнести износ и повреждение подшипников качения, пружин, нарушение целостности корпуса, шкива и ремня привода.

К неисправностям, которые называются электрическим, можно причислить обрыв обмотки статора, трещины и износ щеток, поломку реле-регулятора, подплавление изоляционного покрытия витков, межвитковые замыкания.

При любом из этих видов поломок генератор автомобиля не в полной мере выполняет свои функции или же полностью выходит из строя, что сказывается на работе всех электронных приборов и двигателя в целом.

Советы по уходу за проводами для генератора Газель

Провода являются важной частью электрической системы генератора Газель. Они отвечают за передачу электрического тока от генератора к электрическим приборам, а также обратную передачу заземления

Чтобы гарантировать эффективную работу генератора и безопасность его использования, необходимо регулярно проверять и ухаживать за проводами.

Вот несколько советов по уходу за проводами генератора Газель:

Регулярная визуальная проверка: Проведите осмотр проводов, ища повреждения, изоляцию, трещины или потертости. Если обнаружены повреждения, замените провода немедленно.

Правильное подключение: Проверьте, что провода правильно подключены и закреплены

Обратите внимание на правильность подключения провода заземления.

Чистота и сухость проводов: Следите за тем, чтобы провода были чистыми и сухими. Регулярно удаляйте грязь, пыль и масло с поверхности проводов

Также следите за тем, чтобы провода не попадали в воду или другие влажные среды.

Замена изношенных проводов: Если проводы стали изношенными или старыми, замените их незамедлительно. Использование старых и поврежденных проводов может привести к возникновению аварийной ситуации или поломке генератора.

Важно помнить, что уход за проводами должен быть регулярным и систематическим. Если вы заметите какие-либо проблемы или повреждения проводов, обратитесь к специалисту для проведения проверки и ремонта электрической системы генератора Газель

Как выбрать правильные провода для генератора Газель

Генератор Газель — это одно из самых популярных устройств для автономного электроснабжения в помещениях, дачах, на строительных объектах. Он используется для подачи электроэнергии в случае отключения центрального электроснабжения или в местах, где его нет.

Для правильной работы генератора и безопасной подачи электроэнергии необходимо выбрать правильные провода

Важно учесть следующие характеристики проводов для генератора Газель:

• Материал проводов. Провода для генератора Газель могут быть изготовлены из разных материалов, таких как медь, алюминий или латунь. Наиболее популярными и рекомендуемыми материалами для проводов являются медь и алюминий. Медные провода обладают высокой электропроводностью и надежностью, алюминиевые провода более легкие и экономичные.
• Сечение проводов. Сечение проводов должно соответствовать мощности генератора и требуемому току. Чем больше мощность генератора, тем больше должно быть сечение проводов. Рекомендуется консультироваться с профессионалами или использовать специальные расчетные таблицы для определения правильного сечения проводов.
• Длина проводов. Длина проводов также должна быть учтена при выборе. Чем больше расстояние между генератором и электроприемником, тем больше сопротивление и потери напряжения на проводах. Чтобы избежать потерь, рекомендуется использовать провода с большим сечением при большой длине.
• Изоляция проводов. Провода для генератора Газель должны иметь надежную изоляцию, способную выдерживать высокое напряжение и температуру. Предпочтение стоит отдавать проводам с изоляцией из полимеров, таких как ПВХ или полиэтилен.
• Технические характеристики проводов. Кроме основных характеристик, провода для генератора Газель должны отвечать техническим требованиям. Это включает в себя стандарты и сертификацию, такие как ГОСТ или ISO, а также допустимую максимальную температуру и ток нагрузки.

Важно помнить, что выбор правильных проводов для генератора Газель — это не только вопрос эффективности и надежности работы, но и вопрос безопасности. Неправильно подобранные или некачественные провода могут привести к перегреву, короткому замыканию или пожару

Поэтому рекомендуется приобретать провода у проверенных производителей и получать консультацию специалистов.

Виды силовых агрегатов

Производителем Газелей бизнес дизель, 402, 405, 406, 2705, 3302 и других моделей является Горьковский автозавод.

Изначально при производстве и сборке транспортов использовались два вида двигателей:

• карбюраторные двигатели, выпускавшиеся на УМЗ;
• инжекторные и карбюраторные двигатели, которые поставлял ЗМЗ (Заволжское предприятие).

Суть такого подхода заключалась в том, чтобы модернизировать и унифицировать силовые агрегаты для моделей бизнес дизель, 402, 405, 406, 2705, 3302 и других с автомобилями УАЗ и Волга. Разумеется, в случае с грузовыми машинами схема электроцепи была переделана.

Для отдельных типов моторов применялась разная схема:

1. В транспортах с инжектором ДВС изначально были более требовательны в плане работа системы воспламенения топливной смеси. Такие агрегаты оснащались элементами электронного зажигания, узлами управления впрыском. Разумеется, в таких агрегатах качество топлива играет немаловажную роль.
2. Что касается карбюраторов, то такие варианты сегодня считаются более традиционными, но и они обладают определенными особенностями. Разумеется, схема электропроводки в карбюраторных моторах отличается от инжекторов.

Помимо основных моделей 402, 405, 406, 2705, 3302 и других, с 2001 года производитель стал выпускать версию под названием «бизнес дизель». В случае с дизелем схема электропроводки также потерпела определенные изменения. В частности, такие транспорты стали оборудоваться более мощным стартером, аккумуляторной батареей, а также генератором (автор видео — MR. BORODA).

О мощности

Отзывы владельцев отмечают главный недостаток любого «газелевского» генератора. Это недостаточная мощность. Количество используемых электроприборов в кабине постоянно растет, а ГАЗ до сих пор использует генераторы с характеристиками 90-х годов. Желая обеспечить максимально быстрый и легкий пуск двигателя в морозы, многие владельцы решаются на установку аккумулятора большей производительности.

К примеру, вместо 55-амперного АКБ ставят 80-ку. Что получается в итоге? Ситуация зависит от состояния электропроводки. Если машина новая, то потери на контактах будут минимальными и зарядка пойдет в полной мере. Но если это автомобиль в возрасте, возможны существенные просадки напряжения под нагрузкой. В результате получается обратный эффект.

Применение проводов для генератора Газель в различных условиях эксплуатации

Провода для генератора Газель являются важной составляющей электрической системы транспортного средства. Они предназначены для передачи электрической энергии от генератора к аккумуляторной батарее и другим потребителям электроэнергии

В зависимости от условий эксплуатации генератора Газель, требования к проводам могут различаться. Ниже представлены основные виды проводов, используемых в различных условиях эксплуатации:

1. Провода для обычных условий эксплуатации

• Сечение проводов должно соответствовать электрическим характеристикам генератора Газель.
• Провода должны быть устойчивы к воздействию окружающей среды, в том числе к влаге и коррозии.
• Рекомендуется использовать провода с изоляцией из высококачественного материала, обладающего высокими диэлектрическими характеристиками.

2. Провода для эксплуатации в условиях повышенной влажности

• Для обеспечения надежной работы генератора Газель в условиях повышенной влажности рекомендуется использовать провода с изоляцией и оболочкой, обладающими высокой влагозащитной способностью.
• Применение проводов с влагозащитной оболочкой также способствует защите проводов от механических повреждений.

3. Провода для эксплуатации в условиях повышенной температуры

• При работе генератора Газель в условиях повышенной температуры рекомендуется использовать провода, обладающие высокой термостойкостью.
• Такие провода должны быть устойчивы к высоким температурам и не должны деформироваться под воздействием тепла.

При выборе проводов для генератора Газель необходимо учитывать требования, предъявляемые к их характеристикам в зависимости от условий эксплуатации. Рекомендуется консультироваться с профессионалами или обратиться к руководству по эксплуатации генератора Газель для получения более точной информации о выборе проводов.

Характерные неисправности и способы их устранения

Какие неполадки могут произойти в работе генератора:

1. Вышел из строя диодный мост. Специалисты рекомендуют менять выпрямитель целиком, в сборе. При необходимости вы можете поменять и отдельные диодные элементы, но в данном случае их нужно будет правильно запрессовать в фиксатор, данная процедура требует навыков.
2. Повреждение шкива либо его износ. Ремонту такая неисправность не подлежит, устройство придется менять.
3. Износ щеток или коллектора. Если речь идет об износе, то процедура ремонта заключается в замене вышедших из строя элементов.
4. Замыкание витков обмотки статора. В данном случае можно попытаться заново перемотать обмотку, но это очень кропотливая операция и справиться с ней сможет не каждый. Придется потратить достаточно времени, при этом не факт, что вы сможете добиться желаемого результата.
5. Выход из строя подшипника. Как правило, такая проблема также связана с износом детали, поэтому неисправности такого рода решаются путем замены.
6. Выход из строя регулятора напряжения. Деталь также надо менять.
7. Повреждение проводки электроцепи. Поврежденные участки цепи следует восстановить путем замены проводов.
8. Износ ремня генератора Волга или Газель. Об износе могут свидетельствовать следы трещин и прочих повреждений на структуре ремешка. Ремонту такая неисправность также не подлежит, ремешок следует менять (автор видео — Алексей Наджафо).

https://youtube.com/watch?v=z-DMVZFGRPc

Инструкция по разбору

Вкратце о том, как демонтировать и разобрать узел:

1. Сначала отключается зажигание, открывается капот и отсоединяются клеммы от АКБ.
2. Затем необходимо отключить провода питания от генераторной установки.
3. Используя натяжное устройство, необходимо ослабить натяжение ремешка и демонтировать его.
4. Далее, выкручиваются два винта, которые фиксируют узел к кронштейнам, после чего устройство снимается.
5. Теперь приступаем к разбору. Сначала демонтируем защитный кожух и извлекаем реле регулятора, оно снимается вместе с щеточным узлом, от реле нужно отключить провод.
6. Далее, необходимо выкрутить четыре стягивающих болта и произвести демонтаж задней крышки со статорным механизмом.
7. Теперь вам нужно отключить фазные контакты обмотки из выпрямительного устройства и произвести демонтаж статорного устройства. Извлекаются все необходимые для замены и ремонта составляющие конструкции, сборка производится в обратной последовательности.

 Загрузка …

Характеристика генератора газ 3110 402 и 406 двигатель: схема подключения и проверка ремня

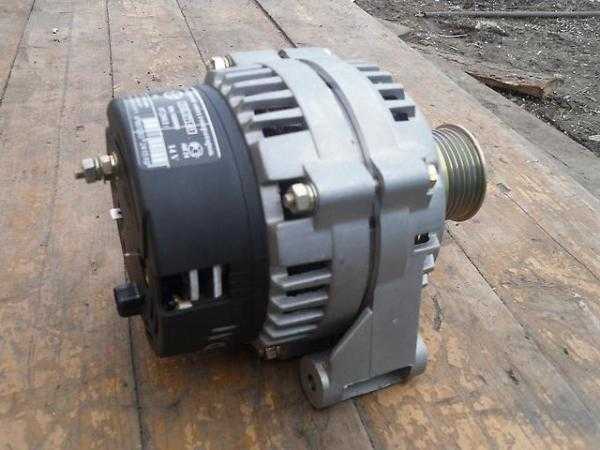

На «Волгу» и «Газель» ставился двигатель ЗМЗ 402.

Для этого варианта автомобилей применялся генератор типа 16 КЗАТЭ или 19 АТЭ1 (Элтра)

Эти генераторы были полностью взаимозаменяемы. По конструкции были идентичны и позволяли взаимное использование деталей для ремонта.

Для двигателей «Волги» генераторы комплектовались двухрядным шкивом, для «Газелей» однорядным. Для автомобилей производства первой половины 90х годов использовался вывод переменного напряжения с фазы генератора для работы тахометра. В последующих моделях тахометр получал сигнал от системы зажигания, и вывод фазы генератора стал не нужен, если на генераторе он есть, то его просто не подключают.

Генератор имеет традиционную схему. Обмотка, ротор, диодный мост, щеточный узел. Регулятор напряжения типа 13.3702 (131.3702) стоит отдельно и соединяется с генератором проводами.

Популярные неисправности

Если машина не может завестись, при этом вы слышите, что моторный отсек загудел и начал выть, либо же авто периодически глохнет под нагрузкой или без нее, это может свидетельствовать о поломке генератора. Снимать и разбирать свой гудящий генератор — это последнее дело, для начала необходимо разобраться в основных неисправностях и причинах. Видов поломок, при которых требуется генераторов ремонт, может быть два — это механические и электрические типы.

К основным механическим повреждениями относятся поломка креплений, корпуса устройства, проблемы в работе подшипниковых устройств, прижимных пружинок, ременного привода. В принципе, причины неисправности генератора механического типа существуют самые разные, но так или иначе, они не связаны с электрической частью. Что касается электрических поломок, то к таковым относятся неисправности обмоток, диодного моста, выход из строя щеток, замыкания, пробои, проблемы в работе реле и т.д.

Диодный мост автомобильного генератора

Как показывает практика, довольно часто симптомы, свидетельствующие о выходе из строя генераторного устройства, могут появиться в результате других неполадок. К примеру, при наличии плохого контакта в разъеме предохранительных элементов можно подумать, что проблема связана с устройством. Но такой же признак может проявиться в результате выгоревших контактов в замке зажигания. Кроме того, если постоянно горит лампа выхода из строя устройства, это не означает что появились проблемы с генератором, поскольку это может свидетельствовать о выходе из строя реле.

Каковы же признаки неисправности генератора:

1. На работающем моторе стала мигать лампочка разряда батареи. Также она может непрерывно гореть.
2. Ремонт генератора своими руками может осуществляться при выкипании АКБ.
3. При работе оптики замечается более тусклое освещение. Также при работающем моторе может проявляться дребезг. В свою очередь, когда водитель жмет на педаль газа, то есть обороты мотора увеличиваются, яркость оптики значительно возрастает. Как правило, это проявляется при перегазовке, однако оптика, которая стала работать ярче, более ярко уже не работает.
4. Гудит генератор. Если воет генератор или гудит, это в первую очередь свидетельствует о его неисправности, которую необходимо как можно быстрее решить.
5. Ремонт автомобильных генераторов также должен осуществляться в том случае, если машина периодически глохнет. Если генератор воет, при этом автомобиль глохнет прямо на ходу, это может свидетельствовать о нехватке напряжения. Разумеется, когда авто глохнет во время движения, водитель в первую очередь проверит АКБ, но если батарея заряжена, необходимо произвести диагностику генераторного устройства (ГУ).

Реле регулятора напряжения генераторного устройства

В каких случаях требуется замена генератора или его ремонт и обслуживание?

Разобрать генератор потребуется при таких неисправностях:

1. Механические повреждения либо износ шкива. Если повреждения довольно значимые, то осуществляется замена шкива генератора.
2. Разборка генератора производителя при износе либо повреждении токосъемных щеток.
3. Поломка токосъемных колец генератора (износ коллектора). Обычно замена токосъемных колец производится своими руками без проблем.
4. Выход из строя или проблемы в работе регулятора.
5. Снятие генератора и его ремонт также должен осуществляться при замыкании витков статорной обмотки.
6. Обслуживание генераторов должно производиться при полном разрушении или износе подшипниковых деталей.
7. Неисправности диодного моста генератора также приведут к его разбору и ремонту. Основные признаки неисправности диодного моста — это слабая искра на свечах, а также сниженный вольтаж батареи.
8. Различные повреждения кабелей зарядной сети.

Схема замера напряжения на клеммах АКБ

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Проверка и ремонт генератора на автомобилях ГАЗ 3110 с 402 и 406 двигателем

Каждый современный автомобиль оснащается генераторным устройством, которое используется для питания электрического оборудования, подключенного в бортовую сеть. И автомобили Газель – не исключение. Что представляет собой генератор ГАЗ 3110 402 двигатель, из каких элементов он состоит и что нужно знать о неисправностях? Об этом читайте ниже.

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах.

Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов.

Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма.

Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе.

Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания.

Конденсатор также выполняет функцию снижения радиопомех.

Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

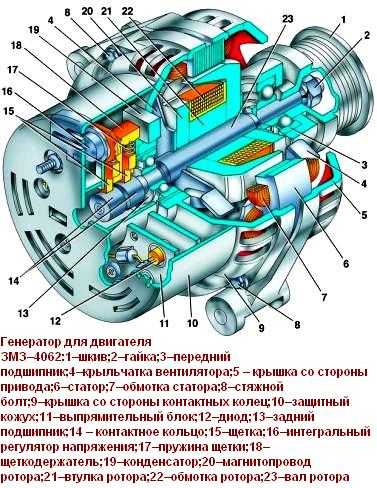

Компоненты устройства

Узел состоит из следующих элементов:

• корпус, в который заключена вся конструкция;
• статорный механизм;
• роторное устройство или якорь;
• шкив и крыльчатка;
• выпрямительный блок или диодный мост;
• два подшипниковых устройства, на которых вращается ротор;
• щеточный механизм;
• регулятор напряжения.

Как проверить генератор?

Процедура диагностики узла без демонтажа осуществляется следующим образом:

1. Сначала необходимо запустить мотор и дать ему прогреться. Доведите обороты двигателя до 3 тысяч в минуту.
2. Активируйте оптику – дальнее освещение, систему обогрева заднего стекла, печку, магнитолу, световую сигнализацию и включите дворники. Это делается для того, чтобы обеспечить максимально приближенные к реальным условия эксплуатации.
3. Далее, с помощью вольтметра или мультиметра измерьте значение напряжения на выводах АКБ, этот параметр должен быть не менее 12 вольт. Если полученное значение не такое, то это говорит о том, что в работе обмоток произошли неполадки – замыкание либо обрыв. Либо неисправность заключается в регуляторе напряжения, щетках. Также проблема может крыться в окислении колец обмоток.

Признаки неисправности

Так, в случае пониженного напряжения аккумуляторная батарея попросту не будет заряжаться. То есть, утром вы не сможете завести машину, возможно даже не засветятся лампы на приборной панели или неприятности возникнут во время движения. Например, тусклые фары в темное время суток, неустойчивая работа электросистемы (проблемы с электроприборами — дворниками, обогревателями, магнитолой и так далее).

В случае повышенного напряжения велика вероятность уменьшения уровня электролита в банках аккумулятора, или его выкипание. Также может появиться белый налет на корпусе АКБ. При перезарядке батарея может вести себя неадекватно.

Признаки, неисправности, ремонт генератора и регулятора напряжения

Кроме этого, еще можно выделить следующие признаки неисправности регулятора напряжения (в отдельных случаях некоторых из них могут как иметь место, так и отсутствовать, все зависит от конкретной ситуации):

• при включении зажигания на приборной панели не светится контрольная лампочка (хотя это может быть признаком и других неисправностей, например, того, что он перегорела, отпал контакт и так далее);
• после запуска не гаснет индикатор аккумулятора на приборной панели, то есть, имеют место явные неисправности в зарядке АКБ;
• яркость свечения фар становится зависима от оборотов двигателя (это можно проверить где-нибудь в безлюдном месте, установив автомобиль напротив стены и погазовать — если при этом свечение будет меняться, то, скорее всего, регулятор напряжения неисправен);
• машина перестала нормально заводиться с первого раза;
• постоянно разряжается аккумуляторная батарея;
• при превышении количества оборотов двигателя свыше 2000 об/мин индикаторы на приборной панели отключаются;
• динамические характеристики машины падают, особенно это заметно на высоких оборотах двигателя;
• в некоторых случаях может закипеть аккумуляторная батарея.

Ремень для ЗМЗ 406 на генератор: размеры и производители

Размер ремня генератора зависит от наличия дополнительного оборудования, установленного на силовом агрегате. Если транспортное средство оснащено гидроусилителем руля, то длина поклинового ремня составляет 1370 мм. В случае, если на машине нет ГУР, то смело подойдет 1220 мм.

Оригинальный ремень на генератор ЗМЗ 406 имеет каталожный номер 406-1308020, 6PK1370 (для автомобилей с ГУР) или 6PK1220 (для моторов без ГУР). Средняя стоимость его составляет около 1000 рублей, в зависимости от места покупки может варьироваться в пределах 15%. Кроме этого, многие автолюбители рекомендуют аналоги, которые подходит для установки:

• Luzar LB 0306 — еще один отечественный вариант.
• Finwhale BP675 — известный германский производитель запасных частей.
• Bosch 1 987 948 391 — немецкое качество.

Все представленные аналоги подходят для установки на генератор ЗМЗ 406 вместо оригинала. Что касается качества, то они ничем не уступают, выхаживают свой ресурс полностью.

Тип

Генератор «Газели» представляет собой синхронную трехфазную машину с электромагнитным возбуждением и предназначен для преобразования вращательного движения в электрическую энергию. Автомобиль оснащается моделями 2502.3771 или 9422.3701, мощность которых составляет порядка 1000 Вт. Установка генератора на «Газель» своими руками осуществляется при помощи крепежного кронштейна с правой стороны силового агрегата. Привод его осуществляется клиновидным ремнем от храповика коленчатого вала. Работает он в паре с вмонтированным регулятором напряжения Я212А11Е, который держит напряжение на выходе в заданном рабочем режиме.

Диагностика узла

Рассмотрим процесс диагностики на примере двигателя ЗМЗ-402, процедура проверки должна осуществляться с помощником:

1. Для начала нужно завести мотор и подождать, пока он немного прогреется. Нажмите на газ, чтобы обороты силового агрегата увеличились до 3 тысяч в минуту.
2. Затем включите электрооборудование, в частности, оптику (дальний свет), печку, дворники, световую сигнализацию.
3. Когда потребители будут запущены, производится диагностика напряжения на клеммах АКБ. Значение напряжения в данном случае должно быть более 12 вольт, в противном случае следует проверять регуляторное устройство, обмотки, щетки, и кольца. Щетки могли со временем износиться, а контактные кольца окислиться. Чтобы более тщательно проверить работоспособность реле регулятора, надо отключить все оборудование и оставить только габаритные огни. При оборотах мотора около 1000-1200 в минуту значение напряжения должно составить в районе 13.8-14.5 вольт.
4. Если вы хотите проверить цепь возбуждения агрегата, то надо отключить соединительный разъем от регуляторного устройства. Затем к выводу Ш разъема, а также корпусу реле подключаются щупы вольтметра с контролькой.
5. Далее, активируется зажигание. Если лампочка не горит, то возможно, причина кроется в плохом контакте обмотки с контактными кольцами либо обрыве обмотки возбуждения. Также такая неисправность может быть обусловлена зависанием щеток или неработоспособностью контактных колец роторного механизма. Последние могли окислиться, подгореть либо просто износиться (автор видео о диагностике — Евгений Шевин).

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

На 406-ом моторе:

• часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
• не слишком надежен блок управления двигателем;
• часто выходит из строя ДМРВ отечественного производства;
• не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.

На 402-ом двигателе:
Перегреваются и выходят из строя коммутаторы;

Как проверить генератор на автомобиле Газель

Первоначальную экспресс-проверку генератора можно выполнить непосредственно на автомобиле.

Проверка генератора на автомобилях с двигателем типа ЗМЗ-402

На автомобили с двигателями ЗМЗ-4025 и ЗМЗ-4026 устанавливают генераторы 16.3701 или 191.3701, неоснащенные встроенным регулятором напряжения. Эти генераторы работают совместно с выносным транзисторным регулятором напряжения типа 13.3702-01 или 50.3702, имеющим электронную защиту от короткого замыкания в цепи обмотки возбуждения генератора.

Работу удобнее выполнять вдвоем.

Пускаем двигатель, даем ему поработать несколько минут, затем, нажав на педаль «газа», доводим обороты коленчатого вала до 3000 мин –1 . Включаем потребители: дальний свет фар; вентилятор отопителя; стеклоочиститель; аварийную сигнализацию. В таком режиме замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 12 В. Если это не так, неисправны обмотки генератора (обрыв или замыкание), регулятор напряжения со щеточным узлом, окислены или замаслены контактные кольца, изношены или «зависли» щетки. Для того чтобы убедиться в неисправности регулятора напряжения – выключаем все потребители кроме габаритного света и замеряем напряжение при оборотах 1000…1200 мин –1 , которое должно находиться в пределах 13,8…14,5 В.

Рис. 1

1. Для проверки цепи возбуждения генератора отсоединяем соединительную колодку от регулятора.

Рис. 2

2. К выводу «Ш» колодки, и корпусу регулятора напряжения присоединяем вольтметр или контрольную лампу. Включаем зажигание

Если напряжения нет (лампа не горит) – возможна одна из следующих неисправностей: нарушение контакта обмотки возбуждения с контактными кольцами; обрыв обмотки возбуждения; «зависание» щеток в каналах щеткодержателя; подгорание, окисление и сильный износ контактных колец ротора.

Проверка генератора на автомобилях с двигателем типа ЗМЗ-405, ЗМЗ-406

На двигатели семейств ЗМЗ-406 и ЗМЗ-405 устанавливают генераторы 9422.3701 или 5122.3771 со встроенными интегральными регуляторами напряжения.

Пускаем двигатель, даем ему поработать несколько минут, затем, нажав на педаль «газа», доводим обороты коленчатого вала до 3000 мин –1 . Включаем потребители: дальний свет фар; вентилятор отопителя; стеклоочиститель; аварийную сигнализацию. Замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 12 В. Если это не так, неисправны обмотки генератора (обрыв или замыкание), регулятор напряжения со щеточным узлом, окислены или замаслены кольца обмотки возбуждения, изношены или «зависли» щетки.

Для того чтобы убедиться в неисправности регулятора напряжения – отключаем, все потребители кроме габаритного света и замеряем напряжение при 1000…1200 мин –1 , которое должно находиться в пределах 13,5…14,2 В.

Снятый регулятор напряжения можно проверить следующим образом. Подключаем между щетками лампу (21…35 Вт, 12 В). К выводу «D» подключаем +12 В, а к выводу «масса» — «минус». Лампа при этом должна гореть, а при повышении напряжения источника в пределах 13,5–14,2 В – погаснуть. Если лампа горит в обоих случаях, заменяем регулятор.

Проверку диодов выпрямительного блока и дополнительных диодов см. «Снятие и ремонт генератора». Выпрямительный блок при выходе из строя его элементов рекомендуем менять в сборе. Допускается замена отдельных диодов, однако потребуется их перепрессовка в держатель – операция, требующая аккуратности и навыка.

Так же смотрим статью – «Проверка щеток генератора и регулятора напряжения».

Замена генератора

Генераторный узел целиком на автомобиле меняют в следующих случаях:

• если много деталей в устройстве требуют замены, и ремонт узла экономически не выгоден – проще и дешевле купить новый генератор;
• нужно срочно ехать в рейс, и нет времени заниматься ремонтом;
• новый генератор устанавливается, а старый ремонтируется и убирается про запас – он является резервным.

Сложность замены генераторного узла также зависит от модели двигателя, но на любом моторе работа производится достаточно быстро, так как она все же простая на всех марках машин «Газель». Проще всего заменить генератор на авто с 402-м движком, работу выполняем следующим образом;

• ставим автомобиль на ровную площадку, без ямы или автоподъемника в данном случае можно запросто обойтись;
• обесточиваем электрическую цепь – снимаем клемму с аккумулятора (лучше массовую);
• отворачиваем сзади генератора гайку крепления питающего провода (под ключ 10 мм);
• вытаскиваем разъем генераторных щеток;
• отворачиваем болт натяжной планки генераторного ремня (под ключ 12 мм);
• придвигаем генератор руками сначала к движку, вынимаем генераторный ремень;
• затем оттягиваем его от двигателя, раскручиваем болты с гайками (2 шт.) – крепления генераторного узла к кронштейнам;
• демонтируем узел, ставим новый генератор, наживляя его на болты с гайками;
• до конца крепеж не закручиваем, прижимаем генераторный корпус к двигателю, накидываем ремень;
• с помощью воротка или монтировки производим натяжку ремня, затягиваем болт растяжки;

после произведенной натяжки ремня крепим до конца болты с гайками – они находятся теперь под генератором, и добраться до них уже несколько сложнее.

Чтобы закрепить генератор надежно, необходимо на болты установить по две гайки, и обязательно проложить между болтом и гайкой по граверу – на моторах ЗМЗ-402 (впрочем, как и на УМЗ-4216) крепеж от вибрации имеет склонность к откручиванию.
