Характеристики генераторов газ 53

Как проверить генератор ГАЗ 53

Приветствую всех автолюбителей! Меня зовут Алексей Ковалев, и я автомеханик со многолетним опытом работы. Сегодня я расскажу вам о том, как провести проверку генератора на автомобиле ГАЗ 53.

1. Визуальный осмотр

Перед началом проверки генератора необходимо осмотреть его внешний вид. Убедитесь, что генератор не имеет видимых повреждений, трещин или коррозии. Также проверьте состояние проводов и соединений. Если заметите какие-либо проблемы, рекомендуется заменить генератор или произвести ремонт.

2. Измерение напряжения

Для проверки работы генератора, вам понадобится вольтметр. Следуйте инструкциям, чтобы измерить напряжение на выходе генератора. Подключите положительный провод вольтметра к положительной клемме генератора, и отрицательный провод — к отрицательной клемме. Затем запустите двигатель и увеличьте обороты до 1500 оборотов в минуту. На вольтметре вы должны увидеть значение напряжения примерно от 13,8 до 14,4 вольта. Если значение напряжения ниже или выше этого диапазона, то генератор требует дополнительной проверки или ремонта.

3. Проверка регулятора напряжения

Напряжение, выдаваемое генератором, контролируется регулятором напряжения. Для проверки регулятора напряжения вам необходимо снять кабель отрицательного полюса аккумуляторной батареи. Затем подключите мультиметр к выходу генератора и измерьте положительное напряжение. Значение напряжения должно быть примерно равно значению, которое вы получили при измерении напряжения на генераторе. Если значения не совпадают, то регулятор напряжения требует замены.

4. Проверка зарядного тока

Для проверки зарядного тока генератора воспользуйтесь амперметром. Снимите кабель отрицательного полюса аккумуляторной батареи и подключите амперметр между отключенным кабелем и отрицательным полюсом аккумулятора. Затем запустите двигатель и увеличьте обороты до 1500 оборотов в минуту. На амперметре вы должны увидеть значение тока примерно от 10 до 14 ампер. Если значение тока ниже или выше этого диапазона, то генератор требует дополнительной проверки или ремонта.

5. Проверка повышенной нагрузки

И последний этап проверки генератора ГАЗ 53 — это проверка его работы при повышенной нагрузке. Запустите двигатель и включите все электроприборы в автомобиле: фары, печку, кондиционер и т. д. Убедитесь, что генератор успешно справляется с увеличенным потреблением электроэнергии и напряжение на вольтметре остается в пределах рекомендуемого диапазона. Если напряжение снижается значительно или генератор не справляется с нагрузкой, то требуется дополнительная проверка или ремонт.

Характеристика

Генератор переменного тока (ACG) значительно лучше, чем генератор постоянного тока. Мощность остается прежней, а вес GGE меньше. Практически не ломается. Острие сплава окисляется гораздо реже и даже лучше из-за проводимости из-за материала сплава. Скорость передачи от силового агрегата к генератору составляет 3,0, что в 2,5 раза выше, чем у генератора постоянного тока. На «холостом ходу» электрогенератор достигает 50 об / мин, что способствует лучшему заряду аккумулятора.

Полная схема электрооборудования генератора

Корпус статора состоит из электростатических пластин, используемых в электротехнике. Намотка приклада выполнена в виде катушки и намотана на стальную гильзу, которая находится внутри стоек крюка. Фитинг, штанга, кольца очень прочно закреплены на валу (принцип запрессовки). Магнитное электрическое поле проходит через полюсные крючки и преобразует плюс и минус.

Ранее мы рассказывали: Схема подключения генератора 402.

Когда ротор вращается, магнитное электрическое поле наматывает катушку, создавая (регулируемую) ЭДС модуля воспроизведения в каждой из трех фаз. В этом основа генераторов постоянного и переменного тока идентична. Разница заключается в генераторе постоянного тока, магнитном электрическом токе в держателях завитков и в переменном электричестве вращается магнитный электрический ток.

Статор закреплен между задней и передней крышками. На крышках есть петли для крепления генератора к двигателю. А также в крышке просверлено резьбовое отверстие для крепления распорной планки. Отрегулируйте натяжение ремня.

Для экономии места были созданы специальные подшипниковые ниши, которые помещены в стальные втулки на крышках генераторов.

Подшипники обильно смазаны, поэтому их работа длится неограниченное время (в основном консистентная смазка используется в качестве пластичной смазки).

Советуем посмотреть: процесс замены подшипников в генераторе.

https://youtube.com/watch?v=iD4NEwj-Fsc

На слегка выступающей кромке вала закреплены охладитель и шкив. В крышках есть специальные окна для вентиляции, через них проходит холодный воздух, подаваемый охладителем. Движение свежего воздуха проходит от вентилятора через контактные кольца и возвращается в охладитель.

При более высокой скорости вращения появляется и ток высокой частоты, от которого исходит противодействие обмотки. В связи с этим при возврате генератора мощности MAX нет избыточного тока, он компенсируется ЭДС индукционного электрического тока. Эта функция «гашения» называется «самоограничивающейся».

Генератор может проводить электричество только в одном направлении к аккумуляторному устройству из-за реле, установленного внутри него. Реле регулирования обратного электрического тока необходимо для упорядоченного движения электрочастиц только в узлах механики автомобиля или только в аккумуляторе для его зарядки. Без этой детали ток может расходиться во всех направлениях одновременно, создавая хаос и быстрый износ электрических компонентов автомобилей.

Схема электрооборудования

В первую очередь отметим, что любая схема электрооборудования автомобиля, в том числе и такого, как ГАЗ 53 оснащена следующими элементами:

ГПТ – генератором переменного тока;
КТС – системой зажигания контактно-транзисторной;
подогревателем пуска;
проводкой различного напряжения, соединяющей все элементы в единую схему.

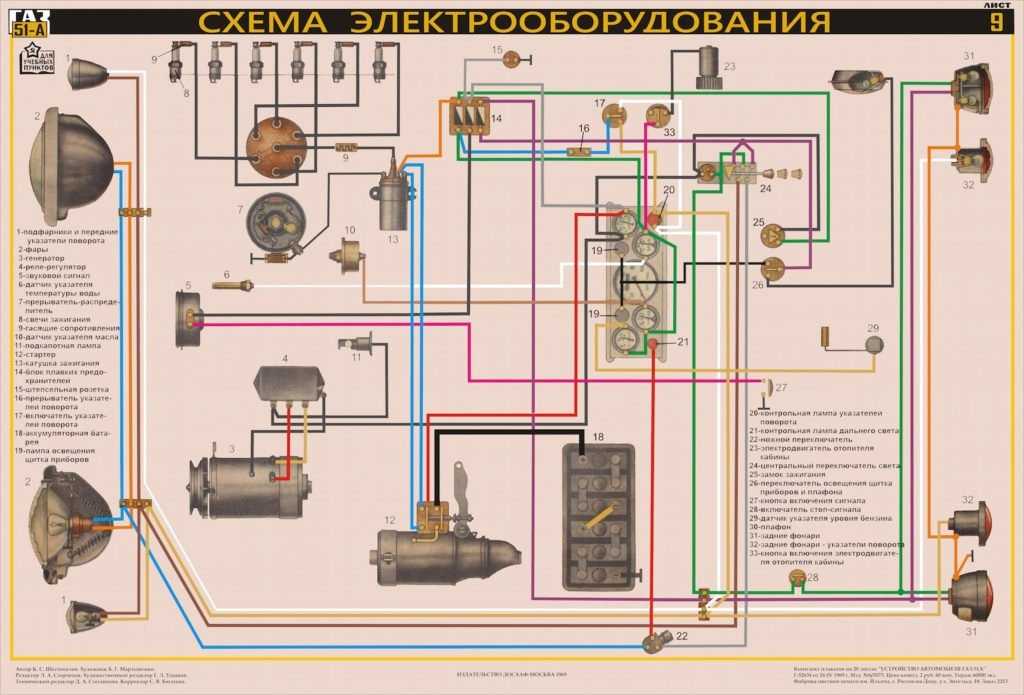

Оригинальная схема проводки ГАЗ 53

Система зажигания

Рассмотрим для начала систему зажигания. Известно, что она батарейная, с напряжением в цепи 12 В.

Состоит она, кроме того, из следующих компонентов:

коммутатора;
источников, подающих ток;
катушки;
резистора (добавочного);
распределителя зажигания (трамблера);
свечей с их наконечниками;
выключателя зажигания;
проводки.

Отметим, что четкая работа двигателя напрямую зависит от нормального функционирования системы зажигания. Во избежание радиопомех, вызванных системой зажигания, провода снабжаются распределителем сопротивления (это касается в основном проводов ВН), а наконечники свечей зажигания – подавительными резисторами. (См. также статью Особенности схемы электропроводки ГАЗ.)

Рассмотрим теперь каждый элемент системы зажигания в отдельности и узнаем, как он функционирует.

Свечи зажигания на ГАЗ 53 обязательно должны иметь заводской зазор в 0,85 мм. Они должны быть с нихромовым электродом – подойдут А11, А11-1, А10-H и другие. Порядок зажигания видно на фото ниже.

Порядок зажигания свечей

Распределитель зажигания применяется в этом автомобиле такой, чтобы частота вращения его валика составляла одну минуту с бесперебойным искрообразованием. Функционирует одновременно с катушкой зажигания. Вращается валик обязательно по часовой стрелке.
Катушка зажигания – Б114-Б или Б116 (более усовершенствованная). Формирует импульсы высокого напряжения в системе зажигания автомобиля ГАЗ 53. Имеет номинальное напряжение в 12В и вторичное напряжение – 17кВ.
Коммутатор зажигания усиливает сигнал датчика-распределителя и катушки зажигания. (См. также статью Схема электропроводки Газель: как установить самому.)

Проводка

Современная проводка ГАЗ 53для замены

Основные правила, которые соблюдаются в работе с проводкой следующие.

Тщательное внимание всегда уделяется проводке ГАЗ 53, которая может быть подвержена различным воздействиям. Если нарушится изоляция какого-нибудь провода, то его металлическая составляющая может касаться корпуса автомобиля, тем самым, вызывая короткое замыкание
Не стоит говорить, к чему это приводит (обгорание изоляции, возникновение пожара и т

д.).
Важно учитывать тот факт, что провода, насколько бы хорошо они не были изолированы, всегда подвергаются механическим воздействиям при эксплуатации автомобиля. В частности, возможно перетирание проводки об остры кромки частей автомобиля, излишнее провисание и т

п.
Кроме того, особое внимание следует уделить чистоте и плотности присоединения проводов к зажимам. Следить необходимо тщательно за тем, чтобы на поверхность проводов не попадали такие смеси, как бензин или масло, способные разрушить изоляцию и сократить срок службы проводов.
Обязательно нужно проверять исправность перемычки, расположенные между мотором, рамой и кабиной ГАЗ 53.

Проводка автомобиля ГАЗ-53 настолько важная составляющая, что простая ее модернизация приводит к ощутимым положительным изменениям в работе двигателя. (См. также статью Особенности схемы электропроводки Газель Бизнес.)

Типичные неисправности

Как и любое другой устройство, генератор имеет свойство рано или поздно ломаться. При его отказе пропадает зарядка, и двигатель продолжает работать только за счет аккумулятора.

Для генератора ГАЗ 53 характерны следующие неисправности:

Шум в подшипниках. При этом зарядка идет, но ездить долго с шумом не стоит. Рано или поздно подшипники могут заклинить или рассыпаться. В дороге неисправный генератор доставляет много хлопот хозяину транспортного средства;
Пробой диодного моста. Пропадает зарядка, и диодный мост подлежит замене. Ремонтировать узел нет смысла – на машине ГАЗ 53 он стоит недорого, да и продается всегда в сборе;

Так выглядит диодный мост генератора для ГАЗ 53

Еще нередко щетки имеют плохой контакт с коллектором якоря. Контакт может замаслиться, щетки плохо прижимаются из-за ослабленных пружин щеточного узла, изнашивается сам коллектор.

Пружины можно попробовать подтянуть, замасленный контакт протирают чистой тряпкой, смоченной растворителем. Изношенный коллектор протачивают на токарном станке, если он еще подлежит ремонту.

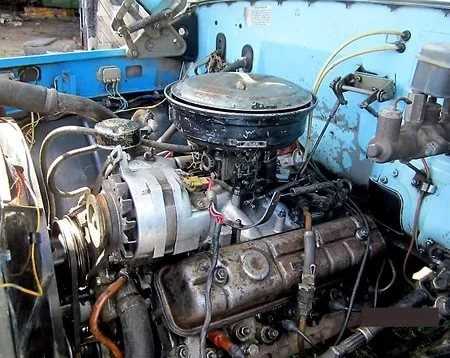

Так выглядит генератор установленный на ГАЗ 53

Мощность и эффективность работы

Генераторы ГАЗ 53 обладают достаточно высокой мощностью, что позволяет использовать их в различных сферах деятельности. Мощность генераторов может варьироваться в зависимости от модели и характеристик конкретного аппарата.

Одним из основных показателей мощности генератора является его номинальная мощность. Номинальная мощность определяет мощность генератора при продолжительной непрерывной работе. Это важный показатель, который помогает выбрать генератор подходящей мощности для выполнения задачи.

Важной характеристикой генераторов является и их эффективность работы. Эффективность работы генератора определяет, насколько эффективно генератор преобразует топливо в электроэнергию

Чем выше эффективность работы генератора, тем меньше топлива необходимо для получения определенного количества электроэнергии.

Для повышения эффективности работы генераторов ГАЗ 53 используют различные технические решения. Одним из них является использование современных двигателей, обладающих высокой степенью сгорания топлива и низким уровнем выбросов. Также в генераторах могут применяться современные системы управления, которые позволяют максимально эффективно использовать энергию.

При выборе генератора ГАЗ 53 важно обратить внимание на его мощность и эффективность работы, чтобы генератор полностью соответствовал задачам, которые предстоит решать. Это позволит эффективно использовать генератор и сэкономить ресурсы

Покупка необходимых комплектующих:

Перед тем, как приступить к установке генератора на ГАЗ 53, потребуется приобрести некоторые дополнительные комплектующие, которые обеспечат правильную работу системы. Перечень необходимых комплектующих включает в себя:

Генератор.
Регулятор напряжения.
Переходный фланец для крепления генератора.
Кронштейн для крепления генератора.
Ремень привода генератора.
Набор проводов для подключения генератора.
Клеммы для подключения проводов.
Аккумулятор.
Предохранитель для защиты цепи питания.
Комплект инструментов для установки и подключения генератора.

Перед покупкой комплектующих следует убедиться в их совместимости с моделью ГАЗ 53. Оригинальные комплектующие или аналоги, изготовленные проверенными производителями, гарантируют качественную и надежную работу системы генерации электроэнергии.

Реле регулятор напряжения автомобиля ГАЗ-66, ГАЗ-53

Генератор работает совместно с реле-регулятором РР 130 на автомобилях ГАЗ-53А и ГАЗ-66 и с реле регулятором РР 111 на экранированном автомобиле.

Реле-регулятор состоит из трех приборов: реле обратного тока, регулятора напряжения и ограничителя тока. Общий вид реле-регулятора РР130 показан на рис. 1.

Реле-регулятор имеет три зажима, а реле-регулятор РР 111 имеет четыре штепсельных разъема для присоединения проводов.

Реле-регулятор РР 111 имеет дополнительную клемму «К», для подключения контрольной лампы разряда.

Внутри реле-регулятора клемма «К» соединена с ярмом реле обратного тока.

Электрическая схема реле-регулятора РР 130 в соединении с генератором и аккумуляторной батареей показана на рис. 2.

Техническое обслуживание реле-регулятора

Проверка регулировки реле-регулятора на автомобиле.

Для проверки иметь вольтметр постоянного тока со шкалой 20—З0 в и ценой деления 0,1—0,2 в. а также амперметр постоянного тока со шкалой З0 ампер (желательно с двусторонней шкалой с нулем посредине) и ценой деления 1 ампер или прибор НИИАТ Э-5.

Проверка реле обратного тока

Отъединить провод от зажима «Б» реле-регулятора и между концом этого провода и зажимом «Б» включить амперметр 4 (рис. 3).

Вольтметр З включить между зажимом «Я» реле-регулятора и массой.

Пустить двигатель и, медленно повышая обороты, по отклонению стрелки амперметра определить напряжение, при котором замыкаются контакты реле.

Напряжение должно быть в пределах 12,2-13,2* вольт, а при эксплуатации автомобиля в южных районах регулировка должна быть в пределах 11,5—12,5 вольт.

Уменьшая число оборотов коленчатого вала двигателя, определить по амперметру силу обратного тока в момент размыкания контактов реле.

Сила обратного тока должна быть в пределах 0,5—6 ампер.

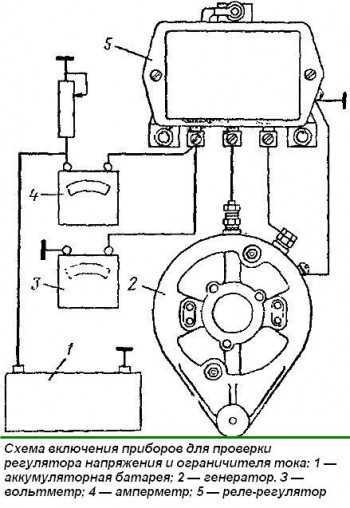

Проверка ограничителя тока. Измерительные приборы включить, как показано на рис. 4. Пустить двигатель и довести обороты коленчатого вала до 1600—2000 об/мин, что соответствует движению автомобиля на прямой передаче со скоростью 40-50 км/ч.

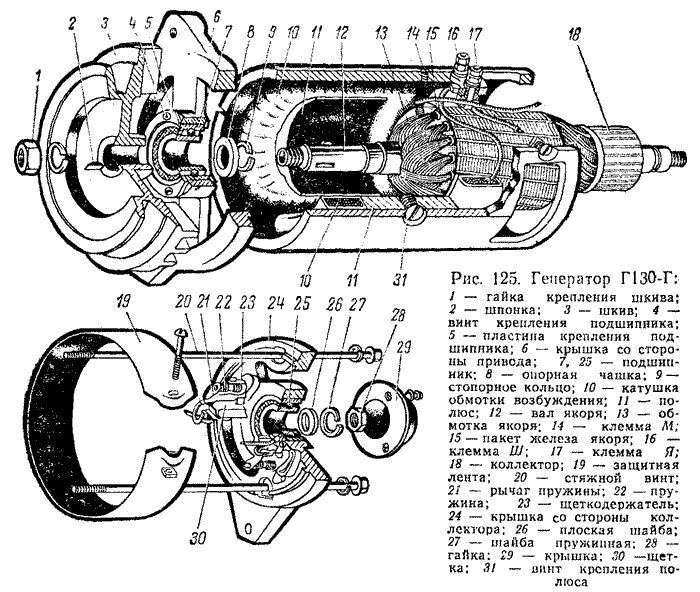

Причина неисправности
Способы устранения

Нет зарядки аккумуляторной батареи

Зависание щётки
Очистить щёткодержателя от грязи, проверить усилие щёточных пружин

Подгорание коллектора
Зачистить или при необходимости проточить коллектор

Обрыв цепи возбуждения
Припаять вывод или заменить катушку

Обрыв цепи якоря
Заменить или отремонтировать якорь

Межвитковое замыкание якоря
Заменить дефектный якорь

Задевание якоря за полюсы
Проверить подшипники и их посадочные места, детали, имеющие повреждения, заменить

Ненадежный контакт в экранированных разъёмах генератора Г130-Э
Устранить неисправности путём замены пружинных колец, сжимающих гнёзда разъёмов

Быстрый износ щёток

Увеличение биения коллектора
Проточить и отшлифовать коллектор

Писк в генераторе или ненормальный шум

Плохо притёрты щётки
Притереть щётки

Отсутствие смазки в подшипниках
Заменить подшипники

Задевание якоря за полюсы
Проверить подшипники, посадочные места, детали, имеющие повреждения, заменить

Износ подшипников
Заменить подшипники

Заедание в подшипнике
Заменить подшипники

Выработка посадочного места под подшипник
Заменить крышки или якорь

Увеличенный осевой люфт якоря

Износ подшипников
Заменить подшипники

Поломка кронштейна и его лап крепленая. Частое ослабление крепления генератора

Увеличенный дисбаланс шкива
Проверить дисбаланс шкива. Если он превышает 25 Гсм, произвести балансировку

Наличие вмятин на шкиве водяного насоса
Заменить поврежденный шкив

Сильный нагрев генератора

Нарушение регулировки и спекание контактов у регулятора напряжения или ограничителя тока
Проверить реле-регулятор и устранить неисправность

Выбор места установки генератора

При подготовке к подключению генератора ГАЗ-53 важно правильно выбрать место для его установки. Для эффективной работы генератора следует учесть несколько важных факторов:. 1

Расстояние до источника топлива: Генератор работает от топлива, поэтому важно выбрать место, которое будет удобно для подачи топлива. Не забудьте учесть необходимость провести топливные трубопроводы соответствующего диаметра и обеспечить их надежное крепление

2. Доступность воздуха и охлаждение: Генератору требуется свежий воздух для нормальной работы и охлаждения. Поэтому установите генератор в месте, где обеспечено хорошее освещение и циркуляция воздуха. Избегайте установки в закрытых помещениях или местах с ограниченной вентиляцией.

3. Уровень шума: Генераторы часто работают с высоким уровнем шума. Поэтому выберите такое место, где уровень шума от генератора не будет создавать дискомфорт для окружающих лиц. Изолируйте место установки генератора шумоизоляционными материалами, чтобы снизить уровень шума.

4. Устойчивость и безопасность: Генераторы ГАЗ-53 достаточно тяжелые, поэтому выберите крепкую платформу или основание для их установки. Обеспечьте достаточное пространство для технического обслуживания и безопасности работы генератора.

5. Удобство эксплуатации: Разместите генератор в месте, которое будет удобно для его эксплуатации и обслуживания

Обратите внимание на доступность разъемов, кнопок управления и других элементов управления генератором

Правильный выбор места установки генератора ГАЗ-53 позволит обеспечить его эффективную работу и продлить срок его службы.

Схема подключения генератора на ГАЗ-53

В машине ГАЗ-53 был поставлен генератор Г250-Г1. Его место было спереди мотора и закреплялось с помощью кронштейна, а также там участвовала распорная планка. Ремень имеет форму трапеции, он приводит ротор в работу, который начинает вращаться.

Так выглядит генератор ГАЗ-53

Генератор на ГАЗ-53 имеет главные составные:

Статор состоит из пластин, которые изготовлены из стали для электропроводимости. Они имеют пазы – 18 штук. В них помещены 18 катушек с медной обмоткой. Это все образует 3 фазы, соединяющиеся при помощи звезды. Статор держит 3 шпильки, расположенные в проеме между задней и передней стенкой генератора. Стенки сделаны из алюминия.
Ротор. В него входит вал, на котором находятся катушки и 2 специальных колпачка, всё это составляет сердечник. К двум кольцам подсоединённые края обмотки.

«Когти» колпачков с отрицательным полем размещены между «когтями» с положительной полярностью. Это образует чередование полюсов (плюс-минус-плюс).
Вал установлен в закрытые подшипники. Они находятся в гнездах крышки самого генератора. Смазать подшипники, возможно только при разборе генератора.
Вентилятор, который подает холодный воздух для понижения температуры во время работы.

Если обобщить описание работы генератора, то:

Включается зажигание.
Выключателем через катушки подается ток от аккумулятора.
В сердечнике появляется магнитное поле.
Оно вовлекало в работу катушки статора.
Появляется электродвижущая сила (ЭДС)
Чем больше показатель частоты оборотности вала, тем выше ЭДС.

Как правильно использовать генератор, подключенный к мотоблоку: советы и рекомендации

Выберите подходящую мощность генератора

Перед тем, как подключать генератор к мотоблоку, необходимо убедиться, что мощность генератора соответствует требованиям электрооборудования, которое будет использоваться. Если генератор не может обеспечить достаточно высокий уровень напряжения, возможно, некоторые электроприборы не смогут работать корректно.

Правильное подключение генератора

Для того, чтобы генератор работал корректно и не повредился, необходимо провести подключение правильно. Сначала отсоедините все устройства, которые повреждены или не работают. Затем прочистите электроды генератора.

Подключите генератор, используя соединительную пластину, которая идеально подходит для подключения устройства к мотоблоку.
Настройте частоту вращения так, чтобы машина не была перегружена при работе на высокой скорости.

Проверка электронного оборудования

Перед началом работы подключенного генератора обязательно проверьте электронное оборудование. В первую очередь, убедитесь, что всех приборов хватает электроэнергии. Проверьте, что корпус генератора находится в хорошем состоянии, и не трескается и не выгнут.

Следует обратить внимание на то, что подключенные устройства должны быть включены после запуска мотоблока. Никогда не подключайте и не отключайте электроприборы во время работы генератора

Сохраните генератор в чистоте и сохранности

Сохраняйте генератор в чистоте и храните его в отдельной комнате или в сте. При этом рекомендуется разрядить генератор в первых нескольких моментах использования для того, чтобы наладить процесс зарядки, иначе это может привести к поломкам в работе генератора.

Подключение нового генератора:

Если вы приобрели новый генератор для своего ГАЗ 53, вам понадобится выполнить следующие шаги для его правильного подключения:

1. Проверьте, что генератор имеет правильные технические характеристики для вашего ГАЗ 53. Убедитесь, что его мощность и напряжение соответствуют требованиям вашего автомобиля.

2. Откройте капот ГАЗ 53 и найдите генератор. Обычно он находится на передней стороне двигателя. Возможно, вам потребуется снять некоторые крышки или защитные панели для доступа к генератору.

Отсоедините провода от старого генератора, обратив внимание на их расположение и подключение. Обычно генератор имеет два провода: один для зарядки аккумулятора и другой для подключения к электрической системе ГАЗ 53

4. Подключите провода нового генератора, следуя отмеченным ранее меткам на клеммах старого генератора. Обычно провода подключаются с помощью болтов или зажимов, которые нужно затянуть до достаточной степени.

5. Проверьте, что все провода надежно закреплены и не вызывают короткого замыкания или перегрева. Убедитесь, что их изоляция в хорошем состоянии и нет признаков износа или повреждений.

6. Заверните гайки клемм проводов нового генератора, чтобы обеспечить надежное контактирование и предотвратить их самопроизвольное откручивание.

7. Закройте капот ГАЗ 53 и запустите двигатель, чтобы проверить работу нового генератора. Убедитесь, что генератор заряжает аккумулятор и все электрические устройства ГАЗ 53 работают нормально.

Следуя этой простой пошаговой инструкции, вы сможете успешно подключить новый генератор на ГАЗ 53 и обеспечить его стабильную работу на протяжении длительного времени.

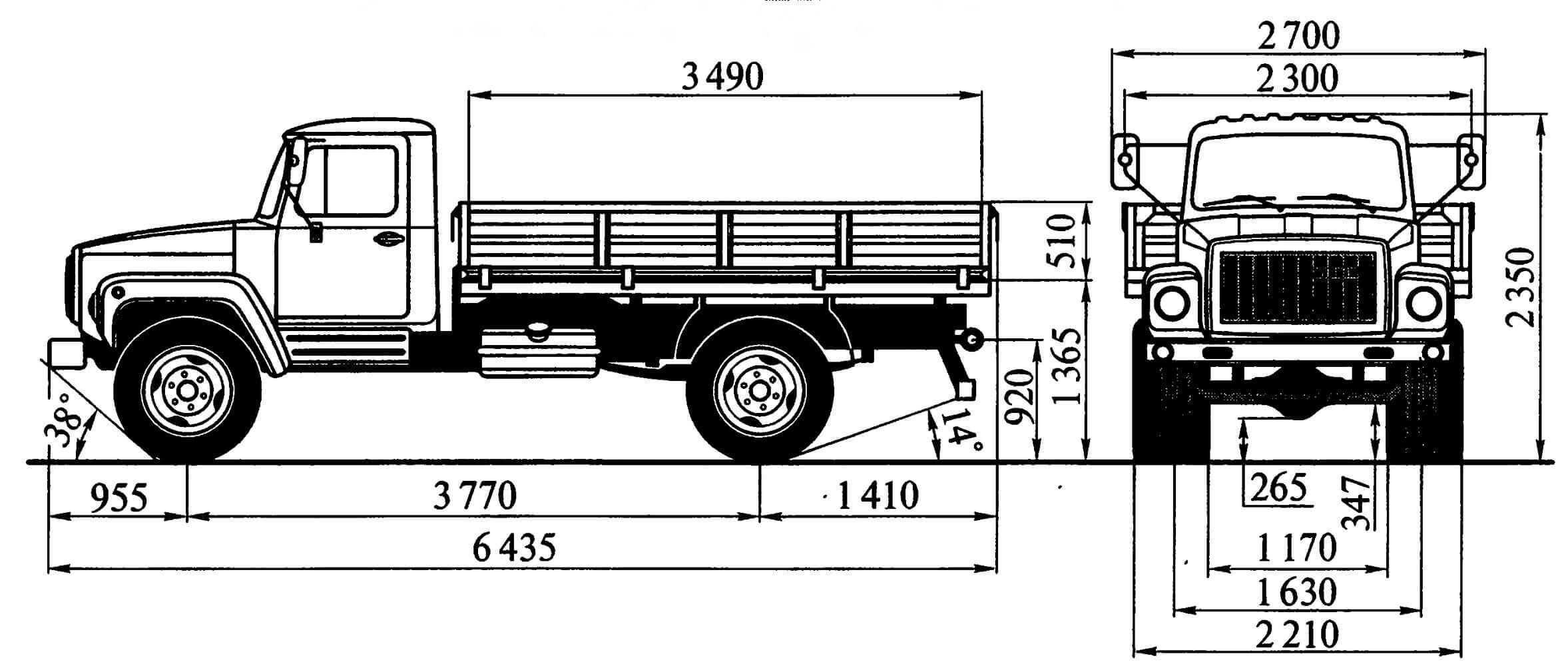

Генератор ГАЗ-53, ГАЗ-33061, ГАЗ-3307 Г250Г3 (14В/0,7КВТ) 60А


Каталожный номер	Г250Г3
Применяемость	ГАЗ-53-12, ГАЗ-53А, ГАЗ-33061, ГАЗ-3307
Напряжение, В	14
Мощность, кВт	0,7
Ток, А	60
Шкив	1 ручей
Особенности	с э/м возбуждением
Вес, кг	6,2
Аналоги	Г700А.03, 162.3701, 9731.3701
Состояние	Реставрация
Гарантия	6 месяцев

Генератор Г250Г3 (рисунок 1), устанавливаемый на автомобилях марки ГАЗ, представляет из себя синхронную трехфазную электроустановку, с электромагнитным возбуждением, имеющую встроенный кремниевый выпрямительный блок (поз. 20). Работа генератора происходит совместно с регулятором напряжения, который автоматически поддерживает напряжение в заданных пределах в зависимости от изменения частоты вращения ротора, силы тока в нагрузочном режиме и температуры окружающей среды.

Генератор ГАЗ-53 установлен на кронштейне в верхней части двигателя. Ротор (поз. 10) генератора получает вращение через клиновой ремень от водяного насоса. Статор (поз. 24) с обмотками находится в двух крышках (поз. 6, 19) с шариковыми подшипниками (поз. 7, 11), в которых осуществляет вращение вал ротора. Подшипник (поз. 11) закрыт крышкой (поз. 16). В роторе находится обмотка возбуждения и двенадцать клювообразных полюса, создающие магнитное поле. На валу смонтированы два контактных изолированных кольца, через которые электрический ток подается в обмотку возбуждения.

Статор выполнен в виде пакета пластин из листовой электротехнической стали. В пазах пакета находятся обмотки, которые концами присоединены к блоку выпрямителя (поз. 20). Данный блок выпрямляет переменный электрический ток, индуктируемый в обмотках статора. Выпрямительный блок включает в себя две пластины, в каждой из которых установлено по три диода разной полярности. На крышке (поз. 19) находится щеткодержатель (поз. 12) с щетками (поз. 13, 14), соприкасающимися с контактными кольцами ротора генератора. На валу ротора через шпонку (поз. 9) установлен шкив привода (поз. 3) с вентилятором (поз. 4) центробежного типа, который создает поток воздуха, охлаждающий внутренние части генератора. Шкив и вентилятор на валу дополнительно закреплены при помощи гайки (поз. 1) и пружинной шайбы (поз. 2). Воздух поступает в генератор через выполненные в крышке (поз. 19) окна, охлаждает детали генератора и под действием вентилятора выбрасывается через окна в крышке (поз. 6) наружу.

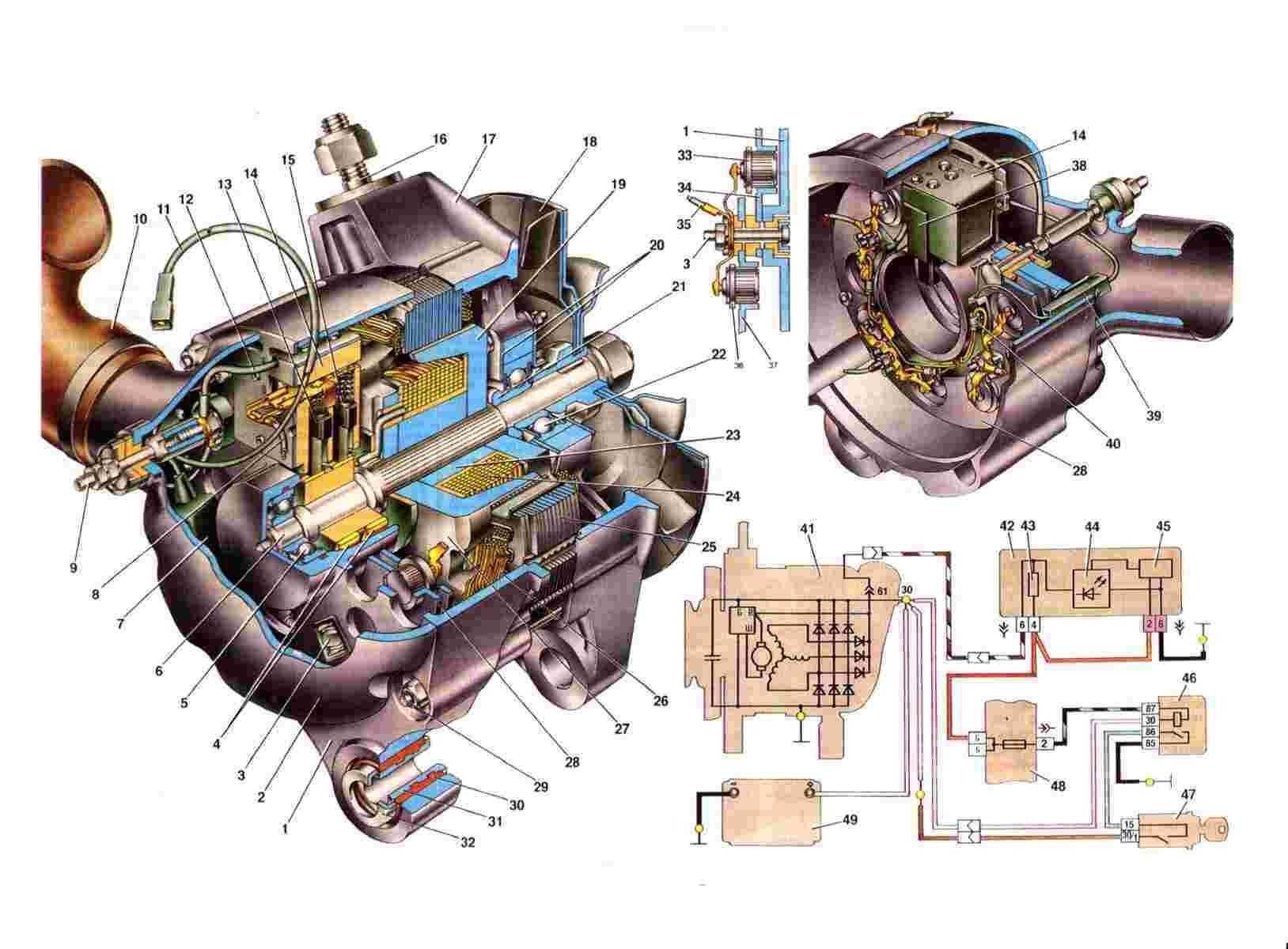

Чертеж генератора Г250Г3 автомобилей ГАЗ-53, ГАЗ-33061, ГАЗ-3307

1 – гайка; 2 – шайба пружинная; 3 – шкив приводной; 4 – вентилятор; 5 – втулка; 6 – крышка со стороны привода; 7 – шарикоподшипник; 8 – шайба специальная; 9 – шпонка; 10 – ротор; 11 – шарикоподшипник; 12 – щеткодержатель; 13 – щетка изолированная; 14 – щетка “массы”; 15 – крышка щеткодержателя; 16 – крышка подшипника; 17 – винт; 18 – втулка изоляционная; 19 – крышка со стороны контактных колец; 20 – блок выпрямительный; 21 – болт контактный; 22 – шайба; 23 – винт; 24 – статор.

Характеристика переключателя света фар

Для чего нужен центральный переключатель света (ЦПС), как можно использовать подключаемый выключатель освещения и какова его схема подключения? Для начала рассмотрим назначение, а также принцип работы устройства.

Назначение и принцип работы

О назначении мы много говорить не будем

Всем известно, насколько важно качественное освещение дорожного покрытия в условиях плохой видимости. Свет фар во многом определяет безопасность автомобилиста за рулем, при его отсутствии передвижение на транспортном средстве в темное время суток является запрещенным

Ведь без обозначения автомобиля может пострадать не только нарушитель, но и водители других машин.

Итак, подрулевой переключатель света фар предназначен для:

обеспечения безопасного передвижения в темное время суток благодаря возможности активации освещения;
обозначения габаритов транспортного средства в темноте.

Подрулевой выключатель света в снятом виде

Подрулевой переключатель применяется для включения:

габаритных огней;
ближнего освещения;
дальнего света;
поворотных огней при повороте авто.

Дальнее освещения обычно используется в условиях плохой видимости, а также при езде по неосвещенному участку дороги.

Что касается принципа функционирования, то здесь в целом также все просто:

В определенный момент водитель жмет на кнопку на переключателе.
Сформированный импульс переключатель отправляет на блок управления или сразу на оптику, в зависимости от конструкции транспортного средства.
Блок обрабатывает этот импульс и определяет, какой тип освещения необходимо включить — габаритный, ближний или дальний. Соответствующий импульс передается на оптику.
В соответствии с полученным сигналом происходит активация света.

Схема

Если вас интересует схема подключения переключателя, то она предоставлена ниже.

Схема подключения выключателя к бортовой сети

Типов устройств для переключения освещения может быть несколько. Наиболее популярный тип — механическое устройство, в данном случае переключение осуществляется в результате механического воздействия руки водителя на устройство. Человек выбирает необходимый в данный момент вид освещения и в соответствии с этим выбирает режим на устройстве. Более современным видом устройств для активации оптики является автоматическая система включения света.

Система в автоматическом режиме определяет, когда необходимо включать и какой свет, основываясь на некоторых параметрах:

плохой уровень освещенности дорожного покрытия;
превышение порога скорости транспортного средства (включается дальний свет);
отсутствие других автомобилей или препятствий впереди;
при езде вне населенного пункта.

Неисправности

Теперь вкратце расскажем о неисправностях.

В работе переключателя может произойти два вида неисправности:

Механическая, вызванная механической поломкой элементов. Проявляться такая неисправность может в виде того, что при нажатии на соответствующую кнопку не работает освещение транспортного средства. Либо же после включения поворотника устройство, вместо того, чтобы вернуться на место с возвращением руля, продолжает оставаться в таком положении, пока водитель сам не вернет его на место.
Электрическая. Такая неисправность может быть вызвана поломкой схемы внутри девайса, отсоединением либо окислением контактов. Если проблема заключается в контактах, то их достаточно просто зачистить или заменить, перепаять. Если же суть неисправности кроется в схеме, то проще будет полностью заменить устройство, чем заниматься его ремонтом (автор видео о ремонте механизма своими руками — канал SamaraRovenki).

Что может быть с генератором 5101.3701 на ГАЗ 3309

Если при включении зажигания на панели приборов не загорелась лампочка разрядки аккумулятора, то генератор после запуска двигателя не заработает, смотрите по вольтметру, стрелка останется слева.

Если двигатель заработал, а лампочка не погасла, значит, генератор не заработал (проверьте ремень)

Если лампочка загорелась на ходу, то значит, генератор перестал работать

Если лапочка помаргивает, это значит, что пора заменить щетки

Если лампочка слабо подсвечивается – генератор неисправен

Если лампочки светятся слишком ярка, помаргивают, а аккумулятор становится мокрым, значит напряжение слишком высокое, надо срочно заменить регулятор напряжения.

Если лампочка гаснет только на высоких оборотах, то генератор неисправен

Если генератор громко шумит, надо менять подшипники. Если генератор очень старый, то лучше поменять целиком генератор.

При любой неисправности надо ехать туда, где сделаю ремонт генератора, иначе через два часа можно безнадежно встать

Датчик коленвала ларгус 16 клапанов где находится
Инструкция по эксплуатации эбу
Где находится номер кузова киа спортейдж 3
Замена топливного фильтра киа бонго 3
Доверенность на получение страховой выплаты по осаго образец

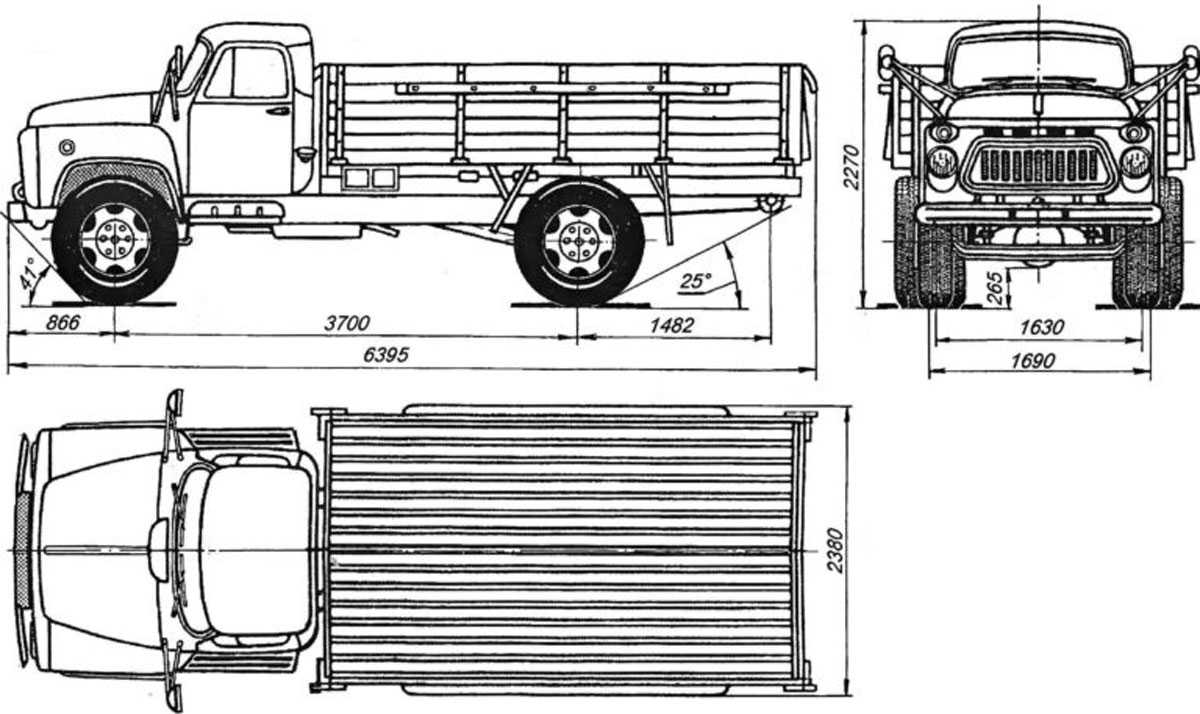

Спецификация двигателя и тип топлива

ГАЗ 53 оснащен двигателем объемом 4,25 литра, который относится к типу бензиновых двигателей. Данный двигатель работает на бензине с октановым числом не менее 66. Рекомендуется использовать бензин марки АИ-92, так как он обеспечивает оптимальное соотношение мощности и экономичности.

Двигатель ГАЗ 53 имеет 6 цилиндров и использует схему равномерного зажигания по распределению. Мощность двигателя составляет 110 лошадиных сил при 3200 оборотах в минуту. Максимальный крутящий момент достигает 313 Нм при 2000 оборотах в минуту.

Тип топлива, используемый в ГАЗ 53, является свинцовым бензином. Однако, с целью снижения экологической нагрузки и улучшения экономичности, рекомендуется использовать безсвинцовый бензин. Безсвинцовый бензин минимизирует выбросы вредных веществ в атмосферу, повышает эффективность сгорания и продлевает срок службы двигателя.
