Карбюратор газ 53

Неисправности карбюратора

В карбюраторе автомобиля ГАЗ 53 могут быть много различных неисправностей, но все они связаны с повышенным расходом топлива в независимости от того, обогащенная или обедненная смесь поступает в цилиндры. Помимо повышенного расхода топлива характерны следующие признаки неисправностей:

• Идет черный дым из выхлопной трубы. Особенно он заметен при резком увеличении оборотов ДВС. При этом могут раздаваться выстрелы в глушитель;
• Двигатель неустойчиво работает на холостых оборотах, также может глохнуть на ХХ;
• Мотор не развивает оборотов, захлебывается, идут хлопки во впускной коллектор;
• При резком ускорении в работе ДВС возникает провал;
• Вялый разгон автомобиля, но на больших оборотах машина едет нормально;
• Недостаток мощности, двигатель не развивает оборотов;
• Рывки при движении, особенно заметны при наборе скорости.

Ремонт карбюратора для грузовика ГАЗ 53

Неисправной может быть любая из систем карбюратора, но чаще всего происходит следующее:

• Засоряется система холостого хода. Двигатель неустойчиво работает на ХХ, глохнет. Расход бензина возрастает при этом значительно;
• Заклинивает в цилиндре поршенек насоса-ускорителя. При резком ускорении автомобиль дергается, происходит провал в карбюраторе;
• Коробление корпуса поплавковой камеры в месте соединения с узлом дроссельных заслонок. В соединении происходит подсос воздуха, ТС обедняется, и мотор работает неустойчиво. Отрегулировать ХХ очень сложно – карбюратор практически не поддается регулировке;
• Засоряются жиклеры ГДС – топливные и воздушные. Все засорения в карбюраторе случаются из-за забитого топливного фильтра, эксплуатации автомобиля в пыльных условиях. Может быть засоренным и воздушный фильтр;
• Теряет герметичность поплавок или запорная игла поплавкового механизма. Карбюратор начинает переливать, часто автомобиль вообще невозможно запустить из-за перелива бензина.

Ремонт карбюратора в первую очередь подразумевает промывку и продувку всех систем. Для этого карбюратор снимают и разбирают, чтобы почистить все жиклеры.

Факты из истории

С 1968 года на Павловском автобусном заводе начали выпускать модели ПАЗ-672. В семидесятых годах с конвейера сошла модификация 3201, а затем — 3205. Двигатель в этих автобусах был аналогичен тому, что использовали ранее в грузовых автомобилях. Однако моторы комплектовались дополнительными элементами. Что касается системы питания, то в нее изменения не вносили, поэтому и здесь использовались карбюраторы из 126 серии. Но сразу перейти на новые силовые агрегаты было невозможно по причине появления в 1966 году ГАЗ-52, в котором устанавливался шестицилиндровый мотор. В 1977-м однокамерный карбюратор на этом моторе заменили на карбюратор К-126. Позже появилась практически точная копия К-126 — К-135. Сейчас карбюраторы 126-го семейства практически не используются на автобусах ПАЗ с двигателями ЗМЗ. Но полностью из эксплуатации они не вышли. И в связи с этим у владельцев появляются вопросы, на которые нужно найти ответы. Дело в том, что 126-я серия устанавливалась на «Волги», а также на УАЗы. Поэтому необходимо рассмотреть устройство этих узлов, основные неисправности, способы настройки.

Устройство

Итак, этот агрегат имеет две камеры — первичную и вторичную. Первая задействуется при любых режимах работы двигателя. Агрегат использует вторичную камеру, если нагрузка на мотор высокая или максимальная. Чтобы двигатель мог работать без сбоев и перебоев, карбюратор К-126 включает в себя различные основные дозирующие системы. Эти элементы располагаются в крышке, а также непосредственно внутри корпуса первичных и вторичных камер.

Поплавковая система вместе с крышкой для нее изготовлена из сплава на основе цинка методом литья. Материалом для производства смесительных камер карбюратора служат сплавы на основе алюминия. Крышка камеры с поплавком соединена через картонную уплотнительную прокладку.

Устройство

К-135 является эмульсированным, с двумя камерами и падающим потоком.

Две камеры независимы друг от друга, через них осуществляется подача горючей смеси в цилиндры через впускную трубу. Одна камера обслуживает с 1-го по 4-й цилиндры, а другая все остальные.

Воздушная заслонка находится внутри поплавковой камеры, и оснащена двумя автоматическими клапанами. Основные системы, которые применены в карбюраторе, действуют по принципу воздушного торможения бензина, кроме экономайзера.

Кроме того, каждая камера имеет свою систему холостого хода, главную дозирующую систему и распылители. У двух камер карбюратора общее только система пуска холодного двигателя, ускорительный насос, частично экономайзер, который имеет один клапан на две камеры, а также механизм привода. По раздельности на них установлены жиклеры, располагающиеся в блоке распылителей, и относящиеся к экономайзеру.

Каждая система холостого хода имеет в своем составе топливный и воздушный жиклеры, и по два отверстия в смесительной камере. На нижнем отверстии установлен винт с резиновым кольцом. Винт предназначен для того, чтобы регулировать состав горючей смеси. А резиновый уплотнитель не дает воздуху проникать через отверстие винта.

Система холостого хода не может обеспечить нужный расход топлива на всех режимах работы двигателя, поэтому в дополнение к ней на карбюратор установлена главная дозирующая система, которая состоит из диффузоров: большой и малый, топливного и воздушного жиклеров и эмульсированной трубки.

Главная дозирующая система

Основой карбюратору служит главная дозирующая система (сокращенно ГДС). Она обеспечивает постоянный состав ТС и не дает ей обедняться или обогащаться на средних оборотах двигателя внутреннего сгорания (ДВС). На каждую из камер в системе устанавливается по одному топливному и по одному воздушному жиклеру.

Система холостого хода

Система холостого хода создана обеспечивать стабильную работу мотора на холостых оборотах ДВС. Дроссельная заслонка карбюратора должна быть всегда немного приоткрыта, и бензиновая смесь на холостом ходу (ХХ) поступает во впускной тракт в обход ГДС. Положение оси дросселя устанавливается винтом количества, а винты качества (по одному на каждую камеру) позволяют обогатить или обеднить смесь на ХХ. От регулировки в немалой степени зависит расход топлива автомобиля.

Поплавковая камера

Поплавковая камера находится в главном корпусе и поддерживает уровень бензина в карбюраторе, необходимый для нормальной работы системы питания двигателя. Главными элементами в ней является поплавок и запорный механизм, состоящий из иглы с мембраной и седла клапана.

Экономайзер

Система экономайзера обогащает ТС на больших оборотах ДВС с увеличением нагрузки. В экономайзере есть клапан, который при максимальном открытии дроссельных заслонок пускает порцию дополнительного топлива по каналам в обход ГДС.

Ускорительный насос

В карбюраторе К126 (К135) ускоритель представляет собой поршенек с манжетой, который работает в цилиндрическом канале. В момент резкого нажатия на педаль акселератора (газа) привод дроссельной заслонки, механически связанный с системой ускорителя, заставляет поршень быстро передвигаться по каналу.

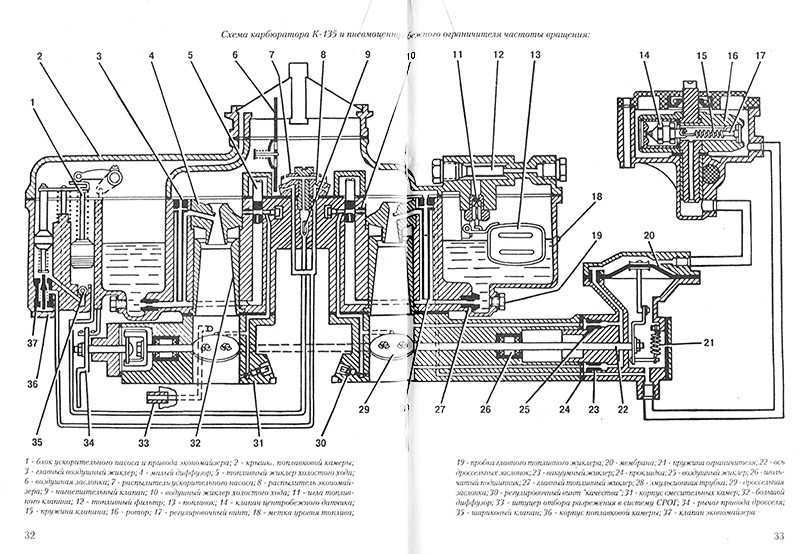

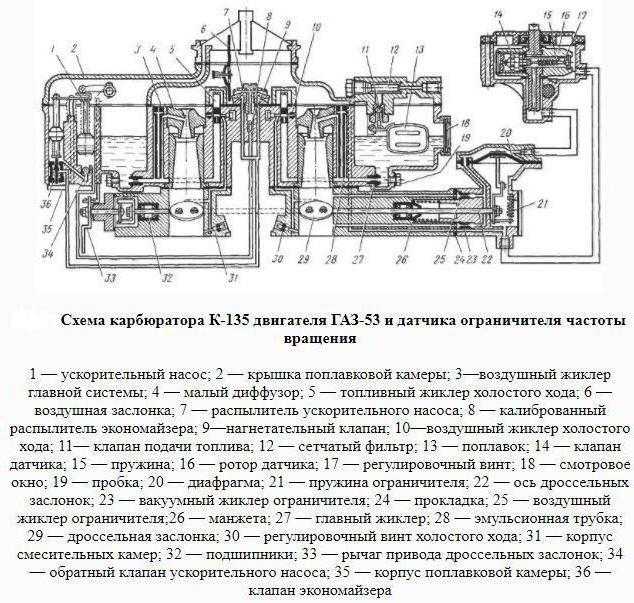

Схема устройства карбюратора К126 с названием всех элементов

Ограничитель числа оборотов

Система не допускает превышение определенного количества оборотов коленчатого вала за счет неполного открытия дроссельной заслонки. Работа основана на пневматике, за счет разрежения диафрагма в пневматическом клапане устройства двигается, поворачивая механически связанную с узлом ограничителя ось дроссельных заслонок.

Система пуска

Система пуска обеспечивает стабильную работу холодного двигателя. Система состоит из пневматических клапанов, находящихся в воздушной заслонке, и системы рычагов, которые дроссельную и воздушную заслонку связывают. При вытягивании троса подсоса воздушная заслонка закрывается, тяги тянут за собой дроссель и приоткрывают его.

При запуске холодного двигателя газ 53 клапана в воздушной заслонке под действием разряжения открываются и добавляют воздух в карбюратор, не позволяя мотору заглохнуть на слишком обогащенной смеси.

Краткое описание устройства

Карбюратор К-126 — это базовая модель для многих моделей УАЗ и ГАЗ. Как и огромная масса других аналогичных агрегатов, эта модель оснащена двумя смесительными камерами — первичной и вторичной. Также конструкция включает в себя воздушную заслонку. Каждая из смесительных камер оснащена отдельной дозирующей системой. Карбюраторы укомплектовываются ускорительным насосом и системой, обеспечивающей стабильную работу двигателя на холостом ходу. Также устройства оснащаются экономайзером.

За счет применения всех этих систем двигатель может эффективно работать в разных режимах. Когда устройство полностью исправно, оно подготавливает оптимальную топливную смесь, на которой двигатель может работать максимально стабильно и с полной отдачей. Карбюратор оснащен системой, облегчающей запуск холодного силового агрегата и функцию запуска мотора после недавней остановки. Конструктивно 126 карбюратор на УАЗе являет собой двухкамерный агрегат с двумя диффузорами и камерами с системой их последовательного открытия.

Регулировка и ремонт

Без полной разборки устройства, возможно отрегулировать своими руками только уровень холостого хода. Расход топлива зависит напрямую от частоты вращения коленчатого вала. Принцип действия представляет регулировку карбюратора газ 53 винтами качества и количества.

Имеется несколько регулировок:

• Количество бензина в поплавковой камере;
• Настройка работы экономайзера;
• Ход поршня ускорительного насоса;
• Количество оборотов, жиклер холостого хода.

Правильное регулирование холостого хода производиться на исправном двигателе. Обычно процедуру производят после профилактики, чтобы исключить другие возможные причины нестабильной работы.

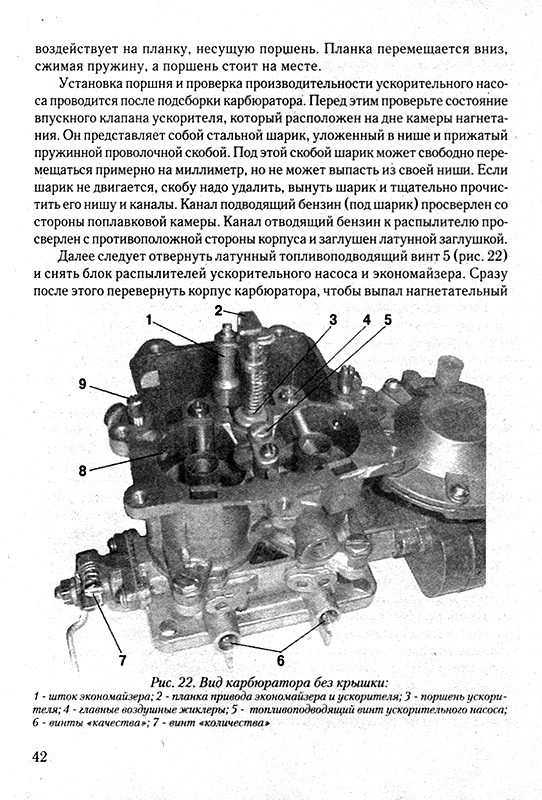

Вид карбюратора без крышки: 1 шток экономайзера; 2 планка привода эхономайзера и ускорителя; 3 — поршень ускорителя; 4 — главные воздушные жиклеры; 5 — тотивоподводящий винт ускорительного насоса; 6 — винты «качества»; 7 — винт «количества»

Процесс и схема регулировки ХХ на 53 карбюраторе представляет собой следующий принцип действия:

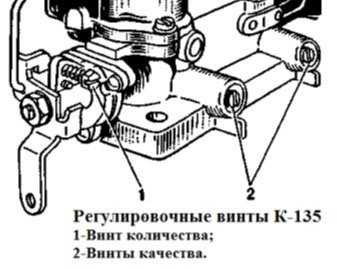

• Регулировочные винты холодного двигателя закручиваются до упора, после открутить на 3 полных оборота. Настроить карб возможно шлицевой отверткой;
• Прогреть двигатель до рабочей температуры;
• Количество оборотов к135му регулируется винтом на слух, так как автомобиль не оснащен тахометром. Обороты должны держаться между высокими и низкими, недопустимы протраивания и дергания;
• Винт качества к135 закручивается до начала уровня перебоев работы двигателя, настраивать необходимо постепенно, отрегулировать паз своими руками, до достижения нормальной, стабильной работы.
• Регулировка количества производится на обеих камерах, параллелью друг другу;
• В тех случаях, когда автомобиль глохнет при сбросе газа, возможно поднять рабочие обороты.

Ремонт карбюратора газ 53 производится при существенном повреждении узлов или выявленном загрязнении. Промывка производится по требованию, слишком частая процедура может забыть каналы топливной подачи, вывести приборы из строя. Наиболее распространенным методом является очистка поплавковой камеры. Отложения удаляются только верхним слоем, так как прикипевшая грязь может попасть во впускную часть каналов и нарушить работу всех систем. Причины нагара и отложений – некачественные или старые топливные фильтры. Карбюратор газ 53 при промывке, стоит сразу заменить все фильтра очистки топлива и воздуха.

В процессе разборки необходимо проверить состояние всех элементов системы. Отремонтируем жиклеры, заслонки и ускорительный насос, которые имеют тонкие каналы, при засорении, влияют на работу двигателя.

Техническое обслуживание и возможная регулировка карбюратора газ 3307, установленного на автомобиле газель, не требует полного снятия с двигателя. Завод предусмотрел, что демонтаж воздушного фильтра дает возможность плановой проверки состояния, регулировки холостого хода. При полной очистке и замене узлов производится снятие узла с двигателя. Правильная техническая эксплуатация, замена фильтров делают необходимость в полном ремонте минимальной. Достаточно производить профилактику по мере загрязнения в виде промывки карбюратора к-135.

Промывка производится с помощью горючей жидкости. Существуют специальные средства, принцип действия которых позволяет под давлением воздуха доставить жидкость в труднодоступные места, пазы. Наружная мойка производиться кисточкой до полного удаления отложений, грязи

Следует с осторожностью производить промывку внутренних деталей, так как существует вероятность нарушить уплотнения или засорить каналы грязью

Регулировка и ремонт

Без полной разборки устройства, возможно отрегулировать своими руками только уровень холостого хода. Расход топлива зависит напрямую от частоты вращения коленчатого вала. Принцип действия представляет регулировку карбюратора газ 53 винтами качества и количества.

Имеется несколько регулировок:

• Количество бензина в поплавковой камере;
• Настройка работы экономайзера;
• Ход поршня ускорительного насоса;
• Количество оборотов, жиклер холостого хода.

Правильное регулирование холостого хода производиться на исправном двигателе. Обычно процедуру производят после профилактики, чтобы исключить другие возможные причины нестабильной работы.

Вид карбюратора без крышки: 1 шток экономайзера; 2 планка привода эхономайзера и ускорителя; 3 — поршень ускорителя; 4 — главные воздушные жиклеры; 5 — тотивоподводящий винт ускорительного насоса; 6 — винты «качества»; 7 — винт «количества»

Процесс и схема регулировки ХХ на 53 карбюраторе представляет собой следующий принцип действия:

• Регулировочные винты холодного двигателя закручиваются до упора, после открутить на 3 полных оборота. Настроить карб возможно шлицевой отверткой;
• Прогреть двигатель до рабочей температуры;
• Количество оборотов к135му регулируется винтом на слух, так как автомобиль не оснащен тахометром. Обороты должны держаться между высокими и низкими, недопустимы протраивания и дергания;
• Винт качества к135 закручивается до начала уровня перебоев работы двигателя, настраивать необходимо постепенно, отрегулировать паз своими руками, до достижения нормальной, стабильной работы.
• Регулировка количества производится на обеих камерах, параллелью друг другу;
• В тех случаях, когда автомобиль глохнет при сбросе газа, возможно поднять рабочие обороты.

Ремонт карбюратора газ 53 производится при существенном повреждении узлов или выявленном загрязнении. Промывка производится по требованию, слишком частая процедура может забыть каналы топливной подачи, вывести приборы из строя. Наиболее распространенным методом является очистка поплавковой камеры. Отложения удаляются только верхним слоем, так как прикипевшая грязь может попасть во впускную часть каналов и нарушить работу всех систем. Причины нагара и отложений – некачественные или старые топливные фильтры. Карбюратор газ 53 при промывке, стоит сразу заменить все фильтра очистки топлива и воздуха.

В процессе разборки необходимо проверить состояние всех элементов системы. Отремонтируем жиклеры, заслонки и ускорительный насос, которые имеют тонкие каналы, при засорении, влияют на работу двигателя.

Техническое обслуживание и возможная регулировка карбюратора газ 3307, установленного на автомобиле газель, не требует полного снятия с двигателя. Завод предусмотрел, что демонтаж воздушного фильтра дает возможность плановой проверки состояния, регулировки холостого хода. При полной очистке и замене узлов производится снятие узла с двигателя. Правильная техническая эксплуатация, замена фильтров делают необходимость в полном ремонте минимальной. Достаточно производить профилактику по мере загрязнения в виде промывки карбюратора к-135.

Промывка производится с помощью горючей жидкости. Существуют специальные средства, принцип действия которых позволяет под давлением воздуха доставить жидкость в труднодоступные места, пазы. Наружная мойка производиться кисточкой до полного удаления отложений, грязи

Следует с осторожностью производить промывку внутренних деталей, так как существует вероятность нарушить уплотнения или засорить каналы грязью

Карбюратор ГАЗ 53 имеет двухкамерную систему, каждая из них работает на 4 цилиндра. Дроссельная заслонка снабжена приводом сразу на обе камеры, поэтому топливо дозируется синхронно на все цилиндры. Для рационального расхода топлива на разных режимах двигателя в карбюраторе предусмотрено несколько систем для регулирования состава топливной смеси (ТС).

Так выглядит установленный на ГАЗ 53 карбюратор

На ГАЗ-53 установлен карбюратор марки К-135. На карбюраторе установлена сбалансированная поплавковая камера. Он способен одновременно открывать дроссельные заслонки.

Карбюратор изначально имел марку К126Б, последующая его модификация К135 (К135М). Принципиально модели почти ничем не отличаются, только изменились схема регулирования устройства, и на последних выпусках убрали из поплавковой камеры удобное смотровое окошко. Теперь увидеть уровень бензина стало невозможно.

Регулировка и обслуживание

Для того чтобы карбюратор исправно выполнял свои функции, требуется периодически обслуживать агрегат. Среди перечней операций можно выделить необходимость контроля надежного крепления карбюратора к двигателю, контроль и настройку уровня горючего в поплавковой камере. Также рекомендуется периодически выполнять регулировку холостых оборотов. В процессе обслуживания проверяют исправность ускорительного насоса и экономайзера. Чаще всего выполняются промывка и контроль пропускной способности жиклеров. Регулировка карбюратора К-126 начинается с настройки уровня топлива. Эту операцию проводят на заглушенном моторе. При ручной подаче горючего уровень его должен находиться между специальными метками в смотровом окне. Регулировать можно только при снятой крышке камеры. Для изменения уровня топлива подгибают язычок ограничителя так, чтобы игла меняла ход в пределах 1,5 мм. В процессе работы детали карбюратора изнашиваются. Из-за этого уровень горючего постепенно растет.

Поплавок

В корпусе камеры находится по два больших, а также малых диффузоров. Дополнительно там же имеются главные топливные и воздушные жиклеры и эмульсионные трубки в количестве двух единиц. Там же расположен жиклер холостого хода, система экономайзера и ускорительный насос вместе с приводом. Детали, за счет которых топливо распыляется в цилиндрах, размещены в малых диффузорах в каждой из камер карбюратора. Диффузор установлен в камеру посредством прессования. Дополнительно в поплавковой камере имеется окошко. Через него удобно наблюдать за уровнем бензина внутри и за работой механизма.

Каждый жиклер (неважно, топливный он или воздушный) оснащается специальными пробками. Они облегчают доступ к жиклерам без необходимости демонтажа агрегата

Жиклер холостого хода и вовсе можно открутить снаружи. Он находится на внешней части карбюратора.

Непосредственно в крышке камеры расположена воздушная заслонка вместе с приводом, а также автоматические клапаны. Последние можно увидеть над первой смесительной топливной камерой. Привод заслонки находится в соединении с осью дроссельной заслонки. Это сделано для облегчения запуска холодного мотора. Когда открывается воздушная заслонка, будет открываться также и дроссельная. При этом угол открытия будет такой, при котором коленчатый вал сможет вращаться на достаточном количестве оборотов для стабильной работы.

На крышке агрегата закреплен механизм, посредством которого работает поплавок. Он представляет собой элемент, подвешенный на оси, и игольчатый клапан, отвечающий за подачу жидкого горючего. Поплавок карбюратора представляет собой кусочек тонкой листовой латуни. Ее толщина составляет 0,2 мм. Игольчатый клапан выполнен в разборном виде. Он представляет собой иглу и корпус. Диаметр седла составляет 0,2 мм. Конусная часть иглы оснащена уплотнительной шайбой. Она изготовлена на основе фтористых сортов резины.
