Kia rio 3 (2011

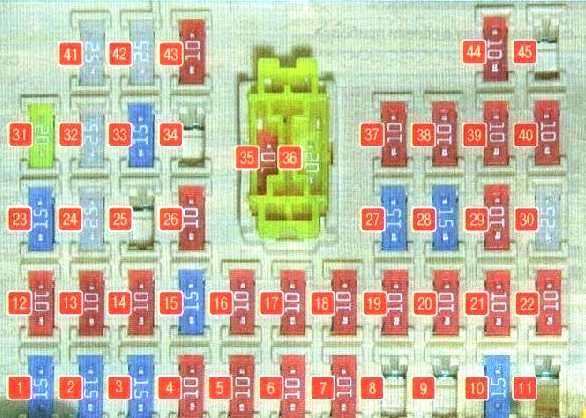

Предохранители в салоне Kia Rio 3

Монтажный блок находится в салоне авто со стороны водителя под панелью.

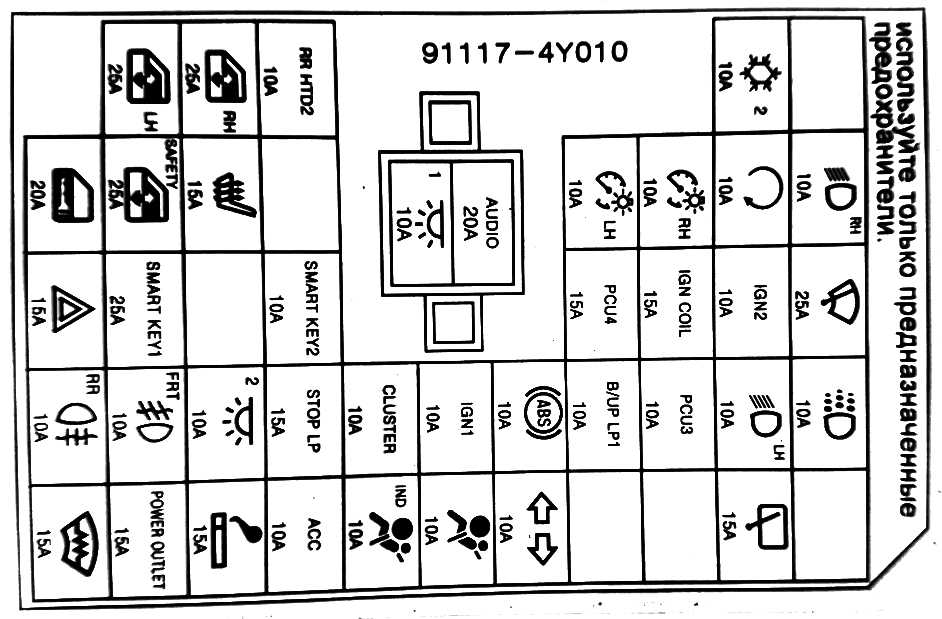

На самой крышке, есть обозначение всех предохранителей.

Назначение предохранителей в салоне Киа Рио 3

Номер/Сила тока, А	Наименование/Цвет	Назначение
1	15	FRT Deicer	Синий	Реле обогревателя зоны покоя щеток стеклоочистителя окна
2	15	P/OUTLET	Синий	Розетка для подключения дополнительного оборудования
3	15	C/UGHTER	Синий	Прикуриватель
4	10	ACC	Красный	Аудиостистема, блок ВСМ, блок управления системой электронного ключа
5	10	A/BAGIND	Красный	Сигнализатор отключения передней подушки безопасности
6	10	A/BAG	Красный	Блок управления системой безопасности SRS
7	10	—	Красный	Выключатель аварийной сигнализации
8	—		—	Резерв
9	—	—	_	Резерв
10	15	R/WPR	Синий	Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11		—	—	Резерв
12	10	RR	Красный	Реле заднего противотуманного фонаря
13	10	FRT	Красный	Реле передней противотуманной фары
14	10	ROOM 2	Красный	Реле автоматического отключения освещения
15	15	STOP LP	Синий	Реле, выключатель стоп-сигналов, блок управления системой электронного ключа
16	10	CLUSTER	Красный	Комбинация приборов, блок ВСМ
17	10	IGN 1	Красный	Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18	10	ABS	Красный	Гидроэлектронный модуль антиблокировочной системы, ABS, ESP
I 19	10	B/UPLP	Красный	Выключатель фонаря света заднего хода
20	10	PCU	Красный	Блок управления двигателем, блок управления системой электронного ключа
21	10	H/LP LH	Красный	Левая блок-фара
22	10	DAY TIME RUNNING UGHT	Красный	Дневные ходовые огни
23	15	HAZARD	Синий	Реле аварийной сигнализации
24	25	SMKJ	Серый	Блок управления электронного ключа
25	—			Резерв
26	10	SMK.2	Красный	Кнопка пуска и остановки двигателя
27	15	PCU	Синий	Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28	15	IGN COIL	Синий	Катушки зажигания, конденсатор
29	10	IGN 2	Красный	Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электростеклоподъемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30	25	F/WPR	Серый	Очиститель ветрового стекла, подрулевой переключатель
31	20	DOOR LOCK	Желтый	Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32	25	SAFETY P/WDW	Серый	Блокировка электрических стеклоподъемников
33	15	S/HEATER	Синий	Обогрев передних сидений
34	—			Резерв
35	10	ROOM 1	Красный	Освещение салона, багажника, кондиционер
36	20	AUDIO	Желтый	Аудиосистема
37	10	TAILLH	Красный	Задний левый фонарь, лампы освещения номерного знака, левая блок-фара, подсветка панели приборов
38	10	TAIL RH	Красный	Правый задний фонарь, правая блок-фара, подсветка панели приборов
39	10	START	Красный	Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
40	10	H/LP RH	Красный	Правая блок-фара, комбинация приборов
41	25	P/WDW LH	Серый	Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника
42	25	P/WDW RH	Серый	Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника
43	10	RRHTD	Красный	Система обогрева наружных зеркал заднего вида
44	10	A/CON_2	Красный	Кондиционер
45	—	—	—	Резерв

Не работает омыватель лобового стекла на Киа Сид

Такая проблема с омывателем лобового стекла на Киа Сид может привести к тому, что поездку придётся прекратить, чтобы не создать аварийную ситуацию на дороге. Поездку продолжить можно, но придётся останавливаться довольно часто, чтобы очистить лобовое стекло. В большинстве случаев такую проблему можно решить самостоятельно, просто следует знать, что искать, где искать.

Где может быть проблема

Если при включении переключателя не слышен звук работающего насоса омывателя лобового стекла, первое, что приходит на ум водителю, это проверить плавкую вставку в блоке предохранителей. Нужные предохранители установлены в салонном блоке, их два.

Они имеют обозначение на крышке FR WIPER, RR WIPER. Первый из них рассчитан на ток силой 25 Ампер, второй на 15 Ампер.

Проверить их можно визуально, но лучше использовать измерительный прибор, в качестве которого хорошо подходит автомобильный тестер или мультиметр.

Его отсутствие может быть из-за обрыва проводов подачи питания, окисления контактов переключателей на рулевой колонке или их неисправность. Попробуйте подключить электромотор насоса непосредственно к аккумуляторной батарее.

Работа моторчика подтвердит проблемы проводки или переключателей.

Наличие питания на клеммах нерабочего моторчика может свидетельствовать о его неисправности. Она может заключаться в износе щёток, обрыве в обмотках, других поломках. Устранить абсолютно все проблемы с электродвигателем самостоятельно невозможно, но восстановить работу зависших или изношенных щёток можно.

На что ещё следует обратить внимание

Наиболее часто происходит засорение или замерзание жидкости в магистралях её подачи к форсункам. Иногда через забывчивость водителя бачок омывателя оказывается пустым.

Проблемы создаёт использование «контрафакных» незамерзаек или обыкновенной воды.

В некоторых случаях применение двух разных видов жидкостей приводит к выпадению осадков, которые легко засоряют магистральные трубки и форсунки.

Если такое произошло на вашей машине Киа Сид, систему следует тщательно промыть, продуть сжатым воздухом, жидкость заменить на качественную. Жидкость, используемую не по сезону, меняют иначе она может замёрзнуть. Если такое случается, систему нужно отогреть. Для этого машину необходимо поставить в тёплое место. Это может быть отапливаемый гараж, подземная парковка, другие аналогичные места.

расшифровка номера и где находится код кузова

Вторичный автомобильный рынок предлагает огромное количество различных транспортных средств на любой вкус и кошелек. Однако, при покупке бывших в употреблении автомобилей, хочется узнать их полную историю.

Проделать это можно, введя уникальный идентификатор транспортного средства или VIN в соответствующую базу данных. Код вин Киа Рио позволяет оценить возможное состояние автомобиля благодаря зашифрованным в нем параметрам.

Расшифровка идентификационной таблички

Перед тем, как перейти к непосредственной расшифровке идентификатора автомобиля Киа Рио важно узнать, где находится вин номер. Машины от корейского производителя содержат идентификационные таблички в следующих местах:

Машины от корейского производителя содержат идентификационные таблички в следующих местах:

Под передним сиденьем пассажира. Для проверки кода следует аккуратно отогнуть мягкую обивку салона.
Дублирующая табличка располагается на средней стойке автотранспортного средства со стороны водителя.
Третья информационная табличка находится под лобовым стеклом.

производитель автомобиля;
уникальный идентификационный номер машины;
разрешенная предельная масса машины;
полная масса с прицепом;
пиковая нагрузка на переднюю ось;
пиковая нагрузка на заднюю ось;
цвет обивки салона;
цвет лакокрасочного покрытия и номер кузова.

Расшифровка VIN кода на автомобиле Kia Рио 3

VIN или идентификационный номер машины – это уникальный шифр состоящий из семнадцати значений. В данном идентификаторе автомобиля зашита информация о ключевых характеристиках, годе выпуска и компании производителе машины.

Расшифровка ВИН кода – это простая задача, для успешного выполнения которой важно знать, что означают все элементы шифра

Первые три символа VIN’a – это код завода-изготовителя.Например, Z94 – это российский завод Hyundai Motors manufacturing RUS.
Следующий элемент означает модельный ряд автомобиля.Литера C означает Kia Рио.
Пятый элемент слева показывает класс и комплектацию автомобиля.Всего имеется пять классов: А – малый класс, то есть минимальная комплектация; В – средний-малый класс, что соответствует комплектациям Комфорт и Люкс; С – средний класс или наборы Престиж и Премиум; D – средний-высший класс, Е – высший класс, соответствует максимальной комплектации автомобиля.
Шестой элемент показывает тип кузова.Например, 4 – это четырехдверный седан, а 8 – универсал.
Следующая цифра показывает предустановленные модули безопасности. 0 означает отсутствие подушек и ремней, 1 – показывает наличие всех элементов безопасности.
Восьмая литера слева говорит о виде установленного силового аппарата.А – младшая модель двигателя с 1.4 объемом литра; Б – старший мотор, объемом 1.6 литра.
Буква, идущая девятой, отображает расположения рулевого колеса и тип установленной коробки переключения передач.Например, А – левый руль и механика; В – левый руль и автомат; Е – левый руль и вариантов; Т – правый руль и вариатор; М – правый руль и автоматическая коробка переключения передач.
Десятый элемент шифра переводится как модельный ряд автомобиля.В – это модель Киа Рио 2011 года; С – 2012 и так далее.
Одиннадцатая буква повествует о месте выпуска автомобиля.Например, R – это Санкт-Петербург, 5 – это Хвасунг, Т – это Сеосан.
Оставшийся блок цифр – это серийный номер машины.Он может лежат в диапазоне от 000001 до 999999.

Расшифровка номера двигателя Kia Rio 3

В автомобилях Киа Rio всех годов выхода имеется специальный шифр двигателя.

Первый элемент – это тип используемого топлива.Например, G – бензиновый мотор.
Вторая слева цифра показывает тип двигателя.Например, 4 – четырехтактный четырехцилиндровый мотор.
Третья литера слева – это наименование двигателя.Буква F – это силовая установка Gamma с бензиновым питанием.
Четвертый элемент шифра показывает год выпуска силовой установки.В – 2011 год выпуска, С – 2012, D – 2013, E – 2014 и так далее.
Следующий элемент – это место разработки мотора.Например, буква А – это Асан, В – Пекин, 1 – Янченг, К – Монтгомери, Н – Хвасун и так далее.
Последняя группа цифр показывает серийный номер силовой установки.Данный код может быть от 000001 до 999999.

Заключение

Секретные шифры в автомобилях имеют крайне важную миссию. При покупке транспортного средства наличие всех информационных табличек гарантирует оригинальность кузова и остальных элементов авто.

Расшифровка VIN Kia Rio позволяет с легкостью узнать практически всю информацию о машине, включая страну производства, модельный ряд и установленные ходовые системы. Благодаря комплектации автомобилей специальным шифром двигателя покупатели могут убедиться в оригинальности силовой установки.

Точки подключения автосигнализации на KIA Rio

Концевики дверей – зеленый провод (между желтыми), правый разъем комбинацииКонцевик багажника – зеленый оранжевый, правый разъем комбинацииКонцевик капота – установить

Габарит – желтый черный (двойной), коричневый разъем монтажного блока

Блокировка – зеленый провод (толстый), белый разъем (FLR A) монтажного блока (левый верхний угол), (питание бензонасоса)

Плюс – питание блока, красный провод, одинарный разъем на монтажном блокеПлюс после зажигания – разъем ENG F (правый верхний угол блока) – розовый провод (слева внизу разъема)

Стоп сигнал – разъем ENG «Е» (серый разъем, верх монтажного блока), красный желтый провод (2)

Датчик масла – средний разъем комбинации (самый маленький), оранжевый провод

Ручник – белый черный провод правого разъема комбинации

Силовые провода на замке зажигания: Плюс – синий и зеленыйIG1 – розовыйIG2 – оранжевыйACC – желтыйСтартер – белый

Автомобиль, оборудованный полным центральным замком:Замки дверей – разъем FLR (A) на монтажном блоке (по минусу):Желтый черный – отпирание. (в самом верху разъема)Синий – запирание

Повороты – разъем FLR (A) на монтажном блоке: синий провод – правый поворот (третий пин сверху); разъем FLR (В) на монтажном блоке: зеленый провод – левый поворот (правый верхний угол разъема)

Подключение магнитолы(заглушка магнитолы выщелкивается без снятия консоли)Магнитола задвигается в заводской контейнер, без фиксации

белый (-); коричневый (+) – перед левыйжелтый (-); черный (+) – перед правыйоранжевый (-); зеленый (+) – задний правыйсиний (-); красный (+) – задний левый

Черный – минусКрасный – плюсЖелтый – габаритЗеленый – АСС

Где посмотреть номер двигателя на киа рио * Клуб Киа Спортейдж

Номер двигателя и ВИН, где искать? — киа форум — KIA Клуб

Ответы на популярные вопросы по Программе утилизации | Программа утилизации подержанных автомобилей 2015 (Программа по обновлению парка автотранспорта) | АвтоЛикбез | kia

На Киа Спектра номер на двигателе находится под крышкой блока цилиндров на площадке в задней части двигателя. Двигатель, Подвеска и КПП. Где у Киа Рио номер двигателя?

Здесь найдется все!

kia • Клуб владельцев корейских автомобилей • Информация

Как узнать модель двигателя по вин коду Ауди, Форд, фольксваген, Митсубиси, БМВ, Тойота, Опель, Шкода, Ниссан

Что такое код и где его найти на автомобиле, история стандарта с какого времени он.

Единожды рассчитайте минимально необходимое место для параллельной парковки по уникальной формуле, запомните это число и всегда ориентируйтесь по нему. Гарантийная история по ВИН. Меня больше интересовал номер двигателя……. Мой авто: Не KIA RIO.

Номер двигателя и ВИН, где искать? — киа форум — KIA Клуб

Путешествие-перегон: Из Москвы в Магадан на Lexus RX 350

Где находится номер двигателя?

Потом был семейный отдых в теплой стране на море. По возвращении переезд на авто к.Поисковая список запросов, поиск информации. Программно-аппаратный комплекс с веб.

Где находится номер двигателя?

Где находится номер двигателя? Кузов, салон и ДОПы. Вернуться в Общие вопросы. Отправить по электронной почте…. Идентификационная табличка автомобиля, закрепленная на средней стойке кузова со стороны водителя или пассажира , содержит идентификационный номер автомобиля VIN.

Мы постарались собрать самые насущьные вопросы о Программе утилизации 2015 и ответить на них.13, 2013 · Форум Киа Рио, отзывы владельцев встречи, взаимопомощь, сотрудничество с дилерами.

Mercedes-Benz S-Class 5 литра, Доброго времен суток, расход 15, бензин, автоматическая коробка

Хорошая разборка, есть очень много всего, брату на днях там нашли отрезанные цельный зад.

Киа Рио 2016 года, бензиновый, расход 7.4, автомат, Седан, Ульяновск

1.8, 128 л.с., МТ, седан, 2016 Расскажу о своем новом джили эмгранд тем более машина.Разговор о мечте, а не о понтах. Эта машина вне времени.Я написал,что на последние деньги.

Здесь найдется все!

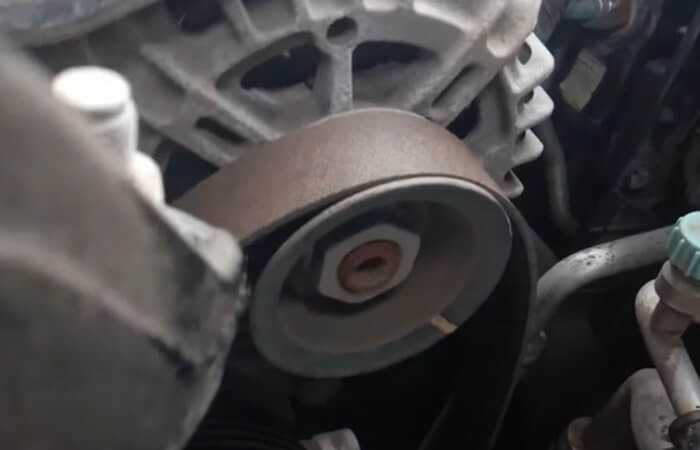

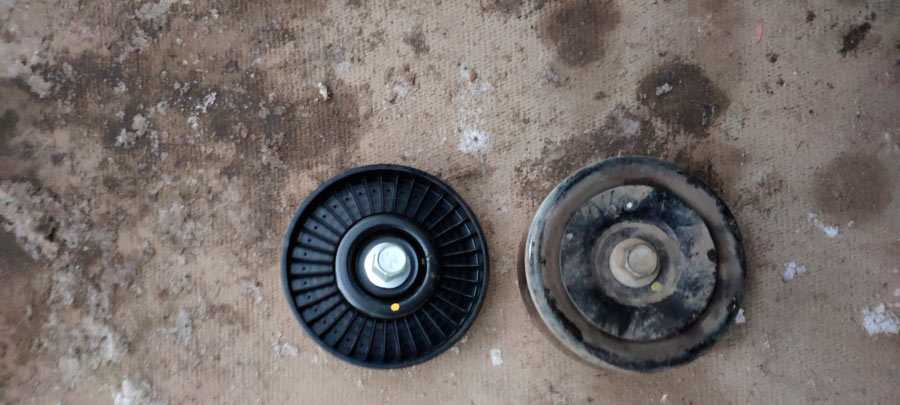

Натяжитель приводного ремня Киа Рио 1.4 — 1.6

Как поменять ремень

Проще всего ослабить натяжение ремня через натяжитель.

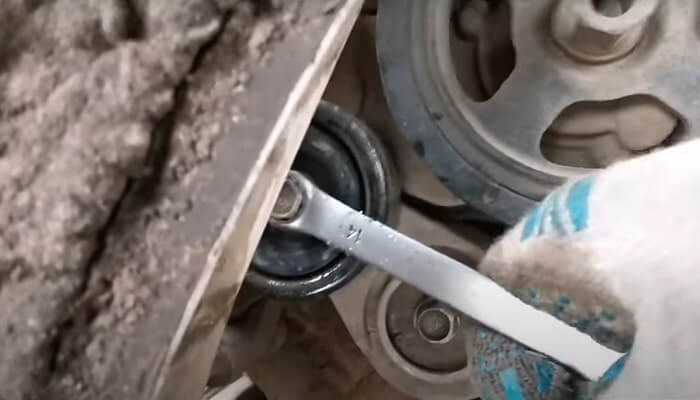

Можно использовать обычный накидной ключ с удлинителем. Обычно в 14:00

Если удлинителя нет, его можно выжать из-под машины или колесной арки. В первом варианте нужно снять металлическую защиту, если она есть. Во втором — колесо и правый пластиковый пыльник двигателя.

Выкручиваем и натяжение ремня ослабевает. Можно снять свободной рукой.

Установка нового ремня производится аналогично. Зажимаем и устанавливаем по схеме ниже, в зависимости от комплектации.

Есть альтернативный вариант замены. через генератор.

Необходимо полностью открутить верхний болт.

Затем вы ослабляете дно.

Генератор будет давить на двигатель. Нажмите на него, и вы можете снять его.

Напряжение вырабатывается зажатием генератора от головки блока цилиндров чем-то подходящим. Закручиваем болт в кронштейне и ухе, пока генератор не выровняется.

Где находится номер двигателя Киа Рио 2011 года

Где находится номер двигателя Киа Рио — 2011 года Подробнее

Где находится номер двигателя Киа Рио / Hyundai Solaris? А VIN коды на кузове? Подробнее

Номер двигателя Kia Rio 1 поколение рестайлинг 2004г. Двигатель A5D 1,5л 97 л.с. Подробнее

Где находится номер двигателя на Хендай Солярис Подробнее

Где находится номер двигателя Киа Спортейдж 3 ( часть 2) Подробнее

Солярис Рио 1.6 где находится номер двигателя Подробнее

Покупаете авто с пробегом? Проверьте номер двигателя! Подробнее

Расположение номера двигателя на киа рио 1 дв. 1.5 Подробнее

Расположение номера двигателя на kia spectra Подробнее

Зачем проверять номер двигателя перед покупкой автомобиля с пробегом? Подробнее

Перебитые номера. Откровения криминалистов. Лиса Рулит. Подробнее

ЗАЛЁТ на 400.000р! Сам Себе АВТОЭКСПЕРТ! Hyundai Solaris, автомобиль с вопросами Подробнее

Как очистить номер двигателя | How to clean engine number Подробнее

Как проверить документы перед покупкой автомобиля. Подробнее

Проверка перед покупкой hyundai solaris 2016, продает частник но в стс автопрокат. Подробнее

Чем опасен дубликат ПТС. Какие ДУБЛИКАТЫ бывают Подробнее

Hyundai Solaris. На что смотреть при покупке в рубрике «Я САМ» Подробнее

Как зарегистрировать на автомобиле новый или другой б/у двигатель! Подробнее

Точки подключения автосигнализации на Kia Rio 2013

+12В – красный толстый на блоке предохранителей

Замок зажигания:АСС – синийIGN1 – синийIGN2 – зелёныйСтартер – белый Для варианта с МКПП:Стартер – синий провод на педали сцепления

Панель приборов:Повороты – зелёный в левом разъёме и синий (или серый/оранжевый) в правом разъёмеДвери – зелёный (тонкий) в левом разъёмеБагажник – зелёный (тонкий) левом разъёмеРучник – красный/чёрный в левом разъёме

Открывание багажника (силовой) – синий толстый. В жгуте в пороге или на нижнем большом разъёме блока предохранителей.

Центральный замок:отпирание – синий/красныйзапирание – белый/красныйНа разъеме за накладкой у левой ноги водителя

Бензонасос – белый толстый в левом пороге или на отдельном белом разъёме за блоком предохранителей

Тормоз – красный, там же, где и бензонасос на том же разъёме

Если ставится автосигнализация, не имеющая функции автоматического закрывания ЦЗ после остановки двигателя (на примере установки А92 Flex, где нет этой функции), провод любого гибкого доп канала соединить с зеленым проводом сигнализации и настроить импульс гибкого дополнительного канала для закрытия ЦЗ:1000200130004000ЗП18У001ОС00У000dУOFdbOF

Данная настройка даст минусовой импульс 1 сек на выходе дополнительного канала после глушения двигателя, заведенного с брелка или автоматически, только в охране.

Сколько основных блоков с предохранителями и реле на КИА Рио 3

На КИА всего 3 модуля с предохранительными узлами. Они представляют собой плавкие узлы из чистых металлов и при высокой нагрузке сгорают. В этот момент разрывается электрическая цепь. Это защищает машину от повреждения, т.к. ток перестает поступать к оборудованию.

Цена модуля минимальна, приобрести его можно в любом автомагазине. Замена старого звена производится только при учете его номинала. Запрещено использование отремонтированных сегментов.

После установки устройства следует проверить работоспособность электрического оборудования. Если замена не решила вопроса, рекомендуется обратиться в сервисный центр.

Специалист по электрике авто должен выявить причину замыкания в цепи. Проблема может быть связана с неисправностью электроприборов транспортного средства.

Кузов и салон

Мягкий лак, покрывающий кузов, легко царапается. Металл на месте сколов цвести не торопится. На нескольких машинах после зимы вспучилось хромированное покрытие облицовки радиатора. Ограничители угла открытия дверей вскоре начинают скрипеть. Причина в малом количестве смазки заложенной в узел при сборке.

На нескольких Kia Rio III из мест крепления вышла боковая часть переднего бампера. Скорей всего причина в слабеньких крепежах, сдавшихся под весом бампера от воздействия вибраций. Несущественной потерей можно считать обломившиеся зимой хрупкие пластиковые аэродинамические генераторы вихрей, способствующие охлаждению задних колес. Расположены они перед задними колесами снизу днища. Их иногда еще называют «брызговиками». Не стойки к морозам оказались и пластиковые накладки дверных ручек.

Лобовые стекла мягкие и легко царапаются, особенно зимой при очистке от наледи . Нескольких счастливчиков Рио, после ночной стоянки в морозы, встретил треснувшим лобовым стеклом. Трещина брала свое начало снизу посередине. Встречается у Киа и запотевание задних фонарей.

Экономия производителя на установке уплотнителя капота, привела к тому, что моторный отсек Kia Rio III быстро пачкается. Выйти из положения можно, проклеив щель обычным оконным или дверным самоклеющимся уплотнителем из строительного магазина. На экземплярах, собранных в период с 13 по 20 февраля 2012 года, Киа предписывает дополнительно проварить петлю капота, которая может «залюфтить» из-за нарушения технологии сварки.

В салоне у многих со временем начинает поскрипывать пластик. Чаще всего звуки возникают в приборной доске или козырьке над ней. Кроме того, поскрипывают панели и уплотнители дверей. У многих скрипит при нажатии и педаль газа. Причем, чем в салоне теплей, тем звук сильней.

Пластик в салоне плохо держит перепад температур. На нескольких машинах треснули: пластик под дефлектором воздуховода, консоль торпедо, рамка магнитолы и панель климат-контроля. Все случаи были признаны гарантийными, а поврежденные элементы заменены за счет дилера. Глянцевый пластик возле рычага АКПП и магнитолы комплектации Premium легко царапается.

У многих вызывает нарекание тканевая обивка сидений, растягивающаяся и приобретающая неэстетичный вид. К тому же нередки случаи расползания швов на заднем диване или водительском сиденье.

Предохранители в моторном отсеке Киа Рио

Под капотом автомобиля Кия Рио 3 размещены реле и предохранители для защиты цепей, управляющих работой:

двигателя;
бензонасоса;
кондиционера;
стартера;
других высоконагруженных систем.

Само устройство располагается возле аккумулятора. Чтобы добраться до предохранителей и реле, находящихся внутри, достаточно руками снять крышку, отжав фиксирующие элементы.

Схема элементов нанесена на внутреннюю сторону крышки.

Помимо обычных ножевых устройств, в монтажном блоке находится силовой модуль, состоящий из плавких вставок. Он закреплен в устройстве более надежно, двумя резьбовыми болтами, и меняется целиком в сборе.

Замена натяжного и обводного ролика

Если вы слышите скрип и свистящий звук из-под капота, это может быть признаком изношенного ремня генератора, либо проблем с натяжными роликами.

Проблема решается заменой натяжителя ремня или подшипников.

Сама операция выглядит так:

заглушите двигатель, поднимите и заприте капот и отсоедините минусовую клемму от аккумуляторной батареи;
найдите ремень генератора, сняв защитный кожух моторного отсека;
ослабьте и снимите ремень с ролика, нажав на кронштейн натяжного ролика;
откручиваем болт, который держит ролик;
старайтесь не оборвать нить, не забывайте, что здесь она обратная, то есть направлена по часовой стрелке;
если нет возможности подобрать болт ключом, воспользуйтесь гаечным ключом;
выбить изношенный подшипник из механизма, взяв головку на 17-19 и небольшой молоток;
старайтесь не повредить пластиковый корпус, выбив подшипник;
установить новый подшипник, запрессовав его;
собрать узел в обратном порядке;
затяните новый или старый натяжной болт, наденьте ремень и подключите питание к машине.

Опытные владельцы Киа Рио рекомендуют проводить такую профилактическую работу по замене натяжного ролика в генераторе с интервалом около 30-40 тысяч километров пробега.

Двигатель киа рио х лайн 1.4 характеристики

Все характеристики мотора KIA Rio X-Line 1.4 отражены в таблице ниже.

Марка	G4LC
Производство	Beijing Hyundai Motor Co.
Блок цилиндров	Алюминий
Число цилиндров	4
Число клапанов	4
Питание	Инжектор
Объем	1 368 см³
Диаметр цилиндра	72 мм
Ход поршня	84 мм
Степень сжатия	10.5 ед.
Мощность	100-110 л. с.
Крутящий момент	130-140 Нм
Экологические нормы	Евро 4/5

Как видно, 1.4 G4LC – это простой рядный, атмосферный движок в 4-мя цилиндрами и 16 клапанами. На Rio X-Line он выдает 100 л. с. на 6 000 об., а еще 132 Нм момента на 4 000 об.

Что касается комплектаций, то данный силовой агрегат доступен покупателям исключительно в базовой комплектации Комфорт. Работать он может с механикой или автоматом (обе коробки 6-ступенчатые).

Сделав небольшой анализ пришел к выводу что загрязнение такого характера (большие капли) просто физически не могут возникать в следствие проникновения в щель между капотом и другими частями. На фото видно как грязь дальше воздушного фильтра практически не проходит и то я думаю это в результате мойки под давлением.

Главная причина (но не единственная) это дырки возле стоек (на фото с диаметром примерно 3,5 см. ) видно следы грязи.

Их надо однозначно чем-то залеплять! Сделав это, мы больше не увидим подкапотное пространство в таком жутком состоянии. PS: защита двигателя должна быть установлена! Может сделать фото шумки капота?

Стоит ли оно того — ставить шумку? фото выложу вечером. По поводу ставить или нет, хрен его знает. Тише не стало если уже заказывали шумоизоляцию, резинку, то подтвердите пожалуйста парт номер, срок ожидания, сложность установки и самое главное ощущения, стало тише?

Блок в салоне

Находится в салоне под панелью, со стороны водителя, за защитной крышкой.

Пример схемы с крышки

Предохранители

Схема

Описание

1	15А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2	15А P/OUTLET Розетка для подключения дополнительного оборудования
3	15А C/LIGHTER Прикуриватель
4	10А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией
5	10А А/BAG IND Сигнализатор отключения передней подушки безопасности
6	10А А/BAG Блок управления системой безопасности SRS
7	10А Выключатель аварийной сигнализации
8	10А MOPS 2 ЭБУ ЭУР
9	Резерв
10	15А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11	15А Обогреватель рулевого колеса
12	10А RR Реле заднего противотуманного фонаря
13	15A FRT Реле передней противотуманной фары
14	10A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП
15	15A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных
16	10A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах
17	10F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18	10A ABS Переключатель на передней панели, модуль ESC, реле HAC
19	10A B/UP LP Выключатель фонаря света заднего хода
20	10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера
21	10А H/LP LH Левая блок-фара
22	10А DAY TIME RUNNING LIGHT Дневные ходовые огни
23	15А HAZARD Реле аварийной сигнализации, ВСМ
24	25А SMK_1 Блок управления электронного ключа
25	15А Электродвигатель люка
26	10А SMK_2 Кнопка пуска и остановки двигателя
27	15А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28	15А IGN COIL Катушки зажигания, конденсатор
29	10А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30	25А F/WPR Очиститель ветрового стекла, подрулевой переключатель
31	20А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32	25А SAFETY P/WDW Блокировка электрических стекло подъемников
33	15А S/HEATER Обогрев передних сидений
34	10А Регулятор наружных зеркал с электроприводом
35	10А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы
36	20А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией
37	10А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок — фара, подсветка панели приборов
38	10А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов
39	10А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
40	10А H/LP RH Правая блок — фара, комбинация приборов
41	25А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника
42	25А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника
43	10А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМб ЭБУ кондиционера
44	10А A/CON 2 Кондиционер
45	Резерв

Реле

С обратной стороны блока крепятся не съёмные реле.
