Предохранители и реле пежо 406 со схемами блоков и описанием

Подробные инструкции по замене реле бензонасоса Пежо 406

Если у вас возникли проблемы с работой бензонасоса на Пежо 406, вероятно, вам потребуется заменить реле бензонасоса. Замена реле является довольно простой процедурой, которую вы можете выполнить самостоятельно без необходимости обращаться к специалистам. В этой статье мы расскажем вам подробные инструкции о том, как заменить реле бензонасоса на Пежо 406.

Перед тем как начать замену, убедитесь, что двигатель охладился и выключен. Откройте капот и поднимите его, чтобы получить доступ к реле бензонасоса.
Найдите расположение реле бензонасоса. Обычно оно находится в блоке предохранителей, расположенном под капотом или в салоне автомобиля. С помощью руководства по эксплуатации автомобиля вы можете найти точное место расположения реле бензонасоса на вашей модели Пежо 406.
После того как вы нашли реле, отсоедините от него гнездо или разъем, чтобы освободить его от проводов.
Если реле имеет защелку, используйте плоский отвертку или пинцеты, чтобы аккуратно отпустить защелку и снять реле.
Установите новое реле бензонасоса на его место. Убедитесь, что оно тщательно вставлено и защелка зафиксирована в правильном положении.
Подсоедините провода к реле, убедившись, что они надежно прилегают и зафиксированы.
Закройте капот автомобиля и убедитесь, что новое реле бензонасоса установлено правильно.
После установки нового реле, попытайтесь запустить двигатель и проверьте работу бензонасоса. Если все сделано правильно, бензонасос должен функционировать без проблем.

Пожалуйста, обратите внимание, что эти инструкции являются общими и могут отличаться в зависимости от модели и года выпуска Пежо 406. Рекомендуется обратиться к руководству по эксплуатации автомобиля или проконсультироваться с профессионалами, если у вас возникнут вопросы или проблемы во время замены реле бензонасоса

Местоположение реле бензонасоса Пежо 406

Реле бензонасоса – это один из важных компонентов электрической системы автомобиля Пежо 406. Его функция заключается в управлении работой бензонасоса, который отвечает за подачу топлива в двигатель.

Местоположение реле бензонасоса в Пежо 406 может незначительно отличаться в зависимости от года выпуска и комплектации автомобиля. Обычно оно находится в панели предохранителей, которая расположена в салоне автомобиля, рядом с рулевой колонкой.

Для того чтобы найти реле бензонасоса, выполните следующие шаги:

Сядьте водителем в машину и закройте двери.
Расположите панель предохранителей, которая находится под рулевой колонкой.
Откройте крышку панели предохранителей, с помощью пальцев или отвертки.
Обратите внимание на надписи на крышке – там должна быть указана схема расположения предохранителей и реле.
Найдите в схеме расположение реле бензонасоса. Обычно оно обозначено как «F/PUMP» или «FUEL PUMP».. После того, как вы определили местоположение реле бензонасоса, обратите внимание на подходящий предохранитель, который относится к этому реле

Если предохранитель сгорел, замените его на новый. Если проблема не в предохранителе, то возможно реле само по себе неисправно и требует замены

После того, как вы определили местоположение реле бензонасоса, обратите внимание на подходящий предохранитель, который относится к этому реле. Если предохранитель сгорел, замените его на новый

Если проблема не в предохранителе, то возможно реле само по себе неисправно и требует замены.

Важно отметить, что эта информация относится к модели Пежо 406, и местоположение реле бензонасоса может отличаться для других моделей автомобилей Пежо. Если вы не уверены, где искать реле или у вас возникли сложности, рекомендуется обратиться к руководству пользователя или обратиться к квалифицированному автомастеру для помощи и консультации

Схема основного монтажного блока

Маркировка	Значение номинального тока (Ампер)	Назначение цепи
A	20A	Блокировка дверей, капота, багажника, противоугонный комплекс, центральный замок
B	10A	Фонарь заднего хода, противотуманные задние огни, дополнительные световые устройства
C	40A	Электрообогрев боковых зеркал заднего вида, омывателя лобового стекла, обогрев заднего стекла
D	15A	Задние щётки стеклоочистителя, омыватели задних габаритов, подъём/опускание складывающейся крыши в комплектации «купе-кабриолет»
E	30A	Электродвигатели стеклоподъёмников
F	15A	Электропитание элементов приборной панели, многофункционального устройства, аудиосистемы, бортового компьютера, навигатора, климатической системы, кондиционера

№ предохранителя	Значение номинального тока (Ампер)	Назначение электроцепи
F1	Шунт (параллельное соединение элементов)	Защита цепи подушек безопасности
F2	5A	Блок-контроллер системы кондиционирования
F3	10A	Обслуживание элементов приборной панели
F4	5A	Коммутационный блок иммобилизатора + звуковой сигнал
F5	10A	Габариты, дневные ходовые огни
F6	10A	Управление переключателями на рулевой колонке (дворники, фары, омыватель лобового стекла, поворотники)
F7	15А	Звуковой сигнал противоугонного комплекса (сирена)
F8	10A	Головное устройство, бортовой компьютер
F9	5A	АКБ
F0	15А	Аудиосистема, магнитола
F11	10A	Стоп-сигналы
F12	10A	Сигналы поворотников
F13	20А	Стеклоподъёмники на передние двери
F14	20А	Стеклоподъёмники на задние двери
F15	20А	Дополнительный разъём для питания буксировочного устройства
F16	20А	Память регулировки положения водительского сиденья
F17	20А	Память регулировки переднего пассажирского сиденья
F18	10A	Цепь прикуривателя и дополнительной подсветки в салоне
F19	10A	Задний противотуманный фонарь
F20	10A	Задние габаритные огни
F21	10A	Передние габаритные огни
F22	10A	Передние габаритные огни
F23	20A	Основное освещение в салоне (плафоны, лампа в бардачке, подсветка приборной панели, гнезда прикуривателя)
F24	10A	Нагревательная нить прикуривателя
F25	20A	Разъём для подключения лампы в моторном отсеке
F26	20A	Головное устройство, магнитола
F27	5A	Шунт (параллельное соединение для дополнительных устройств)
F28	15A	Цепь задних стеклоподъёмников
F29	5, 10, 15, 20, 30A	Подогрев передних сидений

Схема дополнительного монтажного блока в моторном отсеке

№ предохранителя	Значение номинального тока (Ампер)	Назначение электроцепи
1	10A	Цепи датчиков: уровень и температура масла, впрыск топливной смеси, компрессор
2	15A	Датчик контроля выхлопных газов, давления в топливной системе
3	10A	ЭСУД
4	10A	Трансмиссия, АКПП
5	10A	FAP – датчик топливного фильтра (только на дизельных агрегатах)
6	15A	Реле блока противотуманных фар
7	20A	Реле блока омывателя передних фар
8	20A	Датчик инжекторного впрыска топлива на бензиновых агрегатах
9	15A	Ближний свет: левая лампа
10	15A	Ближний свет: правая лампа
11	10A	Дальний свет: левая лампа
12	10A	Дальний свет: правая лампа
13	15A	Клаксон
14	10A	Привод насосов переднего и заднего омывателей стёкол
15	30A	Кислородный датчик, реле катушки зажигания
16	30A	Термостат, компрессор, генератор
17	30A	Электропривод регулировки сидений
18	40A	Привод стартера, вентилятора кондиционера

Причины сбоя бензонасоса

Сбой бензонасоса в автомобиле Peugeot 406 может быть вызван несколькими факторами:

1. Износилование: Бензонасос может выйти из строя из-за натирания или износа его компонентов. Это может произойти в результате неправильной работы или из-за возрастающего старения автомобиля.

2. Подача неправильного давления: Если бензонасос не обеспечивает правильное давление топлива, двигатель может работать неустойчиво или вообще не заводиться. Одной из причин может быть засорение фильтра бензонасоса.

3. Проводка и электрические проблемы: Неправильное подключение бензонасоса или проблемы с электрической системой автомобиля могут привести к его сбою. Это может включать в себя повреждение проводки, перегрев или короткое замыкание.

4. Недостаточное топливо: Если в баке автомобиля осталось мало топлива, бензонасос может производить шум и работать с перебоями.

В случае сбоя бензонасоса рекомендуется обратиться к квалифицированному автомеханику для проведения диагностики и ремонта. Он сможет определить точную причину сбоя и предложить соответствующее решение.

Предохранители в салоне Пежо 308

Монтажный блок расположен в нижней части панели управления со стороны водителя. Блок закрыт защитной крышкой.

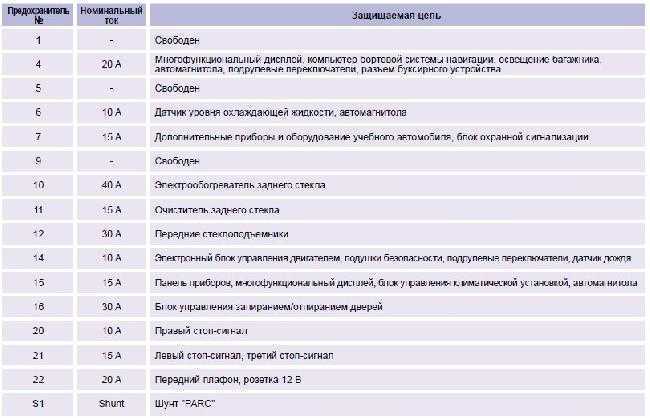

Схема блока предохранителей Пежо 308 1 поколение

Описание

F11	15	Цепь малого тока замка зажигания
F6	30	Задние стеклоподъемники
F15	30	Запирание замков и суперблокировка
F5	30	Передние стеклоподъемники, питание, приводы складных зеркал заднего вида, шторка панорамной крыши
F10	15	\|Подрулевые переключатели, сирена охранной сигнализации, ЭБУ системы охранной сигнализации
F8	20	Аудиосистема, радиотелефон, CD-чейнджер, многофункциональный дисплей, система контроля давления воздуха в шинах
F7	5	Передний и задний плафоны, плафоны индивидуального освещения, задние спот-плафоны, подсветка зеркал на противосолнечных козырьках, подсветка вещевого ящика, переносная лампа
F14	15	Многофункциональный дисплей, усилитель, устройство Hands free, датчик дождя/освещенности, ЭБУ системы предупреждения при заезде на стоянку (парктроник), коммутационный блок прицепа, система предупреждения о непреднамеренном пересечении линии дорожной разметки
F9	30	Розетка 12 В передняя, предохранитель прикуривателя Пежо 308
F12	15	Комбинация приборов, панель сигнальных ламп ремня и подушки безопасности переднего пассажира, кондиционер, блок памяти сиденья водителя, выключатели в зоне сидений 2-го ряда, модуль учебного автомобиля
F13	5	Электронный блок системы управления двигателем, подушки безопасности, рычаг селектора секвентальной автоматической коробки передач
F3	5	ЭБУ подушек безопасности и пиротехнических преднатяжителей
F4	10	Контактор педали сцепления и двухфункциональный контактор тормозной системы, внутрисалонное светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, автоматическая коробка передач, коммутационный блок системы защиты
F1	15	Очиститель заднего стекла
F17	40	Обогрев заднего стекла и наружных зеркал заднего вида
SH	—	Шунт PARC

Отдельно размещены следующие элементы:

G36 — 30 A Подогрев сидений водителя и пассажира.
G37 — 5 A Блок памяти настроек места водителя, регулятор подсветки.
G38 — 30 A Блок памяти сиденья водителя.
G39 — 30 A Цепь питания коммутационного блока прицепа.
G40 — 30 A Усилитель Hi-Fi.

Схема блока предохранителей в салоне Пежо 308 2 поколение

Описание

F1 15 A Очиститель заднего стекла.
F2 30 А Масса системы запирания замков и суперблокировки.
F3 5 A ЭБУ подушек безопасности и пиронатяжителей.
F4 10 A Контактор педали сцепления и двухфункциональный контактор тормозной системы, внутри салонное светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, автоматическая коробка передач, блок коммутатора и системы защиты.
F5 30 A Передние импульсные стеклоподъемники, питание привода складных зеркал заднего вида, шторка панорамной крыши.
F6 30 A Задние импульсные стеклоподъемники, коммутационный блок прицепа.
F7 5 A Передний и задний плафоны, плафоны индивидуального освещения, задние спот-плафоны, подсветка зеркал на противосолнечных козырьках, подсветка перчаточного ящика, переносная лампа.
F8 20 A Автомагнитола, радиотелефон, CD-чейнджер, многофункциональный дисплей, контроль давления воздуха в шинах.
F9 30 A Розетка 12 В передняя. Предохранитель прикуривателя Пежо 308
F10 15 A Подрулевые переключатели, сирена, ЭБУ охранной сигнализации.
F11 15 A Цепь слабого тока замка зажигания.
F12 15 A Комбинация приборов, панель сигнализаторов ремня и подушки безопасности переднего пассажира, кондиционер воздуха, блок памяти сиденья водителя, выключатели в зоне сидений 2го ряда, модуль учебного автомобиля.
F13 5 A Электронный блок системы управления двигателем, подушки безопасности, рычаг селектора секвентальной автоматической коробки передач, коммутационный блок прицепа.
F14 15 A Многофункциональный дисплей, усилитель, гарнитура «свободные руки», датчик дождя/освещенности, ЭБУ системы помощи при парковке.
F15 30 A Система запирания замков и суперблокировки.
F17 40 A Обогрев заднего стекла и наружных зеркал заднего вида.
SH — Шунт PARC.

На отдельном элементе находятся следующие предохранители:

Описание

G36 30 A Подогрев сидений водителя и пассажира.
G37 5 A Блок памяти настроек места водителя, регулятор
подсветки.
G38 30 A Блок памяти сиденья водителя.
G39 30 A Цепь питания коммутационного блока прицепа.
G40 30 A Усилитель Hi-Fi.

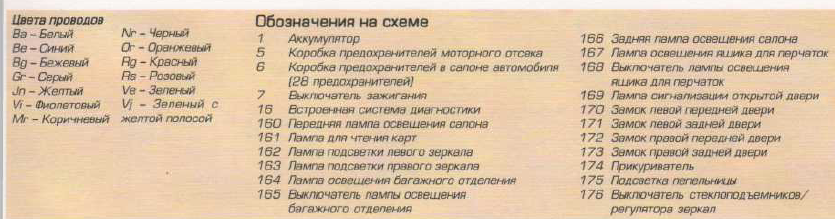

Расположение блоков предохранителей и реле Peugeot 406

Официальная премьера семейного автомобиля класса D Peugeot 406 состоялась в 1995 г. Над ним работал Лоран Росси из итальянского ателье Pininfarina. В 1996 г. были представлены модификации в кузовах универсал и купе. Дизайн последнего создали Давид Арканджели и Лоренцо Рамачотти.

В течение 2 лет в продажу поступали машины с разными схемами электропроводки, старыми и новыми моторами. Комплектации дорестайла прекратили выпускать в 2001 г.

В 2003 г. состоялся небольшой фейслифтинг, результатом которого стали:

хромированные ручки дверей и накладка на бампере;
новая обивка салона и дверей;
серый пластик панели приборов вместо черного.

В 2004 г. производство Peugeot 406 завершилось.

Релейные переключатели и предохранители на Пежо 406 смонтированы на печатных платах в установочных коробах. Они находятся в разных точках кузова.

В салоне автомобиля

Чтобы добраться до плавких вставок в пассажирском салоне, нужно выполнить следующие действия:

Открыть переднюю дверь со стороны водителя.
Осмотреть приборную доску перед рулевой стойкой.
Найти блок переключателей дальнего и ближнего света.
Повернуть на 1/4 оборота фиксаторы на техническом лючке под ним.
Нажать на рычаг справа.
Снять защитную панель.

Доступ к блоку в салоне.

В подкапотном пространстве

Поиск предохранителей в подкапотном пространстве состоит из нескольких шагов:

Открыть и зафиксировать передний багажник.
Найти пластиковую коробку рядом с аккумуляторной батареей.
Снять крышку, преодолевая сопротивление защелок.

Раздел 2: Поиск и проверка реле бензонасоса в Peugeot 406

Реле бензонасоса в Peugeot 406 отвечает за подачу электрического тока на насос, который, в свою очередь, отвечает за подачу топлива из бака в двигатель автомобиля. Если реле неисправно, то бензонасос может перестать работать, что может привести к проблемам с запуском автомобиля или его двигателем.

Для поиска и проверки реле бензонасоса в Peugeot 406 следуйте нижеперечисленным шагам:

Откройте капот и найдите блок предохранителей, который находится на верхней части двигателя. Обычно предохранители расположены на черной пластиковой панели.
Откройте крышку блока предохранителей, обычно она легко снимается или откручивается.
Посмотрите на карту расположения предохранителей на внутренней стороне крышки блока предохранителей. Найдите метку реле бензонасоса в списке предохранителей.
Под номером реле будет указано его расположение в блоке предохранителей. Обычно реле бензонасоса имеет определенную маркировку или цвет, чтобы облегчить его поиск.
Извлеките реле бензонасоса из блока предохранителей. Перед извлечением можно попытаться ощутить легкое щелчение, которое происходит при активации реле.
Осмотрите реле бензонасоса на наличие признаков повреждения, таких как горелые контакты или трещины в корпусе. Если реле выглядит поврежденным, необходимо заменить его.
Если реле выглядит в порядке, вы можете проверить его работоспособность с помощью мультиметра. Установите мультиметр в режим измерения сопротивления и проверьте сопротивление между контактами реле. Если мультиметр показывает близкое к нулю сопротивление, это может указывать на неисправность реле и его необходимость замены. Если же мультиметр не показывает сопротивления или показывает очень большое сопротивление, реле, скорее всего, исправно.

Поиск и проверка реле бензонасоса в Peugeot 406 может помочь определить причину проблем с топливной системой автомобиля. Если вы не уверены в своих навыках или не хотите самостоятельно выполнять эти операции, рекомендуется обратиться к специалистам автосервиса для диагностики и ремонта.

Вариант 2

Предохранители в салоне

Фото – пример исполнения

Схема блока

Расшифровка

F1 15 A Задний стеклоочиститель.
F2 30 A Система блокировки и суперблокировки замков.
F3 5 A Блок системы подушек безопасности и пиротехнических натяжителей.
F4 10 A Контактор педали тормоза (стоп-сигнала) и сцепления, датчик уровня охлаждающей жидкости, датчик положения маховика коленвала, датчик системы ESP, насос присадки для сажевого фильтра, диагностический разъем, светочувствительное зеркало заднего вида.
F5 30 A Передние электростеклоподъемники, вентиляционный люк в крыше, электрообогрев зеркал.
F6 30 A Электростеклоподъемники задние.
F7 5 A Задний и передний плафоны, плафоны индивидуального освещения, освещение перчаточного ящика.
F8 20 A Автомагнитола, радиотелефон, многофункциональный дисплей, сирена охранной сигнализации, электронный блок охранной сигнализации, коммутационный блок прицепа, модуль учебного автомобиля, питание блока подрулевых переключателей.
F9 30 A Розетка 12 В передняя, розетка 12 В задняя.
F10 15 A Компьютер АКП, компьютер системы контроля падения давления воздуха в шинах, контактор стоп-сигнала.
F11 15 A Диагностический разъем, блок сажевого фильтра, цепь малого тока замка зажигания.
F12 15 A Модуль автошколы, парктроник системы парковки.
F13 5 A Коммутационный блок двигателя, датчик дождя и освещенности.
F14 15 A Коммутационный блок прицепа, панель приборов, электронный блок подушек безопасности и пиротехнических натяжителей, автоматический кондиционер, гарнитура “свободные руки”.
F15 30 A Блокировка и суперблокировка замков.
F16 – Шунт PARC.
F17 40 A Обогрев заднего стекла.
F39 20 A Обогрев сидений водителя и пассажира.

Блок под капотом

Схема

Назначение элементов

20 A Питание компьютера двигателя и реле большой скорости вентилятора системы охлаждения.
15 A Звуковой сигнал.
10 A Омыватели переднего и заднего стекол.
20 A Омыватель фар.
15 A Топливный насос и электромагнитный клапан адсорбера (на бензиновом двигателе 2,0 л).
10 A Процессор четырехступенчатой АКП, выключатель блокировки рычага селектора АКП, импульсный выключатель стеклоподъемника, реле большой скорости вентилятора системы охлаждения, левая и правая ксеноновые фары.
10 A Компьютер ABS/ESP, компьютер насоса усилителя руля.
25 A Замок зажигания, выключатель стартера.
10 A Блок дополнительного подогрева (Дизель), датчик уровня охлаждающей жидкости.
F10 30 A Компоненты системы электронного управления двигателем (катушка зажигания, электромагнитные клапаны, кислородные датчики, компьютеры, форсунки, свечи накаливания), электромагнитный клапан адсорбера (на бензиновых двигателях 1,4 л и 1,6 л).
40 A Вентилятор кондиционера.
30 A Малая/большая скорость очистителя ветрового стекла.
40 A Питание интеллектуального коммутационного блока (+ после замка зажигания).
30 A Компрессор (бензиновые двигатели 2 л).
10 A Правая фара дальнего света.
10 A Левая фара дальнего света.
15 A Левая фара ближнего света.
15 A Правая фара ближнего света.

Отдельно размещен F41 – 15 A Процессор шестиступенчатой АКП. Предохранители высокой мощности (макси) находятся в нижней части блока.

Описание макси предохранителей (MF)

MF1 30 A Вентилятор системы охлаждения 200 W. / 50 A Вентилятор системы охлаждения 400 W и 460 W. MF2 30 A Насос системы ABS/ESP. MF3 30 A Электромагнитные клапаны системы ABS/ESP. MF4 80 A Питание интеллектуального коммутационного блока. MF5 80 A Питание интеллектуального коммутационного блока. MF6 80 A Блок предохранителей салона. MF8 70 A Насос гидроусилителя руля.

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Peugeot 206 производился в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах с различными модификациями кузова: седан, хетчбек, универсал SW, купе CC. Автомобиль оснащался бензиновыми и дизельными двигателями, но в Россию официально поставлялись только бензиновые версии. Мы предлагаем к ознакомлению описание блоков предохранителей и реле пежо 206 со схемами и местами где они находятся.

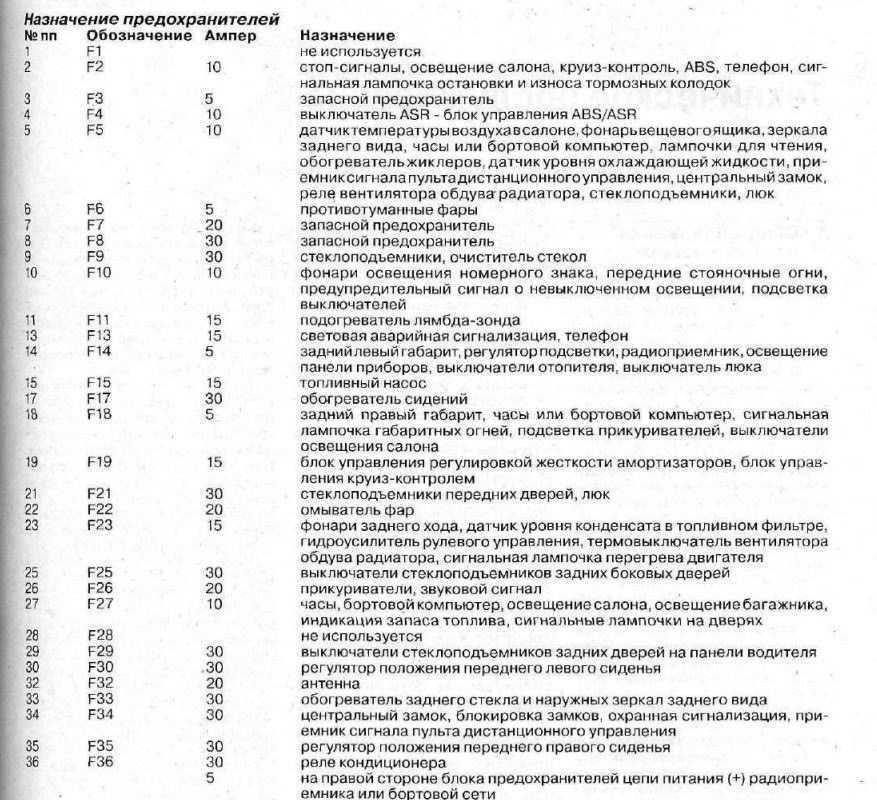

1.1.32.2 Перечень предохранителей / Peugeot 406

Блок предохранителей в панели управления

Номер предо- хранителя	Номи- нальный ток, А	Защищаемая цепь
1	10	Прикуриватель
1А
2	10	Датчик уровня жидкости в радиаторе, датчик наличия воды в топливном фильтре (дизельный двигатель), питание цепи, включаемой после запуска двигателя, панель приборов, бортовой компьютер, электронная противоугонная система, усилитель рулевого управления, электронный блок управления (ЭБУ) подогревом катализатора, интерфейс блока управления скоростью
3	10	ЭБУ и выключатель электронной системы управления подвеской
4	5	Передний левый, задний правый габаритные фонари
5	10	Регулятор фар, омыватели фар, подсветка индикатора включения ближнего света фар на панели приборов, правые габаритные огни
6	15	ЭБУ автоматической коробки передач, датчик включенной передачи
7	20	Электропроводка прицепа
8	–
9	5	Передний правый, задний левый габаритные фонари, звуковой сигнализатор напоминания о забытом включенном освещении
10	30	Цепь питания памяти положений сидений
11	30	Переднее левое сиденье
12	15	Фонарь заднего хода, кондиционер, ЭБУ аварийной сигнализации, сирена, стоп-сигналы, реле электрического замка дверей
13	30	Переднее правое сиденье
14	30	Задний стеклоподъемник
15	20	ЭБУ центрального замка, память магнитолы, реле вентилятора, двойное реле Bitron, ЭБУ памятью сидений, ЭБУ противоугонной сигнализации, цепь питания реле противоугонной сигнализации, блоки дистанционного инфракрасного и радиоуправления
16
16А	10	Магнитола
17
18	5	Задний противотуманный фонарь
19	5	Подсветка выключателей освещения салона, подсветка панели управления, панель приборов и реостат
20	10	Левая фара ближнего света
21	10	Реле отключения компрессоров, компрессор, реле давления, фонари дневного освещения, реле максимальной скорости вентилятора, управление кондиционером, датчик температуры воздуха в салоне
22	20	Стеклоочиститель заднего стекла
23	–
24	30	Управление стеклоочистителем лобового стекла, электродвигатель стеклоочистителя лобового стекла, таймер стеклоочистителя лобового стекла, таймер электрообогрева заднего стекла, выключатель регулятора скорости–датчик выключения регулятора скорости, расположенный на педали тормоза
25	10	ЭБУ автоматической коробки передач, датчик включенной передачи, часы, бортовой компьютер, электронная противоугонная система, управление двигателем, плафоны, объемный выключатель и сигнализатор противоугонной системы
26	15	Выключатель аварийной сигнализации
27	30	Электрический стеклоподъемник передней двери
28	10	Панель приборов, часы с цифровой индикацией, привод регулировки зеркала заднего вида, привод регулировки складных зеркал заднего вида, электрический стеклоподъемник передней двери, ЭБУ устройства памяти сиденья, ЭБУ полной блокировки замков, реле повторного включения стеклоподъемников, люк, бортовой компьютер
29	30	Электрический стеклоподъемник передней двери, люк
30	15	Передние и задние габаритные фонари, фонарь освещения бардачка, выключатель аварийной сигнализации, проигрыватель компакт-дисков, зуммер превышения скорости, электрический замок, подсветка туалетного зеркала

Блок предохранителей в моторном отсеке

Обозначение	Номинальный ток, А	Защищаемая цепь
FM1	50	Противоугонная система
FM2	50	Противоугонная система (цепь от замка зажигания)
FM3	50	Питание основного блока предохранителей
FM4	50	Выключатель освещения
FM5	50	ABS
FM6	20/ 40	Вентилятор 1
FM7	20/ 40	Вентилятор 2
FM8	40	Электрообогреватель стекла
1
2	10	ЭБУ автоматической коробки передач, селектор положения рычага переключения автоматической коробки передач
3	25	ABS
4	20	Работающий двигатель
5	15	Сдвоенное реле 12-ти клапанного турбодизеля 2.1 литра и двигателя V6 24-х клапанного 2.0 литра с турбокомпрессором и впрыском топлива, ЭБУ двигателя V6 2 литра с турбокомпрессором и впрыском топлива
6	10	Звуковой сигнал
7	15	Таймер омывателя фар
8
9	10	Лямбда-зонд
10	10	Топливный насос
11
12	10	Левая противотуманная фара
13	10	Правая противотуманная фара
14	10	Левая фара дальнего света
15	10	Правая фара дальнего света
