Схема подключения стабилизатора l7805cv, описание характеристик

Результаты поиска аналогов для 7805

ПроизводительПроизв.

Элемент
Аналог

ПроизводительПроизв.

Тип аналога

A7805

142ЕН5А

Отечественный и зарубежный аналоги

A7805

142ЕН5В

Отечественный и зарубежный аналоги

ADS7805

AD676

Функциональный аналог

ADS7805

AD779

Возможный аналог

ADS7805

AD7885

Возможный аналог

ADS7805

AD976

Полный аналог

ADS7805

AD976

Полный аналог

ADS7805

CS5016

Функциональный аналог

ADS7805

CS5101

Функциональный аналог

ADS7805

CS5126

Возможный аналог

ADS7805

LTC1605

Полный аналог

ADS7805xU

AD976AxR

Ближайший аналог

AN7805

ECG960

Полный аналог

AN7805

GL7805

Полный аналог

AN7805

HA17805

Полный аналог

AN7805

KIA78005

Полный аналог

AN7805

LM340T-5

Полный аналог

AN7805

MC7805C

Полный аналог

AN7805

MC7805CT

Полный аналог

AN7805

TA78005

Полный аналог

AN7805

TA78005AP

Полный аналог

AN7805

TDA1405

Полный аналог

AN7805

UA7805

Полный аналог

AN7805

UA7805UC

Полный аналог

AN7805

UPC1405

Полный аналог

AN7805

UPC14305

Полный аналог

AN7805

UPC7805H

Полный аналог

AN7805F

KIA7805API

Ближайший аналог

BA17805

UA7805UC

Полный аналог

BA17805

UPC7805

Полный аналог

BA17805T

KIA7805API

Ближайший аналог

BA17805T

L7805ABV

Ближайший аналог

DE7805

H7805BE

Возможный аналог

DE7805A

MC7805CT

Возможный аналог

GL7805

AN7805

Полный аналог

GL7805

HA17805

Полный аналог

GL7805

KIA78005

Полный аналог

GL7805

MC7805C

Полный аналог

GL7805

MC7805CT

Полный аналог

GL7805

TA78005AP

Полный аналог

GL7805

UA7805

Полный аналог

GL7805

UA7805UC

Полный аналог

GL7805

UPC7805H

Полный аналог

H7805BA

DA78L05

Возможный аналог

H7805BE

DE7805

Возможный аналог

H7805BM

DM78L05

Возможный аналог

HA17805

AN7805

Полный аналог

HA17805

GL7805

Полный аналог

HA17805

KIA78005

Полный аналог

HA17805

L7805CV

Полный аналог

HA17805

MC7805C

Полный аналог

HA17805

MC7805CT

Полный аналог

HA17805

TA78005AP

Полный аналог

HA17805

UA7805

Полный аналог

HA17805

UA7805UC

Полный аналог

HA17805

UPC7805H

Полный аналог

IP7805

L7805

Возможный аналог

IP7805

LM7805

Возможный аналог

IP7805

MC7805

Возможный аналог

IP7805

SG7805

Возможный аналог

IP7805

UA7805

Возможный аналог

IP7805

UC7805

Возможный аналог

IRF7805

RF1K49086

Функциональный аналог

IRF7805

STS12NF30L

Полный аналог

IRF7805

STS12NH3LL

Ближайший аналог

IRF7805

TPC8007-H

Ближайший аналог

IRF7805A

STS12NF30L

Полный аналог

IRF7805A

STS12NH3LL

Ближайший аналог

KA7805A

L7805CV

Полный аналог

KIA7805AF

NJM7805DL1A

Ближайший аналог

KIA7805AF

TA78xxF

Ближайший аналог

KIA7805API

AN7805F

Ближайший аналог

KIA7805API

BA17805T

Ближайший аналог

KIA7805API

MC7805CT

Ближайший аналог

KIA7805API

TA7805S

Ближайший аналог

KIA7805API

¥ìA7805

Ближайший аналог

KIA7805API

¥ìPC7805A

Ближайший аналог

LM7805CT Обзор

The LM7805CT three terminal positive regulator employs internal current limiting, thermal shut down and safe operating area protection, making it essentially indestructible. If adequate heat sinking is provided, it can deliver over 1A output current. Although designed primarily as a fixed voltage regulator, this device can be used with external components to obtain adjustable voltages and currents. . Output current up to 1 A . Thermal overload protection . Short-circuit protection . Output transistor safe operating area protection . Output transistor safe operating area protection

Цоколевка

При просмотре datasheet на l7805cv, особенно перед покупкой, стоит обратить внимание на полное обозначение товара в магазине. У устройств с большей толщиной металлической подложки в конце указаны символы «-DG»

Дело в том, что начиная примерно с августа 2006 года многие компании, в том числе и STM, изменили конструкцию корпусов ТО-220. В результате появились их разновидности в виде одинарного (single gauge) и двойного калибра (dual gauge). STM отмечает незначительные отличия в производительности своих изделий и не указывает различия в тепловом сопротивлении в техописании. Их внешний вид представлен на рисунке.

Распиновка у l7805cv стандартная для такого типа устройств. Левая ножка «вход» (input), правая «выход» (output), посередине «земля» (ground), которая имеет физическое соединение с выводом Ground. Она производится в обновлённом корпусе ТО-220 (single gauge). Толщина металлической подложки уменьшена и составляет порядка 0,51-0,61 мм.

Более мощная подложка у микросхем с символами «DG» в конце маркировки, которыми обозначаются корпуса ТО-220 (dual gauge). Их толщина составляет порядка 1,23-1,32 мм.

Схемы включения L7805CV

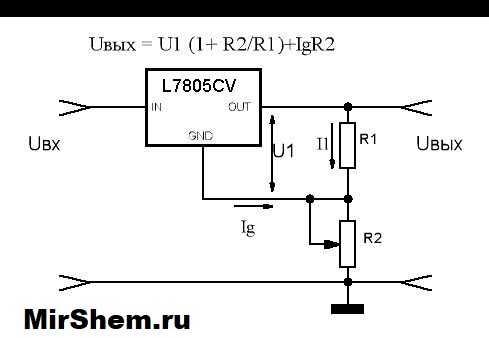

Рассмотрим схему регулировки выходного напряжения. Такие конструкции основаны на использовании простого приёма. Суть его заключается в следующем, при увеличении разности потенциалов на выводе стабилизатора GND, разность потенциалов на выходе увеличивается на ту же величину. Добиться этого можно тремя способами:

• с помощью резистора, подключено к земляному выводу, напряжение на котором создаётся током потребления стабилизатора (рисунок а);
• через резистор протекает ток потребления стабилизатора и делителя R1 и R2 (рисунок б);
• при помощи стабилитрона (рисунок в).

По этому принципу построена схема регулятора выходного напряжения, представленная на рисунке ниже. Эту схему, с небольшими переделками можно использовать, например, для корректировки разности потенциалов на нагрузке в зависимости от температуры. В зависимости от того, какого типа датчик температуры используется его можно включать вместо резистора R1 или R2.

l7805cv: как проверить мультиметром

Вышедший из строя стабилизатор сказывается на напряжении источника тока, а значит, на функционировании устройства. Поэтому радиоэлектронщик должен знать, как осуществить проверку его исправности с помощью мультиметра.

Включите мультиметр в режим замера сопротивления. Если подключить его к стабилизатору напрямую, на экране прибора высветится минимальное значение сопротивления. При обратном подключении высветится бесконечность. Это значит, что полупроводник исправен.

Проверка стабилизатора с помощью мультиметра в режиме тестирования диодов — аналогична. Тогда прямое направление будет соответствовать снижению напряжения в диапазоне от 400 до 600 мВ, обратное — бесконечности.

Взгляните на рисунок, чтобы было понятно, как это происходит.

Пробитый диод продемонстрирует небольшое отклонение сопротивления от нулевого значения. При обрыве p-n перехода и любом направлении включения у прибора не будет показаний.

Аналогично проверяется стабилизатор, который не выпаивают из схемы. Тогда прибор все время показывает сопротивление компонентов с параллельным подключением. Иногда при таких обстоятельствах проверка оказывается невозможной.

Но нельзя сказать, что проверка примитивным тестером — достаточна, ведь кроме пробоя и обрыва перехода бывают и другие условия. Полная проверка возможна, если составить компактную схему.

Как убедиться, что микросхема — работоспособна? Сначала просто прозвоните выводы при помощи мультиметра. Если хоть раз произойдет короткое замыкание, элемент неисправен. Если у вас есть источник питания с напряжением от 7 В, соберите схему по даташит и подайте к входу питание. У выхода, при помощи мультиметра, зафиксируйте напряжение 5 В, это будет означать полную работоспособность элемента.

Если питание отсутствует

При отсутствии источника питания все намного сложнее, но при составлении такой схемы вы как раз получите и его. Схема должна содержать выпрямительный мост.

Безопасность работы можно обеспечить индикацией для видимости подключения устройства.

При наличии на нагрузке большого количества конденсаторов или других емкостных нагрузок стабилизатор защищается с помощью обратного диода. Тогда элемент не выгорит, если разрядятся конденсаторы.

Главное достоинство микросхемы — это легкость конструкции и простая эксплуатация, если вам нужно стабильное электропитание. Схемы, зависимые от перебоев напряжения, должны оснащаться стабилизаторами, во избежание выхода элементов из строя.

Splav56: на одном радиаторе стояли, и МА7805, и МА7812. Но смутила маркировка снизу Е и В! Померил, звонятся согласно маркировки. Вот и у меня все так же,но только это стабилизаторы 5 и 12 вольт,там где B-вход,E-выход,корпус -минус

Нашёл и у себя такие тесловские:на одном радиаторе стояли, и МА7805, и МА7812. Но смутила маркировка снизу Е и В! Померил, звонятся согласно маркировки.Проверил — действительно стабилизаторы.

Лет 5 тому несколько матричников болгарских курочил с такими.

из английского телетайпа ( там же в таком корпусе сборки из двух диодов)

Так на фото не МА а МС

Тесловские МА однозначно стабилизаторы.А выводы отмаркированы ЕВ ещё на этапе изготовления корпусов.Просто не стали делать для стабилизаторов отдельные корпуса.

musor: смущает малый ток 1аВ таблице с параметрами ещё 2.2А фигурирует.

венгры нам в контрольно испытательную установку (6 стоек) технологического телецентра для телевиз.заводов в многочисленные блоки питания понаставили 7805,7806,7809,7812,7815 в корпусе ТО-3, причём вперемешку : где буржуйские (Fairchild,Motorola,SGS,Texas Ins), а где и демократы ( Tesla, Tungsram). А был это 1975 год.

ВасилийР1-68: енгры нам в контрольно испытательную установку (6 стоек) технологического телецентра для телевиз.заводов в многочисленные блоки питания понаставили 7805,7806,7809,7812,7815 в топку всех венгров .болгар.и пр.CHINA FOREVER «>

https://youtube.com/watch?v=qTm6DzHynoI

Форум про радио — сайт, посвященный обсуждению электроники, компьютеров и смежных тем.

Согласно техническим характеристикам микросхема L7805CV является 12 В стабилизатором. Ее можно оснастить внешними компонентами для получения регулируемых напряжений и токов. Она защищена от перегрузок и перегрева. Очень часто ее почему то путают с транзистором.

Характеристики

Начнём знакомство с техническими характеристиками микросхемы L7805CV с рассмотрения предельно допустимых параметров

Их знание  важно при проектировании новых электронных приборов. Если их значения выйдут за пределы нормы, устройство может выйти из строя

Вот они:

• предельно допустимое напряжение на входе – 35 В;
• выходной ток – более 1,5 А;
• термическое сопротивление кристалл — окружающая среда – 50 ОС/Вт;
• тепловое сопротивление кристалл — корпус 5 ОС/Вт;
• рабочая температура – 0 … +150 ОС;
• температура хранения — -65 …+150 ОС .

Теперь можно детально рассмотреть все остальные электрические параметры. Их значения были измерены при температуре +25ОС. Остальные условия проведения тестирования можно найти в колонке «Условия тестирования» приведённой ниже таблицы.

Название параметра	Обозн	Условия тестирования	мин	тип	макс	Ед. изм
Напряжение на выходе	VO	TJ= 25°C	4,8	5	5,2	В
IO=5 мA … 1A; Po≤15 Вт; Vin=8 … 20 В;	4,65	5	5,35
Отклонение выходного напряжения в зависимости от входного	△VO	7 ≤ Vin ≤ 25 V TJ= 25°C			50	мВ
8 В ≤ Vin ≤ 12 В TJ= 25°C			25
Отклонение выходного напряжения в зависимости от тока нагрузки	△VO	5,0 мA≤IO≤1,5 A TJ= 25°C			100	мВ
250мA≤IO≤750мA TJ= 25°C			25
Ток покоя	Id	TJ= 25°C			6,0	мА
Отклонения тока покоя	△ Id	5 мA≤IO≤1 A			0,5	мА
8 В ≤ Vin ≤ 25 В			0,8
Изменение выходного напряжения	∆VO/∆T	IO= 5 мA		0,6		мВт/ОС
Выходное шумовое напряжение	eN	10Гц≤В ≤100кГц TJ= 25°C			40	В
Отношение величины входного напряжения к выходному	SVR	8 В ≤ Vin ≤ 18 В f = 120 Гц	68			дБ
Падение напряжения	Vd	IO= 1 A TJ= 25°C		2	2,5	В
Выходное сопротивление	RO	f = 1 кГц		17		мОм
Ток короткого замыкания	Isc	VI=35В, TJ= 25°C		0,75	1,2	А
Пиковый ток короткого замыкания	Iscр	TJ= 25°C	1,3	2,2	3,3	А

L78M05CV Обзор

The L78M05CV is a fixed output, three terminal precision positive voltage regulator in 3 pin TO-220 package. This regulator can provide local on-card regulation by eliminating distribution problems associated with single point regulation. The L78M05CV fixed voltage regulator is designed with thermal overload protection that shuts down the circuit when subjected to an excessive power overload condition, internal short circuit protection that limits maximum current the circuit will pass and output transistor safe area compensation that reduces the output short circuit as the voltage across the pass transistor is increased. If adequate heat sinking is provided then this positive voltage regulator can deliver over 0.5A output current. . Fixed output voltage is 5V . Output current is 0.5A . Dropout voltage is 2V . Maximum DC input voltage is 35V . Output transition SOA protection . Output voltage tolerance is 4% . Operating temperature range 0°C to 125°C

Основные параметры

Рассматриваемый линейный стабилизатор по datasheet относится к серии l78, номер партии l7805c. Последняя включает в себя разные типы пластиковых упаковок: TO-220, TO-220FP, D²PAK и DPAK. Несмотря на внешние различия, максимальные значения основных параметров у всей линейки данных микросхем будут одинаковые.

Максимальные значения

Приведём максимальные значения параметров для l7805cv:

• входное напряжение (V_I ): до 35 В (при V_O от 5 до 18 В); до 40 В (при V_O =20, 24 В);
• рабочая температура (T_OP) от 0 до +125 оС;
• хранение от -65 до +150 оС.

Рассеиваемая мощность и величина выходного тока у этих микросхем ограничена конструктивным исполнением корпуса и внутренней защитой. В даташит также указано, что стабильное функционирование устройства в таких режимах работы не гарантируется. Превышение любого из приведённых значений приводит к выходу последнего из строя.

Надо учитывать, что минимальная разница между входным и выходным напряжением (V_I-V_O) для работы микросхемы должна составлять 2-3 В. А наибольший ток на её выходе возможно обеспечить когда V_I-V_O находится в диапазоне от 5 до 15 В. Поэтому не стоит подавать на неё питание более 15-16 В.

Для увеличения силы выходного тока (более 1 А), производитель рекомендует устанавливать микросхему на радиатор. Это необходимо делать даже при 300 мА на выходе, так как устройство сильно нагревается при работе. Вместе с ростом температуры кристалла сильно проседает стабилизируемое им напряжение.

Электрические параметры

Ниже представлены электрические характеристики l7805cv (из даташит) для тестовой типовой схемы стабилизации с применением стандартных сглаживающих конденсаторов на входе (0,33 мкФ) и выходе (0,1 мкФ), при питающем напряжении (V_I) = 10 В и токе (I_O) =500 мА. Производитель указывает, что изменение V_O при испытаниях, в зависимости от нагрева не учитывалось. При этом, максимальная температура кристалла (T_J) не должна превышать +25 оС.

Аналоги

У L7805CV есть современные аналоги. Хоть они менее известны популярной серии L78 от STM, но производятся не менее именитыми брэндами: Texas Instruments (LM340AT-5.0, UA7805CKCS), ON Semiconductor (MC7805CTG),  Fairchild (LM7805CT). Идентичная по характеристикам L7805ABP, но она имеет полностью пластиковый корпус, без металлической подложки. Возможной заменой можно считать L7805CT в мощной металлизированной упаковке ТО-3.

Распиновка l7805cv

Взгляните на l7805cv datasheet перед тем, как приобрести прибор. Нужно присмотреться к полному обозначению этого стабилизатора. Если у детали толстая подложка из металла, оно заканчивается двумя буквами dg.

Объясню, откуда это взялось. 15 лет назад в ряде фирм, включая STM, изменилось устройство корпуса ТО-220. В итоге возникли их разные варианты — одиночный и двойной калибр. Производитель заявил о незначительных различиях в работоспособности разных вариантов своих изделий. Но разные показатели теплового сопротивления не указаны в техническом описании. Их можно увидеть вот в этом изображении.

Распиновка l7805cv — обычна для таких приборов в обновленном варианте корпуса. Три “ножки”: вход, выход и земля, физически соединены с выводом ground. Подложка из металла — более тонкая, она имеет толщину 0,5-0,6 мм.

l7805cv: схема подключения

Любой, даже не самый опытный опытный электронщик, может сконструировать источник электричества со стабильным напряжением выхода по схеме 7805, и его аналоги. Рассмотрим линейный корректор стабильного входного напряжения.

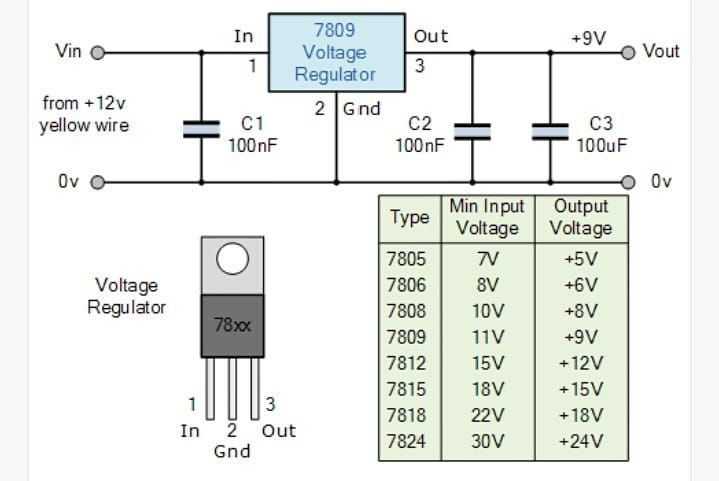

Рисунок отображает типовое подключение линейного стабилитрона с плюсовой поляризацией 5В и минимальной для работы силой тока, 1.5 А. Параметры микросхемы стали настолько широко известны, что их изготовлением занялись многие лидеры производства. А на следующем рисунке показана более совершенная схема. Она работает при возрастании емкостей конденсаторов С1 и С2.

Обычно, в радиолюбительской среде пользуются упрощенным названием этого чипа и не называют буквенные обозначения, которые стоят впереди и указывают на изготовителя. Большинству и без этого понятно, что перед ними — стабилизатор, и последнее число в его названии указывает на выходное напряжение.

Новички, которые еще не видели данные электронные компоненты в реальности, и владеют минимумом информации о них, должны знать, что основное условие правильной сборки — качественные компоненты.

Стабилизаторы без названия от неизвестных производителей, обычно, имеют минимальную цену, по сравнению с популярными брендами. Но не всегда их можно назвать качественными. Больше всего на их работу влияет разница выходного напряжения.

Мне часто встречались микросхемы, которые выдавали на выходе 4,5 В, а не 5 В, как положено. Другие варианты из той же линейки, напротив, имели превышенное значение, например, 5,5 В. Также эти образцы нередко обладают своим сильным фоном, у них увеличено потребление энергии.

Схема источника энергии, которая выполнена на элементах L78xx

Сила выходного тока обуславливается стабильным резистором, который параллельно подключен к конденсатору 0,1uF. Этим сопротивлением и создается нагрузка для устройства. У стабилизатора отсутствует заземление. К “земле” направлен лишь 1 вывод, нагрузочного сопротивления. Работа такой схемы подключения требует выдачи в нагрузку конкретной силы тока, с помощью регуляции напряжения выхода.

Один из недостатков схемы состоит в суммировании выходного тока в покое Id. Параметры этого показателя обозначаются в документах к микросхеме. Как правило, у таких приборов — неизменный ток покоя, равный 8мА. Это самый маленький ток цепи выхода. Значит, сконструировать источник питания с меньшим значением — невозможно.

Максимум, что можно добиться из такой попытки, — это получение на выходе токов от 8 мА до 1А. Но, если значения тока превышают показатели от 750 до 850 мА, нужно обязательно ставить конструкцию на радиатор. Работа при таких показателях силы тока — не выгодна.

Ток 1А, который прописан в документах, — это максимум. По факту чип может перегреться и сломаться. Поэтому самый разумный ток выхода находится в диапазоне от 20 до 751 мА.

Допустимый ток на выходе и уровень напряжения

Изменение тока в покое составляет 0,5 мА. При таком значении можно считать, что настройки тока на выходе — правильные. Это значит, что на точность его монтажа влияет нагрузочное сопротивление конструкции.

В такой ситуации нужно воспользоваться прецизионными резисторами, которые имеют высокую стабильность и существенную точность в пределах до ±0,5%.

Допустимое нагрузочное сопротивление

Нельзя не брать в расчет указанную величину. Тут все предельно ясно: все можно рассчитать с применением закона Ома. К примеру, подставим значения в формулу: V= I*R = 0.15 * 100 = 15 В.

С помощью таких нехитрых вычислений выясняем, каким должно быть нагрузочное напряжение при сопротивлении 100 Ом, чтобы получился ток выхода. По данной формуле выходит, что лучший вариант — это применение микросхем 7812 или 7815, рассчитанных на 12-15 В, про запас.

Разумеется, указанная схема источника имеет свои ограничения. Она может применяться во многих решениях, где не так уж важна большая точность. Простота схемы позволяет создать источник тока почти при любых обстоятельствах, особенно, учитывая то, что приобрести к ней детали — предельно просто.

l7805cv — основные характеристики

Согласно даташит, данное устройство включено в серию 178 и партию l7805c. Она, в свою очередь, содержит различные упаковки из пластика:

Внешне они отличаются, но максимумы ключевых величин в всей продукции, входящей в эту линейку, неотличимы.

Максимумы

Расскажем о наибольших значениях величин для рассматриваемого прибора:

1. входа: 35 В при нулевом значении от 5 до 15 в, 40 В — от 20 до 24 В.
2. Температура, допустимая для работы — от 0 до 125 градусов.
3. Температура, допустимая для хранения — от -65 до 150 градусов.

Мощность рассеивания и выходной ток у таких приборов ограничиваются корпусной конструкцией и защитой изнутри. В инструкции к эксплуатации упоминается, что нормальная работа микросхемы при таком режиме — не всегда возможна. Если одно из перечисленных значений превышается, устройство может сломаться.

Учтите, что наименьшая разница между напряжением входа и выхода, чтобы устройство работало, должно быть равно где-то 2-3 В. Максимальный выходной ток же обеспечивается только тогда, когда разница между начальным и конечным напряжением составляет от 5 до 15 В.

Так что не подавайте на микросхему более 15 В питания. Чтобы увеличить выходной ток, по мнению производителя, необходимо ставить устройство на радиатор. Так следует поступать, даже когда выходной ток составляет 300 мА, из-за сильного нагрева прибора во время работы. Когда температура кристалла возрастает, происходит просадка стабилизируемого напряжения.

Электрические параметры

Ниже указаны параметры устройства из инструкции, для типовой схемы стабилизации, с использованием классических сглаживателей напряжения на входе и выходе, 0,33 и 0,1 мкФ, соответственно. При этом напряжение питания составляет 10 В, а сила тока — 0,5А. В инструкции также указано, что скачки напряжения при экспериментах, согласно переменам температуры, не учтено. Наибольшая температура кристалла составляет 25 градусов.

Представленные характеристики взяты из англоязычной версии даташит.
