Распиновка автомагнитолы тойота и индивидуальные схемы подключения

Схема с кнопкой

Чтобы подсоединить мощную автомагнитолу без риска разрядить аккумулятор, необходимо в цепь питания установить кнопку. Получается ручное управление устройством. Для включения магнитолы независимо от положения ключа зажигания нужно нажать кнопку. Некоторые автовладельцы считают, что нет необходимости устанавливать дополнительные органы управления для того, чтобы подключить родную магнитолу.

Схема с дополнительной кнопкой не позволяет сбиться настройкам и защищает АКБ от разряда в период сна системы. Некоторые магнитолы Toyota на большой горизонтальной колодке имеют 15 или 16 пин, из которых может быть задействовано 12.

На рынках автозапчастей продаются переходники от различных аудиосистем к разъемам автомобиля Тойота любой модификации. Используя специальные адаптеры, можно без знания распиновки просто и быстро установить приобретенную автомагнитолу.

Несколько схем подключения

Распиновка разъемов toyota автомагнитол

Считается, что основной ошибкой при подключении автомагнитол Тойота является протягивание плюсового провода от прикуривателя

Это никоим образом не даст эффекта, так как упадет мощность головного аппарата в несколько раз (в этом несложно убедиться, если обратить внимание на мигающую подсветку во время работы аппарата на большой громкости). Помимо этого, подключение автомагнитол Тойота через прикуриватель не устранит звуковые искажения, которые начнут появляться заметно раньше

С другой стороны, в некоторых случаях и такой вариант может рассматриваться, как пригодный для осуществления. Идеальным вариантом подключения автомагнитол Тойота, впрочем как и всех остальных, является проведение основного питания от АКБ. Использовать желательно качественный провод (экономить на кабеле ни в коем случае не рекомендуется) и обязательно предохранитель, который надо поставить как можно ближе к аккумулятору.

Кроме этого, распиновка остальных проводов:

• Ч* – минусовой провод. Подключают, как правило, на кузов автомобиля, обеспечивая массу. Все же, рекомендуется специалистами соединить его с аккумулятором;
• С – провод, который отвечает за усилитель или активную антенну.

Помимо этого, автомагнитола еще наделена акустическими проводами (они идут на задние и передние динамики):

• Б, С-й – провода на фронтальную акустику;
• З, Ф – провода на тыловую акустику.

Подключение по схеме 1

Разъёмы для автомагнитол

• Провода питания соединяем между собой;
• Подключаем их к АКБ.

Данная схема хороша тем, что осуществить ее просто. С другой стороны, она подходит только для автомагнитол с небольшим потреблением электроэнергии. Если по данной схеме подключить мощный аппарат, то всего за 2-3 дня в режиме сна автомагнитола полностью разрядит аккумулятор.

Схема подключения 2

Вот эта схема подойдет для любой мощной автомагнитолы:

• Провода питания соединяем между собой;
• Подключаем их к АКБ;
• Ставим дополнительно кнопку (она отвечает за включение и отключение аппарата).

Такая схема подразумевает ручное управление магнитолой, зато не собьются ни за что настройки и аккумулятор не сядет за пару дней.

Схема подключения 3

Разъем для автомагнитолы

Индивидуальная схема, подразумевающая следующее:

• Основной провод питания (желтый) подключаем к 12 В;
• Дополнительный (красный) подключаем к габаритным огням (через реле, обмотка которого связывается с лампочкой пепельницы).

Данная схема дает следующие преимущества:

• Аппарат включается одновременно с «габаритками» автоматически;
• Водитель никогда не забудет отключить габаритные огни и свет фар;
• Во время остановки можно будет без включения зажигания слушать музыку;
• Если поменять обычные лампочки «габариток» на светодиодные, потребление электроэнергии будет очень низким.

Существует еще множество схем подключения автомагнитол Тойота, таких как подключение через ACC или через сигнализацию. Как правило, они не так распространены и подойдут не для всех. В частности, подключение через ACC (замок) неудобен тем, что без ключа в замке аппарат функционировать не будет.

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Описание

1. монтажный блок в моторном отсеке и блок реле ABS (модели с двигателем 1MZ-FE)
2. монтажный блок в моторном отсеке и блок реле ABS (модели с двигателем 2AZ-FE)
3. монтажный блок 2
4. блок реле и предохранителей дополнительного отопителя (модели с двигателем 2AZ-FE)
5. блок плавких вставок (модели с двигателем 2AZ-FE)

Монтажный блок

Фото пример

Схема

Назначение предохранителей

BLC 10А

CDS FAN 30А

RAD №1 15А Аудиосистема Задний ЖК-дисплей Система Multivision

RAD №3 30А

VSC 40А

P/W RH 30А

CURTAIN 5А

CURTAIN LH & ВК 25А

CURTAIN RH 15А

ECU-B 10А Система управления двигателем, система электронного управления АКПП и система иммобилайзера Антиблокировочная система тормозов Система TEMS Индикация переключения Электропривод сдвижной двери Электропривод задней двери Система облегчения закрывания задней двери Центральный замок Электропривод стеклоподъемников Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении Система Multiplex Электропривод люка Комбинация приборов Аудиосистема Задний ЖК-дисплей Система Multivision Фонари заднего хода Лампы освещения салона Кондиционер с автоматическим управлением (двухзонный) Система поддержания скорости

EFI 15А

FR HTR 40А

HAZ-HORN 20А Звуковой сигнал Указатели поворота и аварийная сигнализация

H-LP(LH) 15А

H-LP(LL) 15А

H-LP(RH) 15А

H-LP(RL) 15А

PTC1 50A

PTC2 50А

PTC3 50А

Обозначение реле

• R1 – Реле фар
• R2 – Реле заднего отопителя
• R3 – Реле муфты кондиционера
• R4 – Реле звукового сигнала
• R5 – Главное реле системы впрыска

R1, R2, R3 – Реле дополнительного отопителя

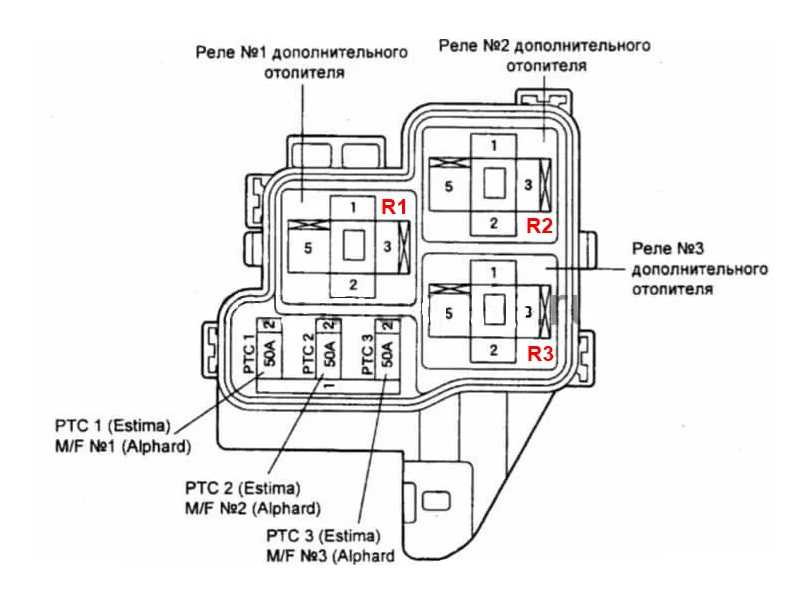

Блок плавких вставок

Схема

Расшифровка

ABS 25А Антиблокировочная система тормозов (модели без VSC)

ABS 40А Антиблокировочная система тормозов

ALT 140А Система зарядки Система запуска Габариты Подсветка

ALT-S 5А Система зарядки

AMI 100A

AM2 80A

AM 2-2 30А

FAN 50А

Есть что добавить – пишите в комментарии.

Распиновка для различных марок авто и магнитол

Распайка линейных выходов на штатной магнитоле зависит от марки авто и головного устройства.

Перед распиновкой разъемов автомагнитолы необходимо ознакомиться с информацией, представленной на крышке устройства и в инструкции к нему.

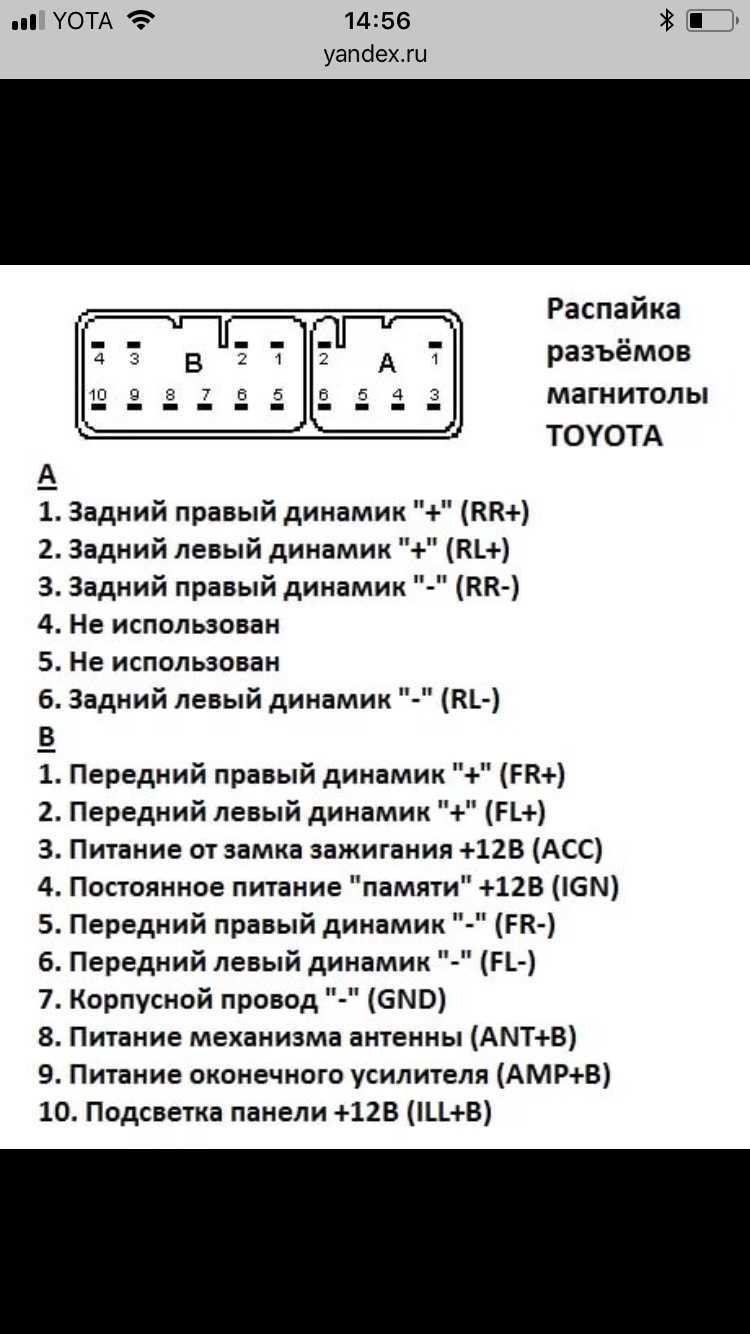

Toyota

Для стандартного штекера: 1 — А+, 2 — GND, 3 — BAT+, 4 — подсветка, 5 — регулировка антенны, 9-16 — динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-).

Универсальный разъем для большинства моделей: 1 — ANT, 3 — линейный выход LR, 4 — GND линейных выходов, 5 — линейный выход RR, 6 — CD in LCH, 7 — CD in GND, 8 — CD in RCH, 9 — CD reset, 10 — CD clock out, 11 — CD DSPL select, 12 — CD data out, 13 — CD clock in, 14 — CD data in, 16 — A+, 17 — GND, 18 — ANT GND, 22-27 и 29-30 — динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-), 28 — CD mute, 31 — ANT CONT, 32 — CD ACC CONT, 33 — AMP CONT, 34 — B UP.

Nissan

Стандартная схема: 1-6 — динамики (LR+, RR+, LR-, RR-, LF+, RF+), 7 — A+, 8 — подсветка, 9 — BAT+, 10 — динамик LF-, 11 — динамик RF-, 12 — управление антенной, 13 — GND.

Honda

Стандартный разъем: 1 — динамик RR+, 2 — динамик LR+, 3 — подсветка, 4 — BAT+, 5 — A+, 6 — управление антенной, 7-10 — динамики (LF+, RF+, RR-, LR-), 13 — GND, 14-15 — динамики (LF-, RF-).

Универсальные разъемы: 1 — A+, 2 — BAT+, 3 — GND, 4 — пустой, 5-12 — динамики (RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-).

Alpine

Alpine TDE-7823W: 1 — BAT+, 2-5 — динамики (LR-, LR+, RR-, RR+), 7 — управление усилителем, 8 — регулировка антенны, 9 — GND, 10-13 — динамики (LF-, LF+, RF-, RF+), 16 — A+.

Alpine 7190M: 2 — управление усилителем, 8 — GND линейных выходов, 9-10 линейные выходы (R, L), 13 — антенна, 27-28 — динамики (LR+, LR- и LF-, LF+), 29 — GND, 31 — BAT+, 32 — A+, 34-36 — динамики (RR+, RR- и RF-, RF+).

Mitsubishi

Для всех моделей: 1-2 — динамики (RR+, LR+), 3 — антенна, 4 — подсветка+, 5-8 — динамики (LF+, RF+, RR-, LR-), 10 — A+, 11- BAT+, 12 — подсветка, 13-14 — динамики (LF-, RF-), GND — обод разъема.

Kenwood KDC KRC

Есть несколько вариантов распиновки фишки магнитолы этого производителя, зависящих от модели аппарата:

1. KDC5040R и др.: 1 — GND, 2 — A+, 3 — антенна, 5-8 — динамики (RF+, RF-, LF-, LF+), 9 — BAT+, 10 — подсветка, 11 — TEL mute, 12 — EXT AMPL CONT, 13-16 — динамики (RR+, RR-, LR-, LR+).
2. KRC155D: 1 — GND, 3 — A+, 5 — BAT+, 8-9 — динамики.
3. KDC84R и др.: 1 — вход A, 2 — GND входа A, 7-10 — линейные выходы (L, R, R, L), 11 — вход A, 17-20 — GND линейного выхода (L, R, R, L), 25 — GND, 26 — A+, 27 — усилитель, 33 — BAT+, 34 — подсветка.
4. KRC752R: 1 — ANT GND, 4 и 28 — выход L, 5, 18, 27 и 39 — GND выходов (L, R, L, R соответственно), 8 — подсветка, 9 — BAT, 10-13 — динамики (LR-, LR+, LF+, LF-), 14 — ANT, 17 и 40 — выход R, 20 — антенна, 21 — A+, 22 — GND, 23-26 — динамики (RR-, RR+, RF+, RF-), 36 и 48 — интерфейс телефона.
