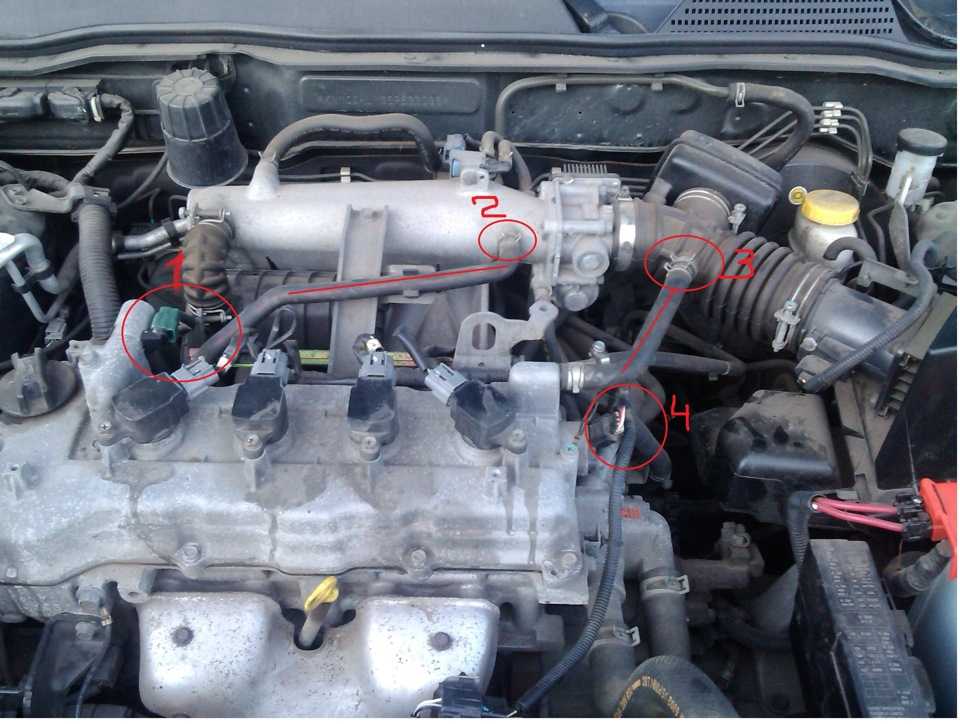

Ниссан альмера н16: особенности проводки под капотом

Как поменять сам прикуриватель

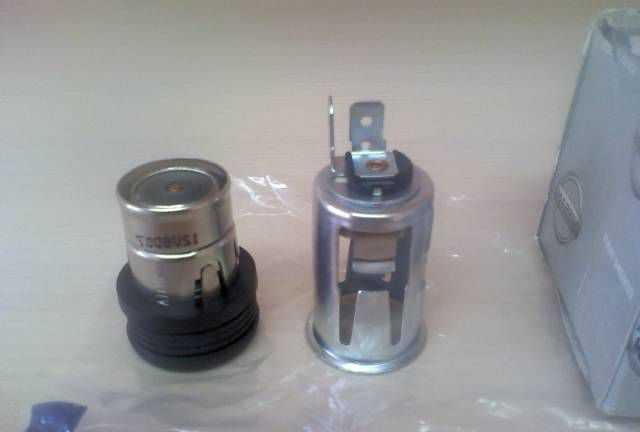

Замена прикуривателя ниссан альмера

Если же дело не в предохранителе, то предстоит глобальная замена. В этом случае пригодятся следующие пошаговые рекомендации:

1. Отсоединяются клеммы аккумулятора отрицательный проводок. Теперь нужно будет снять с туннеля пола облицовку.
2. Вытащить патрон.
3. Продеть колодки с проводами детали и лампы от подсветки в сделанные отверстия в полу.
4. Сжать экран от лампы так, чтобы его лапки могли выйти из прорезей, расположенных в светодиодах прикуривателя. Снять его.
5. Нажать на гнездовую защелку таким образом, чтобы она смогла выйти из зацепления вместе со световодом.
6. Протолкнуть гнездо наружу — оно должно выйти из облицовки.
7. Вынуть из прикуривателя гнездо — все получится, если продеть колодку с проводами через отверстие.
8. Теперь нагревать спираль от прикуривателя не менее 20 секунд. Патрон после этого должен сам вернуться в исходное положение со щелчком. Если этого не произошло, следует отрегулировать его, разогнув или подогнув его контакты.
9. Сжать у световода пластмассовые защелки и протолкнуть его наружу, таким образом вытащив из облицовки.
10. Собрать все в обратном порядке. Когда будет устанавливаться световод, он должен войти в прорезь, сделанную на облицовке.

Видео по замене перегоревших предохранителей:

Предыдущая статья: Блок предохранителей Ниссан Альмера n16 Следующая статья: Электрооборудование ниссан альмера классик, n16, n15

Датчик заднего хода

Для обеспечения подсветки движения задним ходом применяется датчик, который включает эту подсветку при включении задней передачи. Датчик представляет собой деталь, которая замыкает свои контакты при включении передачи.

• Артикул: 320056J00A
• Цена: 1400 рублей (оригинал)/ 500 рублей (аналог)

Расположен

Датчик движения задним ходом располагается на корпусе коробки переключения передач

Второе поколение Nissan Almera имеет маркировку кузова N16 и выпускалось в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году с кузовами хэтчбек и седан. Рестайлинг 2003 года затронул во основном внешний вид данного автомобиля. В нашей публикации вы найдете информацию с описанием блоков предохранителей и реле ниссан альмера н16, места их расположения и назначение.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Электрические схемы Nissan Almera

В статье представлен сборник электрических схем автомобиля Nissan Almera 1995 до 2006 гг.

N16 (2000–2006). В 2000 году вышла Almera второго поколения. Она производилась в трёх кузовах: трехдверный и пятидверный хэтчбэки, а также седан. На машины этого поколения устанавливались бензиновые двигатели Nissan QG объемом 1,5 и 1,8 литра, турбодизели с прямым впрыском YD22DDT объемом 2,2 литра и обычные турбодизели YD22DDTi. Автоматические коробки передач устанавливались на модели с объемом двигателя 1,8 литра. На японском внутреннем рынке модель выпускалась под именем Bluebird-Sylphy, в Сингапуре — под именем Nissan Sunny, где комплектовалась двигателем 1,6 с АКПП.

Кликнув мышкой по фотографии, — она увеличится до Вашего размера экрана монитора, далее нажмите правой кнопкой мыши и выберите «Сохранить изображение» для того, чтобы скачать авто схему себе на компьютер.

Ниссан альмера: расположение предохранителей в салоне

Предохранители в ниссан альмера классик могут находиться в разных частях автомобиля. Обычно это:

Схема предохранителей в ниссан альмера для салонной части представлена следующим набором элементов. Отдельно среди них выделяются реле:

Рис.1 Список предохранителей в салоне.

Реле в ниссан альмера н16 (как и прочих моделях этого авто) предназначаются для потребления более мощными узлами

Нужно обращать внимание на следующую маркировку:

• R1 (ответственное за работу фар — свет как ближний, так и дальний);
• R2 (на его ответственности — дроссель-заслонка);
• R3 (электростеклоподъемники);
• R4 (лампы для задних противотуманных огней).

Реле, находящиеся с другой стороны салонного блока питания, тоже имеют свое предназначение. Их «обязанности» будут следующими:

Рис. 3. Реле в салоне с обратной стороны.

• R1 (включение-выключение катушки зажигания — выход из строя блокирует работу авто);
• R2 (нагнетание двигателя);
• R3 (функционирование дополнительных потребителей — различных автомобильных электроаксессуаров).

Схема предохранителей на Nissan Almera N16

В салоне авто Ниссан Альмера Н16 расположены плавкие перемычки и реле, которые относятся к таким электроприборам:

• прикуривателю;
• бензонасосу;
• регуляторам кондиционера охлаждения;
• электрическим стеклоподъемникам;
• электропакету с подогревом сидений;
• замку зажигания;
• подушкам безопасности;
• подсветке панели управления печкой;
• сигналу запуска двигателя;
• контроллеру автоматической коробки перемены передач и т.д.

На обратной стороне находятся реле, включающие такие приборы:

• дроссельную заслонку;
• задние противотуманные фары;
• электростеклоподъемники;
• головной свет.

На панели рядом с двигателем расположены предохранители, обеспечивающие защиту оборудования:

• вентилятора радиатора охлаждения;
• АБС;
• ESP;
• габаритов;
• подсветки номерного знака;
• катушки зажигания;
• аудиосистемы и навигации;
• звукового сигнала;
• зарядки аккумуляторной батареи;
• электронного блока управления двигателем и т.д.

В боксе рядом с крылом находятся реле стартера, клаксона и пр.

Авто 2000–2001 годов

Обозначение и расшифровка модулей представлены ниже.

Схема реле в салоне.

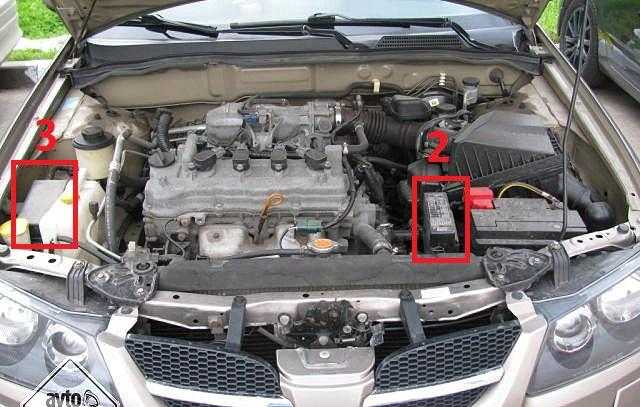

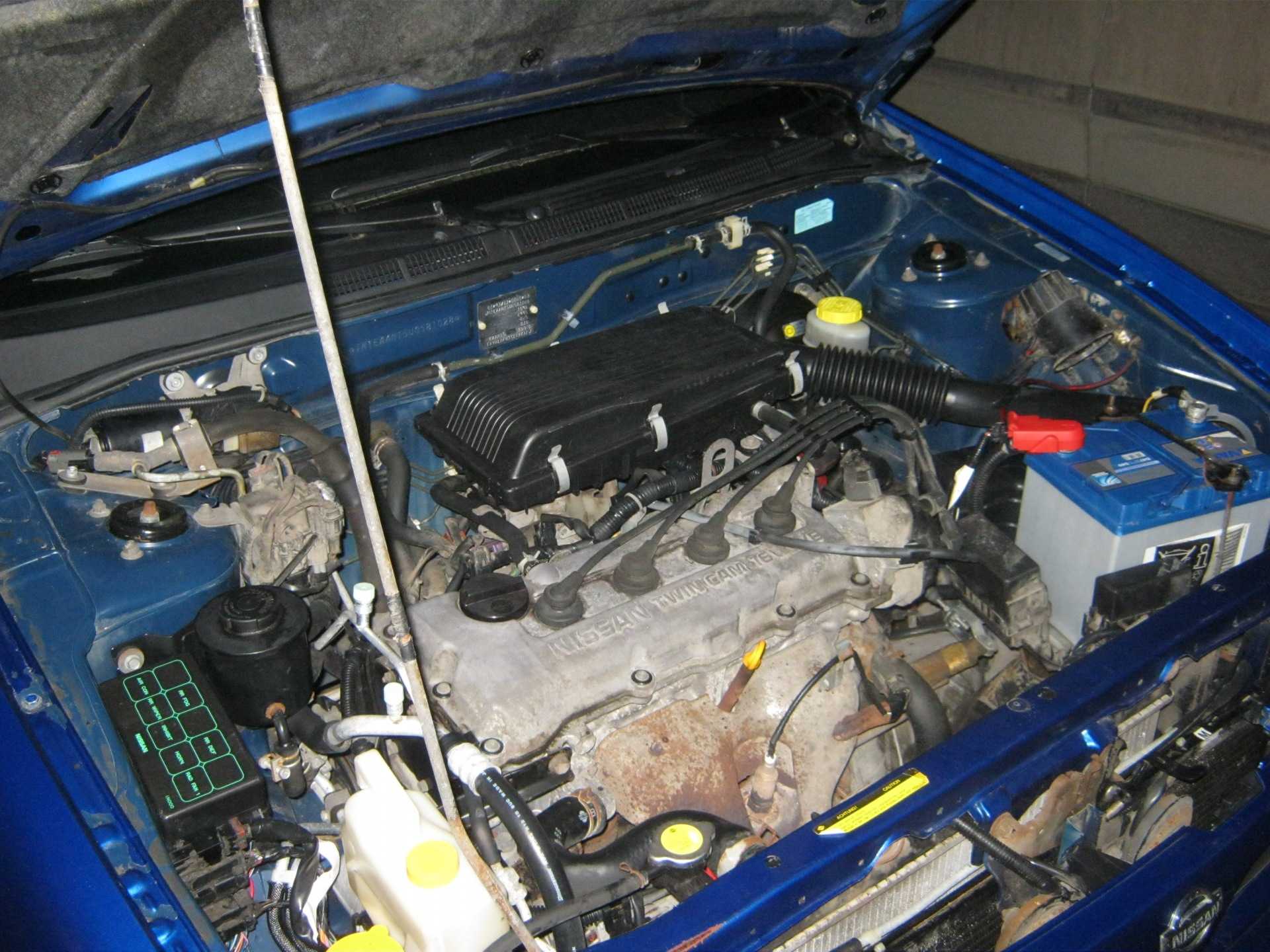

В моторном отделении

Блок реле в моторном отделении.

Несмотря на рестайлинг 2003 г., схема расположения плавких вставок на данном автомобиле не изменилась. Незначительные отличия есть только у некоторых моделей.

Принципы работы электрической сети в машине

Каждый из представленных элементов выполняет собственную роль в функционировании транспортного средства. Их деятельность дополняет друг друга:

Аккумулятор расположен в кронштейне моторного отсека слева. Положительный выход от него соединен с реле стартера ниссан альмера н16, а отрицательный «завязан» на «массе» двигателя и кузова. Распределительная коробка находится тут же, рядом с батареей. Необходимо тщательно следить за этой деталью — особенно это касается проверки крепления батареи и зачистка окислившихся кончиков. Очень частыми причинами поломками здесь могут стать проблемы, которые создает генератор ниссан альмера n16.

Генератор на ниссан альмера n16 является трехфазным. В своей конструкции он имеет встроенный электронный регулятор и выпрямитель. Его привод идет от клинового ремня, который закрепляется на шкиве коленчатого вала

Генератор на ниссан альмера н16 имеет важное значение для езды — он заряжает аккумулятор во время того, как транспорт движется. Без такой важной части, как стартер, ни одна машина просто не запустится

Интересно знать в ниссан альмера, где находится реле стартера? Такой блок находится справа в моторном отсеке, по соседству с бачком для омывающей жидкости

Без такой важной части, как стартер, ни одна машина просто не запустится. Интересно знать в ниссан альмера, где находится реле стартера? Такой блок находится справа в моторном отсеке, по соседству с бачком для омывающей жидкости. По сути дела, этот элемент электрической цепи — электродвигатель, работающий на постоянном токе

На его двухобмоточное реле подается постоянный ток — только после этого начнет вращаться якорь у стартера.

По сути дела, этот элемент электрической цепи — электродвигатель, работающий на постоянном токе. На его двухобмоточное реле подается постоянный ток — только после этого начнет вращаться якорь у стартера.

Стартер ниссан альмера фото

Очень важное значение во всем процессе работы имеет бортовая сеть. Её составляющие — это провода, средства защиты, а также соединительные и распределительные устройства. Сюда же включат и различные используемые датчики

Сюда же включат и различные используемые датчики.

Расположение компонентов системы электрооборудования в салоне автомобиля:1 — монтажный блок предохранителей и реле; 2 — электронный блок управления двигателем; 3 — блок управления подушками безопасности; 4 — электронный блок управления АБС; 5 — реле блока управления двигателем; 6 — реле времени очистителя ветрового стекла; 7 — блок централизованной блокировки замков дверей; 8 — реле блокировки стартера; 9 — блок управления сигнализатором невыключенного наружного освещения при наличии ключа в замке зажигания (выключателе приборов и стартера);10 — реле-прерыватель указателей поворота и аварийной сигнализации; 11 — выключатель стоп-сигнала; 12 — реле противотуманных фар; 13 — реле бензонасоса; 14 — реле времени очистителя заднего стекла; 15 — разъем жгута проводов дверных выключателей; 16 — разъем жгута проводов салона и моторного отсека; 17 — выключатель стеклоподъемников и люка крыши

Среди прочих представленных элементов электрооборудования авто можно выделить:

фары (галогены с возможностью ближнего и дальнего света, лампы для передних габаритов и указателя повороты);

Фары для ниссан альмера фото

фары противотуманные (установлены в нижней части на переднем бампере);

Противотуманные фары ниссан альмера фото

задние «противотуманки» (находятся, соответственно, внизу заднего бампера);

Задние противотуманные фары ниссан альмера

поворотные указатели (есть в блок-фарах, а также боковых и задних фонарях);

Поворотник для ниссан альмера

корректор света фар (изменяет направление подаваемого света).

Корректор фар ниссан альмера

И нельзя не отметить, что любое электрооборудование в машине имеет систему защиты — обычно это предохранители в монтажных блоках. Последние могут располагаться как в салоне, так и в моторной секции, но в любом случае выполнять возложенную на них «миссию» — защищать узлы и детали системы от перегрузок и возможных коротких замыканий.
Видео по электрооборудованию автомобиля:

https://youtube.com/watch?v=YzYTR_g7rtA

Назначение, виды и цвета электропредохранителей

Предохранители Альмера G15 являются защитным элементом различного электрооборудования от следующих явлений:

• короткие замыкания;
• токовые перегрузки.

Их схема может быть выполнена одним, двумя или тремя блоками. При этом каждый из них отвечает за работоспособность комплекса оборудования, а отдельный элемент за защиту конкретного прибора.

Различают следующие виды предохранителей:

Штекерные предохранители

Штекерные – наиболее распространенные, состоят двух штекеров, между которыми расположена плавкая вставка на определенную величину тока. Она закрывается пластиковым кожухом. При превышении максимального значения тока протекающего по вставке, происходит ее перегорание.

Биметаллические – в указанном виде предохранителей, плавкая вставка заменена на биметаллические пластины с посеребренными контактами, которые плотно прилегают друг к другу. При возникновении не нормального режима, пластины нагреваются и размыкаются. Их дальнейшее соприкосновение произойдет после остывания металла.

Штекерный и биметаллический с пружиной предохранители

Пружинные биметаллические – по принципу действия идентичны предыдущему виду. Отличие заключается в том, что биметаллические пластины самостоятельно не возвращаются в исходное положение. Это обеспечивается за счет внесения в конструкцию дополнительной пружинки, которая удерживает пластину в отключенном положении. Для восстановления электрической цепи понадобится нажать кнопку, которая разожмет пружину.

Выпуск предохранителей осуществляется с различным токовым номиналом. При этом изготовители придают каждому номиналу конкретный окрас. В большинстве случаев, используются следующие цвета:

• черный – 1А;
• серый – 2А;
• фиолетовый – 3А;
• коричнево-желтый – 5А;
• темно-коричневый – 7.5А;
• красный – 10А;
• голубой – 15А;
• желтый – 20А;
• белый – 25А;
• зеленый – 30А;
• оранжевый – 40А;
• голубой – 60А;
• коричневый – 70А;
• светло-желтый – 80А;
• сиреневый – 100А.

Оттенки цветов могут отличаться

Электронные блоки предохранители и реле расположенные в салоне Ниссан Альмера Классик

В передней панели Ниссан Альмера Классик выделим 8 мест установки электронных блоков и отдельных реле. Далее рассмотрим две схемы расположения электронных блоков и реле в передней панели Альмера Классик.

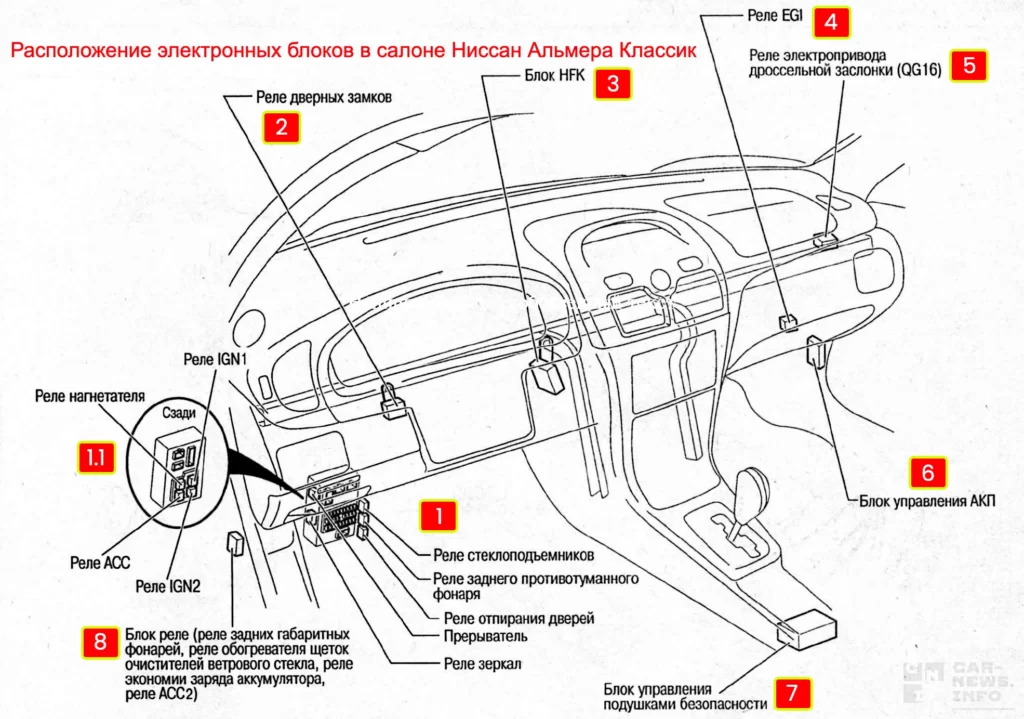

Схема №1 расположения блоков и реле в салоне автомобиля Альмера Классик

1. Блок-1 предохранителей и реле;
   1. 1 Обратная сторона блока-1 предохранителей и реле ;
2. Реле дверных замков;
3. Блок HFK;
4. Реле EGI;
5. Реле электропривода дроссельной заслонки (QJ16);
6. Блок управления АКП;
7. Блок управления подушками безопасности;
8. Блок реле в составе из:
   • реле задних габаритных фонарей;
   • реле обогревателя щеток очистителей ветрового стекла;
   • реле экономии заряда аккумулятора;
   • реле АСС2;

Далее подробно рассмотрим расположение реле блока-1 и его обратную сторону 1.1

Для доступа к реле блока-1 нужно снять декоративную часть панели приборов под рулевой колонкой.

С правой стороны блока-1 установлены:

• Реле стеклоподъемников;
• Реле заднего противотуманного фонаря;
• Реле отпирания дверей;

С левой стороны блока-1 установлены:

• Прерыватель;
• Реле зеркал;

С обратной стороны блока-1 (на схеме 1.1) установлены:

• Реле нагревателя;
• Реле АСС;
• Реле IGN1;
• Реле IGN2;

Схема №2 расположения электронных блоков и реле в салоне Альмера Классик

Данная схема альтернативная для сравнения.

1. монтажный блок предохранителей и реле;
2. электронный блок управления двигателем;
3. блок управления подушками безопасности;
4. электронный блок управления АБС;
5. реле блока управления двигателем;
6. реле времени очистителя ветрового стекла;
7. блок централизованной блокировки замков дверей;
8. реле блокировки стартера;
9. блок управления сигнализатором не выключенного наружного освещения при наличии ключа в замке зажигания (выключателе приборов и стартера);
10. реле-прерыватель указателей поворота и аварийной сигнализации;
11. выключатель стоп-сигнала;
12. реле противотуманных фар;
13. реле бензонасоса;
14. реле времени очистителя заднего стекла;
15. разъем жгута проводов дверных выключателей;
16. разъем жгута проводов салона и моторного отсека;
17. выключатель стеклоподъемников и люка крыши.

Предохранители блока-1 в салоне Альмера Классик

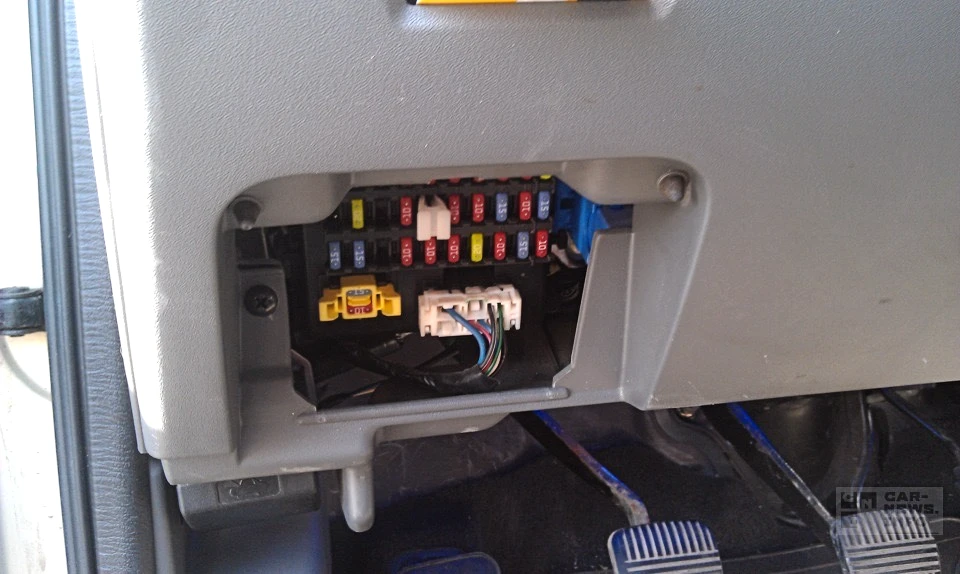

Блок-1 расположен в передней панели автомобиля слева от рулевой колонки за откидным отсеком для мелочей.

Для доступа к предохранителям нужно снять пластиковый карман (см. фото выше). На обратной стороне нанесена схема и описание предохранителей.

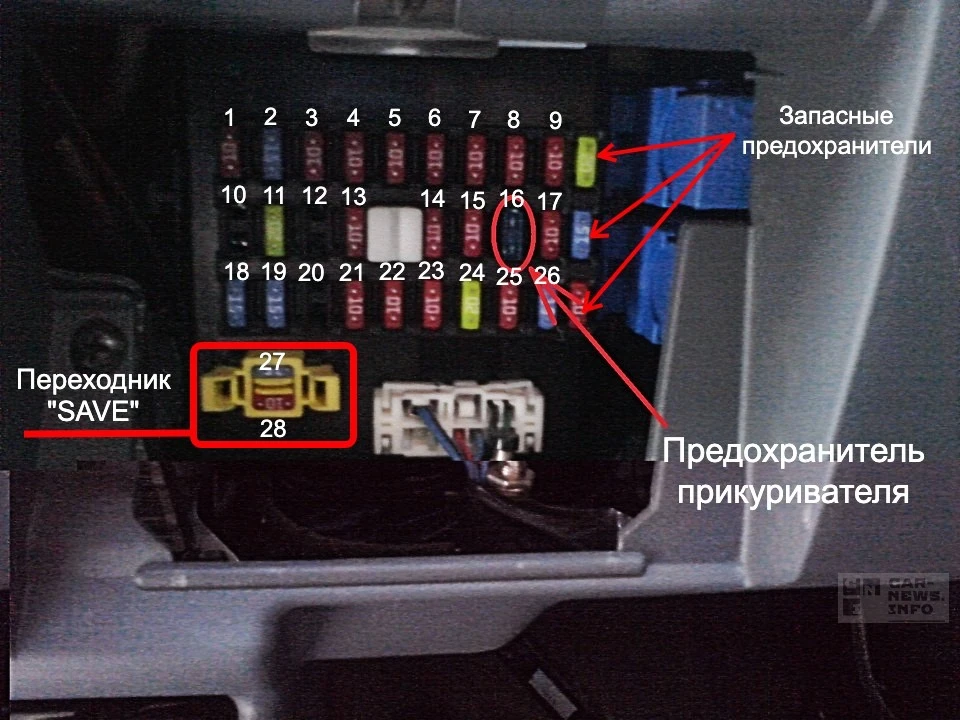

Далее рассмотрим схему расположения предохранителей блока-1 в салоне автомобиля

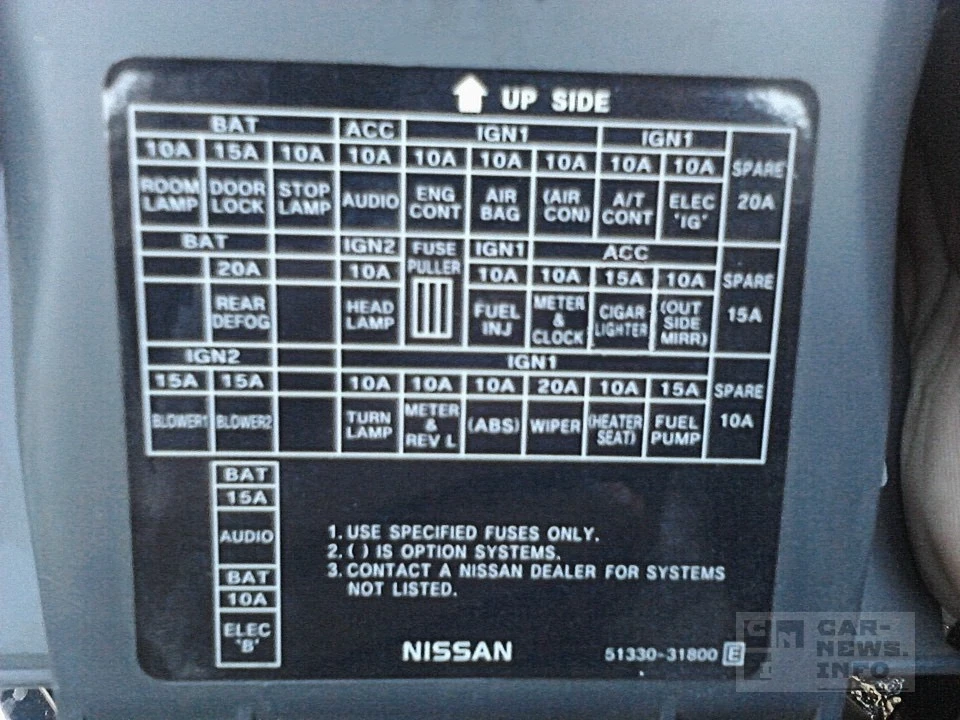

Таблица с описанием назначения предохранителей блока-1 в салоне Ниссан Альмера Классик

№	Сила тока, А	Цветпр-ля	Наименование потребителя
1	10	Красный	Плафон освещения салона
2	15	Синий	Дверные замки
3	10	Красный	Фонари стоп-сигнала
4	10	Красный	Аудиосистема
5	10	Красный	Система управления двигателем
6	10	Красный	Подушки безопасности
7	10	Красный	Кондиционер
8	10	Красный	Система управления АКП
9	10	Красный	Питание зажигания
10	10	Красный	Питание от аккумулятора
11	20	Желтый	Обогреватель заднего стекла
12	–	–	Резерв
13	10	Красный	Фары
14	10	Красный	Форсунки
15	10	Красный	Комбинация приборов и часы
16	15	Синий	Прикуриватель
17	10	Красный	Наружное зеркало заднего обзора
18	15	Синий	Нагнетатель 1
19	15	Синий	Нагнетатель 1
20	–	–	Резерв
21	10	Красный	Фонари указателя поворота
22	10	Красный	Комбинация приборов и фонари заднего хода
23	10	Красный	ABS
24	20	Желтый	Стеклоочистители
25	10	Красный	Обогрев сидений
26	15	Синий	Топливный насос
27	15	Синий	Аудиосистема
28	10	Красный	Дополнительное электрооборудование салона

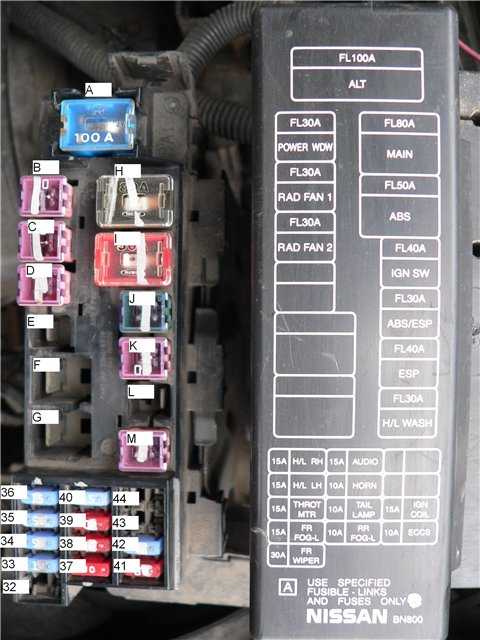

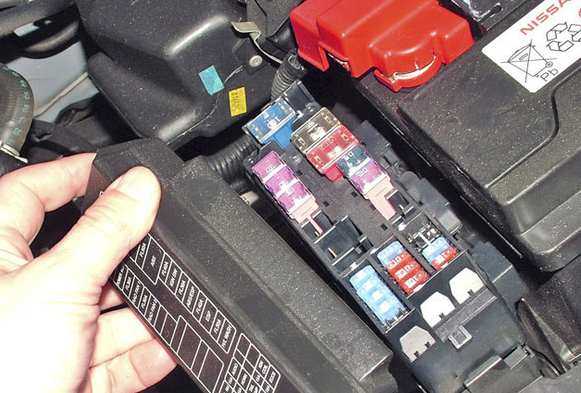

Предохранители и реле под капотом

p, blockquote 20,0,0,0,0 —>

• А 100А Генератор (зарядка на батарею)
• В 40А электростеклоподъемники
• С 40А регулятор охлаждающих вентиляторов
• D 40А регулятор охлаждающих вентиляторов
• E 30А для дизелей
• F 60А для дизелей
• G 80А для дизелей
• H 80А главный источник питания, цепь заземления
• I 50А ABS
• J 30А к выключателю зажигания от аккумулятора
• К 30А ABS/ESP
• L 30А ESP
• М 30А Омыватель фар
• 32 20А Омыватель заднего стекла
• 33 15А Противотуманные фары
• 34 15А Электропривод и реле электропривода дроссельной заслонки
• 35 15А Фары, система включения ближнего света в дневное время
• 36 15А Фары, система включения ближнего света в дневное время
• 37 10А Задний противотуманный фонарь
• 38 10А Габариты, освещение номерного знака
• 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи)
• 40 15А Аудио, навигация, ЖК-дисплей
• 41 10А Система управления двигателем
• 42 10А Катушка зажигания
• 43 10А ЕГР
• 44 20А ЭБУ двигателя

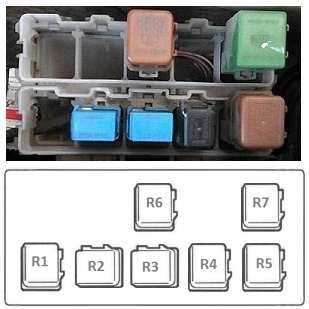

Блок с реле

Он находится у правого крыла, с боку от бочка с омывающей жидкостью.

Расшифровка

p, blockquote 24,0,0,0,0 —>

• R1 3-е реле вентилятора радиатора (25221E)
• R2 Передние туманки ПТФ (25224QA)
• R3 Реле кондиционера Е6 (25224D)
• R4 Реле звукового сигнала (25620)
• R5 Реле вентилятора радиатора (25224J)
• R6 Фары, свет (25224А)
• R7 Стартер (25224G)

p, blockquote 25,0,0,0,1 —>

Не подходит информация? Выберете нужный вариант в полном описании всех моделей.

Датчик температуры охлаждающей жидкости

Работа двигателя автомобиля должна осуществляться в определенных температурных режимах. Для определения температуры охлаждающей жидкости применяется специальный датчик (ДТОЖ), он работает по принципу терморезистора, который изменяет свое сопротивление с изменением температуры. Датчик отвечает за включение вентилятора охлаждения двигателя, а так же участвует в формировании топливной смеси, в зависимости от температуры жидкости.

Расположение

Датчик температуры охлаждающей жидкости на Nissan Almera расположен за генератором и вкручен через резьбовое соединение в блок двигателя.

Признаки неисправности:

• Плавают обороты холостого хода;
• Не включается вентилятор охлаждения;
• Плохо запускается ДВС;

Предохранители и реле в Nissan Almera N16

Всего в машине — 2 блока с предохранителями и 1 блок реле. Данные схемы и расположение подходит только для кузова — N16 выпуск с 2000, 2001, 2002, 2003, 2004, 2005 и 2006 г.

Блок в салоне включает в себя несколько предохранителей и реле. С обратной стороны этого блока расположены еще 3 важных реле. Под капотом размещены остальные два. В одном находятся только реле в другом только предохранители. В схеме и таблицах приведено точное описание всех блоков. Расположение блоков и расшифровка их предохранителей.

1. Блок предохранителей в салоне

Для доступа к нему открываем водительскую дверь, в нижней панели слева открываем мини бардачок, он же крышка от блока. Вытаскиваем весь карман из панели.

Фотографии блоков из разных машин для сравнения положения предохранителей.

Схема первого блока с нумерацией для таблицы ниже

1 — 10А Зеркала 2 — 10А Лампы стоп-сигналов 3 — 15А Электророзетка 4 — 7,5А Под дополнительную электрику 5 — 000 Аварийная сигнализация и поворотники 6 — 10А Под дополнительную электрику 7 — 20А Обогрев заднего стекла 8 — 10А Кислородный датчик 9 — 10А Дополнительный электропакет 10 — 10А Электропакет 11 — 10А Контроллер АКПП 12 — 10А Электропакет (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка) 13 — 10А Лампа салона 14 — 15А Электромотор вентилятора салона(обогреватель/кондиционер) 15 — 10А Кондиционер 16 — 15А Электромотор вентилятора салона(обогреватель/кондиционер 17 — 10А Система впрыска топлива 18 — 10А Подушки безопасности 19 — 20А Дополнительный электропакет 20 — 10А Контроллер двигателя 21 — 10А Сигнал запуска 22 — 15А Прикуриватель 23 — —- Не используется 24 — 20А Дополнительный электропакет 25 — 20А Очиститель ветрового стекла 26 — 7,5А Под дополнительную электрику 27 — 15А Омыватель переднего и/или заднего стекла (на подрулевой переключатель) 28 — 15А Омыватель заднего стекла 29 — 15А Бензонасос 30 — 10А Спидометр, тахометр, указатели температуры и уровня топлива 31 — 10А ABS 32 — 10А Резерв 33 — 15А Резерв 34 — 20А Резерв

R1 Реле фар головного света R2 Реле управления дросельной заслонкой R3 Реле стеклоподъемников R4 Реле задних противотуманных фар

На обратной стороне салонного блока, если вытащить его полностью, будет пластина с 3-мя реле.

Фото и схема дополнительной пластины

R1 Реле зажигания R2 Реле двигателя нагнетателя R3 Реле дополнительного оборудования (электро-аксессуаров)

2. Блок предохранителей в моторном отсеке

Необходимо открыть капот и открыть крышку блока с условными обозначениями. Этот блок расположен справа от мотора — рядом с аккумулятором.

Несколько фото открытых блоков с разных машин — для сравнения.

Расположение второго и третьего блоков под капотом

Схема с обозначениями для таблицы с расшифровкой

А 100А Генератор (ALTernator)(зарядка на батарею) В 40А электростеклоподъемники С 40А регулятор охлаждающих вентиляторов D 40А регулятор охлаждающих вентиляторов E 30А для дизелей F 60А для дизелей G 80А для дизелей H 80А главный источник питания, цепь заземления I 50А ABS J 30А к выключателю зажигания от аккумулятора К 30А ABS/ESP L 30А ESP М 30А Омыватель фар 32 20А Омыватель заднего стекла 33 15А Противотуманные фары 34 15А Электропривод и реле электропривода дроссельной заслонки 35 15А Фары, система включения ближнего света в дневное время 36 15А Фары, система включения ближнего света в дневное время 37 10А Задний противотуманный фонарь 38 10А Габариты, освещение номерного знака 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи) 40 15А Аудио, навигация, ЖК-дисплей 41 10А Система управления двигателем 42 10А Катушка зажигания 43 15А Не используется 44 10А Не используется

3. Блок реле в моторном отсеке

Расположен у правого крыла, рядом с бачком омывающей жидкости.

Схема третьего блока с реле

R1 3-е реле вентилятора радиатора (25221E) R2 Передние туманки ПТФ (25224QA) R3 Реле кондиционера Е6 (25224D) R4 Реле звукового сигнала (25620) R5 Реле вентилятора радиатора (25224J) R6 Фары, свет (25224А) R7 Стартер (25224G)

Как выглядят исправный и перегоревший предохранители

Думаю, данная запись необходима всем владельцам Almera N16.

Заглянем в моторный блок

Пространство под капотом представлены другими «защитниками». Их список достаточно обширен: элементы предохраняют многочисленные системы автомобиля — от аккумуляторной батареи и генератора до пробки горловины омывателя в бачке стекла.

Все они расположены в пространстве между самим аккумулятором и двигателем. Графически та же схема предохранителей в ниссан альмера классик будет выглядеть следующим образом:

Рис. 4. Схема предохранителей в моторном блоке.

Схема для ниссан альмера n16 включает в себя и реле. Потребители помощнее подключаются через реле (в числе фары, топливный насос, двигатели вентиляторов).

Эти элементы расположены в левой стороне от двигателя. Каждый из них имеет свой функционал:

R1 — вентилятор (задействован радиатор от охладительной системы);

R2 — передние «противотуманки»;

R4 — сигнал для рулевого колеса;

R6 — свет для фар и в салоне;

Самый расходный элемент

Если рассмотреть схему, на которой показаны предохранители для ниссан альмера n16, можно увидеть, что за работу прикуривателя отвечает элемент под номером 22. На самом деле, этот оказывается самым «проблемным», поскольку и ломается чаще всего. Сам по себе он оказывается невероятно актуальным даже для тех, кто не курит потому, что используется для подзарядки и питания самых различных потребителей. В их число входят как видеорегистраторы, так и ноутбуки (последние, правда, работают при помощи специальных преобразователей).

Прикуриватель Ниссан Альмера н16

Вариантов поломки тут два — или придется ставить нового «защитника» (это еще будет считаться «малыми жертвами»), или уже менять сам прикуриватель

Важно сделать это правильно

Процесс замены как в салонном, так и моторном варианте будет аналогичным. Можно рассмотреть процесс замены салонного варианта:

1. Открывается капот и отключается аккумулятор.
2. Следом снимается крышка от элемента, где находится сам блок.
3. Произвести осмотр, чтобы выявить вышедший из строя предохранитель прикуривателя.
4. Извлечь при помощи щипцов, если такой все же найден.
5. Установить новый и собрать в обратном порядке.
6. Не забыть подключить аккумулятор.

Видео по замене предохранителя прикуривателя:

Как провести очистку бензонасоса

Топливный бак является основным местом расположения насоса для топлива. Его принцип работы заключается в том, что управляющий блок сразу после отключения зажигания вынуждает бензиновый насос включиться и продолжать свою работу еще какое-то время. И это упрощает включение двигателя в следующий раз.

Датчик расположения коленчатого вала активизируется при вращении двигателя. Управляющий блок тут же запускает бензиновый насос при принятии сигнала. Но в случае если данный сигнал не будет получен от датчика, бензиновый двигатель, а также электронасос будут остановлены. Данное свойство повышает длительность жизни батареи аккумулятора. Существует отдельное реле, которое помогает управлять насосом в управляющем блоке. Если не включается бензонасос, то первым делом стоит проверить именно реле.

Но данная операция является дорогой. Вследствие этого можно предложить сделать очистку бензонасоса на Ниссан. (Хотя если все же решитесь на замену бензонасоса, то действия почти идентичны подготовке к очистке).

Чтобы осуществить очистку бензонасоса, нужно для начала его извлечь.

Предохранители и реле Nissan Almera Classic

Рассмотрены автомобили Nissan Almera Classic (B10) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.

Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

• Где находится блок предохранителей и реле в салоне.
• 1. Монтажный блок расположен под панелью приборов, слева от руля за крышкой, открыть которую можно потянув на себя
• Схема расположения предохранителей в блоке Nissan Almera Classic.
• Расшифровка предохранителей в монтажном блоке

Номер предохранителя (сила тока, А)	Цвет предохранителя	Защищаемая цель
1(15 А)	синий	Электродвигатель отопителя
2 (15 А)	синий	Электродвигатель отопителя
3	—	Резерв
4 (10 А)	красный	Указатели поворота
5 (10 А)	красный	Комбинация приборов и фонари света заднего хода
6 (10 А)	красный	Анти блокировочная система тормозов
7 (20 А)	желтый	Стеклоочистители
8 (10 А)	красный	Обогрев передних сидений
9 (15 А)	синий	Топливный насос
10 (10 А)	красный	Дополнительные потребители
11 (20 А)	желтый	Обогрев заднего стекла
12	—	Резерв
13 (10 А)	красный	Фары
14 (10 А)	красный	Форсунки системы впрыска топлива
15 (10 А)	красный	Комбинация приборов, часы
16 (15 А)	синий	Прикуриватель
17 (10 А)	красный	Наружные зеркала заднего вида
18 (10 А)	красный	Плафон освещения салона
19 (15 А)	синий	Замки дверей
20 (10 А)	красный	Стоп-сигналы
21 (10 А)	красный	Автомагнитола
22 (10 А)	красный	Система управления двигателем
23 (10 А)	красный	Подушки безопасности
24 (10 А)	красный	Кондиционер
25 (10 А)	красный	Система управления автоматической коробкой передач
26 (10 А)	красный	Система зажигания

1. Расположение реле в монтажном блоке в салоне.
2. 1 — реле стеклоподъемников;
3. 2 — реле заднего противотуманного фонаря;
4. 3 — реле центрального замка
5. На обратной стороне монтажного блока салона находятся дополнительные реле
6. 1 — реле системы кондици­онирования;
7. 2 — 1-е реле зажигания;
8. 3 — 2-е реле за­жигания:
9. 4 — реле дополнительного оборудования
10. Блок реле и предохранителей под капотом

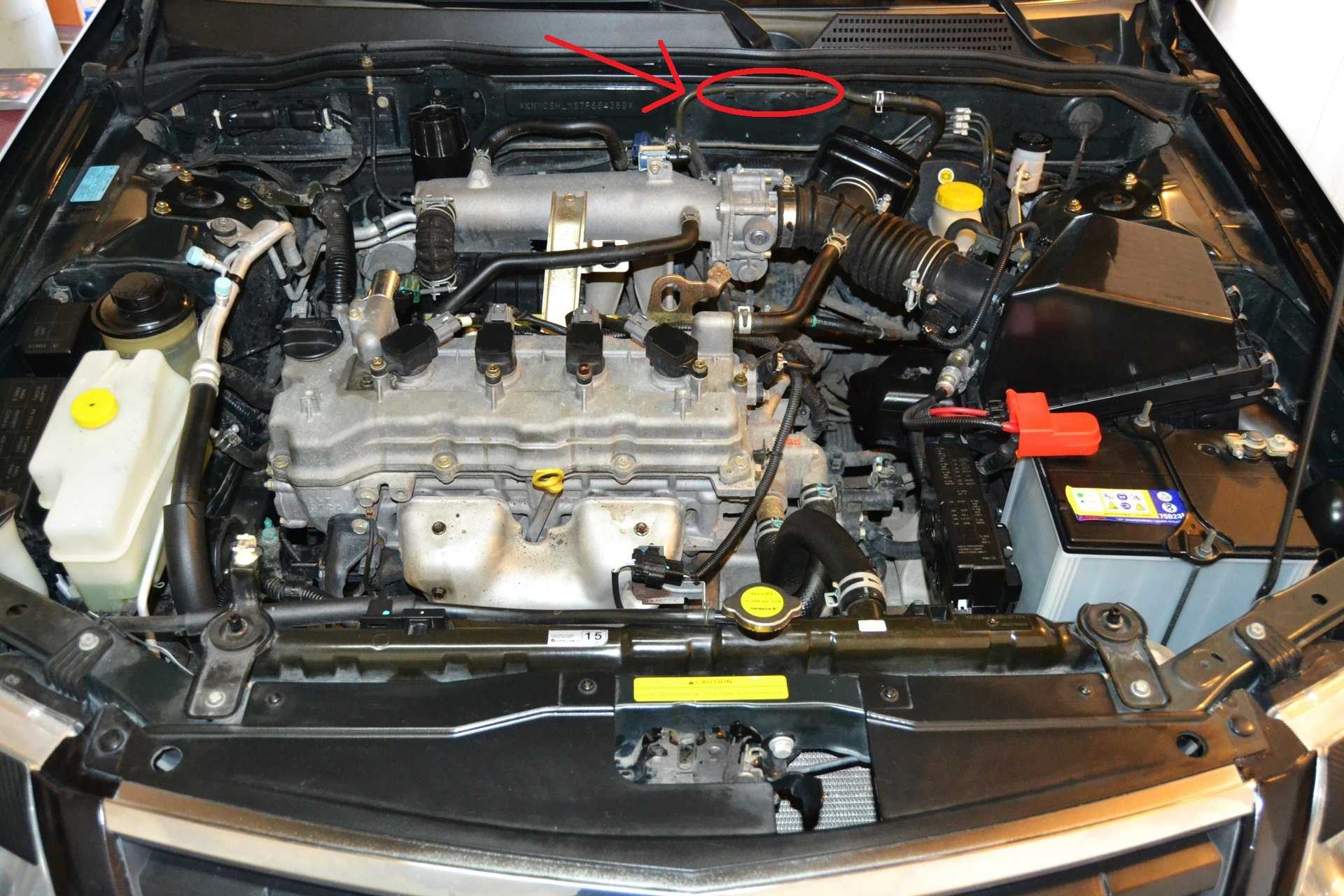

11. Подкапотное пространство автомобиля (вид сверху): 1, 16, 26 — блоки реле и предохранителей; 2 — бачок системы гидроусилителя рулевого управления; 3 — верхние опоры стоек передней подвески; 4 — пробка маслоналивной горловины, 5 — блок ABS; 6 — впускная труба; 7 — катушки зажигания; 8-топливная рампа; 9 — дроссельный узел; 10 -резонансная камера воздухоподводящего рукава; 11 — вакуумный усилитель тормозной системы; 12 — бачок главного тормозного цилиндра; 13 — бачок главного цилиндра сцепления; 14 — корпус воздушного фильтра, 15 — аккумуляторная батарея; 17 — коробка пере­дач; 18 — корпус термостата; 19 — радиатор системы охлаждения двигателя; 20 — теплоизоляционный кожух выпускного коллектора; 21 — указатель уровня мас­ла в картере двигателя (масло измерительный щуп); 22 — генератор; 23 — крышка головки блока цилиндров; 24 — расширительный бачок системы охлаждения двигателя; 25 — пробка наливной горловины бачка омывателя ветрового стекла
12. Блок предохранителей в моторном отсеке
13. Расшифровка предохранителей под капотом

Номер предохранителя	Защищаемая цепь	Номинальный ток, А
1	Резерв	—
2	Резерв	—
3	Резерв	—
4	Звуковой сигнал	15
5	Дроссельная заслонка	15
6	Габаритные огни	10
7	Система управления двигателем	10
8	Резерв	—
9	Катушки зажигания	15
10	Цепь замка зажигания	30
11	Антиблокировочная система тормозов	20
12	Антиблокировочная система тормозов	20
13	Антиблокировочная система тормозов	20
14	1-й главный предохранитель	65
15	Резерв	—
16	Резерв	—
17	Обогрев ветрового стекла	15
18	Антиблокировочная система тормозов	5
19	Задний противотуманный фонарь	10
20	Комбинация приборов	20
21	Противотуманные фары	15
22	Дальний свет фар	15
23	Ближний свет фар	15
24	Генератор	100
25	1-й электродвигатель вентилятора радиатора	30
26	2-й электродвигатель вентилятора радиатора	30
27	Стеклоподъемники	30
28	Резерв	—
29	2-й главный предохранитель	65

• Расположение реле в блоке под капотом
• 1 — реле ближ­него света фар; 2 — реле противоугонной сигнализации; 3 — реле дальнего света фар; 4-2-е реле вен­тилятора радиатора; 5 — диагностический разъем ABS; 6-1-е реле вентилятора радиатора; 7 — реле звукового сигнала; 8 — реле кондиционера; 9 — реле автоматической коробки передач: 10 — 3-е реле вентилятора радиатора
