Как правильно установить распредвал на ниве шевроле инжектор: подробная инструкция

Установка нового распредвала

Процесс замены замет не более 15 минут, новичкам может потребоваться больше времени. Перед установкой, при помощи шприца со свежим маслом, пройдитесь по основным элементам механизма, будет также полезно промазать слоем герметика части, которые будут контактировать с головкой.

На новый распредвал надевается сальник и устанавливается на место в то положение, в котором был извлечен старый. После того, как распредвал был уложен на своё место, необходимо, как и при разборке, равномерно затягивать гайки, крест-накрест.

Следующим важнейшим этапом сборки будет регулировка зазоров клапанов:

• Для впускных клапанов от 0.2 мм,
• Для выпускных от 0.3 мм.

Для тех, кто ранее не сталкивался с регулировкой зазоров на клапанах, настоятельно рекомендуется подробней ознакомиться с этой темой, так как существует множество способов и приспособлений для этого.

После завершения замены, не спешите заводить двигатель, ещё раз прокрутите в голове все свои действия, проверьте крепления основных элементов, натяжение цепи, правильно ли выставлено зажигание. Иногда случается так, что новичкам приходится повторно разбирать трамблёр и регулировать зажигание.

Последствия неправильной установки и регулировки

• Появляются характерные посторонние щелчки в двигателе, которые становятся громче при увеличении скорости машины.
• Двигатель работает нестабильно даже на холостых оборотах.
• Время разгона машины значительно увеличивается, поскольку двигатель плохо реагирует на нажатие педали газа.
• Набор скорости идёт рывками, в ходе этого из выхлопной трубы могут вылетать клубы чёрного дыма.
• Износ клапанов многократно ускоряется, а если рассинхронизация валов слишком велика, клапана деформируются, а их гнёзда разбиваются.
• Неверная регулировка может привести и к обрыву цепи ГРМ. Она, в свою очередь, может пробить радиатор, сломать вентилятор и другие части двигателя.
• Двигатель постоянно перегревается, при этом расход моторного масла и антифриза может значительно возрасти.

Как видно из этой статьи, правильно выставленные метки ГРМ — залог долгой и бесперебойной работы двигателя. Ничего сложного в этом нет, сделать это сможет даже начинающий автолюбитель

Важно не торопиться, соблюдать указанную выше последовательность действий, а ещё нужно постараться не уронить стопорные шайбы звёздочек в поддон двигателя. Потому что достать их оттуда будет очень непросто

Шевроле Нива Снятие распределительного вала и рычагов привода клапанов Chevrolet Niva

Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров). Перед снятием цепи привода ГРМ необходимо повернуть коленчатый вал до момента совпадения установочных меток на коленчатом и распределительном валах, чтобы правильно выставить фазы механизма газораспределения. На автомобиле без кондиционера…

…коленчатый вал можно повернуть специальным накидным ключом или головкой «на 38» за гайку крепления шкива привода вспомогательных агрегатов (для наглядности показано на демонтированном двигателе). На автомобиле с кондиционером таким образом повернуть коленчатый вал не удается из-за того, что кроме шкива привода вспомогательных агрегатов гайка также крепит шкив привода компрессора кондиционера. При этом накидной ключ применить нельзя, т. к. гайка располагается глубоко в шкиве, а при использовании торцевой головки не хватает места для установки воротка — он упирается в распорку рамки радиатора. В этом случае устанавливаем коленчатый вал двигателя в нужное положение, перемещая автомобиль при включенной V передаче. Поворачиваем коленчатый вал по часовой стрелке до тех пор, пока…

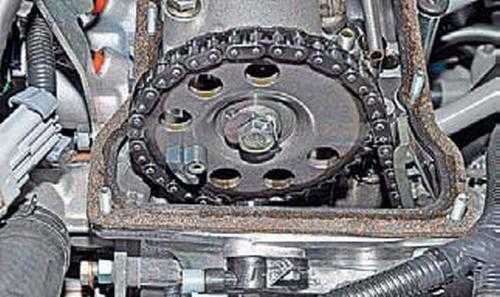

…звездочка распределительного вала не займет положение, показанное на фото.

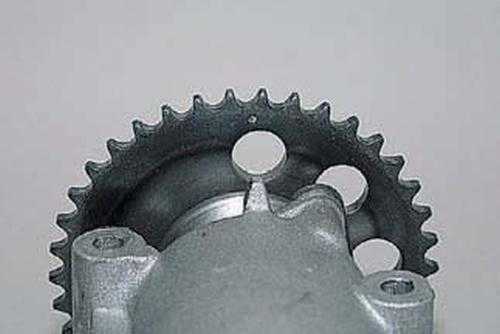

При этом метка на звездочке распределительного вала (лунка со стороны корпуса подшипников распределительного вала)…

…должна совпасть с выступом на корпусе подшипников распределительного вала (для наглядности эти детали с двигателя демонтированы)…

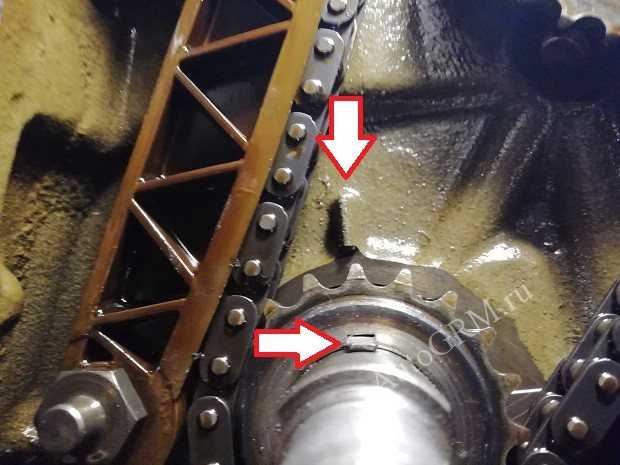

…а метка (риска) на зубчатом венце шкива привода вспомогательных агрегатов должна расположиться напротив сердечника датчика положения коленчатого вала.

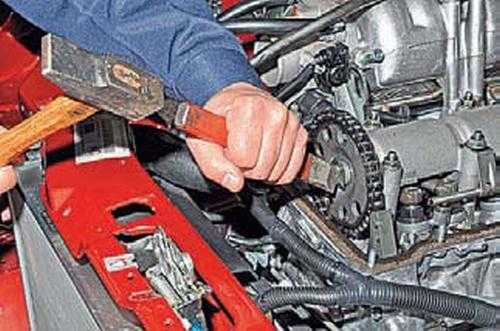

Зубилом отгибаем край стопорной шайбы болта крепления звездочки распределительного вала. Надеваем кольцо накидного ключа «на 17» на головку болта крепления звездочки распределительного вала и вставляем стержень мощной отвертки через одно из шести отверстий, выполненных в звездочке.

Опираясь лезвием отвертки на ребро звездочки, стержнем отвертки надавливаем на ключ и поворачиваем его против часовой стрелки, отворачивая болт крепления звездочки. При этом звездочка не должна проворачиваться.

Снимаем болт вместе с шайбами. Для ослабления натяжения цепи привода ГРМ отворачиваем гайки крепления гидравлического натяжителя цепи к головке блока цилиндров (см. «Снятие гидравлического натяжителя цепи привода ГРМ», с. 100). При этом не отсоединяем трубку подвода масла к натяжителю цепи.

Снимаем звездочку с цепью с носка распределительного вала.

Чтобы цепь не перескочила на зубьях звездочки, шнуром подвязываем ее к звездочке и располагаем в полости головки блока цилиндров.

Головкой «на 13» равномерно (по одному обороту за проход) отворачиваем девять гаек крепления корпуса подшипников распределительного вала и рампы подачи масла к гидроопорам рычагов клапанов.

Снимаем со шпилек головки блока цилиндров рампу подачи масла к гидроопорам рычагов клапанов.

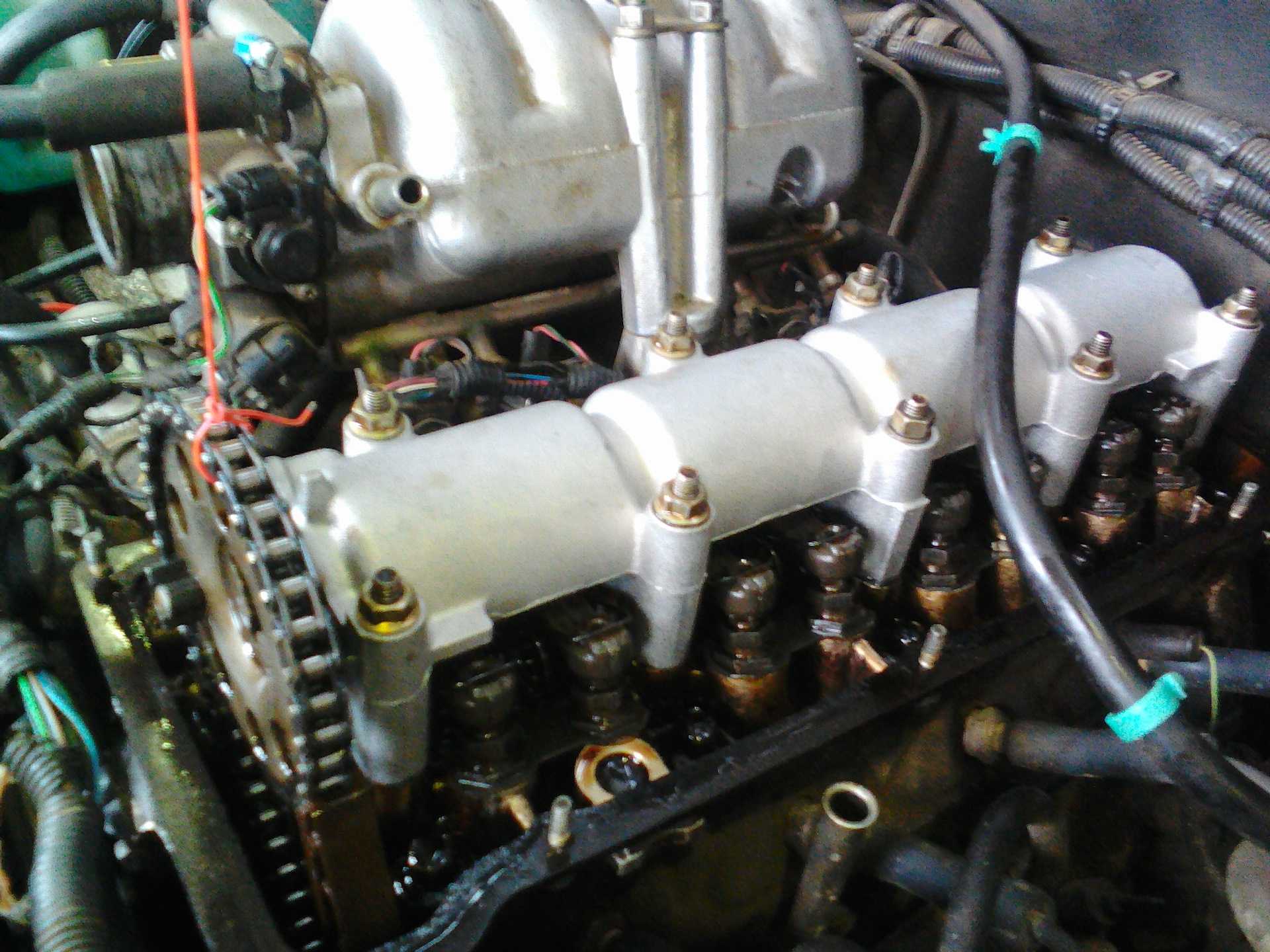

Снимаем со шпилек головки блока корпус подшипников в сборе с распределительным валом. Если при сборке головки блока цилиндров планируется использовать те же рычаги привода клапанов, то перед их снятием помечаем положение рычагов в головке блока цилиндров.

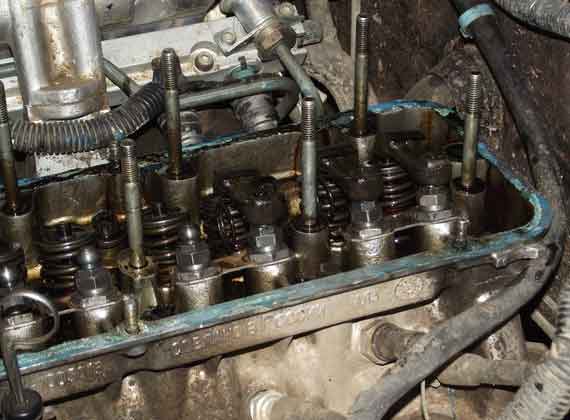

Снимаем рычаги привода клапанов. Чтобы извлечь распределительный вал из корпуса подшипников…

…накидным ключом «на 10» отворачиваем два болта крепления упорного фланца распределительного вала к корпусу подшипников…

Извлекаем распределительный вал из корпуса подшипников. Сборку проводим в обратной последовательности. Наносим тонкий слой моторного масла на кулачки и шейки распределительного вала, постели корпуса подшипников и рабочие поверхности рычагов привода клапанов. При монтаже корпуса подшипников убеждаемся, что установочные втулки (на крайних крепежных шпильках головки блока цилиндров с левой стороны) вошли в гнезда корпуса без перекоса. Затягиваем гайки крепления корпуса подшипников в последовательности, указанной на рисунке (момент затяжки — см. Моменты затяжки ответственных резьбовых соединений).

Порядок затягивания гаек крепления корпуса подшипников распределительного вала.

Стоит ли менять гидрокомпенсаторы на болты на Ниве Шевроле

Что практичнее, болт или гидрокомпенсатор – этот вопрос волнует многих владельцев Шевроле-Нива. Для начала нужно выяснить – почему некоторые водители решаются на подобную замену? Ответ прост – внедрение компенсаторов вселяло надежду раз и навсегда решить вопрос с тепловыми зазорами. На деле плохое качество гидрокомпенсаторов только ухудшило ситуацию – денег потрачено больше, а проблема не решена.

По этой причине некоторые владельцы Нива-Шевроле «возвращаются к истокам» т. е. переходят обратно на болты. Можно много спорить об эффективности подобного перехода, но часто на форумах владельцев таких машин можно прочитать вот такие отзывы:

«…Поменял обратно «гидрики» на болты, итог: расход упал, холостой ход стабильный, тяга пошла с низов, сцепление стало заметно легче. Принятым решением доволен, замена себя оправдала».

Подобные высказывания встречаются все чаще и чаще. Многие не решаются на подобные действия — менять что-то в моторе владельцам боязно, поэтому каждый принимает такое решение для себя сам.

Проверка работоспособности и завершающие действия

1. Проверка корректности работы двигателя

После установки распредвала необходимо включить двигатель и провести проверку работоспособности. При работе двигателя не должно быть посторонних шумов, дерганий или иных нештатных явлений.

2. Регулировка напряжения ремня

Следующим этапом является регулировка напряжения ремня. Для этого необходимо подвигать распредвал вправо и влево, чтобы определить, достаточно ли ремня для его натяжения.

3. Смазка и проверка масла

Также рекомендуется провести смазку механизмов распредвала и проверить уровень масла в двигателе. В случае необходимости долить масло до оптимальной отметки.

4. Проверка работоспособности автомобиля и езда на тестовом участке

После выполнения предыдущих действий можно произвести проверку работоспособности автомобиля на тестовом участке. Необходимо убедиться, что система работает корректно и произвести регулировку, если уровень шума или вибраций превышает норму.

Таким образом, правильная установка распредвала играет важную роль для бесперебойной работы двигателя. После завершения всех действий следует периодически проводить проверку работоспособности механизмов и выполнять регулировку при необходимости.

Особенности распредвала на автомобиле НИВА

На первый взгляд, распредвал автомобиля НИВА очень схож с любым другим распредвалом, однако есть некоторые моменты, по которым можно с лёгкостью определить, что эта деталь именно для НИВЫ.

1. На большинстве распредвалов имеется шестигранник под ключ (обычно на 27) между кулачками второго цилиндра. Распредвалы, которые изготавливаются для автомобиля НИВА, имеют сразу два шестигранника на своей оси (между кулачками второго цилиндра и третьего). Визуально это является главной отличительной особенностью этой детали.
2. Следующим отличительным фактором является расстояние между базой и вершиной кулачка. Если необходимо убедиться, что деталь именно для НИВЫ, и наличие второго шестигранника для вас ещё не гарантия подлинности изделия, берите в руки штангенциркуль и приступайте к измерению. Базовый размер кулачка распредвала в большинстве случаев один и тот же и составляет 30 миллиметров. А вот расстояние от базы до вершины у НИВЫ составляет 37 миллиметров. Измерив любой другой распредвал, расстояние окажется не больше 36.3 миллиметров.

Момент затяжки деталей коробки передач

Деталь	Резьба	Момент затяжки, H*м (кгс*м)
Болт крепления шарнира на штоке выбора передач	М8х1	16,3–20,1 (1,66–2,05)
Болт крепления механизма выбора передач	М6	5,1–8,2 (0,5–0,83)
Гайка крепления хомута тяги привода переключения передач	М8	15,7–25,5 (1,6–2,6)
Гайка заднего конца первичного и вторичного валов	М20х1,5	120,8–149,2 (12,3–15,2)
Выключатель света заднего хода	М14х1,5	28,4–45,3 (2,9–4,6)
Болт крепления вилки включения передач к штоку	М8х1	11,7–18,6 (1,2–1,9)
Гайка крепления реактивной тяги к силовому агрегату	М10х1,25	51–82,4 (5,2–8,4)
Гайка крепления привода спидометра	М6	4,5–7,2 (0,45–0,73)
Гайка крепления обоймы шаровой опоры	М8х1,25	15,9–25,8 (1,6–2,6)
Болт крепления оси рычага выбора передач	М6	7,8–12,3 (0,8–1,26)
Гайка крепления задней крышки картера	М8х1,25	15,7–25,5 (1,6–2,6)
Пробка фиксатора	М16х1,5	28,4–45,3 (2,9–4,6)
Крепление рычага выбора передач на штоке	М8х1	28,4–35,0 (2,9–3,6)
Гайка крепления коробки передач к картеру сцепления	М8х1,25	15,7–25,5 (1,6–2,6)
Пробка сливного отверстия	М22х1,5	28,7–46,3 (2,9–4,7)
Опора вилки выключения сцепления	М8	15,7–25,5 (1,6–2,6)
Болт крепления направляющей втулки подшипника выключения сцепления	М6	3,8–6,2 (0,39–0,63)

Коробка передач Шевроле Нива:

1 — первичный вал; 2 — сальник первичного вала; 3 — картер сцепления; 4 — пружинная шайба; 5 — сапун; 6 — игольчатый подшипник вторичного вала; 7 — зубчатый венец синхронизатора IV передачи; 8 — вилка переключения III и IV передач; 9 — скользящая муфта синхронизатора III и IV передач; 10 — ступица муфты синхронизатора III и IV передач; 11 — шестерня и зубчатый венец синхронизатора III передачи; 12 — шестерня и зубчатый венец синхронизатора II передачи; 13 — вилка переключения I и II передач; 14 — муфта синхронизатора I и II передач; 15 — шестерня и зубчатый венец синхронизатора I передачи; 16 — промежуточный подшипник вторичного вала; 17 — ведомая шестерня передачи заднего хода; 18 — пружинная шайба; 19 — стопорное кольцо; 20 — муфта синхронизатора V передачи; 21 — тяга привода управления коробкой передач; 22 — корпус рычага переключения передач; 23 — рычаг переключения передач; 24 — ведомая шестерня V передачи; 25 — маслоотражательная шайба; 26 — распорная втулка; 27 — фланец эластичной муфты; 28 — вторичный вал; 29 — сальник вторичного вала; 30 — задний подшипник вторичного вала; 31 — подшипник блока шестерен; 32 — блок шестерен V передачи и заднего хода; 33 — болт крепления блока шестерен; 34 — упорная шайба; 35 — ступица муфты синхронизатора V передачи; 36 — промежуточная шестерня заднего хода; 37 — задняя крышка; 38 — задний подшипник промежуточного вала; 39 — нижняя крышка; 40 — пробка заливного отверстия; 41 — промежуточный вал; 42 — передний подшипник промежуточного вала; 43 — картер коробки передач; 44 — задний подшипник первичного вала; 45 — направляющая втулка подшипника выключения сцепления.

Процесс замены распредвала

Не забудьте затянуть на ручной тормоз и включить четвертую или пятую передачу. Первоначальное мероприятие для снятия целевого узла – освобождение патрубка воздушного фильтра от 4 болтов и защелки.

Далее убираются наконечники свечей, после чего сами элементы вынимаются. Также демонтажу подвергается вакуумный шланг и патрубок отвода картерных газов. Для удобства они отводятся в сторону.

Затем клапанная крышка очищается от грязи во избежание случайного попадания частиц вовнутрь. Отсоединяется дроссельный узел (находится с торца). Ключ-головкой выкручиваются 8 шпилек, удерживающих клапанную крышку.

Автомобиль следует поддомкратить спереди таким образом, чтобы было удобно крутить колесо. После чего совмещается метка с тыльной стороны шестерни с риской постели распредвала.

Машина опускается на землю, цепь прихватывается к шестерне удобным способом (с помощью проволоки или стяжки).

За верхнее отверстие шестерни цепляется шнур, соединяемый с замком капота. Аккуратными движениями откручивается стопорная шайба до тех пор, пока ее нельзя будет крутить руками, придерживая шайбы. Далее шестерня страгивается с посадочного места и фиксируется за шнур.

Откручивается рампа масляного обеспечения.

И снимается – вверх и назад (к аккумулятору).

Аккуратно откручиваются оставшиеся крепления распредвала и демонтируется деталь.

На место старого устанавливается новый распределительный вал.

Снимаются рокеры. Они раскладываются в том же порядке, как и стояли.

Гидрокомпенсаторы откручиваются 24 мм ключом.

Устраняется масло из колодцев.

Устанавливаются стопорные пластины со втулками.

Регулировочные болты с гайками вкручиваются целиком. Фиксируются рокеры и пружины.

Монтируется и затягивается РВ. Момент затяжки распредвала 8,33 — 22,6 Нм. При этом делается это в строгом порядке по схеме.

Дефектовка болтов

При использовании болты ГБЦ вытягиваются и теряют свои свойства, повторное использование болтов допускается только после их дефектовки, так как потянутый болт может оборваться или упереться в дно отверстия с резьбой в блоке и не обеспечить надежного притяжения головки к блоку.

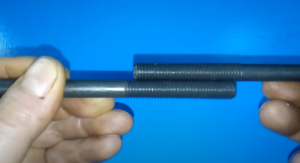

Дефекторвка заключается в проверке резьбового соединения и замере длинны болта. Резьба должна быть ровное без зазубрин и подтянутостей, а виток должен быть правильной формы, незакругленный.

Длинна болта ГБЦ для НИВЫ Шевроле составляет 115 мм, если при замере длинны б/у болта ее длинна больше 115 мм, повторное использование его не допускается.

Проверка резьбового соединения болта проверяется путем прикладывания одного болта к другому резьбой. Непотянутые болты должны всей плоскостью ложиться в ручейки резьбы, как на фото.

Размерность штатных дисков

Особенность отечественных моделей автомашин, в том числе и Нива Шевроле, является отсутствие индивидуальных дисков для определенного года выпуска автомашины.

Общепринятые размеры диска на Niva Chevrolet:

• ширина диска 8 дюймов;
• диаметр обода 15 дюймов;
• вылет ЕТ40 – расстояние между плоскостью крепежа и симметрии.

Несоблюдение данных параметров может привести к:

• быстрому износу механических деталей и узлов ходовой части автомобиля;
• чрезмерная нагрузка на колесные арки авто и их поломка, например, применение дисков с размерностью, более чем R16 и высоким профилем резины, негативно скажется на состоянии подкрылок. Его поверхность сотрется. В интернет можно увидеть большое количество фото, посвященных этой теме.

Еще одним важным параметром является разболтовка или сверловка диска. Обозначается она латинскими буквами PCD. Для Нива Шевроле она установлена заводом-изготовителем размерностью 5х139,7. Цифра 5 означает, что диск к ступице фиксируется пятью болтами, которые расположены на окружности, а расстояние между соседними крепежными болтами соответствует 139,7мм.

Центральное отверстие (DIA) колесного диска равняется 98,5мм

Поэтому при выборе колеса необходимо обратить особое внимание на этот параметр, поскольку расхождение от стандартного даже в 1мм обязательно скажется на качестве крепления диска на ступице. Через некоторое время из-за неплотной посадки ступица попросту сточится

И последний не менее важный параметр – вылет ЕТ, который не должен превышать значение 40

В противном случае, это приведет к выходу из строя внутреннего подшипника. Наиболее приемлемый вылет для Нива Шевроле – ЕТ35

И последний не менее важный параметр – вылет ЕТ, который не должен превышать значение 40. В противном случае, это приведет к выходу из строя внутреннего подшипника. Наиболее приемлемый вылет для Нива Шевроле – ЕТ35.

Установка нового распредвала на Ниву Шевроле инжектор

Подготовка к установке

Перед установкой нового распредвала необходимо убедиться в наличии всех необходимых инструментов и запасных частей. Также необходимо отключить электрическую цепь и разобрать верхнюю часть двигателя.

Далее необходимо аккуратно извлечь старый распредвал из двигателя, собрав все детали для дальнейшего использования. Помечайте каждую деталь и не перемешивайте их.

Установка нового распредвала

После тщательной проверки нового распредвала и его деталей, можно приступать к установке. Сначала установите новые цепи и зубчатые шестерни. Затем убедитесь, что все детали расположены корректно и точно соответствуют картинке на руководстве.

Поставьте новый распредвал на место и установите его в соответствии с инструкцией. Помните, что каждая часть должна быть правильно закреплена и затянута в соответствии с рекомендациями производителя.

Заключение

После установки нового распредвала, необходимо заняться сборкой верхней части двигателя и подключением электрической цепи. Проверьте новый распредвал перед запуском двигателя и убедитесь, что все работает правильно.

Прислушивайтесь к звукам и обнаруживайте любые неисправности в работе своего автомобиля. Не забывайте регулярно проходить техническое обслуживание и менять необходимые запчасти.

Самостоятельная замена прокладки ГБЦ Нива Шевроле

Процесс снятия головки блока цилиндров – занятие нечастое, но, если у вас возникла такая ситуация по замене прокладки, следует знать, как это делать. Замена прокладки может понадобиться вследствие просачивания масла двигателя, антифриза либо тосола. Головка блока цилиндров – это важная деталь автомобиля, отличающаяся сложным строением, но разобрать ее и заменить прокладку можно.

Для того чтобы соединение головки и самого блока цилиндров было достаточно плотным и герметичным, применяют прокладку. Она выполняет три функции:

• уплотняет канал охладительной системы;
• препятствует вытеканию масла;
• распределительную – цилиндр нормально функционирует, в результате чего смесь бензина с воздухом не вытекает.

Уплотнитель применяется только единожды и меняется при любом ремонте мотора. Можно использовать такие виды – асбестовый, безасбестовый, стальной. Каждая прокладка по-своему хороша: металлическая неплохо распределяет механическое напряжение, асбестовые более упругие и выдерживают высокие температуры.

Общие правила пригодные для любого автомобиля, в том числе и на Шевроле Нива:

• выполняя разборку, помечайте маркером все навесные детали – так вы не запутаетесь при обратно м процессе;
• при покупке прокладки покупайте именно такой вид, который советует фирма-производитель двигателя;
• обязательно удалите налет масла на болтах крепежа;
• выполняйте по пол- или одному обороту при раскручивании болтов, чтобы снизить давление;
• сборка ГБЦ выполняется по специальным втулкам;
• болты окончательно затягиваются специальным ключом очень аккуратно, чтобы не перекрутить.

После выполнения замены прокладки хорошо понаблюдайте, нет ли признаков протекания, чтобы убедиться в ее качественной замене на Шевроле Ниве.

1. Снимаем проводок аккумулятора и сливаем антифриз.
2. Карбюратор освобождаем от тросиков, шлангов.
3. Демонтрируем контроллер с проводами напряжения.
4. От коллектора аккуратно снимаем экран стартера и трубки печки.
5. Снимаем датчик температуры антифриза.
6. Убираем шланг тормозного усилителя.
7. Снимаем шланги от системы охлаждения и печки.
8. Отсоединяем распредвал и клапанные рычажки.
9. Демонтируем цепь и закрепляем ее.
10. Откручиваем крепеж и снимаем головку блока цилиндров с трубой, карбюратором и коллектором.

По отзывам владельцев Шевроле Нива, нужно обратить внимание на такие тонкости:

• следует покупать именно металлический уплотнитель, как более прочный и качественный;
• если не откручивается крепеж головки, его нужно обстучать молотком – так вы минимально повредите поверхности и ключ не будет прокручиваться .

Подготовка к работе

Прежде чем приступить к установке распредвала на Ниву Шевроле инжектор, необходимо подготовиться к работе. В первую очередь нужно убедиться, что у вас есть все необходимые инструменты и материалы, которые потребуются в процессе установки.

• Распредвал
• Набор инструментов
• Прокладки
• Масло

Также перед началом работы необходимо обеспечить безопасность. Надевайте рабочую одежду, защитные очки и перчатки.

Выключите двигатель и отключите аккумулятор, чтобы предотвратить случайное включение двигателя во время работ. Подогните автомобиль на подходящее рабочее место и убедитесь, что автомобиль установлен на фиксаторах, чтобы он не сместился во время работы.

Необходимые инструменты	Материалы
Гаечный ключ	Прокладки
Отвертки	Масло
Разводной ключ
Приспособление для закручивания болтов

Процесс замены распредвала

Не забудьте затянуть на ручной тормоз и включить четвертую или пятую передачу. Первоначальное мероприятие для снятия целевого узла – освобождение патрубка воздушного фильтра от 4 болтов и защелки.

Далее убираются наконечники свечей, после чего сами элементы вынимаются. Также демонтажу подвергается вакуумный шланг и патрубок отвода картерных газов. Для удобства они отводятся в сторону.

Затем клапанная крышка очищается от грязи во избежание случайного попадания частиц вовнутрь. Отсоединяется дроссельный узел (находится с торца). Ключ-головкой выкручиваются 8 шпилек, удерживающих клапанную крышку.

Автомобиль следует поддомкратить спереди таким образом, чтобы было удобно крутить колесо. После чего совмещается метка с тыльной стороны шестерни с риской постели распредвала.

Машина опускается на землю, цепь прихватывается к шестерне удобным способом (с помощью проволоки или стяжки).

За верхнее отверстие шестерни цепляется шнур, соединяемый с замком капота. Аккуратными движениями откручивается стопорная шайба до тех пор, пока ее нельзя будет крутить руками, придерживая шайбы. Далее шестерня страгивается с посадочного места и фиксируется за шнур.

Откручивается рампа масляного обеспечения.

И снимается – вверх и назад (к аккумулятору).

Аккуратно откручиваются оставшиеся крепления распредвала и демонтируется деталь.

На место старого устанавливается новый распределительный вал.

Снимаются рокеры. Они раскладываются в том же порядке, как и стояли.

Гидрокомпенсаторы откручиваются 24 мм ключом.

Устраняется масло из колодцев.

Устанавливаются стопорные пластины со втулками.

Регулировочные болты с гайками вкручиваются целиком. Фиксируются рокеры и пружины.

Монтируется и затягивается РВ. Момент затяжки распредвала 8,33 — 22,6 Нм. При этом делается это в строгом порядке по схеме.

Раздаточная коробка

• Гайка крепления кронштейна подвески на оси подушки М10×1,25 26,5-32,3 (2,7-3,3)
• Гайка крепления кронштейна подвески к кузову М8 15,0-18,6(1,53-1,90)
• Гайка крепления крышек картера раздаточной коробки, картера привода переднего моста, корпуса привода спидометра, кронштейнарычага управления М8 14,7-24,5(1,5-2,5)
• Выключатель блокировки дифференциала М16×1,5 28,4-45,0 (2,9-4,6) Болт крепления вилок к штокам включения передач Мб 11,8-18,6(1,2-1,9)
• Болт крепления вилок к штоку блокировки дифференциала М12×1,25 11,7-18,6(1,2-1,9)
• Гайка крепления фланца карданного вала к ведущему валу и к валам привода переднего и заднего мостов М16×1,5 96,0-117,6(9,8-12,0)
• Болт крепления ведомой шестерни М10×1,25 66,6-82,3 (6,8-8,4)
• Гайка крепления заднего подшипника ведущего вала и заднего подшипника промежуточного вала М18×1,5 96,0-117,6(9,8-12,0)

Настройка механизма

Установка распредвала на Ниву Шевроле инжектор — достаточно ответственная операция, требующая наличия определенного опыта и специализированных инструментов

Важной частью этого процесса является настройка механизма, которая включает в себя ряд действий

• Проверка момента зажима болтов. В ходе установки распредвала необходимо обязательно проверять правильность зажима болтов крепления. Необходимо строго придерживаться рекомендаций производителя по моменту затяжки, чтобы избежать необходимости повторной работы.
• Регулировка зазора между клапаном и распредвалом. Оптимальный зазор между клапаном и распредвалом позволяет добиться наилучшей производительности двигателя, поэтому его необходимо правильно настроить. Для этого используется специальный инструмент — щуп микрометрический.
• Регулировка зажима ремня ГРМ. Правильно настроенный зажим ремня ГРМ — это залог долгой и бесперебойной работы двигателя. Для этого опять же нужен опыт и необходимый инструментарий.

При настройке механизма необходимо быть особенно внимательным и аккуратным, чтобы избежать повреждения деталей и потери времени на повторную работу. Прежде чем приступать к данному процессу, рекомендуется обратиться за помощью к специалисту.

Передняя подвеска

• Гайка нижних болтов крепления поперечины к лонжеронам кузова М 12×1,25 66,6-82,3 (6,8-8,4)
• Гайка верхних болтов крепления поперечины к лонжеронам кузова М 12×1,25 66,6-82,3 (6,8-8,4)
• Гайка болта крепления кронштейна буфера отбоя к поперечине М8 15,1-18,6(1,53-1,90)
• Гайка болта крепления оси верхнего рычага М 12×1,25 66,6-82,3 (6,8-8,4)
• Гайка крепления верхнего конца амортизатора М10×1,25 27,4-34,0 (2,80-3,46)
• Гайка крепления нижнего конца амортизатора М10×1,25 50,0-61,7 (5,1-6,3)
• Гайка подшипников ступицы переднего колеса М 18×1,5 см,«Ходовая часть», с, 169
• Болт крепления суппорта к поворотному кулаку М10×1,25 29,1-36,0 (2,97-3,67)
• Гайка крепления штанги стабилизатора поперечной устойчивости М8 15,0-18,6(1,53-1,90)
• Гайка крепления шаровых пальцев к поворотному кулаку М 14×1,5 83,3-102,9 (8,5-10,5)
• Гайка крепления растяжки к поперечине подвески М 12×1,25 66,6-82,3 (6,8-8,4)
• Гайка крепления растяжки к кузову М 16×1,5 104,9-169,5(10,7-17,3)
• Гайка соединения оси нижнего рычага с поперечиной М 16×1,5 114,7-185,2(11,7-18,9)
• Гайка крепления шаровых опор к рычагам подвески М8 20,60-25,75(2,10-2,63)
• Гайка болта крепления колеса М 12×1,25 62,4-77,1 (6,37-7,87)
• Гайка оси верхнего рычага подвески М 14×1,5 63,7-102,9 (6,5-10,5)
• Гайка болтов крепления поворотного рычага М 12×1,25 66,6-82,3 (6,8-8,4)

Распредвал без рокеров (постель) на ВАЗ Классика, Нива, Шевроле Нива

Уважаемые покупатели, во избежание ошибок при отправке распределительного вала в сборе, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

Распределительный вал или (распредвал) — это главный элемент газораспределительного механизма (ГРМ), который служит для обеспечения сгорания горючей смеси в камере сгорания, синхронизации тактов работы двигателя — своевременного впуска воздуха и выпуска отработанных газов. Распердвал расположен в верхней части ГБЦ (головки блока цилиндров), и соединяется со шкивом или зубчатой звёздочкой коленвала при помощи ремня ГРМ или цепи.

Распределительный вал ВАЗ 21213 – чугунный, литой, вращается на пяти опорах в алюминиевом литом корпусе подшипников, установленном на головке цилиндров. От осевых перемещений удерживается упорным фланцем, помещенным в проточке передней опорной шейки вала.

Составной частью распредвала являются его кулачки, количество которых традиционно соответствует количеству впускных и выпускных клапанов двигателя. Таким образом, каждому клапану соответствует индивидуальный кулачок, который и открывает клапан, набегая на рычаг толкателя клапана. Когда кулачок «сбегает» с рычага, клапан закрывается под действием мощной возвратной пружины.

1 — головка цилиндров; 2 —выпускной клапан; 3 — маслоотражательный колпачок; 4 — рычаг клапана; 5 — корпус подшипников распределительного вала; 6 — распределительный вал; 7 — регулировочный болт; 8 —контргайка болта; А — зазор между рычагом и кулачком распределительного вала.

Клапаны приводятся в действие распределительным валом через короткие стальные рычаги 4. Рычаги качаются на сферической головке болта 7, которым регулируется зазор А между кулачками распределительного вала и рычагами.

Отличие распредвала ВАЗ 21213 от распредвала ВАЗ 2101:

— главное отличие: кулачки привода впускных клапанов распредвала 21213 немного крупнее, чем на валу 2101, что обеспечивает больший подъём впускного клапана при его открытии. За счёт этого во время такта впуска в цилиндр засасывается большее количество смеси, и именно это увеличенное количество сначала подвергается сжатию в цилиндре, а затем воспламеняется и осуществляет рабочий ход поршня. Это позволяет улучшить тягу на низких и средних оборотах и обеднить состав рабочей смеси.

— в середине распредвала 21213 есть два шестигранных пояска (на валу 2101 — один). Это позволяет с первого взгляда отличить вал 21213 от вала 2101. Никакой конструктивной нагрузки это отличие не несёт.

Основными неисправностями, требующими замены распредвала или ремонта, является износ, задиры и царапины на опорных шейках распредвала, а также прогиб или трещина распредвала.

При этих неисправностях двигатель теряет мощность, а также начинает нестабильно работать. Износ распределительного вала часто сопровождается характерным стуком в области ГБЦ.

Замена распредвала может проводится при необходимости перенастройки и тюнинга двигателя, после чего наблюдается существенная прибавка мощности.

Другие артикулы товара и его аналогов в каталогах: 21213100600800.

ВАЗ 2107, ВАЗ 21213-21214i, ВАЗ 2131, ВАЗ 2123.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить распредвал ВАЗ 21213 в сборе на автомобиле семейства НИВА.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Гидрокомпенсатор 21214, немножко теории

Примем за аксиому следующее – все механические части изнашиваются. Попробуем разобраться почему ДАННЫЕ гидрокомпенсаторы на двигателях БМВ ходят до 150-200 тыс., а на данном двигателе реальный пробег около 70 тысяч. Далее двигатель уже напоминает автомат, стреляющий холостыми патронами. Я уже говорил в первой главе, что гидрокомпенсатор представляет из себя гидроцилиндр, и подчиняются они законам гидравлики. Итак, извечный русский вопрос: кто виноват в таком малом сроке нормальной работы?

• Угол установки. На подавляющем большинстве виденных мною двигателей, гидрокомпенсаторы установлены строго вертикально по отношению к вектору силы, то есть кулачку распредвала. В данном двигателе гидрики стоят под достаточно большим углом. Результат: повышенный секторальный износ шляпки гидрика и внутреннего цилиндра.
• Давление масла. В каждой второй статье посвященной двигателю 21214, я говорю о том, что изначальный оригинал имел объем 1,2 литра. Завод путем нескольких расточек увеличил его до 1,7 литра, но все остальное, включая помпу охлаждения и масляный насос оставил старым. Ну и чтобы было уж совсем не скучно, сверху еще добавили гидронатяжитель цепи.
• Степени свободы. Сравним гидрики старого и нового образца, хотя бы визуально. Гидрики старого образца вкручивались в гбц. В процессе участвовала только рабочая камера гидрокомпенсатора. В новом образце, в гбц вкручивается стаканчик, в который кидается гидрик. То есть производителю надо обработать уже ДВЕ гидравлические пары. Стаканчик-гидрокомпенсатор и непосредственно рабочая камера гидрика. Сделать это качественно, оказалось уже не по силам.

Передняя подвеска

• Гайка нижних болтов крепления поперечины к лонжеронам кузова М 12×1,25 66,6-82,3 (6,8-8,4)
• Гайка верхних болтов крепления поперечины к лонжеронам кузова М 12×1,25 66,6-82,3 (6,8-8,4)
• Гайка болта крепления кронштейна буфера отбоя к поперечине М8 15,1-18,6(1,53-1,90)
• Гайка болта крепления оси верхнего рычага М 12×1,25 66,6-82,3 (6,8-8,4)
• Гайка крепления верхнего конца амортизатора М10×1,25 27,4-34,0 (2,80-3,46)
• Гайка крепления нижнего конца амортизатора М10×1,25 50,0-61,7 (5,1-6,3)
• Гайка подшипников ступицы переднего колеса М 18×1,5 см,«Ходовая часть», с, 169
• Болт крепления суппорта к поворотному кулаку М10×1,25 29,1-36,0 (2,97-3,67)
• Гайка крепления штанги стабилизатора поперечной устойчивости М8 15,0-18,6(1,53-1,90)
• Гайка крепления шаровых пальцев к поворотному кулаку М 14×1,5 83,3-102,9 (8,5-10,5)
• Гайка крепления растяжки к поперечине подвески М 12×1,25 66,6-82,3 (6,8-8,4)
• Гайка крепления растяжки к кузову М 16×1,5 104,9-169,5(10,7-17,3)
• Гайка соединения оси нижнего рычага с поперечиной М 16×1,5 114,7-185,2(11,7-18,9)
• Гайка крепления шаровых опор к рычагам подвески М8 20,60-25,75(2,10-2,63)
• Гайка болта крепления колеса М 12×1,25 62,4-77,1 (6,37-7,87)
• Гайка оси верхнего рычага подвески М 14×1,5 63,7-102,9 (6,5-10,5)
• Гайка болтов крепления поворотного рычага М 12×1,25 66,6-82,3 (6,8-8,4)

Болты гбц нива, установка

Для работы с болтами требуется специальный инструмент. Головка Е16, которая не всегда есть в универсальных наборах инструмента и динамометрический ключ. Чтобы процесс был логически завершен, в прайсе присутствуют головка Е16 (Sata или Force) и динамометрический ключ (JTK).

По технологии установки ничего придумывать не буду, просто полное следование заводскому руководству.

• Утопить болты в емкости с моторным маслом
• Дать ему стечь. Выдержка не менее 30 мин.
• Завернуть и затянуть согласно схеме.

1 этап – затяжка моментом (12…20) Н.м ;

2 этап – затяжка моментом (50…70) Н.м ;

3 этап – доворот болтов на 90-110 градусов;

4 этап – доворот болтов на 90-110градусов .

Момент затяжки болта 11(на хвосте ГБЦ): предварительный – (14…16) Н.м ; окончательный – (32…40) Н.м .

В этой статье будут подробно описаны наиболее важные аспекты установки распредвала для знаменитого отечественного внедорожника НИВА.

Что нужно подготовить?

Чтобы замена цепи ГРМ на Ниве Шевроле инжекторной прошла успешно, нужно подготовить:

• специальный ключ для гайки шкива коленвала, некоторые изготавливают такое приспособление самостоятельно – за основу берут баллонный ключ для грузовых колес (32 на 38 миллиметров);
• головки разных размеров (от 8 до 22);
• свечной ключ;
• пассатижи;
• чистую ветошь;
• молоток;
• минусовую отвертку;
• ключ для тормозных трубок.

Также нам понадобятся новые детали:

• сама цепь;
• три шестерни (на распределительный, коленчатый и вал маслонасоса);
• передний сальник коленвала;
• успокоитель и натяжитель цепи газораспределительного механизма;
• прокладка крышки привода ГРМ и водяного насоса.
