Acc предохранитель за что отвечает тойота

Функции предохранителя ACC в автомобиле Toyota

В автомобилях Toyota предохранитель ACC выполняет важную функцию защиты электрической системы автомобиля от короткого замыкания и перегрузки.

Защита от короткого замыкания: Предохранитель ACC предотвращает повреждение основных компонентов, таких как электронные блоки управления двигателем и системы безопасности, при возникновении короткого замыкания в силовых цепях автомобиля. Это позволяет избежать серьезных поломок и повышает надежность работы автомобиля.

Защита от перегрузки: Предохранитель ACC также защищает электрическую систему автомобиля от перегрузки электрическим током. Если в какой-либо цепи автомобиля происходит перегрузка, предохранитель автоматически срабатывает и прекращает подачу электропитания в данную цепь, что защищает компоненты от повреждений и возможных пожаров.

Важно отметить, что предохранитель ACC предназначен для защиты только электрической системы автомобиля, и не влияет на работу системы автоматического регулирования скорости (ACC). В случае срабатывания предохранителя ACC, необходимо обратиться к сервисному центру Toyota для его замены или диагностики неполадок в электрической системе автомобиля

В случае срабатывания предохранителя ACC, необходимо обратиться к сервисному центру Toyota для его замены или диагностики неполадок в электрической системе автомобиля.

Блоки в салоне

Схема расположения

Общее описание

1. Блок предохранителей / Интегрированное реле
2. Распределительный блок
3. Блок реле №1
4. Реле противотуманного света
5. Блок управления ABS
6. Компьютер транспондера ключа
7. Распределительный блок
8. LHD: Усилитель кондиционера
9. Реле дневных ходовых огней
10. Ресивер центрального замка
11. Блок реле №2
12. Блок управления O/D
13. 4A-FE, 5A-FE, 7A-FE, 4E-FE, 2C-E: Блок управления двигателем 2C: Таймер подогревателя двигателя
14. Центральный блок подушек безопасности
15. RHD: Усилитель кондиционера (механический кондиционер)
16. RHD: Усилитель кондиционера (автоматический кондиционер)
17. RHD: Реле центрального замка
18. RHD: Блок управления блокировкой селектора коробки передач

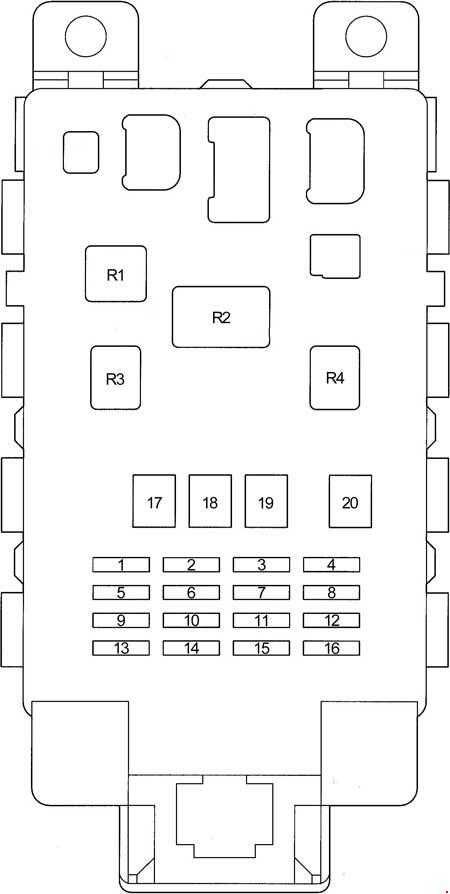

Блок предохранителей

Находится в нижней части панели приборов, за перчаточным ящиком.

Пример обозначения с крышки

p, blockquote 12,0,0,0,0 —>

1	7,5A TURN — Указатели поворота, аварийная сигнализация
2	—
3	10A GAUGE — Комбинация приборов, лампы заднего хода, кондиционер, стекло подъемники, обогрев заднего стекла, центральный замок
4	20А WIP — Стеклоочиститель и омыватель
5	10А DEFI I/UP — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, M−HTR — блок управления зеркалами
6	10А ECU-IG — Система запуска, вентилятор системы охлаждения, блокировка селектора коробки передач, ABS, круиз-контроль
7	7,5А IGN — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система зарядки, подушки безопасности, преднатяжители ремней безопасности
8	15А STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, блокировка селектора коробки передач
9	15А TAIL — Габаритный свет, комбинация приборов, подсветка панели приборов, освещение номерного знака, прикуриватель, часы, аудиосистема, обогрев заднего стекла, блок управления автоматической коробкой передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, кондиционер, аварийная сигнализация
10	—
11	—
12	7,5А OBD — Диагностический разъем
13	5/7,5А Подушки безопасности, преднатяжители ремней безопасности, задний противотуманный свет
14	5А ST — Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
15	30А D/L — Центральный замок
16	15А FOG — Противотуманный свет
17	15А S-HTR — Подогрев сидений
18	—
19	15А CIG — Аудиосистема, часы, прикуриватель, зеркала с электроприводом, подушки безопасности, противоугонная система, пред натяжители ремней безопасности, блокировка селектора коробки передач
20	—
21	Предохранитель: «DOME»
22	30/40А DEF — Обогрев заднего стекла, предохранитель: ”DEF I−UP/M−HTR”
23	30A POWER — Стекло подъемники, люк
24	Перемычка

С обратной стороны блока крепятся некоторые реле.

Обозначение

p, blockquote 17,0,0,0,0 —>

• A — Реле обогревателя заднего стекла (DEF)
• B — Реле габаритов (TAIL)
• C — Интегрированное реле

Блок реле №1

Расшифровка

p, blockquote 20,0,0,0,0 —>

R1	Указатели поворота (аварийная сигнализация)
R2	Топливный насос (C/OPN)
R3	Стекло подъёмники (P/W)

p, blockquote 23,0,0,0,0 —>

1. 15А А/С — Кондиционер, вентилятор системы охлаждения
2. 40А HEATER — Кондиционер / отопитель, предохранитель: ”A/C”
3. R1 — Реле отопителя (HTR)

Точное управление скоростью

Предохранитель ACC (Adaptive Cruise Control) в автомобилях Тойота обеспечивает точное управление скоростью, позволяя водителю комфортно передвигаться по дороге.

Система ACC автоматически подстраивает скорость автомобиля в соответствии с движущимися впереди автомобилями. Это позволяет поддерживать безопасное расстояние и избегать нестабильного движения.

За счет точного управления скоростью, предохранитель ACC снижает риск аварий и усталость водителя. Он также дает возможность плавно ускоряться и замедлять без резких движений, что повышает комфортность поездки.

Водитель имеет возможность установить желаемую скорость, и предохранитель ACC будет поддерживать ее автоматически, даже при наличии изменений скорости движения впереди.

Технология точного управления скоростью предоставляет водителю больше свободы и уверенности за рулем, что является одним из основных преимуществ предохранителя ACC в автомобилях Тойота.

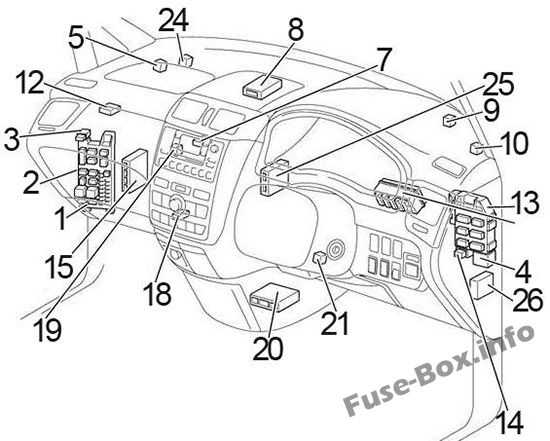

Предохранители в салоне

Автомобили с правым рулем

1. Блок предохранителей
2. ЭБУ кузова
3. Реле точки питания
4. Реле указателя поворота
5. Реле размыкания цепи (топливный насос)
6. LHD: ЭБУ TVSS
7. Радио и плеер с дисплеем
8. Компьютер с транспондерным ключом
9. Реле заднего обогревателя (HI)
10. Реле заднего обогревателя
11. LHD: усилитель кондиционера (ручной кондиционер)
12. ЭБУ телевизионной камеры (с навигационной системой)
13. Соединительный блок
14. Реле передних противотуманных фар
15. ЭБУ двигателя и ECT (A / T) ЭБУ двигателя (M / T)
16. LHD: реле вентилятора (M2)
17. LHD: Реле вентилятора (M1)
18. Блок управления кондиционером (автоматический кондиционер)
19. Антенный усилитель или RHD (до 10.2003): реле вентилятора (M2) / реле вентилятора (M1) / реле вентилятора (HI)
20. Блок датчика подушки безопасности
21. Усилитель транспондерного ключа
22. LHD: Усилитель нагревателя PTC (1AZ-FE)
23. LHD: реле вентилятора (HI)
24. RHD: Реле фонарей заднего хода
25. RHD: ЭБУ системы защиты от кражи
26. RHD: ЭБУ двойного дверного замка

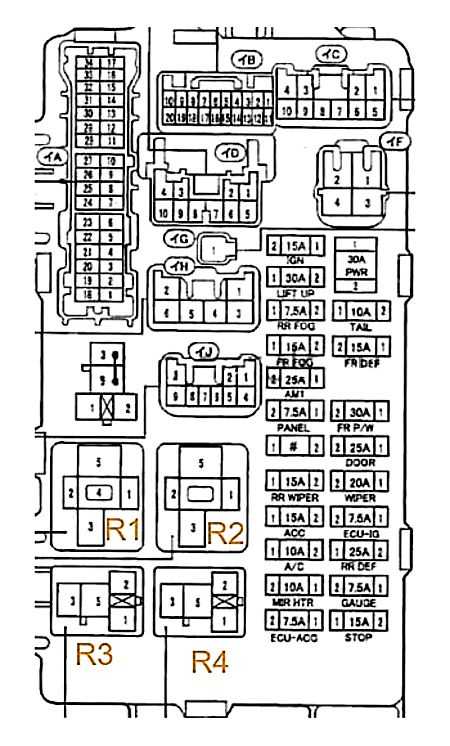

Схема блока предохранителей

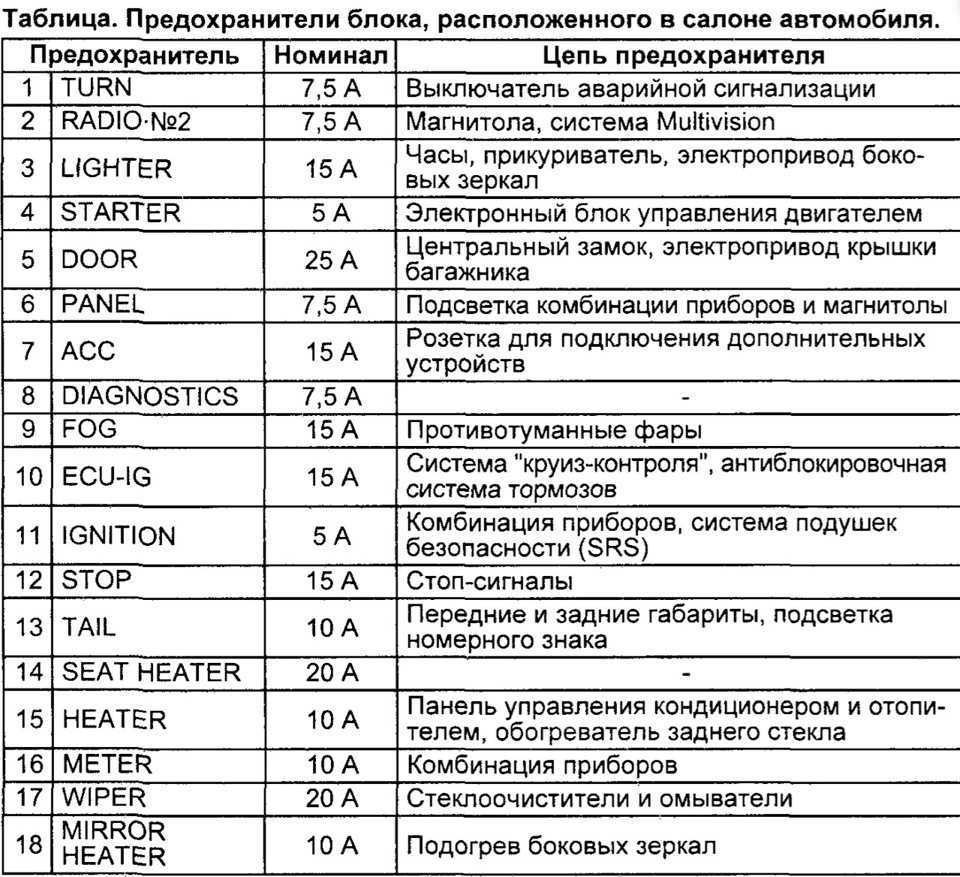

Назначение предохранителей в салоне автомобиля

№	название	ампер	схема
1	IGN	10	Система подушек безопасности SRS, датчик и измерители, система запуска, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, электрический вентилятор охлаждения, система кондиционирования воздуха, ABS, VSC, реле «FUEL HTR», реле «IG2»
2	ДВЕРЬ №2	25	Avensis Verso, Picnic: система блокировки дверей с электроприводом
2	СИДЕНЬЕ PWR	30	Ipsum: Сиденье с электроприводом
3	RR HTR	10	Задний обогреватель
4	FR FOG	15	Передняя противотуманная фара
5	AM1	25	Система запуска
6	ПАНЕЛЬ	7,5	Подсветка комбинации приборов, подсветка панели приборов, коробка передач с электронным управлением, аудиосистема, очиститель фар, передняя противотуманная фара, система помощи при парковке TOYOTA, часы, система кондиционирования воздуха, напоминание о ключах и световое напоминание
7	SRS-IG или AIRBAG-IG	10	Система подушек безопасности SRS
8	СИДЕНЬЕ HTR	10	Avensis Verso, Picnic: Обогрев сидений
8	TEMS	10	Ipsum: подвеска TOYOTA с электронной модуляцией
9	C / LTR или CIG	15	Зажигалка
10	HTR или НАГРЕВАТЕЛЬ	10	Система кондиционирования воздуха, система зарядки, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, ABS, VSC, напоминание о ключах и световое напоминание, предупреждение о ремне безопасности, система помощи при парковке TOYOTA, комбинация приборов, обогреватель заднего стекла
11	MTR HTR	10	Обогреватели наружных зеркал заднего вида
12	ECU-ACC	7,5	Система блокировки дверей с электроприводом, электрические вентиляторы охлаждения, электрические стеклоподъемники, аудиосистема, противотуманные фары, внутреннее освещение, задние фонари, габаритные огни, фары
13	PWR	30	Электрические стеклоподъемники, сдвижная крыша
14	ХВОСТИК	10	Задние фонари, габаритные огни, освещение номерного знака, фонарь багажника, передний противотуманный фонарь, задний противотуманный фонарь, комбинация приборов
15	РОЗЕТКА PWR	15	Розетка
16	FRP / Вт	30	Электрические стеклоподъемники, сдвижная крыша
17	ДВЕРЬ	25	Система блокировки дверей с электроприводом
18	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	25	Передний дворник и омыватель, задний дворник и омыватель, очиститель фар
19	ECU-IG	7,5	Электрические вентиляторы охлаждения, многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива, ABS, VSC, аудиосистема, подвеска TOYOTA с электронной модуляцией, зеркала заднего вида с электроприводом, система автоматического управления освещением
20	RR DEF	20	Обогрев заднего стекла
21	ДАТЧИК	7,5	Система зарядки, комбинация приборов, фонарь заднего хода, сигнал поворота и аварийный свет, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, ABS, система блокировки дверей с электроприводом, электрические стеклоподъемники, напоминание о ключах и световое напоминание, предупреждение о непристегнутом ремне безопасности крыша, аудиосистема, часы, фара, автоматическая система управления освещением, противотуманные фары, задние фонари, габаритные огни, внутреннее освещение, ассистент парковки TOYOTA, система кондиционирования, обогрев заднего стекла
22	СТОП	15	Стоп-сигнал, система управления блокировкой переключения передач, ABS, установленный высоко стоп-сигнал, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, подвеска TOYOTA с электронным управлением
Реле
R1	Короткий значок (с 10.2003: Avensis Verso, Picnic)
R2	Нагреватель (HTR)
R3	Обогрев заднего стекла (RR DEF)
R4	Зажигание (IG1)
R5	Задний фонарь (ХВОСТ)

Особенности установки и замены предохранителя ACC в автомобиле Toyota

ACC-предохранитель отвечает за защиту от перегрузки и короткого замыкания электроприборов, связанных с системой автопилота и адаптивным регулированием скорости. Этот предохранитель играет важную роль в обеспечении правильной работы электрической системы и помогает предотвратить возможные повреждения и аварии, связанные с неисправностями этих систем.

Для установки или замены предохранителя ACC в автомобиле Toyota следует следовать инструкциям, предоставленным в руководстве по эксплуатации. Обычно предохранитель находится в специальном блоке предохранителей, расположенном в моторном отсеке автомобиля. Для доступа к этому блоку следует открыть капот и найти соответствующий отсек с предохранителями.

При замене предохранителя необходимо выбрать предохранитель с правильными техническими характеристиками. Для этого следует обратиться к руководству по эксплуатации автомобиля или проконсультироваться с квалифицированным специалистом сервисного центра Toyota. Неправильно выбранный предохранитель может повредить электрическую систему автомобиля или привести к возникновению других непредвиденных проблем.

При установке нового предохранителя важно обеспечить правильный контакт между предохранителем и его держателем. Предохранитель должен быть установлен в соответствующий разъем и должен плотно сидеть на месте

Неправильная установка предохранителя может вызвать нестабильную работу электрической системы и повредить его корпус.

В случае, если автомобильные приборы, связанные с системой автопилота и адаптивным регулированием скорости, перестали работать, возможно, предохранитель ACC неисправен и требуется его замена. В таком случае рекомендуется обратиться к авторизованному сервисному центру Toyota или квалифицированному электрику для диагностики проблемы и проведения необходимых работ по замене предохранителя.

Тойота Ист предохранители и реле

Toyota Ist 1 поколения производилась в 2002, 2003, 2004, 2005, 2006, 2007 году и поставлялась по всему миру. В некоторых странах известна под названием Toyota Scion xA. В данной статье мы покажем описание предохранителей и реле Тойота Ист со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

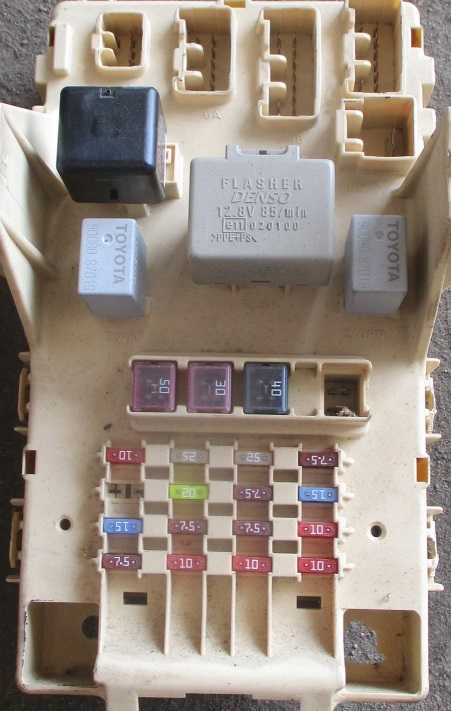

Блок в салоне

В салоне основной блок предохранителей и реле находится под панелью, за защитной крышкой.

Пример схемы с крышки блока

1	10А GAUGE — Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель
2	10А DEF RLY — Обогрев заднего стекла, обогрев зеркал
20А DEF — Обогрев заднего стекла, обогрев зеркал
3	25А D/L — Двойная блокировка, блок управления блокировкой дверей
4	10А TAIL — Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет
5	—
6	20А WIPER — Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей
7	7,5А ECU−B — Фары, задний противотуманный свет
8	15А FOG — Передний противотуманный свет
9	15А ACC — Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом
10	7,5А ECU−IG — ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель
11	7,5А OBD — Диагностический разъем
12	10А HAZ — Указатели поворота, аварийная сигнализация
13	7,5А A.C — Кондиционер, отопитель
14	10А S-HTR — Подогрев сидений
15	—
16	10А STOP — Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала
17	50А AM1 — Предохранители: «ACC”, «GAUGE”, «DEF” («DEF RLY”,), «S-HTR”, «WIPER”, «ECU−IG”
18	30А POWER — Стекло подъемники, люк
19	40А HTR — Кондиционер, отопитель
20	30А DEF — Обогрев заднего стекла, обогрев зеркал
Реле
R1	Отопитель
R2	Аварийная сигнализация (указатели поворота)
R3	Силовое реле (стекло подъемники, люк)
R4	Топливный насос (Circuit Opening (C/OPN))

Отдельные элементы реле могут крепится рядом, например реле противотуманных фар, реле обогревателя и т.д.

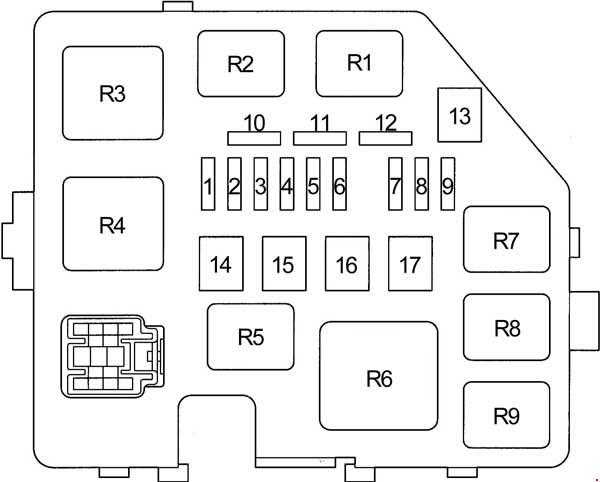

Блок предохранителей и реле

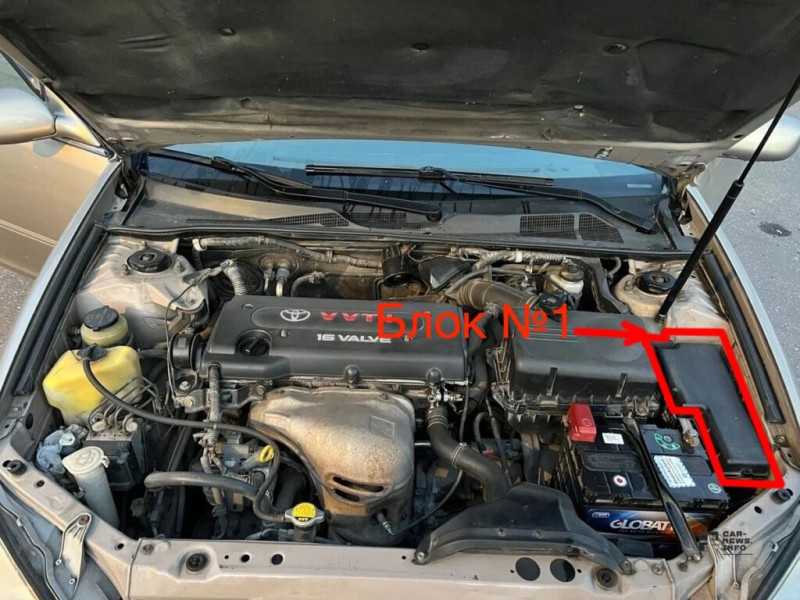

Данный блок расположен в левой части моторного отсека, рядом с аккумулятором.

Пример схемы с крышки блока

Обозначение

1	15A DOME — Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей
2	15A EFI — Блок управления двигателем, иммобилайзер, блок управления коробкой передач
3	15A HORN — Звуковой сигнал
4	15A AM2 — Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания
5	30A ST — Система запуска
6	—
7	10A H−LP LH — Левая фара, корректор фар
8	10A H−LP RH — Левая фара, корректор фар
9	15A P/POINT — Розетка
10	Запасной предохранитель
11	Запасной предохранитель
12	Запасной предохранитель
13	—
14	—
15	30A RDI — Вентилятор системы охлаждения
16	50A HTR SUB1 — Вспомогательный отопитель (PTC)
17	—
Реле
R1	Вентилятор системы охлаждения
R2	Вентилятор системы охлаждения
R3	Стартер
R4	—
R5	Розетка
R6	Вспомогательный отопитель (PTC)
R7	EFI
R8	Муфта компрессора кондиционера
R9	Звуковой сигнал

Дополнительный блок

Расшифровка

1	10А H-LP HI RH — Фары (дневные ходовые огни)
2	10А H-LP HI LH — Комбинация приборов, фары (дневные ходовые огни)
Реле
R1	Фары
R2	Диммер (DIM)
R3	—

Блок АБС

• 1 — предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
• А — нет (модели без VSC); реле ABS MTR (модели с VSC)
• В — реле ABS MTR (модели без VSC); реле ABS CUT (модели с VSC)
• С — реле ABS SOL (модели без VSC); нет (модели с VSC).

Регулирует работу системы круиз-контроля

Предохранитель ACC (Adaptive Cruise Control) в автомобиле Toyota отвечает за безопасную и эффективную работу системы круиз-контроля. Круиз-контроль позволяет водителю установить желаемую скорость движения и автоматически поддерживать ее на протяжении поездки.

Однако, при включенном режиме круиз-контроля, особенно на дорогах с интенсивным движением, может возникнуть необходимость изменить скорость автомобиля. Например, если впереди снижается скорость движения другого транспортного средства или возникает опасная ситуация на дороге.

Здесь предохранитель ACC вступает в действие. Он позволяет водителю регулировать работу системы круиз-контроля с помощью комбинации педалей газа и тормоза. Если водитель хочет временно отключить круиз-контроль, ему достаточно нажать на педаль тормоза или, в некоторых моделях, педаль газа. После этого система будет ожидать новых команд от водителя, чтобы возобновить или изменить режим работы круиз-контроля.

Также, предохранитель ACC обеспечивает безопасность водителя и пассажиров автомобиля. В случае аварийной ситуации, когда система круиз-контроля не может поддерживать установленную скорость или дистанцию до впереди движущегося транспортного средства, предохранитель автоматически отключает круиз-контроль и предупреждает водителя о возникшей опасности.

Правила контроля работоспособности и замены предохранителей

Функционирование предохранителей можно проверить мультиметром. Это можно сделать в режиме «непрерывность» или «диод», а также в режиме измерения нижнего предела сопротивления. Проверять исправность предохранителей необходимо только на снятом с блока предохранителе.

Сопротивление исправного предохранителя (скорость предохранителя) стремится к нулю. Если предохранитель перегорел, сопротивление бесконечно (на цифровом мультиметре отображается «1»).

Неисправный предохранитель можно заменить только исправным такого же номинала. Допускается кратковременная установка предохранителя с номиналом до 50% выше требуемого. Во избежание возгорания электрических кабелей не допускается установка так называемых «жучков», особенно всевозможных зажимов и т.д.

Если контактные группы предохранителей перегорели, разрушены или сильно изношены, требуется полная замена блока предохранителей.

Как поменять их

Специалисты рекомендуют заменять предохранители на идентичные предохранители. Или используйте предохранителей на 40% больше, чем требуется. Только в этом случае деталь вовремя сгорит до того, как нагрев распространится по проводке и вызовет пожар.

Опытные механики не советуют устанавливать скобы, жучки и прочие самодельные и ненадежные приспособления. Они не только не предотвращают возгорание, но также могут вызвать возгорание всего автомобиля.

При замене нужно обращать внимание не на один контакт, а на всю группу контактов. Если блок изношен или разрушен, узел плавкой вставки необходимо заменить

Для смены контакта нет необходимости приобретать специальные инструменты. Опытные механики используют обычный пинцет для извлечения предохранителя из гнезда. По силе тока перепутать детали не сможет даже новичок. Ведь каждый из них окрашен в свой цвет. Конечно, вам просто нужно установить в одну розетку деталь такого же цвета.

Блоки закрыты пластиковыми крышками. Снять их и снова надеть автовладельцу не составит труда.

Порядок замены:

1. Откройте капот автомобиля и снимите крышку с блока предохранителей, который находится рядом с радиатором.
2. Или сядьте на сиденье водителя или пассажира (в зависимости от положения нужной детали) и дотянитесь до решетки обдува.
3. Сними. Откройте блок с плавкими элементами.
4. Удалите сгоревший пинцетом, который необходимо заменить.
5. Пожалуйста, введите новый.
6. Запустить двигатель. Проверьте, работают ли устройства, за которые отвечает сторона.

Где находятся блоки предохранителей и реле на Toyota Corolla и Toyota Camry

Модель седана среднего размера Toyota 1966 – 1987 гг. оборудована мощными потребителями тока, защищенными плавкими вставками. Прерыватели установлены в салоне, части кузова для мотора и агрегатов.

На японских автомобилях 10-го поколения (2006 – 2016 гг.) перемычки объединены в модули. Подкапотное оборудование включает блоки управления и коммутационные выключатели.

Салон

В салоне авто находятся 26 кодовых прерывателей тока.

Danel включает 3 вставки, SFT LOCK-ACC2, АМ2-11, РСМ-1 и т.д.

Безопасность авто повышает дополнительный модуль коммутационных выключателей R1-R4.

F1 (30 А) контролирует модуль ЭБИ. Элементы № 4, 5, 13 (25 А) обеспечивают безопасность стартера, омывателя стекол. № 24 (defog) защищает обогреватель заднего стекла.

F7, 9 отвечают за кондиционер и противотуманное устройство. Перемычка № 10 (ig1) проверяет тормозное устройство.

Блок в салоне.

Под капотом

В отсеке Тойота Королла 150 находятся 37 прерывателей и 4 коммутационных выключателя. Вставка № 37 (7,5 А) – Start Energy. Перемычки № 6, 7, 9, 12, 22, 24, 31–34 имеют номинальную величину 10 А. Прерыватели тока F8, 10 обеспечивают безопасность радиосистемы и рулевого управления. F1, 3, 11, 26, 29 небольших размеров, работают при силе тока 30 А.

Авто Камри XV70 обеспечено прерывателями:

• H-LPJH – 5;
• H-LPRH – 2;
• TV – 4;
• A/F HTR – 2;
• DINS-4 – запасные устройства;
• EFI-NAIN1 – 3 и т.д.

Моторный отсек

Главный модуль в части кузова авто Toyota Camry (XV70) оборудован 39 плавкими вставками. Преобразователи тока имеют буквенный код.

В инструкции к авто отмечены следующие предохранители:

• TV (15 A) – навигационное оборудование;
• A/FHTR – коробка передач, контроль двигателя;
• D IN – вентилятор, мотор;
• EFI-MAIN1 – круиз-контроль;
• IG2- MAIN – система питания;
• VVT – отопление сидений;
• ABS-2 – тормозная система, VSC;
• ST1 – запуск двигателя;
• HORN – сигнализация.

Расположение коробок с предохранителями в Тойота Таун Айс

Автомобиль Town Ace был разработан компанией Toyota для реализации на внутреннем рынке Японии. Ввезенные на территорию России машины оснащены бензиновым мотором либо автодизелем, имеют электрическую схему постоянного тока. Напряжение в ботовой сети составляет 12 В, количество и мощность потребителей зависят от уровня оснащения и даты сборки. Плавкие предохранители скомпонованы в блоках, выполненных из пластика и закрытых крышками для защиты от влаги или механических повреждений.

Моторный отсек

Коробка силовых перемычек установлена под капотом сбоку от батареи. Модуль прикреплен к передней колесной арке и оснащен крышкой, которая удерживается фиксаторами. Блок отличается компактными габаритами, внутри предусмотрено всего 11 ячеек для плавких вставок.

Блоки в салоне

Модуль слаботочных предохранителей на Тойота Таун Айс или Таун Айс Ноах (Toyota Town Ace либо Town Ace Noah) установлен в нижней части панели приборов со стороны правой ноги шофера. Сверху находится крышка с небольшой выемкой под пальцы, позволяющей быстро снять заглушку. Внутри панели и в салоне автомобиля имеются отдельные реле для распределения питания к мощным потребителям. На части машин устанавливался телевизионный приемник, тюнер для принятия и усиления сигналов располагается под обшивкой багажного отсека.

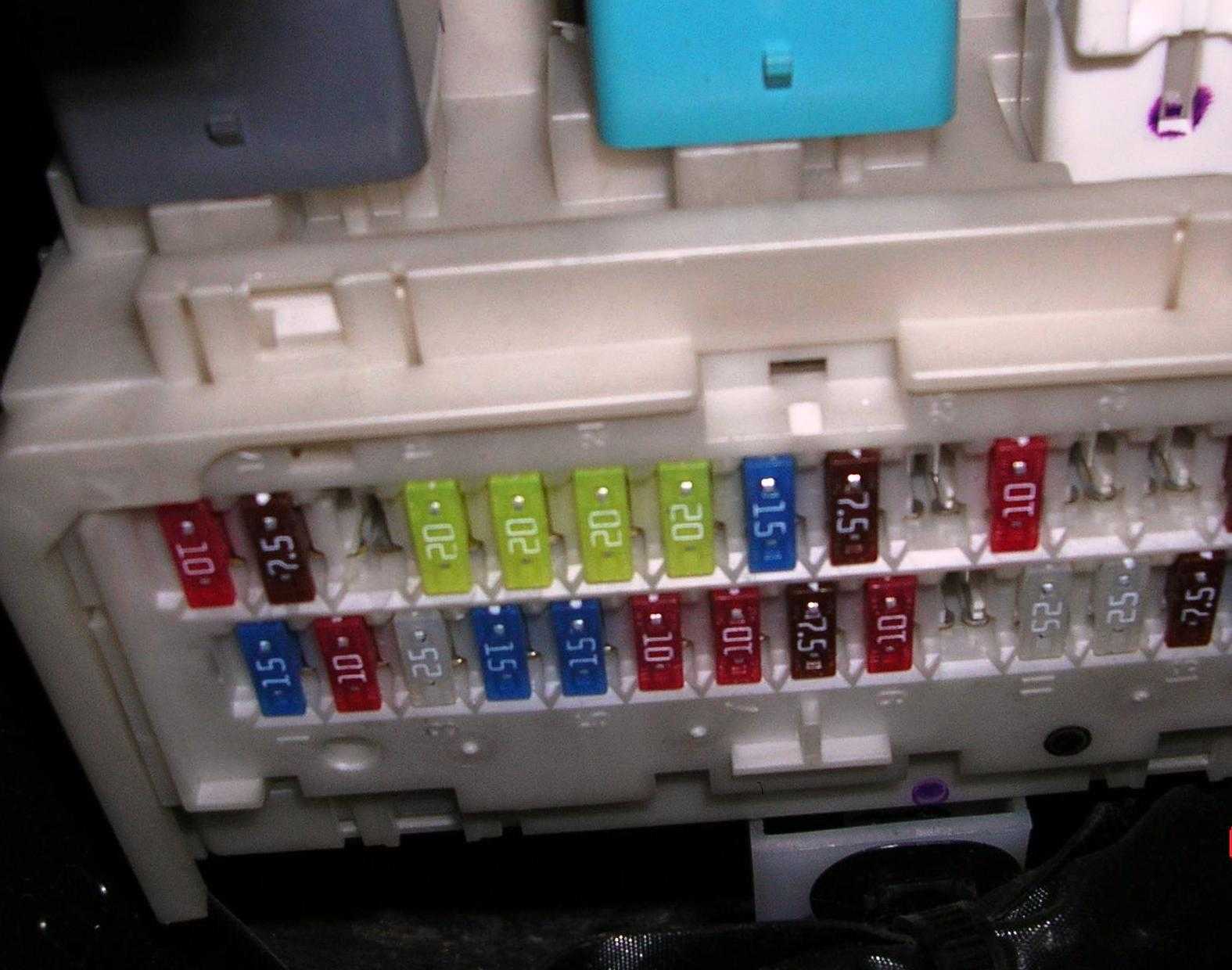

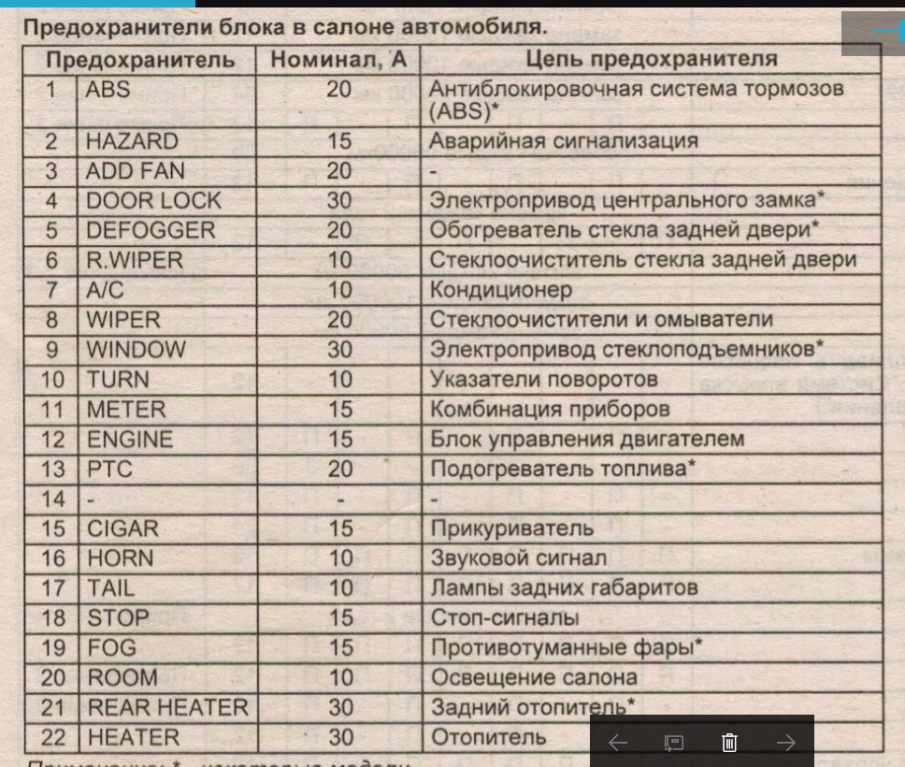

Блок предохранителей в салоне.

В прикуривателе

Внутри стакана прикуривателя отдельный предохранитель не предусмотрен (за исключением металлической спирали, отключающей подачу питания после ее прогрева до требуемой температуры). Линия электроснабжения оснащена плавкой вставкой на 15 А в салонной коробке (обозначение на схемах – ACC). Поскольку на машинах в стандартное оснащение входит прикуриватель для заднего ряда сидений, на борту имеется еще одна перемычка на 15 А, которая маркируется аббревиатурой – RR CIG.

Под капотом

Помимо основного модуля предохранителей, в моторном отсеке находится реле управления питанием системы ABS. Узел расположен слева от двигателя (если стоять к автомобилю лицом).

Какие предохранители ищут чаще всего

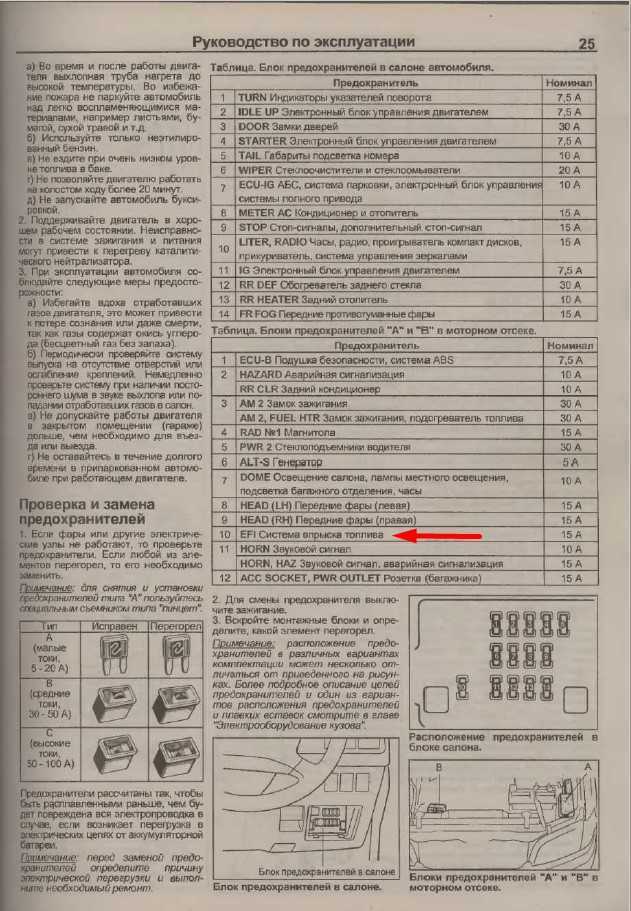

Владельцы Тойоты пользуются инструкцией по эксплуатации машины для изучения схемы расположения преобразователей тока. Автолюбители ищут плавкие вставки за бардачком в салоне и под капотом. В инструкции есть перевод кодового обозначения перемычки на русский язык.

Владельцев Тойоты интересуют вставки, отвечающие за безопасность:

• прикуривателя;
• габаритных огней;
• ГУР (Ecu ig);
• acc (воспроизведения звука) и др.

Tail и cig

На крышке салонного модуля с обратной стороны указан предохранитель Tail. Плавкий преобразователь находится в 1-м вертикальном ряду слева. F4 контролирует противотуманное оборудование.

Ecu ig и ecu b

В модуле за приборной панелью находится прерыватель тока Ecu ig. Перемычка предназначена для защиты ГУР.

Защитный элемент b (10 А) препятствует разрядке аккумулятора в случае подачи аномального напряжения, не соответствующего допустимому нормативу. Прерыватель ig на схеме распложен в верхнем ряду блока приборной панели J/B. Он контролирует ARS и VSC.

Hazard и blower

В моторном отсеке размещен F29, отвечающий за безопасность кондиционера. Воздуходувка (blower) на схеме обозначена прямоугольником. Емкость вставки – 10 А. Устройство находится в 3-м ряду салонного модуля для авто с левым рулем.

Защитный элемент HAZARD предназначен для контроля аварийных фар. Перемычка вмонтирована в блок под капотом. Переключатель HAZ (15 А) F12 обеспечивает безопасность машины при повороте.

Fr wiper и f fog

Выключатель тока F23 (fr wiper) 25 А предназначен для защиты устройства, очищающего ветровое стекло. Вставка находится в нижнем ряду салонного модуля. Плавкий элемент обладает быстрым действием и высокой отключающей способностью.

Токоведущие части выполнены из серебра, контакты покрыты сплавом, содержащим цинк. Размер mini – 16 мм (Н), серия S1035. Выключатель fr fog (15 А) на схеме обозначен как F4. Элемент защиты находится в верхнем ряду модуля за приборной доской. Вставка установлена на изоляционную панель, отвечает за безопасность переднего противотуманного устройства.

Электрическое соединение к подводящим элементам обеспечивают контакты преобразователя из олова. Патрон выключателя тока из полиамида.

Ign и acc

В салонном блоке расположен защитный элемент F18 (асс), контролирующий устройства для воспроизведения и записи звука, визуального отображения информации, электрооборудования кузова. Вставка, расположенная во 2-м ряду, обозначена на схеме прямоугольником.

F29 (ign) номиналом 7,5 А обеспечивает безопасность механизма распределения топлива и блокировки рулевого управления. Прерыватель коричневого цвета, ножевой, mini, длина защитного элемента – 34 мм, ширина – 30,2 мм.

Главная перемычка под кодом acc (№ 18) защищает от токов короткого замыкания зеркала с управляемой электромеханической системой.

Расположение блоков

Вариант 1

Схема (до 1998)

Описание

1. блок реле ABS
2. блок реле №2 в моторном отсеке (RJB №2)
3. управляющее реле сдвижного люка
4. реле системы EasyClose
5. ТВ-тюнер
6. реле режима отопителя «FOOT»
7. реле кондиционера
8. усилитель кондиционера
9. электронный блок управления кондиционером
10. реле системы управления сдвижной дверью (с 01.1998 г.)
11. реле системы управления сдвижной дверью (до 01.1998 г.)
12. приемник системы дистанционного замка
13. электронный блок управления ABS
14. электронный блок управления системы парковки
15. монтажный блок под приборной панелью
16. блок реле (правый)
17. блок реле (реле сдвижного люка)
18. усилитель аудиосистемы
19. электронный блок управления SRS (центральный датчик SRS)
20. электронный блок управления двигателем

Вариант 2

Схема (с 1998)

Обозначение

1. блок реле ABS
2. зуммер дистанционного замка
3. блок реле №2 в моторном отсеке (R/B №2)
4. левый передний датчик SRS
5. правый передний датчик SRS
6. управляющее реле сдвижного люка
7. реле кондиционера
8. реле режима отопителя «FOOT»
9. ТВ-тюнер
10. блок управления сдвижной дверью
11. зуммер сдвижной двери
12. реле системы EasyClose
13. усилитель кондиционера
14. приемник системы дистанционного замка
15. реле системы управления сдвижной дверью
16. электронный блок управления системой парковки
17. электронный блок управления ABS
18. монтажный блок под приборной панелью
19. блок реле (правый)
20. электронный блок управления SRS (центральный датчик SRS)
21. блок управления системы заднего обзора
22. электронный блок управления двигателем

Блок предохранителей и реле №1 под капотом Toyota Camry XV30

По данным в блоке №1 сосредоточены предохранители отвечающие за системы безопасной эксплуатации автомобиля. Помимо всего он расположен в легкодоступном месте под капотом, вдоль левого переднего крыла. Притом для доступа к самим реле и предохранителям нужно лишь отжать пластиковые фиксаторы на защитной крышке и потянуть её вверх. Далее на фото показано его непосредственное расположение.

Предохранители и реле в блоке №1 под капотом Toyota Camry XV30

Таблица с описанием назначения предохранителей и реле блока №1

Номер на схеме	Номинал предохранителя в А.	Обозначение на крышке блока	Наименование потребителя
1	100	ALT	2AZ-FE (2002-2003): Предохранители: “DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, и “SUN-SHADE”
	120	ALT	1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): Предохранители: DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, и “SUN-SHADE”
2	60	ABS NO.1	2002-2003: Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
	50	ABS NO.1	2003-2006: Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
3	15	HEAD LH LWR	Ближний левый свет, комбинация приборов, противотуманный свет, блок управления электрооборудованием кузова
4	15	HEAD RH LWR	Ближний правый свет, корректор фарт, блок управления электрооборудованием кузова
5	5	DRL	Дневные ходовые огни
6	10	A/C	Кондиционер
7	–	–	Не используется
8	–	–	Не используется
9	–	–	Не используется
10	40	MAIN	Предохранители: “HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD LH UPR” и “DRL”
11	40	ABS No.2	Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
12	30	RDI	Вентилятор системы охлаждения двигателем
13	30	CDS	Вентилятор системы кондиционирования
14	50	HTR	Кондиционер
15	30	ADJ PDL	Электрическая педаль газа
16	30	ABS No.3	Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
17	30	AM2	Система запуска, предохранители: “IGN” и “IG2”
18	10	HEAD LH UPR	Дальний левый свет
19	10	HEAD RH UPR	Дальний правый свет
20	5	ST	Комбинация приборов, стартер, зажигание
21	5	TEL	Телефон
22	5	ALT-S	Система зарядки аккумуляторной батареи
23	15	IGN	Система запуска
24	10	IG2	Антиблокировочная тормозная система. система зарядки аккумуляторной батареи, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, индикатор ремня безопасности, система стабилизации автомобиля, трэкшн контроль
25	25	DOOR1	Блок управления электрооборудованием кузова, противоугонная система, центральный замок, блок управления центральным замком
26	20	EFI	Круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем
27	10	HORN	Звуковой сигнал
28	30	D.C.C	Предохранители: “ECU-B”, “RAD NO.1” и “DOME”
29	25	A/F	Блок управления двигателем
30	–	–	Не используется
31	10	ETCS	блок управления двигателем, круиз-контроль
32	15	HAZ	Указатели поворота, аварийная сигнализация
Реле
R1	Не используется
R2	Не используется
R3	Дневные ходовые огни (No.2)
R4	Дневные ходовые огни (No.3)
R5	Вентилятор системы охлаждения (No.2)
R6	Дневные ходовые огни (No.4)
R7	Электрическая педаль газа
R8	Вентилятор системы охлаждения (No.3)
R9	Муфта компрессора кондиционера
R10	Датчик соотношения воздух топливо
R11	Кондиционер
R12	Стартер/зажигание
R13	Фары
R14	Вентилятор системы охлаждения (No.1)
R15	Вакуумный клапан (VSV)
R16	Звуковой сигнал
R17	Блок управления двигателем
