Что делать если перестал работать спидометр и тахометр

Классификация по принципу работы

• Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
• Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
• Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

• измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
• блок индикации с аналоговым или цифровым отображением количества оборотов;
• вспомогательные элементы.

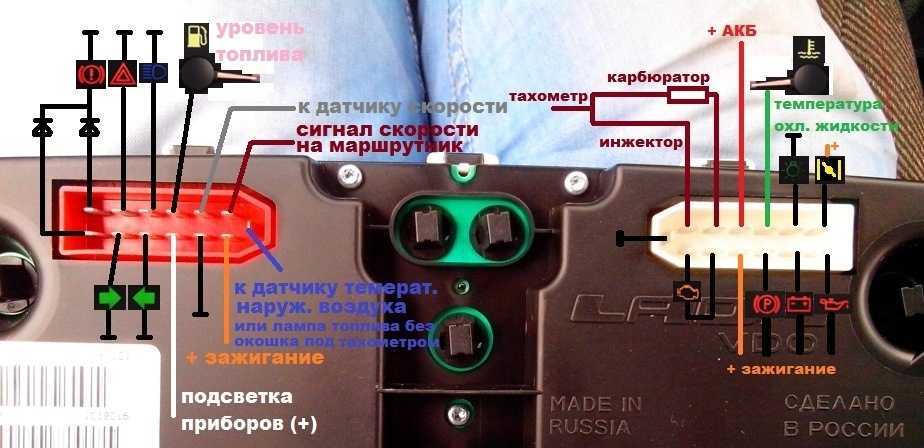

Схема подключения

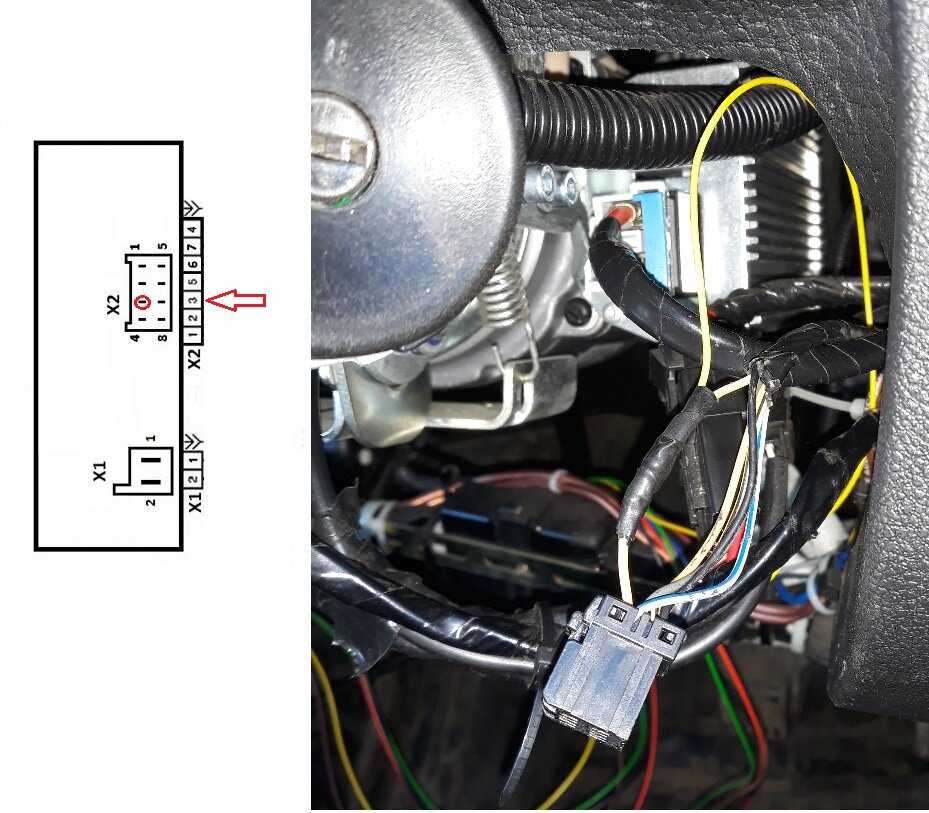

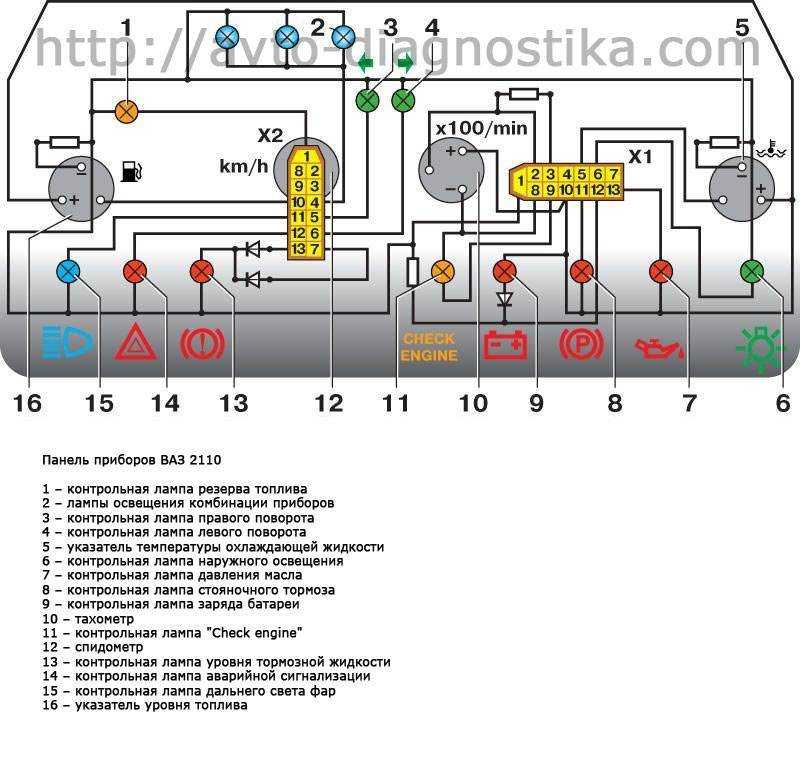

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

Характерные неисправности

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

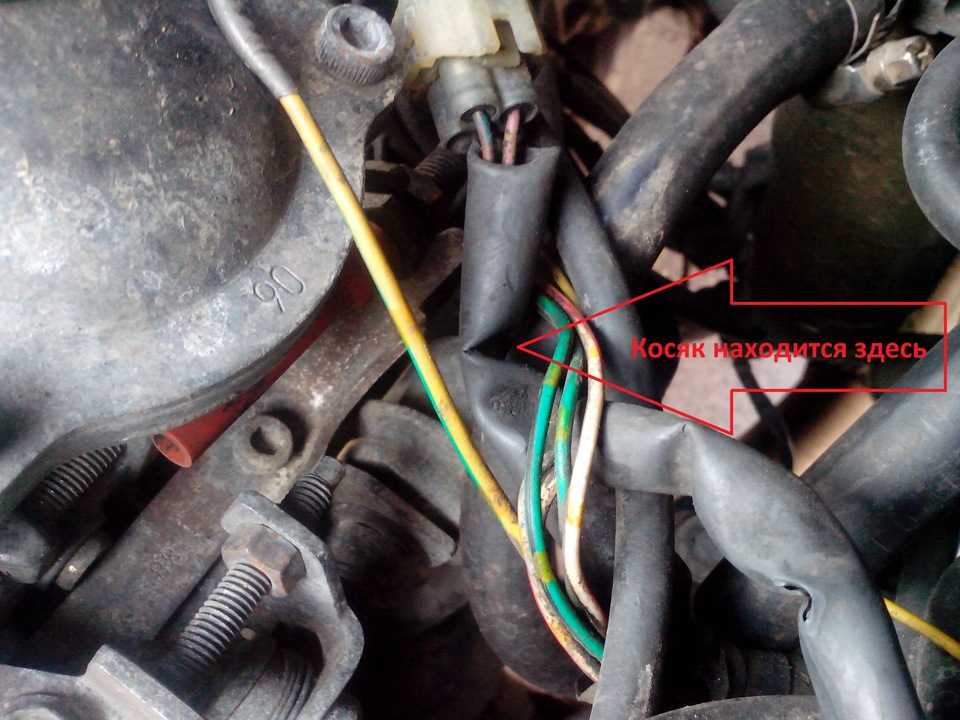

целостность электропроводки

При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели

Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.

В некоторых типах конструкции изменение погонного сопротивления высоковольтных проводов может вносить коррективы в точность показаний индикации оборотов двигателя.

Как самостоятельно найти причину неисправности

Помимо визуального осмотра, для диагностики своими руками потребуется универсальный измерительный прибор. Если вы знаете, как пользоваться мультиметром, то сможете без труда проверить питание, «массу», а также прозвонить сигнальный провод на предмет обрыва.

Проверка питания производится в режиме измерения постоянного тока, диапазон измерений – до 20 В. «Минус» — постоянный, «плюс» появляется только после включения зажигания. Импульсы на сигнальном проводе должны появляться при вращении коленчатого вала. Для поиска обрыва мультиметр необходимо перевести в режим измерения сопротивления – омметр. Иногда для обнаружения плохого контакта достаточно пошевелить разъем или жгут, в котором проложен сигнальный провод индикатора оборотов.

Стрелка тахометра дергается

Проблема дергающейся стрелки лучше всего знакома владельцам ГАЗ 3110 «Волга». Проблема возникает на автомобилях, выпущенных до сентября 1999 г и оснащенных комбинацией приборов 38.3801 (ОАО «Автоприбор»). Из-за конструктивных дефектов естественная работа автомобильного генератора, при которой величина тока зарядки регулируется переменной подачей напряжения на обмотку возбуждения, приводит к дерганью стрелки.

Стрелка тахометра может дергаться из-за ослабевшей натяжки ремня генератора, но в большинстве случаев отремонтировать тахометр на Волге удается заменой приборной панели и видоизменением схемы подключения.

Проверка

На автомобиле ВАЗ-2112 не работает спидометр по причинам, связанным с механической и электронной частью системы подсчета скорости. Проверку всех элементов необходимо проводить по очереди.

Предохранительное реле

Для проверки этого реле, необходимо:

Тестер должен показать напряжение, равное заряду аккумулятора. Не менее 11 вольт. Часто при выходе этого реле из строя, отключается бортовое питание электричеством. Данная проверка помогает только протестировать целостность контакта между реле и предохранителем.

Предохранитель

Вставлять вместо защитного элемента аналоги меньшего, большего номинала не рекомендуется. Также запрещено использовать проволоку, монеты, любые посторонние металлические предметы. Они не защитят от перегрузки.

Датчик скорости

Проверка этого узла осуществляется в несколько этапов. Первоначально нужно разъединить штекер питания этого узла с целью проверки целостности контактов. Найденные окисления, грязь и влагу нужно очистить растворителем.

Далее проводится тест работоспособности:

Тестер должен выдать импульсные данные напряжения до 12 вольт. Количество импульсов должно возрастать при увеличении числа оборотов ведущего колеса. Если импульсы есть, то датчик можно признать рабочим. Если их нет, то механизм требует демонтажа.

1. На корпусе не должно быть трещин, сколов. Наличие дефектов может стать причиной короткого замыкания на корпус. При таких повреждениях деталь требует замены. Решать проблему при помощи герметика, изоляционной ленты, клея запрещается. Высокие обороты разрушат эти составы.
2. Шток не должен иметь люфты, перекосы, искривления. Подобные неисправности устранить невозможно, так как добиться идеального направления не получится. ЭДС придется заменить.
3. Самой главной механической деталью является ведомая шестерня. Наличие обломанных, стертых, искривленных зубьев укажет на неисправности с последующей заменой штока с шестерней в комплекте.
4. Если датчик полностью исправен, нужно проверить целостность ведущей шестерни. Для этого придется прокрутить ведущее колесо машины. Проворачивать колесо нужно медленно, для того чтобы подробно рассмотреть все зубья этой детали. Наличие сколов или износа укажет на нарушение целостности. Решить проблему поможет ремонт коробки передач. Возможно, на состояние шестерни повлияли посторонние твердые предметы в корпусе МКПП, обломанные зубья или части других механизмов.

Если у датчика и шестерни МКПП не выявлено неисправностей, то стоит обратить внимание на электрическую проводку. Провести самостоятельную замену неисправного датчика очень легко

Главное выбрать точный аналог. При выборе нужно учесть:

Провести самостоятельную замену неисправного датчика очень легко. Главное выбрать точный аналог. При выборе нужно учесть:

1. Длину штока.
2. Диаметр ведомой шестерни.
3. Количество зубьев на ней.

Обязательно чтобы шестерня была выполнена из металла. Пластиковые шестерни быстро вырабатываются: при условии низкого уровня масла в коробке передач; эксплуатации машины в режиме быстрых стартов с места.

Проводка

Бортовая система должна подать напряжение 12 вольт. Далее стоит проверить цепь прохождения от бортового компьютера непосредственно на приборную панель к спидометру. Для этого необходимо создать имитацию поступления импульсов.

Стрелка должна отреагировать движением на касание клеммы. Если этого не произошло, нужно проверить сам привод — приемник прибора. Стоит помнить, что проверка проводится только прикосновением. Закреплять провод на клемму нельзя. Привод работает только от импульсного напряжения.

Привод

Для проверки привода придется разобрать приборную панель, для того чтобы вынуть спидометр вместе с платой привода. Для этого нужно:

1. Открутить 2 крепления под панелью.
2. Открутить 2 крепления под козырьком.
3. Снять декоративную облицовку со стеклом.
4. Открутить удерживающие шурупы 2шт.
5. Отсоединить все контактные разъемы.
6. Вынуть панель с места посадки.

После нужно провести осмотр привода. Начать осмотр лучше с соединительного гнезда. Любые загрязнения, окислы нужно очистить, контакты прижать. Далее осмотреть токопроводящие дорожки. При наличии разрывов, окислений требуется провести чистку и спайку контактов. Для этого можно использовать перемычки из медного провода.

Дополнительно можно проверить привод.

Привод — приемник электронных спидометров не подлежит ремонту. Его нужно менять целиком.

При сборке приборной панели нужно учитывать глубину посадки стрелки. Отклонение в большую сторону на вылет приведет к заклиниванию детали при соприкосновении со стеклом.

Признаки и причины

Датчик скорости — основная причина неисправности спидометра

Существует несколько причин, по которым начинает прыгать стрелка спидометра. На автомобилях старого поколения, это связано, как правило, с тросом привода или с неисправностью самое приборной доски. Но, на Калине установлен электропривод, поэтому здесь, все, немного по-другому.

Итак, рассмотрим, какие причины неисправности прыгающей стрелки спидометра:

• Вышел со строя моторчик в приборной панели.
• Обрыв проводов, идущий от комбинации приборов к датчику скорости.
• Вышел из строя датчик скорости, что считается самой распространенной неисправностью. Датчик скорости находится под капотом автомобиля.

Устранение неисправности

Когда все причины определены, можно приступать к ремонту. Сначала, как показывает опыт, необходимо заменить датчик скорости. Как это сделать? Посмотрим пошаговую инструкцию:

1. Находим сам датчик. Он расположен в КПП.
2. Для замены потребуется около получаса, а также головка на 10 и две отвертки (крестообразная и плоская).
3. В моторном отсеке находим воздуховод фильтрующего элемента воздуха. Потребуется его демонтаж.

Отключаем провода датчика скорости

Откручиваем гайку крепления датчика скорости

Поддеваем датчик при помощи отвертки и снимаем его

Теперь, стрелка спидометра не должна прыгать. Но, если это не помогло, то необходимо искать причину в другом месте.

Если же и это не помогло, то необходимо снимать приборную панель и смотреть моторчик привода спидометра. В нем, как показывает опыт, сгорает внутренняя обмотка и он перестает работать, или показывает неверные показатели. Для его замены придется распаять схему, что под силу не каждому автолюбителю, поэтому рекомендуется обратиться в автосервис к автоэлектрику.

голоса

Рейтинг статьи

Подключение тахометра на автомобиле ВАЗ-2109

Итак, давайте разберемся, как можно установить данное устройство на «девятке». Сразу следует отметить, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Если говорить о тахометрах, то здесь значение имеют совсем

• бензиновые;
• дизельные.

В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла.

Кроме того, имеет также значение и количество цилиндров в двигателе

Поэтому подбирая тахометр, нужно обращать внимание и на данный момент. Впрочем, можно просто сказать продавцу, что нужен прибор для «девятки», а тот уже сам подберет нужный вариант

Наиболее радикальный вариант установки тахометра на ВАЗ-2109 – поставить европанель. Однако не стоит забывать, что это достаточно хлопотное дело. Хотя, с другой стороны, интерьер автомобиля преобразиться в лучшую сторону, особенно в вечернее время. Если же вы не хотите заморачиваться с заменой панели, то можно установить тахометр отдельно.

В таком случае предварительно необходимо будет определиться с типом прибора. Если позволяют финансы, то вы можете приобрести современные приборы, которые будут показывать не только обороты коленвала, но, и, например, мгновенный расход топлива, температуру, напряжение в бортовой сети и так далее. Да, цена на такие приборы достаточно высокая, но ведь они весьма информативны, да и внешне очень привлекательны, особенно в ночное время, когда включается подсветка. Слишком дешевые модели брать не стоит. Ведь они, как правило, выдают не совсем точную информацию. То есть передачи вы и дальше будете переключать фактически на слух.

После того как выбрана модель, следует определиться с местом установки тахометра. Расположить его следует таким образом, чтобы без труда считывать показания. Кроме того, тахометр не должен загораживать обзорность или перекрывать другие приборы, также дающие важную информацию. Желательно, чтобы устройство вписывалось в интерьер авто и не смотрелось здесь инородным телом.

Однако установить сам тахометр внутри автомобиля – это только полдела. Прибор ведь нужно еще и правильно подключить. Ничего особо сложного здесь нет, и с данной задачей вполне можно справиться самостоятельно. По большому счету здесь нужно правильно подсоединить всего лишь 3 проводка. Согласитесь, что перепутать здесь что-то очень сложно.

В первую очередь нам необходимо вывести провода от прибора в подкапотное пространство. Это лучше всего сделать через уже имеющееся в кузове «девятки» отверстие для тросика спидометра. Здесь нам понадобится жесткая проволока. Основное требование – чтобы она не была слишком толстой. Теперь берем изоленту и прикрепляем ею провода к проволоке. Слишком много наматывать не нужно. Просто убедитесь, чтобы соединение было надежным. Далее вставляем в отверстие для тросика

Теперь приступаем к основному этапу, то есть подключению проводов. Как уже говорилось выше, их в данном случае 3. Первые два (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Теперь осталось закрепить только массу. Делается это в любом удобном для вас месте. Чтобы контакт был более надежным, рекомендуется выбрать участок, где провод можно закрепить гайкой. Вот и все – осталось лишь проверить устройство в работе.

Как видим, ничего сложного здесь действительно нет. Установка займет у вас даже меньше времени, чем сам поиск тахометра. Поэтому с данной задачей справится даже начинающий автолюбитель. Ну а в завершение хочется дать один совет. У многих тахометров, которые сегодня можно встретить в торговых точках, довольно тонкие провода. Это, в свою очередь, существенно повышает риск их повреждения. Для того чтобы обезопасить себя от столь нежелательного момента, провода рекомендуется заменить на более надежные – с сечением не менее чем 1 квадратный миллиметр.

Тахометр ВАЗ 2106

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни «копейки», ни «двойки» такого прибора не имели, однако без проблем ездили и ездят по сегодняшний день без него. Зачем же конструкторам понадобилось устанавливать его на панель?

Предназначение тахометра

Тахометр служит для измерения частоты вращения коленчатого вала. По сути, он является счётчиком оборотов, показывая их количество водителю посредством отклонения стрелки шкалы на определённый угол. С его помощью человек, сидящий за рулём, видит, в каком режиме работает силовой агрегат автомобиля, а также, нет ли на него лишней нагрузки. Основываясь на полученной информации водителю легче выбрать правильную передачу. Кроме этого тахометр незаменим при настройке карбюратора. Именно его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Какой тахометр установлен на ВАЗ 2106

«Шестёрки» комплектовались тем же самым тахометром, что и «тройки». Это была модель ТХ-193. Точность, надёжность и великолепный спортивный дизайн сделали из нее своего рода эталон автомобильного прибора. Не удивительно, что сегодня эти тахометры многие владельцы автомобилей устанавливают в качестве дополнительных приборов. Более того, ими оснащают мотоциклетные, и даже лодочные двигатели. Что же касается «Жигулей», то прибор может быть установлен без переделок на такие модели ВАЗ, как 2103, 21032, 2121.

Таблица: основные технические характеристики тахометра ТХ-193

ТХ-193 есть в продаже и сегодня. Стоимость нового прибора в зависимости от производителя варьируется в пределах 890–1200 рублей. Бывший в употреблении тахометр этой модели обойдётся в два раза дешевле.

Устройство и принцип работы тахометра ТХ-193

Тахометр «шестёрки» состоит из:

• пластикового цилиндрического корпуса со стеклодержателем;
• шкалы, разделённой на зоны безопасного и опасных режимов;
• лампы подсветки;
• миллиамперметра, на валу которого закреплена стрелка;
• электронной печатной платы.

Конструкция тахометра ТХ-193 электромеханическая. Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Электрическая схема подключения тахометра ВАЗ 2106

Учитывая, что ВАЗ 2106 выпускались как с карбюраторными, так и инжекторными двигателями, подключение тахометра у них было разным. Рассмотрим оба варианта.

Подключение тахометра в карбюраторных ВАЗ 2106

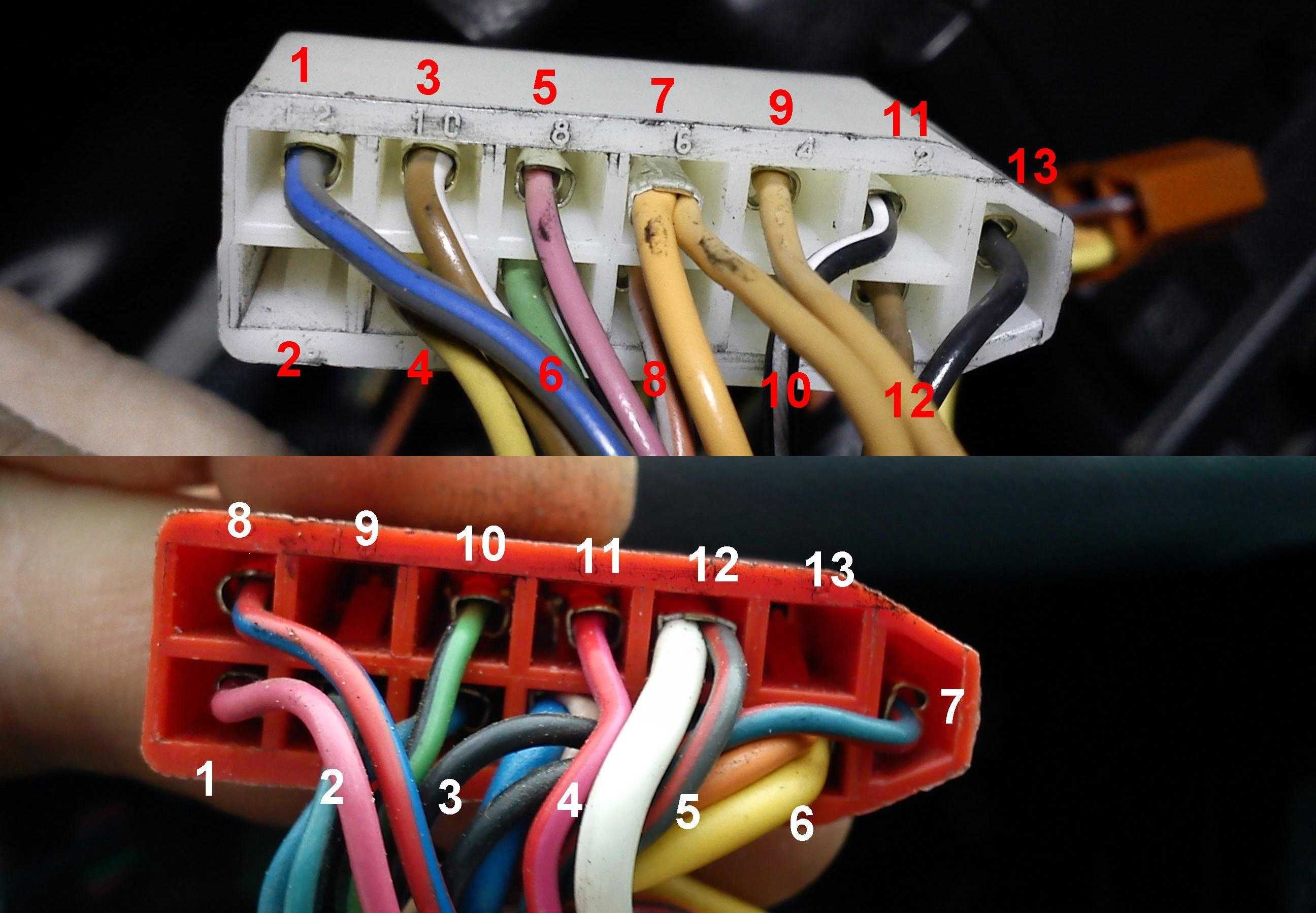

Электрическая цепь счётчика оборотов карбюраторной «шестёрки» довольно проста. Сам прибор, имеет три основных провода подключения:

Также есть дополнительные провода. Они служат для:

• подачи напряжения на лампу подсветки (белый);
• соединения с реле индикатора заряда аккумуляторной батареи (чёрный);
• контакта с прибором датчика давления масла (серый с чёрной полосой).

Провода могут подключаться как при помощи колодки, так и по отдельности, в зависимости от года выпуска прибора и его производителя.

В карбюраторных «шестёрках» с бесконтактным зажиганием схема подключения тахометра аналогична, за исключением того, вывод «К» катушки соединён не с прерывателем, а с контактом «1» коммутатора.

Подключение тахометра в инжекторных ВАЗ 2106

В ВАЗ 2106, оснащённых двигателями с распределённым впрыском схема подключения несколько иная. Там нет ни прерывателя, ни коммутатора, ни катушки зажигания. Прибор получает уже полностью обработанные данные с электронного блока управления двигателя (ЭБУ). Последний, в свою очередь, считывает информацию о количестве оборотов коленчатого вала со специального датчика. Здесь тахометр подключается к цепи питания через замок зажигания, «массе» автомобиля, ЭБУ и датчику положения коленвала.

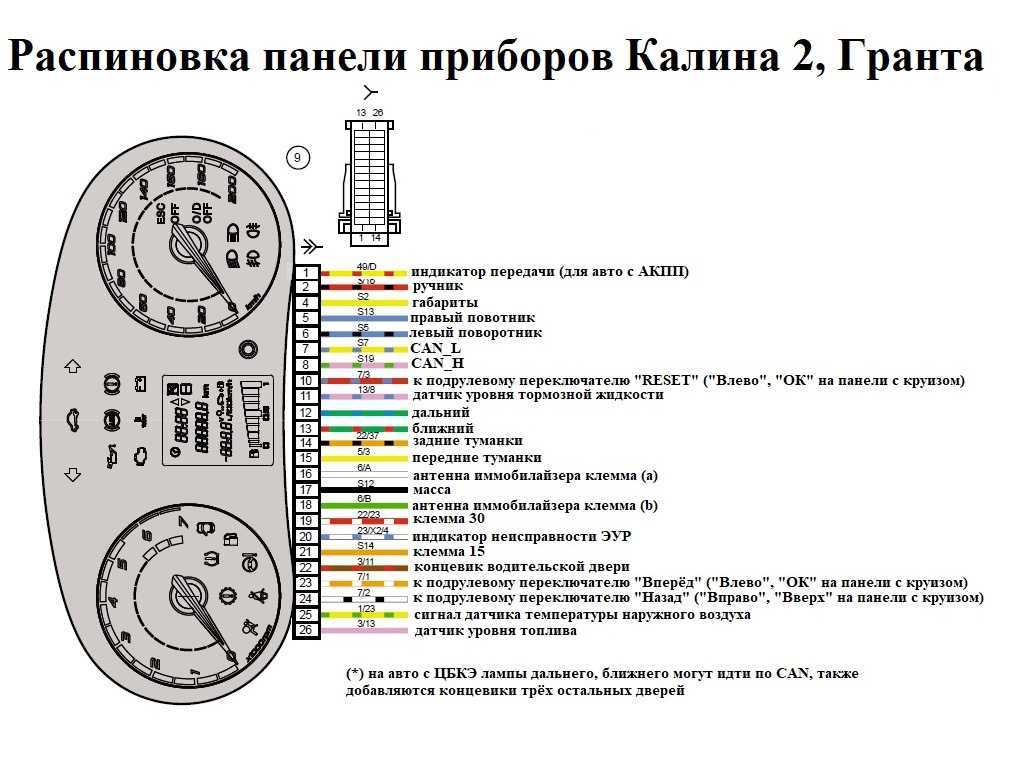

Отказ тахометра. — Лада Калина Хэтчбек, 1.6 л., 2007 года на DRIVE2

Вчера запустил двигатель, а стрелка тахометра лежит на нуле. Так же не работал ЭУР из-за невозможности считать обороты двигателя. После минут пяти езды тахометр и ЭУР снова ожили. После того, как заглушил двигатель, завожу — снова ЭУР с тахометром не работают, вновь минут пять езды и все ожило, потом отключилось и больше не включались. При тесте приборки тахометр функционирует. Ко всему заметил сегодня, что БК не показывает расход топлива.

Буду пробовать по совету менять датчик скорости, хотя спидометр работает. Второй день у нас в городе дождливая погода, под капот лезть не вариант, а передвигаться надо. Чтобы ЭУР неожиданно не включился при прохождении какого-нибудь поворота, вынул предохранитель F31.

Предохранитель ЭУРа. F31. Самый большой предохранитель в монтажном блоке.

Без ЭУРа плохо при парковке и на маленькой скорости движения, но зато на трассе без него информативность руля выросла.

Дополнение: По ходу дело все-таки не в датчике скорости, буду разбираться дальше.

Дополнение 2 Днем надо было отвезти жену на работу. Завел двигатель и тахометр меня удивил, работает. Чудеса… Предохранитель ЭУРа на место пока ставить не стал.

Пробег: 93272 км

Где находится датчик скорости приора 16 клапанов

Характеристика контрольно-измерительного прибора

На Лада Приора установлен электронный датчик скорости (ДС). Его конструкция состоит из пластикового корпуса, внутри которого находится чувствительный элемент.

Расположение

Для того, чтобы выполнить диагностику, нужно знать, где находится датчик скорости. На Лада Приора он расположен в верхней части КПП справа от выпускного коллектора.

Место расположения ДС

Функции и принцип действия

Основная функция ДС — определение скорости вращения передних колес и передача этих данных контролеру. На основании полученной информации контролер регулирует количество и качество топливно-воздушной смеси, которая поступает в цилиндры. Эти данные отражаются на спидометре и одометре, которые расположены на приборной панели.

Принцип действия прибора основан на эффекте Холла. ДС передает контролеру импульсные сигналы определенной частоты.

Ошибки и признаки неисправности

Следует знать основные признаки неисправностей:

• повышенный расход горючего;
• неправильные показания на спидометре и одометре либо их отсутствие;
• двигатель нестабильно работает на холостых;
• снижается мощность.

Проверка работоспособности

Существует три способа проверки ДС:

1. Проверка выполняется без снятия прибора. Щупы вольтметра следует присоединить к контактам устройства и начать вращать одно из колес. Изменения значений на тестере означает, что прибор исправен.
2. Для второго способа нужно снять устройство. Один контакт вольтметра нужно заземлить, а второй присоединить к клемме, которая отправляет сигналы. Далее нужно вращать ДС так, чтобы определить есть ли сигналы в рабочем цикле. При увеличении скорости должны расти показания на тестере.
3. При 3-м способе необходимо приготовить контрольную лампочку. При запущенном двигателе определяем с помощью контрольки «минус» и плюс». После того, как нашли соответствующие выходы, сигнальный провод соединяем с контролькой и вращаем колесо. Если загорается «минус», значит прибор исправный (автор видео — Семен Семеныч).

Инструкция по замене

Из инструментов для замены понадобится накидной ключ на «10», отвертки.

Процедура замены состоит из следующих шагов:

1. Отсоединить минус от АКБ.
2. Демонтируем воздуховод. Для этого выкручиваем болты с двух его сторон.
3. Теперь датчик скорости на Приоре найден. Отключаем от него разъем с проводами. Ключом на «10» выкручиваем болт крепления.
4. Затем ДС нужно потянуть на себя. Если не вытягивается, можно воспользоваться плоской отверткой.
5. Вынимаем устройство из корпуса коробки переключения передач.
6. Далее устанавливаем новый прибор и производим сборку в обратном порядке.

Фотогалерея «Процедура замены ДС на Приоре»

Видео «Быстрая замена ДС на Лада Приора»

В этом видео показана замена датчика скорости на Приоре (автор ролика – alextv).

Приветствую всех своих читателей и подписчиков блога. Сегодня мы рассмотрим такую тему, как замена датчика скорости на автомобиле Лада Приора, а также — его местонахождение, так как именно этот вопрос интересует владельцев больше всего.

• Отвертка с плоским и крестообразным лезвием
• Головка торцевая на 10 мм
• Трещоточная рукоятка

Чтобы без проблем добраться до нужной нам детали, лучше всего открутить хомуты и снять толстый входной патрубок инжектора, который идет от воздушного фильтра до дроссельного узла.

1. Откручиваем стяжной болт с одной и второй стороны входного патрубка
2. Отворачиваем болтик тонкого шланга
3. Снимаем все в сборе

Особенности демонтажа и замены датчика скорости на Приоре

Первым делом необходимо отсоединить провода питания, предварительно отогнув слегка защелку штекера в сторону.

Затем берем головку на 10 и трещотку и пробуем открутить гайку крепления датчика, как это показано на фото.

Обычно он довольно плотно сидит на своем месте, поэтому можно поддеть его отверткой при необходимости, после чего извлекаем из отверстия в картере КПП.

При установке обратите внимание на маркировку нового датчика скорости. Она должна быть именно 2170, то есть конкретно для Приоры

Цена нового составляет порядка 400 рублей за производителя Автоваз

Цена нового составляет порядка 400 рублей за производителя Автоваз.

Если Вы заметили, что спидометр показывает не верные значения, тогда возможная причина в датчике скорости. А Вы знаете, как его заменить своими руками?

Потребуется: накидной ключ «на 10», крестовая отвертка.

Стрелкой на фото показано, где находится датчик скорости на Приоре:
