Ivan171992 › Блог › Китайские сигнализации и схемы.
Пришлось ставить пару китайских сигналок с многообещающими названиями PIONEER, JVС. Когда принесли первую в ней не было схемы подключения, и я потратил весь вечер чтобы отыскать её в просторах инета. Со второй сигналкой инструкция уже была. Поэтому выложу всё сюда, может кому-нибудь пригодится. Вот так они выглядят (хоть названия и разные штекера одинаковые):
Примерно вот такие коробочки:

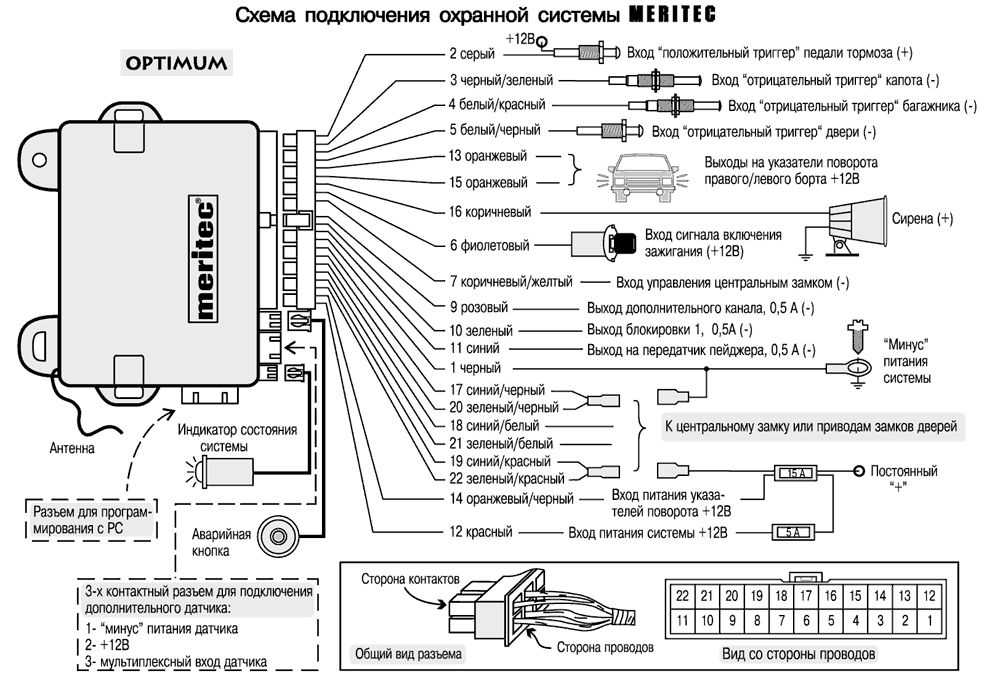

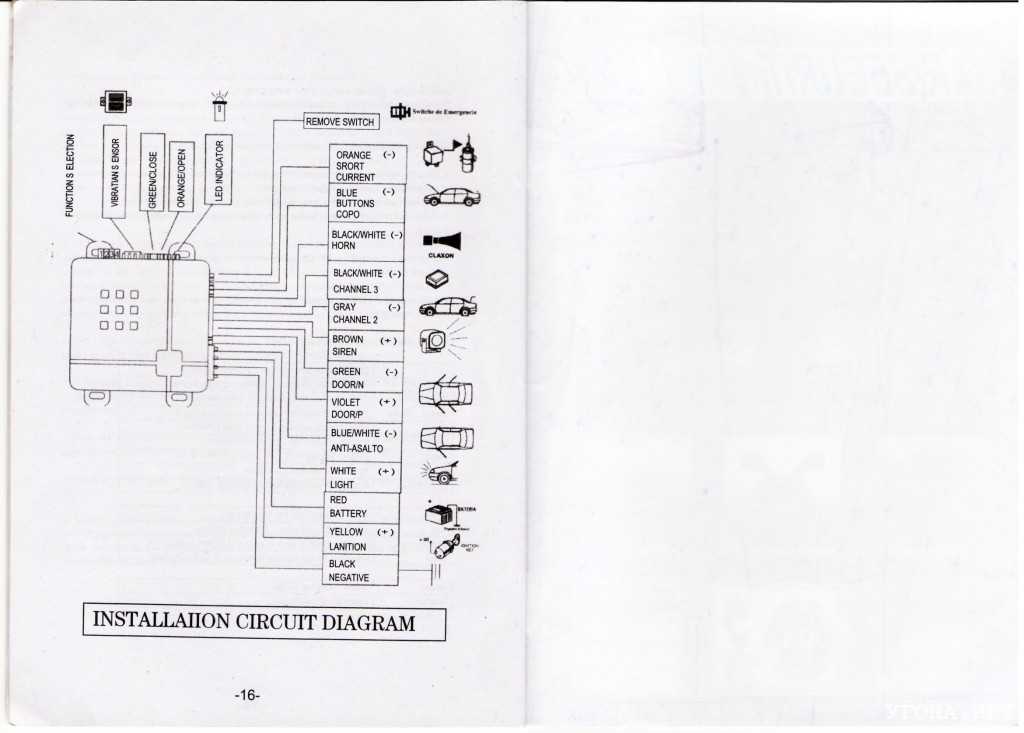

Ну и сами схемы подключения:
на штекере: 1. красный — «+» 2. чёрный — «-« 3,4 синий, зелёный — на моторчики активаторов 5,6. коричневый, белый — управление через «-» на концевик в активаторе Дальше приблизительно (непомню т.к. штекер уст. в машине) коричневый на габариты выход на багажник блокировка
Схема подключения сигнализации jvc на русском
Всем привет, по причине неоднократного вскрытия машины все же решился на установку сигналки на своего Golfa! Так как по причине последнего вскрытия унесли акб пришлось брать новый акб на 60 ампер ну и на оставшие деньги взял простейшию китай сигналку и центр замок. По приезду с магазинов решил проверить и подключить дома, что бы в авто было проще устанавливать, ниже будет прикреплено видео с уже подключеной сигналкой к акб. Сложней всего было понять цепь соеденений на центр замок, взял сростил (жёлтый + жёлтый черны на минус) оранжевый + оранж черный на плюс) два белых кидаем на привода от центр замка ( см полярность) ну и от самой сигналки черный — красный + розовый который идет от сигналки кидаем на крякалку на + черный от крякалки на кузов. Сегодня вечером взялся за установку, подключать было сложно так как инструкция по установки на английско китайском, и так поехали самым простым было взять + и — ну а дальше поехали, белый провод от сигналки (ACC) кидаем на один из черных проводов выходящих из рулевой колонки (берем тот что по толще) 2 коричневых провода кидаем на поворотники выбираем черно-зеленый и бело-черный, синий провод кидаем на концевики дверей. Ну вот в принципе проделанная на сегодня работа завершена, завтра буду устанавливать привода на замки попробую запаралелить крякалку с звуковым сигналом авто! описание конечно не айс, да и описывать особо не мастер, но может кто поймет, может кому пригодится) всем спасибо!
Правила установки сигнализации своими руками
В некоторых случаях, в основном при отсутствии сервисных центров, автовладельцы пытаются установить сигнализацию собственноручно. Дело это вовсе не безнадежное. Необходимо только соблюдать основные правила монтажа подобных устройств:
Все соединения проводов между собой и с элементами устройств, выполняются через клеммы или с помощью пайки. Все места соединений должны быть тщательно заизолированы. Прокладка проводов осуществляется в скрытом виде, под облицовкой салона
Особое внимание нужно обращать на переходы между элементами кузова. В процессе соединения цвета проводов должны соблюдаться так же, как и на прилагаемой схеме
Во время проведения работ аккумулятор необходимо полностью отключить.
Установка сигнализации своими руками
Установка охранной сигнализации в квартире
Как отключить сигнализацию на машине без брелка
Схема подключения охранной сигнализации
Как подключить розетку с заземлением – простые советы по монтажу и секреты профессионалов
Как правильно подключить дифавтомат
Как подключить трехфазный двигатель к сети 220 вольт
Особенности установки автосигнализации
Такой шаг, как установка сигнализации, является достаточно ответственным. Прежде чем приступить к монтажу, нужно знать о возможных нюансах, чтобы избежать ремонта и финансовых затрат. Для монтажа данного оборудования нужно обладать определёнными навыками и умениями, но и этого недостаточно. Сегодня предлагается огромный выбор противоугонных систем различных брендов, также существуют различные схемы подключения. На чём остановить свой выбор? Вот это действительно проблема. Из наиболее именитых фирм стоит выделить Томагавк, Шериф, Мангуст, Пантера
С особым вниманием нужно подойти к выбору схемы монтажа, поскольку цветовая маркировка разных устройств может быть предназначена для абсолютно разных функций
При монтаже сигнализации одним из главных документов, которым нужно руководствоваться, является схема
Если сигнализация изготовлена своими руками, то в процессе её подключения важно чётко понимать, какой провод и куда необходимо подсоединить. При подключении охранных устройств с GSM-модулем в домашних условиях важно знать, для чего предназначено это устройство, как правильно его подключить и выполнить программирование системы по окончании монтажа
Возможно, потребуются и другие действия, к которым нужно быть готовым. Если нет уверенности в своих силах, то лучше обратиться к услугам специалистов. Да, придётся заплатить определённую сумму, но зато удастся избежать проблем.
В основном сигнализацию устанавливают самостоятельно потому что:
Инструменты и материалы
Чтобы выполнить установку оборудования самому, понадобится следующий перечень материалов и инструментов:
После того как подготовлено всё необходимое, можно приступать к установке устройства. О том, как это сделать правильно и в каком месте произвести монтаж, поговорим далее.
Как определить место установки устройства в машине
Рассмотрим сперва место, куда устанавливают блок управления. В основном таковым является полость за панелью приборов. Перед тем как установить блок, его оборачивают в поролон, примеряют, насколько удобно будет расположение
Важно, чтобы фиксация была удобной и при этом блок ничему не мешал. Чтобы установка противоугонного устройства была выполнена правильно, необходимо придерживаться нескольких простых рекомендаций:
Установка блока управления производится в скрытом и удобном месте салона автомобиля
В процессе монтажа внимание стоит обратить на такие нюансы:
Это основные подготовительные моменты, которые следует учитывать при самостоятельном монтаже рассматриваемого оборудования. Детальное подключение противоугонной системы рассмотрим ниже.
Пошаговая инструкция по установке сигнализации
Сперва стоит сказать о соединениях, поскольку мнения специалистов на этот счёт расходятся. Провода можно соединить как при помощи пайки, так и обжимом либо скруткой. Есть мнение, что пайка в автомобиле недопустима. Как бы там ни было, но места электрических соединений должны быть надёжными и хорошо заизолированными, для чего используется изолента, а также термоусадочная трубка.
Схемы подключения сигнализации к ЦЗ
Первый из возможных вариантов уже рассмотрен: от БУ ЦЗ к сигналке протягивают два провода, которые являются управляющими.
Схема соединений БУ ЦЗ
Контактный переключатель, показанный на схеме, в этом случае лучше исключить. Его роль, как легко понять, будет играть сигнализация (основной блок). Где отдельных отводов нет, можно выполнить Т-образные соединения, подключаясь к проводам концевиков. Такой вариант является стандартным, но не единственным.
Стандартный вариант соединения блоков
Итак, у нас есть блок управления замками (БУ ЦЗ), а также блок сигнализации. Последний снабжён парой реле, отводы которых находятся на отдельном разъёме. Где этот разъём расположен, нужно найти в инструкции (там же приводится распайка). Схема подключения будет выглядеть так:
Стандартное подключение к ЦЗ
Верхнее реле срабатывает на закрывание, нижнее – на отпирание замков. В период замыкания контактов выставляют в следующее значение: 0,7 с или 0,8 с.
Отметим два важных момента: парой реле обычно снабжён блок любой современной сигнализации. И по умолчанию всё настроено, как надо. Блок управления ЦЗ, в свою очередь, не может не иметь управляющих проводов, и, как правило, их будет два. На всякий случай рассмотрим ещё один вариант: там концевик подключают только к сигналке.
Когда решение принимает сигнализация
До сих пор мы использовали подключение к управляющим проводам, идущим от концевиков к БУ ЦЗ. Сейчас их нужно будет разорвать: роль концевиков теперь будут выполнять реле, встроенные в сигналку, а один из контактов концевика мы подключим напрямую к сигнализации.
Подключение к управляющим входам
Когда вход, обозначенный как «IN1», оказывается на массе, это означает следующее: водительский актуатор полностью открыт. Обычно используется именно такая логика.
Алгоритм работы выглядит так:
- Нажимаем собачку на водительской двери, и вход IN1 сразу отсоединяется от массы;
- Видя отсутствие потенциала на входе, программа сигналки задействует опцию «закрыть» (нижнее реле срабатывает на 0,8 с);
- В результате, на коричневом проводе, идущем к БУ ЦЗ, в течение 0,8 секунд оказывается нулевой потенциал, и производится автоматическое закрытие (запирание).
Похожая логика вступает в действие, когда собачку до упора поднимают вверх: концевик замыкается и так далее. Реализовав указанную схему, мы оставим в силе функциональность ЦЗ, но ещё добавим возможность управлять замком с сигналки. Для первого варианта это было характерно тоже, но небольшие различия имелись: там использовалось два концевика, и БУ ЦЗ анализировал несколько больше сведений. А здесь действия по анализу возложены на сигналку.
Вход IN1 настраивают программно
Все провода, которые требуется подключать, являются слаботочными, и по ним идёт 200-300 мА. Монтировать кабели будет просто: достаточно создать электрический контакт, и всё. А вот с силовой, то есть с питающей проводкой обращаться не так-то легко. Поэтому «сложный» вариант мы приберегли напоследок.
Подключение к сигнализации силовых выводов
Мотор актуатора, в который встроены концевики, можно подключить к контактам реле сигнализации. В таком варианте электрическая связь между двумя блоками (БУ ЦЗ и сигнализация) отсутствует полностью:
Схема 3, самая сложная
Проводя монтаж, возможно, нужно будет на опыте подобрать полярность подключения двигателя (точки 1 и 2). Сигналка вдвигает стержень электропривода, и это ведёт к переключению контактов концевика. А они, то есть контакты, всегда подключены к БУ ЦЗ, что обеспечивает косвенную связь между блоками.
Во многих авто мотор в водительском актуаторе отсутствует, а ЦЗ работает, как надо.
В схеме, приведённой выше, используется похожая логика. Положительное свойство – в отсутствии гальванической связи. Отрицательное – в том, что к реле потребуется подключать силовые шнуры. Лучше эту работу поручить опытному автоэлектрику. Переоценивать свои силы не нужно.
Ещё раз посмотрим на последнюю из схем. Общий контакт у двух разных модулей здесь есть, это масса. А ещё, питаются они от одной АКБ, и вторым общим проводником будет «+12 Вольт». Но в автомобиле к этим двум шнурам подключены все блоки. Так что, говорить об отсутствии электрической связи – вполне правомерно. Такой вариант, если он реализован на должном уровне, будет самым надёжным.
Как установить автосигнализацию
В статье расскажем как установить автосигнализацию в любую машину с руководством по шагам.
Автомобильная сигнализация — эффективный способ застраховать ваши инвестиции и дать вам душевное спокойствие. В то время как многие автомобили стандартно поставляются с какой-то системой сигнализации, некоторые нет. Неудивительно, что многие люди хотят установить систему сигнализации либо потому, что у них ее нет, либо потому, что считают, что им нужно обновить систему. Установка автомобильной сигнализации может показаться сложной задачей, но с небольшой подготовкой и информацией она превращается в серию небольших задач.
Контакты замка зажигания
Модуль замка зажигания снабжают несколькими контактами, но напряжение с АКБ всегда идет на один – на «30-й». Еще есть контакт «50», замыкаемый с «30-м» во время запуска стартера. Пользуйтесь этой информацией, монтируя сигналку на любую машину, даже на старинную. В современных авто используется множество цепей:
В общем, чтобы установить сигнализацию на автомобиль, нужно знать обозначения всех контактов.
Установка автосигнализации, равно как ремонт начинается с отключения АКБ. Затем можно самому вызвонить, какие контакты соединяются с клеммой «30»:
- Контакт «15» – это часть цепи IGN1;
- «15/2» – IGN2;
- Контакт в цепи ACC обозначают так: 2, ACC, R.
Определить назначение контактов вы сможете самостоятельно, для чего не потребуется даже заводить машину. Пользуйтесь омметром, но не забывайте отключать АКБ!
Протягивание проводов
Шнуров обычно много. Протягивать их лучше в закрытых, надежно защищенных от воздействия влаги и высоких температур местах. Проводку лучше протягивать в косе, а для крепежа на кузове рекомендуется использовать пластиковые хомуты. Затягивать их нужно на расстоянии не более 20 сантиметров друг от друга. Какая бы ни была сигнализация, в ней имеются дублирующие провода. Концевик открывания двери и багажника – это разные провода. Но так как функция одна, то их подключают через один шнур. Второй лучше обрезать. Впоследствии, когда с сигнализацией возникнут какие-нибудь проблемы, будет проще определить возможную причину и найти цепь, в которой имеются неисправности. Практика монтажа сигнализаций показывает, что комплектных проводов часто не хватает. Поэтому лучше заранее приобрести дополнительные.
Особенности установки и подключения
Схема подключения автомагнитолы jvc
Фирма JVC заботится о своих потребителях. Выпускаемые ими модели автомагнитол сделаны так, чтобы сам пользователь смог их установить. К примеру, производитель позаботился оснастить свои аппараты специальной шпилькой для фиксации задней части устройства и декоративной прокладкой. Таким образом, автомагнитолу гораздо легче снимать, используя стандартные крючки.
Но, опять же, главное при подключении аппаратов в автомобиле, это разъемы. Большинство автомобилей, выпущенных в последние годы, оснащаются специальным разъемом(см.Какие бывают разъемы). Он называется ISO – это универсальный разъем, подключение с помощью которого сводится лишь к соединению штекера. Дело каких-то нескольких минут, с которым справится даже школьник, но при условии четкого следования инструкции.
JVC распиновка разъемов автомагнитол
Монтируем блок сигнализации
Первым делом необходимо установить основной блок. Главная проблема для многих – куда подключить сигнализацию? Его устанавливают в салоне автомобиля, в известном только водителю месте. Если это серьезный охранный комплекс, то там имеется несколько таких блоков – их лучше всего размещать в разных местах. Это поможет выиграть время, когда автомобилем займутся угонщики. Перед тем как подключить датчик сигнализации, нужно разобрать левую стойку. Его рекомендуется устанавливать именно туда.
Стандартно блок простой сигнализации прячут внутри приборной панели, но можно найти и другие места. Блок желательно зафиксировать. Его можно приклеить на двухсторонний скотч или прикрепить саморезами. Также на данном этапе следует разобраться с электрической схемой – там указано, как подключить сигнализацию к питанию, поворотникам, соленоидам центрального замка.
