Что относится к блоку комфорта
1. Электропривод окон и зеркал
Один из главных функций блока комфорта — управление электроприводами окон и зеркал заднего вида. Они позволяют водителю и пассажирам автомобиля быстро и удобно открывать и закрывать окна, а также регулировать угол наклона и положение зеркал заднего вида.
2. Кондиционер и климат-контроль
Блок комфорта отвечает за функционирование кондиционера и климат-контроля. Эти системы поддерживают установленную водителем температуру в салоне автомобиля и создают комфортные условия в любое время года.
3. Автоматические световые датчики
Блок комфорта также управляет автоматическими световыми датчиками. Они позволяют автоматически включать ближний и дальний свет фар в зависимости от освещения на дороге, что увеличивает безопасность водителя и пассажиров.
4. Центральный замок
Центральный замок — еще одна функция, относящаяся к блоку комфорта. Он позволяет одновременно закрыть или открыть все двери автомобиля, что очень удобно при заезде и выезде из автомобиля.
5. Электропривод сидений и обогрев
Некоторые модели автомобилей Volkswagen Passat B6 оснащены электроприводом сидений и обогревом, который также контролируется блоком комфорта. Он позволяет водителю и пассажирам быстро и удобно регулировать положение сидений и создавать комфортную температуру в салоне автомобиля.
Пошаговая инструкция по поиску блока комфорта
Для того чтобы найти блок комфорта на вашем Volkswagen Passat b6, следуйте этим шагам:
- Откройте капот вашего автомобиля и найдите батарею, которая обычно находится слева от двигателя. Блок комфорта часто находится рядом с батареей.
- Проверьте диагностический разъем, который находится поблизости от блока комфорта. Он обычно имеет крышку, которую нужно снять.
- Используйте мультиметр для проверки напряжения на контактах разъема блока комфорта. Правильный блок комфорта должен показывать стабильное напряжение после запуска двигателя.
- Если блок комфорта необходимо заменить, отсоедините разъем и снимите блок комфорта с подставки или крепления.
Убедитесь, что перед выполнением любых действий вы отключили зажигание и отсоединили отрицательный (-) клеммный зажим от аккумулятора.
Помните о том, что эти инструкции предназначены только для информационных целей и использование их на свой страх и риск.
Где находится блок управления парктрониками Volkswagen Passat B6
В Volkswagen Passat B6 блок управления парктрониками находится в задней части автомобиля.
Местоположение: Блок управления парктрониками расположен вблизи багажного отделения, справа от центральной опоры.
Чтобы найти блок управления парктрониками, Вам нужно остановиться возле задней части автомобиля, открыть багажник и обратить внимание на правую сторону. Для того чтобы провести проверку блока управления парктрониками, необходимо снять крышку на передней торцевой стенке правой части багажника
Это можно сделать при помощи отвертки
Для того чтобы провести проверку блока управления парктрониками, необходимо снять крышку на передней торцевой стенке правой части багажника. Это можно сделать при помощи отвертки.
Подключение блока: Блок управления парктрониками должен быть подключен к другим элементам системы парктроника. Обычно, блок имеет соединение с радаром и дисплеем системы парктроника.
Как заменить предохранители «Фольксвагена Пассата Б6»
Меняют детали по типоразмеру и параметрам пропускного тока. Часто перегоревшая деталь находится очень близко с другими, вплотную: вытащить пальцами мелкий элемент проблематично. Рекомендуется использовать пинцет для предохранителей, который, в отличие от медицинского, имеет плоские зажимы, плотно прихватывает корпус. Таким инструментом удобно и быстро снимать и устанавливать защитный элемент в ячейку.
Электропроводка авто нуждается в систематическом контроле и диагностике, ее износ не зависит от опыта вождения и аккуратности водителя
Предохранители остаются самой важной частью электроцепи, предупреждая поломки дорогостоящих узлов и увеличивая общую безопасность

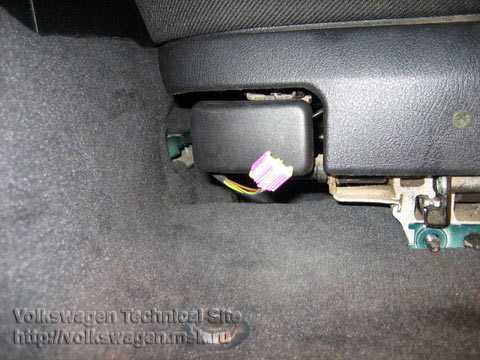

Фотоотчет VW Passat В5 снятие сиденья, блока комфорта (сушка ковролина, вода в салоне)
Не уследил за дренажным отверстием под вакумным насосом, забилось листьями и грязью. После на коврике за мной была лужа воды, очень много воды, после дождя. Пытался просушить тепловыми вентиляторами сверху, не поднимая ковролин. Вроде сухо стало. Но прошло три дня и перестал работать свет в салоне. Грешу на блок комфорта, может провода. Я задрал ковролин и увидел пару сантиметров воды под ногами водителя. Короче разбор и сушка правой левой стороны. Всё просто и в тоже время чтобы владеть информацией.
Скидываем массу с АКБ, при включенных габаритах – для снятия статического напряжения, т.к. производители рекомендуют снятые сиденья с подушками безопасности, подключать на массу. Снятие статики позволяет этого не делать.
Снимаем заднее сиденье: вынимаем маленькие заглушки, два шурупа крест, снимаем пластмассовые кожухи, вынимаем направляющие.
Снимаем пластмассовые кожухи направляющих сидений: сиденье вперед, вынимаем маленькие заглушки, два шурупа крест. Внутреннюю назад, внешнюю вперед.
Отсоединям разъем подушек безопасности, сиденье назад
Сиденье назад, две гайки на 13, пластмассовый фиксатор зажимаем плоскогубцами, и аккуратно, стараясь не оторвать провода, снимаем сиденье.

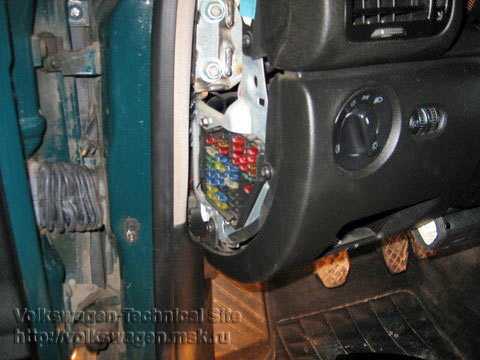

Снимаем крышку предохранителей, отверткой в отверстие и на себе, крепится железными скобами.
Пластмассовую деталь интерьера
Теперь фальш порог. Лучше пальцами от начала к концу аккуратно поднимаем вверх, нужно усилие, но не перестарайтесь, крепиться на скобах. Внимательно где ремень безопасности, там всё просто и хлюпко. Доходим до заднего сиденья, там шуруп со звездочкой, откручиваем. Дальше порог заходит под спинку сиденья и там как-то крепиться, снять у меня не получилось, но это необязательно.
Снимаем подставку под ногу, гайка на 10, вверх. На этом детали интерьера, подлежащие снятию, закончились.

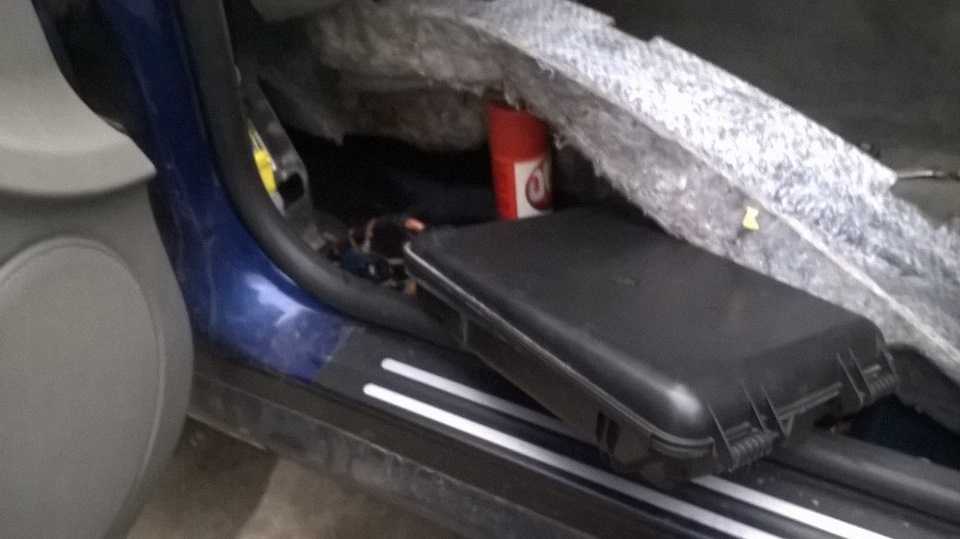

Дальше импровизация. Я нашел два вентилятора, поднял ковролин, привязал проволокой его к рулю и подголовнику, собрал губкой воду(литра три, не меньше, хотя сверху сухо), и сушил сутки. Было очень сыро и запах бани.

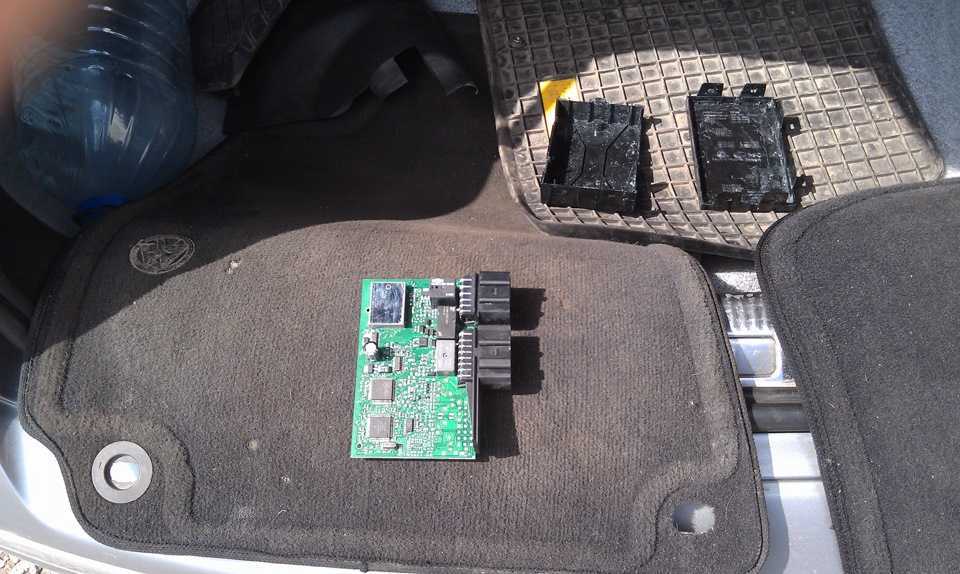

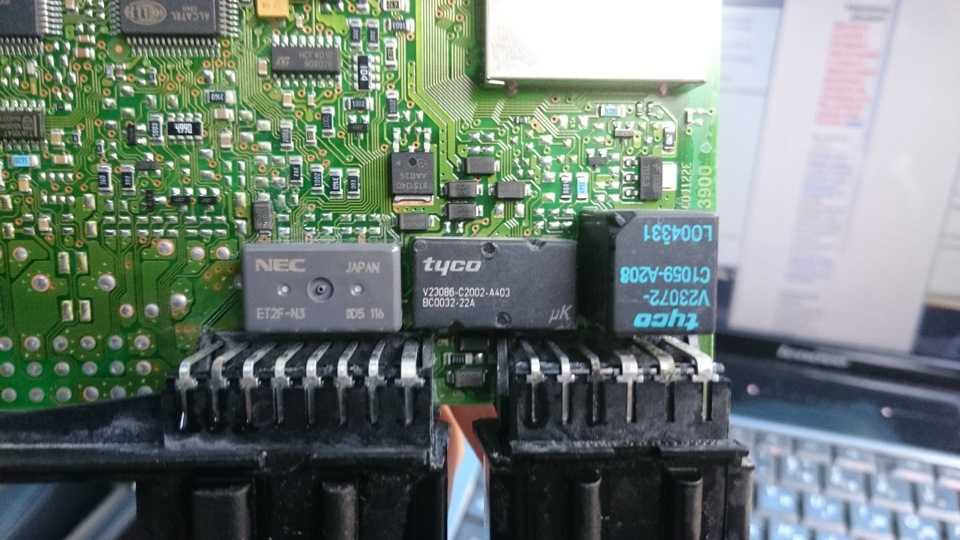

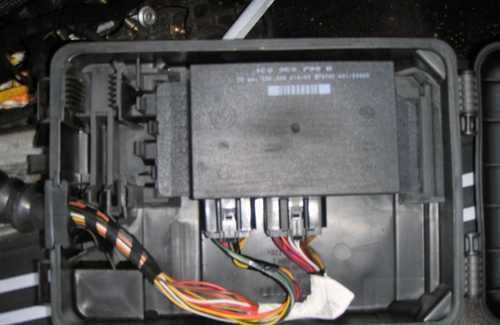

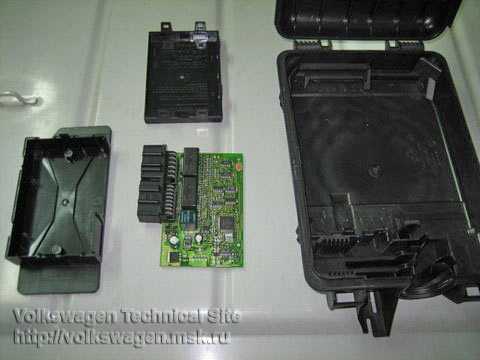

Снял блок управления комфорта, открыл все сухо, как новое, просушил потоком горячего воздуха.
Высушил, собрал всё в обратной последовательности, только потерял одну железную скобу с порога. Подключил массу и пипец, свет не горит. во всем салоне и на дверях слева. В чем дело, не знаю. Предохранители проверил, все штекеры тоже. Знакомый подсказал – может масса слетела. Сегодня проверю, если нет то в сервис.
Что такое блок комфорта на гранте
Блок комфорта является частью электрической системы автомобиля Гранта. Он обеспечивает управление различными системами, которые отвечают за комфорт в автомобиле, такими как электростеклоподъемники, центральный замок, климат-контроль и многие другие.
Блок комфорта на Гранте можно найти в шасси автомобиля под щитком приборов на пассажирской стороне. Доступ к нему можно получить, разобрав нижний декоративный кожух.
Как работает блок комфорта на Гранте
Блок комфорта является «мозгом» электрической системы, который получает сигналы от кнопок управления на приборной панели и передает команды соответствующим системам. Например, если вы нажмете кнопку электростеклоподъемника, блок комфорта передаст команду на подъем стекла в двери соответствующего окна.
Блок комфорта также отслеживает состояние электрической системы и выводит сообщения на приборную панель в случае возникновения ошибок.
Зачем нужен блок комфорта на Гранте
Без блока комфорта на Гранте было бы невозможно управлять различными системами, которые отвечают за комфорт в автомобиле. Кроме того, блок комфорта обеспечивает безопасность, контролируя состояние электрической системы и предупреждая в случае ошибок.
- Управление электростеклоподъемниками
- Управление центральным замком
- Управление климат-контролем
- Управление подогревом сидений
- Управление зеркалами заднего вида
Вопрос-ответ:
Как найти блок комфорта на Volkswagen Passat b6?
Блок комфорта находится под панелью приборов. Чтобы его найти, необходимо открыть крышку под панелью приборов и обнаружить блок комфорта по серийному номеру. Но чтобы не повредить машину, рекомендуется обратиться к профессионалу.
Зачем нужен блок комфорта на Volkswagen Passat b6?
Блок комфорта ответственен за ряд систем, которые повышают комфорт и удобство пассажиров. Это системы автоматической подстройки сидений, электрического стеклоподъемника, кондиционирования воздуха, датчика возгорания, а также многих других. Без блока комфорта все эти системы не будут работать, что значительно ухудшит комфорт автомобиля.
Можно ли самостоятельно заменить блок комфорта?
Без профессиональных знаний и специального инструмента не рекомендуется самостоятельно заниматься заменой блока комфорта. Это может привести к неправильной установке или повреждению других систем автомобиля и отказу блока комфорта. Рекомендуется обратиться к профессионалу для замены блока комфорта.
Описание и назначение предохранителей и реле VW Passat B6
Предохранители «Фольксвагена Пассата Б6» контролируют конкретную электроцепь от перепадов напряжения и превышения допустимой силы тока. Принцип работы каждого предохранителя предельно простой. Элемент ставится в электроцепь между источником тока и рабочей деталью. Через предохранитель идет ток определенной силы, которая допустима для конкретного узла. Если в схеме происходит короткое замыкание, скачки напряжения, ток превышает допустимое значение, защита перегорает, размыкая электроцепь.
Данная защита электрооборудования остается самой надежной, поскольку электроцепь подвержена периодическим перегрузкам, провод может потерять изоляцию (разрыв, истирание, износ и пр.).
Конструкция предохранителя:
- корпус;
- контактная группа;
- рабочая область.
Корпуса изготавливаются из высокопрочного пластика, реже – керамики. Для VW Б6: легкосплавная нить устанавливается в прозрачный цветной пластик. Контактной группой, двумя вилками деталь вставляется в слот. Рабочий элемент ― электропроводящая нить, которая испаряется или разрывается, если сила тока превысила допустимый параметр.
В зависимости от того, какой силы будет проходить ток, принята маркировка корпуса по цветам. Это позволяет автомобилистам быстро определиться при замене, поскольку 90 % производителей придерживаются стандартов цветовой маркировки.
| Окраска корпуса | Максимально допустимая сила тока в цепи, в Амперах |
| Оранж | 40 |
| Зеленый | 30 |
| Прозрачный | 25 |
| Желтый | 20 |
| Голубой | 15 |
| Алый | 10 |
| Коричневый | 7,5 |
| Беж | 5 |
| Виола | 3 |
Реле и предохранители VW Passat B6 находятся в салоне, под капотом, в багажнике. Назначение предохранителей Passat B6, расположенных в салоне со стороны водителя, схема и таблица:
Предохранители в блоке предохранителей в салоне B6. Источник фото: https://vsepredohraniteli.ru/volkswagen/passat-b6-cc.html
Схема предохранителей Passat B6 в салоне слева. Источник фото: https://vwts.ru/forum/topic/246510/
Второй большой модуль предохранителей расположен в салоне со стороны переднего пассажира. Его называют блоком «D».
Блок предохранителей в салоне справа. Источник фото: https://vsepredohraniteli.ru/volkswagen/passat-b6-cc.html
Предохранители моторного отсека «Пассата B6» 2005-2010 гг.
Аккумуляторные батареи для универсалов имеют достаточную емкость и ресурс. Но для СНГ и Канады выпускаются комплектации со второй АКБ в багажнике. Кроме этого, многие автомобилисты самостоятельно устанавливают вторую батарею, чтобы подключать все опции обогрева зимой и обеспечить быстрый прогрев салона. Как вариант, используют АКБ Varta Ultra Dynamic 70 А/Ч 760 A.
Блок предохранителей F -SF-, багажный отсек сзади слева. Источник фото: https://www.drive2.com/l/539927555398959436/
Присутствие второго аккумулятора требует дополнительного защитного блока электроцепи.
Ручной тормоз
Для Passat B6 схема предохранителей предполагает два места для установки защиты электроцепи ручного тормоза. Первый блок расположен со стороны переднего пассажирского кресла, ячейки 30 и 31.
Для моделей, выпущенных после 2008 г., слот ручного тормоза расположен в блоке со стороны водителя ― ячейка 17.
Если не происходит касания с задним правым тормозным диском, по причине износа суппорта или поломок в моторчике стояночного тормоза, на приборной панели выходит ошибка ― 02427. При этом предохранитель может быть в порядке. Если клавиша ручного тормоза не срабатывает, защита электроцепи проверяется в первую очередь, максимальный ток, на который рассчитан элемент, ― 20 А.
Прикуриватель
Предохранитель прикуривателя Passat B6 комплектации до 2008 г. выпуска расположен в блоке со стороны переднего пассажирского кресла. Максимальный ток электроцепи прикуривателя – 20 А, слот 35.
Для универсалов и седанов после 2008 г. и для обновленной версии CC защита для цепи прикуривателя расположена в ячейке 41 в блоке со стороны водителя.
Бензонасос
Предохранители Volkswagen Passat B6, которые отвечают за корректную работу топливного насоса, расположены в разных модулях, в зависимости от года выпуска и комплектации. Для модели «Пассат» до 2008 года с бензиновыми моторами защита находится в ячейке 22 со стороны водителя. В слоте 34 расположен датчик подкачки бензинового насоса.
Кроме водительского блока, предохранители бензонасоса расположены в модуле со стороны пассажира. Для моделей, выпущенных после 2008 г., первый элемент расположен в слоте 10 ― защита блока управления. На авто до 2006 г. выпуска предохранитель бензонасоса стоит в ячейке 28.

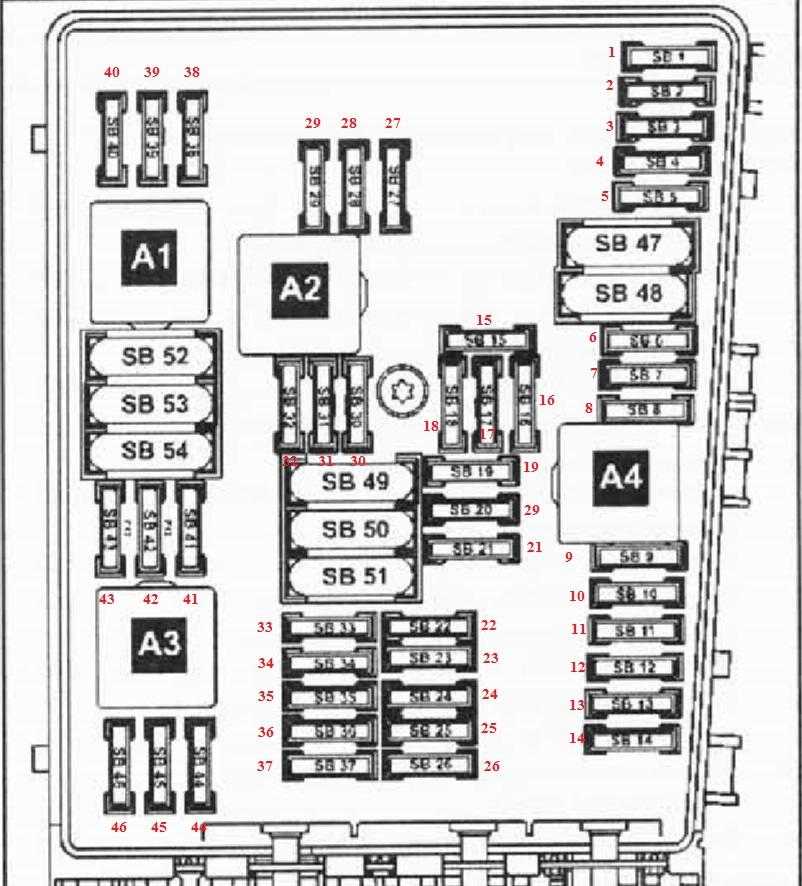

Блок предохранителей и реле в моторном отсеке фольксваген пассат б6
Расположен около аккумуляторной батареи.
Реле и предохранители в блоке В (кроме моделей с двигателями АХХ, AXZ и ВКХ)
| Реле | Назначение |
| А1 | Реле подачи напряжения клеммы 30. J317 (458) |
| А2-А4 | Свободно |
| Обозначение | Ток, А | Назначение |
| SB1 | 5 | Блок управления AT (J217) |
| 15 | Электронно-механический блок трансмиссии DSG (J743) | |
| SB2 | 30 | Блок управления A8S (Л 04) |
| SB3 | 20 | Центральный блок управления системами обеспечения комфорта (J393) |
| SB4 | 5 | Бортовой блок управления подачей напряжения (J519) |
| SB5 | 20 | Высокочастотный рожок клаксона (Н2) Низкочастотный рожок клаксона (Н7) |
| SB6-SB15 | Свободно | |
| SB16 | 5 | Блок управления электроникой рулевой колонки (J527) |
| SB17 | 5 | Блок управления комбинацией приборов (J285) |
| SB18 | 30 | Усилитель(R12) |
| SB19 | 15 | Радиоприемник(R)
Блок управления (с дисплеем) аудиосистемой и системой навигации (J503) |
| SB20 | 5 | Блок управления антенной (J515)
Блок управления электроникой мобильного телефона (J412) |
| SB21
SB22 |
Свободно | |
| SB23 | 10 | Реле подачи напряжения клеммы 15 (J329) Блок управления двигателем (BLF. BLR. BLY), J623 |
| SB24 | 10 | Диагностический разъем (J533) |
| SB25
SB26 |
Свободно | |
| SB27 | 20 (10)” | Катушки зажигания с выходным каскадом (цип. 1 -4), N…
Реле электрического топливного насоса №2 (ВКС. BMP), J49 Блок управления свечами накаливания (ВКС, BMP), J179 |
| SB28 | 25 (30)” | Блок управления двигателем (J623) |
| SB29 | 15 (10)21 | Клапан системы EGR двигателя ВКС (N18)
Э/м клапан управления давлением наддува (ВКС, BMP), N75 Клапан охладителя системы EGR (ВКС, BMP), N345 Нагреватель лямбда-зонда (BLF, BLR, BLY), 219 Нагреватель лямбда-зонда 2 (BLR), Z28 Нагреватель посткаталитического лямбда-зонда 1 (BLF). Z29 |
| SB30 | 20 | Блок управления отопителем (Л 62) |
| SB31 | 30 | Э/мотор привода очистителей ветрового стекла (V) |
| SB32-
SB37 |
Свободно | |
| SB38 | 10 | Э/м клапан 1 активного угольного фильтра (BLF, BLR, BLY), N80
Контрольный клапан 1 впускного распределительного вала (BLF, BLR. BLY), N205 Клапан заслонки впускного трубопровода (BLF, BLR, BLY), N316 Блок управления вентилятором радиатора (J293) Э/мотор заслонки впускного трубопровода (ВКС). V157 Термостат системы охлаждения с управлением от датчика MAP (BLY, BLR), F265 |
| SB39 | 15 | Регулировочный клапан давления топлива (BLF), N276
Датчик положения педали сцепления (BLF), G476 |
| SB40 | 15 (Ю)21 | Нагреватель лямбда-зонда (BMP), Z19 Нагреватель посткаталитического лямбда-зонда 1 (BLR, BLY), Z29
Нагреватель посткаталитического лямбда-зонда 2 (BLR), Z30 Посткаталитический лямбда-зонд (BLR, BLY), G130 Блок управления датчиком NOx (BLR, BLY). J583 |
| SB41-
SB46 |
Свободно | |
| SB47 | 40 | Блок управления подачей напряжения (J519): правый габаритный огонь, ближний и дальний свет (правая фара), левый задний фонарь (наружное кольцо), правый задний фонарь (внутреннее кольцо) |
| SB48 | 40 | Блок управления подачей напряжения (J519): левый габаритный огонь, ближний и дальний свет (правая фара), правый задний фонарь (наружное кольцо), левый задний фонарь (внутреннее кольцо) |
| SB49 | 50 | Блок управления подачей напряжения (клемма 15). J519 |
| SB50 | 60 | Реле цепи заряда дополнительной батареи (J713) |
| SB51 | Свободно | |
| SB52 | 60 | Обогрев ветрового стекла (Z2) |
| SB53 | 50 | Блок управления подачей напряжения (клемма 75). J519
Левый блок предохранителей (SC40 — SC42. SD39) |
| SB54 | 50 | Э/мотор подачи дополнительного воздуха (V101) Реле свечей накаливания (ВМА, BMP, ВКС), J52 |
Предохранители в блоке A (клемма 30)
| Обозначение | Ток, А | Защищаемая цепь/компоненты |
| SA1 | 150
(180)- |
Генератор (С) |
| SA2 | 80 | Э/мотор усилителя рулевого управления (V187) |
| SA3 | 100 | Блок управления вентилятором радиатора (J293) |
| SA4 | 80 | Прерыватели на держателе реле (S44 и S46); Левый блок предохранителей (SC32 — SC37); Правый блок предохранителей (SD32 — SD37), |
| SA5 | 80 | Правый блок предохранителей (SD22 — SD27) |
| SA6 | 100 | Левый блок предохранителей (SC12 — SC17, SC29-SC31);
Правый блок предохранителей (SD12 — SD17, SD28, SD29-SD31) |
| SA7 | 40 | Блок управления A8S (J104) |
Для моделей с генератором 180 А; установлен в электро проводке генератора
По каким признакам определить, что защита вышла из строя
Далеко не всегда скачки напряжения и перебои с током приводят к тому, что защитный элемент перегорает. Но поскольку предохранитель легче всего проверить, то искать причину неисправного узла и агрегата начинают с его проверки.
Определяют, рабочий элемент или нет, двумя способами:
- внешний осмотр;
- проверка мультиметром.
Большинство предохранителей на «Фольксвагене Пассате B6» находятся в салонных блоках, имеют прозрачный пластиковый корпус. Элементы из слотов можно вынуть специальным пинцетом (можно использовать медицинский). Далее поднести к свету и осмотреть внутреннюю металлическую нить. В 90 % случаев внутри сгоревшего элемента виден разрыв электронити. Изношенная деталь может иметь следы прогара корпуса.
Неопытные водители не всегда могут визуально определить сгоревшую легкосплавную нить в корпусе. Также это невозможно сделать, если деталь имеет непрозрачную основу. В этом случае используют мультиметр. На основании показаний прибора определяют целостность детали. Процесс проверки по шагам.
- Сверху каждого предохранителя расположены два вывода контактов. Поэтому деталь не нужно вынимать с блока.
- Установить мультиметр в режим измерения сопротивления со звуковой индикацией (прозвона).
- Прикоснуться щупами мультиметра к верхним контактам на корпусе.
Если элемент исправен, прибор выдаст характерный писк. Если легкосплавная нить сгорела, зуммер мультиметра не сработает и на шкале не отобразится цифровое значение. На выход контакта щупы устанавливаются в произвольном порядке.
Как активировать AUX на Volkswagen Passat B6
Шаг 1: Проверьте наличие AUX
Перед тем, как начинать процедуру активации AUX на вашем Volkswagen Passat B6, убедитесь, что у вас есть поддержка AUX. Это можно проверить, нажав на кнопку «MEDIA» на вашем проигрывателе и проверив наличие разъема AUX. Если вы не можете найти разъем AUX, то вам необходимо установить дополнительное оборудование для подключения AUX.
Шаг 2: Активация AUX
Чтобы активировать AUX на Volkswagen Passat B6, выполните следующие действия:
- Вставьте ключ зажигания в замок и поверните его в положение «ACC».
- Нажмите и удерживайте кнопку «CD» на вашем проигрывателе.
- После того, как на дисплее появится сообщение «CD-IN», отпустите кнопку «CD».
- Нажмите кнопки «3» и «6» на пульте управления на руле в течение 3 секунд. После этого на дисплее появится «TESTMODE».
- Нажмите кнопку «1» на пульте управления на руле, чтобы перейти в меню «CD-MPX».
- Нажмите кнопку «OK» для входа в меню «CD-MPX».
- Используйте кнопки «+» и «-» на пульте управления на руле, чтобы выбрать опцию «AUX ON», затем нажмите кнопку «OK».
- Нажмите кнопку «BACK» на пульте управления на руле, чтобы выйти из меню «CD-MPX».
- Нажмите и удерживайте кнопку «CD» на вашем проигрывателе, чтобы выйти из TESTMODE.
- Подключите ваше устройство через AUX-разъем и наслаждайтесь музыкой!
Шаг 3: Настройте звук
Хотите, чтобы звук воспроизводился более качественно? Настройте его в меню звука. Для этого выполните следующие действия:
- Нажмите кнопки «SETUP» и «DISP/ESC» на пульте управления на руле одновременно.
- Выберите опцию «SOUND» и нажмите кнопку «OK».
- Используйте кнопки «+» и «-» на пульте управления на руле, чтобы настроить звук под ваши предпочтения.
- Нажмите кнопку «BACK» на пульте управления на руле, чтобы сохранить настройки и вернуться в главное меню.

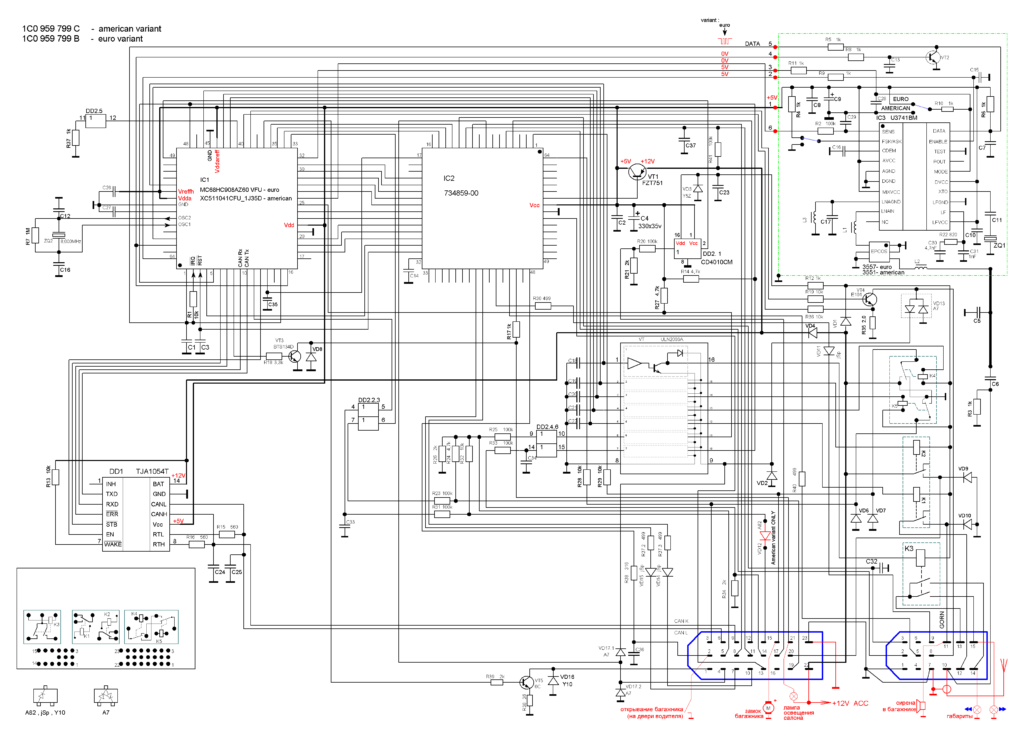

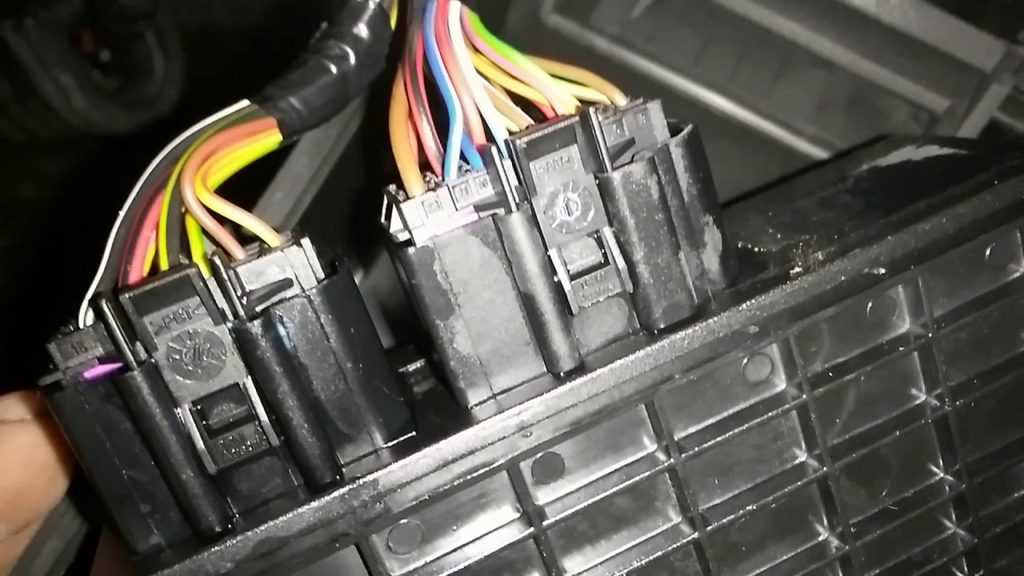

Электрическая схема и распиновка блока комфорта
Распиновка вполне понятная. «Проблемными» проводками в жгуте БК считаются:
23/20 — подсвечивание салона (красно-черный) 23/6 и 23/9 — CAN автошина (оранжево-коричневый)
Как «вылечить» блок комфорта
Если вам достался Фольксваген б5 1998 года с неисправностями, которые связаны именно с блоком комфорта, то есть выход.
Какие проблемы можно решить с помощью инструкции:
- Освещение в автосалоне.
- КАН шина.
- Плавная деактивация освещения и подсветки.
- Подтверждение открытия/закрытия авто светом.
- Проблемы с акселератором.
Описание процедуры ремонта:
Сначала доберитесь до расположения блока комфорта Volkswagen, потом снимите: накладку порога наполовину, накладку площадки для ног, обшивку стойки, отогните ковролин с звукоизоляцией. За освещение здесь отвечает провод красно-чёрного цвета 20 пин большого разъёма, если он обрезан, видимо это сделали из-за короткого замыкания этой цепи, проблема возникла в плафоне освещения «бардачка», рассеиватель расплавила лампа (вывод ставьте светодиоды, а не лампочки).
Если с CAN — шиной что-то не так, возможно, сгнило место соединения (расположения) нескольких проводков в жгуте идущему к БК, ведь они отвечают за нее.
В случае плавного отключения освещения в салоне, виновник 21 пин разъёма, наверняка, он сгнил именно в корпусе разъёма на проводке, вылечить можно припайкой нового.
Если появились проблемы с подтверждением открытия и закрытия транспорта, значит сгнил красный проводок в области протыкания изоляции. Сначала нужно вырезать гниль, а потом провести лечение паяльником и термоусадкой и небольшим куском провода.
В случае с педалью газа (если загорается спираль, и нет реакции на нажатие хотя бы один раз) тоже можно решить проблему. Если нет времени на ремонт, может помочь выключение зажигания.
Если вы готовы к «лечению», перелопатьте всё саму педаль, проверьте состояние дорожек, усиков внутри и разъем идущий из салона. Возможно, причина кроется в окислении.
Установка нового реле
Последовательный процесс замены реле на БК:
Для начала откройте крышку блока, которая находится сзади, для этого поджимайте контакты, чтобы вытащить плату. Прозвоните контакт, и после выявления неисправности, переходите к замене детали. Уберите ножиком лак с контактов реле, смотрите не переусердствуйте. Обработайте флюсом контакты, и запаяйте все. Уберите все олово посредством отсоса
Выньте нерабочее реле, установите новое и запаяйте его осторожно. Уберите проспиртованной тряпкой остатки флюса, не используйте воду
Соберите данный БК в обратной последовательности. Установите его в машину.
Важно! Пользователи, пожалуйста, запомните, если блок комфорта был заменен, потребуется «обучить» ключи, чтобы они распознавали автомобиль. Подобную процедуру в основном выполняют с использованием VCDS
Где находится блок управления комфортом Приора?
Что такое блок управления комфортом Приора?
Блок управления комфортом (БУК) в автомобиле Приора — это устройство, которое отвечает за включение и выключение электрических приборов в машине. С помощью этого блока можно управлять климатической установкой, электропакетом (стеклоподъемники, зеркала, люк), системой освещения, а также датчиком дождя и другими функциями.
Где находится БУК Приора?
Блок управления комфортом Приора расположен под пластиковой крышкой на передней панели в салоне автомобиля. Чтобы добраться до этого блока, необходимо снять панель под стеклом переднего лобового стекла и вытащить сам блок. Если у вас не хватает знаний и опыта для выполнения этой операции, лучше обратиться к специалистам, чтобы не повредить машину.
В качестве альтернативы, можно найти инструкцию по замене блока управления комфортом Приора в руководстве по эксплуатации автомобиля. Там будут подробно описаны все этапы работы с БУК и, возможно, даже будет предоставлена картинка с указанием места его расположения.
Не забывайте, что в руках неопытного водителя блок управления комфортом может оказаться в опасном состоянии. Поэтому, если у вас возникли какие-то неполадки с этой функцией, лучше обратиться к профессионалам и доверить их решение проблемы.
Где находится сигнал Volkswagen Passat B6
Что такое сигнал на Volkswagen Passat B6
Сигнал на Volkswagen Passat B6 — это звуковой сигнал, который используется при необходимости привлечь внимание других водителей на дороге
Где находится кнопка сигнала на Volkswagen Passat B6
Кнопка сигнала на Volkswagen Passat B6 находится на рулевом колесе автомобиля. Обычно она расположена на «5 часов» или «7 часов» от рулевого колеса
Как пользоваться сигналом на Volkswagen Passat B6
Чтобы включить сигнал на Volkswagen Passat B6, нужно нажать кнопку на рулевом колесе. Обычно сигнал включается коротким нажатием кнопки. Для продолжительного звучания сигнала нужно удерживать кнопку нажатой
Важно помнить, что использование сигнала на Volkswagen Passat B6 должно быть обоснованным и необходимым
Например, при опасной ситуации на дороге или при необходимости привлечь внимание других водителей к выполняемому маневру
Где находятся предохранители
Блоки предохранителей Passat B6 условно разделены на 4 группы по месту установки. Буквенная маркировка передается и на предохранители, которые для простоты подбора маркируются по месту установки.
- Блоки A (SA), В (SB) ― в районе АКБ, моторный отсек.
- Блок С (SC) ― со стороны водителя.
- Блок D (SD) ― со стороны пассажира.
Кроме блоков защитных деталей, на Passat присутствуют модули реле и прерывателей, которые обеспечивают надежную работу бортовой электросети. Места установки:
- моторный отсек;
- блок управления напряжения;
- в салоне слева под торпедо.
Чтобы открыть блок предохранителей со стороны водителя на модели «Фольксваген CC» необходимо на боковой панели торпедо найти заглушку в нижней части облицовки. Поддеть ее пластиковым наконечником, можно использовать пластиковый резервный ключ (находится в брелоке ключа зажигания). На пластмассовой облицовке крышки указана маркировка слотов и цифровое обозначение.
Функции блока комфорта в Volkswagen Passat B6
Блок комфорта в Volkswagen Passat B6 выполняет целый ряд функций, которые делают езду более удобной и безопасной для водителя и пассажиров:
- Управление электростеклоподъёмниками — блок комфорта отвечает за управление электростеклоподъёмниками всех дверей автомобиля, позволяя с комфортом открывать и закрывать окна.
- Регулировка зеркал заднего вида — благодаря блоку комфорта можно регулировать зеркала заднего вида, обеспечивая наилучший обзор дороги.
- Управление центральным замком — блок комфорта отвечает за управление центральным замком автомобиля, позволяя одним нажатием кнопки на пульте закрыть или открыть все двери сразу.
- Автоматическое включение света — блок комфорта обеспечивает автоматическое включение света передних фар при затемнении окружающей среды, что повышает видимость на дороге и обеспечивает безопасность.
- Регулировка сидений и руля — блок комфорта отвечает за регулировку положения сидений и руля водителя, позволяя настроить их в соответствии с индивидуальными потребностями каждого водителя.
Помимо вышеперечисленных функций, блок комфорта Volkswagen Passat B6 также отвечает за регулировку скорости дворников и оповещение о неисправностях в системах автомобиля.
Схемы
Схема реле в моторном отсеке под монтажным блоком:
| Маркировка реле | Назначение |
| С2 | Свечи накаливания |
| С1, С3-С6 | ― |
Блок элементов безопасности под капотом находится под защитной крышкой. Чтобы провести диагностику и замену деталей, крышку поддевают отверткой.
Схема прерывателей и реле под приборной панелью со стороны водителя. Для дизельных двигателей реле топливного насоса находится в ячейке 5.
Реле и прерыватели слева под панелью приборов. Источник фото: https://carpod.ru/predohraniteli-i-rele-vw-passat-b6-2005-2010-gv_1372.htm
| Маркировка реле | Применение |
| 1 | Печка |
| 2, 4 | ― |
| 3 | Вентилятор |
| 5 | ТНВД |
| 6 | Омыватель фар |
| 7 | Напряжение на клемму 50 |
| Маркировка прерывателя | Назначение |
| А, В | ― |
| С, D | Термопредохранитель, кресло водителя. |
