Значение предохранителя alt 100а в автомобилях toyota

Блоки под капотом

Общее расположение

Расшифровка

p, blockquote 22,0,0,0,0 —>

1. блок реле и предохранителей №5-1 (Европа)
2. блок реле и предохранителей №2
3. блок реле и предохранителей №5-1, блок реле и предохранителей №5-2 (Европа)

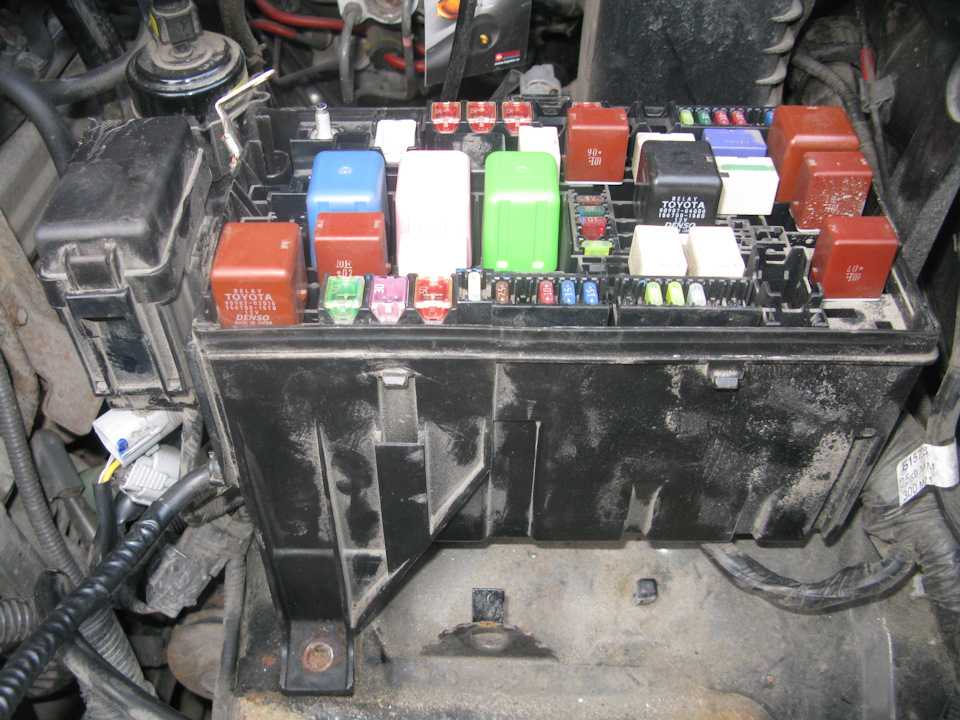

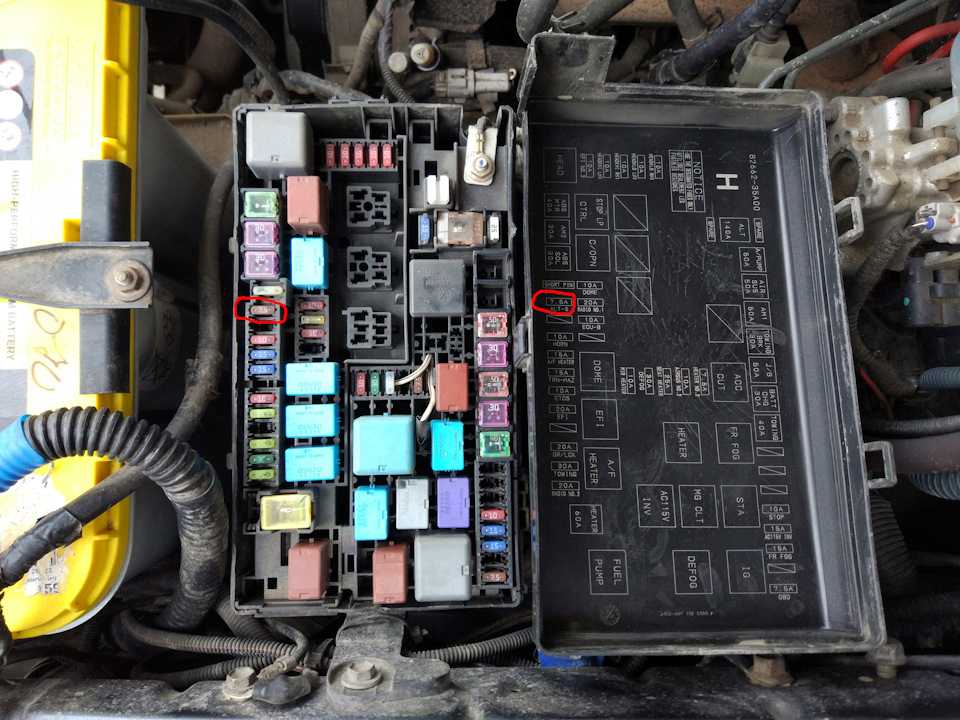

Блок реле и предохранителей №2

Находится с левой стороны рядом с аккумулятором.

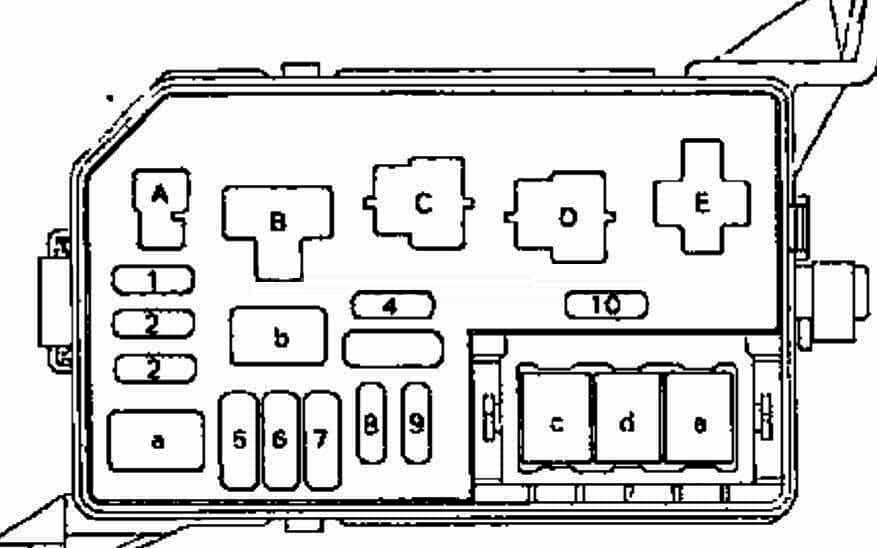

Обозначение

p, blockquote 30,0,0,1,0 —>

а	30А АМ2 — цепь АМ2 замка зажигания (выводы IG2, ST2)
b	30А FAN — вентилятор радиатора
с	40А АМ1 — цепь вывода АМ1 замка зажигания (выводы ACC, IG1, ST1),80А GLOW (дизельные) — свечи

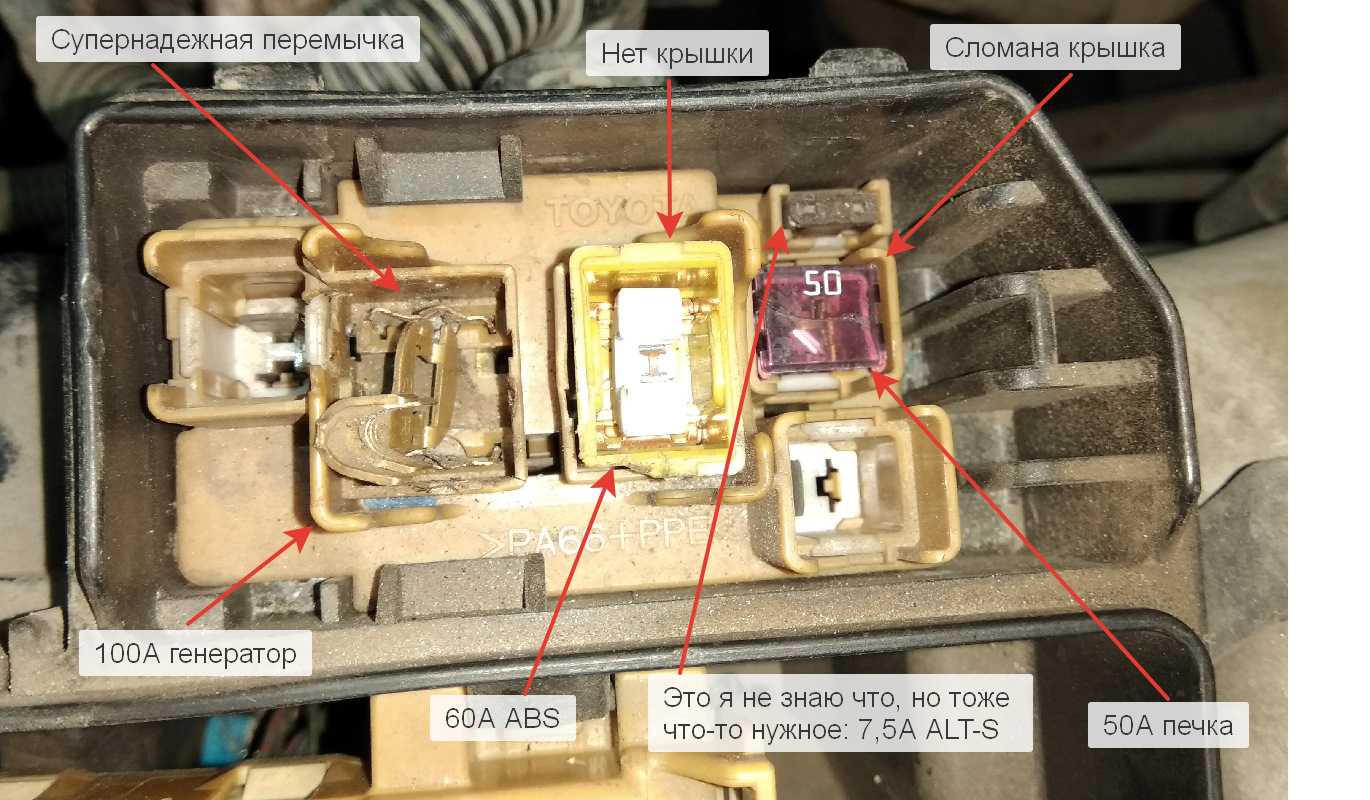

d	80/100А ALT (бензин) — зарядка АКБ, АМ1 (дизельные), АМ1 (2Е)
е	50А ABS — АБС
1	20А DOME — электропривод и освещение в салоне
2	20А HA7-HORN — аварийная сигнализация, звуковой сигнал
3	7,5А FAN-I/UP — повышение холостого хода
4	7,5А ALT-S — зарядка
5	7,5A Spare — запасной
6	15А Spare — запасной
7	20А Spare — запасной
8	15А HEAD (RH) — правые фары
9	15А HEAD (LH) — левые фары
10	15А EFI F-HTR — подача топлива
A	HORN — Реле сигнала
B	FAN — Реле вентилятора охлаждения
С	E/G-MAIN — Главное реле
D	HEAD — Реле фар
E	EFI — Реле двигателя

Блок реле и предохранителей №5

Правый руль

Схема с крышки блока

p, blockquote 33,0,0,0,0 —>

• 30A CDS — Вентилятор конденсатора
• AC MG — Реле муфты кондиционера
• AC FUN №3 — Реле вентилятора охлаждения 3
• AC FUN №2 — Реле вентилятора охлаждения 2

Левый руль

p, blockquote 36,0,0,0,0 —>

23	10A HEAD (LH-UPR) — Левая фара (дальний свет)
24	10A HEAD (LH-LWR) — Левая фара (ближний свет)
25	10A HEAD (RH-UPR) — Правая фара (дальний свет)
26	10A HEAD (RH-LWR) — Правая фара (ближний свет)
А	DIMMER — Реле переключателя света

У нас на канале мы так же подготовили видео материал по данной статье. Смотрите и подписывайтесь.

На этом всё. Если есть что добавить — пишите в комментарии.

Комментарии 6

Доброго времени суток. Помогите советом. При одновременном включении максимального количества электро приборов в автомобиле (обогрев заднего стекла, дворников передних и заднего, фар ближнего света, вентилятора печки, поворотников) отрубает питание с раззу на группу приборов (поворотники, подогрев стекла заднего, приборную панель, дворники, стеклоподемники, гидроусилитель руля). Самое поразительное что через несколько дней все начинает работать в один момент само по себе, как будто срабатывает какоето реле на отключение этих всех приборов при перегрузке. Куда копать ,что может отвечать за питание такого большого количества приборов, что их отрубает а потом через несколько дней опять возвращяет питание на все приборы. Проблема повторяется при задействовании максимального количества приборов. Помогите советом.

Автомобиль Toyota sprinter Marino 1992 года, двигатель 4afe (1.6литра) коробка автомат 4 ступка. Автомобиль на базе 100й короллы.

Добрый день, перестали работать поворотники, проблема думаю с предохранителей или реле, помогите разобраться

Искал почему не горят штатные Туманки и где реле туманок пол дня как на картинках, а оно на отдельной части которая крепится над блоком.

Здравствуйте, у меня Тойота Спринтер ае100 92 год, не работает дальний свет фар на обоих фарах, при включении происходит щелчок но результата нет, подскажите что делать. Заранее спасибо.

На холодную горят лампочки акаммулятор и температура масла АКПП,после прогрева и проезда 3-5км лампочки гаснут.в чем может быть проблема подскажите.

Добрый день. Не включаются все кроме сигнала и дальнего света. Где причина. Помогите определить.

Возможность замены без специалиста

Для замены предохранителя необходимо выполнить следующие шаги:

1. Убедитесь, что автомобиль выключен и ключ находится в положении «Выключено».
2. Откройте крышку блока предохранителей, которая находится на панели приборов или в моторном отсеке автомобиля.
3. Найдите предохранитель Alt 100a — обычно он имеет выделенный цвет или отметку, которая поможет вам идентифицировать его среди других предохранителей.
4. С помощью плоскогубцев или специального инструмента для замены предохранителей аккуратно выдерните старый предохранитель из его гнезда.
5. Вставьте новый предохранитель Alt 100a в гнездо с тем же направлением, в котором был установлен старый предохранитель.
6. Закройте крышку блока предохранителей.

После выполнения этих шагов предохранитель будет успешно заменен, и вы сможете продолжить безопасное использование вашего автомобиля Toyota.

Важно помнить:

• Перед заменой предохранителя рекомендуется изучить соответствующую информацию в руководстве по эксплуатации вашего автомобиля Toyota.
• Убедитесь в том, что вы используете предохранитель аналогичного номинала (100 ампер) для замены старого предохранителя.
• Если вы не уверены в своих навыках замены предохранителя или сомневаетесь в его исправности, рекомендуется обратиться к специалисту.

Использование предохранителя Alt 100a в автомобиле Toyota с возможностью замены без специалиста позволяет владельцу автомобиля быть гибким и самостоятельно обеспечивать надежность и безопасность своего транспортного средства.

Блок в салоне

Вариант 1

Данная схема подойдёт для моделей в 90, 91 – 95 кузове. Блок расположен под панелью на стойке за защитной крышкой.

Схема с крышки блока. Вариант 1.

Схема с крышки блока. Вариант 2.

Общее описание

• ECU-IG – электронная система впрыска топлива, система охлаждения воздуха в салоне
• STOP – световой стоп сигнал
• RADIO – радиоприемник,электрическое зеркало заднего вида
• ECU-B – задняя противотуманная фара
• ENGINE – система зарядки аккумулятора,система разогрева двигателя
• WIPER – очистители и омыватели стекол и фар
• CIG – прикуриватель, индикаторное табло цифровых часов
• IGN – система зарядки аккумулятора, контрольная лампочка зарядки, устройство рециркуляции отработанных газов, электро вентилятор в отсеке двигателя, предпусковой разогрев двигателя
• TAIL – габариты, лампочка освещения номерного знака, освещение щитка с приборами
• GAUGE – индикаторные приборы, контрольные ,сигнальные лампочки, прибор контроля экономичности движения, фара заднего хода, система регулировки кондиционирования воздуха, обогрев заднего стекла, электро стеклоподъемник, центральный замок
• TURN – мигающие световые указатели поворотов, аварийная сигнализиция
• SUNROOF – сдвигающаяся крыша с электроприводом.

Вариант 2

Данная схема подойдёт для моделей в 100, 101 кузове. Как и в предыдущем вариант, блок установлен под панелью на стойке, около ноги водителя.

Пример блока

Схема

Назначение предохранителей

Правый руль

1	15А FOG – противотуманные фары
2	10А IGN – зажигание
3	15А STOP – стоп-сигналы
4	30А DEFOG – обогреватель стекла
5	20А CIG & RADIO  – прикуриватель, магнитола, зеркала
6	10А ECU-В – АБС, электро пита­ние центрального замка
7	10А TURN – указатели поворота
8	10А GAUGE  – приборы
9	15А TAIL – габариты
10	7,5А DEF-I/UP  – повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG – электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER – стеклоочистители

Левый руль

1	15А FOG – противотуманные фары
2	10А IGN – зажигание
3	15А STOP – стоп-сигналы
4	20А SEAT HTR – обогреватель сидений
5	20А CIG & RADIO  – прикуриватель, магнитола, зеркала
6	10А ECU-В – АБС, электро пита­ние центрального замка
7	10А TURN – указатели поворота
8	10А GAUGE  – приборы
9	10/15А TAIL – габариты
10	7,5А DEF-I/UP  – повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG – электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER – стеклоочистители

Обозначение реле

• a – POWER – стекло подъемники, люк и центральный замок
• b – FOG – противотуманные фары
• с – FLASHER – реле – прерыватель
• A – DEFOG – обогреватель стекла
• B – TAIL – габариты

Вариант 3

Данная схема подойдёт для моделей в 110, 111 кузове. В этом исполнении блок предохранителе находится в нижней части панели приборов.

Фото – пример

Схема

Описание

1	15А FOG – Противотуманные фары
2	15А STOP – Стоп-сигналы, система впрыска топлива, анти- блокировочная система тормозов, система бло­кировки переключения
3	10А ECU -IG – Антиблокировочная система тормозов
4	5А STARTER – Стартер
5	15А LIGHTER – Прикуриватель, часы, электропривод зеркал, магнитола
6	5А ECU -B – Электронная система управления дизельным двигателем
7	10А METER – Комбинация приборов
8	7,5А TURN – Указатели поворотов, аварийная сигнализация
9	7,5А IGNITION – Система зарядки аккумуляторной батареи, сис­тема впрыска топлива
10	15А TAIL – Задние фонари, задние габариты, подсветка номерного знака, комбинации приборов и ау­диосистемы
11	20А WIPER – Стеклоочистители и омыватель
12	30А DEFOG – Обогреватель заднего стекла
13	10А IDLE-UP – Система повышения частоты вращения холосто­го хода
14	30А DOOR – Центральный замок

Долговечность и стойкость

Предохранитель Alt 100A, установленный в автомобиле Toyota, предназначен для обеспечения безопасности электрических цепей автомобиля. Он защищает различные компоненты от короткого замыкания и перегрузки, предотвращая возможное повреждение оборудования и возгорание.

Одним из важных качеств предохранителя является его долговечность и стойкость. Он изготовлен из специальных материалов, которые обладают высокой теплоотводящей способностью, что позволяет предохранителю долго работать при высоких нагрузках и не перегреваться.

Предохранитель Alt 100A также имеет высокую стойкость к вибрациям и ударным нагрузкам

Это особенно важно для автомобилей, которые могут сталкиваться с неровностями на дороге, ямами и другими условиями, создающими вибрации и удары

Благодаря высокой долговечности и стойкости предохранителя Alt 100A, автомобили Toyota могут быть уверены в безопасной работе своих электрических систем на протяжении длительного времени. Это позволяет водителям спокойно эксплуатировать свои автомобили и не беспокоиться о возможных проблемах с электрическим оборудованием.

Дополнительные электронные блоки, реле и датчики в салоне Toyota Land Cruiser 100

Расположение блоков в пяти-дверной версии автомобиля VX100

Расположение блоков в пяти-дверной версии автомобиля VX105

1. Блок управления люком
2. RHD: Блок управления зеркалами с электроприводом
3. Усилитель аудиосистемы
4. Усилитель кондиционера
5. Реле заднего вентилятора
6. Вариант 1: Реле заднего стеклоочистителя
7. Реле сцепного устройства
8. Реле прицепа
9. Блок управления топливным насосом
10. Реле выбора топливного насоса
11. Реле принудительного включения дополнительного топливного насоса
12. ’02-’07: Блок управления монитором заднего вида
13. ’02-’07: Блок управления навигацией
14. Реле заднего отопителя
15. Управляющий клапан
16. LHD: Блок управления зеркалами с электроприводом
17. Вариант 2: Реле заднего правого стеклоочистителя
18. Вариант 2: Реле заднего левого стеклоочистителя

Кузов E100. Описание назначений предохранителей

Королловод

Вот бывает так, что какая-то часть электрики перестает работать и начинаешь всю толпу предохранителей перебирать. Чтоб облегчить поиск неисправности я постараюсь описать их назначение доступным языком и с картинками. Описывать буду свой кузов 101, трехдверку с двигателем 4E-FE поколения 95-97. Поехали.

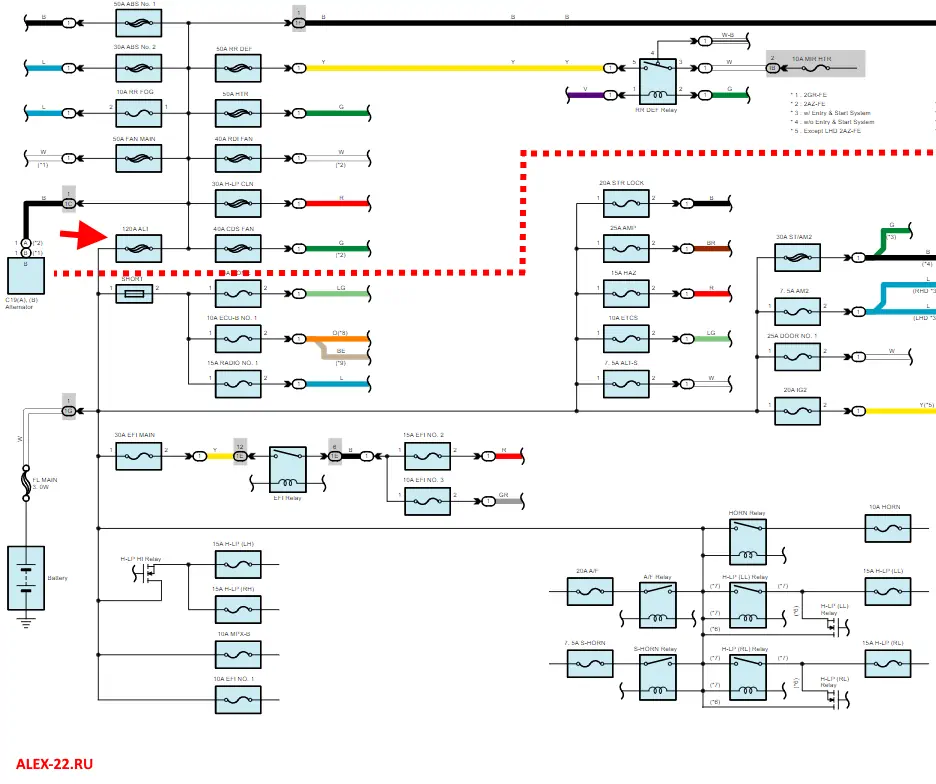

Всё электричество добывается в машине из аккумулятора и подзаряжающего его генератора. Это добытое электричество питает все цепи потребителей через предохранители. Предохранители в своей основной массе сгруппированы в машине в двух местах, в подкапотном пространстве рядом с воздушным фильтром и в блоке предохранителей в салоне автомобиля внизу у основания водительской двери.

DOME — предохранитель постоянного плюса питания мафона и часов. Служит для подпитки штатных часов и работы дежурного режима мафона. Если он сгорит, то мафон и часы не будутработать.

HAZ-HORN — предохранитель клаксона.

FAN 30A — предохранитель вентилятора обдува радиатора. Если поползла стрелка температуры, первым делом смотрят на уровень антифриза, затем на этот предохранитель а потом уж грешат на термостат.

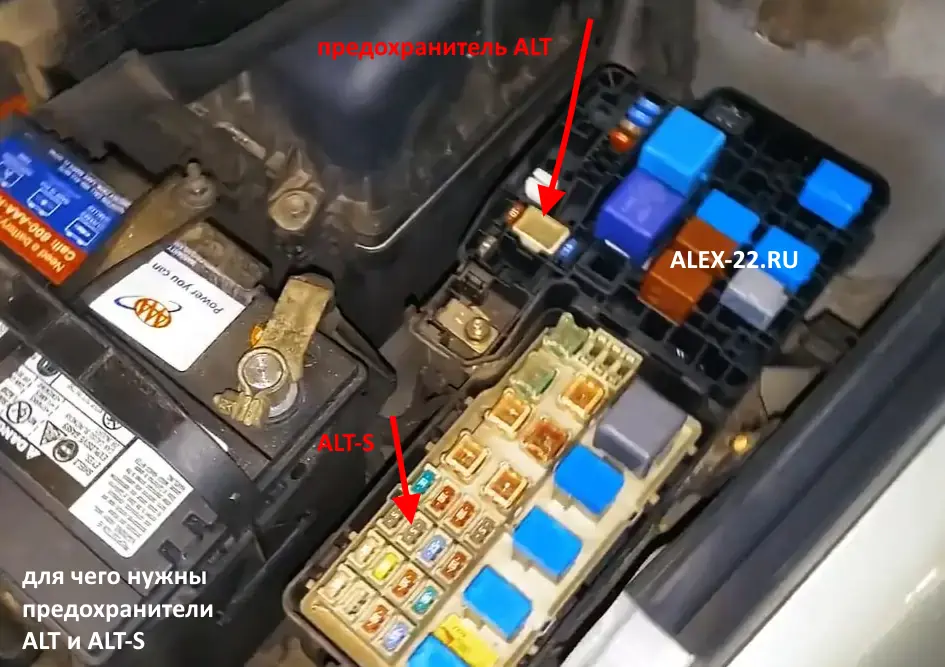

ALT-S — предохранитель регулятора напряжения генератора. Если предохранитель сгорает, то генератор не работает и светится значек батареи на панели приборов.

EFI. F-HTR — предохранитель питания компьютера двигателя. При его неисправности стартер крутит, но двигатель не заводится. Этим предохранителем сбрасывают показания лампочки диагностики CHECK.

AM1 40А — питание цепей замка зажигания. Пусковое реле стартера тоже запитано через этот предохранитель, то есть, если этот предохранитель сгорит, то стартер работать не будет.

AM2 30А — питание цепей замка зажигания. Питает форсунки, главное реле системы впрыска топлива и узел зажигания. При его неисправности стартер крутит, но двигатель не заводится.

Теперь про панель предохранителей в салоне.

Предохранители спрятаны под крышкой, на крышке есть краткое описание. Все предохранители здесь слаботочные и одного типа корпуса номиналом от 7,5 до 20 Ампер.

Предохранители и реле Toyota Tercel (L50; 1994-1999)

Автор redactor3 На чтение 4 мин. Просмотров 243 Опубликовано 15.08.2020

В данной статье мы рассматриваем Toyota Tercel (L50) пятого поколения, выпускавшуюся с 1994 по 1999 год. Здесь вы найдете схемы предохранителей Toyota Tercel 1994, 1995, 1996, 1997, 1998 и 1999 годов , получите информацию о местонахождении панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей).

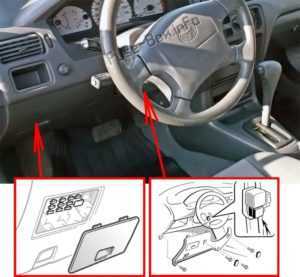

Блок предохранителей в салоне

Он расположен за крышкой слева и под рулевым колесом. Также есть один предохранитель в правом боковом креплении, и для доступа к нему необходимо снять панель под рулевым колесом.

Схема блока предохранителей

Назначение предохранителей в панели приборов

№	название	ампер	Описание
14	СТОП	10А	Стоп-сигналы, верхний стоп-сигнал, антиблокировочная тормозная система, система управления блокировкой переключения передач
15	A / C	10А	Кондиционер
16	ХВОСТИК	15А	Задние фонари, габаритные огни, подсветка номерного знака, подсветка приборной панели, система кондиционирования воздуха, аварийные мигалки, система кондиционирования воздуха, обогрев заднего стекла, автомобильная аудиосистема, прикуриватель, часы
17	ДАТЧИК	10А	Манометр и измерители, индикатор напоминания об обслуживании (кроме индикатора дальнего света фар) и предупреждающие зуммеры (кроме сигнальных ламп выпуска, открытой двери и системы SRS), фонари заднего хода, обогреватель заднего стекла, электрические стеклоподъемники
18	ПЕРЕМЕНА	7.5A	1995-1997: Указатели поворота, аварийные мигалки;1998-1999: Указатели поворота.
19	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	20А	Дворники и омыватель лобового стекла
20	ECU-IG	5A	1995-1997: Антиблокировочная тормозная система, кондиционер;1998-1999: Антиблокировочная тормозная система, система кондиционирования воздуха, система управления блокировкой переключения передач, система дневных ходовых огней.
21	CIG & RADIO	15А	Прикуриватель, автомобильная аудиосистема, часы, система защиты от кражи, система управления блокировкой переключения передач, система подушек безопасности SRS, преднатяжители ремней безопасности
22	IGN	5A	Система зарядки, сигнальная лампа разряда, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности
23	SRS или ECU-B	5A	Сигнальная лампа подушки безопасности SRS
29	DEF	30А	Обогрев заднего стекла
30	PWR	30А	Электрические стеклоподъемники, система блокировки дверей с электроприводом

Рядом с аккумулятором есть два-три блока предохранителей.

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

№	название	ампер	Описание
1	ГОЛОВКА (ЛЕВАЯ)	10А	Без ДХО: Левая фара
1	DRL	5A	С ДХО: система дневных ходовых огней
2	ГОЛОВКА (ПРАВ.)	10А	С ДХО: не используется;Без ДХО: Правая фара
3	AM2	15А	Система зажигания, система зарядки, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности, система стартера
4	ХАЗ-HORN	15А	1995-1997: Звуковые сигналы, указатели поворота, аварийные сигналы, противоугонная система;1998-1999: Звуковые сигналы, аварийная сигнализация, система защиты от кражи.
5	EFI	15А	1995-1997: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система кондиционирования воздуха;1998–1999: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива.
6	DOME	10А	Внутреннее освещение, сигнальная лампа открытой двери, часы, автомобильная аудиосистема, система защиты от кражи, система дневных ходовых огней
7	OBD-II	7.5A	Бортовая система диагностики
8	ALT-S	5A	Система зарядки
10	HEAD_ (RH-LWR)	10А	С ДХО: Правая фара (ближний свет)
11	HEAD_ (ЛГ-LWR)	10А	С ДХО: Левая фара (ближний свет)
12	HEAD_ (RH-УПР)	10А	С ДХО: Правая фара (дальний свет)
13	HEAD_ (ЛГ-УПР)	10А	С ДХО: Левая фара (дальний свет)
24	CDS FAN	30А	Электрические вентиляторы охлаждения
25	РАД ВЕНТИЛЯТОР	30А	Электрические вентиляторы охлаждения
26	ОБОГРЕВАТЕЛЬ	40А	Система кондиционирования, предохранители «A / C»
27	ЗАТЕМНИТЕЛЬ	30А	С ДХО: предохранители «ГОЛОВКА (RH-LWR)», «ГОЛОВКА (LH-LWR)», «ГОЛОВКА (ПРАВ.
28	ОСНОВНОЙ	30А	Стартерная система
31	ABS	60А	Антиблокировочная тормозная система
32	AM1	50А	Предохранители «DEF», «WIPER», «GAUGE», «ECU-IG», «TURN», «IGN», «PWR» и «CIG & RADIO»
33	ALT	100A	«ABS», «STOP», «TAIL», «ECU-B» или «SRS», «DEF», «AM1», «WIPER», «GAUGE», «ECU-IG», «TURN», «PWR» «и» CIG & RADIO «предохранители

Блоки в салоне

Общее расположение

p, blockquote 6,0,0,0,0 —>

• 4 — реле управления замками дверей
• 5 — блок реле и предохранителей №4
• 6 — блок предохранителей №1
• 7 — блок реле

Блок предохранителей и реле №1

На схеме обозначен как 6 и 7 и находится под панелью приборов на левой стойке в её нижней дальней части.

Закрыт защитной крышкой, с обратной стороны которой будет Ваша актуальная схема.

Схема

Назначение предохранителей

Правый руль

1	15А FOG — противотуманные фары
2	10А IGN — зажигание
3	15А STOP — стоп-сигналы
4	30А DEFOG — обогреватель стекла
5	20А CIG & RADIO — прикуриватель, магнитола, зеркала
6	10А ECU-В — АБС, электро пита­ние центрального замка
7	10А TURN — указатели поворота
8	10А GAUGE — приборы
9	15А TAIL — габариты
10	7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER — стеклоочистители

Левый руль

1	15А FOG — противотуманные фары
2	10А IGN — зажигание
3	15А STOP — стоп-сигналы
4	20А SEAT HTR — обогреватель сидений
5	20А CIG & RADIO — прикуриватель, магнитола, зеркала
6	10А ECU-В — АБС, электро пита­ние центрального замка
7	10А TURN — указатели поворота
8	10А GAUGE — приборы
9	10/15А TAIL — габариты
10	7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER — стеклоочистители

Обозначение реле

p, blockquote 16,0,0,0,0 —>

• a — POWER — стекло подъемники, люк и центральный замок
• b — FOG — противотуманные фары
• с — FLASHER — реле — прерыватель
• A — DEFOG — обогреватель стекла
• B — TAIL — габариты

p, blockquote 19,0,0,0,0 —>

1. 40А HEATER — Отопитель
2. 15А А/С — Кондиционер
3. А — Реле отопителя

Простые шаги для поддержания безопасности

• Регулярная проверка работы всех предохранителей в автомобиле. Проверьте каждый предохранитель, включая предохранитель Alt 100a, чтобы убедиться в их исправности. Если вы заметите, что предохранитель сгорел или поврежден, замените его немедленно.
• Задумайтесь о проведении ежегодного технического осмотра вашего автомобиля. Это позволит обнаружить любые потенциальные проблемы, включая проблемы с предохранителем.
• Не игнорируйте неполадки в электрической системе. Если вы заметили необычные звуки или запахи, связанные с электрической системой автомобиля, обратитесь к специалисту для диагностики и ремонта.
• Пользуйтесь безопасными и качественными запчастями для автомобиля. Оригинальные запчасти, включая предохранитель Alt 100a, обеспечат более надежную работу автомобиля и безопасность для вас и ваших пассажиров.
• Правильное использование автомобильной электрики. Предохранитель Alt 100a предназначен для защиты электроинсталляции автомобиля от перегрузок. Не пытайтесь подключать к электрической системе автомобиля устройства, которые потребляют больше энергии, чем это предусматривается.

Все эти шаги помогут вам поддерживать безопасность в автомобиле. Не забывайте, что вопрос безопасности всегда должен быть в приоритете, и малейшие проблемы с предохранителем или электрической системой автомобиля следует немедленно устранять.
