Что делать, если стартер крутит вхолостую и не цепляет маховик

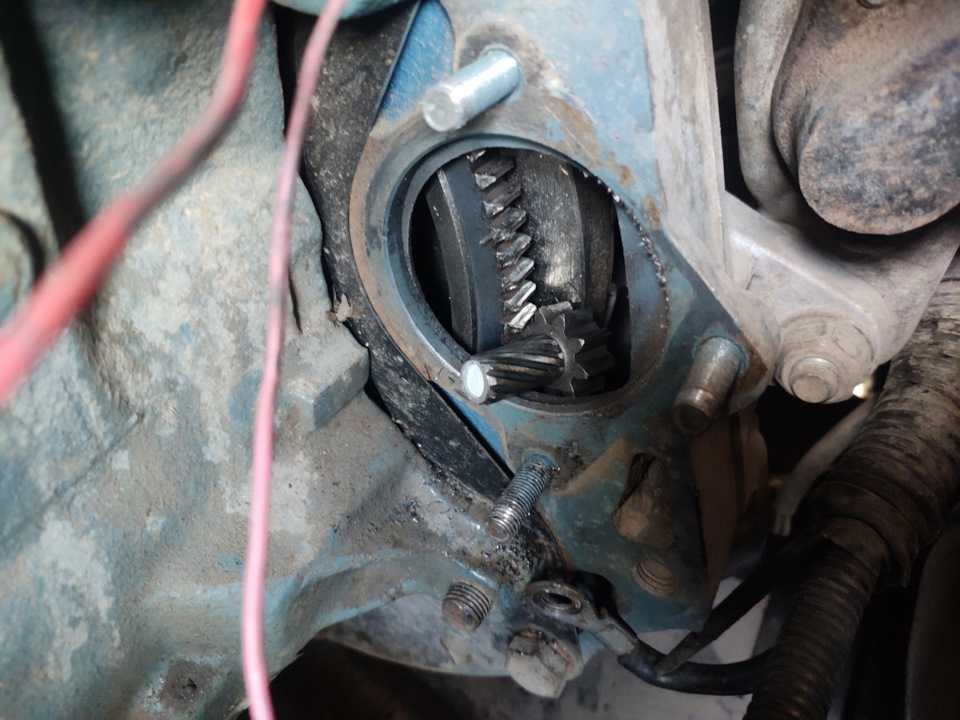

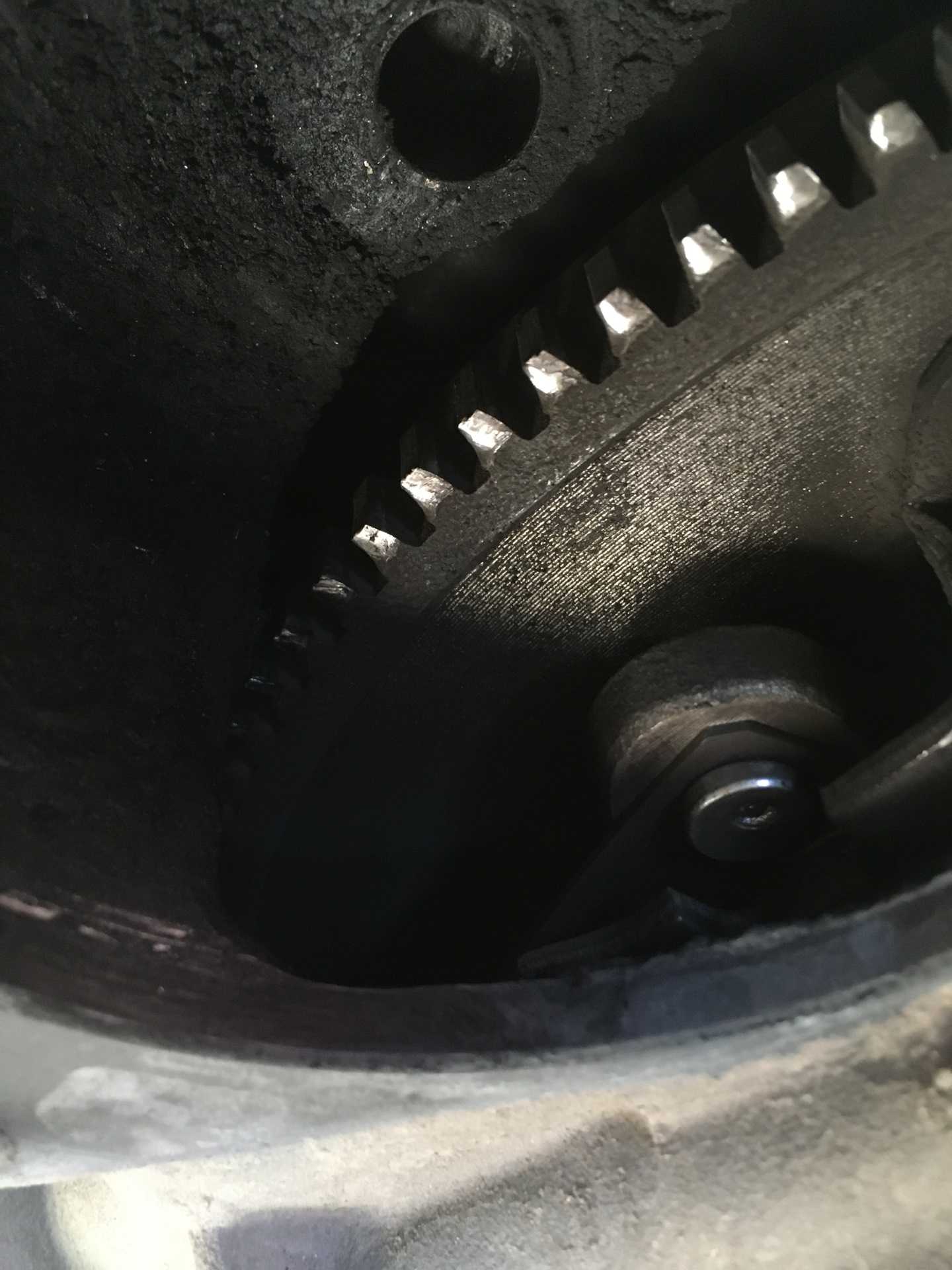

Зубья маховика

Маховик со временем изнашивается. Быстрее всего портится венец, который цепляется со стартером. От неправильного обращения с ключом зажигания его зубья стачиваются. Также это происходит по причине постоянных нагрузок.

В таком состоянии шестерня или обгонная муфта стартера вращается вхолостую, не цепляя за маховик.

Зубья маховика можно протестировать и без демонтажа стартера. Вот что надо сделать:

• поставить третью или четвёртую скорость;
• толкнуть автомобиль на полметра вперёд — усилиями нескольких человек;
• попытаться повторно завести мотор.

Если машина заведётся, венец придётся менять. Таким образом, подтверждается износ какого‐либо зуба. Возможно и такое, что зубчатка сточилась по всему кругу, но это случается редко.

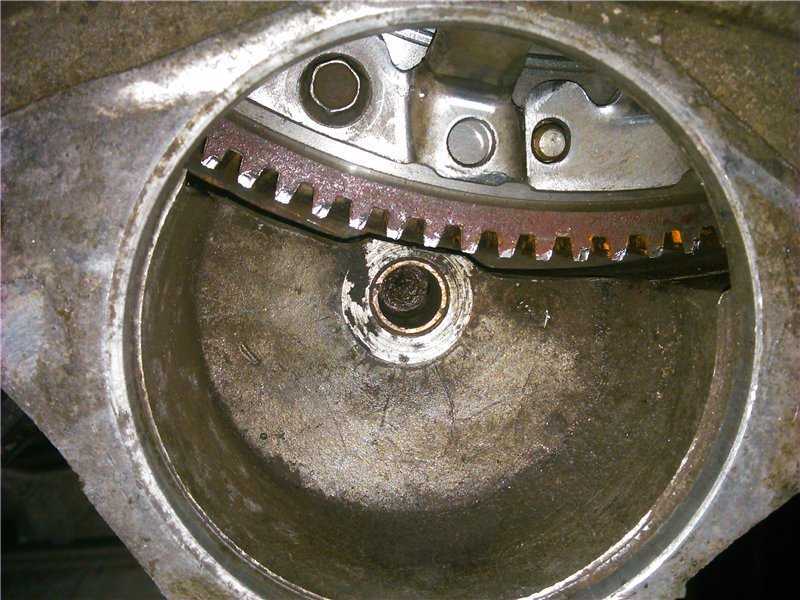

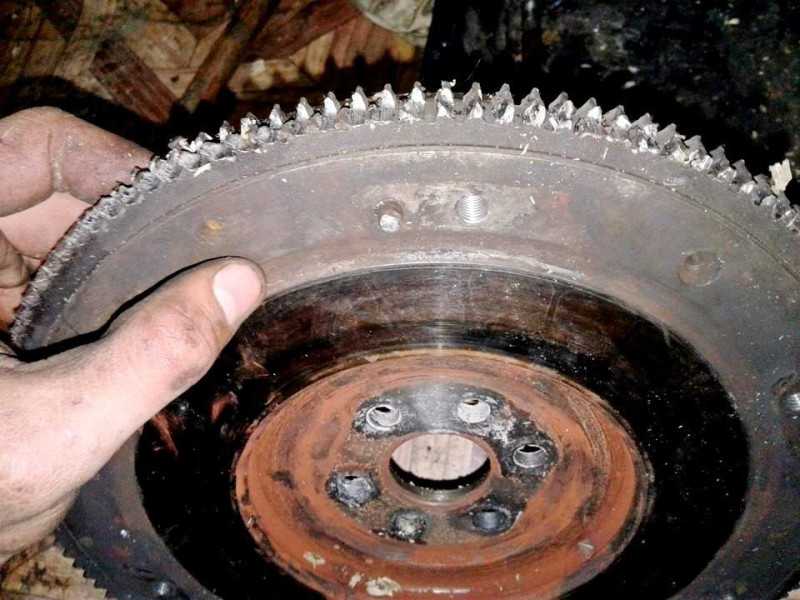

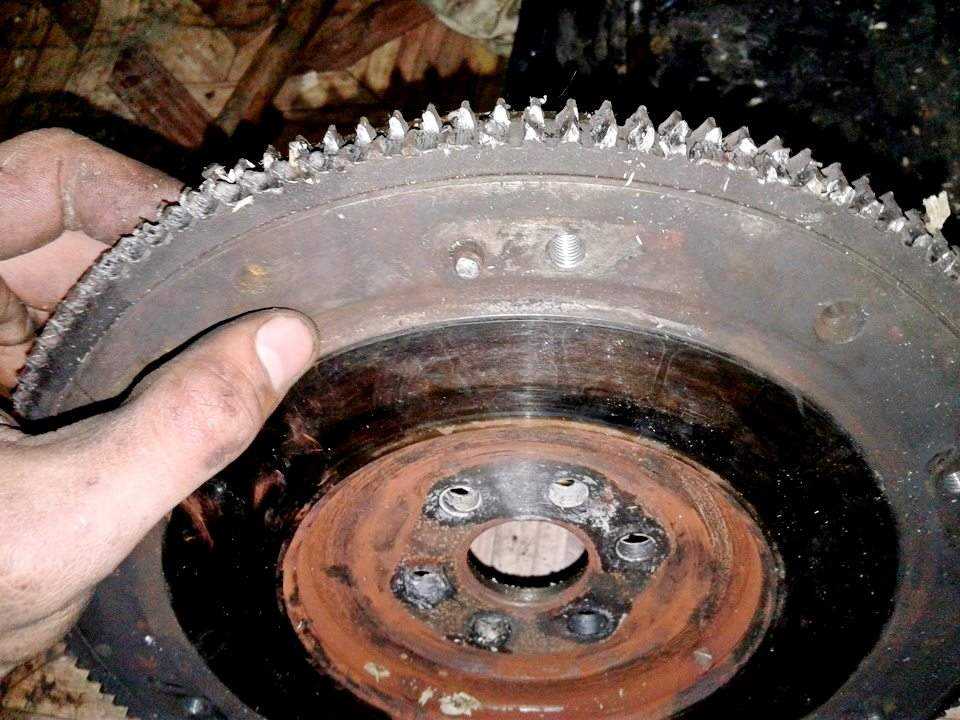

Износ зубьев венца маховика

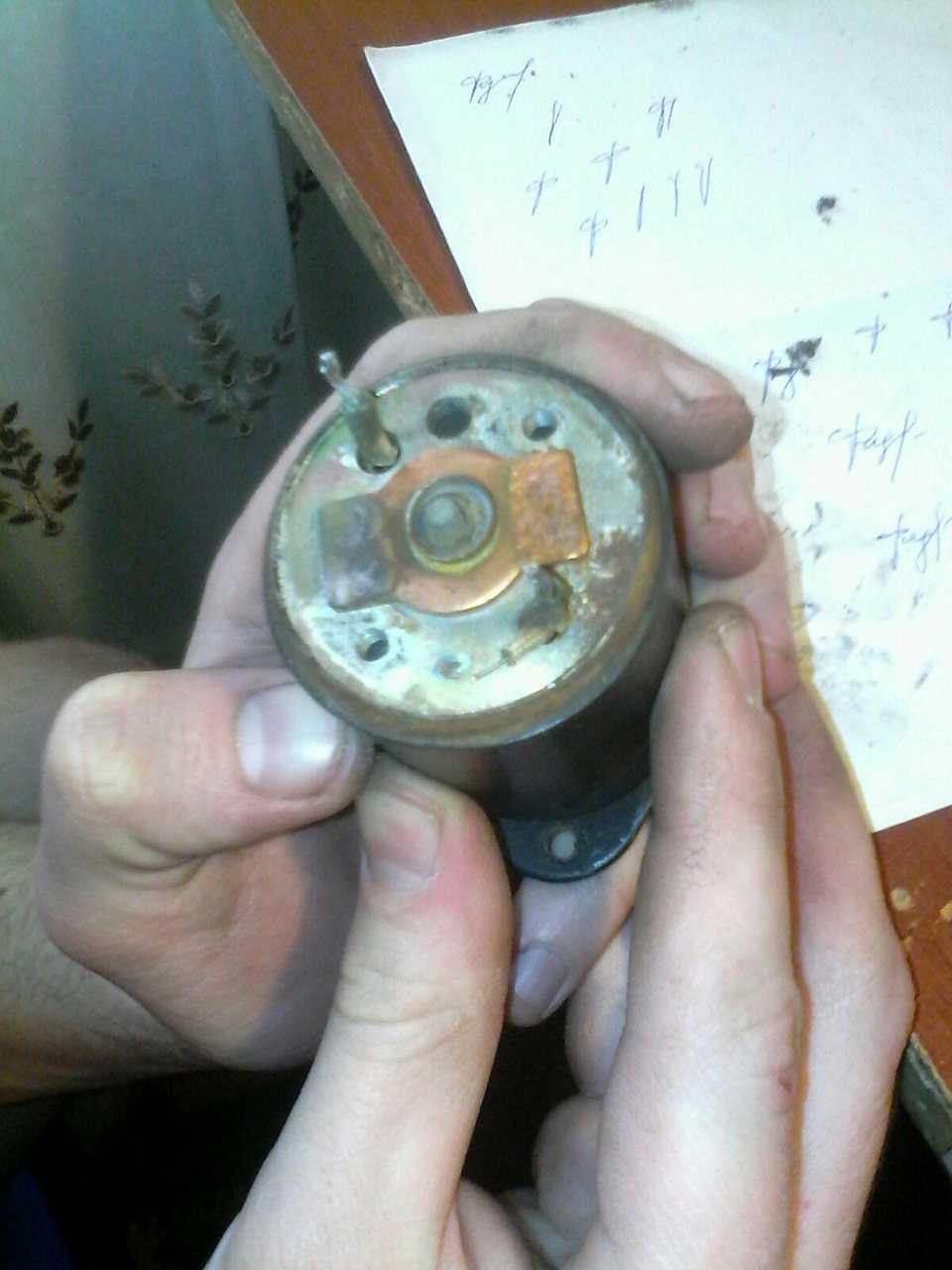

Как проверять втягивающее аккумулятором

Для этого демонтируем стартер из автомобиля. Втягивающее реле снимать с него не нужно, проверить аккумулятором можно и так. Для этого понадобится несколько проводов, желательно к «крокодилами». Если таковых нет, можно зачистить концы провода, и сделать кольцо по размерам клемм аккумулятора и силовых болтов.

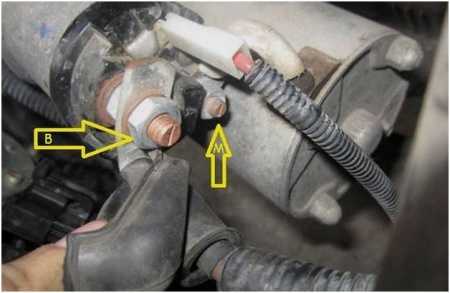

Втягивающее реле со стороны подключения автомобильной проводки имеет две шпильки с гайками, на одной из них установлена гибкая «коса», которая соединяет его и электродвигатель стартера. Третий контакт, он выглядит в виде штекера типа «папа» – подключение управляющего провода от замка зажигания.

Комплексная проверка втягивающего реле и электродвигателя стартера

На клеммы аккумулятора надеваем три провода – один на «минус», два на «плюс». Один из плюсовых проводов накручиваем на свободный силовой болт, минусовой наматываем на «ухо» крепления стартера к автомобилю – это будет «земля».

Вторым плюсовым проводом касаемся штекера. Можно вместо провода использовать отвертку. Ей замыкаем силовой болт и штекер. В этот момент должно сработать втягивающее, вы услышите характерный щелчок, выскочить бендикс и включиться электродвигатель стартера. Если слышны щелчки и выскакиваем бендикс, а двигатель не крутиться, проверяем его.

Этим же проводом касаемся шпильки, где присоединена «коса». Должен включиться электродвигатель. Если нет, проблемы в двигателе, если включился, неисправен подвижный контакт.

Он должен замыкать два силовых болта, шляпки которого находятся внутри втягивающего реле. Через него протекает большой ток от аккумулятора к электродвигателю стартера. По этой причине на месте контакта болтов и площадки образуются нагар, из-за чего нет надежного соединения, и ток не течет.

Проверка втягивающей обмотки

Если при комплексной проверке втягивающего реле и стартера не было слышно даже щелчков, нужно проверить втягивающую обмотку. Вторым плюсовым проводом касаемся свободного штекера. Должны услышать щелчок и выброс бендикса. Значит втягивающая обмотка в порядке.

Если нет – обрыв внутри обмотки или плохой контакт между болтом и «косой» или нет контакта между щеточным аппаратом и якорем электродвигателя стартера. Ток должен протекать от штекера через обмотку, болт, «косу», щётки и корпус стартера, к которому прикручен минусовой провод. Где-то в этой цепи есть обрыв.

Первый этап

Повторяем предыдущую операцию. Если бендикс выскочил, но не остался на одном места, а сразу вернулся в исходное положение, и постоянно, пока держите плюсовой провод прижатым к штекеру, он выскакивает, и возвращается назад. Тогда неисправна удерживающая обмотка.

Конструкция втягивающего реле такова, что при замыкании подвижной пластины, на выводе втягивающей обмотки появляется «плюс», она обесточивается. В этот момент ток должен протекать через удерживающую обмотку.

Если в ней есть обрыв, то якорь втягивающего реле, под действием возвратной пружины, возвращается в исходное положение, отодвигая подвижную пластину, размыкая контакты силовых болтов. На выводе втягивающей обмотки появляется «минус» и она начинает работать, втягивая якорь внутрь. Процесс повторяется вновь, замыкаются силовые болты за счет подвижной пластины, обесточивается втягивающая обмотка, и якорь вновь возвращается в исходное положение.

Так будет повторяться до тех пор, пока вы удерживаете плюсовой провод прижатым к штекеру. Бендикс будет постоянно «выстреливать» и залазить внутрь, реле всегда будет щелкать.

Второй этап

Если первый этап проверки удерживающей обмотки втягивающего реле прошел успешно, нужно провести второй этап. Это условие обязательное, иначе на автомобиле стартер не сможет провернуть коленвал, хотя щелчки и звук работы электродвигателя будут слышны.

Берем отвертку и в момент фиксации бендикса удерживающей обмоткой в выдвинутом состоянии, надавливаем на него. Пытаемся его вдавить внутрь корпуса стартера. Если он без усилий вдавливается внутрь, значит, не все ветки удерживающей обмотки работают.

Она удерживает якорь прижатым к силовым болтам, но из-за обрыва в некоторых витках, электромагнитной силы недостаточно, чтобы сопротивляться вашим усилиям, прикладываемым отверткой к бендиксу.

Методы аварийного запуска двигателя

Видео:Лайфхак. Как провернуть двигатель без стартера. (МТ)Скачать

Когда стартер не щелкает и не издает вообще никаких звуков, то двигатель можно запустить, если замкнуть его “напрямую”. Это не самое лучшее решение, однако в тех случаях, когда вам нужно срочно ехать и другого выхода нет, можно воспользоваться им.

Рассмотрим ситуацию как запустить двигатель напрямую на примере автомобиля ВАЗ-2110. Итак, последовательность действий будет следующей:

После этого установите назад фишку и воздушный фильтр. Интересным является тот факт, что в большинстве случаев двигатель будет в дальнейшем запускаться с помощью ключа зажигания. Однако следует помнить, что поломка все же осталась, поэтому ее необходимо искать самостоятельно или отправляться за помощью в автосервис с тем, чтобы устранить ее.

Аварийный запуск двигателя

Предлагаем для вас еще один метод, который пригодится вам в случае необходимости экстренного запуска двигателя. Он подходит только для переднеприводных легковых автомобилей с механической коробкой передач! Алгоритм действий следующий:

Описанный метод с раскручиванием колеса переднеприводных машин напоминает метода запуска кривого стартера (с помощью заводной рукоятки), используемого в старых заднеприводных машинах (например, ВАЗ “классика”). Если в последнем случае стартер раскручивается с помощью рукоятки, то в переднеприводных он раскручивается от полуоси, на которой находится поднятое колесо.

Заключение

Стартер — несложный, но чрезвычайно важный механизм в автомобиле. Поэтому его поломка является критичной, так как не позволяет запустить двигатель. В большинстве случаев проблемы связаны с электропроводкой автомобиля, плохими контактами, обрывом проводов и так далее. Поэтому в случае, когда стартер не крутит и не запускает двигатель, первым делом рекомендуем вам провести ревизию контактов (основной “массы”, контактов реле, замка зажигания и т. п).

Нежелательные последствия

После экстремального завода машины, могут появиться нежелательные последствия:

• Остановка мотора на двигающемся автомобиле приведет к значительному уменьшению торможения.
• Чтобы затормозить и остановить автомобиль, теперь потребуется больше усилий.
• Значительное снижение можно увидеть и в функции усилителя рулевого управления.
• Система рулевого управления не блокируется, но теперь для маневрирования потребуется больше усилий, когда выключается зажигание.
• Некоторые электрические цепи, включая подушки безопасности, также отключаются.

Если зажигание было выключено непреднамеренно, можно переключиться в нейтральное (N) положение и перезапустить двигатель.

Что делать, если автомобиль заглох на ходу, и не заводится, стартер не крутит

Каждый владелец транспортного средства встречался с этой неприятной ситуацией. Сложность еще заключается в том, как понять причину невозможности пуска мотора без нахождения машины в гаражном боксе. Часто выходом из этой ситуации является банальный запуск силового агрегата с толкача автомобиля, но если это не помогло, без дорогостоящих услуг эвакуатора не обойтись, либо самостоятельно устранять неполадку в пути.

Если машина заглохла во время движения, при запуске силового агрегата необходимо обратить внимание, насколько увеличилась скорость вращения стартера. Особенно это актуально для моторов с ременной передачей газораспределительного механизма, и в некоторых случаях применимо к цепной передаче

Если же скорость вращения стартера увеличилась, при этом силовой агрегат автомобиля не запускается, возможная причина этого – обрыв ремня или цепи ГРМ.

Рассмотрим ситуацию, в которой стартер жужжит, но не крутит двигатель. Самыми распространенными неисправностями этого принято считать проблемы с проводкой тягового реле, повреждение шестерни и износ ее зубьев, некорректная работа бендикса.

Опишем особенности этих неисправностей:

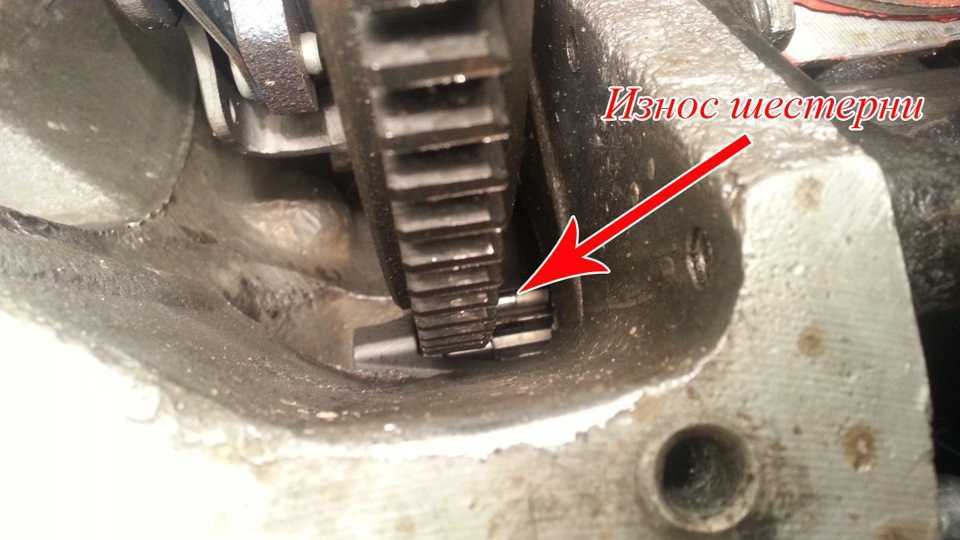

• повреждение шестерни, вследствие чего проявляются отклонения в ее работе. Поскольку шестерня изнашивается со временем, ее зубья уже не могут нормально агрегатироваться с маховиком. Повышенную выработку элементов стартера помимо естественного старения металла, вызывает неправильный процесс эксплуатации узла (когда водитель продолжительное время безуспешно активирует стартер), несоответствие типа моторного масла в зимний период, рекомендованного производителем транспортного средства. Из-за этого смазка внутри двигателя становится слишком густой, препятствуя нормальной работе всех частей агрегата. Как только износ зубьев достигнет критического предела, они уже не будут входить в зацепление с маховиком, при этом появится треск во время пуска двигателя, и завести его не удастся;
• перекос шестерни, из-за которого рабочая часть привода стартера не входит в полное зацепление с маховиком. Это характеризуется возникновением металлического скрежета в области моторного отсека, а во время длительного воздействия на стартер из строя выходят его элементы;
• не заводится машина, стартер не крутит еще и из-за наличия неисправности вилки. Если эта деталь повреждена, ведущая шестерня при активации втягивающего реле останется неподвижной, следовательно, ее сцепления с коленчатым валом не будет, и силовой агрегат не запустится;
• отсутствие электрического питания, которое возникает из-за нарушения целостности проводки в автомобиле, выходе из строя щеток стартера, окислении и подгорании контактов и клемм. Все это препятствует маховику набрать необходимые обороты. Об этом свидетельствует перемена скорости вращения стартера.

Подобные неисправности характеризуются различными звуками, издаваемыми стартером в процессе его работы. Например, характерный металлический звон, переходящий через определенный промежуток времени в потрескивание, говорит о наличии проблем в месте соединения шестерни и маховика. Если шестерня изношена – замене подлежит весь узел. При ее удовлетворительном состоянии, причина неполадки находится внутри блока (например, износ подшипника, наличие неисправностей в проводки, выход из строя вилки, и т. д.).

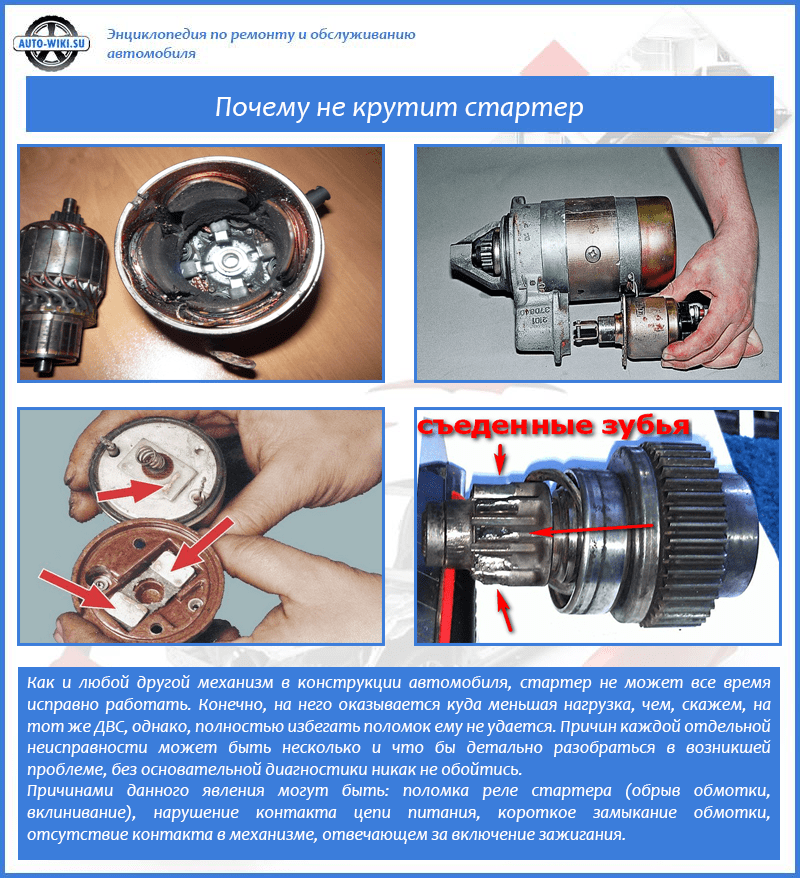

Причины почему стартер не крутит

Зачастую причиной того что не заводится машина и стартер не прокручивает маховик, является разряженный аккумулятор. Эта причина не связана напрямую с поломкой стартера, однако перед диагностикой этого узла необходимо проверить заряд аккумуляторной батареи, и при необходимости дозарядить ее. Большинство современных автомобильных сигнализаций блокирует цепь стартера при условии, что уровень напряжения от аккумулятора равен 10 В и ниже. Поэтому вы не сможете запустить двигатель при таком условии. Чтобы этого не случилось следите за уровнем заряда аккумулятора и при необходимости периодически подзаряжайте его. Также помните о плотности электролита. Однако будем допускать, что с уровнем заряда АКБ все в порядке.

Рассмотрим частный один частный случай… Владельцы автомобиля “Форд Фокус 2” 2007-2008 годов выпуска могут столкнуться с проблемой, когда стартер не крутит вследствие ошибки оригинального иммобилайзера. Диагностировать эту поломку очень просто — для этого достаточно запустить питание АКБ напрямую на стартер. При этом он работает без проблем. Как правило, официальные дилеры меняют иммобилайзер по гарантии.

Причинами того, что стартер не крутит и “не подает признаков жизни”, могут быть следующие ситуации:

Контактная группа зажигания ВАЗ-2110

Далее разберем проблемы, признаками которых является тот факт, что стартер очень медленно проворачивает коленвал, из-за чего двигатель не запускается.

Перечислим еще несколько нетипичных ситуаций, из-за которых не крутит стартер как на холодную, так и на горячую. Итак:

Причина в электропитании

Не нужно также исключать неисправность электрической составляющей автомобиля. Неполадка может возникнуть во втягивающем реле. Устанавливается оно на стартере, представляет собой магнит, выполненный из двух катушек.

1. Одна из обмоток втягивающая — она выдвигает шестерню и замыкает контакты для подачи тока на щётки стартера. Интегрируется с клеммой управления и непосредственно электрическим моторчиком.
2. Вторая катушка создаёт дополнительное усилие, чтобы обгонная муфта получала надёжное зацепление с маховиком. Она так и называется — удерживающая. Соединяется с выводом управления и корпусом.

Распространёнными неполадками этой детали являются: полное сгорание одной или обеих обмоток, износ пятаков (контактных пластин), разрушение возвратной пружины или якоря, межвитковое замыкание стартера. В любом случае фиксация бендикса не выполняется и вращение на автомобильный двигатель не поступает. Это и становится причиной того, что муфта крутит вхолостую — не входит в зацепление с маховиком. Неисправное реле обычно заменяют, так как обмотки редко подлежат восстановлению.

Прозвонка втягивающей обмотки реле мультиметром

Другая трудность связана с самим пускателем. Часто он подлежит ремонту, легко заменяются его съёмные части — щётки, якорь, статор. Но самое частое, когда машина не запускается, это изношенные втулки.

Втулки — это такие подшипники качения, которые держат якорь с обеих сторон. При их сильном износе ротор начинает люфтить, его положение меняется, в результате чего он залипает. Отсюда и холостая работа стартера.

Вот что происходит конкретно, и довольно часто на современных автомобилях при работе стартера на изношенных втулках:

• электродвигатель начинает требовать больше напряжения;
• из‐за этого резко понижается ток в бортовой сети автомобиля;
• вольтаж падает ниже 9, и тогда отключается ЭБУ;
• система не генерирует искру, пускатель крутит вал, но ДВС не запускается.

Конечно, втулки тоже заменяются. Но ещё лучше, если имеется возможность, целиком заменить стартер — тем более, если он проработал длительное время.

Как завести машину – стартер не крутит

Если неисправен стартер из-за втягивающего реле, то двигатель автомобиля можно завести, если замкнуть контакты принудительно. Это экстренная мера, но при срочности ей иногда пользуются.

Разберем пример, как завести двигатель автомобиля ВАЗ-2110.

1. Поставьте рычаг КПП в нейтральное положение.
2. Вытяните рукоятку ручного тормоза.
3. Поверните ключ зажигания и откройте капот.
4. Снимите с посадочного места воздухоочиститель, отодвиньте в сторону, чтобы открыть доступ к стартеру.
5. Отсоедините штекер от контактов.
6. Соедините между собой два контакта втягивающего реле металлическим предметом или толстым проводом.
7. Если при этом остальные узлы исправны, то двигатель должен запуститься.

https://youtube.com/watch?v=N442jMLH9as

Установите воздушный фильтр и подключите провода. Во многих случаях мотор после этого запускается без проблем от ключа зажигания. Но неисправность не исчезла, поэтому в ближайшее время нужно обратиться в мастерскую.

Есть другой способ, который подойдет для срочного экстренного пуска. Его можно использовать только для машин с передним приводом и механической КПП.

Порядок действий:

1. Поднимите машину домкратом, чтобы одно из передних колес оказалось в подвешенном состоянии.
2. Поверните поднятое колесо нарушу до конца.
3. На шину намотайте веревку или трос на 3 оборота, чтобы остался конец длиной 2 метра.
4. Включите третью скорость.
5. Включите зажигание, повернув ключ.
6. Резко потяните за трос, вращая колесо и отбегая.
7. После запуска двигателя поставьте рычаг коробки в нейтральное положение. Для этого не обязательно нажимать педаль сцепления. Дождитесь, чтобы колесо остановилось.
8. Домкратом опустите автомобиль на землю.

Внимание!
Описанный способ требует осторожности и мер безопасности. В противном случае можно повредить автомобиль и получить травму самому.

Такой способ похож на запуск с помощью рукоятки на старых автомобилях, например, на Москвиче-412, или ВАЗ-2101

Поднятое колесо приводит в действие коробку передач, а затем двигатель

Такой способ похож на запуск с помощью рукоятки на старых автомобилях, например, на Москвиче-412, или ВАЗ-2101. Поднятое колесо приводит в действие коробку передач, а затем двигатель.

Механический износ

Основной причиной клина в отечественных авто становятся внутренние разболтавшиеся крепления в двигателе из-за некачественной смазки и непериодической ее замене. Ослабиться могут гайки коренных подшипников, натяжителя ремня ГРМ, крепление головки шатуна. После кустарного капитального ремонта может выйти стопорное кольцо из поршня. Причина тому — нестандартные запчасти.

Рассыпавшийся клапан можно проверить визуально, сняв крышку двигателя. Часто вылетает пружина или гнется сам клапан при обрыве ремня ГРМ. Неисправности возникают при затяжке головки блока цилиндров без динамометрического ключа, когда от перенапряжения появляется трещина в стенках и, соответственно, падает давление на смазку. Вероятность клина двигателя повышается при чрезмерных нагрузках во время вождения.

Что делать

Ниже рекомендации о том, что делать при наличии конкретной проблемы. Обычно ремонт таких неисправностей лучше доверить профессионалам на СТО.

1.Зубья маховика. Как правило, результатом всего этого становится демонтаж стартера и тщательный осмотр. После подтверждения догадки, часто заменяется не только венец, но и сам бендикс.

2.Вилка. Обычно в автосервисе удостоверяются в поломке, тестируя автомобиль, и только потом приступают к снятию стартера. Демонтажу следует разборка узла и переборка всех комплектующих. Исправные детали подготавливаются к обратной установке, изношенные — заменяются. После установки вилки пусковое устройство подвергается контрольной проверке на стенде, а затем — на автомобиле.

3.Шестерня. Перекос ремонтируется. Опять же, стартер демонтируется и разбирается. После подачи напряжения с АКБ на выводы пускателя, тестируется ход шестерни. Она должна выдвигаться на 0,3–1,5 мм. Отрегулировать деталь удаётся с помощью проставочных шайб, подкладываемых под крепление втягивающего реле. Виновником перекоса может стать якорь, а вернее — его подшипники. Поэтому надо тщательно проверить и состояние втулок.

4.Электропитание. Любая неисправность, связанная с электричеством, требует немедленного восстановления. Иначе может произойти замыкание и повреждение всего устройства. Обязательно надо проверить также прилегание щёток к коллектору, состояние втягивающего реле и коллектор якоря. Замене подлежат дополнительно втулки, если износ деталей подтверждается после осмотра.

5.Компрессия. Этим термином называется давление, создаваемое в верхней точке цилиндра в момент сжатия. Низкий показатель или отсутствие этой величины указывает о какой‐то проблеме. Возможно, что потребуется капитальный ремонт. Однако порой удаётся обойтись малой кровью, используя специальные присадки. Например, можно залить немного синтетического масла. Оно уменьшит трение, обеспечит хороший пуск на холодный мотор.

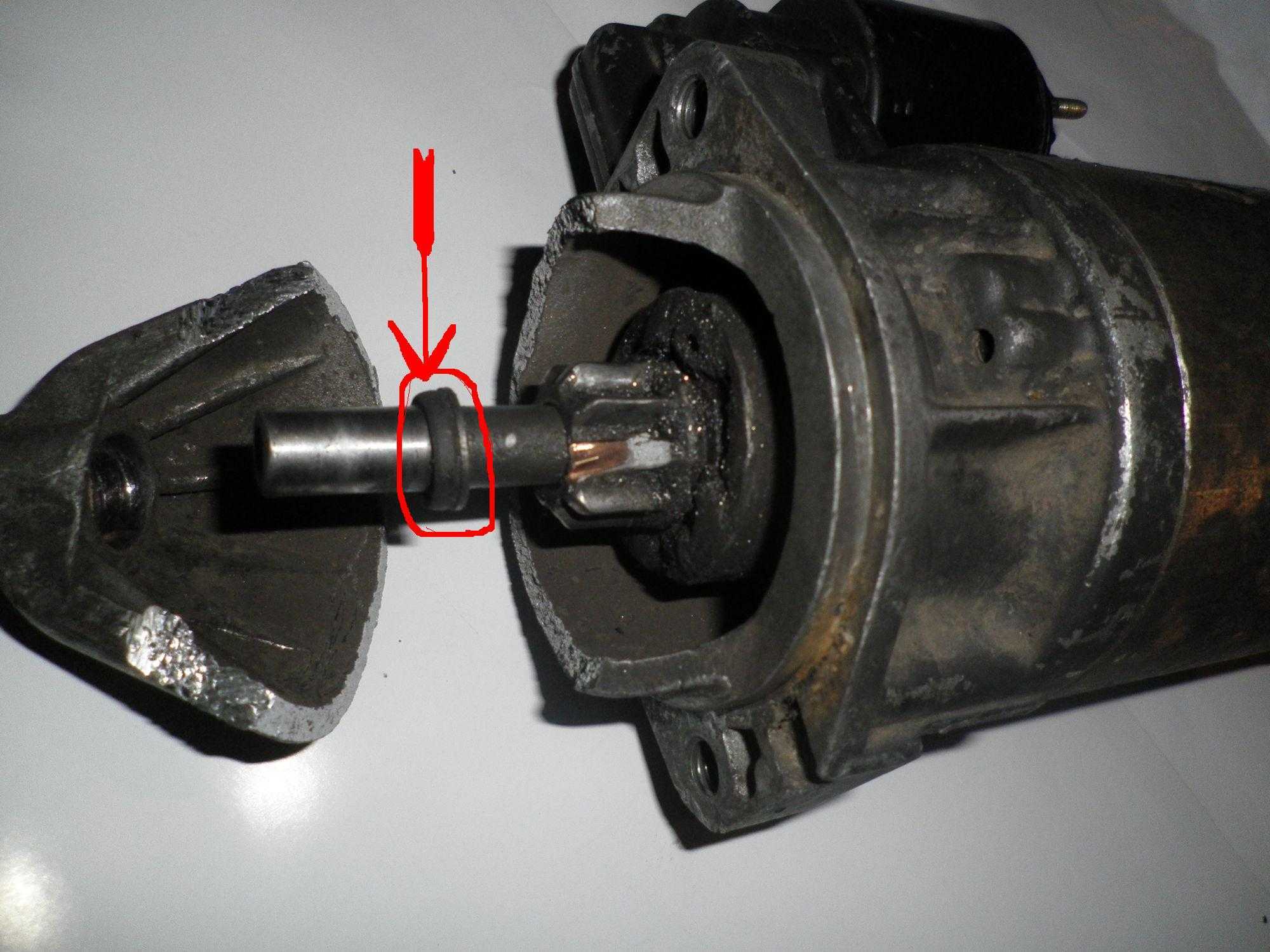

Процедура замены бендикса зависит от типа стартера. Бывают механизмы с так называемым «клювом» (более распространены) и без него. В первом случае передняя часть вала сделана в едином корпусе. Во втором — она установлена в картере.

Сложность при установке бендикса обычно вызывает вставка опорного подшипника качения. Она несимметрична, снабжена особой фаской широкого типа, облегчающей установку. При неправильном снятии подложка легко деформируется, поэтому перед сборкой её нужно выпрямить. Осаживать деталь надо строго без перекоса.

Таким образом, когда стартер не цепляет маховик, нужно найти причину неисправности. Если самостоятельно завести двигатель не получается, лучше вызвать эвакуатор и отвезти машину в автосервис.

Алгоритм работы автомобильного электростартера

Система запуска автомобильного двигателя состоит из следующих ключевых элементов:

1. Аккумуляторная батарея.
2. Электростартер.
3. Втягивающее реле.
4. Замок зажигания.
5. Силовой и сигнальный провода.

АКБ — обеспечивает стартер электроэнергией. Это её основная задача. Тогда как питание других потребителей при неработающем двигателе — это всё второстепенные функции. В первую очередь, аккумуляторная батарея нужна для стартера. Именно поэтому на машинах устанавливаются стартерные АКБ, а не тяговые.

Стартерная АКБ

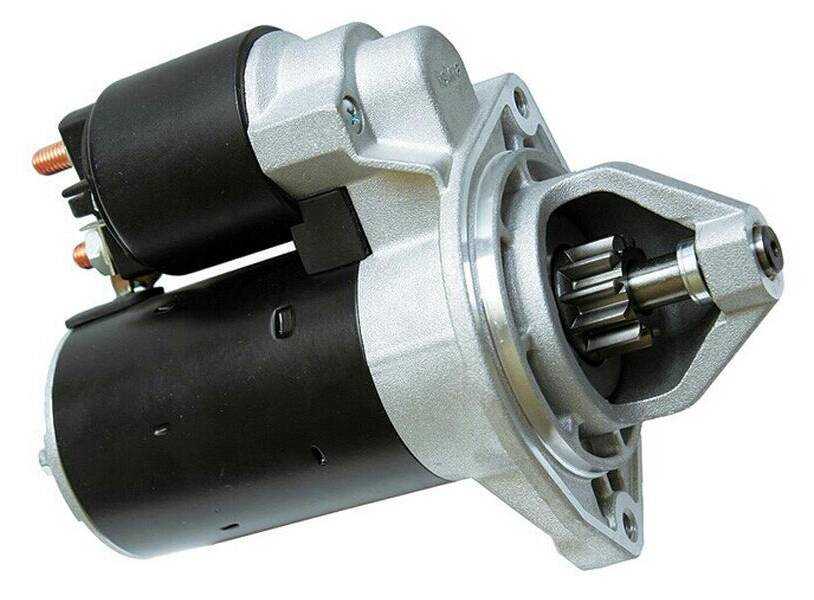

Стартер — это простой коллекторный электродвигатель. Он работает, когда на него подаётся силовое питание. Минус питания поступает на стартер через «массу». Плюс подведён толстым проводом от АКБ через контакты втягивающего реле.

В «удобном» для обслуживания месте

Втягивающее реле — это устройство, которое управляет электрической и механической работой стартера. При его срабатывании через силовые контакты с АКБ на стартер поступает плюс питания. Это происходит за счёт того, что якорь втягивающего реле перемещается внутрь, давит на шток с контактной пластиной до её соприкосновения с силовыми выводами. К одному из них постоянно подключён плюс с АКБ. Второй подключён к щёткам и обмоткам стартера. Когда пластина замыкает контакты, плюс с АКБ поступает на стартер и он начинает вращаться (минус на нём есть всегда).

Вторая функция втягивающего реле — перемещение бендикса в сторону венца маховика.

Когда водитель отпускает ключ зажигания, втягивающее реле обесточивается, останавливая стартер.

Замок зажигания — одной из его функций является включение и отключение питания обмоток втягивающего реле.

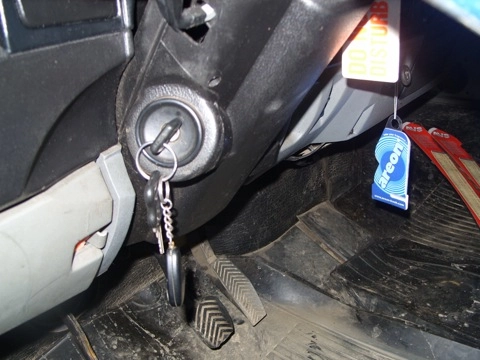

Замок зажигания

Алгоритм работы системы запуска:

1. Водитель переводит ключ зажигания в положение «старт».
2. На втягивающую обмотку соленоида поступает питание и она срабатывает, генерируя магнитное поле.
3. Под воздействием магнитного поля якорь втягивающего реле перемещается внутрь.
4. В этот момент происходит сразу три события — активируется удерживающая обмотка, на стартер поступает питание, бендикс соединяется с маховиком.
5. Двигатель запускается.
6. После запуска стартер продолжает вращаться до тех пор, пока водитель не отпустит ключ зажигания. От повреждения его защищает обгонная муфта.
7. Водитель отпускает ключ зажигания — удерживающая обмотка обесточивается, якорь втягивающего реле возвращается в исходное положение, обрывается питание стартера, бендикс выводится из зацепления с маховиком.

Принцип работы стартера

Так работает исправный стартер автомобиля. Наверняка у многих из вас уже есть идеи, почему стартер может не отключаться после запуска двигателя.

Что делать, если стартер крутит, но машина не заводится

Теперь разберемся, какие существуют причины, и что делать, если стартер функционирует, но автомобиль не запускается.

1. Неисправен бензонасос. Если не слышно работы бензонасоса при включении зажигания, значит он неисправен. В салоне водителю всегда слышен его звук при включении. Нужно проверить предохранитель, если он исправен, значит сгорел моторчик.
2. Засорился и забит воздушный фильтр двигателя. Нужно вытащить фильтрующий элемент и осмотреть его на предмет загрязнения, при необходимости заменить.
3. Не работает карбюратор. Он образует некачественную топливную смесь. При этом карбюратор необходимо чистить, регулировать положение жиклеров.
4. На свечах зажигания нет искры. Проверьте работу зажигания, есть ли на свечах искра. Если нет, нужно проверить высоковольтные провода, распределитель зажигания или заменить свечи.
5. Засорился топливный фильтр. Если он длительное время не менялся, а вы заливали подозрительное топливо, то лучше заменить фильтр.
6. Неправильно установлены метки ГРМ. Иногда при замене ремня ГРМ неверно выставляют метки. Нужно проверить их установку, при необходимости откорректировать, осмотреть состояние ремня.
7. Вышел из строя датчик коленчатого вала. Его разъем проводов может давать плохой контакт, который не позволяет запуститься двигателю. Прочистите или продуйте контакты в колодке или замените ее.

Стартер – простое, но важное устройство, поэтому его выход из строя приводит к критической ситуации, и не дает завести мотор. Часто проблемы появляются в проводах или контактах

Поэтому вначале нужно проверять замок зажигания, провод «массы», контакты.

Дополнительные источники неисправности

Если после элементарных проверок остается непонятно, почему заклинил двигатель, рекомендуется вспомнить предшествующие события. Доливали ли масло до этого, если да, то какого качества. Два масла различного типа и вязкости легко могли свернуться и запениться.

Добавление некачественных присадок в масло двигателя также неблагоприятно отразится на работе его узлов. Аналогичные последствия наступят при использовании не рекомендованных производителем масел.

Видео:Не крутит стартер.не заводится с ключа.только на замыкание.Скачать

Топливо влияет на состояние поршней и колец. Слишком высокое октановое число приводит к их деформации, а из-за этого уже не раз у многих заклинил двигатель. Причины неисправности могут заключаться и в нарушении работы системы зажигания.

Щелкает реле стартера, но не крутит

При включении зажигания со стороны стартера раздается характерный щелчок. Звук издается не от электрического двигателя, а от его тягового реле. Довольно часто он не крутит именно из-за неисправности релейного механизма.

Среди причин, по которым щелкает реле стартера, но не крутится маховик ДВС:

• обрыв проводника между обмоткой статора и контактом соленоида
• изношенность втулок, щеток стартера
• короткое замыкание, разрыв в обмотке ротора или статора
• поломка или деформирование вилки в бендиксе.

Для устранения неисправностей потребуется сменить поврежденный элемент стартера.

Разные случаи

Порядок действий при неисправности двигателя зависит, когда это произошло. Если в движении автомобиль резко остановился, то вероятнее всего механическое попадание инородного тела или поломка вращающегося узла. Рекомендуется искать неисправное место и отказаться от дальнейших попыток крутить движок насильно.

После длительной поездки был заглушен двигатель. А наутро его невозможно прокрутить вручную. Высока вероятность свернувшегося масла. Потребуется капитальный ремонт. Скорее всего, вращать коленвал получится, но очень с большим усилием.

Если авто долго стояло и потребовалось его завести, а двигатель не крутится, то рекомендуется принудительно осуществить вращение через коробку передач тросом или вручную. Часто так происходит в морозы, когда минеральное масло сильно густеет. Неисправности нет, требуется просто разогреть масло или дождаться теплой погоды.

Характерные неполадки системы пуска автомобильного двигателя

Основной причиной того, что не заводится двигатель, стартер не крутит, является низкий заряд аккумуляторной батареи. Это может проявляться следующим образом:

1. Датчики на панели приборов и силовой агрегат перестают реагировать на включение зажигания. Вполне возможно, что на каком-то из участков электросети автомобиля отсутствует контакт, либо на батареи питания ненадежно закреплены клеммы. Как правило, после устранения этих неполадок, мотор транспортного средства легко запускается.
2. Если не срабатывает стартер, а на приборной панели отсутствует подсветка, и нет отклика ее датчиков, это является свидетельством низкого заряда либо полной разрядки АКБ.

Бывает и так, что втягивающее реле щелкает при автозапуске, при этом стартер не срабатывает и не крутит коленвал силового агрегата из-за неправильного положения клемм на реле, либо залипания контактов. В первом случае достаточно просто их поправить, а во втором – очистить нагар, грязь и удалить собравшиеся окисления с их поверхности. Далее стоит вновь попробовать запустить двигатель. Если это не удалось – вероятнее всего, что заряда источника питания не хватает для прокручивания стартера.

Необходимо рассмотреть ситуацию, в которой зажигание включается, а стартер не крутит, но при этом аккумулятор заряжен полностью. Большинство современных транспортных средств имеют специальные противоугонные устройства – иммобилайзеры, назначение которых заключается в отключении цепей, отвечающих за запуск мотора. Стоит удостовериться, в том, что они отключены либо их нет на автомобиле. В противном случае без помощи автоэлектрика решить проблему не получится. Особенно часто подобная неполадка встречается на современных иномарках, начиная с 2008 года выпуска.

Как все работает?

Чтобы разобраться, где искать причину, рассмотрим принципиальную схему подключения стартера, которая является достаточно простой.

Поскольку стартер – силовой электродвигатель, то при включении в работу он потребляет немало энергии, источником которой выступает аккумуляторная батарея.

Схема включения стартера

Чтобы минимально снизить потери на сопротивление «плюсовой» провод питания имеет достаточно большое сечение и протянут напрямую от аккумулятора на втягивающее реле. «Минусом» же выступает сам двигатель.

Теоретически получается, что электроэнергия подается на стартер постоянно. Но в этой цепи есть разрыв, который позволяет включать электродвигатель только в нужный момент. И сделан этот разрыв во втягивающем реле. Провод от АКБ подходит к одному из выводов этого реле (всего их три). Второй вывод посредством шины соединен со щеточным узлом электродвигателя и в обычном состоянии эти два вывода разомкнуты. К третьему выводу подключается провод, идущий на замок зажигания, а от этого замка проложен еще провод — на аккумулятор.

Устройство стартера

В задачу втягивающего реле входит замыкание первых двух выводов, а также перемещение бендикса с шестеренкой для ввода в зацепление с маховиком.

Работает цепь так: в обычном состоянии якорь втягивающего реле из-за воздействия пружины находится в положении, когда выводы питания электродвигателя разомкнуты, а бендикс выведен из зацепления.

При повороте ключа, водитель замыкает цепь питания втягивающего реле. На его обмотку подается напряжение, в результате чего появляется магнитное поле, воздействующее на якорь, что приводит к его втягиванию. При этом он тянет бендикс, вводя в его зацепления, а доходя до упора, он замыкает собой выводы питания эл. двигателя (пятаки). В итоге разрыв цепи устраняется и на двигатель поступает энергия – он включается в работу.

Описанная неисправность – слышимые щелчки без срабатывания двигателя сигнализирует о том, что по каким-то причинам на второй узел напряжение не подается.

Запуск двигателя с помощью МКПП

Холодный или горячий двигатель запускается одинаково:

• Выжмите педаль сцепления до конца, не касаясь педали акселератора.
• Запустите двигатель.
• Если двигатель не запускается, подождите немного и повторите попытку.
• Если двигатель не запускается после трех попыток, нужно выждать 1-2 мин., затем повторить процедуру.

Использовать стартер можно только в течение ограниченного периода времени, не более 10 секунд. Количество попыток запуска ограничено примерно шестью. Если водитель превысит этот предел, система не позволит повторить попытку до истечения 30 минут.

Запуск машины с АКПП при помощи компрессорного шкива

Этот метод можно использовать не для всех автомобилей, только где открыт свободный доступ к приводу компрессора. Понадобится веревка и круглая палка сечением 1 см и длиной 1 м.

Пошаговая инструкция:

• Снимаем приводной ремень со шкива.
• Накручиваем веревку на коленвал.
• Другой конец веревки закрепляем на палке, которая укреплена на движке в горизонтальном положении.
• Включаем вместе с кондиционером зажигание.

Обычно мощности компрессора достаточно, чтобы повернуть коленчатый вал двигателя и получить искру.

Запуск стартера напрямую от аккумулятора

Как прокрутить стартер напрямую? Достаточно иметь разъем, кусок медного кабеля и клемму «крокодил». Из этих компонентов собирается устройство, которое и запустит стартер прямо от АКБ. Под капотом автомобиля, рядом с фарой справа, находится красный провод с вилкой, которую необходимо отсоединить и подготовить кабель с вставленным в него разъемом.

Далее:

• Автомобиль должен работать на холостом ходу.
• Включаем зажигание.
• Крокодил подключаем к дополнительной батарее.

Этих манипуляций достаточно для запуска стартера. Такой домашний прибор с разъемом и крокодилом нужно всегда иметь в багажнике на всякий случай. После использования его просто снимают, а на место подключают ранее снятую заглушку.
