Рено сандеро 1

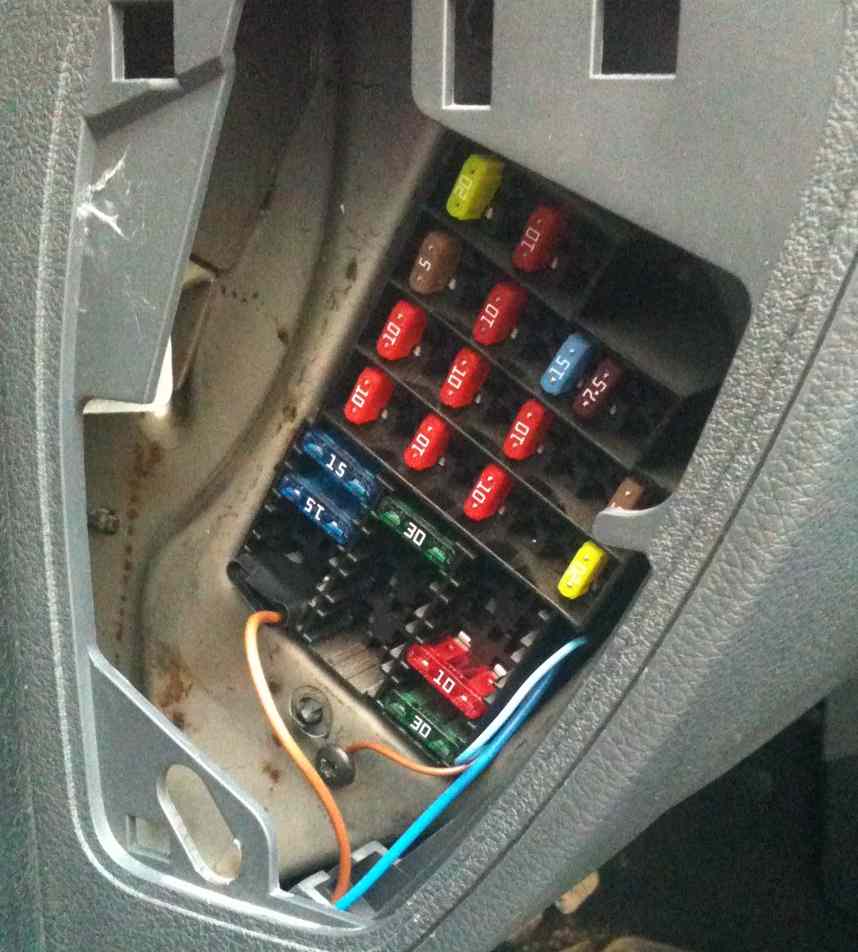

Блок в салоне

Он находится в торце панели приборов.

Расшифровка

p, blockquote 8,0,0,0,0 —>

F01 (20A)	Очиститель ветрового стекла; обмотка реле обогрева заднего стекла
F02 (5A)	Электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания
F03 (20A)	Ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла
F04 (10A)	Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера
F09 (10A)	Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар
F10 (10A)	Лампы головного света правой блок-фары (ближний свет)
F11 (10A)	Лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов
F12 (10A)	Лампы головного света правой блок-фары (дальний свет)
F13 (30A) и F14 (30A)	Цепи электро стеклоподъемников задних и передних дверей соответственно
F15 (10A)	ЭБУ АБС
F17 (15A)	Сигнал
F18 (10A)	Лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока
F19 (7,5A)	Лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика
F20 (7,5A)	Лампы и сигнализатора включения заднего противотуманного фонаря
F21 (5A)	Цепь элементов обогрева наружных зеркал заднего вида
F28 (15A)	Лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения
F29 (15A)	Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем
F30 (20A)	Силовая цепь центрального замка
F31 (15A)	Цепь обмотки реле К8 противотуманных фар
F32 (30A)	Силовая цепь реле обогрева заднего стекла
F36 (30A)	Силовая цепь реле К1 вентилятора отопителя
F37 (5A)	Цепи электроприводов наружных зеркал заднего вида
F38 (10A)	Прикуриватель; электропитание головного устройства звуковоспроизведения от замка зажигания
F39 (30A)	Цепь обмотки реле К1 вентилятора отопителя

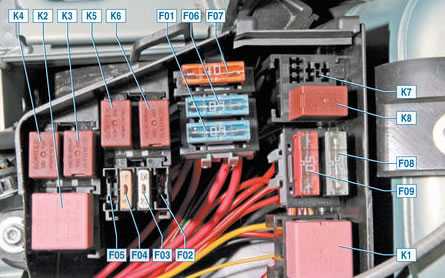

Блок под капотом

Обозначение предохранителей

p, blockquote 12,0,0,0,0 —>

F01 (60A)	Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения
F02 (30A)	Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера)
F03 (25A)	Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем
F04 (5A)	Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем
F05 (15A)	Не используется
F06 (60A)	Цепь электропитания блока предохранителей в салоне
F07 (40A)	Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F08 (50A) и F09 (25A)	Цепи ЭБУ АБС

Назначение реле

p, blockquote 13,0,0,0,0 —>

К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
К4 — реле кондиционера, электромагнитная муфта компрессора. См. информацию про F36.
К5 — реле топливного насоса и катушки зажигания.
К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
К7 — реле насоса омывателя фар.
К8 — реле противотуманных фар. См. информацию про F31.

Регулировка света фар рено сандеро степвей 2 — Авто Запчасти

Находим и отключаем “минус” у АКБ.
Демонтируем передний бампер с применением ключа (десятка).
Выполняем следующие действия: снимаем с корректора фар защитный чехол; открепляем блок-фары; провода, подходящие к фаре, отключаем; вынимаем блок-фару.
Отжимаем фиксатор, снимаем с фары защитную крышку.
Устанавливаем новую лампочку.
Выполняем все действия в обратном порядке.

Когда все освещение Renault Sandero работает исправно, но нарекания все еще остаются, следует задуматься о регулировке светового луча, которая позволит более эффективно настроить освещение своего Renault Sandero Stepway. Откручиваем пластмассовую гайку крепления заднего фонаря.

Не горит лампочка ближнего света: основные причины и устранение неисправности Если вы водите машину, вам просто необходимо знать, как самостоятельно устранить поломку фар, ведь может возникнуть ситуация, когда обратиться в мастерскую не будет возможности или свет погаснет посреди дороги в темное время суток. Поэтому рассмотрим все основные проблемы с фарами на авто и способы их решения. Если вы хотите изменить лампу ближнего света на Рено Логан , тогда все тщательно написано об этом решении. При выходе из строя сразу в одно время нескольких элементов или контуров перегорает, скорее всего, предохранитель или происходит нарушение контакта с массой.

Непростой вопрос

Смена лампы ближнего света для владельца Renault Sandero — практически регулярная процедура.

В связи с этим, рекомендуется не затягивать с ремонтом, как только фара или дневные ходовые огни перестали работать и позаботиться о покупке расходников высокого качества.

Что касается ламп ближнего света Sandero, то здесь, как и в случае с дневными ходовыми огнями, всю работу можно условно подразделить на два этапа. Если вопрос касается работы с правой стороной, то здесь, в отличие от левого фонаря, можно сказать, все намного проще.

Так или иначе, на Рено Сандеро осветительные элементы стоят в плафонах, которые прижимают цоколь к корпусу фары и имеют колодку для подсоединения проводов.

Для осуществления замены необходимо снять эту колодку.
Затем слегка надавить на цоколь с левой или правой стороны, слегка провернуть его против часовой стрелки.
После этого достаточно легко старый элемент вынимается из патрона, и на его место устанавливается новый.

Аналогично фонарям ближнего света сменяются лампы дневных ходовых огней. Особенность работы с дневными ходовыми огнями в том, что сама чаша здесь имеет меньший размер, и придется приноровиться, прежде чем удастся вынуть плафон.

Фары-прожекторы мощный свет фар обеспечивает водителю хорошую видимость, особенно во время поездки по незнакомым трассам фары не предназначены для движения по городу, поскольку могут ослеплять других водителей ;.

Не горит ближний свет а дальний горит на ваз 2112

F1 (15 А) — блок управления двигателем, форсунки, катушка зажигания, реле вентилятора охлаждения, КЗ 2х2.

Если у вас проблемы с электроникой, и замена этого предохранителя не помогает, в худшем случае придётся перепрошивать ЭБУ или менять его. Также при перегорании этого предохранителя перестают работать форсунки и катушка зажигания, что делает работу двигателя невозможной. Поэтому если Гранта не заводится, проверьте первым делом данный предохранитель.

Видеорегистратор — поможет доказать вашу невиновность

Залог уверенности на дороге!
GPS-нaвигaтoр и Wi-Fi
Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
Сeнсoрный IPS-диcплeй
Кoнтрoль пoлocы движeния Adas
Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать ПО ПРОМОКОДУ у ОФИЦИАЛЬНОГО ДИЛЕРА.

F2 (30 А) — электростеклоподъемники.

Если не работают и замена предохранителя не помогает, попробуйте выдернуть его совсем или снять клемму с аккумулятора на пару минут, затем подключите снова. Таким способом должны сброситься все временные ошибки и если дело в них, стеклоподъёмники снова заработают.

F3 (15 А) — аварийная сигнализация. Если не работает, проверьте этот предохранитель, а также кнопку включения «аварийки», её контакты и работоспособность ламп.

F4 (20 А) — стеклоочиститель, подушка безопасности. Если на приборной панели загорелась контрольная лампа отсутствия подушки безопасности, проверьте этот предохранитель. Дело может быть либо в нём, либо в электронном блоке, либо в самих подушках.

Если не работает стеклоочиститель и данный предохранитель целый, проверьте также реле K6, ручку включения, надёжность подключения к ней разъёмов, а также сам электропривод стеклоочистителя.

F5 (7,5 А) — клемма 15 замка зажигания. Если проблемы с включением зажигания, проверьте этот предохранитель, а также надёжность соединений проводов к клеммам замка.

F6 (7,5 А) — лампа заднего хода. Если она не работает, но этот предохранитель целый, проверьте саму лампу, а также контакты подключения разъёмов к блок-фаре.

F7 (7,5 А) — ДМРВ, клапан адсорбера, датчик кислорода, датчик скорости. Если двигатель работает неустойчиво, не держит холостые обороты или самопроизвольно глохнет, дело может быть в этом предохранителе либо соответствующем датчике. О том, как проверить ДМРВ у нас уже была статья.

F8 (30 А) — обогрев заднего стекла. Если он не работает, проверьте этот предохранитель, клеммы подключения проводов к обогревателю, а также целлостность его элементов.

F9 (5 А) — правые габаритные лампы

F10 (5 А) — левые габаритные лампы. Если не горят габариты, дело может быть в этих предохранителях или в самих лампах, а также их разъёмах. Не помешает проверить переключатель габаритов на приборной панели.

F11 (5 А) — задние противотуманные фары. Если они не работают, но данный предохранитель целый, дело может быть в переключателе на приборной панели или в самих лампах, а также их разъёмах

F12 (7,5 А) — правая лампа ближнего света F13 (7,5 А) — левая лампа ближнего света. Если не работает ближний свет в двух фарах одновременно, дело может быть в реле K9, либо в ручке включения ближнего света и её контактах. Если не горит только одна лампа, скорее всего дело в этом предохранителе или в самой лампе, которую нужно заменить.

Какие лампы применяются в Renault Sandero

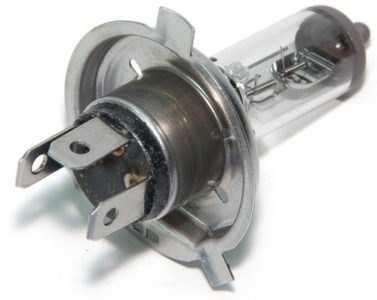

Лампа ближнего света H4 12V/55W

PHILIPS H4-12-60/55 +30% Vision (P-12342PR Vision) цена от 150 руб
PHILIPS H4-12-60/55 LONGLIFE ECO VISION (P-12342LLECOC1) цена от 240 руб увеличенный срок службы
BOSCH H4-12-60/55 Day Time Long Live (1987302048) цена от 300 руб увеличенный срок службы
BOSCH H4-12-60/55 Pure Light (1987302041) цена от 140 руб
KOITO H4-12-60/55 Вт (0456E) от 190 руб
MTF H4-12-60/55 +30% Standard (HS1204) цена от 130 руб
NARVA H4-12-60/55 (N-48881) цена от 120 руб
OSRAM H4-12-60/55 (O-64193) цена от 140 руб
PHILIPS H4-12-60/55 +130% X-TREME VISION 3700К цена от 1100 руб комплект

В зависимости от ваших требований к качеству ламп и освещения, можно выбрать либо обычные стандартные лампы, а так же более яркие лампы +30% или одни из самых ярких ламп Philips +130% или Osram +110%. При той же мощности лампы обладают более высокой яркостью, однако это сказывается на ресурсе ламп, срок службы которых около 1 года.

Габаритные лампы W5W 12V

PHILIPS 12V W5W P-12961 цена от 27 руб
BOSCH 12V W5W Pure Light 1987302206 цена от 25 руб
OSRAM 12V W5W O-2825 цена от 20 руб
KOITO 12V W5W 1583 цена от 25 руб
PHILIPS 12V W5W LONGLIFE ECO VISION увеличенный срок службы цена от 45 руб
OSRAM 12V W5W Ultra Life увеличенный срок службы цена от 45 руб

Помимо обычных ламп накаливания, в передние габариты, можно установить светодиодные лампы W5W. Их преимущества в более низком потреблении питания, срок службы их дольше обычных, более яркий белый свет. При установке ярких габаритных ламп их можно использовать как ДХО (дневные ходовые огни).

Промокоды со скидками на светильники

Лампа указателя поворота PY21W

PHILIPS 12V PY21W LONGLIFE ECO VISION (P-12496LLECOCP) цена от 70 руб увеличенный срок службы
PHILIPS 12V PY21W янтарная (12496NACP)цена от 65 руб
BOSCH 12V PY21W янтарная Pure Light (1987302213) цена от 45 руб
NARVA 12V PY21W янтарная (N-17638) цена от 40 руб
OSRAM 12V PY21W янтарная (O-7507) цена от 55 руб

Существуют так же светодиодные аналоги ламп указателя поворота, однако для их установки потребуется заменить реле поворотов на специальное реле для диодов, или поменять лампы поворотников все сразу.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Предохранители Рено Сандеро Степвей 1 и 2 поколения: блок реле, схема Перед тем как приступить более детальной проверке неисправности электрооборудования электрооборудования Рено Логан обследуйте состояние всех предохранителей, проводки и контактных разъемов так называемых папа мама из-за окисления они тоже могут не проводить ток, не вышел ли из строя какой либо придохранитель или может, перегорела плавкая вставка, проверьте реле. Спрашивайте, я на связи!

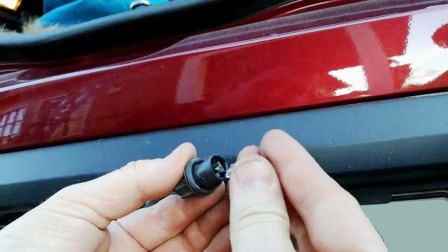

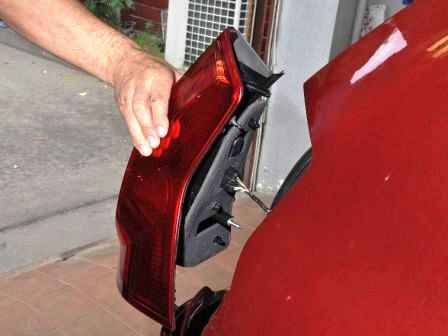

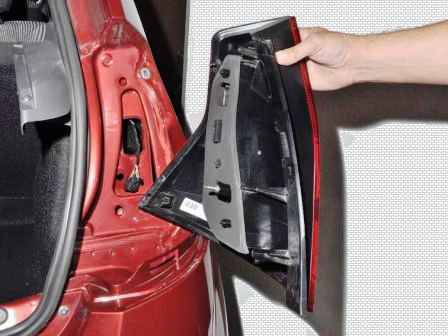

Замена задней световой системы

замена комплектующих световой системы авто с кормовой частью не труднительная.

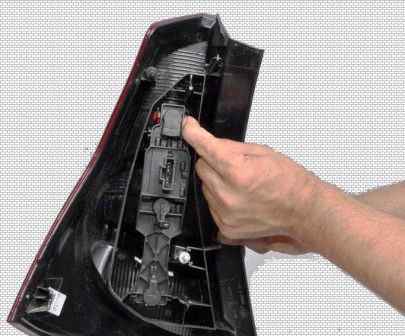

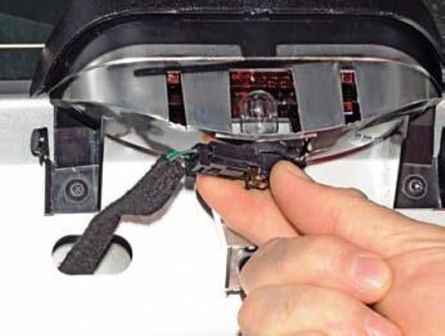

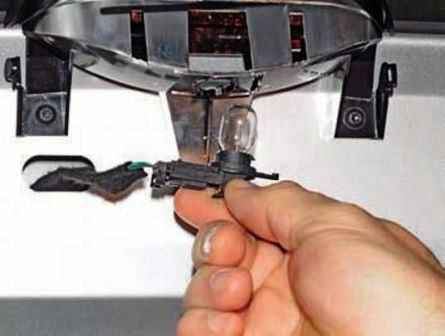

При замене ламп в задних фонарях необходимо максимально освободить пространство внутри багажного отделения.

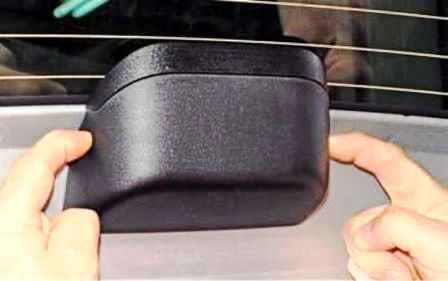

Сначала открывается багажник и внутри, на стене, водитель увидит своеобразный люк, закрывающий основание заднего фонаря. Для его открытия поднимите крючок, фиксирующий эластичный чехол на корпусе. Выполнять добываемую недвижимость озрожность, дабы не сломать очень хрупкую и недешевую запчасть Stepway.
К проводке Renault Sandero в версии Степвей цокол кормовой фары подсоединен с колодками, который предлагает стоединить.

Лампа ближнего света в Рено Сандеро – выбор и замена

Выбор

Особенности галогенных ламп

В настоящее время на рынке автозапчастей предлагают большой выбор ламп. Прежде всего они различаются типом цоколя. Галогенная лампочка ближнего света в Рено Сандеро, которая устанавливается в заводской комплектации, соответствует стандарту h5. Она имеет три контакта и две нити, т.е. способна работать в двух режимах.

Таким образом, замена лампы ближнего света в Сандеро не отличается от процесса замены лампочки дальнего освещения. Однако, выбор не ограничивается типом цоколя, так как на рынке представлены осветительные элементы от разных производителей, которые обладают разными характеристиками

Поэтому при покупке необходимо обратить внимание на следующие характеристики осветительного элемента:

ХарактеристикиНаилучшее значениеДолговечностьДо 1500 чЯркостьДо 1550 ЛмЦвет светового потокаОт желтого до голубоватого (псевдоксенон)Мощность45-60 Вт

Что касается производителей, то хорошо себя зарекомендовали следующие бренды:

Philips;
Osram;
Bosch и др.

Следует отметить, что в последнее время среди автолюбителей также стали пользоваться популярностью отечественные лампы «Маяк». Дело в том, что цена на них значительно ниже, чем на импортные аналоги. В то же время они не уступают им по качеству.

К тому же в этом случае приборы головного освещения будут одинаково светить.

Другие типы ламп

Помимо «галогенок» в продаже также можно встретить ксеноновые и светодиодные осветительные элементы, например, противотуманные фары для ВАЗ 2110. Они обладают множеством достоинств, в чем можно убедиться из их характеристик:

СветодиодныеКсеноновыеЯркость2000 Лм3300 ЛмДолговечностьДо 50000чДо 3000чМощность40 Вт35 ВтЦвет светового потока4300-7000 К4300-7000 К

Однако, наряду с достоинствами они имеют и ряд недостатков:

Замена лампы ближнего света в Рено Сандеро на «ксенон» или «светодиоды» не может быть выполнена самостоятельно, так как это процедура требует установки дополнительного оборудования, а также вмешательства в ПО.
Стоимость «ксенона» и «светодиодов» значительно выше стоимости «галогенок».
Свет обладает меньшей проникающей способностью, чем световой пучок «галогенок», поэтому в сырую погоду они уступают последним.

В результате галогенные лампочки остаются наиболее популярными, так как по ряду параметров превосходят новинки. Соответственно, каждый водитель должен сам решить, какая лампа ближнего света в Сандеро будет оптимальной в его случае. (См. также статью Регулировка фар Киа Сид: особенности.)

Замена лампы

Замена лампочки ближнего света в Рено Сандеро осуществляется в таком порядке:

Прежде всего нужно открыть капот и отсоединить клемму аккумулятора. Если выполняется замена лампы с левой стороны, то аккумулятор нужно полностью снять, чтобы обеспечить доступ к тыльной стороне фары.
Далее надо отсоединить колодку от контактов. Для этого следует взяться за пластиковый корпус колодки и потянуть ее на себя.

Затем нужно снять своими руками резиновый уплотнитель.
После этого надо пальцем нажать на пружинный фиксатор и вывести его из фиксирующего крючка.
После этого нужно извлечь старую лампочку и установить на ее место новую.

Далее работа выполняется в обратном порядке – цоколь прижимается пружинным фиксатором, устанавливается на место резиновый уплотнитель и на контакты надевается колодка.
В завершение работы нужно подключить аккумулятор и проверить работу головного освещения.

Если же вы все же взялись за стекло, его нужно протереть спиртом.

Вот и вся инструкция по замене ламп. Вся вышеописанная процедура, как правило, занимает несколько минут.

Замена предохранителей

Если после вышеописанной процедуры все равно не горит ближний свет в Рено Сандеро, следует проверить предохранители. Они расположены в салоне, в левом торце панели приборов.

За ближнее освещение отвечают предохранители F9 (левая фара) и F10 (правая фара). Следует отметить, что не всегда можно визуально заметить повреждение предохранителя. Поэтому для проверки, следует установить новый защищающий элемент.

Если же проблема не связана с предохранителями, необходимо обратиться за помощью в сервисный центр.

Вывод

При выборе лампочки головного освещения для Сандеро, следует обращать внимание на основные ее характеристики, которые мы рассмотрели выше. Что касается самого процесса замены, то он не имеет никаких сложностей. Для этого нужно лишь выполнить несколько действий в описанном порядке

Для этого нужно лишь выполнить несколько действий в описанном порядке.

Ознакомиться с дополнительной информацией по озвученной теме можно из видео в этой статье.

Какая лампа ближнего света подойдёт на Рено Сандеро первого поколения?

Подходящие годы выпуска автомобиля: 2010, 2011, 2012, 2013, 2014.

Обратите внимание, что одна и та же лампочка используется для ближнего и дальнего света

Philips X-treme Vision — самые яркие лампочки

Что нам больше всего нравится: белый яркий свет, увеличенная зона освещения.

Результаты тестов

Победитель теста Auto Express. По результатам измерений граница яркого светового пятна — в 75 метрах от автомобиля.

Что нам больше всего нравится: по цвету близки к штатным лампам, работать должны дольше обычных лампочек.

Что нам больше всего нравится: недорогие, хороший срок службы, страна производства.

Замена лампочек на Рено Сандеро Степвей Поэтому несмотря на все плюсы вышеупомянутых, галогенные лампы пользуются большей популярностью так как их технические параметры выше чем у новинок. Спрашивайте, я на связи!

Противотуманные фары

В вариантном исполнении автомобили укомплектованы противотуманными фарами, установленными в нижней части переднего бампера.

Противотуманные фары можно включить подрулевым переключателем только при включенном наружном освещении.

Задние фонари

В фонарях, выполненных в современном стиле, установлены прозрачные плафоны указателей поворота и света заднего хода.

Лампа заднего противотуманного фонаря установлена в левом заднем фонаре.

Противотуманный фонарь можно включить подрулевым переключателем только при включенном наружном освещении.

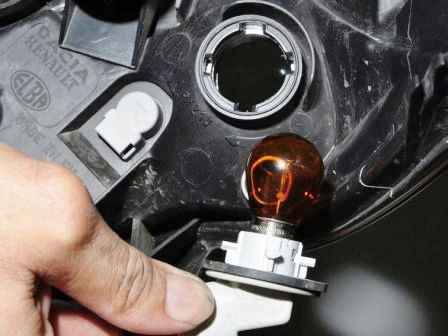

Указатели поворота

Лампы указателей поворота установлены в блок-фарах, задних и боковых фонарях.

Указатели поворота включаются левым подрулевым переключателем (лампы одного борта в зависимости от положения переключателя) или выключателем аварийной сигнализации (все лампы одновременно).

Корректор света фар

В вариантном исполнении автомобили укомплектованы корректором света фар, позволяющим изменять направление пучка света фар в вертикальной плоскости в зависимости от нагрузки автомобиля.

Замена ламп в блок фаре

Для замены ламп в блок-фаре открываем капот и отсоединяем минусовую клемму аккумулятора

Отсоединяем колодку проводов от лампы ближнего/дальнего света

Снимаем крышку фары

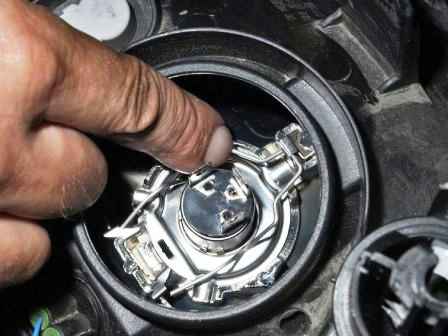

Выводим пружинный фиксатор из крючков на отражателе

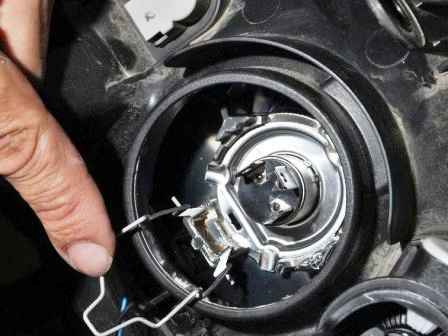

Откидываем фиксатор цоколя лампы

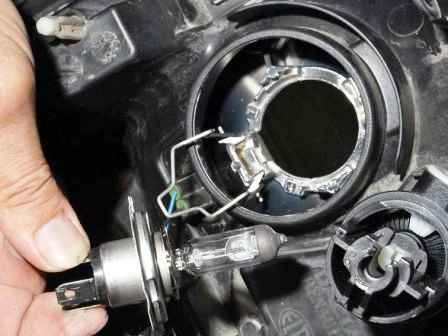

Извлекаем лампу ближнего/дальнего света

Устанавливаем новую лампу – H4 60/55 А. Фиксируем лампу пружинным фиксатором, устанавливаем крышку и подсоединяем колодку проводов.

Замена лампы габаритного света

Поворачиваем патрон лампы габаритного света по часовой стрелке

Извлекаем патрон с лампой габаритного света из корпуса блок-фары

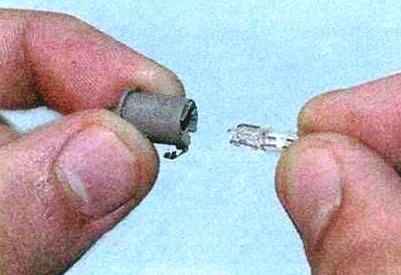

Извлекаем из патрона бесцокольную лампу

Вставляем новую лампу W5W габаритных огней в патрон и устанавливаем его на место

Замена лампы указателя поворотов

Отжимаем фиксатор колодки проводов лампы указателя поворотов

Вынимаем колодку проводов

Поворачиваем патрон лампы указателя поворотов против часовой стрелки и извлекаем его из блок-фары

Нажимаем на лампу и поворачиваем ее против часовой стрелки, извлекаем ее из патрона

Устанавливаем новую лампу PY21W в обратной последовательности

Замена лампы повторителя поворотов

Оттягиваем фонарь повторителя поворотов на себя, преодолевая усилие фиксаторов, вынимаем его из отверстия крыла

Отсоединяем патрон, с лампой повернув его против часовой стрелки

Извлекаем бесцокольную лампу.

Устанавливаем новую лампу WY5W и устанавливаем фонарь повторителя поворотов в обратном порядке.

Замена лампы в заднем фонаре автомобиля

Для замены ламп в заднем фонаре нужно снять фонарь, для этого отсоединяем минусовую клемму аккумулятора

Снимаем обивку багажника со стороны снимаемого фонаря

Откручиваем пластмассовую гайку крепления заднего фонаря

Извлекаем фонарь на длину присоединенных проводов

Нажав на фиксатор, отсоединяем колодку проводов от заднего фонаря

Снимаем задний фонарь

Снимаем с фонаря шумоизоляционную накладку

Нажимаем пальцами на фиксаторы

Снимаем заднюю крышку фонаря в сборе с патронами ламп

Слегка вдавливая в патрон лампу, требующую замены, поворачиваем ее против часовой стрелки и вынимаем из патрона

При установке новой лампы выступы на лампе должны попасть в прорези на патроне.

Затем фиксируем лампу в патроне, повернув ее на 90˚ по часовой стрелке.

Устанавливаем детали в обратном порядке.

Замена лампы освещения номерного знака

Отключаем минусовую клемму аккумулятора

Поддеваем фиксатор

Вынимаем фонарь освещения номерного знака

Поворачиваем патрон лампы по часовой стрелке на 90˚

Извлекаем патрон с лампой

Вынимаем бесцокольную лампу из патрона

Устанавливаем новую лампу W5W в обратном порядке.

Замена лампы в дополнительном стоп-сигнале

Отсоединяем минусовую клемму аккумулятора

Нажимаем два фиксатора

Снимаем кожух дополнительного сигнала

Для замены лампы отжимаем вниз фиксатор патрона

Поворачиваем патрон лампы по часовой стрелке

Вынимаем патрон с лампой из корпуса сигнала

Потянув лампу, вынимаем ее из патрона

Устанавливаем новую лампу P21W в обратном порядке.

Замена лампы в плафоне освещения салона
