Что делать, если на ваз-2114 отсутствует зарядка аккумулятора

Пропала зарядка аккумулятора на ваз 2121: причины и способы завести двигатель

Как узнать что зарядка на аккумулятор не идет?

Аккумулятор не заряжается от генератора. Первый сигнал о том, что на аккумуляторную батарею не идет зарядка – горящая красная лампочка аккумулятора! И дабы убедится в этом, можно проверить напряжение АКБ. На клеммах аккумулятора должно быть 12,5… 12,7 В. Когда же двигатель запущен, то напряжение поднимется до 13,5… 14,5 В. При включенных потребителях и работающем двигателе показания вольтметра, как правило, скачут от 13,8 до 14,3V. Отсутствие изменений на табло вольтметра или когда показатель выходит за пределы 14,6В говорят о неисправности генератора.

Когда генератор работает, но не заряжает аккумулятор, причина может скрываться в самой батарее. Видимо она была полностью разряжена, что называется “в ноль”, тогда напряжение менее 11V. Нулевой заряд может возникать по причине засульфатированности пластин. Если сульфатация незначительная – ее можно попытаться устранить. И попробовать зарядить при помощи пуско-зарядного устройства.

Как понять что аккумулятор не заряжается от зарядного? При подключении аккумулятора к зарядному устройству свидетельством того, что он полноценно заряжается, является, постоянно меняющееся напряжение на клеммах и скачущие показатели напряжение или тока на циферблате устройства. Если заряд не идет, то изменения не будет. Когда нет зарядки на аккумуляторную батарею из зарядного устройства типа Орион (имеющего лишь индикаторы), то очень часто можно наблюдать гудение и редкое мигание лампочки “ток”.

Не горит лампа зарядки

Поскольку индикатор на панели приборов является звеном в цепи возбуждения генератора, отсутствие вспыхивания во время включения зажигания приводит к потере его работоспособности.

Виновата лампа или причина лежит в другом (реле-регулятор напряжения, контактная группа замка), возможно понять путем отсоединения клеммы 61 от генератора при включенном зажигании, с последующим замыканием провода от панели приборов на корпус автомобиля. В случае, если она загорелась, проверяют исправность обмотки ротора, щеток и «шоколадки».

При противном стечении обстоятельств, исследуют работоспособность предохранителя №2 (8А) и лампочки путем замены упомянутых на заведомо исправные.

Что нужно учитывать выбирая новый аккумулятор

По паспорту АКБ рассчитана на 3-5 лет активной эксплуатации (реально выходит меньше). Поэтому со временем возникает необходимость купить и подключить аккумулятор ВАЗ 2107 вместо вышедшего из строя.

Приобретая новую АКБ, следует учитывать ряд параметров и характеристик.
Тип батареи: обслуживаемая и необслуживаемая. Первый вариант позволяет проверять и пополнять уровень электролита. Это дает возможность дольше пользоваться АКБ.

Следующий вопрос: какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели годятся батареи емкостью в 50–60 А*ч. Однако учитывая, что современные авто оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах. Кроме того, карбюраторные модели ВАЗов требуют более мощных АКБ – больше потребляют энергии при запуске.
По габаритам на ВАЗ 2107 требуются источники питания размерами 242*175*190 мм. Под них подходит подавляющее большинство имеющихся на рынке образцов.

При выборе аккумулятора следует учитывать и место проживания владельца «семерки». Тем, кто обитает на юге, можно приобрести менее мощную батарею. Северянам рекомендуется предпочесть АКБ с повышенной емкостью: на морозе машина заводится с большими энергозатратами.

Контрольная лампочка

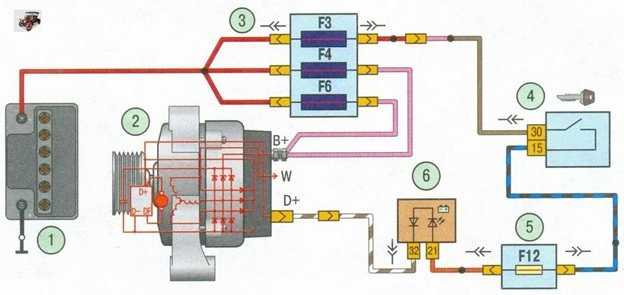

Как видно из схемы, в системе зарядки задействуется большое количество составных элементов и каждый из них может стать причиной плохой зарядки или ее отсутствия. Для отслеживания процесса зарядки батареи приборная панель автомобиля оснащена контрольной лампочкой.

Если система в исправности, после завода сигнал контроля включается. Но когда мотор войдет в рабочий режим, лампочка зарядки аккумулятора ВАЗ 2107 не горит. Это значит, что запас энергии батареи пополняется от генератора. Параллельно стрелка на вольтметре перемещается в зеленый сектор.

Признаки отсутствия зарядки АКБ:

    • Дергается стрелка заряда аккумулятора ВАЗ 2107.
    • Контрольный сигнал не гаснет. В отдельных случаях моргает лампочка аккумулятора ВАЗ 2107.
    • Стрелка вольтметра после запуска двигателя не уходит к зеленой зоне.
    • При работающем моторе напряжение на батарее должно держаться в районе 13,9.
    • Допустимое отклонение в любую сторону не превышает 0,3 В. Недозаряд аккумулятора ВАЗ 2107 в этих пределах еще не страшен.

Падение напряжения до 12 В говорит: с генератора заряд не идет!Тускло горит лампа зарядки аккумулятора ВАЗ 2107 – недозарядка АКБ.

Разрядка АКБ

  1. Первым делом проверяем исправность ремня и его натяжку. Если он поврежден или слабо натянут то зарядка будет меньше нормы и в конечном итоге приведет к неисправности аккумулятора. Ремень также частично отвечает за работу охлаждающей помпы, так что его повреждение может стать причиной и других проблем.

Причина №6. Неисправен регулятор напряжения Но, как правило, проблема всегда на поверхности, а причина – плохой контакт, перегоревшая лампочка или неисправное реле-регулятор. Удачи на дорогах и конечно же без поломок.

Технические характеристики
Отзывы владельцев
Поломка датчиков
Симптомы неисправности
Сгорел предохранитель
Сгорела лампочка
Система зажигания
Расшифровываем коды

Изношен ремень ГРМ

Редкая причина, но её тоже не стоит упускать из виду. Менять его нужно строго по инструкции — через каждые 50–60 тыс. километров пробега. Регулярно следить за целостностью. Если изношены зубья или на детали много трещин, распредвал просто не сможет вращаться. Поэтому двигатель машины и не заводится даже с новым аккумулятором.

Бывает и такое, что из‐за ослабления ремня смещаются метки. Результат — давление образуется в одной рабочей камере, но электроискра воспламеняет топливную смесь в другом цилиндре. Тут надо обязательно выставить мотор в положение такта, после чего внимательно проконтролировать состояние меток. Если они нарушены, ремень надо скинуть, и правильно выставить звёздочку распредвала. Совпадать обязана и риска маховика, которая предусмотрена на многих газораспределительных механизмах.

Изношенный ремень ГРМ нужно срочно менять

Вообще, не рекомендуется повторно пытаться завести мотор при новом аккумуляторе, нормально работающем зажигании, исправной электрике и безупречной топливной подаче. С учётом возможной неисправности приводного ремня, это может вызвать деформацию цилиндров и других внутренних элементов ДВС. Лучше сразу проверить ремень, чтобы не сделать хуже.

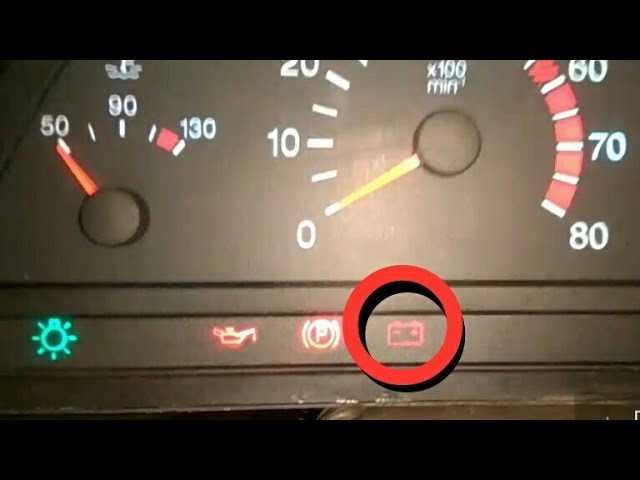

Почему не горит индикатор АКБ

На самом деле, основных причин бывает несколько. Часто перестает работать сама лампочка АКБ, встроенная в индикатор. Не исключено, что сгорел предохранитель, проблема в реле или есть замыкание в электроцепи до генератора.

Владельцы машин часто допускают ошибку — сразу разбирают панель и по неосторожности замыкают какую-то часть зажигания. Например, можно легко спалить светодиоды и другие блоки, а также реле

Контрольная лампочка расположена на приборке автомобиля. Хотя она копирует значок АКБ, на самом деле показывает состояние генератора — преобразующего механическую энергию в электрическую. Данное устройство переменного тока выполняет несколько функций: обеспечивает зарядку батареи и питает все остальные электросистемы машины после запуска двигателя.

Поиск неисправностей — с чего начать

Первое, что следует проверить — это наличие перегрузки в бортовой сети. Безусловно, если в вашей автомашине не установлено ничего, кроме стандартной магнитолы, то делать этого не нужно, но если вы — любитель тюнинга, то проверку следует начать именно с этого варианта.

Для того, чтобы проверить нагрузку на сеть, потребуется хотя-бы визуально оценить количество дополнительно установленных световых и звуковых приборов, а также сравнить их суммарную мощность с мощностью генератора.

После этой процедуры нужно будет запустить автомобиль и проверить работу генератора. Если аккумуляторная батарея начнет заряжаться, значит причина была именно в перегрузке.

Второе, что нужно будет проверить — это соответствие установленных в машине генератора и аккумулятора. Так, некоторые автомобилисты, устанавливающие дополнительное оборудование на свое авто, ставят и аккумуляторные батареи увеличенной мощности, думая, что они смогут обеспечить энергией все вновь смонтированные приборы.

На самом деле, это далеко не так. Если мощность АКБ превышает мощность генератора, то последний просто не сможет ее полностью зарядить, благодаря чему в бортовой сети только увеличатся энергопотери. Об этом следует всегда помнить.

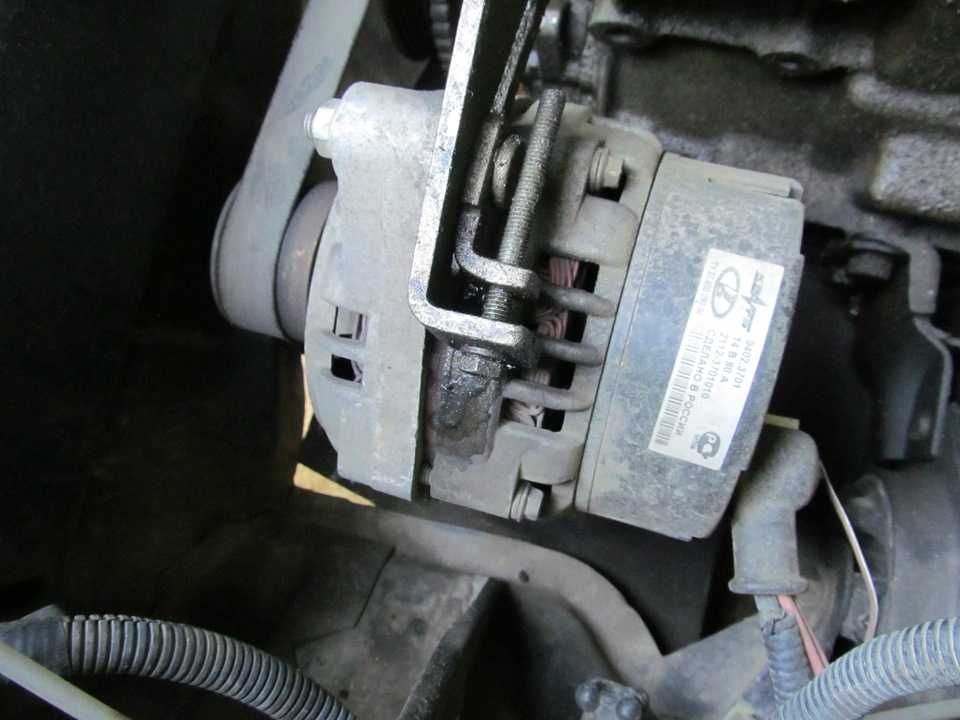

Поломки генератора и их устранение

Если оказалось, что все оборудование установлено правильно, то следует начать проверять электрическую цепь генератора. Первое, что в данном случае нужно осмотреть — это контакты. Если они ослабли — их следует подтянуть, если окислились — зачистить. Такая, казалось бы, «мелкая неприятность» вполне может стать причиной того, что генератор очень плохо заряжает батарею (или даже совсем не заряжает).


Контакты генератора ваз 2114

После проверки контактов нужно проверить натяжение приводного ремня. Если он очень ослаб, то вполне вероятно его проскальзывание и крайне плохая передача вращения на вал генератора. После подтяжки ремня зарядка АКБ при работающем двигателе должна восстановиться.

Следующим пунктом проверки работоспособности генератора являются его графитовые щетки. Они, как и любые другие графитовые щетки на любом другом устройстве со временем истираются. Проверить их состояние можно просто визуально — если от щеток мало что осталось и они плохо контачат с ротором, значит их следует заменить новыми. После этого генератор должен вновь заработать.


Щетки генератора ваз 2114

Иногда, если генератор не дает зарядку ваз 2114, причины могут крыться и в нем самом. Чаще всего к его поломке приводят замыкания обмоток ротора либо статора, выход из строя подшипников и другие причины. Узнать о том, что генератор вышел из строя, можно по горящей сигнальной лампочке в салоне. В этом случае не остается ничего другого, как заменить генератор на новый, поскольку починить его в случае замыкания — практически нереально.

Устранение неисправностей

Для начала нужно зачистить клеммы АКБ и внутренние поверхности клемм проводов на аккумуляторе. Если это не дало результата, замеряется напряжение на выходе генератора (клемма «30») относительно «массы» при работающем двигателе (частота вращения коленвала 1000-1200 об/мин). Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора до АКБ. В крайнем случае меняется этот провод.

Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

Такие симптомы могут быть при слабом натяжении ремня генератора. Нужно измерить натяжение (при усилии на ремень в 10 кгс прогиб не должен быть более 12-17 мм), и если натяжение слабое, ремень натягивается или заменяется.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

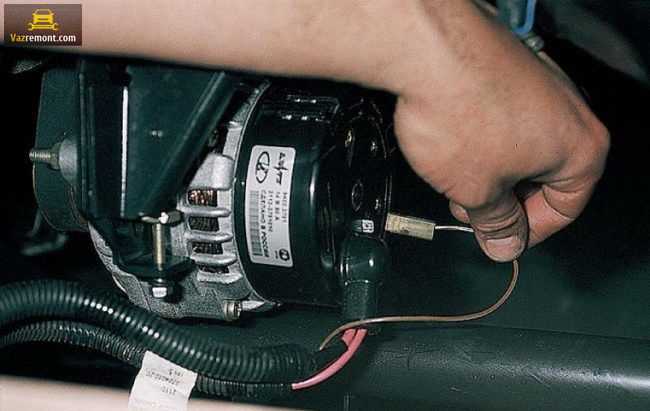

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Поломки контролирующего реле

Если в ходе проверки выяснилось, что нагрузка на бортовую сеть нормальная, а сам генератор полностью исправен, то следует обратить пристальное внимание на реле генератора ваз 2114. Выход из строя этого прибора очень часто приводит к проблемам с сетевым напряжением и отсутствием зарядки на АКБ

Для того, чтобы проверить работоспособность реле (которое, кстати, находится на задней части генератора и окрашено в черный цвет) понадобится мультиметр.

Сама проверка выполняется следующим образом:

  1. Поставить тестер в режим вольтметра.
  2. Измерить напряжение на выходах аккумулятора при неработающем моторе — оно должно оказаться в интервале между 12,5 и 13 вольтами.
  3. Запустить двигатель и повторно измерить напряжение на батарее — теперь оно должно оказаться в районе 14 вольт, а иногда — даже чуть больше.
  4. Включить потребители (например, дальний свет) и третий раз замерить вольтаж на АКБ. Теперь он должен оказаться на менее 13,2 В, а в идеале — около 13,9 В.

Также, можно проверить работоспособность и на снятом реле.

Делается это так:

  • минус реле соединяем с минусом аккумулятора;
  • выходы Б и В реле соединяем с плюсом аккумулятора;
  • к щеткам, установленным в блоке реле, подсоединяем при помощи проводков 3 Ваттную лампочку. Если при этом она загорится — значит реле исправно.

Если в ходе проверки выяснилось, что реле неисправно, то следует его заменить.

Выполняется вся процедура следующим образом:

Такой вариант снятия реле наиболее удобен, хотя в некоторых случаях его можно демонтировать и вместе с генератором. Как будет удобнее провести эту процедуру в каждой конкретной ситуации — решает сам водитель.

Как функционирует электроника автомобиля

Современный автомобиль буквально напичкан электроникой и всевозможными датчиками, призванными облегчить управление транспортным средством и повысить безопасность водителя и пассажиров. Всем этим хозяйством управляет бортовой компьютер, который анализирует полученные от приборов и датчиков данные, реагируя на них соответствующим образом.

Если поступающая информация не согласуется с правильными диапазонами значений или она не доходит до ЭБУ, последний будет пытаться сообщить водителю о возникшей проблеме, будь то падение давления масла в системе, критическое снижение уровня топлива или отсутствие заряда аккумуляторной батареи.

Во всех этих и многих других случаях на приборной панели загораются соответствующие лампочки, помогающие водителю сориентироваться и принять правильное решение. Индикатор, сообщающий о том, что на ВАЗ-2114 не идёт зарядка на аккумулятор, как видно из рисунка, располагается в нижней левой части панели (на него указывает цифра 16):

Схема включения реле-регулятора

По схеме видно светодиод HL 4 загорится если на контакт разъема 21 придет плюс от замка зажигания и диод VD 1 пропускает минус от светодиода через разъём 32 на плюсовую щетку  реле регулятора где через обмотку якоря и минусовую щетку светодиод и находит себе минус при этом загорается. В моём случае не было контакта на плюсовой щетке из за того что она стерлась и подклинила в посадочном месте короче говоря подвисла. Я просто поменял реле регулятор с новыми щетками и зарядка появилась. Мне  повезло. Было сложнее, если перегорел светодиод или диод VD 1 пришлось бы их менять.

Диагностика неисправности

В любом случае необходимо  прозванивать цепь от диода  VD 1 до разъема на реле регуляторе генератора. Проще всего это сделать, если снять разъём с генератора на который приходит плюс для обмотки возбуждения и соединить его с массой

контрольная лампочка с изображением АКБ при включенном зажигании должна загореться. Всё, скорее всего как и в моем случае, проблема в щетках.

Когда двигатель заводится и лампочка тухнет это означает что электронный блок подает ток возбуждения генератора на щетку реле, диод VD 2 пропускает плюсовой сигнал а вот диод VD 1 закрывается из за своего свойства пропускать ток в одну сторону и  светодиод  гаснет

Причины отсутствия зарядки аккумулятора

Для правильной работы системы зажигания и других электрических схем ВАЗ 2107 напряжения в бортовой сети должно быть постоянным. При не работающем двигатели, постоянное напряжение поддерживает аккумулятор. После запуска двигателя, вступает в работу генератор автомобиля, он обеспечивает зарядку аккумулятора и поддерживает напряжения бортовой сети в пределах 13,6-14,2 вольт.

Независимо от оборотов напряжение на генераторе должно оставаться постоянным. Это обеспечивается реле-регулятором, которое в зависимости от оборотов меняет напряжение цепи генератора. Если напряжение падает ниже допустимого уровня, ток обмотки повышается, повышая выходное напряжение и наоборот.

Если нет зарядки на ВАЗ 2107, возможные причины могут быть следующими:

  • плохой контакт или обрыв в сети возбуждения выходного напряжения генератора;
  • неисправно реле-регулятор;
  • обрыв ремня генератора.

Устранение неисправности работы генератора следует, прежде всего, начать с выявления причины отсутствия заряда АКБ.

Процесс замены генератора

Чаще всего узел выходит из строя именно после подключения к бортовой части авто различных электронных устройств. Чем больше потребителей энергии, тем выше должно быть напряжение генератора.

Именно поэтому мы рекомендуем вам учитывать количество используемых электронных девайсов при покупке нового узла. Самый оптимальный вариант – это генераторы на 115-120 ампер.

Приступим к выполнению работ. Для демонтажа генератора вам нужен ключ на 13:

  • Отключите АКБ. Демонтируйте ремешок привода механизма согласно инструкции по эксплуатации.
  • От разъема D+ отключайте колодку. Затем отодвигайте резиновый чехол, чтобы получить доступ к крепежу контактной шпильки и колодки с проводкой.
  • Теперь выкручивайте фиксирующую гайку и демонтируйте ее. Извлеките винт и избавьтесь от оставшихся креплений. Не забывайте про регулировочный винт.
  • Когда все крепления будут извлечены, проведите демонтаж натяжной планки.
  • Снимите сам механизм.

Теперь вы можете заменить отдельные элементы или приобрести новый узел. После завершения ремонтных работ остаётся установить генератор на место, сам процесс практически идентичен (выполняется в обратном порядке).

Обратите внимание, что если вы владелец Лады Приоры с кондиционером, процесс снятия генератора будет несколько отличаться:

  • Снимите защиту и отсоедините плюсовую клемму от генератора.
  • Ролик-натяжитель ремня опустите, крепления кондиционера открутите.
  • Отведите кондиционер, чтобы освободить пространство для дальнейшего снятия генератора.
  • Открутив все крепления, аккуратно снимаем устройство.

Не забудьте отрегулировать натяжение ремешка, чтобы избежать сбоев в работе механизма. Затем гайку фиксации натяжной пленки закрутите, соблюдая момент 20 Нм. Обязательно опирайтесь на схемы при монтаже, чтобы избежать ошибок, которые повлекут за собой выход системы из строя.

Возможно, вам потребуется дополнительная замена подшипников и диодного моста. Если у вас возникают сомнения и вы не уверены, что сможете провести процедуру замены комплектующих самостоятельно, лучше обратиться в салон.

Лампочка может перегорать из неисправной электрической цепи

Проблема с цепью, питающей лампочку аккумулятора, может вызываться несколькими причинами. Рассмотрим все.

Итак, довольно распространёнными становятся неполадки с контактами. Обычно такая ситуация возникает весной, после холодов. За зимние месяцы на разъёмах скапливается влага, вызывающая образование окислов. От этого контакт становится значительно хуже, в результате чего индикатор перестаёт включаться.

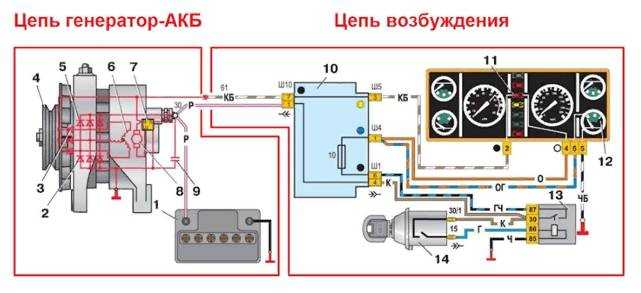

Схема электроцепи Ваз 2107

Как правило, данная проблема проявляется не сразу, не является стабильной. Другими словами, лампочка может один раз загореться, в другой раз нет. Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.

Лампочка может перегореть по причине обрыва цепи. Чтобы удостовериться в этом, следует вооружиться мультиметром. Прибором проверяется цепь с целью определения неисправного участка.

Проверяем свечи зажигания

Обязательно тестируются, если после замены АКБ машина не заводится. Лучше проверить свечи зажигания их сразу, чтобы совершить меньше действий. Как правило, часто свечи зажигания портятся на машинах, где есть вероятность заливания элементов. К этому приводят многократные попытки завести авто с подсосом топлива.

Действия при проверке свечей:

  • выключить двигатель;
  • открыть капот, подождать остывания мотора;
  • пометить карандашом или маркером высоковольтный кабель — чтобы не перепутать схему (рекомендуется смотреть руководство по эксплуатации конкретного автомобиля, так как понять комбинацию соединения проводки сложно, особенно на 8-цилиндровых силовых агрегатах);
  • отсоединить все высоковольтные кабели, потянув за крышку у самого основания, чтобы не повредить тонкую резину;
  • почистить свечное отверстие сжатым воздухом или щёткой;
  • откручиваем свечи торцевым ключом.

Элементы искрообразования не должны быть мокрыми, чёрными и поломанными. Любой признак, вызывающий сомнение — повод для замены. После установки новой свечи, повторяем попытку завести мотор.

Для проверки используются измерители пластинчатые, круглые и монетного типа. Нужно выставлять в пределах 0,028–0,060 дюйма.

Измерители зазора свечей зажигания

Как проверить реле-регулятор напряжения генератора

Электрическая сеть любого автомобиля питается за счет генератора, который приводится во вращение двигателем при помощи ременной передачи. Его обороты постоянно меняются, начиная от 900 и заканчивая несколькими тысячами, вызывая соответствующее вращение ротора. Для нормальной работы всех электроприборов и зарядки аккумулятора, в бортовой сети напряжение должно быть стабильным, что обеспечивает реле-регулятор. Являясь самым слабым звеном в системе электроснабжения, устройство в первую очередь нуждается в проверке при обнаружении неполадок зарядки АКБ и других поломках электросети автомобиля.

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего ВАЗ 2107 разряжен, «виновником» может быть один из трех элементов: генератор, регулятор напряжения, связи между ними. Определить «кто виноват» может быть очень просто, даже без дополнительных приспособлений. Как – эта статья поможет.

Выполняем проверку с помощью штатного оборудования

Есть два прибора для контроля работы генератора на «семерке»: вольтметр и контрольная лампа на панели приборов. С их помощью вы сможете отследить причину своих проблем.

1) Включите зажигание, не включая стартер, и посмотрите на контрольную лампу. Он должен засиять во всей красе, как на фото. Стрелка вольтметра обычно находится на белом участке шкалы (фото). Скажем все ОК – переходим к шагу 2

Индикатор заряда аккумулятора горит

Положение стрелки вольтметра перед запуском двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверить предохранитель № 10 в монтажном блоке. 99% будут сожжены. В этом случае все остальные сигнальные лампы на панели приборов также будут обесточены. Замените его идентичным и дважды проверьте. Если предохранитель снова перегорел, необходимо искать причину, то есть короткое замыкание. Проверяем, не отсоединились ли провода генератора, не потёрта ли где-нибудь изоляция и тд

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, вышел ли провод из клеммы «61». Если там все в норме, необходимо проверить наличие «плюса» на этом проводе с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора ВАЗ-2107

Никакого «плюса» нет: придется снимать приборную панель и проверять лампу

Замените сгоревший. Как снять панель смотрите на видео

Никакого «плюса» нет: придется снимать приборную панель и проверять лампу. Замените сгоревший. Как снять панель смотрите на видео

https://youtube.com/watch?v=_hpO2CC_yW8

2) Запускаем двигатель. Контрольная лампочка должна погаснуть, стрелка вольтметра входит в зеленый сектор и находится от центра к правому краю (фото). Если да, то, скорее всего, генератор работает нормально.

Вольтметр показывает напряжение в норме (есть заряд)

Лампа продолжает гореть или слегка тускнеет

Если выпустить газ, он отключается на высоких оборотах и ​​снова воспламеняется, когда они уменьшаются. Стрелка вольтметра находится в белом секторе и при увеличении скорости уходит к зеленой границе. Вывод: неисправен генератор. Такой же вывод, если лампа продолжает гореть на любой скорости и стрелка вольтметра находится в белом секторе и даже становится красной.

Слишком низкое напряжение (двигатель работает). Слабый заряд

3) Если генератор работает, но батарея постепенно разряжается, мы сделаем еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, поворачиваем ключ на «10» и, ослабив отрицательную клемму АКБ, снимаем ее. Двигатель на холостом ходу (примерно 900 об / мин) не должен глохнуть. Если двигатель остановился, верните клемму на место и начните заново. Поддерживая скорость 1200-1500, снова снимаем терминал. Двигатель снова остановился? Затем выключите фары, оставьте включенным вентилятор отопителя, повторите тест. Теперь двигатель продолжает работать с отключенным отрицательным полюсом от аккумуляторной батареи. Выход генератора работает, но не обеспечивает необходимый ток, его нужно отремонтировать.

Примечание! С таким контролем лучше и безопаснее работать вместе. Не отсоединяйте клемму аккумулятора, по крайней мере, не включив вентилятор отопителя или другую нагрузку. Скачок напряжения при отключении может «сжечь» электронные компоненты систем зажигания. Будьте особенно осторожны при использовании автомобиля с инжекторным двигателем.

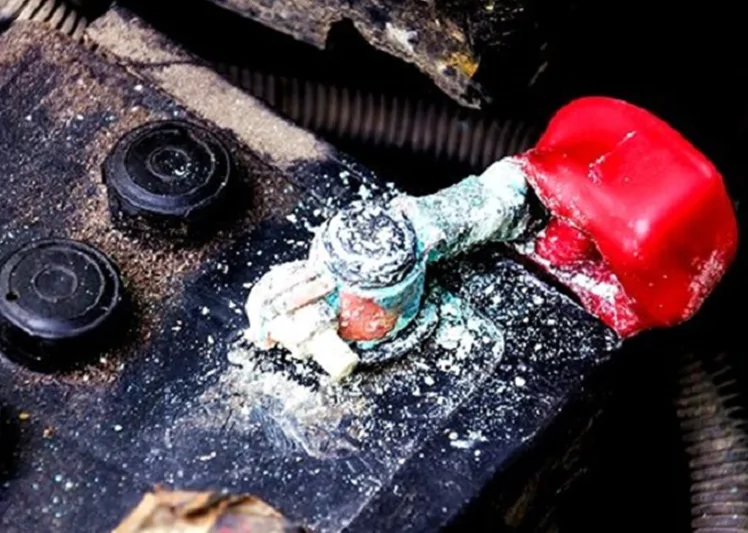

Контакт на клеммах аккумулятора – как улучшить?

Со временем клеммы аккумулятора, а также контакты на проводах теряют свои свойства проводимости, окисляются и покрываются различными видами налета. Если вы начали замечать неправильное поведение автомобиля в разных ситуациях, следует проверить качество контакта.

Для этого сделайте следующее:

  • откройте капот;
  • открутите фиксаторы на контактах проводов на аккумуляторе;
  • снимите контакты и осмотрите клеммы;
  • возьмите мелкую наждачную бумагу и очистите клеммы от налета;
  • также очистите внутренние части контактов на проводах;
  • наденьте контакты и закрутите фиксаторы;
  • убедитесь, что контакты зафиксировались должным образом.

Это должно помочь в том случае, если изначально проблема была вызвана именно потерей контакта на клеммах. Но если проблемы скрыты в другом узле, вы будете сталкиваться с ними и дальше. Так что стоит внимательнее исследовать другие возможные причины, по которым при повороте ключа гаснут лампы на приборной панели и появляются другие признаки падения напряжения в бортовой сети автомобиля.

Симптомы пропадания зарядки аккумулятора на Приоре

Самым первым моментом, на который многие и обращают внимание — загорелась лампочка зарядки аккумулятора на приборной панели. Если под рукой есть мультиметр, то можно замерить выдаваемый ток зарядки, подключив контакты к клеммам «+» и «-» соответственно

Если даже без нагрузки показания прибора менее 13 Вольт, это говорит о том, что есть определенные проблемы с зарядкой.

Конечно, можно (хотя крайне не рекомендуется) скинуть клемму «-» с аккумулятора во время работы мотора, тем самым проверив работоспособность генератора. Если мотор заглохнет, это будет говорить о том, что зарядки на самом деле нет, и соответственно — генератор неисправен.

Также, лампа зарядки может гореть в пол накала, что также говорит о недостаточном токе заряда. Если один из перечисленных выше симптомов имеет место быть, необходимо выполнить диагностику генератора и его деталей. При необходимости заменить их новыми. Если есть чем дополнить данную статью, можете комментировать ниже.

Не заряжается аккумулятор на ВАЗ 2115

Если кто сталкивался или знает в чем может быть проблема:

Началось все с того, что лампа зарядки горела очень тускло, почти не видно ее было даже ночью и только на холостых. И зарядка шла.

Затем все было тоже самое но зарядка пропала. Потом через пару дней езды аккумулятор видимо разрядился и индикатор начал гореть ярко и соответственно зарядки тоже не было.

Заменил регулятор напряжения, конденсатор и в конце диодный мост.

Зарядка на холостых по прежнему не идет, идет только при 3000-3500 оборотов и то индикатор становится тусклым и до конца не гаснет. Ремень натянут нормально.

Может там в цепи есть где предохранитель? или в процессе земены могло сгореть ченить например диодный мост или регулятор с кондером? (потому что по очереди менялись детали и проверялось все со старыми)может есть вариант как это все проверить? может тупо провод где оборвался?

может проблема кому то известная и кто-то смог решить ее не затрачивая много денег, т.к. на данный момент я в другом городе и мне обратно еще ехать 500 км.

С чего начать проверку

Если не горит значок аккумулятора ВАЗ 2107, вольтметр выдает нормальные показания, но батарея при всем том не заряжается, значит, отсутствует (или недостаточное) соприкосновение на клеммах. Сильное их окисление может стать причиной того, что напряжение от генератора на батарею просто не будет поступать. Поэтому необходимо клеммы снять, тщательно очистить их, а также выводы АКБ, после чего снова подключить аккумулятор к бортовой сети и проверить работоспособность системы подзарядки.

В том случае, когда напряжение на аккумуляторе ВАЗ 2107 по-прежнему ниже нормы, нужно его вымерить на выходе с генератора при запущенном моторе. Большая разница между показаниями на выводе и на батарее? Попробуйте зачистить контакты и проверить провод, соединяющий АКБ с генератором. Перебитый – требует замены.

Следующий элемент, который проверяется – ремень привода генератора. В случае послабления, он будет проскальзывать по шкиву, из-за чего генератор не сможет выработать необходимое количество электроэнергии. И хоть зарядка и будет осуществляться (при условии исправности цепи), но ее будет недостаточно. При этом двигатель работает, вольтметр выдает норму. Однако если систему нагрузить чуть больше – например, включить фары – то напряжение резко падает. Тогда, если пропадает заряд аккумулятора на ВАЗ 2107, это говорит о том, что ремень натяжения слабо натянут, пробуксовывает. Ремень следует подтянуть; если он износился в ходе эксплуатации – заменить. Но и перетягивать нельзя: избыточное напряжение ремня дает перегрузку на помпы, генераторные подшипники.

Третий компонент цепи, который проверяется при первичной диагностике – предохранитель №10 (в коробке предохранителей). Именно он отвечает за подачу напряжения на АКБ: перегорел предохранитель зарядки аккумулятора ВАЗ 2107 – система работать не будет.

Понравилась статья? Поделиться с друзьями:
Транспортный эксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
