Щелкает реле стартера, но не крутит, в чем причина неисправности

Неполадки в электрической цепи

В первую очередь это относится к аккумуляторной батарее, она может разрядиться или вовсе выйти из строя. Если вы сомневаетесь в надёжности, следует показать её в специализированную мастерскую, где она полностью будет проверена.

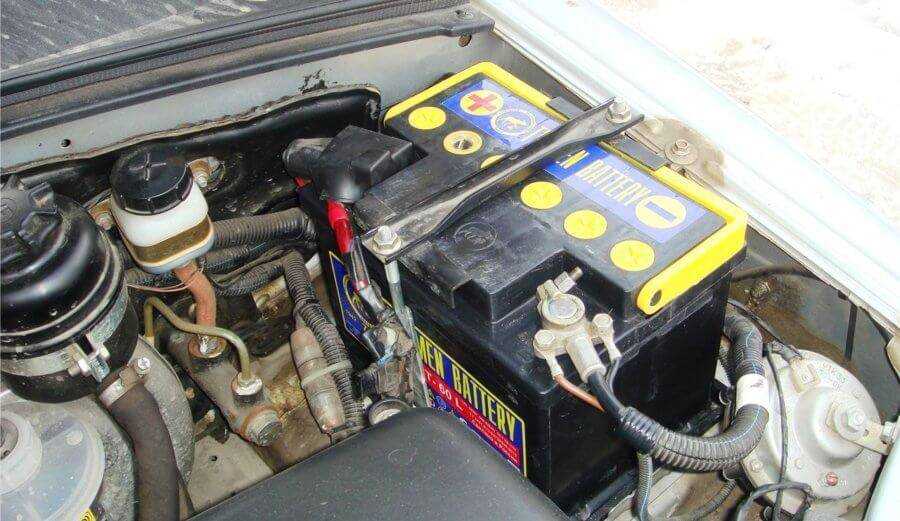

Плохие контакты на клеммах АКБ. Эту неполадку легко обнаружить и устранить своими руками, лучше всего очистить их при помощи наждачной бумаги, и промазать специальной токопроводящей смазкой.
Есть неполадки в стартере, они могут быть из-за неполадок как внутри устройства, так из-за выхода из строя проводки. Для проверки, также необходимо показать его специалистам.
Дефект в работе свечей, который мог возникнуть из-за некачественного топлива, либо их продолжительной эксплуатации.
Перегорание одного из предохранителей, которые отвечают за ту или иную цепь.
Выход из строя реле, в первую очередь это относится к реле зажигания.
Перегорание или обрыв провода, которые выходят от аккумуляторной батареи, стартера или инжектора.
Проблемы с сигнализацией или иммобилайзером. Именно эти цепи становятся частой причиной неисправностей в зажигании.

Как самому проверить тяговое реле стартера

Во время замеров нужно обратить внимание на следующее: если замеры на входе показывают напряжение, которое соответствует нормальному заряду батареи, но во время срабатывания тягового реле на выходе напряжение падает в 2-3 раза, тогда высока вероятность подгорания силовых контактов втягивающего реле. Если же напряжение на входе соответствует напряжению заряженной АКБ и аналогичный показатель напряжения отмечается на выходе тягового реле, тогда контакты тягового реле в полном порядке

Это говорит о том, что поломка произошла в стартере. В первом случае тяговое реле следует разобрать, после чего следует зачистить контакты, а также почистить перемыкающую пластину. Неразборное тяговое реле следует заменить на новое или заведомо исправное устройство. Во втором случае понадобится снятие стартера для подробной диагностики и выявления неисправностей устройства

Если же напряжение на входе соответствует напряжению заряженной АКБ и аналогичный показатель напряжения отмечается на выходе тягового реле, тогда контакты тягового реле в полном порядке. Это говорит о том, что поломка произошла в стартере. В первом случае тяговое реле следует разобрать, после чего следует зачистить контакты, а также почистить перемыкающую пластину. Неразборное тяговое реле следует заменить на новое или заведомо исправное устройство. Во втором случае понадобится снятие стартера для подробной диагностики и выявления неисправностей устройства.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Как снять блокировку запуска двигателя. Проверка случайной активации иммобилайзера и способы отключения. Диагностика возможных неисправностей сигнализации.

Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса.

Почему масло в двигателе может замерзнуть: причины. Доступные способы запуска двигателя в том случае, если масло в моторе замерзло или слишком густое.

Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.

Назначение маховика в устройстве кривошипно-шатунного механизма. Виды маховиков и особенности демпфирующих систем.

Гранта из стандарта в норму
Абс на ниве где находится
Лада гранта проблема с электрикой
Как убрать царапины на литых дисках веста
Клинит задняя передача газель

Неисправность стартера

Порой, когда реле щелкает, но стартер не крутит – машина не заводится потому, что вышел из строя сам стартер. Вполне возможно, что перегорел или оборвался провод, который соединяет обмотку стартера и его реле, или же произошел обрыв обмотки стартера.

Вполне возможно произошло короткое замыкание в обмотках якоря или статора, а также в щеткодержателе. Определить замыкание, например, можно по фарам, при попытке завести двигатель они сильно затухают, а иногда и вовсе гаснут даже при полной зарядке батареи.

Если автомобиль используется довольно давно, то могли слишком сильно стереться щетки стартера или произошел износ его втулок. Как правило, произвести диагностику подобных неполадок в кратчайшие сроки невозможно, однако при наличии достаточного количества времени можно выяснить причину отказа стартера.

Ещё видео, принцип работы стартера, обязательно смотрим:

При возникновении проблем со стартом двигателя также не следует чрезмерно долго «гонять» стартер. Дело в том, что стартер по сути – это небольшой электродвигатель, который, однако же, обеспечивает раскрутку коленчатого вала. Для этого ему требуется очень высокая сила тока, поэтому не рекомендуется длительная работа стартера в пределах одной попытки запуска – вы сильно рискуете вывести его из строя (контакты могут попросту обгореть). Рекомендуется сделать три короткие попытки запуска двигателя, и если они не увенчались успехом, приступать к диагностике неисправностей.

Неисправности топливной системы

Даже если топливо подается, но его давление недостаточно высокое, это может служить причиной, по которой Шевроле Нива не заводится. Учитывая этот факт, выделим основные неисправности, характерные для автомобилей с инжекторным впрыском.

Неисправность топливного насоса.
Засорение топливного фильтра.
Засорение форсунок.

Напомним, что перечислены наиболее вероятные причины поломки. Возможно, что необходимо будет проводить дальнейшую и более детальную диагностику с помощью специального оборудования. Но если есть возможность устранить неисправность самостоятельно, вполне объяснимо желание ею воспользоваться. Вдобавок, это не так уж и затратно по финансам.

Как проверить втягивающее реле

Проверить ВР можно двумя способами — не снимая с автомобиля и после снятия вместе со стартером. Если вы предполагаете, что сигнал с замка — теряется где‐то в цепи — проведите сначала обычный тест на автомобиле, затем — по результатам, узел можно будет снять и проверить более точно — мультиметром.

Проверка не снимая с автомобиля:

Поставьте машину на ручник, убедитесь, что она стоит на нейтральной передаче.
Включите зажигание, оставьте ключ в замке.
Снимите с управляющей клеммы ВР разъем (тонкий провод).
Отверткой замкните клемму с верхним силовым болтом (плюс от АКБ).

Если после этого машина завелась – проблема в управляющей цепи (импульс с замка не приходит на клемму). Если стартер и дальше щелкает, но не крутит – проверяйте приборы по отдельности. Для этого «тяговое» нужно отсоединить от корпуса стартера (снимать с машины их проще вместе, а затем – разъединить).

Проверка после снятия:

Включить мультиметр в режим звуковой «прозвонки».
Соединить один щуп прибора с управляющей клеммой.
Второй – с нижним силовым болтом (клемма на щетки).
Если идет сигнал — втягивающая обмотка цела.
Оставив первый щуп на клемме, второй приложить к корпусу.
Если идет сигнал — удерживающая катушка — тоже цела.
Установить устройство вертикально, на якорь, выводами вверх.
Накинуть щупы на болты — один на верхний, другой — на нижний.
Нажать на реле, вдавив якорь до упора.
Если есть звук — силовые клеммы корректно замыкаются, пластина работает.
Если звука нет, но табло выдает цифры — не работает. Причина — постороннее сопротивление.

Проверка втягивающего реле мультиметром

При выявлении хотя бы одной поломки, деталь идет под замену на новую, или заведомо исправную. Если обе катушки целы, а пластина нормально замыкает «пятаки», остается провести испытание усилия, с которым запчасть двигает плунжер якоря. Для этого – сначала измерьте свободный ход плунжера, вставив реле на место в корпус, до плотного касания петлей рычажка вилки, и замеряйте линейкой расстояние между корпусом электростартера и самого втягивающего. Вытащите деталь, утопите плунжер до касания пружины, теперь отложите на плунжере полученное расстояние, от края корпуса. Отметьте (маркером или шилом).

Силовая проверка:

Зафиксируйте два провода одним концом на «массе» (корпусе) детали.
Один из этих проводов соедините с минусовой клеммой АКБ.
Наденьте на плюс АКБ третий провод с о штекером.
Одной рукой прижмите деталь к поверхности, «сжав» плунжер до отметки.
Наденьте штекер на разъем 50.
Коснитесь концом свободного провода (с корпуса) нижнего силового болта.
Если сердечник преодолеет сопротивление и втянется — проблемы нет, втягивающее реле — рабочее.

Для оценки усилия, нужно надежно зафиксировать устройство (за петлю на якоре) на ровном твердом основании. Поверхность не должна проводить ток — например, деревянный, или покрытый картонкой стол.

Набор «электрических» причин

Первый шаг в диагностике: снимаем колпак с любой свечи, устанавливаем свечу А17ДВРМ и, удерживая её плоскогубцами, включаем стартер.

Как снять колпак

Свечу нужно удерживать за шестигранник, плоскогубцы должны быть с изолированными ручками, а корпус свечи должен касаться «массы». В результате можно будет наблюдать искру. Если искра отсутствует, значит:

Неисправен блок ЭСУД либо на него не поступает напряжение;
Сгорел модуль катушек зажигания;
Неисправны высоковольтные провода.

Чертёж для пункта «1» приведён ниже.

Точка подвода питания к ЭСУД

Наличие искры «на воздухе» не гарантирует её наличия в двигателе. Свечи могут быть неисправны, может быть нарушен зазор и т. д.

Число причин, по которым Нива Шевроле не заводится, а стартер крутит, увеличилось до 7.

Иммобилайзер блокирует запуск двигателя

Если иммобилайзер был активирован, то рано или поздно запуск двигателя он заблокирует. Происходит это так: при включении зажигания индикатор мигает 15 с, затем гаснет. А затем система выдаёт звуковые сигналы.

«2» – лампа иммобилайзера

Модуль АПС-4 отключить можно. Для этого нужен «красный» обучающий ключ. Ну а блок АПС-6 отключить нельзя. Обычно приходится прошивать ЭСУД.

Не нужно паниковать сразу: возможно, блокировка происходит из-за нарушений в проводке «считывателя».

Предохранители и реле стартера Шевроле Нива

Столкнувшись с проблемой запуска мотора, одной из идей по исправлению становится замена реле стартера Chevrolet Niva. На пускателе силовой установки присутствует несколько тумблеров и предохранителей. Каждый регулятор отвечает за определенную часть процесса.

Обслуживание и ремонт узла требует наличия определенных знаний.

Где находится реле стартера на Ниве Шевроле

Следует учитывать, что расположение реле актуально не только для машин 2005 года выпуска. Устройство находится здесь и в автомобилях, выпущенных в:

2003;
2004;
2006;
2007;
2008.

С 2009 года

На модели автомобиля после рестайлинга расположение предохранителя немного изменилось. В версиях типа:

2010;
2011;
2012;
2013;
2014;
2015.

Реле переместили в монтажный блок под приборной доской.

Для доступа к узлу потребуется демонтировать защитный кожух и часть консоли.

Принцип работы

Прибор блокировки отвечает за включение устройства строго в определенный момент. После включения зажигания на стартер подается сигнал и срабатывает бендикс, якорь электродвигателя входит в зацепление с маховиком и начинает вращаться. Дополнительное реле подразумевает отсечку питания на мотор после его успешного запуска.

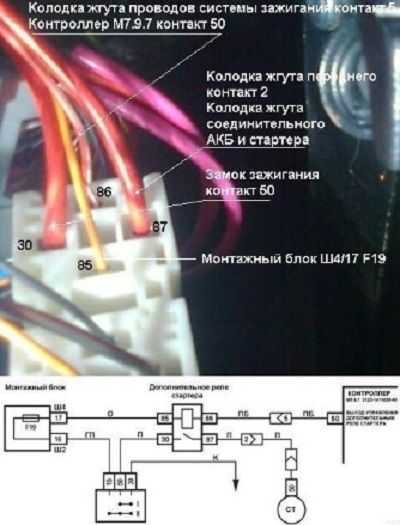

Схема

Ввиду простоты конструкции подключение на Шеви Ниве не имеет сложных узлов и относится к примитивной форме. На фото имеется описание распиновки контактной группы дополнительной релюшки питания пускателя.

Как проверить реле

Проверка узла выполняется так.

Вынуть прибор из посадочного места.
Отверткой или куском провода замкнуть управляющие контакты. При этом, стартер должен начать крутить.
Если подобное не происходит – вставка меняется.

Основные неисправности реле стартера на Шниве

Среди самых частых поломок выделяются.

Перегорание контакта силовой магистрали.
Механические повреждения, связанные с неправильной эксплуатацией или установкой.
Повреждение управляющей части ввиду КЗ или скачка напряжения.

Руководства по ремонту

Ввиду особенности конструкции, реле на большинстве автомобилей представляет собой блочный модуль, не подлежащий ремонту. Аналогично и здесь – они не разбираются и находятся в запаянном корпусе.

Обычная процедура ремонта подразумевает диагностику всей магистрали прибора и замену реле на заведомо исправное.

Шнива не заводится, щелкает реле стартера

Если пусковое устройство не крутит, но реле щелкает, проблему следует искать после него. Мастера в первую очередь проверяют бендикс и втягивающее реле. Указанные узлы также не подлежат ремонту – при обнаружении поломки их следует заменить.

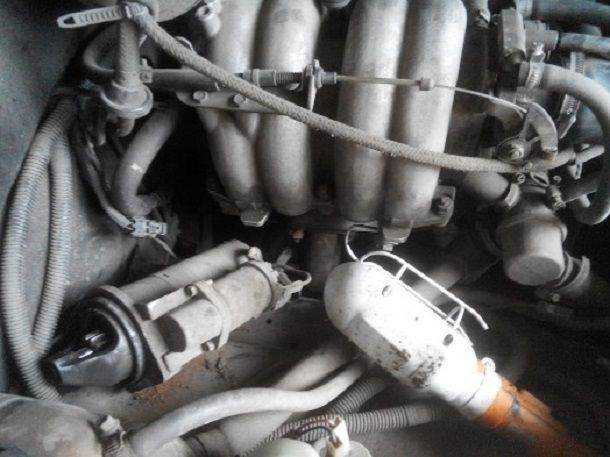

Замена реле стартера Шнивы

Чтобы убрать втягивающий тумблер потребуется выполнить операцию.

Установить машину на ровной поверхности и надежно зафиксировать ее.
Отсоединить клеммы питания от аккумуляторной батареи.
При помощи отвертки или ключа №8 открутить силовые жилы стартера.
Под машиной потребуется открутить гайки крепежных шпилек стартера от корпуса двигателя.

Далее стартер вынимается с посадочного места и демонтируется с машины.
Демонтируются пружинные фиксаторы втягивающего элемента.
Установка новой детали и сборка выполняется в обратном порядке.

Где находится предохранитель на стартер Нива Шевроле

Расположение зависит от комплектации и года выпуска автомобиля. Отдельные модификации поставляются на рынок с отдельно выведенным предохранительным блоком на одну единицу. Здесь плавкая вставка расположена на крыле машины.

Второй вариант – установка в монтажном блоке. Здесь устройство монтируется под номером F19.

Как сменить предохранители

Замена выполняется в стандартном порядке. Для смены устройства достаточно вынуть поврежденный элемент из гнезда и воткнуть на его место новый.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Основные неисправности реле стартера на Шевроле Нива

К основным неисправностям реле стартера на Шевроле Нива можно отнести следующее:

повреждение контактов (выгорание)
повреждение обмотки
износ пружины или якоря
разрушение корпуса или деталей.

При этом важно помнить, что устройство выполнено в виде цельного корпуса, поэтому его ремонт не всегда возможен и целесообразен. Поэтому лучше производить замену реле полностью

Чтобы понять, когда требуется замена необходимо при запуске автомобиля обращать внимание на некоторые характерные признаки

При запуске двигателя реле не возвращает бендикс обратно, что приводит к вращению стартера. При этом под капотом появляется сильный жужжащий звук.
Стартер работает, но двигатель не запускается
При повороте ключа слышаться щелчки стартера, но он сам не вращается.

Схема стартера Нивы 2121, 2131

1 – стартер; 2 – аккумуляторная батарея (АКБ); 3 – генератор; 4 – реле включения стартера; 5 – выключатель зажигания

Схема включения стартера: При включении стартера напряжение от АКБ через вспомогательное реле (№4 типа 113.3747-10) подается на обмотки втягивающего реле стартера (втягивающую II и удерживающую I). После замыкания контактов этого реле втягивающая обмотка отключается.
