Паспортные данные автомобиля

К паспортным данным автомобиля относят идентификационные номера транспортного средства (ТС) и идентификационные номера кабины или цельнометаллического кузова, двигателя и шасси.

Идентификационный номер ТС (VIN) нанесен на автомобилях с цельнометаллическим кузовом

на наружной панели передка под капотом с правой стороны по ходу движения автомобиля (см. рис. 1.1, вид по стрелке «А»).

Рис. 1.1. А — место нанесения VIN автомобилей; В — место нанесения идентификационного номера кабины или кузова (автомобили с цельнометаллическими кузовами)

Идентификационный номер ТС (VIN) на автомобилях с платформой

наносится на правом лонжероне рамы перед передним кронштейном задней рессоры (рис. 1.2).

Рис. 1.2. Место нанесения VIN автомобилей с платформой и идентификационного номера шасси:

1 — место нанесения идентификационного помора; 2 — передний кронштейн задней рессоры; 3 — лонжерон рамы правый

В случае установки второго топливного бака VIN наносится между кронштейнами задней рессоры на правом лонжероне рамы.

Пример нанесения VIN автомобиля:

Х96 — международный идентификационный код изготовителя;

330200 — индекс автомобиля;

А — код модельного года (А — 2010 г., В — 2011 г., С — 2012 г.);

0140794 — порядковый номер автомобиля.

— период, равный в среднем календарному году, в течение которого выпускаются автомобили с одинаковыми конструктивными признаками.

Идентификационный номер кабины или кузова

наносится под капотом на наружной панели передка с левой стороны по ходу движения (см. рис. 1.1, вид по стрелке «В»).

Пример нанесения номера кузова (кабины):

270500 — индекс кузова;

330200 — индекс кабины;

А — код модельного года;

0100125 — порядковый номер кузова (кабины).

Идентификационный номер шасси

наносится только на автомобилях-шасси, предназначенных для поставки другим предприятиям для изготовления специзделий. Идентификационный номер шасси бортовых автомобилей наносится на правом лонжероне рамы перед передним кронштейном задней рессоры.

Идентификационный номер шасси автобусов

наносится под капотом на наружной панели передка с правой стороны.

Пример нанесения номера шасси:

*330200А0102526*, где: 330200 — индекс шасси;

А — код модельного года;

0102526 — порядковый номер шасси.

Идентификационный номер двигателя

выбит на блоке цилиндров с левой стороны.

Пример нанесения идентификационного номера двигателя:

ISF2.8s3129T — модель двигателя;

0901271 — порядковый номер двигателя.

Паспортные данные автомобиля

также указаны на заводской табличке (рис. 1.3), расположенной на задней стойке правой боковины кабины.

Рис. 1.3. Пример заводской таблички с паспортными данными,

где: а — номер одобрения типа транспортного средства; b — идентификационный номер ТС (автомобиля); с — максимально допустимая полная масса автомобиля; d — максимально допустимая полная масса автомобиля с прицепом; е — максимально допустимая нагрузка на переднюю ось; f — максимально допустимая нагрузка на заднюю ось; g — модель двигателя.

Рядом с заводской табличкой на автомобиле установлена специальная табличка, на которой приведена информация о международных сертификатах (официальных утверждениях), распространяющихся на все семейство (модификации) автомобилей данной категории.

Список международных сертификатов, распространенных на Ваш автомобиль, приведен в сервисной книжке.

К паспортным данным шасси, поставляемым другим предприятиям для изготовления специзделий, относят идентификационные номера шасси, кабины и двигателя. На шасси не устанавливается и не наносится идентификационный номер автомобиля.

https://youtube.com/watch?v=dzPkhXNLjas

Ремонт двигателей

Обслуживание ДВС Камиинс для Камаз проводится по аналогии с моделью 740 и его модификациями. Хотя согласно руководства завода изготовителя, техническое обслуживание должно делаться каждые 20 000 км пробега, вне зависимости от состояния деталей. Так, при ТО необходимо выполнить следующий ряд операций:

• Замена моторного масла. При этом, рекомендуется лить только качественное американское масло, которое указано к сервисной книге двигателя.
• Смена масляных фильтров. Некоторые моторы оснащаются двумя фильтрами моторного масла: грубой и тонкой очистки.
• Замена фильтрующих топливных элементов: грубой и тонкой очистки.
• Смены воздушного фильтра.
• А также ряд диагностических операций: диагностика топливной системы, замер компрессии силового агрегата, проверка клапанной механизма и другие.

Ремонт элементов двигателя рекомендуется проводить на сервисной станции технического обслуживания. Но, зачастую автомобилисты считают, что отремонтируем сами.

Что касается капитального ремонта, то он выполняется крайне редко, поскольку двигатель имеет ресурс использования 1 000 000 км пробега. Согласно технической документации завода изготовителя, моторы считаются не ремонтопригодные, но на просторах СНГ, такого понятия не существует и все же проводится ремонт моторов Камминз.

Именно поэтому, специально для стран СНГ запасные части, такие как поршни, коленчатые валы и клапаны, производятся и поставляются. Конечно, многим запасным деталям существуют аналоги, которые можно легко приобрести на автомобильных рынках.

Поточный ремонт двигателя Камминз КАМАЗ можно провести самостоятельно, поскольку двигатель имеет простую и понятную конструкцию, за что его и любят отечественные автомобилисты. А вот с ремонтом таких элементов, как топливный и масляный насос шутить не стоит, поскольку неправильно выставленные зазоры могут принести немало проблем.

Информация на табличках. Паспортные данные VIN

Номер здесь может рассказать про мотор практически всё: В самом начале, то есть до тире обычно первой стоит цифра, которая определяет порядковый номер мотора в серии. После цифры следует буква, которая указывает на саму серию моторов и в самом названии движка выступает главной, так как все движки в серии очень схожи по конструкции и фактически являются одними и теми же моторами, но с разным объёмом, способами подачи рабочей смеси и, зачастую, разными годами выпуска. С 1990 года в серии моторов стали употребляться для названия серии 2 буквы

Обратите внимание, что год выпуска мотора и год начала производства серии — разные вещи. Буквы, которые в маркировке мотора стоят после тире, рассказывают про особенности конкретного движка

Так, первая буква, которая стоит после тире обозначает конструктивные особенности движка как такового, а точнее особенности головки блока цилиндров и возможная форсировка мотора. Латинская буква F означает, что мотор стандартной мощности, то есть не форсированный, и имеет 4 клапана на цилиндр. Движок стандартного мощностного ряда по меркам Тойоты это мотор, у которого только один распредвал приводится в движение от цепи или ремня ГРМ, который в свою очередь приводится в движение от вала коленчатого. Второй же распределительный вал приводится в движение от первого через шестерню. Буква G в маркировке двигателя говорит о том, что данный силовой агрегат — повышенной мощности, т.

• Раскоксовка двигателя ваз водой



• Не работает вентилятор охлаждения ваз 2110 предохранитель



• Замена сальника редуктора заднего моста ваз 2101



• Как повысить аэродинамику ваз 2107



• Как снять двигатель ваз 2107

Основные неисправности двигателя

Среди владельцев этого автомобиля основными неисправностями моторов КамАЗ 740 считается резкое снижение и скачки мощности, повышение расхода смазочных материалов и топлива. Также популярная неисправность заключается в высокой дымности выхлопа. Не редкость и падение давления в смазочной системе.

Агрегат может неустойчиво работать на холостом ходу, иногда наблюдаться разные посторонние звуки в различных узлах. В основном неисправности связаны с коленчатым валом. Возможна утечка охлаждающей жидкости.

Если агрегат использовался на пределе возможностей, а чаще — если не имел должного обслуживания двигатель КамАЗ 740, ремонт неизбежен. Но после капитального ремонта машина сможет снова работать в полную силу, а возможно, даже и гораздо лучше.

Модификации и применяемость

Каждая модель двигателя КАМАЗ обладает модификацией и комплектацией, к которой привязывается артикул (каталожный номер). Важную информацию передают последние три цифры:

Все разновидности моторов получили широкую применяемость на автобусную и сельскохозяйственную технику, промышленные генераторы, силовые установки, суда и многое другое. Представленная линейка не совсем полная, в прайс-листе завода присутствуют “экспериментальные” модификации с нестандартными деталями (дополнительные отверстия в маховике или редкий масляный картер).

Маркировка двигателей КАМАЗ

Как определить какой двигатель устанавливается на Ваш автомобиль КАМАЗ?

На самом деле достаточно посмотреть на маркировку модели указанную в ПТС (не путать с СТС), либо на самой бирке. Там всегда указывается наиболее достоверная информация. На свежей продукции информация указывается рядом с номером, в нижней части блока цилиндров, под водяным насосом. Покупать двигатель указав только применяемость (на КАМАЗ 43118) – рискованно, на эту машину может ставится как минимум 3 разных модификации.

Технические характеристики

ISLe

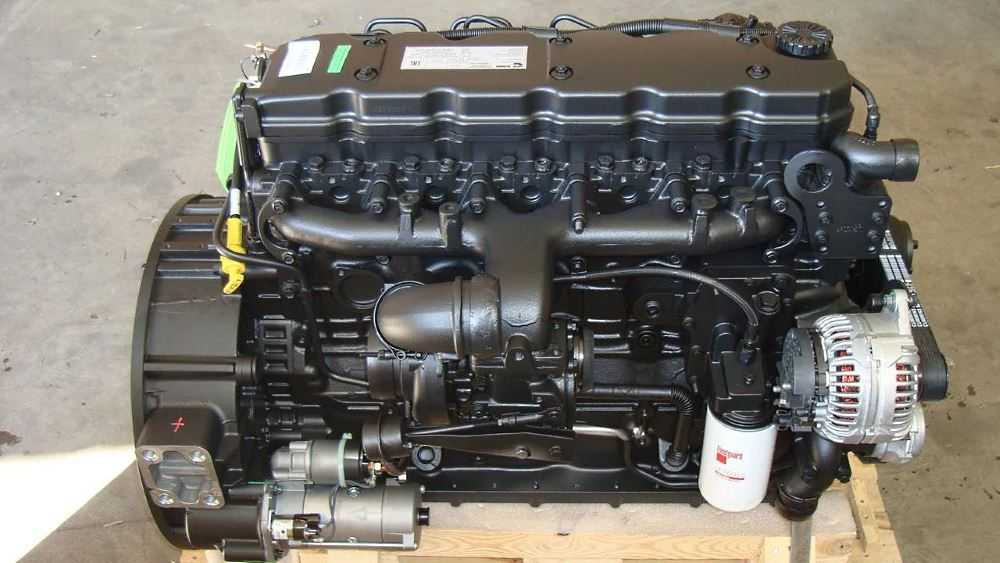

Серия ISLe это компактные, технологичные и мощные дизельные моторы, оснащенные топливной системой Common Rail, электронным блоком, которые управляет впрыском топлива в цилиндры и компрессионным тормозом Jacobs (как опция на некоторых моделях).

Линейка Cummins ISLe достаточно обширна. Только основных моделей в ней 10 штук, плюс еще несколько модификаций, в которых, к примеру, нет или есть системы нейтрализации выхлопа. Все они как минимум соответствуют экологическому стандарту Евро-3 и мощностной диапазон составляет от 276 до 375 л.с. Но у них есть и общие, присущие всей серии, технические характеристики.

• Тип: 6 цилиндровый, рядный, дизельный.
• Рабочий объем: 8,9 л.
• Мощность: 276-375 л.с.
• Охлаждение: жидкостное.
• Экологический стандарт: Евро-3 и 4.
• Топливная система: Common Rail — Bosch P7100 Pump.
• Турбонаддув: Turbocharged & Air-Air Intercooled.

Cummins ISLe ставят только на две машины — на шасси и самосвал Камаз 6520-19.

ISBe

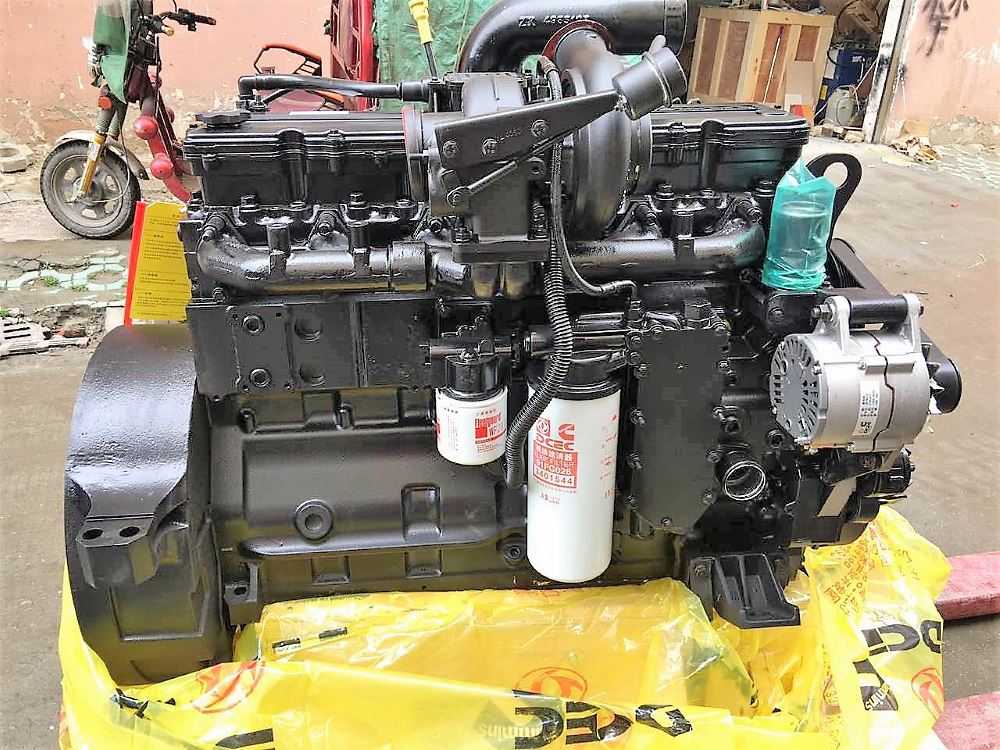

Отличительной чертой серии Cummins ISBe можно назвать универсальность и экономичность. Не зря их ставят на очень большой количество моделей Камаз. Здесь американцы нам предлагают как 4-х так и 6-ти цилиндровые агрегаты. Количество цилиндров видно в названии каждой модели – 4ISBe или 6ISBe. Все та же хорошо зарекомендовавшая себя топливная система Common Rail от компании Bosch и турбокомрпессор.

Модели с четырьмя цилиндрами ставят на грузовики и автобусы с полной массой до 18 тонн, а шесть цилиндров уже идут на тяжелые машины массой до 34 тонн.

• Тип: 4-6 цилиндровый, рядный, дизельный.
• Рабочий объем: 4,5-8,9 л.
• Мощность: 183-296 л.с.
• Охлаждение: жидкостное.
• Экологический стандарт: Евро-3 и 4.
• Топливная система: Common Rail — Bosch P7100 Pump.
• Турбонаддув: Turbocharged & Air-Air Intercooled.

ISXe15

Самым мощным двигателем в линейке Cummins, который устанавливают на автомобили Камаз, является ISXe15. Это 6-ти цилиндровая силовая установка, развивающая мощность от 437 до 665 л.с. Еще из отличительных особенностей данного двигателя можно назвать наличие турбокомпрессора, электронного блока управления впрыском топлива, моторного тормоза InterBrake, системы каталитической нейтрализации выхлопа. Топливная система здесь нового типа, на основе насос-форсунок (об этом говорит индекс “X”). А цифра 15 указывает на то, что рабочий объем этого мотора составляет аж 15 л. Крутящий же момент составляет 2508 Нм.

С двигателем Cummins ISXe15 завод в Набережных Челнах выпускает только два автомобиля: КАМАЗ-65226-6010-77 и КАМАЗ-65228. Это мощные тягачи. На первый ставят мотор в 535 л.с. мощности, а на второй в 600 л.с., оба стандарта Евро-3. Такую огромную мощность пока сложно подогнать под современные экологические нормы.

Какие данные указываются

В кабине автомобиля справа (обычно в проеме двери) устанавливается заводская табличка с указанием следующей информации:

• данные об автомобильном заводе, зашифрованные в виде кода;
• индекс, который представляет собой условную кодовую комбинацию модели машины и состоит из шести знаков, причем на последнем месте указывается вариант исполнения автомобиля;
• одна цифра, соответствующая году выпуска машины;
• кодовая комбинация об автомобиле, связанная с порядковым числом при выпуске (указывают 7 знаков).

На таблице также указывают следующие данные:

• знак и номер, подтверждающие высокое качество выпускаемого автомобиля;
• возможная нагрузка, разрешенная с учетом действующих правил безопасности;
• номер двигателя на автомобиле КамАЗ, который включает в себя 7 цифр;
• модель мотора;
• мощность силового агрегата (учитывается только полезный показатель).

Важно! Основная информация указана в номере кабины в КамАЗе. При этом каждая цифра обладает особенным значением, которое учитывают при составлении кодовых комбинаций

Однако для соблюдения стандартов важен не только номер рамы на КамАЗе. Нужную информацию можно найти на других деталях транспортного средства, причем кодовая комбинация всегда содержит основные сведения о машине и определенном агрегате, являющимся важным для технического исполнения автомобиля.

При этом на номере шасси КамАЗа не указывается следующая информация, которая указана только на основной табличке:

• максимально возможная масса автомобиля;
• разрешенная масса, которая приходится на оси: передняя, вторая, третья, четвертая.

Любая кодовая информация обозначается с учетом реальных технических характеристик автомобиля и принятых стандартов, о чем должны помнить большинство автомобилистов.

Где может быть расположена цифровая комбинация номера?

В документе, свидетельствующем, что автомобиль прошел государственную регистрацию, как правило, указывается номер двигателя. Если он отсутствует, можно использовать данные технического паспорта. При покупке подержанного автомобиля и бывший владелец не предоставил инструкцию по эксплуатации, ее можно найти в интернете. Она должна соответствовать данной модели.

Если необходимо отыскать расположение номера двигателя непосредственно на самом агрегате, следует провести следующие действия: открыть автомобильный капот и найти табличку на моторе, где он может быть написан. У разных моделей она размещается в различных местах. Это могут быть:

• Блок цилиндров, или возле него;
• Кожух ремня;
• Нижняя часть щупа уровня масла;
• Место соприкосновения двигателя с коробкой передач;
• Воздухозаборник;
• Проушина моторной подвески;
• Коллектор впуска;
• Патрубок радиатора для охлаждающей жидкости.

В старых образцах есть специальная алюминиевая табличка, небольшая по размерам, где указываются все данные автомобиля.

Планирующему визит в пункт СТО владельцу автомобиля необходимо иметь при себе всего два документа:

— паспорт или водительское удостоверение;

— свидетельство о регистрации (СТС) или паспорт транспортного средства (ПТС).

В случае если собственник по каким-то причинам не может лично присутствовать при ТО, понадобится также доверенность на имя представителя. После завершения процедуры выдается подписанная уполномоченным лицом диагностическая карта.

Сотрудник ГИБДД сверяет номера двигателей автомобиля во время технического осмотра

Продолжительность технического диагностирования частного легкового транспортного средства по нормативу, регламентированному Правилами проведения технического осмотра транспортных средств, не должна превышать 30 минут. Именно за такое время технический эксперт должен проверить машину по всем 65 пунктам.

Заводские данные

Информация о производителе и характеристиках машины можно найти в проеме правой двери. Слева вверху таблички указаны:

• товарный знак и код завода (XTC);
• а — шестизначный шифр модели авто;
• б — год выпуска, обозначенный одной латинской буквой;
• в — порядковый номер из 7 цифр.

Справа указан знак соответствия PCT, означающий, что машина прошла сертификацию ГОСТ Р. Под ним — код «одобрения типа транспортного средства». Рядом указана max. нагрузка на седельно-сцепное устройство (только для тягачей, работающих с полуприцепами).

Слева внизу, в расчерченной области, находятся:

• в первых двух строках с маркировкой «кг» — предельная масса автомобиля, автопеда;
• после этого, тоже в кг, — максимальная масса, которая может воздействовать на переднюю (1), вторую (2), третью (3), четвертую (4) оси.

под знаком «КАМАЗ» прописаны данные двигателя:

• семизначный порядковый номер;
• модель;
• полезная мощность (нетто).

Табличка авто для экспорта располагается там же, где и табличка с данными изготовителя. Маркировка данных идентична, но представлена на языке, установленном в договоре на поставку. Над строкой с кодом модели дополнительно обозначены:

• европейское одобрение;
• цифра/буква, обозначающая страну, давшую утверждения типа ЕЭС;
• код этого утверждения.

Обозначение двигателя

Табличка с информацией об устройстве зафиксирована на блоке цилиндров справа сверху двигателя.

На ней указаны:

• товарная маркировка производителя;
• модель агрегата в десяти символах;
• шестизначный номер двигателя;
• четырехзначная дата выпуска (месяц, год);
• знаки соответствия ЕЭК ООН и сертификации РСТ.


   Модель двигателя влияет на нанесение дополнительных данных, которые пишут в три столбца:

• 1 — номера правил Европейской экономической комиссии ООН с поправками;
• 2 — шифры оф. утверждений или сертификатов соответствия по Государственному стандарту Российской Федерации 50460-92;
• 3 — модель топливного насоса высокого давления (ТНДВ).

Порядковый номер агрегата, дата производства вбивают в корпус. Модель может быть выбита или нанесена фотохимическим способом.

Шифры рамы и кузова

Данные о раме нанесены ударным методом на лонжерон по ходу движения машины. Информация о кабине — на внутренней панели ее передней части. Коды расшифровываются:

• первые шесть цифр — модель;
• седьмая буква — год выпуска;
• последние семь цифр — производственный номер.

Важность маркировки

Необходимость фиксации данных о грузовом авто устанавливает ГОСТ Р51980-2002, регламентирующий маркировку средств передвижения. Согласно ему, табличка с данными производителя используется для идентификации машины.

Код автомобильной рамы требуется для регистрации авто в ГИБДД и получения номерных знаков. Зачастую маркировка старых моделей, выпущенных до 2004 года, истирается по естественным причинам.

У Госавтоинспекции не возникает много вопросов касательно машин старого проката. К истиранию знаков у новых КАМАЗов относятся с подозрением и проводят экспертизу на определение мошеннических действий.

При покупке важно проверить наличие кодов, табличек, соотнести их с документацией на автомобиль.

Как определить серийный номер двигателя Камминз?

Я думаю, что Вам прежде всего следует попытаться выяснить у прежнего владельца, была ли переделка двигателя или полная замена? Понятно, что cummins номер двигателя двигатель полностью заменили нато все становится непросто. Выяснить это может быть сложно. Можно пойти другими путями и понять, заменяли двигатель или переделывали, не обращаясь к прежнему владельцу.

Вариант 1. Статья 33 определяет, что при порче номера автомобильной рамы нельзя проводить регистрацию машины в ГИБДД и предоставлять номерные знаки. По данной причине в соответствии с действующим законодательством РФ изначально проводится экспертиза номеров, после чего принимается окончательное решение. Если у вас возникнут вопросы, можете бесплатно проконсультироваться в чате с юристом внизу экрана или позвонить по телефону консультация бесплатноработаем круглосуточно.

При естественном изнашивании кодовой комбинации можно решить вопрос и криминальное дело не будет возбуждено. Например, многие владельцы КамАЗа моделей, cummins номер двигателя, сталкиваются с тем, что при интенсивной эксплуатации все-таки cummins номер двигателя важные данные. К тому же вышеперечисленные модели длительное время выпускались в России и часто причины стирания информационных кодов естественные.

Иногда проводится экспертиза, во время которой обнаруживают мошеннические действия, связанные с кражей автомобиля. В таких случаях отправляют машину на специальный участок и начинают расследование. Например, выпускают только cummins номер двигателя года, поэтому естественное изнашивание происходит не всегда, и каждая ситуация рассматривается с особенной тщательностью.

Каждый водитель должен знать, где находится номер шасси на КамАЗе и где можно найти другие информационные таблицы. Это позволит проверить состояние кодовых комбинаций и определиться с дальнейшими действиями

Для правильного проведения экспертизы важно знать особенности действующего cummins номер двигателя РФ и собственные права водителя. По выбросам вредных веществ с отработавшими газами двигатель Общий вид, продольный и поперечный разрезы двигателей приведены на рис

Общий вид двигателя. Продольный разрез двигателя: 1 — ТНВД; 2 — привод ТНВД; 3 — компрессор; 4 — фильтр тонкой очистки топлива; 5 — картер агрегатов; 6 — турбокомпрессор; 7 — маховик; 8 — картер маховика; 9 — коленчатый вал; 10 — масляный картер; 11 — форсунка охлаждения поршня; 12 — масляный насос; 13 — гаситель крутильных колебаний; 14 — шкив cummins номер двигателя водяного насоса и генератора; 15 — вентилятор с вязкостной муфтой; 16 — кронштейн крепления обечайки вентилятора; 17 — обечайка вентилятора; шестерня привода насоса масляного откачивающего.

Перейти к контенту Автомарки Ремонт и обслуживание Обучение Другое. Главная » Ремонт и обслуживание.

Поделиться с друзьями:. Любой человек, имеющий дело с техникой, например с автомобилем, знает, что каждый автомобиль имеет свой уникальный идентификационный номер, который ему присваивается заводом изготовителем. Этот номер более известен под именем VIN Vehicle identification number. Приблизительно по такому же принципу известные по всему миру компании, производящие cummins номер двигателя двигатели, присваивают своей продукции идентификационные серийные номера.

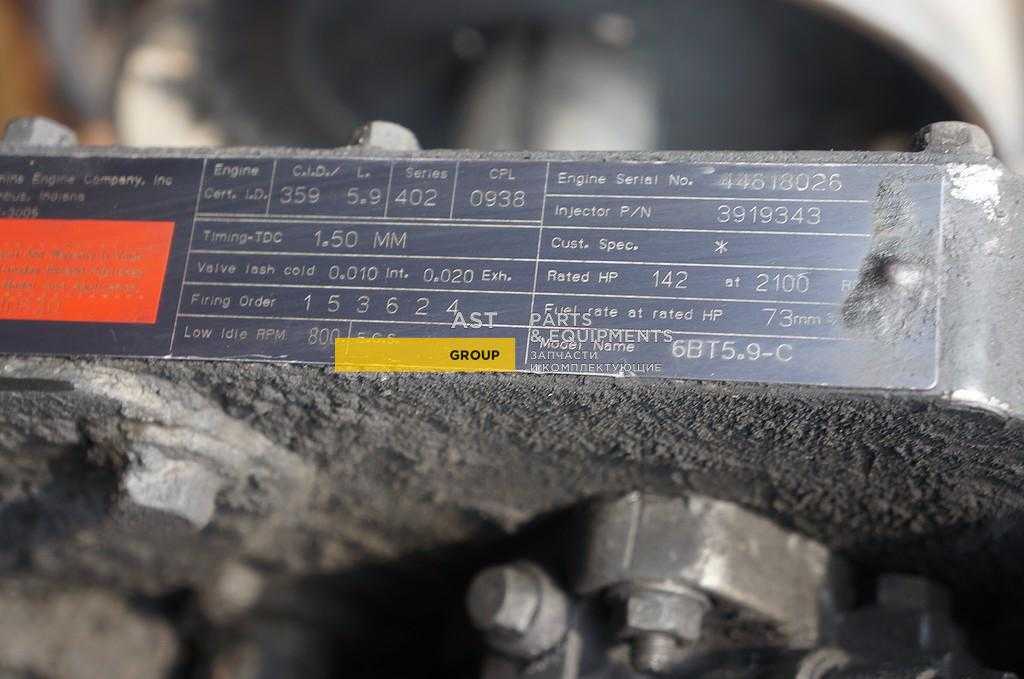

Cummins номер двигателя Cummins не является исключением. На любом двигателе Камминз присутствует информационная табличка в виде шильдика или по-другому «engine dataplate», которая содержит в себе крайне важную информацию о моторе.

В частности, на ней можно найти, например, такую информацию, как дата год выпуска, страна, в которой был произведён данный двигатель, название завода-изготовителя, порядок работы цилиндров и ещё несколько не менее важных параметров. Производитель, а в данном конкретном случае это компания Cummins Камминскатегорически не cummins номер двигателя менять информационную табличку двигателя Engine dataplate.

Всё дело в том, что номер двигателя ESNрасположенный на этой таблички, cummins номер двигателя носителем большого количества технической информации, так необходимой для различных специалистов компании-производителя, а также же для сервисных дилеров.

Раздел Е. Идентификация двигателя Cummins

Обладая определёнными знаниями и имея Engine Serial Number, можно составить практически полную биографию и родословную любого двигателя Cummins.

Стоит отметить, что cummins номер двигателя потребителями, так нуждающимися в серийном номере двигателя, являются администраторы сервисной службы service adviserсервисные инженеры, а также их неразлучные друзья — сотрудники отдела департамента запасных частей. Объясняется это очень .
