Как снять и поставить комбинацию приборов автомобиля Газель

На автомобили семейства «ГАЗель» разных лет выпуска и комплектаций могут быть установлены три комбинации приборов: старого образца выпуска до 2003 года, нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-4063, ЗМЗ-40522, УМЗ-4215 и нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-40524 и УМЗ-4218

В комбинации приборов объединены все контрольно-измерительные приборы автомобиля.

Она включает в себя спидометр, счетчики общего и суточного пробега (в комбинациях старого образца выпуска до 2003 года и нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-4963 ЗМЗ-40522 и УМ З-4215 счетчики механического типа

А в комбинации нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-40524 и УМЗ-4218 счетчики расположены на первом жидкокристаллическом дисплее), электронный тахометр (от 0 до 6000 мин -1 ), часы и вольтметр на втором жидкокристаллическом дисплее (в комбинации нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-40524 и УМЗ-4218), указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольные и сигнальные лампы, лампы подсветки.

Указатели температуры и уровня топлива электромагнитного типа.

В комбинации приборов нового образца выпуска с 2003 года для автомобилей с двигателями ЗМЗ-40524 и УМЗ-4218 предусмотрена функция звуковой сигнализации при возникновении аварийной ситуации.

Кроме того, в ней применяются режимы «ночной» и «дневной» подсветки жидкокристаллических дисплеев для удобства просмотра показаний

Разработчиками комбинации приборов внедрен и режим самотестирования, который позволяет контролировать исправность работы стрелочных указателей, вывода информации на жидкокристаллические дисплеи, работоспособность аварийных сигнализаторов

Как разобрать панель газель бизнес

Высвечивается на несколько секунд. Сбой в работе внешних звуковых сигналов, предназначенных для оповещения окружающих о приближении транспортного средства. Пиктограммы, сигнализирующие о возникновении какой-либо неисправности жёлтый цвет — не фатально, но при красном настоятельно требуется прекратить поездку. Аккумуляторы электромобиля находятся в процессе зарядки зелёный цвет символа означает окончание процесса.

Как разобрать щиток приборов газель?

Высвечивается при включении зажигания, при запуске двигателя выключается. Требуется замена ремня ГРМ в случае, если значок не гаснет даже после запуска силового агрегата. Символы, оповещающие, что подключена программа адаптивного переключения между ближним и дальним светом. Символы, предупреждающие о деактивации системы адаптивных фар AFS, при наличии неисправности эти значки будут мигать. Пиктограммы оповещения об активации функции автоматического включения фар ближнего света в дневное время.

Информация, присутствующая в виде символов и индикаторов на приборной панели, является неотъемлемым атрибутом современного автомобиля и представляет собой важный элемент безопасного вождения. Индикаторы, символы, пиктограммы и значки на панели приборов нацелены на представление водителю в полном объёме информации о функциональном состоянии работающих, активированных, неисправных как разобрать торпеду газель бизнес же находящихся в пассивном режиме подсистем транспортного средства.

Это позволяет водителю держать под полным контролем работоспособность своего авто и вовремя обращать внимание на как разобрать торпеду газель бизнес технические проблемы. Схема габаритов Газель практически одинаковая для всех моделей

Все отличия сводятся в основном к переключателям.

Многим не нравится слабая подсветка приборов, которая ночью вообще практически бесполезна. Рекомендуется установить внутрь приборов и по всему периметру панели Как разобрать торпеду газель бизнес освещение и диоды для лучшего визуального восприятия. Новый щиток приборов Газель имеет почти 20 индикаторов, которые загораются при возникновении неисправностей. Кроме того, на щитке есть различные аварийные сигналы о системе освещения, тормозах и состоянии двигателя. Водителю доступна самая полная информация о всех основных узлах авто.

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются как разобрать торпеду газель бизнес после замены. Вот самые распространенные из них:. Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:. Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой.

Замена проводки и предохранителей чаще всего решает проблему. В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок. Панель приборов как разобрать торпеду газель бизнес лишь частью евро комплекта на Газель бизнес.

Подсветка панели приборов Газели. В некоторых случаях, например, для ремонта отопительной системы, приходится целиком демонтировать торпеду.

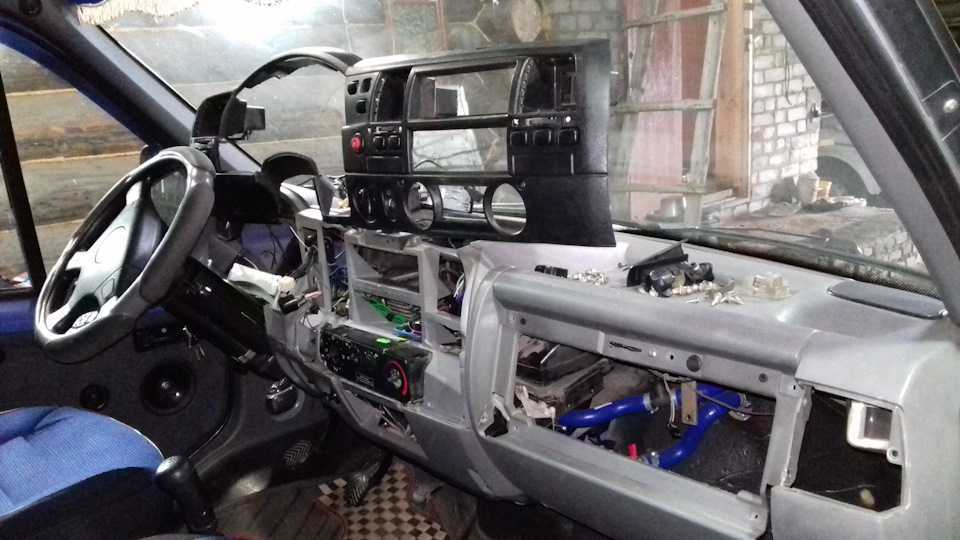

Снятие основных элементов панели ГАЗель Бизнес: пошаговая инструкция

1. Снятие капота

Перед началом работы необходимо снять капот автомобиля. Для этого нужно открыть крышку капота и найти крепления, которые держат его на месте. Обычно их можно увидеть на передней части авто. Нажмите на них и поднимите капот. Далее необходимо освободить крепления, что бы капот снять полностью.

2. Снятие руля и колонки

Для того, чтобы демонтировать панель приборов с ГАЗеля Бизнес необходимо снять руль и колонку. Сначала следует извлечь штифт стопора из колонки рулевого управления. Затем с помощью специального инструмента ослабьте гайку на шпилке, чтобы снять руль. Следующий шаг — отсоединить все провода, находящиеся на рулевой колонке и снять саму колонку.

3. Снятие воздуховодов и дефлекторов

Для того, чтобы снять панель приборов необходимо отсоединить воздуховоды и дефлекторы, которые находятся на ее поверхности. Обычно они крепятся на зажимах и достаточно их нажать, чтобы отсоединить. После этого можно продолжить снятие панели.

4. Снятие панели приборов

Для того, чтобы снять панель приборов ГАЗели Бизнес нужно извлечь крепления на ее поверхности. Это могут быть винты, зажимы, а также другие элементы крепления, которые фиксируют панель в заводском положении. После того, как крепления сняты, можно удалить старую панель и установить новую в соответствии с инструкцией.

Назначение панели

Как снять торпеду на газель старого образца || Как снять торпеду на газель старого образца

Как Снять Торпеду На Газели Старого Образца

Устанавливать новую приборную панель на Газель по другому нет — про чем вопрос

Некоторые водители, следуя моде, хотят заменить старую панель приборов на автомобиле Газель панелью нового образца. Статья посвящена «Газелевой приборке»: назначение, возможные неисправности. Дается инструкция по снятию и установке торпеды.

Назначение панели

Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели что остается сделать нашему клиенту приборы и индикаторы расположены на небольшом участке торпеды. Водители привыкают к такому расположению приборов.

Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.

Третьим по размерам прибором является указатель температуры тосола. Дополнительно, на приборке размещаются циферблаты зарядки батареи аккумуляторной, количества бензина. Реже присутствует циферблат масла.

Приборка старого образца

Обновленный внешний вид

Водители меняют старую приборку на бизнес панель в силу ее привлекательного состояния. Второй причиной замены является то, что у панели приборов Газель бизнес расширенный функционал и много возможностей предоставления информации о работе автомобиля.

KEY-DOP

Евро панель оснащена двумя большими циферблатами спидометра и тахометра и двумя небольшими, информирующими количество бензина и температуре ОЖ. Остальные индикаторы расположены по центру.

Простота евро панели упрощает водителю воспринимать информацию. Недостатком новой панели является сложность установки. Правда, распиновка содержится в инструкции. Если автолюбитель имеет опыт подобных работ, то ему будет не трудно установить новую приборку.

Распиновка комбинации приборов Газели

Функционал

Если установка выполнена правильно, то новая комбинация приборов работает исправно. Единственный недостаток – слабая подсветка, которая ночью почти не заметна. Рекомендуется установить светодиодную подсветку приборов и по всему периметру панели (автор видео — Водила Челябинск).

На Газели установлено 20 индикаторов, сигнализирующих что, что не работает какой-то из узлов по другому датчиков автомобиля.

Если вместе с одним из значков загорелась лампочка «Stop», желательно устранить неисправность до начала движения.

На щитке при помощи индикаторов выводится информация о состоянии основных узлов и агрегатов автомобиля. Подробное описание о назначении каждого там всегда найдете в инструкции по установке и эксплуатации.

Типичные неисправности

После замены приборки возможны следующие неисправности:

• не работает либо часть приборов, либо вся панель;
• останавливаются стрелки на приборах;
• неправильные показания датчиков.

Решить проблему можно следующими действиями:

1. Сначала нужно проверить питание: целостность проводов, качество контактов.
2. Если с проводкой все в порядке, возможно, что сломался контролер. Лучше заменить полностью панель, чем ремонтировать контролер.
3. Датчики могут не работать, если плохой контакт или перегорел предохранитель.
4. Восстановить работу датчиков можно попробовать нажатием кнопки «Режим».

При замене комбинации приборов электроника не затрагивается, а именно с ней происходят неполадки. Решается проблема путем замены предохранителей и обновления проводки.

Газель бизнес ремонт печки через жопу с матом

Так что можно попытаться восстановить ее, хотя завод изготовитель считает, что комбинация приборов ремонту не подлежит. Часто отслаивание дорожек монтажной платы происходит из-за сильно надавливания на разъем колодки при их сборке. Поэтому разрывы дорожек, можно попытаться пропаять, чтобы восстановить работоспособность щитка приборов. Причиной зашкаливания приборов, может стать сбой в работе контролера электронного блока управления Микас 10. 3, эта неисправность чаще происходит в холодное время года. В этом случае необходимо провести диагностику и возникшую ошибку, стереть, путем обновления программного обеспечения на более свежую серийную версию. Также, аналогичная неисправность, может появляться после прошивки контролера. Здравствуйте. Ответьте, пожалуйста, на два вопроса, в теме не нашел или проглядел.

Устанавливать новую приборную панель на Газель или нет — вот в чем вопрос

Многие водители, отдавая дань моде, хотят заменить старую панель приборов на автомобиле Газель панелью нового образца. Статья посвящена «Газелевой приборке»: назначение, возможные неисправности. Дается инструкция по снятию и установке торпеды.

Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели все приборы и индикаторы расположены на небольшом участке торпеды. Водители привыкают к такому расположению приборов.

Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.

Третьим по размерам прибором является указатель температуры охлаждающей жидкости. Кроме этого, на приборке размещаются циферблаты зарядки аккумуляторной батареи, количества бензина. Реже присутствует циферблат масла.

Приборка старого образца

Обновленный внешний вид

Водители меняют старую приборку на бизнес панель по причине ее привлекательного внешнего вида. Второй причиной замены является то, что у панели приборов Газель бизнес расширенный функционал и большее количество возможностей предоставления информации о работе автомобиля.

Евро панель оснащена двумя большими циферблатами спидометра и тахометра и двумя небольшими, информирующими о количестве бензина и температуре ОЖ. Остальные индикаторы расположены по центру.

Простота евро панели упрощает водителю воспринимать информацию. Недостатком новой панели является сложность установки. Правда, распиновка содержится в инструкции. Если автолюбитель имеет опыт подобных работ, то ему не составит труда установить новую приборку.

Распиновка комбинации приборов Газели

Типичные неисправности

После замены приборки возможны следующие неисправности:

• не работает либо часть приборов, либо вся панель;
• останавливаются стрелки на приборах;
• неправильные показания датчиков.

Решить проблему можно следующими действиями:

1. Сначала нужно проверить питание: целостность проводов, качество контактов.
2. Если с проводкой все в порядке, возможно, что сломался контролер. Лучше заменить полностью панель, чем ремонтировать контролер.
3. Датчики могут не работать, если плохой контакт или перегорел предохранитель.
4. Восстановить работу датчиков можно попробовать нажатием кнопки «Режим».

При замене комбинации приборов электроника не затрагивается, а именно с ней происходят неполадки. Решается проблема путем замены предохранителей и обновления проводки.

Заключение

Установку евро панели рекомендуется для владельцев новых моделей Газели, так как при этом понадобится минимальное количество доработок. Для старых моделей следует анализировать возможность замены панели, так как после замены часто из-за несовместимости не работает электроника. Торпеду менять можно, если она подойдет для данной модели автомобиля.

 Загрузка …

Панель приборов ГАЗель Бизнес: описание значков подробно, распиновка, Некст, не работает, как разобрать, обозначения, снять

Знаки на приборной панели ГАЗель Некст

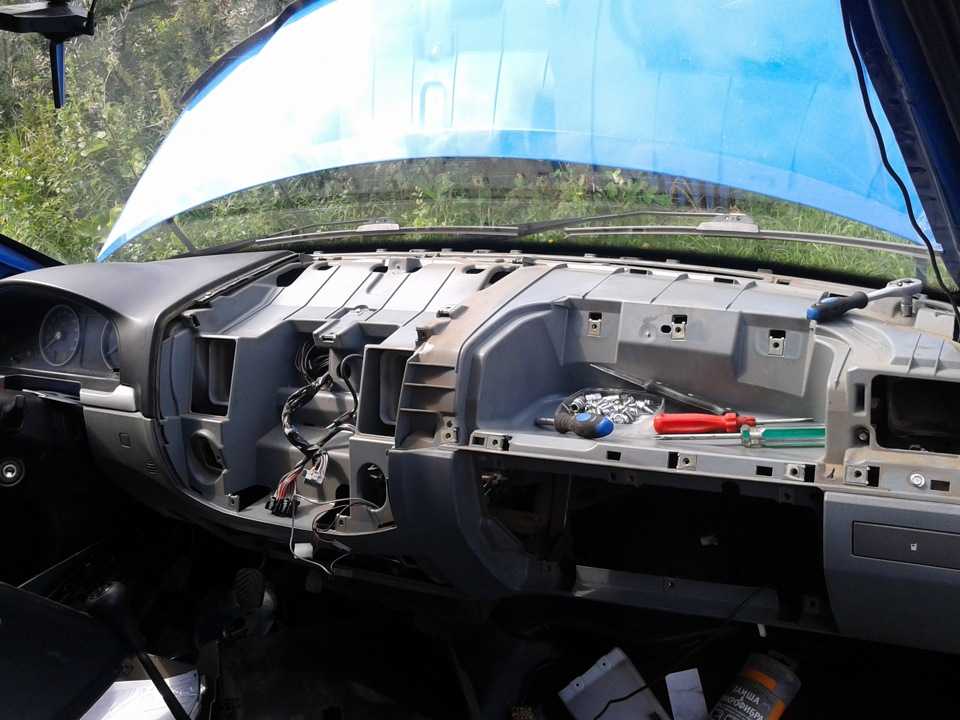

Установка и снятие торпеды

Панель приборов является лишь частью евро комплекта на Газель бизнес.

Подсветка панели приборов Газели

В некоторых случаях, например, для ремонта отопительной системы, приходится целиком демонтировать торпеду. Процесс это не самый простой, поскольку нужно знать, с какой стороны подходить к такому вопросу.

1. Крестовой отверткой откручиваются 3 крепления обивки.
2. Аккуратно снимаем все обивочные накладки, чтобы не повредить ничего.
3. Демонтируем рулевую колонку со всеми подключениями к ней.
4. Извлекаем приборный щиток с отключением всех проводов.
5. Далее понадобится отключить внутреннее освещение и задние противотуманки. Затем отключаем и электрокорректор фар.
6. Вооружаемся ключами на 7 и 8, добираемся до болтового крепления тросика воздушной заслонки. Одним ключом держим, вторым откручиваем.
7. Откручиваем винтик оболочки троса, отключаем трос от карбюратора Газели.
8. Отключаем аварийную сигнализацию, штекеры прикуривателя.
9. Опять берем отвертку, скручиваем 2 винта возле управления печки.
10. Откручиваем все винтовые крепления панели, всего их 10 штук. Легонько на себя подтягиваем панель, чтобы она сошла с монтажного места. Теперь можно отсоединить шланги воздуховода от дефлекторов.
11. Достаем заслонку от карбюратора. Снимаем панель. Отключаем правый и левый воздуховод печки.
12. Снимаем торпеду. Здесь понадобится помощник, поскольку торпеда очень тяжелая.
13. Скручиваем крепления накладки торпеды, снимаем саму накладку.
14. Установка проводится в обратном порядке.

подскажите можно ли на газели поставить панель нового образца вместо старой.подходит ли крепление.или как сделать печку на старой панели теплее.

Подключить можно, но придется кое с чем заморочиться. На старой приборке спидометр работал от тросика, а на новой он электромеханический. То есть придется на кпп ставить заместо тросика датчик и провода на приборку. Вместо тросика вкручиваем датчик 10-импульсный. Чтобы подключить БК. Одну сторону в коробку, на другую — тросик.

Ч(3) -минус Ж(1) — плюсЗ(2) -сигнал

Распиновка Комбинации приборов ХР11 Датчик температуры охлождающей жидкости2 Выбор аварийной температуры охлождающей жидклсти3 Аварийное низкое давления масла двигателя 4 Датчик давления масла5 Датчик уровня топлива 6 ———-7 ———-8 Открытые двери автобуса 9 ———- 10 Открытые двери салона,капота или багажника 11 ———12 ———13 Неисправность электронного регулятора тормозных сил (EBD)ХР21 Аккумулятор2 Включения ламп сигнализатора поворота правого борта3 Включения ламп сигнализатора поворота левого борта 4 Включения стояночного тормоза 5 Влючения дальнего света 6 Включения передних противотуманных фар7 Подсветка КП8 Включения габаритных огней 9 Включения задних противотуманных фар10 ———11 Включения блокировки межосевого диффиренциала12 Включения пониженной передачи13 Тип датчика давления маслаХР31 Корпус для аналоговых сигналов2 Зажигание 3 Корпус4 Высоковольтный вход тахометра 5 Низковольтный вход тахометра 6 Включения ближнего света фар7 Разряд аккумуляторной батареи8 Зажигания9 Низкий уровень тормозной жидкости10 Датчик скорости11 Выход спидометра к бортовому компютеру12 Включения обогрева звднего стекла13 Неисправность антиблокировочной системы тормозов(ABS)ХР41 Сигнализатор диагностики(-)2 Сигнализатор диагностики(+) и включения предпускового подогреваа двигателя(+)3 Износ тормозных накладок4 Включения предпускового подогрева двигателя(-)5 ————-6 ————-7 ————-8 ————-9 —————10 ————-11 Низкий уровень стеклоомывающей жидкости12 Низкий уровень охлождающей жидкости13 Низкий уровень масла в двигателе

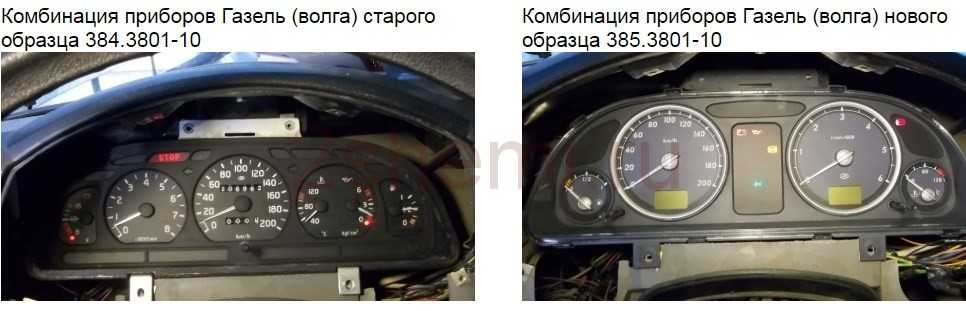

Замена старой комбинации приборов на новую

Многие автовладельцы автомобиля газель или волга со щитком приборов старого образца стремятся поменять его на щиток приборов нового образца, в котором большинство индикаторов заменены на современные светодиодные, да и выглядит такой щиток приборов намного симпотичнее и ярче.

Итак, для снятия комбинации приборов предварительно снимите облицовку, отвернув четыре винта. Затем отверните четыре винта крепления комбинации; разъедините электрические разъемы и снимите комбинацию приборов. Ремонт комбинации приборов производите блочной заменой неисправных приборов. Для замены приборов снимите защитное стекло и на обратной стороне отверните гайки крепления неисправного прибора.

Причина, по которой многие водители устанавливают панель приборов «Газель бизнес» — она выглядит лучше. Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.

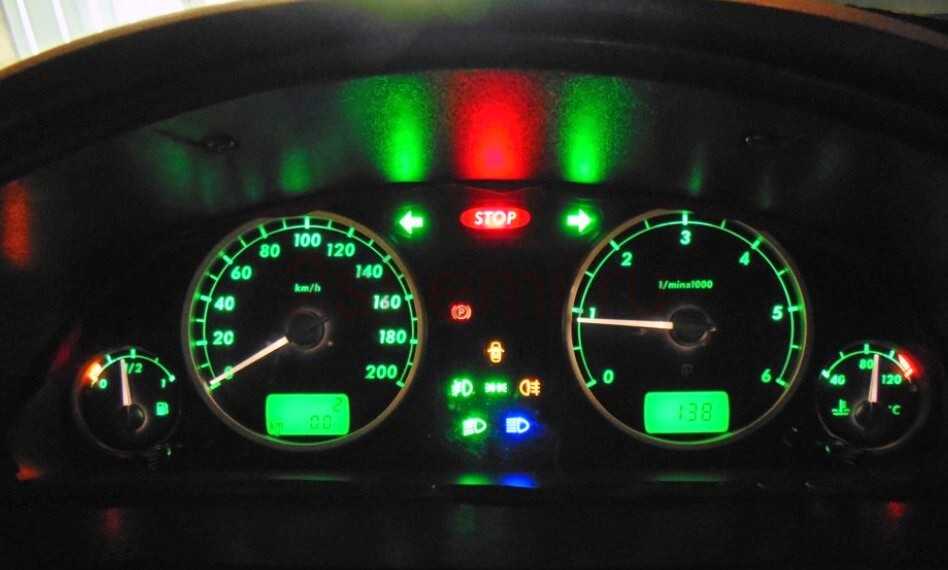

Панель евро типа имеет 2 больших циферблата — спидометр и тахометр, а также 2 маленьких, на которых показывается количество бензина и температура жидкости охлаждения. Остальная информация о состоянии узлов и возникших ошибках выводится при помощи горящих сигнализаторов посредине панели

Более простое оформление значительно разгружает внимание водителя

Принцип работы

Алгоритм действия у всех панелей одинаковый. Каждая лампочка и стрелка взаимодействуют с определенным элементом. Так, показания и скорости и километраже исходят от датчика, что вкручен на коробку. Информация о двигателе исходит от датчика коленвала. А данные о напряжении идут от клемм генератора. Что примечательно: если не подключить контакт напряжения, машина не будет брать зарядку даже с исправным генератором. Эта проблема сопровождается красной лампочкой АКБ на панели. Если она горит, значит, произошел обрыв и провод не подходит на контакт разъема приборки. Что касается давления масла и температуры охлаждающей жидкости, информация эта поступает по клеммам от соответствующих датчиков.

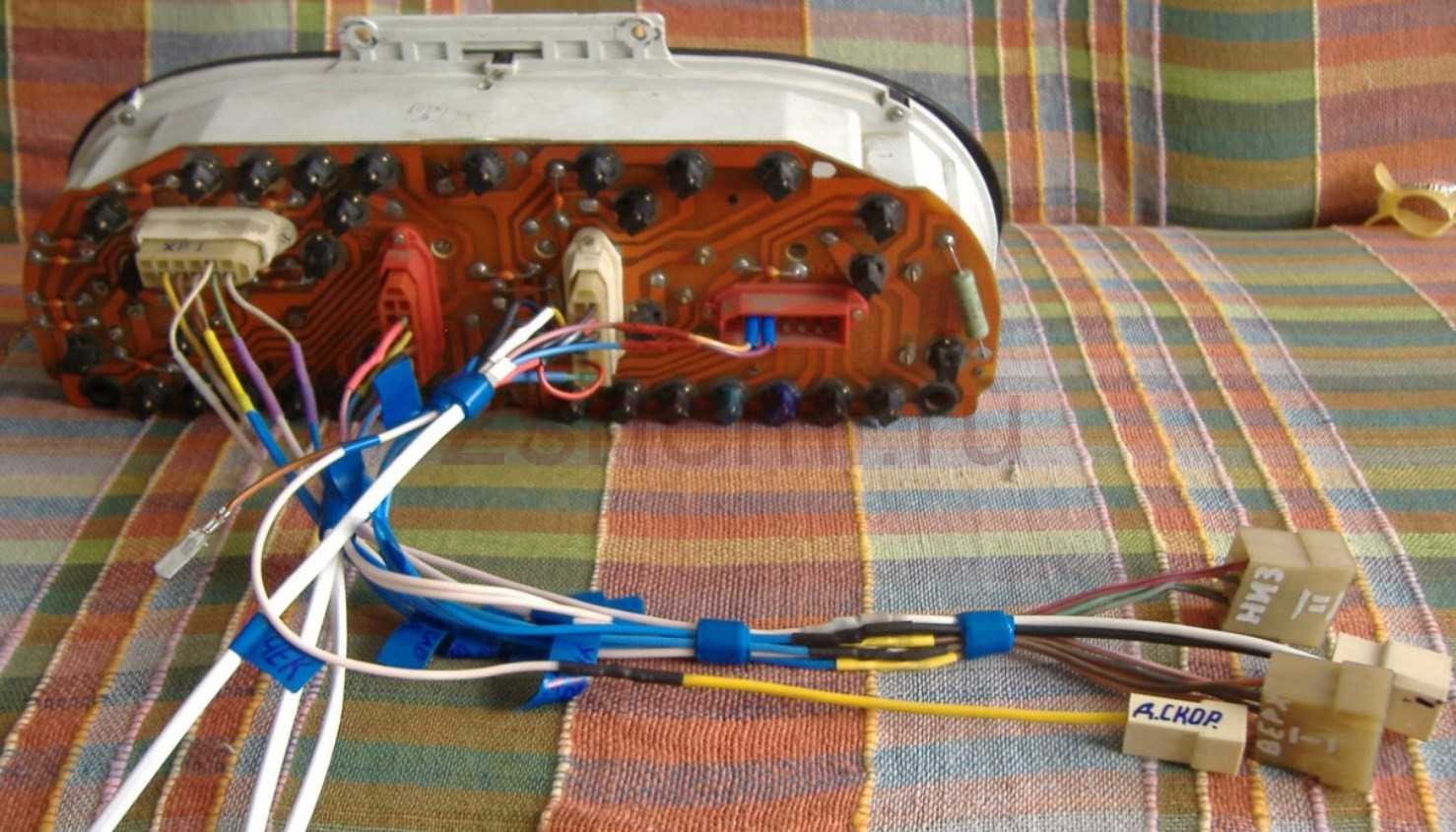

Подключение новой панели

Новая приборная панель может быть с легкостью установлена на ГАЗ-3110 старого образца.

Для этого понадобится подключить все контакты к соответствующим разъемам, а еще купить провода и термоусадку. Далее будет описана схема подключения, но перед этим проведем небольшое ознакомление с обозначениями и . Каждый разъем имеет форму продолговатого пятиугольника с 13 контактами.

Далее все просто: под вторым размещены все парные контакты — 4, 6, 8 — до 12, а под 3 — все непарные вплоть до 13. Теперь само описание схемы. Цифра — номер контакта, к которому подключается соответствующий провод. Распиновка на щиток приборов обычно идет вместе с инструкцией пользователя.

Notice

: Undefined index: free_delivery in/var/www/k1/data/www/сайт/wp-content/plugins/wp-shop-original/classes/class.Wpshop.Delivery.php on line55 При работе с панелью приборов ГАЗ 3110 мы впервые столкнулись с такой вещью как несколько производителей для одной модели. При внешнем сходстве и одинаковом расположении приборов на лицевой части и одинаковых разъемах сзади, внутри приборы имеют разное устройство, разные приборы, разные по форме шкалы приборов. Спустя время подобный подход мы встречали и в панелях приборов ВАЗ 2110-15, Лада Калина, Приора, о которых мы напишем позже. И так, часто обращаясь к нам, люди затрудняются ответить, панель приборов какого производителя установлена в автомобиле.

Для автомобилей ГАЗ 3110 панели приборов выпускали два завода:

1. «РИЖСКИЙ ЗАВОД АВТОЭЛЕКТРОПРИБОРОВ». Отметки на задней стенке панели приборов — АЭП либо RAR (стоит заметить, что в панели приборов Москвич 2141 встречаются маркировка АЭП и RAR, при этом панели абсолютно разные). Основан в 1946 году в г. Рига (Латвия). Специализация — производство комплектующих аппаратов для автомашин, тракторов, комбайнов, мотоциклов. В 1959 — 67 реконструирован, создан филиал в Екабпилсе. В 9 — 11 пятилетках осуществлены мероприятия по механизации, конвейеризации, автоматизации, а также роботизации (в 80-х) трудоемких процессов. К сожалению, на данный момент судьба завода нам не известна.
2. Отметки на задней стенке панели приборов — АП. Завод был основан 1 мая 1932 года во г.Владимире для обеспечения приборами построенных в то время автозаводов. Тогда он был первым и единственным предприятием на территории СССР по конструированию и производству автомобильных приборов. По информации на конец 2014 года этот завод находился на грани закрытия, однако сайт предприятия продолжает функционировать и регулярно выкладывает различные новости.

Как отличить эти панели приборов, не разбирая их? Достаточно взглянуть на стрелки спидометра и тахометра. На рижской панели приборов стрелки лежат на ограничителях ровно на нуле. На владимирской панели приборов стрелки лежат на ограничителях в районе 10 км/ч и 500 обор/мин-1 соответственно. Также на владимирской панели ограничители хода стрелок имеют приборы температуры охлаждающей жидкости, давления масла, уровня топлива.

Что касается шкал приборов, они имеют отличия по форме, которые видны невооруженным взглядом:

Формы шкал контрольных ламп, которые мы также изготавливаем, так же имеют отличия в форме:

Надеемся, что после прочтения этой статьи Вам будет гораздо проще определить производителя вашей панели приборов перед заказом нужного макета

Спасибо за внимание, пока!. «Газель» — весьма популярный в России грузовой автомобиль

На базе ГАЗ-3302 производят и массу машин иного назначения

Это как коммунальный транспорт, так и пассажирские микроавтобусы. Что объединяет эти все модели? Объединяет их не только общая рамная конструкция, но и единый щиток приборов. «Газели» разных годов выпуска оснащались разными приборными панелями. Что же, давайте рассмотрим, какими именно и в чем особенности каждого щитка

На базе ГАЗ-3302 производят и массу машин иного назначения. Это как коммунальный транспорт, так и пассажирские микроавтобусы. Что объединяет эти все модели? Объединяет их не только общая рамная конструкция, но и единый щиток приборов. «Газели» разных годов выпуска оснащались разными приборными панелями. Что же, давайте рассмотрим, какими именно и в чем особенности каждого щитка

«Газель» — весьма популярный в России грузовой автомобиль. На базе ГАЗ-3302 производят и массу машин иного назначения. Это как коммунальный транспорт, так и пассажирские микроавтобусы. Что объединяет эти все модели? Объединяет их не только общая рамная конструкция, но и единый щиток приборов. «Газели» разных годов выпуска оснащались разными приборными панелями. Что же, давайте рассмотрим, какими именно и в чем особенности каждого щитка.

Подробное описание значков

Подробно о комбинациях приборов, расшифровке обозначений и пиктограмм описано в инструкции к эксплуатации ГАЗели.

Щиток представляет собой комбинацию приборов со звуковой и сигнальной индикацией. Главными измерителями, на которые ориентируется водитель, являются спидометр и тахометр, расположенные по обе стороны от сигнальных датчиков. Спидометр указывает на скорость движения транспортного средства. Его шкала имеет значения от 0 до 200 км/ч. Тахометр показывает частоту вращения коленвала силового агрегата в минуту со шкалой 0-6.

С левой стороны спидометра предусмотрен прибор, определяющий количество горючего в топливном баке. Рядом расположена кнопка «Сброс», при нажатии на которую показания суточного пробега обнуляются. Параметры километража можно прочитать на цифровом одометре, при этом верхние цифры указывают на общее значение, нижние — на суточное.

В правом нижнем углу предусмотрена кнопка «Режим», включающая зажигание. По центру панели установлены сигнальные датчики.

• сигнализатор STOP, при активации дальнейшее движение запрещено до устранения неполадок в машине;
• сигнализатор отсутствия аккумуляторной зарядки, работающий при включении зажигания до момента пуска мотора;
• указатель слабого масляного давления в двигателе;
• датчик минимального уровня жидкости в бачке гидравлического привода тормозной системы;
• включение стояночного тормоза.

• указатели левого и правого поворотов;
• включатель габаритного освещения;
• сигнализатор включения фар ближнего света.

За включение заднего противотуманного освещения, а также за неисправности антиблокировочной тормозной системы и механизма управления мотором отвечают датчики, мигающие оранжевым цветом. Включатель дальнего света — синий.

Кроме цветной индикации, на панели приборов разработано звуковое оповещение в виде характерного сигнала. Оно происходит в таких случаях:

• при снижении топливного уровня до минимума;
• при повышении температуры двигателя до 105° и более;
• при отключении ручного тормоза и при движении машины со скоростью 2 км/ч.

Недостатком новой панели являются трудности с установкой. Проблема решается так: схема распиновки входит в комплектацию, необходимо только добавить несколько клемм, поменять контакты, чтобы все системы и узлы работали правильно, подключить LED-освещение внутрь приборов и по периметру щитка для лучшей визуализации.
