Самодиагностика тойота камри sv30

Что необходимо сделать перед диагностикой

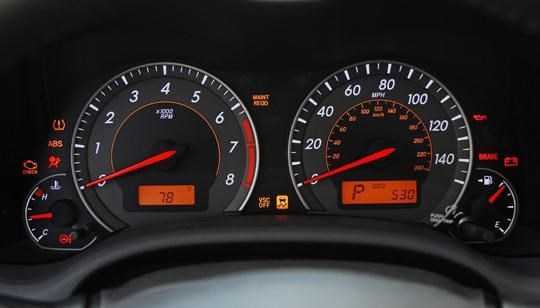

Перед самодиагностикой двигателя необходимо убедиться, что все индикаторы на приборной панели работают правильно. Лампочки могут не гореть или же быть запитанными от других, что создает видимость их работы. Чтобы избавить себя от лишних действий и ничего не разбирать, можно произвести визуальный осмотр.

Пристегните ремень безопасности, закройте двери (для того, чтобы лишние лампы не отвлекали), вставьте ключ в замок и включите зажигание (двигатель НЕ заводить). Загорятся индикаторы «Check Engine», «ABS», «AirBag», «заряд аккумулятора», «давление масла», «O/D Off» (Если на селекторе АКПП кнопка отжата).

• лампа «ABS» загорается при включении зажигание и должна тухнуть через 3 секунды;
• лампа «AirBag» загорается при включении зажигания и тухнет после самодиагностики системы безопасности, примерно через 5 секунд.

Далее заводите двигатель:

• лампа «Check Engine» при включении зажигания должна гореть постоянно и гаснуть сразу после завода двигателя;
• аналогично себя ведет и лампа заряда аккумулятора;
• лампа давления масла загорается при включении зажигания и тухнет через 1-2 секунд после завода двигателя.

Если все указанные индикаторы ведут себя, как было описано выше, значит, приборная панель в полном порядке и можно проводить самодиагностику двигателя. В противном случае сначала необходимо устранить все неполадки с индикаторами.

Диагностика ошибок

Для диагностики ошибок автомобиля Toyota Camry SV30 используется специальный сканер или диагностический инструмент. Этот инструмент подключается к разъему OBD-II, который находится в салоне автомобиля, обычно под рулем.

При подключении сканера к разъему OBD-II, можно получить доступ к информации об ошибках, сохраненных в электронных блоках управления автомобиля. Обычно эти ошибки записываются в виде кодов, которые можно прочитать на сканере.

Ошибки делятся на два типа: активные и хранящиеся. Активные ошибки обозначают текущие проблемы в работе систем автомобиля, хранящиеся ошибки указывают на проблемы, которые возникли в прошлом, но уже были исправлены.

Коды ошибок представляют собой комбинацию букв и цифр. Каждый код ошибки имеет свое значение и указывает на конкретную проблему в работе той или иной системы автомобиля. Например, код ошибки P0300 обозначает проблему в работе системы зажигания или впускного коллектора.

После чтения кодов ошибок на сканере, важно запомнить или записать эти коды и значение, чтобы понять, в какой системе автомобиля возникла проблема. Затем необходимо провести дополнительную диагностику, чтобы установить точную причину ошибки и определить, как ее исправить

Исправление ошибок может потребовать замены деталей, настройки системы или других мероприятий. В зависимости от сложности проблемы, исправление ошибки может потребовать помощи специалиста или автосервиса.

Кроме использования диагностического инструмента, существует также возможность сбросить ошибки, используя комбинацию кнопок на приборной панели автомобиля. Однако, это не всегда полностью решает проблему, так как необходимо установить и устранить причину ошибки.

Диагностика тойоты скрепкой

Допустим, в дороге у Вас загорелась лампочка «чек», а диагностического адаптера под рукой не оказалось. Чтобы самостоятельно считать ошибку без помощи дополнительного оборудования, можно воспользоваться обыкновенной скрепкой. Такую диагностику можно провести практически на каждой машине. Мы расскажем об этом способе на примере автомобилей Toyota.

Подготовительный этап

Видео:3S FE Отключение датчика ОЖ НА ХОЛОДНУЮ Ошибки 12, 21, 22Скачать

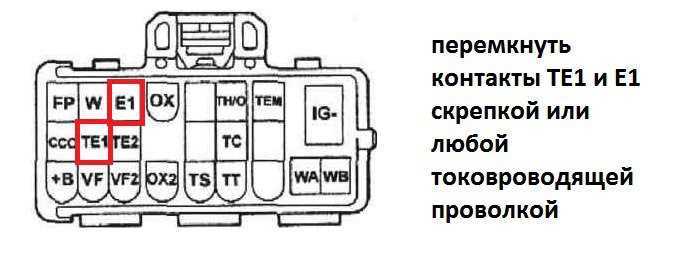

1) Для считывания кодов на старых моделях с диагностическим разъемом DLC1, который расположен под капотом, необходимо перемкнуть выходы TE1-E1. Схема разъема представлена на картинке:

2) Для считывания кодов на автомобилях с разъемом DLC3 (OBD2), который обычно располагается в салоне автомобиля, необходимо перемкнуть выходы TC-CG:

Считывание кодов

— Включите зажигание — Через 4 секунды считайте код по количеству вспышек лампочки «Чек» — Снимите перемычку с выходов

Сброс ошибок

Видео:Как сбросить чек?! Невероятно просто!Скачать

— Включите зажигание — Нажмите на педаль тормоза восемь или более раз в интервале трех секунд. Индикатор должен выводить код нормы (мигать 2 раза в секунду). — Снимите перемычку с выходов

Коды ошибок двигателя 12 — Датчик положения коленчатого вала (P0335) 13 — Датчик положения коленчатого вала (P0335, P1335) 14 — Система зажигания, катушка №1 (P1300) и №4 (P1315) 15 — Система зажигания, катушка №2 (P1305) и №3 (P1310) 16 — Система управления АКПП 18 — Система VVT-i — фазы (P1346) 19 — Датчик положения педали акселератора (P1120) 19 — Датчик положения педали акселератора (P1121) 21 — Кислородный датчик (P0135) 22 — Датчик температуры охлаждающей жидкости (P0115) 24 — Датчик температуры воздуха на впуске (P0110) 25 — Кислородный датчик — сигнал бедной смеси (P0171) 27 — Кислородный датчик №2 31 — Датчик абсолютного давления (P0105, P0106) 34 — Система турбонаддува 35 — Датчик давления турбонаддува 36 — Датчик CPS (P1105) 39 — Система VVT-i (P1656) 41 — Датчик положения дроссельной заслонки (P0120, P0121) 42 — Датчик скорости автомобиля (P0500) 43 — Сигнал стартера 47 — Датчик положения дополнительной дроссельной заслонки 49 — Датчик давления топлива (D-4) (P0190, P0191) 51 — Состояние выключателей 52 — Датчик детонации (P0325) 53 — Сигнал детонации 55 — Датчик детонации №2 58 — Привод SCV (D-4) (P1415, P1416, P1653) 59 — Сигнал VVT-i (P1349) 71 — Система EGR (P0401, P0403) 78 — ТНВД (D-4) 89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633) 92 — Форсунка холодного пуска (D-4) (P1210) 97 — Форсунки (D-4) (P1215) 98 — Датчик разрежения в вакуумном усилителе тормозов (C1200)

Коды ошибок АБС 11 Обрыв цепи реле электромагнитного клапана 12 Короткое замыкание в цепи реле э/м клапана 13 Обрыв в цепи реле электронасоса 14 Короткое замыкание в цепи реле электронасоса 21 Обрыв или короткое замыкание в э/м клапане переднего правого колеса 22 Обрыв или короткое замыкание в э/м клапане переднего левого колеса 23 Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса 24 Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса 31 Неисправность датчика частоты вращения переднего правого колеса 32 Неисправность датчика частоты вращения переднего левого колеса 33 Неисправность датчика частоты вращения заднего правого колеса 34 Неисправность датчика частоты вращения заднего левого колеса 41 Слишком высокое или слишком низкое напряжение аккумуляторной батареи 43 Неисправность в цепи датчика замедления 44 Обрыв или короткое замыкание в цепи датчика замедления 49 Обрыв в цепи выключателя стоп-сигналов 51 Короткое замыкание или обрыв цепи питания электронасоса 71 Низкий уровень сигнала от датчика частоты вращения переднего правого колеса 72 Низкий уровень сигнала от датчика частоты вращения переднего левого колеса 73 Низкий уровень сигнала от датчика частоты вращения заднего правого колеса 74 Низкий уровень сигнала от датчика частоты вращения заднего левого колеса 75 Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса 76 Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса 77 Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса 78 Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса 79 Неисправность датчика замедления

Самодиагностика климат-контроля для Toyota Camry ACV40.

Процесс: 1. Заглушите двигатель. 2. Одновременно нажмите и держите на климат-контроле кнопки “AUTO” и “Внутренняя циркуляция воздуха”. 3. Включите зажигание. После проверки индикаторов автоматически начнется диагностика датчиков. 4. Результат диагностики датчиков отображается в окне отображения установленной температуры. При наличии 2 и более кодов индикация начинается с наименьшего. 5. Для проведения диагностики приводов нажмите кнопку “Внутренняя циркуляция воздуха”. Проверка приводов должна осуществляться на прогретом моторе. Для замедления проверки нажмите кнопку обогрева переднего стекла. С интервалами в 1 сек. будут срабатывать приводы заслонок, вентилятор и реле. Для перехода в режим диагностики датчиков, нажмите “AUTO”. 6. Для завершения диагностики нажать кнопку “OFF”. Очистка памяти: После устранения неисправностей произведите очистку памяти: во время диагностики датчиков нажмите одновременно кнопки “Обогрев переднего стекла” (FRONT) и “Обогрев заднего стекла” (REAR).

Вот, что нужно нажать, чтобы продиагностировать!

Коды ошибок: 00 — Ошибок нет 11 — Датчик температуры воздуха в салоне* 12 — Датчик температуры окружающей среды* 13 — Датчик температуры испарителя* 14 — Датчик температуры охлаждающей жидкости* 21 — Датчик солнечного света (со стороны пассажира)* 22 — Датчик блокировки компрессора** 23 — Датчик давления (хладагента).*** 24 — Датчик солнечного света (со стороны водителя)* 31 — Датчик положения заслонки воздушной смеси (со стороны пассажира)* 32 — Датчик положения заслонки воздухазаборника* 33 — Air Outlet Damper Position Sensor Circuit 41 — Сервопривод заслонки воздушной смеси (со стороны пассажира)* 42 — Сервопривод заслонки воздухозаборника* 43 — Air Outlet Damper Control Servo Motor Circuit 46 — Сервопривод заслонки воздушной смеси (со стороны водителя) 51 — Compressor Solenoid Circuit 62 — Датчик влажности воздуха (нет в Camry) 71 — A/C Inverter High Voltage Power Resource System Malfunction 72 — A/C Inverter High Voltage Output System Malfunction 73 — A/C Inverter Start-up Signal System Malfunction 75 — A/C Inverter Cooling / Heating System Malfunction 76 — A/C Inverter Load System Malfunction 77 — A/C Inverter Low Voltage Power Resource System Malfunction 97 — BUS IC Communication Malfunction 98 — Communication Malfunction (A/C Inverter Local) 99 — Multiplex Communication Circuit Примечание: *: Неисправен данный датчик или блок управления климат-контролем; Повреждена проводка или разъёмы между данным датчиком и климат-контролем. **: Неисправен данный датчик или блок управления климат-контролем; Повреждена проводка или разъёмы между данным датчиком и климат-контролем; Повреждён или не отрегулирован ремень привода компрессора; Неисправен датчик электромагнитной муфты компрессора; Неисправен компрессор системы кондиционирования (или блокировка компрессора); Неисправен блок управления двигателем (ECM). ***: Неисправен данный датчик или блок управления климат-контролем; Повреждена проводка или разъёмы между данным датчиком и климат-контролем; Неисправен компрессор (или блокировка компрессора); Утечка, отсутствие хладагента или неправильное(меньше или больше нормы) давление в системе. Коды 21 и 24 могут выскакивать если диагностика проводится в тёмном помещении или тёмное время суток. Из-за потери связи с панелью приборов, код 71 не может быть на ней отображён. Что такое “блокировка компрессора” — многим непонятен этот пункт. Принцип верной работы прост. Если компрессор ВЫКЛючен, то ремень привода вспомогательных агрегатов вращает только его шкив. Если компрессор нужно ВКЛючить, то срабатывает электромагнитная муфта (компрессор блокируется со шкивом и начинает вращаться). Мозг получает сигнал от датчика (подобного датчику ABS), что компрессор включён и вращается. Далее этот датчик передает в ECM импульсы, количество которых равно числу оборотов двигателя.Если соотношение между частотами вращения компрессора и коленчатого вала двигателя на 20% или более отклоняется от величины, характерной для нормального режима работы, ECM выключает компрессор системы кондиционирования, а индикатор начинает мигать с периодом ~1 с. Данные о рабочем состоянии компрессора передаются ECM в блок управления системой кондиционирования через мультиплексную систему передачи данных (шины CAN и BEAN).

Диагностика коробки

Все вышесказанное относилось в основном к снятию показаний с двигателя. А как же самодиагностика АКПП «Тойота»? В общем-то, особых отличий (кроме кодов ошибки, конечно же) нет:

Включите зажигание, но не заводите сам автомобиль. При этом сразу же должна загореться лампа АКПП и погаснуть через три секунды. Если этого не наблюдается, то придется с пристрастием проверить все предохранители, а также физическую целостность самой лампы и проводов.

Выключите зажигание. На всем том же разъеме DLC 1 нужно соединить не раз упомянутые выводы «Е1» и «ТС». Включите ручной тормоз, а сразу после этого заведите мотор. Теперь индикатор АКПП должен моргать с частотой четыре раза в секунду.

Начинайте движение по прямой: вам предстоит разогнаться не менее чем до 80 км/час. Если индикатор продолжает мерцать с той же частотой, значит с датчиками скорости все в порядке. В противном случае проверку предстоит продолжить.

Остановите автомобиль. После этого необходимо убрать перемычку между «TS» и «Е1» и установить ее между «Е1» и «ТС». Читаем коды. Если кодов больше двух, то между ними будет интервал в 2,5 секунды.

Снова очистите память способом, который указан выше.

Кроме того, там же есть разъем под отвертку, при помощи которого можно выбирать режим проверки. Перед началом проверки нужно убедиться, что эта ручка до упора провернута по часовой стрелке.

Как произвести компьютерную диагностику Камри 40

Для диагностирования блоков и узлов автомобилей Toyota Camry v40 используются различные сканеры. Оптимальное сканирование производится с помощью дилерских устройств. Можно использовать универсальные профессиональные и полупрофессиональные диагностические устройства. Диагностика двигателя может быть выполнена с помощью простейших сканеров типа ELM327.

В таком случае некоторые специфические ошибки системы управления двигателем могут быть не определены. Общие ошибки OBDII-протоколу будут определены в полном объеме. В большинстве случаев этого достаточно для определения большинства неисправностей.

Последовательность проведения диагностических работ приблизительно одинакова для всех устройств:

1. Выключить зажигание.
2. Произвести соединение диагностического разъема автомобиля со сканером.
3. Соединить сканер с компьютером (если он не представляет единое целое) либо со смартфоном, как в ELM
4. В случае использования Bluetooth-соединения произвести его с помощью смартфона.
5. Загрузить программу диагностики на компьютер (за исключением интегрированных сканеров типа Launch). Выбрать модель автомобиля, год выпуска, тип сканирования.
6. Включить зажигание автомобиля, подождать пока пройдет самодиагностика бортового компьютера.
7. Запустить сканирование.
8. В результате сканирования программа выдаст коды ошибок, которые накоплены в сканируемых блоках управления.
9. Записать все коды ошибок. Некоторые программы автоматически расшифровывают коды ошибок, иногда на русском языке. В таком случае расшифровку также необходимо записать. Иногда часть ошибок программой диагностики не расшифровываются. Это можно сделать потом с помощью поисковиков или на форумах.
10. Удалить все ошибки. Вновь произвести диагностику. После выполнения этих действий останутся только действующие ошибки. Сотрутся данные о записанных ранее ошибках, возможно, отключался какой-нибудь датчик, потом подключился вновь. Некоторые ошибки из недействующих могут появиться вновь после нескольких километров движения автомобиля.
11. Записать действующие ошибки.
12. При профессиональной диагностике на следующем этапе выполняется динамическое сканирование, в результате которого можно определить: угол опережения зажигания, мгновенный расход топлива, температурные режимы, другие важные параметры работы двигателя. Для выполнения динамической диагностики двигатель следует запустить.
13. Аналогично производят сканирование всех блоков автомобиля: тормозной системы, АКПП, климат-контроля, иммобилайзера, блока управления кузова и других.
14. По окончании диагностических работ выключается зажигание, сканер отсоединяется от диагностического разъема.

Далее приступают к анализу ошибок и их устроению.

Прочие диагностические схемы

1. Включить зажигание и следить за индикаторами приборного щитка. Лампочки Check Engine и O\D должны моргать. Если они засвечиваются и гаснут с интервалом около 0,5 секунды 11 раз или больше, ошибок в работе двигателя и автоматической трансмиссии не обнаружено. На некоторых автомобилях индикатор Check Engine может многократно загораться и гаснуть с промежутком в 4,5 сек., это также признак нормальной работы всех систем ДВС.
2. Если вы обнаружили, что индикатор информирует об ошибках, необходимо перейти к следующему разделу.

Самодиагностика – пошаговая инструкция Кроме того, в большинстве случаев у них разные эталоны проверки: на одной модели прибор может выдавать 0,45 вольт, а на другой – уже 0,5. Все это мы говорим для того, чтобы вы четко уяснили: принципиальных различий в запуске диагностики нет, отличаются только коды и запрограммированные на заводе эталонные значения.

Автошторки ТРОКОТ на магнитах — альтернатива тонировке

• Магнитные крепления позволяют быстро установить и снять экраны
• Отличный обзор по зеркалам
• Без вреда для обшивки двери
• Защита частной жизни

Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.

Как сделать диагностику автомобиля самому на Toyota Camry SV41

Владеть базовыми навыками самостоятельной диагностики своего автомобиля важно для обеспечения его надежной работы и предотвращения возможных неисправностей. В этой статье я поделюсь с вами некоторыми советами и рекомендациями, как провести диагностику автомобиля Toyota Camry SV41 своими силами

1. Проверка и анализ ошибок с помощью OBD2 сканера

ОБД2 (On-board diagnostics) – система самодиагностики автомобиля, которая позволяет обнаружить и запомнить ошибки в работе различных узлов и систем. Для проведения диагностики вам потребуется OBD2 сканер, который подключается к диагностическому разъему вашего автомобиля.

1. Найдите диагностический разъем, который обычно расположен вблизи рулевой колонки.

2. Подключите OBD2 сканер к диагностическому разъему.

3. Запустите автомобиль и включите сканер. Программа сканера должна автоматически просканировать автомобиль и вывести список ошибок, если такие имеются.

2. Визуальный осмотр и проверка основных систем автомобиля

Визуальный осмотр автомобиля поможет обнаружить явные проблемы и выявить возможные неисправности. Вот некоторые основные системы, которые вы можете проверить:

• Система охлаждения двигателя: проверьте уровень и состояние охлаждающей жидкости, состояние шлангов и резиновых прокладок.
• Электрическая система: проверьте состояние аккумулятора, провода и разъемы на наличие коррозии, а также работоспособность всех электрических устройств.
• Система выхлопа: проверьте состояние глушителя, смотрите, нет ли трещин или протечек.
• Система тормозов: проверьте уровень и состояние тормозной жидкости, состояние тормозных дисков и колодок.
• Шасси и подвеска: проверьте состояние амортизаторов, пружин и подвески на наличие повреждений или износа.

Не забывайте, что эти советы являются общими и не заменяют полноценную диагностику у опытного автомеханика. Если вы не уверены в своих навыках или не можете обнаружить и устранить проблему самостоятельно, рекомендуется обратиться к профессионалам.

Удачной диагностики и надежной работы вашего автомобиля Toyota Camry SV41!

Замена лампочек задних фар у Тойота Камри

• открываем багажник;
• аккуратно отстегиваем обшивку крышки;
• находим вставку габаритной лампочки;
• поворачиваем патрон лампочки на 1/4 против часовой стрелки;
• отсоединяем контакт и вынимаем лампочку;
• на ее место устанавливаем новую, действуя в обратном порядке.

Замена лампочек задних фар у Тойота Камри Если есть необходимость полностью извлечь фару, то придется откручивать ее ключом в трех местах креплений. Быстрая самостоятельная замена заднего габарита Камри 50 выполнена, остается только вернуть на место обшивку крышки багажника.

Нередко замена лампочек в Тойота Камри происходит в рамках небольшого тюнинга оптики. Специалисты рекомендуют использовать сертифицированные светотехнические устройства, приобретая их у официальных дилеров или в лицензированных магазинах автозапчастей. Для тюнинга оптики отдавать предпочтение современным светодиодным лампочкам, которые имеют больший ресурс работы и реже выходят из строя.

Диагностика автомобилей Toyota

Диагностика доступна на автомобилях всего модельного ряда Toyota и делится на два вида:

• механическая;
• компьютерная.

Перед началом электронного диагностирования водитель обязан убедиться в рабочем состоянии всех систем и основных механизмов автомобиля Toyota. Для этого следует проверить предохранители, электропроводку, а также обследовать на предмет поломок соединения и узлы транспортного средства.

Если обнаруживается какая-либо серьезная неполадка, то ее необходимо устранить, и только потом проводить компьютерную диагностику, которая бывает:

• предварительная;
• поставарийная;
• плановая;
• предпродажная.

Поэтапная самодиагностика

Для самодиагностики водителю необходимо работать с разъёмами DLC 1 и DLC 2. Расшифровывается эта аббревиатура Data Link Connector, что в переводе с английского означает – разъем для подключения данных. Выглядит DLC 1 как пластиковая коробка с крышкой сверху. Находится под капотом, чаще всего слева. Ее легко найти по надписи Diagnostic.

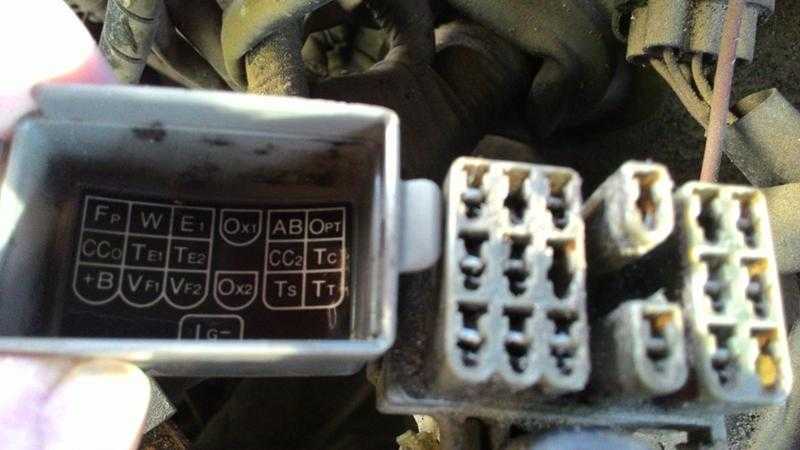

Подпись Diagnostic на разъёме

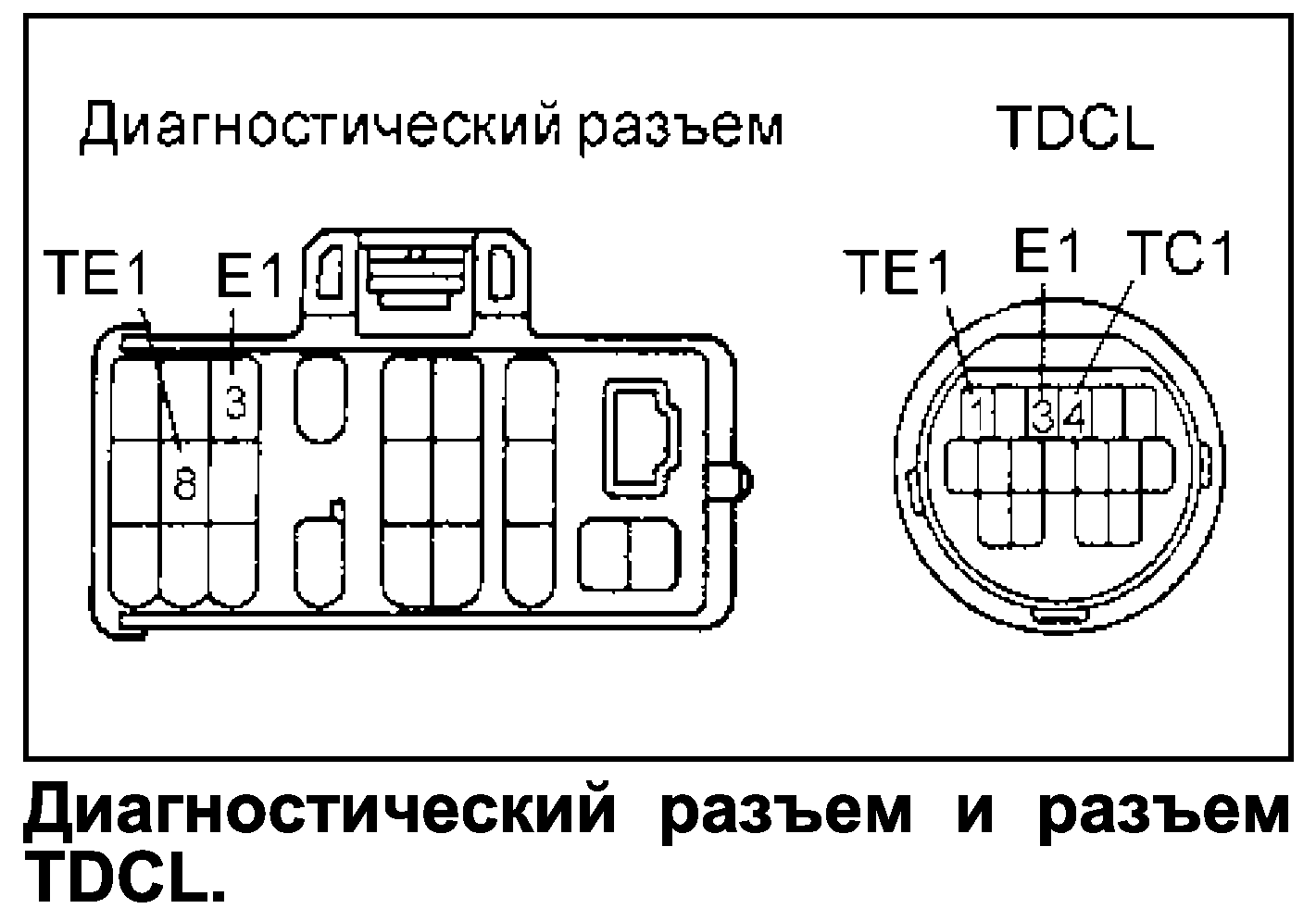

В старых моделях диагностический разъем выполнен в форме круга жёлтого цвета и расположен возле аккумулятора. Детали DLC2 в таких авто, как Королла AE 100, нет.

В новых моделях DLC 2 находится непосредственно в салоне, под панелью торпеды и «в ногах» возле рулевого колеса. Чаще всего он круглый и используется во время проверки, проводимой с помощью специального оборудования.

Круглый разъём DLC2

При самодиагностике с помощью замыкания отдельных контактов разъёма, только соединив их в нужной последовательности, можно получить корректный код для расшифровки.

Узнать о наличии неисправностей в системе двигателя и/или КПП помогут такие шаги:

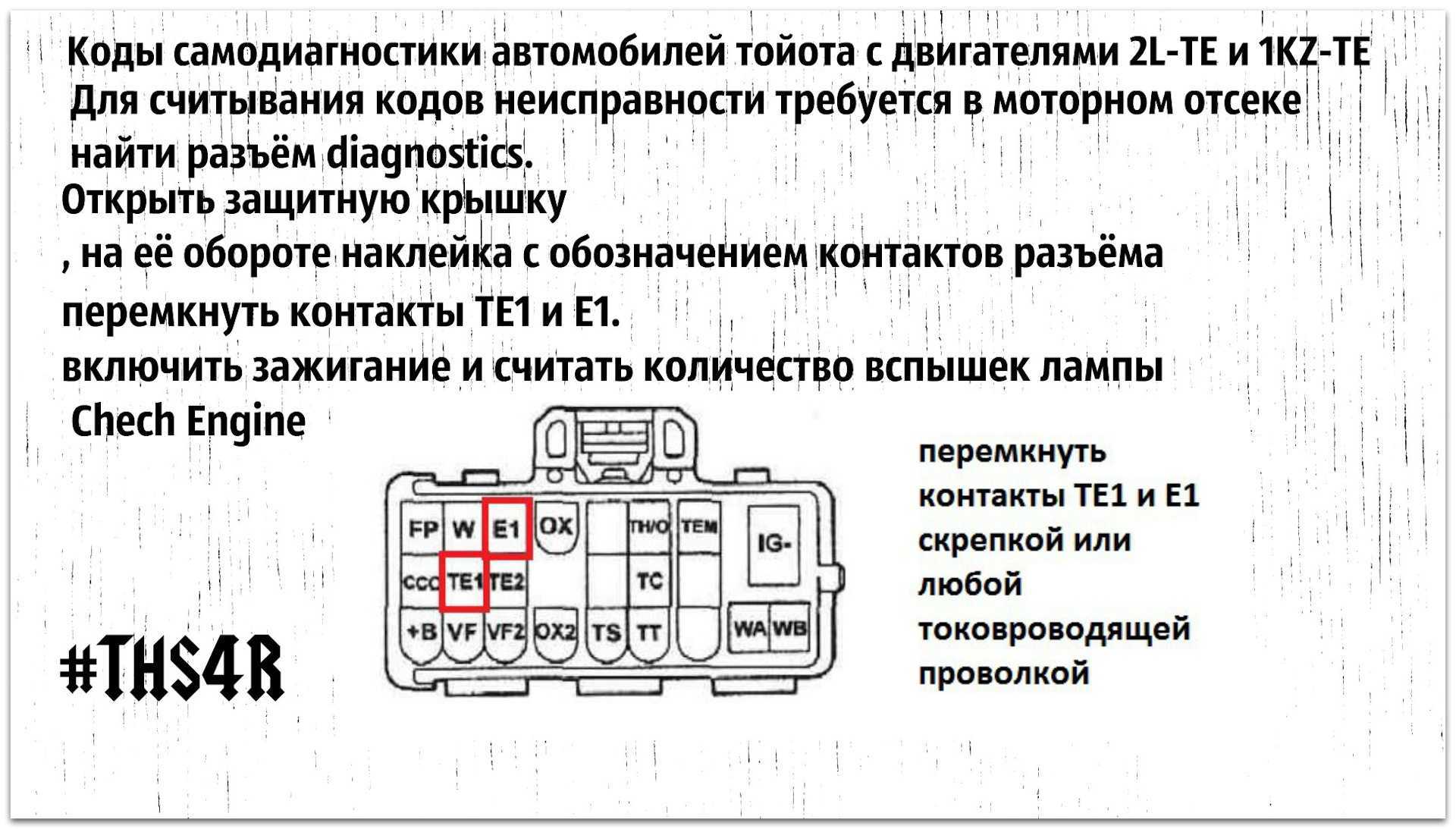

1. Найдите первый разъём DLC 1 обозначенный надписью Diagnostic.
2. Снимите или открутите защитную крышку коробочки. Под ней должна быть схема, обозначающая выходы разъёма.
3. Возьмите проволоку, часть провода или другой тонкий металлический предмет (например, скрепку) и установите перемычку между контактами, обозначенными надписями TE1 и E1.
4. Включите зажигание. Проверьте, чтобы не работали печка или кондиционер.
5. Смотрите на лампы O/D (для КПП) и Check Engine (для двигателя). Запомните или запишите количество и интервалы мигания индикаторов.

Схема разъёма DLC 1

С машиной все в порядке и никаких поломок с ДВС и трансмиссией не обнаружено если:

• индикаторы вспыхнули равномерно с одинаковым интервалом и продолжительностью свечения более 11 раз;
• лампочка Check Engine долго и равномерно засвечивается с перерывами в 4,5 с (это означает, что код подаётся с помощью типа 10).

Любые другие комбинации свечения лампочек говорят о неисправностях в работе систем двигателя, коробки передач или других механизмов в автомобиле.

Если схема на обороте крышки стёрлась, вы не можете найти контакт или неуверены, что замкнули нужный, необходимо:

1. Включить зажигание.
2. Один из проводов контрольной лампы подключить на массу (к кузову авто).
3. Второй провод поочередно подсоединять к каждому контакту разъёма.
4. Завершить проверку, когда на панели начнет мигать индикатор Check Engine.

Удобнее будет, если за лампочкой кто-то поможет следить, пока вы меняете положение провода.

Распознают коды неисправностей при помощи двух систем мигания лампочек.

Первый вариант настройки позволит узнать ошибки, обозначенные двузначным кодом (тип 09):

• показывая код, лампочка загорается на долю секунды;
• временной промежуток между импульсами также доля секунды;
• пауза между десятками и единицами в одном коде 1,5 с;
• перерыв между разными кодами 2 с половиной секунды;
• серии комбинаций разных неисправностей отделяются 4,5 с.

С помощью 10-го типа настройки определяются однозначные коды. Здесь лампочка “промигает” точное число ошибки.

«Читать» такой код следует по правилам:

• продолжительность свечения индикатора в пределах одного импульса – 0,5 с;
• пауза между миганиями в рамках одного кода длится полсекунды;
• перерыв между разными кодами – 2,5 с;
• серии комбинаций поломок разделяются паузой в 4.5 с.

Поломки в системе ABS определяются по той же схеме, но замыкаются выводы ТС и E1. Коды неисправностей SRS и 4WS считаются по соответствующему датчику при тех же замкнутых контактах, что и в ABS.

Как считывать ошибки?

Порядок проведения работ по считыванию кодов состоит из следующих шагов:

1. Заглушив двигатель, специальный сканер необходимо подключить к разъему для диагностики, который находится в блоке предохранителей.
2. Далее, сканер следует подключить к ноутбуку или компьютеру, на котором установлено специальное программное обеспечение для самодиагностики. Если это ПО установлено на смартфон, то действие заключается в подключении по bluetooth.
3. Дальше работа происходит в среде программы – в меню нужно выбрать Тойота Камри, год выпуска и кузов.
4. Потом необходимо завести автомобиль или включить зажигание, в таком положении можно запускать сканирование кодов.
5. Результатом сканирования будет список кодов ошибок, который высветится на дисплее ноутбука или смартфона. Эти ошибки записывались с момента последнего удаления регистра – то есть, информация неактуальная. Проведение правильной диагностики требует форматирования памяти – все высвеченные ошибки следует удалить.
6. После очистки памяти бортовой системы на автомобиле необходимо проехать 2-3 километра, после чего провести повторное считывание – теперь перечень ошибок будет включать в себя только «свежие» коды.
7. Последним этапом будет сохранение и расшифровка кодов.

Порядок проведения самодиагностики

Это функция доступна, если климат контроль на Камри 40 оснащён блоком с ЖК дисплеем. На более старых версиях блоков диагностику можно провести только с помощью автомобильного сканера, подключившись к штатному разъёму, расположенному неподалёку от рулевой колонки.

Порядок проведения самодиагностики

Пробуем провести самодиагностику систем климата в авто, необходимо выполнить следующие действия:

1. Заглушить двигатель, выключить зажигание.
2. Одновременно нажать на панели управления климатом клавишу Auto и кнопку, активирующую внутреннюю циркуляцию воздуха.
3. Удерживая кнопки, включить зажигание. При этом начнут моргать все индикаторы, расположенные на дисплее пульта, что указывает на запуск процесса самодиагностики.
4. После проверки индикации и диагностики датчиков, на дисплее, в месте, где в штатном режиме отображается температура, отобразится код ошибки.
5. При возникновении 2 и более ошибок они отображаются попеременно, начиная с наименьшего кода.

Климат контроль на Тойота Камри оснащён немалым количеством электроприводов, проверить работоспособность которых можно при переходе в режим самодиагностики. Для этого нужно:

Запустить процесс самодиагностики системы как указано выше, затем нажать на клавишу, активирующую циркуляцию воздуха внутри салона

Важно: диагностика должна выполняться на полностью прогретом ДВС.
При проверке будет попеременно, с задержкой в 1 секунду, включаться различные режимы работы вентилятора и открываться/закрываться заслонки.
Увеличить интервал изменения режимов можно с помощью нажатия кнопки обдува лобового стекла.
Для выхода из режима проверки приводов, реле и вентилятора нужно нажать на кнопку AUTO — при этом блок управления перейдёт в режим проверки датчиков.. Завершается диагностика нажатием кнопки Off

Завершается диагностика нажатием кнопки Off.

Климат контроль на Тойота Камри

Блок управления климат контролем на Тойота Камри поддерживает функцию очистки памяти. Она должна проводиться после устранения ошибок, возникших в процессе самодиагностики. Выполняется она следующим образом:

1. Блок управления переводится в режим диагностики.
2. Одновременно нажимаются кнопки обогрева обдува переднего и обогрева заднего стекла.
3. Память ошибок очищена.

Существует немало причин, по которым климат контроль на Камри 50 или 40 показывает ошибки во время самодиагностики: начиная от отсутствующего контакта и заканчивая выходом из строя датчика.

Возможные неисправности, возникающие во время работы климата, следующие:

• неисправность датчика. Исправляется путём его замены;
• неисправность блока управления. Нередко для исправления проблемы достаточно просто разобрать его и пропаять все контакты;
• повреждена электропроводка либо разъёмы датчиков. Это часто возникает в результате неквалифицированного вмешательства в электрооборудование авто;
• слабая натяжка ремня привода компрессора или его повреждение. В этом случае нужно проверить целостность ремня;
• выход из строя датчика электромагнитной муфты, установленной в компрессоре;
• выход из строя компрессора или его блокировка;
• утечка либо отсутствие хладагента, или несоответствие его уровня установленному автопроизводителем;
• отсутствие контакта с панелью приборов либо ЭБУ двигателем.

Также стоит отметить, что климат контроль на Камри 40 или 50 нужно диагностировать в хорошо освещённом помещении или на улице — в противном случае возможно появление ошибки датчика света.

Диагностика автомобилей Toyota

Автоматическая коробка передач

Комментарии и Отзывы

Зачем проводить самодиагностику двигателя

При покупке подержанного автомобиля необходимо быть очень внимательным. Часто недобросовестные продавцы скрывают от вас проблемы в двигателе, которые впоследствии придется устранять, тратя на это порой немалые денежные средства. Отличным решением при осмотре такого авто будет диагностика двигателя своими руками, для того чтобы не купить «кота в мешке».

Самодиагностику необходимо проводить и для профилактики автомобиля. При некоторых ошибках индикатор Check Engine может не загораться, хотя неисправность будет присутствовать. Это может грозить повышенным расходом бензина, либо другими проблемами.

техническое обслуживание (то) Camry VI 40 A/T 2,4 (2006-2011)

• ТО-1 (10000) 7500 рублей

• ТО-2 (20000) 10000 рублей

• ТО-3 (30000) ТО-5 (50000) ТО-7 (70000) ТО-9 (90000) 8500 рублей

• ТО-4 (40000) 15400 рублей

• ТО-6 (60000) 11500 рублей

• ТО-8 (80000) 26800 рублей

• ТО-10 (100000) 16700 рублей

Наименование работ	Пробег, тыс. км
10	20	30	40	50	60	70	80	90	100
Проверка клапанного зазора1	Проверка каждые 80000км (только для двигателей 2AZ-FE)
Проверка, регулировка приводных ремней	П	П	П	П	П
Моторное масло, масляный фильтр двигателя	З	З	З	З	З	З	З	З	З	З
Проверка уровня охлаждающей жидкости двигателя, омывателей стекол и фар, гидроусилителя руля	П	П	П	П	П	П	П	П	П	П
Проверка узлов и агрегатов автомобиля на предмет утечек и внешних повреждений	П	П	П	П	П	П	П	П	П	П
Трубки и соединения системы охлаждения, радиатор2	Первая проверка при 40000км, затем 80000км, затем каждые 20000км
Охлаждающая жидкость3	Замена первый раз через 160000 км, затем каждые 80000 км
Проверка системы выпуска отработавших газов на герметичность	П	П	П	П	П
Свечи зажигания	З
Аккумуляторная батарея4	П	П	П	П	П	П	П	П	П	П
Топливный фильтр	З
Воздушный фильтр	П	З	П	З	П
Проверка крышки топливного бака, топливопроводов	Первая проверка при 40000 км, затем 80000 км, затем каждые 20000 км
Проверка адсорбера паров топлива	П	П
Тормозная система5	П	П	П	П	П	П	П	П	П	П
Проверка состояния барабанов и колодок стояночного тормоза	П	П	П	П	П
Проверка, замена тормозной жидкости	П	П	П	З	П	П	П	З	П	П
Рулевое управление: проверка люфтов, состояния пыльников, легкости вращения рулевого колеса	П	П	П	П	П
Подушки безопасности	Первая проверка через 120 месяцев с даты первой регистрации автомобиля
Проверка приводных валов и пыльников приводных валов	П	П	П	П	П	П	П	П	П	П
Шарниры подвески, пыльники шарниров, люфт ступичных подшипников	П	П	П	П	П	П	П	П	П	П
Проверка жидкости для автоматической трансмиссии	П	П
Проверка масла МКПП	П	П
Шины и давление в шинах	П	П	П	П	П	П	П	П	П	П
Проверка наружных и внутренних световых приборов, звукового сигнала, стелоочистителей и омывателей	П	П	П	П	П	П	П	П	П	П
Проверка фиксации напольного коврика водителя	П	П	П	П	П	П	П	П	П	П
Внутрисалонный фильтр	З	З	З	З	З
Проверка работы системы кондиционирования и уровня хладагента	П	П	П	П	П

З -замена П — проверка и замена (регулировка, смазка) по необходимости

1 — проверка на слух стука клапанов и регулировка при необходимости

2 — проверка чистоты радиатора, очистка при необходимости, проверка соединения шлангов на предмет правильного расположения, отсутствия

3 — замена первый раз через 160000км, затем каждые 80000км. В качестве охлаждающей жидкости используйте только «Toyota Super Long Life Coolant», либо ее аналог. В случае использования охлаждающей жидкости «Toyota Genuine Long Life Coolant» замена каждые 40000км

4 — проверка зарядки, уровня и плотности электролита, состояния клемм;

5 — проверка педали тормоза, состояния тормозных колодок, дисков, суппортов, рычага стояночного тормоза, течей, трубопроводов, шлангов, соединений, суппортов, цилиндров, очистка и смазка тормозных механизмов;
